ls-DYNA Help page
Contact type a3 has no orientation (a shell looks for potential contact in both directions) and always considers shell thickness, so in this regard, it's quite similar to a type 13 contact.
Help Page Topics
Contact
• Contact Types o Type 13: Automatic Single Surface o Type 3: Surface to Surface o Type 13 vs. Type 26, Automatic General o Contact Types for Beam- to-Shell Contact
Energy
• Reported Energies • Negative Contact Energy
Eulerian/ALE
• Euler/ALE Basics
Hourglass Control
Links
• FEA Information Newsletter Index
Materials
• Composite Materials o Composite Material Types
• Contact Parameters o SOFT o IGNORE
• SOFT=1 Soft Constraint Option • SOFT=2 Segment-Based Contact
o Quick Notes o Detailed Discussion
Control Options
• Mass Scaling • Quasistatic vs. Dynamic Relaxation
The beam cross section, for contact purposes only, is idealized as circular. At shell edges, the contact surface wraps around in a circular arc, joining the contact surface on one side of the shell to the contact surface on the opposite side.
Table 6.1 in the 950 Keyword User's Manual lists the maximum penetration d that defines when a penetrating node is released from contact consideration. This distance d is different for a Type 3 contact than for a Type 13 contact.
Damping
• Stiffness Damping in Versions 960 and Later • Mass Damping • Rayleigh Damping
Elements
• Discrete Beam Elements o Local System Update o Deformable Spotweld Beams o Sample Input
In a two-way contact such surface_to_surface, nodes on the slave side are first checked for penetration through the master surface, and then master nodes are checked for penetration through the slave surface. The exception to this approach is when segment-based contact is invoked by setting SOFT=2 .
Surface to Surface
Type 3 contact (contact_surface_to_surface) contact is a surface-to-surface (two-way) contact where shell thickness consideration can either be turned on or off either in *contact or *control_contact (*contact has priority). The orientation of the contact segments is important with this contact type as the shell only looks in one direction for potential contact.
• Equation of State • Orthotropic Materials
o Element Coordinate System and Invariant Node Numbering o Defining the Material Coordinate System o Using BETA Angles o Stress Output in the Material System • Modeling Concrete o Material Types for Concrete o Shear Dilatency FAQ • Plasticity Models o Stress-Strain Input for Plasticity o Sandwich Composites o Transverse Shear Strain o Multi- Layer Composites • User-Defined Materials o Frequently Asked Questions
Units
• Consistent Units
Contact
This page provides brief notes on LS-DYNA contact. Not all the contact types or contact options are discussed. For a comprehensive review of contact in LS-DYNA, see the four-part series on contact modeling in the archived FEA information Newsletters available at / . The four parts of the series are in the August, September, October, and December 2001 newsletters.
Contact Types
Automatic Single Surface
Type 13 contact (contact_automatic_single_surface) is a single surface contact (no master surface is defined) that always considers shell thickness and has no orientation. Thus it's necessary that shell surfaces be modeled with at least a small gap between them. To avoid initial penetrations, the gap should be no less than the average thickness of the two shells potentially in contact. No gap is necessary between solid elements. The contact searching algorithm for type 13 contact is more complex than for type 3 (contact_surface_to_surface) or a3 (contact_automatic_surface_to_surface), i.e., type 13 can handle situations such as shell edge to surface, and to some extent, beam to shell surface. As with any single surface contact type, resultant forces are not directly retrievable in the RCFORC file; one must define a contact_force_transducer_penalty in order to retrieve the contact forces. The article "contact.13vs26" provides additional information on contact_automatic_single_surface and contrasts it to contact_automatic_general.
LSDYNA使用指南中文版本
第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DYNA 的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic A nalysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。
LS-DYNA常见问题及解决策略 (2012年11月7日)
LS‐DYNA求解器
支持单机和并行计算 支持Windows、Unix、Linux等系统 有32位、64位版本 有单精度、双精度版本
LS‐DYNA求解器
2011/11/9
13
2011/11/9
14
湖南大学 汽车车身先进设计制造国家重点实验室
LS‐DYNA基础
湖南大学 汽车车身先进设计制造国家重点实验室
2011/11/9
汽车工业：碰撞分析、气囊设计 、约束系统匹配、部件加工 航空航天：鸟撞、飞机结构冲击动力分析、 碰撞，坠毁、冲 击爆炸及动态载荷、火箭级间分离模拟分析、宇宙垃圾碰撞、 特种复合材料设计 制造业：冲压、锻造、铸造、切割 建筑业：地震安全、混凝土结构、爆破拆除、公路桥梁设计 国防工业：内弹道和终点弹道、装甲和反装甲系统、穿甲弹 与破甲弹设计、战斗部结构设计、空气，水与土壤中爆炸 电子领域：跌落分析、包装设计、热分析、电子封装 生物医学
9
体育器材 2011/11/9
10
湖南大学 汽车车身先进设计制造国家重点实验室
LS‐DYNA基础 LS‐DYNA基本分析流程
几何模型修正 几何模型读取
湖南大学 汽车车身先进设计制造国家重点实验室
LS‐DYNA基础
前处理软件
FEMB LS‐PREPOST HYPERMESH ANSYS PATRAN FEMAP
沙漏的产生
有限元计算的数值积分采用高斯积分方法
2011/11/9
23
2011/11/9
24
4
2011/11/9
湖南大学 汽车车身先进设计制造国家重点实验室
Hourglass
湖南大学 汽车车身先进设计制造国家重点实验室
LS-dyna-常见问题汇总2[1].0
![LS-dyna-常见问题汇总2[1].0](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/f6d44596dd88d0d233d46a44.webp)
资料来源：网络和自己的总结 更新时间： 2008-10-12
LS-DYNA 常见问题汇总 2.0
yuminhust2005
2008-10-12
目录
1. 2. 3. 4. 5. 6. 7. 8. LS-DYNA 简介 .............................................................................................................................................................1 单位制度 ...................................................5 质量缩放 .........................................................................................................................................................................6 长分析时间 .....................................................................................................................................................................7 准静态 .............................................................................................................................................................................8 计算不稳定 .....................................................................................................................................................................9 负体积 ...........................................................................................................................................................................10 能量平衡 .......................................................................................................................................................................11

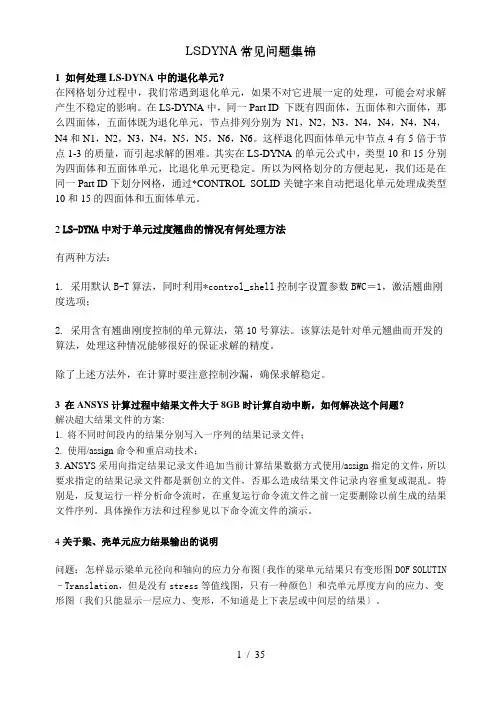

LSDYNA常见问题集锦
1 如何处理LS-DYNA中的退化单元？在网格划分过程中，我们常遇到退化单元，如果不对它进展一定的处理，可能会对求解产生不稳定的影响。
在LS-DYNA中，同一Part ID 下既有四面体，五面体和六面体，那么四面体，五面体既为退化单元，节点排列分别为N1，N2，N3，N4，N4，N4，N4，N4和N1，N2，N3，N4，N5，N5，N6，N6。
这样退化四面体单元中节点4有5倍于节点1-3的质量，而引起求解的困难。
其实在LS-DYNA的单元公式中，类型10和15分别为四面体和五面体单元，比退化单元更稳定。
所以为网格划分的方便起见，我们还是在同一Part ID下划分网格，通过*CONTROL_SOLID关键字来自动把退化单元处理成类型10和15的四面体和五面体单元。
2 LS-DYNA中对于单元过度翘曲的情况有何处理方法有两种方法：1. 采用默认B-T算法，同时利用*control_shell控制字设置参数BWC＝1，激活翘曲刚度选项；2. 采用含有翘曲刚度控制的单元算法，第10号算法。
该算法是针对单元翘曲而开发的算法，处理这种情况能够很好的保证求解的精度。
除了上述方法外，在计算时要注意控制沙漏，确保求解稳定。
3 在ANSYS计算过程中结果文件大于8GB时计算自动中断，如何解决这个问题？解决超大结果文件的方案:1. 将不同时间段内的结果分别写入一序列的结果记录文件；2. 使用/assign命令和重启动技术；3. ANSYS采用向指定结果记录文件追加当前计算结果数据方式使用/assign指定的文件，所以要求指定的结果记录文件都是新创立的文件，否那么造成结果文件记录内容重复或混乱。
特别是，反复运行一样分析命令流时，在重复运行命令流文件之前一定要删除以前生成的结果文件序列。
具体操作方法和过程参见以下命令流文件的演示。
4关于梁、壳单元应力结果输出的说明问题：怎样显示梁单元径向和轴向的应力分布图〔我作的梁单元结果只有变形图DOF SOLUTIN –Translation，但是没有stress等值线图，只有一种颜色〕和壳单元厚度方向的应力、变形图〔我们只能显示一层应力、变形，不知道是上下表层或中间层的结果〕。
世界上最著名的通用显式动力分析程序LSDYNA简介
世界上最著名的通用显式动力分析程序LSDYNA简介世界上最著名的通用显式动力分析程序LSDYNA简介世界上最著名的通用显式动力分析程序LS-DYNA简介LS-DYNA 是世界上最著名的通用显式动力分析程序，能够模拟真实世界的各种复杂问题，特别适合求解各种二维、三维非线性结构的高速碰撞、爆炸和金属成型等非线性动力冲击问题，同时可以求解传热、流体及流固耦合问题。
在工程应用领域被广泛认可为最佳的分析软件包。
与实验的无数次对比证实了其计算的可靠性。
由J.O.Hallquist主持开发完成的DYNA程序系列被公认为是显式有限元程序的鼻祖和理论先导，是目前所有显式求解程序（包括显式板成型程序）的基础代码。
1988年J.O.Hallquist创建LSTC公司，推出LS-DYNA 程序系列，并于1997年将LS-DYNA2D、LS-DYNA3D、LS-TOPAZ2D、LS-TOPAZ3D等程序合成一个软件包，称为LS-DYNA。
PC版的前后处理采用ETA公司的FEMB，新开发的后处理为LS-POST。
LS-DYNA的最新版本是2001年5月推出的960版。
LS-DYNA功能特点LS-DYNA程序960版是功能齐全的几何非线性（大位移、大转动和大应变）、材料非线性（140多种材料动态模型）和接触非线性（50多种）程序。
它以Lagrange算法为主，兼有ALE和Euler算法；以显式求解为主，兼有隐式求解功能；以结构分析为主，兼有热分析、流体-结构耦合功能；以非线性动力分析为主，兼有静力分析功能（如动力分析前的预应力计算和薄板冲压成型后的回弹计算）；军用和民用相结合的通用结构分析非线性有限元程序。
--------------------------------------------------------------------------------LS-DYNA功能特点1.分析能力：¨ 非线性动力学分析¨ 多刚体动力学分析¨ 准静态分析（钣金成型等）¨ 热分析¨ 结构-热耦合分析¨ 流体分析：欧拉方式任意拉格郎日-欧拉（ALE）流体-结构相互作用不可压缩流体CFD分析¨ 有限元-多刚体动力学耦合分析（MADYMO，CAL3D）¨ 水下冲击¨ 失效分析¨ 裂纹扩展分析¨ 实时声场分析¨ 设计优化¨ 多物理场耦合分析¨ 自适应网格重划¨ 并行处理（SMP和MPP）2.材料模式库(140多种) ¨ 金属¨ 塑料¨ 玻璃¨ 泡沫¨ 编制品¨ 橡胶（人造橡胶）¨ 蜂窝材料¨ 复合材料¨ 混凝土和土壤¨ 炸药¨ 推进剂¨ 粘性流体¨ 用户自定义材料3.单元库¨ 体单元¨ 薄/厚壳单元¨ 梁单元¨ 焊接单元¨ 离散单元¨ 束和索单元¨ 安全带单元¨ 节点质量单元¨ SPH单元4.接触方式(50多种)¨ 柔体对柔体接触¨ 柔体对刚体接触¨ 刚体对刚体接触¨ 边-边接触¨ 侵蚀接触¨ 充气模型¨ 约束面¨ 刚墙面¨ 拉延筋5.汽车行业的专门功能¨ 滑环¨ 预紧器¨ 牵引器¨ 传感器¨ 加速计¨ 气囊¨ 混合III型假人模型6.初始条件、载荷和约束功能¨ 初始速度、初应力、初应变、初始动量（模拟脉冲载荷）；¨ 高能炸药起爆；¨ 节点载荷、压力载荷、体力载荷、热载荷、重力载荷；¨ 循环约束、对称约束（带失效）、无反射边界；¨ 给定节点运动（速度、加速度或位移）、节点约束；¨ 铆接、焊接（点焊、对焊、角焊）；¨ 二个刚性体之间的连接－球形连接、旋转连接、柱形连接、平面连接、万向连接、平移连接；¨ 位移/转动之间的线性约束、壳单元边与固体单元之间的固连；¨ 带失效的节点固连。
LS-DYNA使用指南中文版本
第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。
LS-DYNA中文指导书.docx
第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DWA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理來观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式一显式/显式一隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
1. 1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么木手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：•ANSYS Basic Analysis Guide•ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样，也可以采用ANSYS图形用户界面（GUT）中类似的选项來建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT :激活口适应网格EDASMP :创建部件集合EDBOUND :定义一个滑移或循环对称界面EDBVIS :指定体积粘性系数EDBX :创建接触定义中使用的箱形体EDCADAPT :指定自适应网格控制EDCGEN :指定接触参数EDCLIST :列岀接触实体定义EDCMORE :为给定的接触指定附加接触参数EDCNSTR :定义各种约束EDCONTACT :指定接触面控制EDCPU :指定CPU时间限制EDCRB :合并两个刚体EDCSC :定义是否使用子循环EDCTS :定义质量缩放因子EDCURVE :定义数据曲线EDDAMP :定义系统阻尼EDDC :删除或杀死/重激活接触实体定义EDDRELAX :进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP :指定重启动文件的输出频率（d3dump）EDENERGY :定义能耗控制EDFPLOT :指定载荷标记绘图EDHGLS :定义沙漏系数EDHIST :定义时间历程输出EDHTIME :定义时间历程输岀间隔EDINT :定义输出积分点的数目EDIS :定义完全重启动分析的应力初始化EDIPART :定义刚体惯性EDLCS :定义局部坐标系EDLOAD :定义载荷EDMP :定义材料特性EDNB :定义无反射边界EDNDTSD :清除噪声数据提供数据的图形化表示EDNROT :应川旋转坐标节点约朿EDOPT :定义输出类型，ANSYS或LS-DYNAEDOUT :定义LS-DYNA ASCII输出文件EDPART :创建，更新，列出部件EDPC :选择、显示接触实体EDPL :绘制时间载荷曲线EDPVEL :在部件或部件集合上施加初始速度EDRC :指定刚体/变形体转换开关控制EDRD :刚体和变形体Z间的相互转换EDREAD :把LS-DYNA的ASCII输岀文件读入到P0ST26的变量中EDRI :为变形体转换成刚体时产生的刚体定义惯性特性EDRST :定义输出RST文件的时间间隔EDSHELL :定义壳单元的计算控制EDSOLV :把“显式动态分析”作为下一个状态主题EDSP :定义接触实体的小穿透检查EDSTART :定义分析状态（新分析或是重启动分析）EDTERM :定义屮断标准EDTP :按照时间步长大小绘制单元EDVEL :给节点或节点组元施加初始速度EDWELD :定义无质量焊点或一般焊点EDWRITE :将显式动态输入写成LS-DYNA输入文件PARTSEL :选择部件集合RIMPORT :把一个显式分析得到的初始应力输入到ANSYSREXPORT :把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM :相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料（包括每条命令的特定路径），请参阅《ANSYS Commands Reference》。
（完整word版）ls-dyna命令帮助手册（中文）
（完整word版）ls-dyna命令帮助⼿册（中⽂）Fini(退出四⼤模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2．/prep7(进⼊前处理)定义⼏何图形：关键点、线、⾯、体定义⼏个所关⼼的节点，以备后处理时调⽤节点号。
设材料线弹性、⾮线性特性设置单元类型及相应KEYOPT设置实常数设置⽹格划分，划分⽹格根据需要耦合某些节点⾃由度定义单元表3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通⽤后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语⾔8.理论⼿册Fini(退出四⼤模块，回到BEGIN层)/cle (清空内存，开始新的计算)1 定义参数、数组，并赋值.u dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type：array 数组，如同fortran,下标最⼩号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最⼤下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时) 2 /prep7(进⼊前处理)2.1 定义⼏何图形：关键点、线、⾯、体u csys,kcnkcn , 0 迪卡尔坐标系1 柱坐标2 球4 ⼯作平⾯5 柱坐标系（以Y轴为轴⼼）n 已定义的局部坐标系u numstr, label, value设置以下项⽬编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将⾃动设置节点、单元开始号为最⾼号，这时如需要⾃定义起始号，重发numstr u K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最⼩号u Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0” 如果附有节点及单元，则⼀起拷贝。
LS-DYNA使用指南中文版本
第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。
