手机原理与故障维修技巧与实例习题答案
手机原理与维修样卷答案
试卷**学院2011－2012学年第一学期期末移动通信终端设备 试卷(A 开卷)(考试班级：**班)（时间： 100 分钟 ｜ 满分： 100 分）一、填空题（每空1分，共25分） 1． 3G 手机的三种主要制式分别是： WCDMA 、 CDMA2000 、 TD-SCDMA 。
2．手机中的话筒通常采用 驻极体 话筒。
3．手机射频单元的三个组成部分是 接收通道 、 发送通道 、 频率合成电路 。
4．GSM 的意思是 全球移动通信系统 ；CDMA 的意思是： 码分多址 ； GPRS 的意思是 通用分组无线业务 。
5．GSM 手机的复用方式是 时分/频分 ，它用不同的 频率 来区分不同的信道，用不同的 时隙 来区分用户。
6．手机在GSM1800频段的上行频率范围是： 1710-1785MHZ 、下行频率范围是： 1805—1880MHZ ，其中每个信道的频带宽度是： 200KHZ 。
双工间隔是 95M ＨＺ 。
7．在手机中，双工器的作用是 将同频段内的接收信号和发射信号分离 ； 双讯器的作用是 将不同频段内的信号加以分离 。
8．在手机电路符号中，LNA 代表 低噪声放大器 ，它的作用是： 将天线上感应的微弱信号加以放大 。
9．手机从外观上可以分为直板机、 滑盖机 和 折叠机（或翻盖机） 。
10．手机基带电路可分为 模拟 基带和 数字 基带。
二．选择题（每题2分，共12分） 1．控制手机发射功率的信号是（B ）A. AFCB. APCC. AGCD. ALC 2．GSM 手机中RXI/Q 信号的频率是（ A ）A. 67.707KHZB. 32.768KHZC. 615KHZD. 13MHZ 3．GSM 手机采用的调制方式是（B ）。
A. FSKB. GMSKC. ASKD. QPSK---------------------------------------------------------------密------------------------------------封-------------------------------------线----------------------------------------班内序号考生姓名学号 班级 试室号注意：密封线内不要答题密封线外不要写姓名、学号、班级、违者试卷作零分处理出卷教师：***第1页（共4页）4．以下哪个不是手机频率合成系统的组成部分（D ）A .低通滤波器 B. 压控振荡器 C. 分频器 D. 鉴频器5．以下设备工作电流最大的是（B ）A. MP3B. GSM手机C. CDMA手机D.小灵通6. 对于N70手机，音频IC和（C）是集成在一起的。
手机原理与常见故障排除(作业)
1．什么是FDMA？什么是TDMA？ GSM蜂窝移动通信系统采用 什么是FDMA？什么是TDMA？ GSM蜂窝移动通信系统采用 FDMA TDMA 的是哪种多址技术？CDMA蜂窝移动通信系统采用的是哪种多 的是哪种多址技术？CDMA蜂窝移动通信系统采用的是哪种多 址技术？ 址技术？ 2．简述GSM蜂窝移动通信系统的组成，并说明每部分的作用。 简述GSM蜂窝移动通信系统的组成，并说明每部分的作用。 GSM蜂窝移动通信系统的组成 什么是移动通信的盲区或死角？ 3．什么是移动通信的盲区或死角？说明解决盲区或死角问 题的方法? 题的方法? GSM系统为什么采用间断传输 DTX）技术？ 系统为什么采用间断传输（ 4．GSM系统为什么采用间断传输（DTX）技术？ 什么是CDMA蜂窝系统的“软切换” CDMA蜂窝系统的 5．什么是CDMA蜂窝系统的“软切换”？ GSM蜂窝移动通信系统采用数字通信方式 蜂窝移动通信系统采用数字通信方式， 6．GSM蜂窝移动通信系统采用数字通信方式，相对于第一代 移动通信系统而言，有那些优点？ 移动通信系统而言，有那些优点？ 手机电路中常用的电声器件和电动器件都有哪些？ 7．手机电路中常用的电声器件和电动器件都有哪些？简述 各自的作用。 各自的作用。 什么是SIM SIM卡 里面存有什么信息？ 8．什么是SIM卡？里面存有什么信息？ 在移动通信中，2G和3G各代表什么含义 各代表什么含义？ 9．在移动通信中，2G和3G各代表什么含义？说说其本质的 区别。 区别。 10．为什么说最佳的小区形状是正六边形? 10．为什么说最佳的小区形状是正六边形?
手机维修常见故障解析
手机维修常见故障分析方法一、开机类：（一）手机能够正常持续地开机必须具备以下条件：1、电源IC工作正常要使电源IC正常工作必须有工作电压，即电池电压或外接电源电压s有开机角发信号（视手机的具体情况，有高电平或低电平触发信号）加到电源IC上有开机维持信号，开机维持信号来自于CPU，电源IC只有得到开机维持信号后，才能持续地输出各种电压供手机的各部分电路使用。
2、系统时钟正常时钟是CPU有规律地处理数据的基础。
3、复位信号正常CPU刚上电时，其内部各寄存器均处于随机状态，不能正常运行程序，所以，CPU 必须有复位信号使CPU内部各种寄存器清零，从而使CPU开始运行程序，手机中的CPU复位端一般是低电平复位。
4、逻辑电路工作正常逻辑电路主要包括CPU、字库、码片和暂存器等，当CPU满足了电源、时钟和复位信号后，通过片选信号CE与码片、字库、暂存器取得联系，由这些芯片输出CE许可信号，再经过数据总线DATA BUS与地址总线ADD BUS相互传送数据。
5、软件运行正常软件是CPU控制手机开机与实行各种功能的程序，开机程序是存放于码片与字库内，因此，若软件出错或软件与手机不对版就可能造成不开机。
（二）正常开机过程：按下开机键→开机指令送到电源IC模块→电源IC的控制脚得到信号→电源IC 工作→CPU；13MHz主时钟加电→CPU和各存储器复位及完成初始化程序→CPU发出poweron信号到电源IC块→电源IC稳定输出各个单元所需的工作电压→手机开启成功后进入入网搜索登记阶段手机完成开机动作。
（三）正常关机过程：按下关机键→关机指令送到电源IC模块→电源IC的控制脚得到信号→CPU开始运行关机程序→关机程序运行正常后CPU发出关机指令信号到电源IC块→电源IC将输出的各路工作电压关闭→手机结束关机动作。
（四）常见故障特征：① 按开机键无电流反应，说明电源供电部分不正常，应重点检查电源供电线路上元器件。
② 按开机键有20mA～50mA电流，然后返回0mA，说明电源部分基本正常，重点检查13MHz主时钟电路，AFC电压（通常为1.5V左右）、逻辑电路等。
《手机检测与维修》试题库和参考题答案
《手机检测与维修》试题库和参考题答案一、判断题（共50题，共100分）1.屏蔽效果取决于所选材料的吸收损耗指标，而该指标与材料相对导磁率的平方根、与材料相对电导率的平方根成正比。
因此，选取具有搞的相对导磁率和相对电导率的材料可以获得好的电磁屏蔽效果。
正确错误2.与双端方式相比较，采取I/Q正交调制器单端输入、输出可以降低串话干扰，减小噪声专业整理和PE正确错误3.相位误差的定义是指I路（同相）与Q路（正交）之间的相位平衡度，也就是I与Q之间的正交性误差。
正确错误4.所谓补焊法，就是通过工作原理的分析判断故障可能在哪一单元，然后在该单元采用大面积“补焊并清洗。
即对相关的、可疑的焊接点均补焊一遍。
补焊的工具可用热风枪和尖头防静电烙铁。
正确错误5.在开机前先看电源的输出是不是0MA，如果是，那么手机电路不存在漏电。
正确错误6.把电源用稳压电源代替，注意稳压电源的电压值须用万用表的电压档去校正，稳压源的输出值应当调到和电池一样的值。
正确错误7.在手机维修过程当中，红绿灯交替闪表示来电，出服务范围绿灯闪，服务范围內红灯闪正确错误8.无极性的实效特性是：击穿短路，漏电增大，容量变小或断路。
电解电容的实效特性是：击穿短路或脱焊，漏电严重或电阻效应。
正确错误9.无论是自然损耗所出现的故障，还是人为损坏所出现的故障，一般可归结为电路接点开路，电子元器件损坏和软件故障三种故障。
正确错误10.手机软件影响电源供电系统，收发通路锁相环电路，发射功率等级控制，收发通路分时同步控制等，而收发通路的参考晶体振荡器又为手机软件工作提供运行的时钟信号。
正确错误11.一切由CPU、存储器的数据，程序出现问题而引起的各种各样的故障现象，统称为软件故障。
正确错误12.手机软件的升级就是手机软件在原来基础上增加新功能的过程。
正确错误13.电阻、电容、电感的好坏都可以通过万用表的测量来判别。
正确错误14.电源接口与手机相连接时，要先接负极再接正极，拆下电源接口时要先拆负极再拆正极。

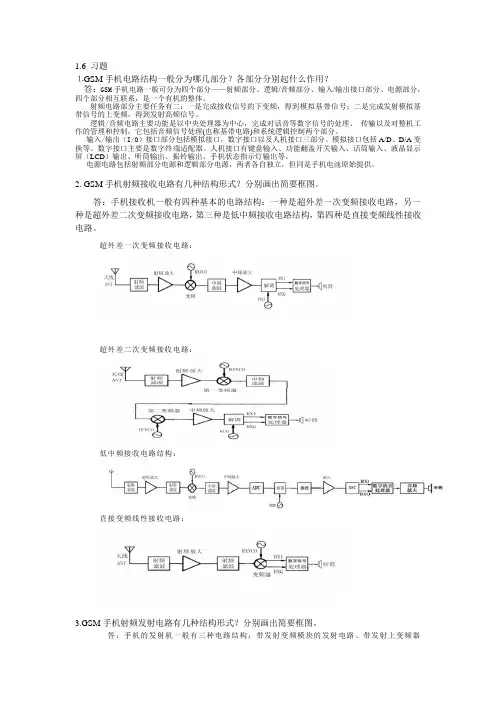

手机原理及维修教程(第二版) 每章作业 (答案)
1.6 习题⒈GSM手机电路结构一般分为哪几部分？各部分分别起什么作用？答：GSM手机电路一般可分为四个部分——射频部分、逻辑/音频部分、输入/输出接口部分、电源部分，四个部分相互联系，是一个有机的整体。
射频电路部分主要任务有二：一是完成接收信号的下变频，得到模拟基带信号；二是完成发射模拟基带信号的上变频，得到发射高频信号。
逻辑/音频电路主要功能是以中央处理器为中心，完成对话音等数字信号的处理、传输以及对整机工作的管理和控制，它包括音频信号处理(也称基带电路)和系统逻辑控制两个部分。
输入/输出（I/O）接口部分包括模拟接口，数字接口以及人机接口三部分。
模拟接口包括A/D、D/A变换等。
数字接口主要是数字终端适配器。
人机接口有键盘输入、功能翻盖开关输入、话筒输入、液晶显示屏（LCD）输出、听筒输出、振铃输出、手机状态指示灯输出等。
电源电路包括射频部分电源和逻辑部分电源，两者各自独立，但同是手机电池原始提供。
2. GSM手机射频接收电路有几种结构形式？分别画出简要框图。
答：手机接收机一般有四种基本的电路结构：一种是超外差一次变频接收电路，另一种是超外差二次变频接收电路，第三种是低中频接收电路结构，第四种是直接变频线性接收电路。
超外差一次变频接收电路：超外差二次变频接收电路：低中频接收电路结构：直接变频线性接收电路：3.GSM手机射频发射电路有几种结构形式？分别画出简要框图。
答：手机的发射机一般有三种电路结构：带发射变频模块的发射电路、带发射上变频器的发射电路、直接变频发射电路。
带发射变频模块的发射电路：带发射上变频器的发射电路：直接变频发射电路：4.简述超外差二次变频接收机的工作流程。
答：天线感应到的无线蜂窝信号经天线电路和射频滤波器进入接收机电路。
接收到的信号首先由低噪声放大器进行放大，放大后的信号再经射频滤波后被送到第一混频器。
在第一混频器中，射频信号与接收VCO信号进行混频，得到接收第一中频信号。
手机原理及维修教程试卷 B答案
手机原理及维修试卷（B）答案一：名词解释: ( 每题1分 )1: 掉电:手机开机后，没有按关机键就自动关机。
2:网络锁: “网络限制” 功能。
3: GSM: 900MH Z蜂窝电话系统 4: RF: 射频5：BUZ: 振铃 6: TXVCO: 发信压控振荡器7：RXON：接收开（启动） 8: PD: 鉴相器9：版本: 存放主程序和数据的存储器元件，称其内部的各种功能程序和数据。
10：FL: 滤波器二：简要回答: ( 每题3分 )1: 不插入手机卡，如何用简易的方法启动手机的发射电路？答：用手机拨打“112”以启动发射电路。
2:什么是数字手机指令秘笈？答：手机指令秘笈是利用手机的键盘，输入操作指令，不需任何检修仪,对手机功能进行测试和程序设定，可以既简单又方便地解决手机软件故障及软件设置错误引起的故障。
3: 手机的开机“三要素”是指什么？答：手机的CPU在具备供电、时钟和复位正常（三要素）的情况下，才能启动开机程序。
4: 磁控元件的作用是什么?答：在打开折叠手机的过程中，磁铁对磁控元件的磁场是有影响的，这个改变的磁场会被磁控元件检测到并报告给手机的CPU，由CPU来控制相应的操作，比如启动通话电路、打开显示照明灯等。
5:手机的不入网故障是什么现象？答：手机开机后首先查找网络，显示屏上应显示网络名称，如“中国移动”或“中国联通”，同时显示场强信号指示。
不入网故障的现象是不显示网络名称。
6: TXI/Q信号出现在手机电路中什么地方？答：在手机电路中，TXI/Q信号是逻辑发送电路的输出信号，亦即射频发射电路的输入信号。
7：手机软件故障的实质是什么？答：软件故障的实质是由于手机的码片、字库内的数据资料出错或丢失引起手机故障，只须重写数据资料即可。
8： SIM卡的作用是什么？答：SIM卡是用户识别卡，卡上存储了所有属于本用户的信息，每一张SIM卡对应一个移动电话号码。
移动系统是通过SIM卡来识别手机用户的，而不是靠手机来识别用户，实现了“认卡不认机”。
手机充电器的原理及故障维修
该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。
PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。
由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。
当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。
开关管的截止时间取决于负载电流的大小。
开关管的导通/截止由电平开关从输出电压取样进行控制。
因此这种电源也称非周期性开关电源。
220V市电经VD1～VD4桥式整流后在V2的集电极上形成一个300V左右的直流电压。
由V2和开关变压器组成间歇振荡器。
开机后，300V直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为V2的基极提供一个偏置电压。
由于正反馈作用，V2Ic迅速上升而饱和，在V2进入截止期间，开关变压器次级绕组产生的感应电压使VD7导通，向负载输出一个9V左右的直流电压。
开关变压器的反馈绕组产生的感应脉冲经VD5整流、C1滤波后产生一个与振荡脉冲个数呈正比的直流电压。
此电压若超过稳压管VD17的稳压值，VD17便导通，此负极性整流电压便加在V2的基极，使其迅速截止。
V2的截止时间与其输出电压呈反比。
VD17的导通/截止直接受电网电压和负载的影响。
电网电压越低或负载电流越大，VD17的导通时间越短，V2的导通时间越长，反之，电网电压越高或负载电流越小，VD5的整流电压越高，VD17的导通时间越长，V2的导通时间越短。
V1是过流保护管，R5是V2Ie的取样电阻。
手机维修电路原理及维修案例精选
© 2007 Lenovo 24
2、案例分析(以S5为例）
▪ 案例2：部份整机故障
▪ 显示问题：首先应该用替换法确定是装配问题，屏问题不这是主板问题？
▪ 1、屏无显示分2种情况：
▪ A、有字无光；此种情况说明，从CPU来的数据是没有问题的，只是没有背光。 所以应该检查LED供电信号有无问题或连接器有无工艺问题。
技能培训教材
自由联想，快乐共享
© 2007 Lenovo 20
1、测试主板故障的类别
▪ A、下载软件
▪
定义：软件下载就是将手机的软件写入到手机主板芯片（flash）的
过程。（类似给电脑安装WIN2000或XP等操作系统）。
▪
方式：利用电脑、电源、接口板等硬件设备以及相应的程序，将软件
写入到手机芯片中。
▪
注：软件有版本之分（如S010、S011），一般要使用与硬件代码对应
的最新版本软件。
▪ B、下载SN号
▪ 定义：下载SN号就是将SN贴纸上的SN号写入到手机主板芯片（flash） 的过程。
▪ 实现方式：利用电脑、电源、接口板、扫描枪等硬件设备以及相应的 程序，将软件写入到手机芯片中。
▪ 注：有些机型没有单独的下载SN号工位，而直接在软件下载工位写入 SN号。（依不同平台而定）
b、在开机状态电流为20MA的情况下，用示波器在主板C1114输 入点测量出有 26M波形，说明主时钟正常工作。
c、在上一点分析前提下，测量电源IC输出Vmem2.8V为正常。
d、在以上分析结果下，可怀疑此主板在下载时，CPU至IO口的下载通路有问题， 测量此主板IO口URXD1信号脚对地阻抗为正常、UTXD1信号脚对地阻抗不正常，测 UTXD1通路上元件，发现D1301贴反了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《手机原理与故障维修技巧与实例》习题答案思考与练习11、什么是通信？移动无线通信系统由什么构成？答通信是指信息的传递。
移动无线电通信系统由移动通信系统一般由移动台(MS)、基地站(BS)、移动业务交换中心(MSC)、市话网(PSTN)、中继线等组成。
2、数字移动通信采用什么分区方式，为什么？答：数字移动通信是采用小区制方式，因为数字移动通信要求容纳更多的用户，需要提供数字化的信息服务。
3、越区切换在数字通信中有什么作用？答越区切换的作用是在数字蜂窝移动通信中，当移动台从一个小区移动到另一个小区时，为了保持继续正常通话，不至中断，需要进行越区切换，即由移动服务交换中心(MSC)命令移动台从一个小区的无线频道上的通话转接到另—小区的无线频道上。
4、双频手机的两个频段的频率范围是多少？5、双工间隔是指什么？移动通信的双工间隔是多少？信道间隔是指什么？6、手机中时钟的晶体类型有那些？时钟晶体损坏将引起那些故障？主时钟晶体电路的构成有那些类型？答手机的时钟晶体有开机时钟晶体和时间显示时间晶体。
主时钟晶体损坏将引起不能开机或不能入网的故障。
时间晶体损坏将引起不能显示时间的故障，有的手机时间晶体损坏也会引起手机不开机。
主时晶体电路构成有现两种，即MOTOROLA、ERICSSON基本采用26MHz晶体、中频芯片中的正反馈放大器、变容二极管组成的，而SAMSUNG及NOKIA采用晶体及芯片构成的。
这两种时钟信号振荡器的区别是：前者需要AFC控制信号加到中频电路外围变容二极管的负极上上，控制变容二极管的电压，从而改变电路的谐振频率，并且还需要振荡三极管、电感、电容来构成时钟振荡器电路；后者由中频电路、晶体、AFC控制信号构成，不需要外加振荡三极管、变容二极管等元件。
7、什么是APC电路？有何作用，试画出简图说明APC电路的控制过程？答 APC电路的作用是自动功率控制电路，控制手机的发射功率，使手机根据离基站距离的远近自动调节手机的发射功率。
8、SYN的作用是什么？SYN在工作的时候，需要CPU送出那些信号？答 SYN的作用是产生手机工作过程中所需要的各种频率信号。
SYN在工作过程中，需要CPU 送出数据SYN—DATA、时钟SYN—CLK、启动信号SYN—EN三种控制信号。
9、手机的字库损坏将产生什么故障？手机升级是指什么？答手机中的字库如果损坏将引起手机不能开机故障或手机不入网、手机开机定屏故障。
一般我们说升级手机一般是指升级手机的字库中的软件程序。
思考与练习21、如何识别贴片电阻答贴片电阻识别方法是：贴片电阻一般是黑色的、体积小，在电路板中最多，在较为大一点的贴片电阻上还用数码法标出了电阻的电阻值。
2、如何识别贴片电容答贴片电容中体积较大的是有极性电容。
有极性电容区分正负极的方法是：有颜色标志端为电容的正极。
3、双二极管的接法是怎样的？答双二极管的接法有几种：一是二极管并联；二是二极管串联。
4、如何用万用表识别三极管5、如何用万用表识别双二极管和三极管答按照三极管的检测方法进行测试，先假设器件是三极管，引脚按照三极管来识别，如果测试出来的值与三极管不同，又符合二极管的接法，则该管是双二极管。
6、手机中的IC有那些封装形式？答手机中的IC常见封装形式有三种：小外型封装、四方偏平封装、BGA封装。
7、手机中的送话器、受话器不良会引起什么样的故障？答手机中的送话器、受话器一般不良会引起无送话、无受话、送受话声言小。
8、手机键盘部件有那些故障？答键盘部件的故障是按键失灵、按键短路引起不开机。
9、手机显示请插入SIM卡，这是什么原因引起的？答手机的显示屏上显示“请插入SIM卡”，引起该故障的原因是手机卡触点脏、卡触点变形、手机的卡电路不正常、手机的软件不正常。
10、如果不如网是射频滤波器引起的，如何检修？答手机如果不入网是滤波器引起的，可以先检测滤波器的输入输出端的通断，然后在手机电路板上用电容接在滤波器输入输出电路的位置上，如果手机能够入网则说明滤波器损坏。
11、一部手机打开翻盖不能接听电话，合上翻盖不能挂机，应该检查什么电路？答一部手机打开翻盖不能接听电话，合上翻盖不能挂机，应该检查霍儿电路，检测霍尔元件在打开或合上翻盖时，霍尔输出端电压是否变化，如果不变说明霍尔损坏。
思考与练习31、如何用万用表测试二极管的好坏？答如果用指针式万用表测量，将红、黑表笔分别接在二极管的正负极上，测一次电阻，然后反过来再测一次，两次所测电阻值应有很大差别，否则二极管损坏。
用数字式万用表测发光二极管的好坏很方便，将数字万用表置于“二极管”档，将红表笔放于发光二极管一端，黑表笔放于另一端，看发光二极管是否发光，将表笔反过来再测一次，两次测量中应有—次发光，否则该发光二极管已损坏。
测试普通二极管，应有两次测试值，一次为0.6,另一次为“1”，这说明二极管正常。
2、如何有示波器测13M信号？答 13MHZ用示波器测试方法如下：以998手机为例①、打开示波器，调节高度和聚焦旋钮，使屏幕上显示一条亮线；②、校准示波器，藕合方式置于AC档；③、将示波器探头的接地夹夹在手机板的接地点上，探针接到13MHz时钟信号的测试点C704电容上；④、接上电源，按开机键的同时，调节垂直扫描和水平扫描旋钮位置，观察屏幕上是否出现稳定的波形显示，如果没有波形显示或者波形显示不准确，说明没有13MHz信号不正常。
3、如何使用频谱分析仪测13M和900M信号？答用频谱分析仪可以测量各种信号，下面以测量V998手机的功放输出频率为例：（1）、打开频谱分析仪，调节亮度和聚焦旋钮，使屏幕上显示的光迹清晰。
（2）、调节水平扫描按键，使频标指示灯亮，表示每格所占频率为10MHZ。
（3）、调节频标指示调节旋钮，使频标位于屏幕中心位置，显示屏显示频率为900MHz。
（4）、将频谱分析仪的探头外壳与手机电路板上的地相连接，探针接到测试点上，在电流偏转时，观察频谱分析仪屏幕上上否有脉冲式图象，正常情况下，当电流表指针摆动时，有脉冲图象出现在频标位置。
5、诺基亚手机怎样加直流电源？答在测试手机时，用红色、黑色夹夹住诺基亚3310手机的电池滤波电容的正极和地，但是不能开机，手机本身是正常的，该接法错在没有将电池类型检测脚接地，或者没有采用四线接头。
需要将电池类型脚接地才能开机，如果不再接电源夹子，单板开机的方法是用镊子将电池型脚与地短路，同时按开机键即可单板开机。
思考与练习41、射频电路包括那些电路，有何功能？答射频电路中包含接收电路和发射电路两部分。
射频收信电路完成对接收调制载波的下变频处理，从GSM频段935～960MHz和DCS1 805～1 880MHz调波中解调分离出67．708kHz的调制I/Q基带信号。
射频发信电路的工作完成对发射基带信号的上变频处理，将67．708kHz的发射I/Q基带信号频谱变为890～915MHz 频段或1 710～1 785MHz频段。
音频接收电路的工作是对解调后的调制I/Q基带信号进行一系列数字化处理，最后输出模拟话音信号使听筒发声；音频发送电路的工作是对话筒信号(MIC)进行一系列数字化调制处理，产生67．708kHz的发射I/Q基带信号。
2、怎样分析手机中的射频电路？答对于具体的射频单元电路，可以按照六个字来进行识别：（1）功能（2）供电（3）控制功能：是指手机的单元电路在手机中的作用是什么，主要完成什么功能。
供电：是指单元电路的电源是由别处送来的，还是它本身是电源往其他电路供电，即“来”、“去”。
控制：是指该单元电路的信号是从其他地方送来的，还是自己产生的信号送往其他地方，即“来”、“去”。
3310手机的中频电路可以按照六个字来识别，找出功能、供电、控制信号。
3、怎样识别手机中的逻辑音频电路？答对于具体的逻辑/音频电路单元电路可以按照八个字来识别：“功能”、“供电”、“控制”、“总线”如何识别手机的逻辑电路，3310手机的逻辑控制电路在识别时要注意根据“八个字”来进行识别，找出功能、供电、控制信号线、再找出几组总线：AD、 DA 、MEM 。
4、手机的开机条件有那些？答手机要正常开机必须具备三个条件：1、电源芯片要正常工作。
2、CPU要正常工作。
3、手机软件要正常工作。
当其中一个条件不具备时，手机不能够开机，因为手机只有在开机条件具备时，才能开机。
5、V998、A288、3310、3508手机的开机电路有何区别？答 V998是低电平开机触发。
A288是高电平开机触发。
3310手机是低电平开机触发，同时3310手机的复位信号是PURX 、看门狗信号是CCONTCSX，3310手机还有开机请求信号CCONTINT 。
3508手机是低电平触发开机，它有两路复位信号，同时还有SLEEP睡眠时钟。
思考与练习51、手机的故障分类标准答手机的故障分类标准有不拆手机可以分为三类；拆开手机也可以分为三类。
具体如下：（1）不拆开手机只从手机的外表来看其故障，可分为三大类：①不能开机，接上电源后按下手机电源开关无任何反应，用稳压电源供电不能检测到电流；②不能开机，按下手机开机键后能检测到电流，但无开机正常提示信息：如按键照明灯，显示屏照明灯全亮，显示屏有字符信息显示振铃器有开机后自检通过的提示音等；③能正常开机，但部分功能发生故障，如按键失灵、显示不正常、无声、不送话。
(2)拆开手机，从手机机芯来看其故障，也可分为三大类型①、第一种为供电充电及电源部分故障；②、第二种为逻辑部分故障(包括13MHz晶体时钟，手机软件故障)；③、第三种为收发通路部分故障。
2、手机的常规维修方法有那些？答手机的常规维修方法包含故障判断法和故障排除法。
故障判断法包括：直观判断法、电压法、电流法、电阻法。
故障排除法包括：清洗法、补焊法、软件修复法、跨接法、人工干预法、替换法、压紧法等。
在维修手机时的应用是根据情况灵活应用。
3、手机的处理技巧有那些？答手机的故障处理技巧有：（1）进水手机的处理技巧（2）摔过的手机处理技巧（3）线路板铜箔脱落的处理技巧5、手机不开机有那些原因？答手机不开机的原因有电源电路不正常、CPU芯片电路不正常、软件电路不正常。
13M时钟不正常。
6、如何根据开机电流的大小来初步判断手机的故障部位？答正常手机电流的变化情况如下：正常情况下，按下开机键时，所有的背景灯首先亮，电流上升到50mA左右，说明电源已经开始工作，然后电流上升到100mA左右，说明时钟电路也已工作，再升到150mA，说明RX在工作，然后再跳跃上升到200 mA -250mA，说明RX、TX均已工作，并且在寻找网络，然后又回到l50mA左右，说明已经找到网络处于待机状态，但背最灯还在亮，然后背景灯熄灭，电流回到10-15mA，来回摆动开始稳定待机，上述电流变化能够观察到，则说明手机工作正常。
