机械钟表构造及工作原理
机械钟的工作原理
机械钟的工作原理机械钟是一种通过机械装置来测定时间并发出报时声音的装置。
它的工作原理基于一系列相互配合的机械部件，包括钟摆、发条、游丝、齿轮等。
下面将详细介绍机械钟的工作原理。
一、钟摆系统钟摆是机械钟的核心部件之一。
它由一个悬挂在固定点上方的重物构成，通常是一个金属球。
当钟摆受到外力作用时，由于重力的影响，钟摆会产生来回摆动的运动。
摆动的周期取决于钟摆的长度和重力加速度。
机械钟通过钟摆的摆动来固定时间间隔。
二、发条系统发条是机械钟的动力源。
它通常是一个弹簧装置，通过旋转发条使其蓄积能量。
当发条松开时，蓄积的能量将被释放，驱动整个机械钟的运行。
发条系统还包括一个调速器，用于调节发条的释放速度，以控制机械钟的准确性。
三、测时系统测时系统是机械钟的重要组成部分，它包含一组齿轮和一个游丝。
游丝是一个细长的金属丝，固定在钟表的中心轴上。
齿轮通过逐级传动，将发条释放的能量转化为游丝的旋转运动。
游丝上会标有秒、分、时的刻度，当游丝旋转时，时针、分针和秒针就会随之转动。
四、报时装置机械钟通常配备有报时装置，用于发出报时声音。
报时装置通常由一个小锤和多个铜质钟杯组成。
当机械钟的时针或分针指向特定位置时，小锤就会敲打钟杯，发出清脆的报时声。
总结：以上就是机械钟的工作原理。
它通过钟摆系统、发条系统、测时系统和报时装置的相互配合，实现了准确地测定时间并发出报时声音的功能。
机械钟体现了精确机械装置的设计和制造技术，虽然在现代被电子钟表所取代，但它依然具有一定的历史和文化意义。
钟表工作原理
钟表工作原理
钟表作为人们生活中常见的计时工具，其工作原理是如何的呢？本文将从钟表的机械结构、能源来源以及时间显示方式等方面解析钟表的工作原理。
一、机械结构
钟表的机械结构一般包括发条、发条轮、主轮、摆轮、摆线、摆轮轴、摆轮轴承、摆轮摆根、指针轴以及指针等部件。
当发条通过发条轮的转动将能量传递给主轮时，主轮的转动会带动摆轮摆根摆动，进而驱动指针转动，实现时间显示的功能。
二、能源来源
钟表的能源主要来自于发条或电池。
发条式钟表通过手动为发条绕上弹簧来储存能量，而电池式钟表则通过电池为其提供电能，驱动机芯运转。
不同类型的钟表在能源来源上有所不同，但原理都是利用能量传递的方式来推动机芯的机械结构。
三、时间显示方式
钟表的时间显示方式一般包括时针、分针和秒针。
时针用来显示小时数，分针用来显示分钟数，秒针则用来表示秒数。
通过这三根指针在表盘上的位置变换，人们可以清晰地读取出当前的时间。
综上所述，钟表的工作原理主要是依靠机械结构的协调运转，能源的传递以及时间的精准显示。
钟表作为一种古老而又经久不衰的计时
工具，在现代社会仍扮演着重要的角色，让人们更加便捷地掌握时间，提高生活效率。
详解机械钟表的结构和工作原理（附图）
详解机械钟表的结构和工作原理（附图）机械钟表有多种结构形式,但其工作原理基本相同。
钟表主要由原动系、传动系、擒纵调速器、指针系和上条拨针系等部分组成。
机械钟表用发条作为动力的原动系，经过一组齿轮组成的传动系来推动擒纵调速器工作，再由擒纵调速器反过来控制传动系的转速。
传动系在推动擒纵调速器的同时还带动指针机构。
传动系的转速受控于擒纵调速器，所以指针能按一定的规律在表盘上指示时刻。
上条拨针系是上紧发条或拨动指针的机件。
此外,还有一些附加机构可增加钟表的功能,如自动上条机构、日历（双历）机构、闹时装置、月相指示和测量时段机构等。
振动系统的振动周期乘以被测过程内的振动次数，就得到该过程经历的时间。
即时间＝振动周期×振动次数原动系储存和传递工作能量的机构，通常由条盒轮、条盒盖、条轴、发条和发条外钩组成。
发条在自由状态时是一个螺旋形或 S 形的弹簧。
它的内端有一个小孔，套在条轴的钩上。
它的外端通过发条外钩，钩在条盒轮的内壁上。
上条时，通过上条拨针系使条轴旋转将发条卷紧在条轴上。
发条的弹性作用使条盒轮转动，从而驱动传动系。
传动系将原动系的能量传至擒纵调速器的一组传动齿轮。
它是由二轮（中心轮）、三轮（过轮）、四轮（秒轮）和擒纵轮齿轴组成。
其中,轮片是主动齿轮,齿轴是从动齿轮。
传动比的计算公式是对于有秒针装置的钟表，其二轮的轮片到四轮的齿轴的传动比必须等于60。
钟表传动系的齿形绝大多数是根据理论摆线的原理，经过修正而制作的修正摆线齿形。
擒纵调速器由擒纵机构和振动系统两部分组成。
它依靠振动系统（摆轮游丝或摆）的周期性振动，使擒纵机构保持精确和规律性的间歇运动，从而取得调速作用。
擒纵调速器的种类很多，叉瓦式擒纵机构是应用最广的一种擒纵机构。
叉瓦式擒纵机构示意图它由擒纵轮、擒纵叉、双圆盘和限位钉等组成。
它的作用是把原动系的能量传递给振动系统,以便维持振动系统作等幅振动,并把振动系统的振动次数传递给指示机构，达到计量时间的目的。

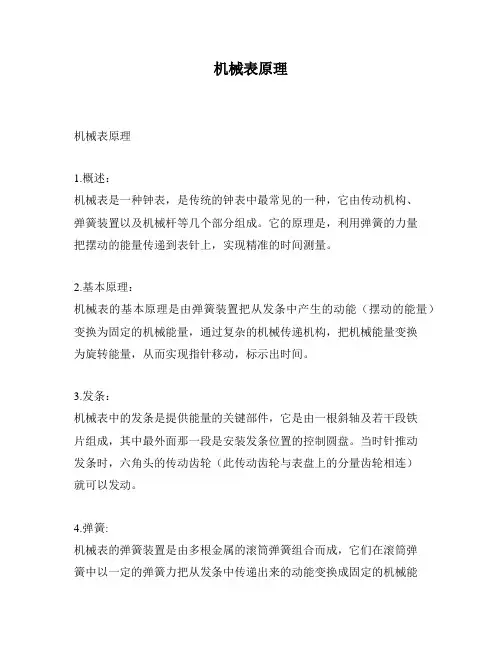

机械表原理
机械表原理机械表原理1.概述：机械表是一种钟表，是传统的钟表中最常见的一种，它由传动机构、弹簧装置以及机械杆等几个部分组成。
它的原理是，利用弹簧的力量把摆动的能量传递到表针上，实现精准的时间测量。
2.基本原理：机械表的基本原理是由弹簧装置把从发条中产生的动能（摆动的能量）变换为固定的机械能量，通过复杂的机械传递机构，把机械能量变换为旋转能量，从而实现指针移动，标示出时间。
3.发条：机械表中的发条是提供能量的关键部件，它是由一根斜轴及若干段铁片组成，其中最外面那一段是安装发条位置的控制圆盘。
当时针推动发条时，六角头的传动齿轮（此传动齿轮与表盘上的分量齿轮相连）就可以发动。
4.弹簧:机械表的弹簧装置是由多根金属的滚筒弹簧组合而成，它们在滚筒弹簧中以一定的弹簧力把从发条中传递出来的动能变换成固定的机械能量。
弹簧装置可以承受长时间的摆动变动，也可以及时补上钟表的动能，保证它的正常运行。
5.机械杆:机械杆是把机械能量变换成旋转能量的关键部件，从而使表针按照固定的间隔旋转。
它一般由特定材料制成，长度一般有1米左右，控制着表盘、指针以及其它极具雕饰的细节。
6.工作原理：机械表的工作原理是由发条传动，通过复杂的机械机制把发条传动传递到指针上，标识出时间。
发条传动会通过弹簧装置变换成固定的机械能量，而后经机械杆机构传动给表针，从而实现时间的标示。
7.优缺点：优点：机械表可以实现高精度的测量，其精度随着技术的发展而逐渐提升；机械表不仅非常精美，而且功能强大，可以满足各种复杂应用需求；断电后只需要重新调整下动能就可以激活机械表，故具有非常高的可靠性。
缺点：机械表体积大，厚度比较高，多数款式都很笨重；动能依赖外部提供，有时会存在误差；机械表密封非常重要，若没有得到好的保护，表盘和机械结构很容易受潮，造成铁蚀现象。
机械摆钟的工作原理
机械摆钟的工作原理
机械摆钟的工作原理是通过摆锤的摆动来驱动钟表的机械装置运转。
机械摆钟主要由摆轮、摆锤、齿轮系统及指针组成。
工作过程如下：
1. 摆轮：钟表上的摆轮由一根杆连接，形成一个摆动的机械装置。
摆轮由摆铃和摆杆组成，摆铃具有一定的重量使其可以来回摆动。
2. 摆杆：摆杆是一个细长的竖直杆，它通过中间的转轴与其他机械零部件相连。
3. 摆动：当摆铃与范围内的摆动时，摆杆会开启一个微小的间隔角度，然后返回原来的位置。
4. 齿轮系统：摆杆通过一个齿轮系统与钟表的机械装置相连。
齿轮会将摆杆的转动运动转换成指针的运动，使得指针能够显示时间。
5. 驱动力：每当摆杆摆动一次，齿轮系统就会缓慢地驱动指针进行一定的角度移动，从而显示时间的变化。
总体而言，机械摆钟的工作原理是通过摆轮的摆动将动能传递给齿轮系统，从而产生指针的运动，进而显示时间的变化。

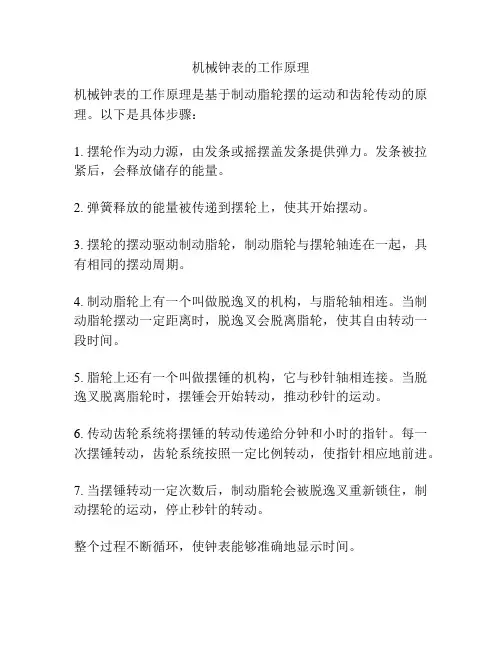

机械钟表的工作原理
机械钟表的工作原理
机械钟表的工作原理是基于制动脂轮摆的运动和齿轮传动的原理。
以下是具体步骤：
1. 摆轮作为动力源，由发条或摇摆盖发条提供弹力。
发条被拉紧后，会释放储存的能量。
2. 弹簧释放的能量被传递到摆轮上，使其开始摆动。
3. 摆轮的摆动驱动制动脂轮，制动脂轮与摆轮轴连在一起，具有相同的摆动周期。
4. 制动脂轮上有一个叫做脱逸叉的机构，与脂轮轴相连。
当制动脂轮摆动一定距离时，脱逸叉会脱离脂轮，使其自由转动一段时间。
5. 脂轮上还有一个叫做摆锤的机构，它与秒针轴相连接。
当脱逸叉脱离脂轮时，摆锤会开始转动，推动秒针的运动。
6. 传动齿轮系统将摆锤的转动传递给分钟和小时的指针。
每一次摆锤转动，齿轮系统按照一定比例转动，使指针相应地前进。
7. 当摆锤转动一定次数后，制动脂轮会被脱逸叉重新锁住，制动摆轮的运动，停止秒针的转动。
整个过程不断循环，使钟表能够准确地显示时间。
机械钟表原理
机械钟表原理
机械钟表是一种通过机械装置来测量时间的钟表。
它的原理是利用机械装置来控制钟表的运转，从而实现时间的测量。
机械钟表的核心部件是发条、摆轮和齿轮系统。
发条是机械钟表的动力源，它是一种弹簧装置，可以储存能量。
当发条被上紧后，它会释放能量，驱动摆轮运转。
摆轮是机械钟表的节拍器，它通过摆动来控制时间的流逝。
摆轮的摆动频率是固定的，通常为每秒钟振动几百次。
齿轮系统是机械钟表的传动装置，它将摆轮的运动传递给指针，从而显示时间。
机械钟表的精度取决于摆轮的摆动频率和齿轮系统的精度。
为了提高精度，机械钟表通常会采用一些调节装置，如调节螺丝、调节锤等。
这些装置可以调整摆轮的摆动频率，从而使机械钟表的时间更加准确。
机械钟表的优点是精度高、稳定性好、寿命长。
但它也有一些缺点，如需要定期上发条、易受温度、湿度等环境因素影响、精度受到机械磨损等。
随着科技的发展，电子钟表、石英钟表等新型钟表逐渐取代了机械钟表，但机械钟表仍然受到钟表爱好者的喜爱。
机械钟表是一种经典的钟表类型，它的原理简单、精度高、寿命长。
虽然它已经被新型钟表所取代，但它仍然是钟表爱好者的心头好。
机械钟表构造及工作原理
机械钟表构造及工作原理约在16世纪初就有时计的发明,最初就是利用地心引力作为动力来源,这种时计只能安置在某一固定地方,例如高楼、墙壁上所挂的大钟,就就是以链子系住用铁做成的重锤,并绕在轮上转动;后来才发明了利用弹簧的弹力使其运转,也就就是现在钟表的发条。
这种时计在体积上缩小了许多,宛如蛋大,可以装在衣袋内,这就就是德国纽伦堡锁匠所发明的纽伦堡蛋(Nuremberg Egg),这个表的零件全就是以手工做成,因此费工费时,而且所作的每一只表个个不同。
直到19世纪,渐渐发展到机器生产制造,质量才得以控制。
直到目前为止,钟表结构的名称极不统一,即使在同一地区内亦有许多不同的称法或译名,而且世界各国对钟表零件亦缺乏统一规定。
因此,瑞士ETA机芯制造厂首先采用了以号码数来代表,以便钟表业者在配购零件时能正确无误。
不过各国厂牌机芯名称虽相同,但在结构上仍有差异,代号也会不同。
钟表的运转就是利用杠杆原理,就好像荡秋千般的来回重复,最基本的运作顺序就是由发条→中心轮→第三轮→第四轮→擒纵轮→马仔→摆轮,然后摆轮的反作用力将马仔弹回原位的一种简谐运动。
发条盒就是由钢条卷曲产生弹力所造成的力量。
一般而言,发条盒又称一番车(Barrel),就是由发条(Mainspring)、发条鼓(Barrel Drum)与发条鼓盖(Barrel Cover)所组成,并利用方孔齿轮(Ratchet Wheel)传动至中心轮等其它齿轮,就是钟表运转最重要的基础结构,就好像人类的胃袋一样,将吃进来的食物转化为能量,由于这个简单的结构方便好用,所以从古至今变化并不大。
当您听到手表〝滴答〞〝滴答〞作响宛如节拍器不停地摆动时,字盘上的秒针也随着节奏转动,让我们立刻感受到时光的不断飞逝。
造成这个节奏般的声响就是由于摆轮(Balance Wheel)受力反作用至马仔(Lever)所产生的声音。
摆轮系统就是由合金制成并以游丝(Hairspring)造成反作用力藉由推动宝石(Impulse Jewel Pin)弹回马仔(Lever),一个完美的摆轮通常就是以225度至270度的摆幅不停摆动,让时间永远生生不息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械钟表构造及工作原理
约在16世纪初就有时计的发明，最初是利用地心引力作为动力来源，这种时计只能安置在某一固定地方，例如高楼、墙壁上所挂的大钟，就是以链子系住用铁做成的重锤，并绕在轮上转动；后来才发明了利用弹簧的弹力使其运转，也就是现在钟表的发条。
这种时计在体积上缩小了许多，宛如蛋大，可以装在衣袋内，这就是德国纽伦堡锁匠所发明的纽伦堡蛋（Nuremberg Egg），这个表的零件全是以手工做成，因此费工费时，而且所作的每一只表个个不同。
直到19世纪，渐渐发展到机器生产制造，质量才得以控制。
直到目前为止，钟表结构的名称极不统一，即使在同一地区内亦有许多不同的称法或译名，而且世界各国对钟表零件亦缺乏统一规定。
因此，瑞士ETA机芯制造厂首先采用了以号码数来代表，以便钟表业者在配购零件时能正确无误。
不过各国厂牌机芯名称虽相同，但在结构上仍有差异，代号也会不同。
钟表的运转是利用杠杆原理，就好像荡秋千般的来回重复，最基本的运作顺序是由发条→中心轮→第三轮→第四轮→擒纵轮→马仔→摆轮，然后摆轮的反作用力将马仔弹回原位的一种简谐运动。
发条盒是由钢条卷曲产生弹力所造成的力量。
一般而言，发条盒又称一番车（Barrel），是由发条（Mainspring）、发条鼓（Barrel Drum）和发条鼓盖（Barrel Cover）所组成，并利用方孔齿轮（Ratchet Wheel）传动至中心轮等其它齿轮，是钟表运转最重要的基础结构，就好像人类的胃袋一样，将吃进来的食物转化为能量，由于这个简单的结构方便好用，所以从古至今变化并不大。
当您听到手表〝滴答〞〝滴答〞作响宛如节拍器不停地摆动时，字盘上的秒针也随着节奏转动，让我们立刻感受到时光的不断飞逝。
造成这个节奏般的声响是由于摆轮（Balance Wheel）受力反作用至马仔（Lever）所产生的声音。
摆轮系统是由合金制成并以游丝（Hairspring）造成反作用力藉由推动宝石（Impulse Jewel Pin）弹回马仔（Lever），一个完美的摆轮通常是以225度至270度的摆幅不停摆动，让时间永远生生不息。
钟表的主要结构，除了先前所提到的发条和摆轮，中间的主要轮系也是让时间运转的主要零件，它们就好比人类的血液不断接收发条盒传送过来的力量。
这个主要轮系包含有：（1）中心轮，又称二番车（Center Wheel or 2nd Wheel）；（2）第三轮，又称三番车（3rd Wheel）；（3）第四轮，又称四番车（4th Wheel）；（4）擒纵轮，又称五番车（Escape Wheel），这些齿轮分别担负起时、分、秒和等时节奏的传送功能。
所有动力的开始从发条旋紧发送力量至中心轮、第三轮、第四轮、擒纵轮、卡子，再到摆轮，然后摆轮反作用力至马仔使其恢复之前所在位置，如此一来，整个运转过程即可周而复始。
平日我们看到手表上时、分及秒的指针显示，他们是如何藉由齿轮分配的呢？当发条提供力量至中心轮时，中心轮会以60分钟1圈的速度进行回转，到了第三轮时则开始产生变速情形，移转至第四轮则是以60秒1圈的速度进行回转。
所以分针的显示是藉由中心轮的轴心所产生，秒针的显示是由第四轮的轴心所产生，至于时针的显示，则是藉由位于上机板连结分针轮的时轮来产生的。
一般人会发现有些手表小秒针会在6点钟或9点钟方位，这就是依照第四轮的位置来决定。
另外大秒针的设计则是在第四轮加装一传动齿轮系，使秒针的位置得以变换。
