模拟电子技术课程习题 第六章 放大电路中的反馈
模拟电子技术第六章 负反馈技术练习题及解答
第六章 负反馈技术练习题及解答6.3电路如题6.3图所示，是找出各电路中的反馈元件，并说明是直流反馈还是交流反馈。
解：应用瞬时极性法判断，如题6.3图所示。
可知图(a) 由电阻R 4引入级间交流电流并联负反馈；由电阻R 3 和R 6引入本级直流负反馈和交流电流串联负反馈。
图(b) 由电阻R 4引入级间直流负反馈和交流电流并联负反馈；由电阻R 3 和R 6引入本级直流负反馈和交流电流串联负反馈。
图(c) 由电阻R 4引入本级交流电压并联负反馈；由电阻R 5引入本级直流负反馈。
6.5 大电路开环时的波特图如题6.5图所示，现引入电压串联负反馈，中频时的反馈深度为dB 20，试求引入反馈后的uf A 、lf f 、hf f 。
解：由于dB F 20lg 20题6.3图u (a)(b)uu即 101=+=AB F故 dB dB A dB A uo uf 4020)()(=-=100=uf AHz AB f f L lf 10101001==+=MHz f AB f h hf 11010)1(5=⨯=+=6.7电路如题6.7图所示，请按要求应入反馈。
（1） 使图(a)所示电路的u o 稳定； （2） 使图(b)所示电路的i o（3） 使图(c)60 40 20-90o -135-180-225-270题6.5图题1.2图o (a)E (b)CE E+ － u o (c)解：（1）要使图(a)所示电路的u o 稳定，则应引入电压负反馈。
如图(a)所示应用瞬时极性法判断可知：只能引入电压并联负反馈。
只需将反馈电阻f R 连接到图(a)电路的A 、B 两点即可。
（2）要使图(b)所示电路的i o 稳定，则应引入电流负反馈。
如图(b)所示应用瞬时极性法判断可知：只能引入电流并联负反馈。
只需将反馈电阻f R 连接到图(b)电路的A 、B 两点即可。
（3）要使图(c)所示电路的输入电阻提高，则应引入串联负反馈。
如图(c)所示应用瞬时极性法判断可知：只能引入电流串联负反馈。
模拟电子技术第6章题
第六章放大电路中的反馈一、填空题1.在交流放大电路中引用直流反馈的作用是稳定静态工作点。
2.在反馈放大电路中用来判定正、负反馈的常用方法是瞬时极性法。
3.在放大电路中引入反馈后，使净输入减小的反馈叫负反馈，若使净输入增大的反馈叫正反馈。
4.放大电路中引入电压并联负反馈后，放大电路闭环输入电阻将变小，输出电阻将变小。
5.在四种反馈组态中，能够使输出电压稳定，并提高输入电阻的反馈是串联电压负反馈。
6.在四种反馈组态中，能够使输出电压稳定，并降低输入电阻的反馈是并联电压反馈。
7.在四种反馈组态中，能够使输出电流稳定，并降低输入电阻的反馈是并联电流负反馈。
8.在四种反馈组态中，能够使输出电流稳定，并提高输入电阻的反馈是串联电流负反馈。
9.引用负反馈的放大电路，无反馈时增益A、闭环反馈A f与反馈系数F三者的关系是A f=A/（1+AF），反馈深度是|1+AF|，深度负反馈的条件是|1+AF|>>1。
10.︱1+AF︱的值是衡量负反馈程度的一个重要指标，称为反馈深度，其值越大，反馈放大电路的闭环放大倍数越小。
11.若降低放大电路的输出电阻，应当引用电压负反馈，若提高放大电路的输入电阻，应当引用串联负反馈，若两者均满足，应当引用电压串联负反馈。
12.若提高放大电路的输出电阻，应当引用电流负反馈，若降低放大电路的输入电阻，应当引用并联负反馈，若两者均满足，应当引用电流并联负反馈。
13.采用（电压）负反馈，能稳定输出电压；采用（电流）负反馈，能稳定输出电流。
14.采用（串联）负反馈，能提高输入电阻，采用（并联）负反馈，能减小输入电阻。
二、选择题1.直流负反馈是指 C 。
A、存在于RC耦合电路中的负反馈B、放大直流信号时才有的负反馈C、直流通路中的负反馈D、只存在于直接耦合电路中的负反馈2.交流负反馈是指 D 。
A、只存在于阻容耦合电路中的负反馈B、只存在于变压器耦合电路中的负反馈C、放大正弦信号时才有的负反馈D、交流通路中的负反馈3.对于放大电路，所谓开环是指 B 。
模电课后答案-第六章课后答案
第六章答案负反馈放大电路1．试通过反馈的组成框图说明反馈的概念和特点。
反馈:就是将电路的输出电压（或电流）的一部分（或全部），通过一定的电路元件（反馈网络），以一定的方式送回到输入端，以影响输入电压（或电流）的过程。
图反馈放大电路的组成框图反馈必须包括正向传输的基本放大电路部分和将输出信号反馈回输入端的反向传输部分形成的闭环回路，反馈体现了输出信号对输入信号的反作用。
其中x i为输入信号，x o为输出信号，x f为反馈信号，x id为输入信号与反馈信号进行比较求和后得到的净输入信号。
所以有：x id=x i-x f 或x id=x i+x f，前者使净输入量减小，称为负反馈；反者使净输入量增大，称为正反馈。
2．什么是正反馈、负反馈？如何判断放大电路的正、负反馈？负反馈：引入的反馈信号x f削弱了原来输入信号x i，使净输入信号x id减小，增益|A|下降。
负反馈多用于改善放大器的性能。
正反馈：引入的反馈信号x f加强了原来输入信号x i，使净输入信号x id增大，增益|A|上升。
正反馈多用于振荡电路。
判断正、负反馈常采用“瞬时极性法”。
瞬时极性法的思路是：先假定放大电路的输入信号在某一瞬间有一个正极性的变化，用符号“+”（或↑）表示，然后从输入到输出逐级标出放大电路各点的瞬时极性或有关支路电流的瞬时流向，再得到反馈信号的极性。
最后判断反馈信号是增强还是削弱了净输入信号，如果削弱，则是负反馈，反之则是正反馈。
3．什么是电流反馈、电压反馈？如何判断？它们的作用是什么？反馈信号的采样对象是输出电压，称为电压反馈。
反馈信号的采样对象是输出电压，称为电压反馈。
电压反馈和电流反馈的判断方法可以用“输出短路法”，即假设输出电压v o=0，即令输出端交流负载短路（R L=0），若反馈信号仍然存在，则说明反馈信号与输出电压无直接关系，证明是电流反馈，否则为电压反馈。
4．什么是串联反馈、并联反馈？如何判断？串联反馈：反馈信号是串接在输入回路中，与输入信号在输入回路以电压相加减形式决定净输入电压，即v id=v i－v f。
放大电路中的反馈参考答案
放大电路中的反馈参考答案Prepared on 21 November 20212016第六章放大电路中的反馈答案科目:模拟电子技术题型:填空题章节:第六章放大电路中的反馈难度:全部-----------------------------------------------------------------------1.要想实现稳定静态电流I C，在放大电路中应引入直流负反馈。
2.要稳定输出电流，放大电路中应引入电流负反馈。
3.要提高带负载能力，放大电路中应引入电压负反馈。
4.减小放大电路向信号源索取的电流应引入串联负反馈。
5.负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u=1000。
6.负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。
7.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益A u=2000。
8.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数F u=0.095。
9.在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。
10.在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。
11.放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。
12.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为20dB。
13.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为0.009。
14.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。
第6章放大电路中的反馈反馈概念与
+ -
A
u
N
R1
+
R2
+
uo
+ up u
D
+
A
u
N
R1
- R2
-
uo +
uI
iF
iI + iN
R1 uN
- A R2 +
-
uo
-
+
（a） 净输入减小
uD=uP-uN
负反馈
（b） 净输入增大
uD=uP-uN
正反馈
（c） 净输入减小
iN=iI-iF 负反馈
判断Rf是否有反馈，若是，判断反馈
的极性（图6.4.1）。
6.2 负反馈放大电路的组态
负反馈放大电路的作用：——稳定输出
uI
+
u
+A
uo
D-
RL
RL变化
uo
uN
uD=uI-uf
uo
6.2.1 负反馈放大电路分析要点
负反馈放大电路概述：
1.交流负反馈提高放大电路输入/输出稳定比例关系。 (抑制外界因素干扰)
2.反馈是对输出的取样。 3.负反馈本质是输入与反馈量相减，通过调整净输入 来调整输出。 负反馈的分类方法： 输出看：反馈量取自输出电压还是电流 输入看：电压叠加（串联）还是电流叠加（并联）
uI +
-
R1
u F
uD -+A1
+
-
- R2
uo1
R3
-+A2
+
uo
C R4
R4在两级中引入直流/交流负反馈 R3在后级引入交流/直流负反馈（局部反馈）

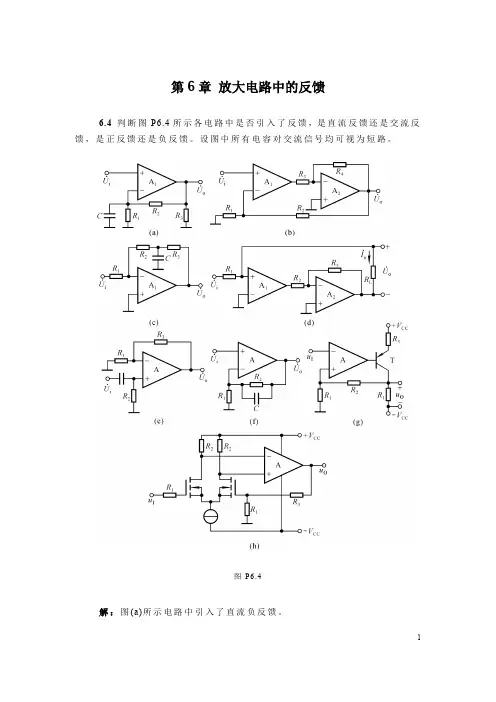

模拟电子技术第6章放大电路中的反馈题解
U o I o RL I o RL RL Ui I i R1 I f R1 R1 R Uo Uo 1 3 R1 Ui Uf Uo Uo 1 Ui Uf R Uo Uo 1 2 R1 Ui Uf R Uo Uo 1 3 R1 Ui Uf
6 .9 分 别 估 算 图 P 6.5(a) 、 (b ) 、 (e ) 、 (f) 所 示 各 电 路 在 深 度 负 反 馈 条 件 下 的
6.7 分 别 判 断 图 P 6.5(a ) 、 (b ) 、 (e) 、 (f) 所 示 各 电 路 中 引 入 了 哪 种 组 态 的 交 流负反馈。 解 ： 图 (a) 所 示 电 路 引 入 了 电 压 并 联 负 反 馈 。 图 (b) 所 示 电 路 引 入 了 电 压 串 联 负 反 馈 。 图 (e) 所 示 电 路 引 入 了 电 流 并 联 负 反 馈 。 图 (f) 所 示 电 路 引 入 了 电 流 串 联 负 反 馈 。
(b)
(d)
图 P6.5
解 ： 图 (a) 所 示 电 路 中 引 入 了 交 、 直 流 负 反 馈 。 图 (b) 所 示 电 路 中 引 入 了 交 、 直 流 负 反 馈 。 图 (c) 所 示 电 路 中 通 过 R s 引 入 直 流 负 反 馈 ， 通 过 R s 、 R 1 、 R 2 并 联 引
3
电压放大倍数。 解：各电路在深度负反馈条件下的电压放大倍数如下：
(a) Ausf =
(b) Auf =
R U o -I f Rf - f Rs Us Ii Rs
R Uo Uo = 1+ 4 R1 Ui Uf
(e) Ausf =
I (R R Байду номын сангаас R (R R ) U o I o ( R4 RL ) = o 4 L = (1+ 1 ) 4 L R2 R2 Rs Us I f Rs Io Rs
模拟电子技术电子教案：第六章--放大电路的反馈
第六章 放大电路的反应〖主要内容〗1、根本概念反应、正反应和负反应、电压反应和电流反应、并联反应和串联反应等根本概念；2、反应类型判断：有无反应？是直流反应、还是交流反应？是正反应、还是负反应？3、交流负反应的四种组态及判断方法；4、交流负反应放大电路的一般表达式；5、放大电路中引入不同组态的负反应后，对电路性能的影响；6、深度负反应的概念，在深度负反应条件下，放大倍数的估算；〖本章学时分配〗本章分为3讲，每讲2学时。
第十九讲 反应的根本概念和判断方法及负反应放大电路的方框图一、 主要内容1、反应的根本概念 1〕什么是反应反应：将放大器输出信号的一局部或全部经反应网络送回输入端。
反应的示意图见以下图所示。
反应信号的传输是反向传输。
开环：放大电路无反应，信号的传输只能正向从输入端到输出端。
闭环：放大电路有反应，将输出信号送回到放大电路的输入回路，与原输入信号相加或相减后再作用到放大电路的输入端。
图示中i X 是输入信号，f X是反应信号，i X '称为净输入信号。
所以有 f i i X X X -='2) 负反应和正反应负反应：参加反应后，净输入信号iX ' <iX ，输出幅度下降。
应用：负反应能稳定与反应量成正比的输出量，因而在控制系统中稳压、稳流。
正反应：参加反应后，净输入信号iX ' >iX ，输出幅度增加。
应用：正反应提高了增益，常用于波形发生器。
3) 交流反应和直流反应直流反应：反应信号只有直流成分；交流反应：反应信号只有交流成分；交直流反应：反应信号既有交流成分又有直流成分。
直流负反应作用：稳定静态工作点；交流负反应作用：从不同方面改善动态技术指标，对Au、Ri、Ro有影响。
2、反应的判断1〕有无反应的判断〔1〕是否存在除前向放大通路外，另有输出至输入的通路——即反应通路；〔2〕反应至输入端不能接地，否那么不是反应。
2〕正、负反应极性的判断之一—瞬时极性法〔1〕在输入端，先假定输入信号的瞬时极性；可用“+〞、“-〞或“↑〞、“↓〞表示；〔2〕根据放大电路各级的组态，决定输出量与反应量的瞬时极性;〔3〕最后观察引回到输入端反应信号的瞬时极性，假设使净输入信号增强，为正反应，否那么为负反应。
模拟电子技术课程习题第六章放大电路中的反馈
第六章放大电路中的反馈要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性负反馈放大电路产生自激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。
2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。
3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻。
在讨论反馈对放大电路输入电阻Ri的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的：a.负反馈增大Ri ，正反馈减小Ri；b.串联反馈增大Ri ，并联反馈减小Ri；c.并联负反馈增大Ri ，并联正反馈减小Ri；d.串联反馈增大Ri ，串联正反馈减小Ri；选择正确的答案填空。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章放大电路中的反馈要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到一个由电压控制的电流源应选用[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益A iuf= I O/U i稳定应选[ ] A.电压串联负反馈 B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益A uif=U O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益A iif=I O/I i稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性负反馈放大电路产生自激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益A f将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益A f将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。
2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。
3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻。
在讨论反馈对放大电路输入电阻R i的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的：a.负反馈增大R i，正反馈减小R i；b.串联反馈增大R i，并联反馈减小R i；c.并联负反馈增大R i，并联正反馈减小R i；d.串联反馈增大R i，串联正反馈减小R i；选择正确的答案填空。
1、反馈放大电路的含义是。
(a.输出与输入之间有信号通路，b.电路中存在反向传输的信号通路，c.除放大电路以外还有信号通路)2、构成反馈通路的元器件。
(a.只能是电阻、电容或电感等无源元件，b.只能是晶体管、集成运放等有源器件，c.可以是无源元件，也可是以有源器件)3、反馈量是指。
(a.反馈网络从放大电路输出回路中取出的信号，b.反馈到输入回路的信号，c.反馈到输入回路的信号与反馈网络从放大电路输出回路中取出的信号之比)4、直流负反馈是指。
(a.只存在于直接耦合电路中的负反馈，b.直流通路中的负反馈，c.放大直流信号时才有的负反馈)5、交流负反馈是指。
(a.只存在于阻容耦合及变压器耦合电路中的负反馈，b.交流通路中的负反馈，c.放大正弦波信号时才有的负反馈)选择正确的答案填空。
1、在放大电路中，为了稳定静态工作点，可以引入；若要稳定放大倍数，应引入；某些场合为了提高放大倍数，可适当引入；希望展宽频带，可以引入；如要改变输入或输出电阻，可以引入；为了抑制温漂，可以引入。
(a.直流负反馈，b.交流负反馈，c.交流正反馈，d.直流负反馈和交流负反馈)分析下列三种情况，指出它们各应采用的哪种类型的正弦波振荡电路（,,c.石英晶体），它们的放大电路部分目前一般由哪种元器件组成（d.集成运放，e.分立元件）。
将答案填在各小题后的括号内，只填答案的字母标号）1．某实验室要求正弦信号发生器的频率在10Hz~10kHz范围内可调。
（）2．某仪器中的正弦波振荡电路要求频率在10MHz~20MHz范围内可调。
（）3．一电子设备中要求振荡电路的频率为20MHz，且频率稳定度达10-8。
（）判断下列说法是否正确（在括号中画√或×）1、在负反馈放大电器中，在反馈系数较大的情况下，只在尽可能地增大开环放大倍数，才能有效地提高闭环放大倍数。
（）2、在负反馈放大电路中，放大级的放大倍数越大，闭环放大倍数就越稳定。
（）3、在深度负反馈的条件下，闭环放大倍数1iAF≈，它与反馈系数有关，而与放大器开环时的放大倍数A无关，因此可以省去放大通路，仅留下反馈网络，来获得稳定的闭环放大倍数。
（）4、在深度负反馈的条件下，由于闭环放大倍数1iAF≈，与管子参数几乎无关，因此可以任意选用晶体管来组成放大级，管子的参数也就没有什么意义了。
（）5、负反馈只能改善反馈环路内的放大性能，对反馈环路之外无效。
（）6、若放大电路的负载固定，为使其电压放大倍数稳定，可以引入电压负反馈，也可以引入电流负反馈。
（）7、电压负反馈可以稳定输出电压，流过负载的电流也就必然稳定，因此电压负反馈和电流负反馈都可以稳定输出电流，在这一点上电压负反馈和电流负反馈没有区别。
（）8、串联负反馈不适用于理想电流信号源的情况，并联负反馈不适用于理想电压信号源的情况。
（）9、任何负反馈放大电路的增益带宽积都是一个常数。
（）10、由于负反馈可以展宽频带，所以只要负反馈足够深，就可以用低管代替高频管组成放大电路来放大高频信号。
（）11、负反馈能减小放大电路的噪声，因此无论噪声是输入信号中混合的还是反馈环路内部产生的，都能使输出端的信噪比得到提高。
（）12、只要具有正反馈，电路就一定能产生振荡。
（）13、只要满足正弦波振荡的相位平衡条件，电路就一定振荡。
（）14、凡满足振荡条件的反馈放大电路就一定能产生正弦波振荡。
（）15、正弦波振荡电路的振荡与负反馈放大电路的振荡在本质上是相同的，都是由反馈信号维持放大器的输入。
（）16、正弦波振荡电路自行起振的幅值条件是|AF|=1。
（）17、．正弦波振荡电路维持振荡的条件是AF=-1。
（）18、正弦波振荡的幅值平衡条件是|X f|=|X i|(即反馈回放大器输入端的信号幅值与原输入信号幅值相等)。
（）19、对于正弦波振荡电路而言，只要不满足相位平衡条件，即使放大电路的放大倍数很大，也不可能产生正弦波振荡。
（）20、在正弦波振荡电路中，只允许存在正反馈，不允许引入负反馈（），而在以放大输入信号为目标的放大电路中，只允许有负反馈，不允许引入正反馈。
（）一个放大电路具有直流负反馈和电流并联式交流负反馈，试问这些反馈有哪些作用（判断下列答案是否正确，在括号中用√或×表示）1、稳定输出电压（）2、稳定输出电流（）3、增加输出电阻（）4、减小输出电阻（）5、增大输入电阻（）6、减小输入电阻（ ）7、增大工作点电流（ ）8、稳定工作点电流（ ）在通过实验观察负反馈改善非线性失真波形时，下列哪种（或哪些）方法是正确的：a.反馈前、后的输入信号电压不变，使反馈后的输出电压减小；b.在加负反馈进增大输入信号电压，使反馈后的输出电压幅值保持在反馈前的水平；c.在加负反馈时增大输入信号电压，直至输出电压波形将出现顶部削平或底部削平的失真。
若要提高多级放大电路的输入电阻，可以采取哪些措施（从已学过的知识中举出三种可行的方法，其中必须至少有一种为某种方式的反馈）在交流负反馈的四种组态（a.电压串联，c.电压并联，b.电流串联，d.电流并联）中：1、要求跨导增益0iuf iI A U 稳定应选用哪一种 2、要求跨导增益0uif iU A I 稳定应选用哪一种 3、要求电压增益0uuf iU A U 稳定应选用哪一种 4、要求电流增益0iifi I A I 稳定应选用哪一种6．22为了稳定静态工作点，可以引入 反馈，如要改变输入或输出电阻，可以引入 反馈。
6．23在放大电路中，为了稳定静态工作点，可以引入 反馈；如希望减小放大电路从信号源索取的电流，则可采用 反馈。
6．24 选择填空（只填写答案的字母标号）1．自激振荡是指在 （a.外加输入激励，b.没有输入信号）时，电路中产生了 （a.有规则的，b.随机的）和 （a.持续存在的,b.瞬间消失的）输出波形的现象。
输出波形的变化规律取决于（a.|A|,b.|F|,c.|AF|,d.|A f|）为无限大。
2．一个实际的正弦波振荡电路绝大多数属于（a.负反馈，b.正反馈）电路，它主要由（a.放大电路和反馈网络，b.放大电路、反馈网络和隐频网络，c.放大电路、反馈网络和选频网络）组成。
为了保证振荡幅值稳定且波形较好，常常还需要（a.屏蔽，b.延迟，c.稳幅，d.微调）环节。
3．产生低频正弦波一般可用振荡电路，产生高频正弦波可用振荡电路。
要求频率稳定性很高，则可用振荡电路。
（,,c.石英晶体）填空：1、已知某放大电路在输入信号电压为1mV时，输出电压为1V；当加负反馈后达到同样的输出电压时需加输入信号为10mV。
由此可知所加的反馈深度为dB，反馈系数为。
2、若要求负反馈放大电路的闭环电压增益A uf为40dB，而且当开环电压增益A u变化10%时，A uf的变化为1%，则开环电压增益A u应为dB。
3、若放大电路开环时的输出电阻为1kΩ，非线性失真系数为10%，在与闪一个小题相同的负反馈条件下，闭环后的非线性失真系数将变为。
如已知引入的是电压反馈，则输出电阻将变为。
某电压中联负反馈放大电路，开环增益A u=104，反馈系数F u=。
1、求闭环增益A uf；2、设温度降低，静态工作点Q下降，使|A u|下降10%，求此时闭环增益A uf。
由于某种型号晶体管的参数变化使放大电路的电压增益改变20%，现希望引入负反馈后的增益为-100，而其变化只有1%。
请计算所需的开环增益A u和反馈系数F u。
一个电压串联反馈放大电路，在输入中频信号且输出电压波形不失真的情况下测量一级数据（见表）。
试估算这个电路的反馈系数、反馈深度及闭环输出电阻。
设反馈网络对开环放大电路的负载效应可以忽略不计。
表某电路的电压放大倍数为104，引进负反馈后变为102，求反馈系数F 。
若引进反馈前电路的非线性失真系数为8%，求引进反馈后的非线性失真系数。
如果要求一个放大电路的非线性失真系数由10%减至%，同时要求该电路从信号源取的电流尽可能小，负载电阻R L 变化时输出电压尽可能稳定。
1、应当引入什么样的负反馈2、若引入反馈前电路的放大倍数A=104，问反馈系数应为多大3、为保持输出电压幅值不变，输入电压幅值应如何变化变为多大（如增大到原来的多少倍或减小到源来的几分之一）4、引入反馈后的电路的放大倍数为多大已知放大电路的输出噪声电压是电路内部产生，与输入售我关，现要将该电路的信噪比提高20dB ，问应引入多深的负反馈若引入反馈前的A u =1000，问反馈系数F u =闭环放大倍数A uf =引入反馈后输入电压U i 应如何变化如果在提高信噪比的同时还要求提高输入电阻和降低输出电阻，你认为应引入什么形式的负反馈某负反馈放大电路的开环放大倍数为50，反馈系数为，问闭环放大倍数为多少一个电压串联负反馈放大电路，无反馈时的电压放大倍数A u =5×103，上限频率f H =10kHz 。
