沥青混合料沥青的含量测试方法油石比
沥青混合料沥青的含量测试方法油石比
8．沥青混合料沥青的含量测试方法（油石比）
（一）射线法：适用于热拌热铺沥青混合料路面施工时的沥青用量检测使用，以快速评定拌和厂产品质量。
（二）离心分离法：本方法适用于热拌热铺沥青混合料路面施工时的沥青用量检测）以评定拌和厂产品质量。
此法也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。
1）准备工作（1）在拌和厂从运料卡车采取沥青混合料试样，放在金属盘中适当拌和，待温度稍下降至100℃以下时，用大烧杯取混合料试样质量1000-1500g左右（m）（粗粒式沥青混合料用高限，细粒式用低限，中粒式用中限），准确至0.1g。
（2）如果试样是路上用钻机法或切割法取得的，应用电风扇吹风使其完全干燥，置微波炉或烘箱中适当加热后成松散状态取样，但不得用锤击以防集料破碎。
2）试验步骤（1）向装有试样的烧杯中注入三氯乙烯溶剂，将其浸没，记录溶剂角量浸泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。
注：也可直接在离心分离器中浸泡。
（2）将混合料及溶液倒人离心分离器，用少量溶剂将烧杯及玻璃棒上的粘附物全部洗入分离容器中。
（3）称取洁净的圆环形滤纸质量，准确至0.01g。
注意，滤纸不宜多次反复使用，有破损者不能使用，有石粉粘附时应用毛刷清除干净。
（4）将滤纸垫在分离器边缘上，加益紧固。
在分离器出口处放上回收瓶，上口应注意密封，防止流出液成雾状散失。
（5）开动离心机，转速逐渐增至3000r／min，沥青溶液通过排出口注人回收瓶中，待流出停止后停机。
（6）从上盖的孔中加入新溶剂，数量相同。
稍停3-5min后，重复上述操作，如此数次直至流出的抽提液成清彻的淡黄色为止。
（7）卸下上盖，取下圆环形滤纸，在通风橱或室内空气中蒸发后放人105℃±5℃的烘箱中干燥，称取质量，其增重部分（m2）为矿粉的一部分。
③将容器中的集料仔细取出，在通凤橱或室内空气中蒸发后放人：105℃±5℃的烘箱中烘干（一般需4h），然后放人大干燥器中冷却至室温，称取集料质量（m1）。
（9）用压力过滤器过滤回收瓶中的沥青溶液，由滤纸的增重购得出泄漏入滤液中矿粉。
如元压力过滤器时，也可用燃烧法测定。
（10）用燃烧法测定抽提液中矿粉质量的步骤如下：①将回收瓶中的抽提液倒人量筒中，准确定量至（Va）mL。
②充分搅匀抽提液，取出10mL （Vb）放人增蜗中，在热浴上适当加热使溶液试样变成暗黑色后，置高温炉[（500-600）℃]中烧成残渣，取出坩埚冷却。
③向坩埚中按每1g残渣5mL的用量比例，注入
碳酸铵饱和溶液，静置lh后放人105℃±5℃炉箱中干燥。
④取出后放在干燥器中冷却，称取残渣质量（m4）。
计算沥青混合料中矿料的总质量。
计算沥青混合料中的沥青含量和油石比
3）报告：同一沥青混合料试样至少平行试验两次，取平均值作为试验结果。
两次试验结果的差值应小于0.3％，当大于0.3％但小于0.5％时，应补充平行试验一次，以3次试验的平均值作为试验结果；3次试验的最大值与最小值之差不得大于0.5％。
（三）回流式抽提仪法：1、本方法适用于沥青路面施工的沥青用量检测使用，以评定施工质量，也适用于旧路调查中检测沥青路面的沥青用量。
但对煤沥青路面，需有煤沥青的游离碳含量的原始测定数据。
1）准备工作：（1）准备好滤纸筒。
如没有滤纸筒时也可将大张定性滤纸卷成2-3层的圆筒状，下部摺成平底（大小接近铜筛网内部尺寸），用一细线捆好以防散开，底面再铺一张滤纸和一层脱脂棉，称合计质量（m1）后，仔细置铜网筛筒内。
（2）将溶剂注入抽提筒内，其用量可根据试样质量确定，一般约为试样的1-1.5倍。
（3）采集沥青混合料试样。
当试样已冷却结块或系从路上钻取的芯样时，应置微波炉或烘箱内加热（石油沥青不高于100℃，煤沥青不高于80℃），使之呈松散状态（注意不得用锤打碎）。
需要时，须用电风扇充分吹干1h以上，预先测定试样的水分含量。
（4）称取松散的沥青混合料试样1kg（m)，准确至1g，轻轻放人铜网筛筒的滤纸筒内。
（5）将盛有试样的铜网筛筒放人抽提筒内的铜柱上，盖好水冷凝器。
2）试验步骤：（1）检查抽提仪是否全部装妥。
（2）开放进水阀，使冷水流入冷凝器，充满后不断由排水阀流出。
（3）接通电路，加热抽提筒内的溶剂至沸腾后，其蒸汽上升遇冷凝器冷凝后滴人铜网筛筒溶洗混合料试样中的沥青，并通过滤纸流至抽提筒内。
如此反复溶洗，至试样中的沥青被溶解洗净为止。
这一过程一般需要8-10h。
（4）抽提结束，关闭电源。
待冷却后关闭进水阀，取下冷凝器，仔细将筒网筛筒取出，置通风橱内晾干，再将装有矿料的滤纸筒置干净的金属盘中，并置烘箱「（105±5）℃〕内烘至恒重，一般需4h。
（5）分别称取烘干的矿料质量（m2）及带用矿粉的滤纸筒、脱脂棉质量（m3）。
（6）测定抽提溶液中矿粉质量：①将抽提筒中的抽提溶液搅动后倒人量筒中，并用少量溶剂摇洗抽提筒数次，清洗的溶液并入量筒中，记录量筒内抽提液的体积（V1），准确至mL。
②搅匀量筒内抽提液后，约取10mL溶液倒人一已称重的磁蒸发皿（m4）中，并记录用于量测部分的抽提
溶液体积（V2）。
③将蒸发皿移置电热板或砂浴上适当加热，使溶剂蒸发、干燥。
④将蒸发皿移人高温炉内加热至暗红色[（500-600）℃]后，冷却至室温。
⑤按每1g残余物约5mL的比例向蒸发皿内注入饱和碳酸铵溶液，在室温下使蒸发皿中残余物浸渍lh，然后置烘箱[（105±5）℃]中烘至恒重。
⑥将恒重的蒸发皿置干燥器中冷却后称其质量（m5），作为矿粉的一部分。
（1）计算沥青路面或混合料试样的沥青含量。
（2）如试样为煤沥青路面时，煤沥青含量应进行修正。
5．报告同一试样至少平行试验两次，其差值不大于0.3%时，取其平均值作为试验结果。
（四）脂肪抽提器法方法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，此法也适用于旧路调查时检测沥青混合料的沥青用量。
1）准备工作：（1）在拌和厂或施工现场采取沥青混合料试样，放在金属盘中适当拌和，待温度稍下降至100℃以下时，取混合料试样质量200g左右（m），准确至0.1g。
（2）如果试样是路上用钻机法或切割法取得的，应待其干燥，置微波炉或烘箱中适当加热后成松散状态取样，但不得用锤击以防集料破碎。
（3）安装滤纸筒于脂肪抽提器中，如无滤纸筒时，可用大张滤纸裁成约180mm x 400mm大小，然后将其卷成直径约40mm、长140mm的纸筒。
注意，卷纸时应一边卷一边将底边招好，卷好后用线将纸筒上口系牢。
用一块脱脂棉花垫在筒底，将已称重的沥青混合料装人滤纸筒内，上面再盖一层脱脂棉，滤纸筒内的棉花均应称量（mp），至0.01g。
2）试验步骤：（1）向蒸馏烧瓶中注入三氯乙烯溶剂至其容量的50%-70％，安装滤纸筒；再向脂肪抽提器中注入溶剂约200mL；并用少量溶剂将烧杯及玻璃棒上的粘附物全部洗人滤纸筒中。
（2）安装回流冷凝器，开放冷却水，试验过程中调节水量至回流冷凝器中溶剂蒸发为度。
（3）开始加热烧瓶，热量由小到大，至烧瓶中的三氯乙烯溶剂受热沸腾。
在强热下，溶剂不断蒸发，经过冷凝器冷却滴人滤纸筒中，逐渐溶解、冲洗混合料中的沥青，冲洗的溶剂进入烧瓶。
如此循环反复，直至溶剂清澈透明为止。
（4）停止加热，回流冷凝器继续通水回流约20min。
（5）关闭冷却循环水，拆下冷凝器，仔细从脂肪抽提仪中取出滤纸筒，将其竖立在大烧杯中，放通风橱内，
让矿料中残留的溶剂滴尽，然后移人搪瓷盘中，待溶剂自然蒸发干燥，连同滤纸筒、棉花及矿料一起放人105℃+-5℃烘箱中，烘干至恒重（通常为4h）。
（6）将滤纸筒、棉花、烘干的矿料从烘箱中取出，置干燥器中冷却至室温，然后分别称量滤纸筒及棉花
的质量（ms），准确至0.01g；称取矿料质量（m1）准确至0.1g。
滤纸及棉花的增重为矿粉的一部分。
（7）用压力过滤器过滤蒸馏烧瓶中的沥青溶液，由滤纸的增重m3得出泄漏人滤液中矿粉的质量。
计算沥青混合料中矿料的总质量。
计算沥青混合料中的沥青含量、油石比。
沥青混合料中沥青含量试验
沥青混合料中沥青含量试验沥青混合料的沥青含量是沥青的质量战沥青混合料总质量的之比,也叫油石比,使沥青混合料配合比的重要指标,也是影响沥青路面质量与工程造价的关键指标, 沥青混合料中的沥青含量测定方法主要有:射线法、离心分离法、回流式抽屉仪法、脂肪抽提器法四种。
由于回流式抽提仪法的准确性较差，现在较少使用，而脂肪抽提器法只在国外较普遍采用，国内由于材料原因也较少使用，所以本节只介绍射线法和离心分离法。
离心分离法1、目的与使用范围离心分离法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。
2、仪器与材料离心抽提仪（离心分离器转速大于3000r/min ）、圆环形滤纸、回收瓶（大于1700mL）、压力过滤装置、天平（感量0.01g、1mL 各一个）、量筒、电烘箱（能自动调节温度）、三氯乙烯、碳酸铵饱和溶液等。
3、方法与步骤（1）试验取样1）施工现场可以从拌和场直接进行取样，温度下降至10 0C以下时，用大烧杯去混合料试样质量1 0 0 0〜1 5 0 0 g左右（粗粒式用高限，细粒式用低限，中粒式用中限）,准确至0.1g。
2）旧路可用钻机法或切割法进行取样的，用电风扇将其吹干燥，并置微波炉或烘箱中适当加热成松散状态后称取规定的数量，但不得用锤击以防集料破碎。
（2）实验步骤1）向装有试样的烧杯中注入三氯乙烯溶剂，将其浸泡3 0min，并用玻璃棒适当搅动混合料，且记录溶剂用量，使沥青充分溶解。
注：也可直接在离心分离器中浸泡。
2）将混合料及溶液全部倒入离心分离器。
3）称取洁净的圆环形滤纸（不宜重复使用）质量，准确至0.01g,并将滤纸垫在分离器边缘上，紧固盖子，将回收瓶放在分离器出口处。
注意上口密封，防止流出液成雾状散失。
4）开动离心机，转速逐渐增至3 0 0 0 r/min，沥青溶液停止流出后停机。
沥青混合料油石比计算公式
沥青混合料油石比计算公式
沥青混合料是道路建设中常用的材料之一，它由沥青和矿料骨料混合而成。
在沥青混合料的生产过程中，油石比是一个非常重要的参数，它直接影响着混合料的质量和性能。
下面我们来介绍一下沥青混合料油石比的计算公式。
沥青混合料油石比的计算公式为：
油石比 = 沥青质量 ÷ 矿料骨料总质量
其中，沥青质量指的是混合料中沥青的质量，矿料骨料总质量指的是混合料中所有矿料骨料的质量之和。
油石比是一个非常重要的参数，它直接影响着混合料的质量和性能。
一般来说，油石比越大，混合料中的沥青含量就越高，混合料的黏度也就越大，这样可以提高混合料的稳定性和耐久性。
但是，油石比过大也会导致混合料的弹性模量降低，从而影响混合料的强度和耐久性。
因此，在实际生产中，需要根据不同的道路类型和使用环境来确定合适的油石比。
一般来说，高速公路和机场跑道等高强度道路需要使用油石比较小的混合料，以提高混合料的强度和耐久性；而城市道路和低速公路等低强度道路则可以使用油石比较大的混合料，以提高混合料的稳定性和耐久性。
沥青混合料油石比是一个非常重要的参数，它直接影响着混合料的质量和性能。
在实际生产中，需要根据不同的道路类型和使用环境来确定合适的油石比，以保证混合料的质量和性能。
沥青混合料油石比设计方法
马歇尔设计方法
试验所用的仪器设备主要有马歇尔试仪、恒温 水槽、烘箱、天平、温度基、开尺 马歇尔自动试验 仪包括主机、测力装 置、流值测量装置、 打印装置及相关附件。
马歇尔设计方法
原理和步骤：
1、准备工作 (1) 按标准击实法成型马歇尔试件，其尺寸应符合规范规定，一组试 件的数量最少不得少于4个。 (2) 量测试件的直径及高度。 (3) 按规范规定的方法测定试件的密度、计算有关物理指标。 (4) 将恒温水槽调节至要求的试验温度。
沥青体积法
综合确定总油石比
混合料中总的沥青用量应包括被集料 吸收的沥青、成膜沥青和自由沥青，即沥 青膜厚法确定结构油石比和空隙体积法确 定自由油石比方法中确定的沥青用量之和 。
沥青体积法
关于沥青体积法的讨论
沥青体积法运用了混合料中沥青膜的 厚度估算和空隙率反推沥青用量的方法， 得出的油石比最大。此方法优点在于试验 量较小且易于操作，但是由于细集料比表 面积较大，因此会造成空隙率反推自由沥 青用量时重复计算了一部分细集料表面的 成膜沥青，因此结果偏大，准确性还有待 提高。
最大粘结力法
最大粘结力法的原理
最大粘结力法
依据莫尔强度理论，沥青浑浑燃料的抗 压强度R和抗拉强度r取决于其内摩阻力φ 和粘结力C：
由此可以推出： 即沥青混合料 黏结力C可以通过抗压强度R和抗拉强度r的 乘积来确定，即可用R和r的乘积为指标来 确定最佳油石比。
最大粘结力法
最大粘结力法确定油石比的步骤：
沥 青 体 积 法
沥青膜厚法确定 结构油石比
空隙体积法确定 自由油石比
沥青体积法
沥青膜厚法确定结构油石比
沥 青 混 合 料 中 沥 青 的Βιβλιοθήκη 组 成1.被集料表面吸收的部分
沥青混合料中沥青的含量测试方法
沥青混合料中沥青的含量测试方法（一）射线法1．目的和适用范围（1）沥青混合料的沥青含量是沥青质量在沥青混合料总质量中的比例，当采用油石比时，它表示沥青质量与沥青混合料中的矿料总质量的比例，均以质量百分率表示。
（2）本方法规定用射线法测定用粘稠石油沥青拌制的热拌沥青混合料中沥青的含量（或油石比），它不适用于其他沥青拌制的混合料。
（3）本方法适用于热拌热铺沥青混合料路面施工时的沥青用量检测使用，以快速评定拌和厂产品质量。
（4）本方法规定仪器标定和测定步骤的细节允许按所用仪器说明书规定有所变动。
2．仪具与材料本试验需要下列仪具与材料：①射线法沥青含量测定仪：符合放射性安全规定。
②试样容器：射线法沥青含量测定仪的规定附件。
③沥青混合料拌和机。
④磅秤或天平：称量10kg，精度不大于5g⑤木板：长50cm，宽10cm。
③其他：铁铲，大号金属盘，烘箱，温度计等。
3．方法与步骤（1）准备工作①沥青含量测定仪参数标定。
a.用检测对象的实际材料按施工要求的矿料配合比配合矿料8kg，在烘箱中加热到165℃，4h。
b．准备施工实际使用的沥青试样，按设计沥青用量（或油石比）的士0.5%称取2档或3档沥青用量，加热到要求的拌和温度。
c.从小的沥青用量开始分别用沥青混合料拌和机拌和3min。
d．按仪器说明书要求称取沥青混合料（一般不少于6kg装人试样容器中压实，用木板压平放进射线法沥青含量测定仪中，经16min测定时间测定标定参数。
注：仪器应放在木制仪器箱上方，并远离水源。
e.重复c、d的步骤，每次增加所需沥青用量，将每一档沥青用量的混合料进行测定，得出标定参数，储存入试验仪器中。
②沥青混合料试样取样法，在拌和厂从运料卡车上采取欲检测的沥青混合料试样。
（2）试验步骤①按仪器操作说明书要求立即将热沥青混合料分别装人两个试样容器，称取质量，使之符合规定取样量，并量测沥青混合料温度。
②用木板压紧沥青混合料，达到规定的体积。
③依次将试样容器放人含量测定仪中，开动仪器，输入试样号。
沥青混合料沥青的含量测试方法油石比
5．报告 同一试样至少平行试验两次，其差值不大于0.3%时，取其平均值作为试验结果。
（四）脂肪抽提器法方法适用于热拌热铺沥青混合料路面施工查时检测沥青混合料的沥青用量。
1）准备工作：（1）在拌和厂或施工现场采取沥青混合料试样，放在金属盘中适当拌和，待温度稍下降至100℃以下时，取混合料试样质量200g左右（m），准确至0.1g。 （2）如果试样是路上用钻机法或切割法取得的，应待其干燥，置微波炉或烘箱中适当加热后成松散状态取样，但不得用锤击以防集料破碎。 （3）安装滤纸筒于脂肪抽提器中，如无滤纸筒时，可用大张滤纸裁成约180mm x 400mm大小，然后将其卷成直径约40mm、长140mm的纸筒。注意，卷纸时应一边卷一边将底边招好，卷好后用线将纸筒上口系牢。用一块脱脂棉花垫在筒底，将已称重的沥青混合料装人滤纸筒内，上面再盖一层脱脂棉，滤纸筒内的棉花均应称量（mp），至0.01g。
2）试验步骤（1）向装有试样的烧杯中注入三氯乙烯溶剂，将其浸没，记录溶剂角量浸泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。注：也可直接在离心分离器中浸泡。（2）将混合料及溶液倒人离心分离器，用少量溶剂将烧杯及玻璃棒上的粘附物全部洗入分离容器中。（3）称取洁净的圆环形滤纸质量，准确至0.01g。注意，滤纸不宜多次反复使用，有破损者不能使用，有石粉粘附时应用毛刷清除干净。（4）将滤纸垫在分离器边缘上，加益紧固。在分离器出口处放上回收瓶，上口应注意密封，防止流出液成雾状散失。（5）开动离心机，转速逐渐增至3000r／min，沥青溶液通过排出口注人回收瓶中，待流出停止后停机。（6）从上盖的孔中加入新溶剂，数量相同。稍停3-5min后，重复上述操作，如此数次直至流出的抽提液成清彻的淡黄色为止。（7）卸下上盖，取下圆环形滤纸，在通风橱或室内空气中蒸发后放人105℃±5℃的烘箱中干燥，称取质量，其增重部分（m2）为矿粉的一部分。③将容器中的集料仔细取出，在通凤橱或室内空气中蒸发后放人：105℃±5℃的烘箱中烘干（一般需4h），然后放人大干燥器中冷却至室温，称取集料质量（m1）。（9）用压力过滤器过滤回收瓶中的沥青溶液，由滤纸的增重购得出泄漏入滤液中矿粉。如元压力过滤器时，也可用燃烧法测定。（10）用燃烧法测定抽提液中矿粉质量的步骤如下：①将回收瓶中的抽提液倒人量筒中，准确定量至（Va）mL。②充分搅匀抽提液，取出10mL（Vb）放人增蜗中，在热浴上适当加热使溶液试样变成暗黑色后，置高温炉[（500-600）℃]中烧成残渣，取出坩埚冷却。③向坩埚中按每1g残渣5mL的用量比例，注入碳酸铵饱和溶液，静置lh后放人105℃±5℃炉箱中干燥。④取出后放在干燥器中冷却，称取残渣质量（m4）。计算沥青混合料中矿料的总质量。计算沥青混合料中的沥青含量和油石比
沥青混合料最佳油石比4则

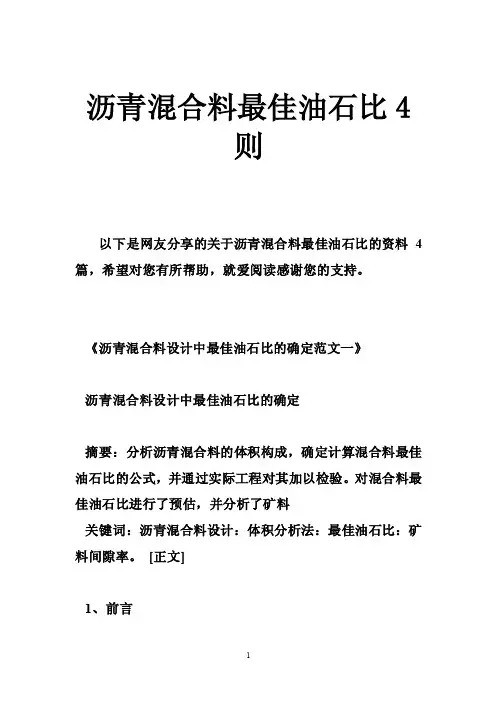

沥青混合料最佳油石比4则以下是网友分享的关于沥青混合料最佳油石比的资料4篇，希望对您有所帮助，就爱阅读感谢您的支持。
《沥青混合料设计中最佳油石比的确定范文一》沥青混合料设计中最佳油石比的确定摘要：分析沥青混合料的体积构成，确定计算混合料最佳油石比的公式，并通过实际工程对其加以检验。
对混合料最佳油石比进行了预估，并分析了矿料关键词：沥青混合料设计：体积分析法：最佳油石比：矿料间隙率。
[正文]1、前言沥青混合料设计主要是混合料的集料级配和最佳油石比的确定。
在集料级配相对固定的情况下，油石比是影响空隙率、沥青饱和度等马歇尔技术指标的唯一因素。
因此，在混合料设计中能否准确定出最佳油石比将对混合料的性能产生很大影响。
2、确定最佳油石比的经验公式沥青混合料设计国内外普遍采用体积设计法或体积分析法，本文将采用体积分析法确定混合料的最佳油石比，并对与油石比有关的几个问题提出粗浅的看法。
经过多年的试验研究，笔者认为，沥青混合料（本文所指沥青混合料包括密级配沥青混凝土混合料和沥青玛蹄脂碎石混合料）的最佳油石比可采用公式Pa=(VMA V a)*Ra*100%计算。
Rsb*(100 V MA)式中:VMA——沥青混合料的矿料间隙率,%.由于沥青混合料的矿料间隙率不得小于规范规定最小矿料间隙率，在初算时可采用规范规定最小矿料间隙率代替，在明确沥青混合料的实际矿料间隙率后再用此公式算出。
Va——沥青混合料设计空隙率,%.规范规定为3~5%,在实际工程中可取为4%或其它定值。
Ra——沥青结合料相对密度,(25℃/25℃)1Rsb——集料平均毛体积相对密度，无量纲。
Rsb=100P1P2Pn ~R1R2Rn,式中P1,P2,P3~Pn为各种集料的配比,其和为100,相应的毛体积相对密度为R1,R2~Rn(石屑和矿粉采用表观相对密度)。
分析沥青混合料的体积构成,可以认为,1体积混合料中有(100-VMA)%体积的集料构成骨架;有预先希望的Va%体积空隙(即设计空隙率);所剩(VMA -Va)%体积均为沥青填充,此即最佳油石比的确定方法。
沥青含量试验
1 目的与适用范围目的与适用范围目的与适用范围目的与适用范围 1.1本方法采用离心分离法测定粘稠石油沥青拌制的沥青混合料中沥青含量（或油石比）。 1.2 本方法适用于热拌热铺沥青混合料路面施工的沥青用量检测，以评定拌和厂产品质量。此法 也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评 定沥青的老化性质。 2 仪具与材料仪具与材料仪具与材料仪具与材料 2.1 离心抽提仪：由试样容器及转速不小于3000r/min的离心分离器组成，分离器备有滤液出 口。容器盖与容器之间用耐油的圆环形滤纸密封。滤液通过滤纸排出后从出口流出收入回收瓶中， 仪器必须安放稳固并有排风装置。Байду номын сангаас2.2 圆环形滤纸。 2.3 回收瓶：容量1700 mL以上。 2.4 压力过滤装置。 2.5 天平：感量不大于0.01g、1mg的天平各一台。 2.6 量筒：最小分度1 mL。 2.7 电烘箱：装有温度自动调节器。 2.8 三氯乙烯：工业用。 2.9 碳酸铵饱和溶液：供燃烧法测定滤纸中的矿粉含量用。
沥青混合料中沥青含量试验（离心分离法）
式中： m —沥青混合料的总质量（ g）； P b—沥青混合料的沥青含量（%）； P a—沥青混合料的油石比（%）。 5 报告 同一沥青混合料试样至少平行试验两次，取平均值作为试验结果。两次试验结果 的差值应少于0.3%，当大于0.3%但小于0.5%时，应补充平行试验一次，以3次试验 的平均值作为试验结果，3次试验的最大值与最小值之差不得大于0.5%。
沥青混合料中沥青含量试验（燃烧炉法）
1、 目的与适用范围 1.1 青混合料进行筛分分析。 1.2 本方法适用于热拌沥青混合料以及从路面取样的沥青混合料在生产、施工过程中 的质量控制。 2 仪具与材料技术要求 2.1 燃烧炉：由燃烧室、称量装置、自动数据采集系统、控制装置、空气循环装置、 试样 篮及其附件组成。 2.1.1 燃烧室的尺寸应能容纳3500g以上的沥青混合料试样,并有警示钟和指示灯，当 试样质量的变化在连续3min内不超过试样质量的0.01%时，可以发出提示声音。燃烧 室的门在试验过程中应锁死。 2.1.2 称量装置：该标准方法的称量装置为内置天平，感量0.lg，能够称量至少 3500g的试样（不包括试样篮的质量）。 2.1.3 有一套内置的计算机程序来计算试样篮质量的变化，并且能够输人集料损失的修正系 数，进行自动计算、显示试验结果，并可以将试验结果打印出来。 2.1.4 燃烧炉：应具有强制通风降低烟雾排放的设施，在试验过程中燃烧炉的烟雾必 须排放到室外，不得有明显的烟味进入到试验室里。
公路工程沥青及沥青混合料试验规程
公路工程沥青及沥青混合料试验规程2 术语2。
1.1沥青的密度沥青在规定温度下单位体积所具有的质量，以g/cm3计。
2。
1.2沥青的相对密度在同一温度下，沥青质量与同体积的水质量之比值，无量纲。
2.1.3针人度在规定鍵和时间内,附加一定质量的标准针垂直贯入沥的深度,以0.1mm计.2.1。
4针人度指数沥青结合料的温度感应性指标，反映针入度随温度而变化的程度,由不同温度的针入度按规定方法计算得到，无量纲。
2。
1.5延度规定形态的沥青试样，在规定温度下以一定速度受拉伸至断开时的长度，以cm计。
2。
1。
6软化点(环球法）沥青试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水或甘油中，以规定的速度加热，至钢球下沉达规定距离时的温度,以℃计。
2.1.7沥青的溶解度沥青试样在规定溶剂中可溶物的含量，以质量百分率表示。
2.1.8蒸发损失沥青试样在163℃温度条件下加热并保持5h后质量的损失，以百分率表示。
2.1.9闪点沥青试样在规定的盛样器内按规定的升温速度受热时所蒸发的气体以规定的方法与试焰接触，初次发生一瞬即灭的火焰时的温度,以℃计.盛样器对黏稠沥青是克利夫兰开口杯（简称COC），对液体沥青是泰格开口杯(简称TOC）。
2.1.10弗拉斯脆点涂于金属片上的沥青薄膜在规定条件下，因冷却和弯曲而出现裂纹时的温度，以℃计。
2。
1.11沥青的组分分析按规定方法将沥青试样分离成若干个组成成分的化学分析方法。
2.1.12沥青的黏度沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称黏滞度.2。
1.13沥青、混合料的密度压实沥青混合料常温条件下单位体积的干燥质量,以g/cm3计。
2。
1。
14枥青混合料的相对密度同一温度条件下压实沥青混合料试件密度与水密度的比值,无量纲。
2.1。
15浙青混合料的理大密度假设压实沥青混合料试件全部为矿料（包括矿料自身内部的孔隙)及沥青所占有、空隙率为零的理想状态下的最大密度，以g/cm3计.2。
马歇尔试验
沥青混合料马歇尔试验湖南博联工程检测有限公司2012年5月一沥青混合料马歇尔试件制作（一）基本概念沥青混合料沥青用量表示法：油石比：沥青与矿料的质量百分比。
沥青含量：沥青质量占矿料总质量的百分率。
沥青含量=油石比×100/(100+油石比）马歇尔试件组成材料用量=试件尺寸（体积）×1.03标准马歇尔试件约1200g，大马歇尔试件约4050g。
（二）沥青混合料试件制作（击实法）1、目的与适用范围（1）为室内马歇尔稳定度试验制作试件。
（2）为劈裂强度试验制作试件。
（3）试件数量当集料公称最大粒径小于等于26.5mm时，用标准击实法。
一组试样数量不少于4个。
当集料公称最大粒径大于26.5mm时，用大型击实法。
一组试样数量不少于6个。
2、马歇尔试件尺寸（1）标准马歇尔试件：直径101.6±0.2mm，高度63.5±1.3mm。
（2）大马歇尔试件：直径152.4±0.2mm，高度95.3±2.5mm。
3、成型准备工作（1）将各种规格的矿料置于105±5℃的烘箱中烘干至恒重（一般不少于4～6h）。
（2）按规定方法分别测定不同规格的粗、细集料（矿粉）的各种密度，以及测定沥青的密度。
（3）将烘干分级的粗细集料，按每个试件设计级配要求称其质量，在金属盘内混合均匀，矿粉单独加热，置烘箱内预热至沥青拌合温度以上约15℃（石油沥青：163℃；改性沥青：180℃）备用。
（4）将沥青试样用恒温烘箱加热至规定的拌和温度备用，但不得超过175℃。
（5）将试模、套筒及击实座等置105±5℃左右烘箱中加热1h备用。
4、拌制沥青混合料（1）将拌和机预热至拌和温度以上10℃左右备用。
（2）将每个试样的预热集料置于拌和机中，适当混合，加入需要数量的预热的沥青，开动拌和机边搅拌边将拌和叶片插入混合料中拌和1～1.5min，然后暂停拌和，加入预热的矿粉，继续搅拌至均匀为止。
沥青混合料中沥青含量试验论文
浅谈沥青混合料中沥青含量试验摘要:沥青混合料中沥青含量试验(离心分离法),本文主要是对采用本方法测定粘稠石油沥青拌制的沥青混合料中沥青含量或油石比试验的步骤及注意事项。
关键词：沥青含量方法步骤注意事项由于沥青用量在沥青混合料路面施工中起着重要作用，沥青用量的多少不仅直接影响路面的质量，还关系到路面施工的经济成本。
沥青用量太高的路面不仅会因泛油导致路面起包块，还会增加工程造价不经济。
反之，沥青用量太低也会造成空隙率大、易渗水降低了路面的使用寿命等各种重要指标。
一、使用范围本方法适用于热拌热捕沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，此法也适用于旧路调查时检测沥青混合料的沥青用量用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。
同时我们还可以，用抽提出的集料来进行对已施工好的路面混合料颗粒级配分析试验。
因此，离心抽提法可同时完成几项试验事项。
二、仪具与材料1、离心抽提仪：是由试样容器及转速不小于3000r/min的离心分离器组成，分离器备有滤液出口，容器盖与容器之间用耐油的圆形滤纸密封。
滤液通过滤纸排出后从出口流出收入回收瓶中，仪器必须安放稳固并有排风装置。
2、天平感量不大于0.01g3、天平感量不大于0.01g4、血浆分离器用于测定泄漏入抽提液中的矿粉质量5、干燥器及小纸、大烧杯及玻璃棒三氯乙烯（工业用）6、圆形滤纸。
7、回收瓶：容量1700以上。
8、量筒：最小分度1ml。
9、电烘箱：装有温度自动调节器。
10、三氯乙烯：工业用。
11、其它：小铲，金属盘，大烧杯等。
三、方法与步骤将取来的试样放在浅盘中适当拌和，待温度稍下降后至100℃以下时，用大烧杯取沥青混合料试样1000~1500g左右，准确至0.1g,粗粒式沥青混合料用高限、中粒式沥青混合料用中限、细粒式沥青混合料用低限，向装有试样的烧杯中注入适量的三氯乙烯溶济，将沥青混合料全部浸没，浸泡时间不少于30分钟，在其期间用玻璃棒适当搅拌混合料使沥青充分溶解，称取洁净的圆环形滤纸的质量准确至0.01g滤纸不宜多次反复使用,有破损者不能使用,有石粉粘附时应用毛刷清除干净。
