钻铣床使用说明书设备名称钻铣床厂家滕州市大众机床厂1、开机前（1）、操作者必须熟练掌握铣床的操作要领和技术性能。
（2）、开机前必须认真检查设备的各部位、各手柄、各变速排挡，确保处在合理位置及各夹紧机构是否夹紧、主轴套筒的升降移动和电器设备情况是否正常。
（3）、开机前要求，必须按润滑图表的要求，认真做好设备的加油润滑工作。
（4）、工件、刀具的装夹必须牢固可靠不得有松动现象。
2、使用要领（1）、本机床装有主轴微动机构，使用时，先拧紧右侧锁紧螺栓，使手柄座和微动齿轮齿合，转动机头前手轮，即可实现微动进给。
（2）、本机还装有反转按钮开关，实现主轴反转，可用于攻丝。
（3）、钻孔完毕后放开手柄，套筒自动复位，松开位于主轴箱底部的螺钉，旋转弹簧盒于不同位置，可调整复位弹力的大小。
（4）、铣削时，应将主轴套筒夹紧。
（特别是铣削有色金属时，应作好主轴防护措施以防杂物进入套筒内烧伤主轴）应将套筒退刀槽及主轴箱底孔加以防护措施。
尽可能选用三刃立铣刀，使用二铣刀时，须将刀头落至最低位置。
（5）、经行镗、磨等切削时操作者应采取必要的保护措施，避免有铁屑的飞溅，伤及到人。
（6）、钻床主轴箱在垂直平面内旋转±45°，操作时松开三个紧固螺栓，通过旋转微动螺杆可以转动主轴至所需角度，再紧固螺栓后即可工作。
（7）、机床在工作中如发生故障及不正常响声时，应立即关停、脱离电源后方可进行机床调整或进行维修作业，检查原因。
（8）、如在工作中发生断电现象，应立即切断电源开关，以免造成不良后果。
（9）、机械走刀器、齿轮传动机头在使用前一定要加润滑油。
3、停机后下班前停机，操作者应按要求认真做好设备的清洁保养，做好润滑加油及周围场地的清洁卫生，产品零件摆放整齐，并关闭电源。
4、保养钻床保养规范一、日常保养1、班前保养（1）对重要部位进行检查。
（2）擦净外露导轨面并按规定润滑各部。
（3）空运转并查看润滑系统是否正常。
加注各部位。
钻铣床使用手册

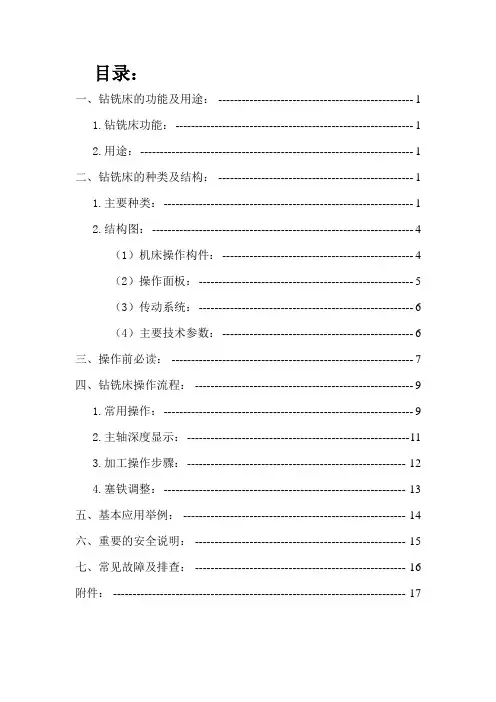

钻铣床使用手册目录：一、钻铣床的功能及用途： -------------------------------------------------- 11.钻铣床功能：------------------------------------------------------------- 12.用途：---------------------------------------------------------------------- 1二、钻铣床的种类及结构： -------------------------------------------------- 11.主要种类：---------------------------------------------------------------- 12.结构图：------------------------------------------------------------------- 4（1）机床操作构件：------------------------------------------------- 4（2）操作面板：------------------------------------------------------- 5（3）传动系统：------------------------------------------------------- 6（4）主要技术参数：------------------------------------------------- 6三、操作前必读：-------------------------------------------------------------- 7四、钻铣床操作流程：-------------------------------------------------------- 91.常用操作：---------------------------------------------------------------- 92.主轴深度显示：--------------------------------------------------------- 113.加工操作步骤：-------------------------------------------------------- 124.塞铁调整：-------------------------------------------------------------- 13五、基本应用举例： --------------------------------------------------------- 14六、重要的安全说明：------------------------------------------------------ 15七、常见故障及排查：------------------------------------------------------ 16 附件： --------------------------------------------------------------------------- 17一、钻铣床的功能及用途：1.功能：该铣床通常为台式，工作台可纵、横向移动，主轴垂直布置，机头可上下升降，具有钻、铣、镗、磨、攻丝等多种切削功能。
(参考)钻铣床使用手册
目录：一、钻铣床的功能及用途： -------------------------------------------------- 11.钻铣床功能：------------------------------------------------------------- 12.用途：---------------------------------------------------------------------- 1二、钻铣床的种类及结构： -------------------------------------------------- 11.主要种类：---------------------------------------------------------------- 12.结构图：------------------------------------------------------------------- 4（1）机床操作构件：------------------------------------------------- 4（2）操作面板：------------------------------------------------------- 5（3）传动系统：------------------------------------------------------- 6（4）主要技术参数：------------------------------------------------- 6三、操作前必读： -------------------------------------------------------------- 7四、钻铣床操作流程： -------------------------------------------------------- 91.常用操作：---------------------------------------------------------------- 92.主轴深度显示：--------------------------------------------------------- 113.加工操作步骤：-------------------------------------------------------- 124.塞铁调整：-------------------------------------------------------------- 13五、基本应用举例： --------------------------------------------------------- 14六、重要的安全说明： ------------------------------------------------------ 15七、常见故障及排查： ------------------------------------------------------ 16 附件： --------------------------------------------------------------------------- 17一、钻铣床的功能及用途：1.功能：该铣床通常为台式，工作台可纵、横向移动，主轴垂直布置，机头可上下升降，具有钻、铣、镗、磨、攻丝等多种切削功能。
钻铣床操作指导

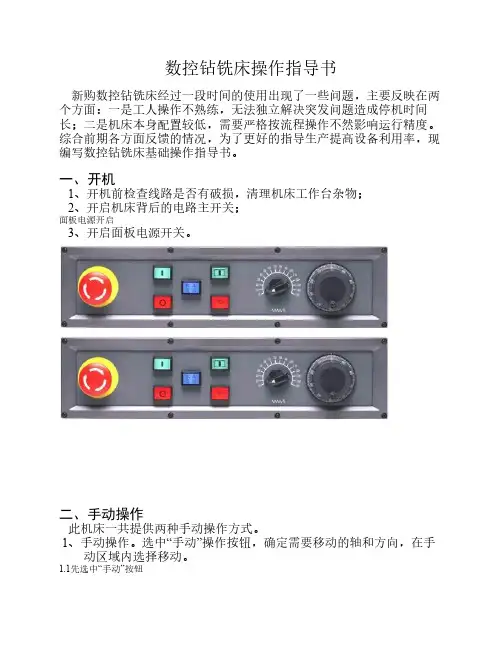

数控钻铣床操作指导书新购数控钻铣床经过一段时间的使用出现了一些问题，主要反映在两个方面：一是工人操作不熟练，无法独立解决突发问题造成停机时间长；二是机床本身配置较低，需要严格按流程操作不然影响运行精度。
