【CN109695115A】一种纺织装置【专利】

合集下载

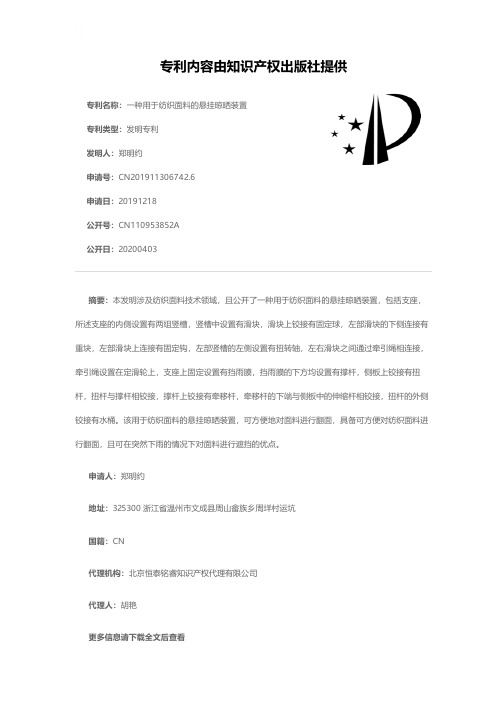

一种用于纺织面料的悬挂晾晒装置[发明专利]

专利名称：一种用于纺织面料的悬挂晾晒装置专利类型：发明专利
发明人：郑明约
申请号：CN201911306742.6
申请日：20191218
公开号：CN110953852A
公开日：
20200403
专利内容由知识产权出版社提供
摘要：本发明涉及纺织面料技术领域，且公开了一种用于纺织面料的悬挂晾晒装置，包括支座，所述支座的内侧设置有两组竖槽，竖槽中设置有滑块，滑块上铰接有固定球，左部滑块的下侧连接有重块，左部滑块上连接有固定钩，左部竖槽的左侧设置有扭转轴，左右滑块之间通过牵引绳相连接，牵引绳设置在定滑轮上，支座上固定设置有挡雨膜，挡雨膜的下方均设置有撑杆，侧板上铰接有扭杆，扭杆与撑杆相铰接，撑杆上铰接有牵移杆，牵移杆的下端与侧板中的伸缩杆相铰接，扭杆的外侧铰接有水桶。

该用于纺织面料的悬挂晾晒装置，可方便地对面料进行翻面，具备可方便对纺织面料进行翻面，且可在突然下雨的情况下对面料进行遮挡的优点。

申请人：郑明约
地址：325300 浙江省温州市文成县周山畲族乡周垟村运坑
国籍：CN
代理机构：北京恒泰铭睿知识产权代理有限公司
代理人：胡艳
更多信息请下载全文后查看。

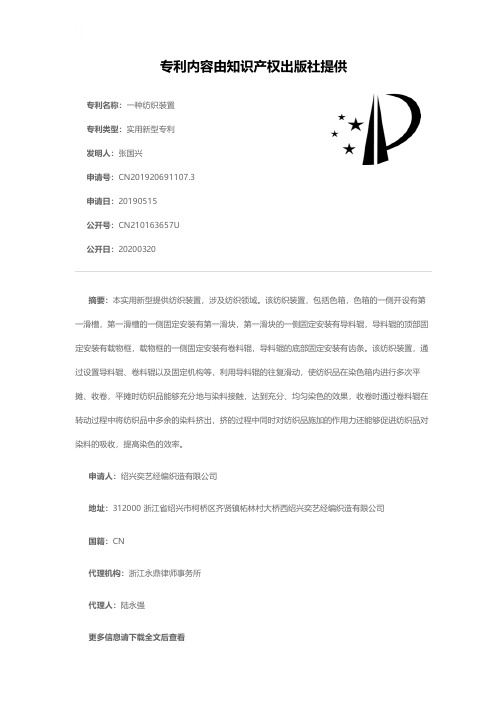

一种纺织装置[实用新型专利]

专利名称：一种纺织装置
专利类型：实用新型专利
发明人：张国兴
申请号：CN201920691107.3申请日：20190515
公开号：CN210163657U
公开日：
20200320
专利内容由知识产权出版社提供
摘要：本实用新型提供纺织装置，涉及纺织领域。

该纺织装置，包括色箱，色箱的一侧开设有第一滑槽，第一滑槽的一侧固定安装有第一滑块，第一滑块的一侧固定安装有导料辊，导料辊的顶部固定安装有载物框，载物框的一侧固定安装有卷料辊，导料辊的底部固定安装有齿条。

该纺织装置，通过设置导料辊、卷料辊以及固定机构等，利用导料辊的往复滑动，使纺织品在染色箱内进行多次平摊、收卷，平摊时纺织品能够充分地与染料接触，达到充分、均匀染色的效果，收卷时通过卷料辊在转动过程中将纺织品中多余的染料挤出，挤的过程中同时对纺织品施加的作用力还能够促进纺织品对染料的吸收，提高染色的效率。

申请人：绍兴奕艺经编织造有限公司
地址：312000 浙江省绍兴市柯桥区齐贤镇柘林村大桥西绍兴奕艺经编织造有限公司
国籍：CN
代理机构：浙江永鼎律师事务所
代理人：陆永强
更多信息请下载全文后查看。

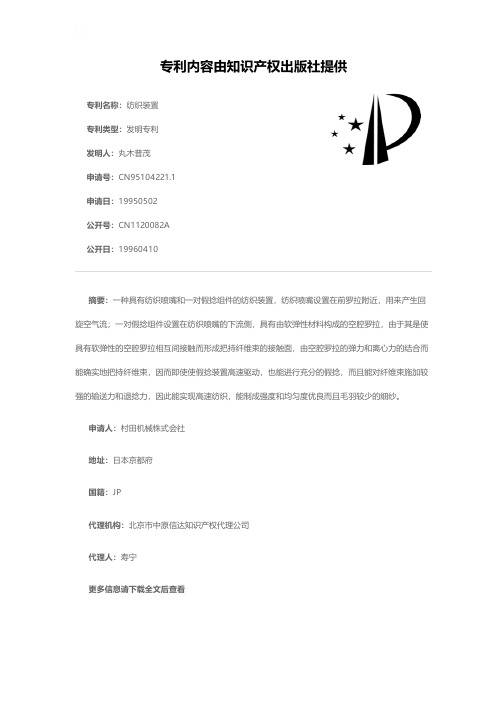

纺织装置[发明专利]

专利名称：纺织装置
专利类型：发明专利
发明人：丸木普茂
申请号：CN95104221.1申请日：19950502
公开号：CN1120082A 公开日：
19960410
专利内容由知识产权出版社提供
摘要：一种具有纺织喷嘴和一对假捻组件的纺织装置，纺织喷嘴设置在前罗拉附近，用来产生回旋空气流；一对假捻组件设置在纺织喷嘴的下流侧，具有由软弹性材料构成的空腔罗拉，由于其是使具有软弹性的空腔罗拉相互间接触而形成把持纤维束的接触面，由空腔罗拉的弹力和离心力的结合而能确实地把持纤维束，因而即使使假捻装置高速驱动，也能进行充分的假捻，而且能对纤维束施加较强的输送力和退捻力，因此能实现高速纺织，能制成强度和均匀度优良而且毛羽较少的细纱。

申请人：村田机械株式会社
地址：日本京都府
国籍：JP
代理机构：北京市中原信达知识产权代理公司
代理人：寿宁
更多信息请下载全文后查看。

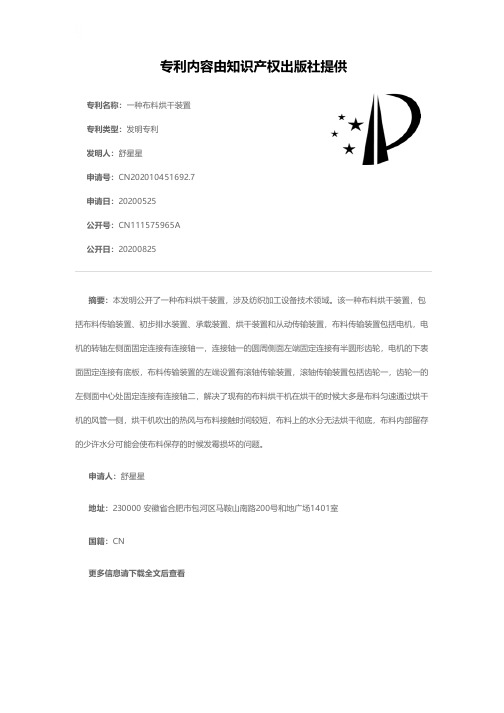

一种布料烘干装置[发明专利]

专利名称：一种布料烘干装置专利类型：发明专利
发明人：舒星星
申请号：CN202010451692.7申请日：20200525
公开号：CN111575965A
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本发明公开了一种布料烘干装置，涉及纺织加工设备技术领域。

该一种布料烘干装置，包括布料传输装置、初步排水装置、承载装置、烘干装置和从动传输装置，布料传输装置包括电机，电机的转轴左侧面固定连接有连接轴一，连接轴一的圆周侧面左端固定连接有半圆形齿轮，电机的下表面固定连接有底板，布料传输装置的左端设置有滚轴传输装置，滚轴传输装置包括齿轮一，齿轮一的左侧面中心处固定连接有连接轴二，解决了现有的布料烘干机在烘干的时候大多是布料匀速通过烘干机的风管一侧，烘干机吹出的热风与布料接触时间较短，布料上的水分无法烘干彻底，布料内部留存的少许水分可能会使布料保存的时候发霉损坏的问题。

申请人：舒星星
地址：230000 安徽省合肥市包河区马鞍山南路200号和地广场1401室
国籍：CN
更多信息请下载全文后查看。

一种布料清洗装置[发明专利]

专利名称：一种布料清洗装置专利类型：发明专利
发明人：舒忠贵
申请号：CN202010451696.5申请日：20200525
公开号：CN111534956A
公开日：
20200814
专利内容由知识产权出版社提供
摘要：本发明公开了一种布料清洗装置，涉及纺织技术领域。

该一种布料清洗装置，包括设备主体，设备主体的内侧底部开设有洗槽，洗槽位于设备主体的内部左侧，设备主体的内部设置有传动装置和挤压装置，洗槽内部设置有清洗装置，设备主体的左侧壁面上开设有入料口，入料口贯穿设备主体的左侧壁面与设备主体内部内部相互连通，在本发明中，该布料清洗装置，当布匹通过第一调节辊和第一清洗调节辊调节传输至洗槽内部，通过洗槽内部蓄水对布匹进行清理，同时受布匹移动产生的拉力影响，布匹的对应位置顶部会挤压挤压导板的底部尖端，通过挤压导板底部尖端将布匹上的杂质、废弃多余染料等刮落至洗槽内部，从而达到有效清理布匹上顽固污垢的效果。

申请人：舒忠贵
地址：473500 河南省南阳市新野县城关镇书院路15号
国籍：CN
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910125081.0
(22)申请日 2019.02.20
(71)申请人海安县新华伦纺织有限公司
地址 226600 江苏省南通市海安县城东镇
南屏工业区
(72)发明人韩金芳　
(51)Int.Cl.
D06B 15/10(2006.01)
(54)发明名称一种纺织装置(57)摘要本申请属于纺织技术领域，尤其是一种纺织装置，包括底板，底板的上表面分别固定连接有支撑柱和防水盒，多个支撑柱的上端均固定连接有限位筒，限位筒的内壁固定连接有润滑杆，两个润滑杆的表面均活动套接有润滑球。

该纺织装置，在实际使用过程中，旋开封盖，两手分别持握两个提手，将功能筒下端对接口对准动力杆插入，此时两个润滑球同时沿着对应的两个对接槽内壁滑入润滑槽中，我们将待初步脱水的洗净羊毛均匀放置在功能筒内，盖好封盖，给电机通电，电机工作依次带动动力杆、功能柱、功能筒和羊毛高速旋转，多个分隔板避免功能筒空转而羊毛板结打滑，在离心力的作用下羊毛中的水分通过
多个透水孔流出。

权利要求书1页说明书4页附图4页CN 109695115 A 2019.04.30
C N 109695115
A
权　利　要　求　书1/1页CN 109695115 A
1.一种纺织装置，包括底板(1)，其特征在于：所述底板(1)的上表面分别固定连接有支撑柱(2)和防水盒(3)，多个所述支撑柱(2)的上端均固定连接有限位筒(4)，所述限位筒(4)的内壁固定连接有润滑杆(5)，两个所述润滑杆(5)的表面均活动套接有润滑球(6)；
所述防水盒(3)的内部固定连接有电机(7)，所述电机(7)的输出轴贯穿并延伸出防水盒(3)上表面，所述电机(7)的输出轴通过联轴器固定连接有动力杆(8)，所述动力杆(8)的表面固定连接有轴承，所述轴承的外圈固定连接有固定筒(9)，多个所述支撑柱(2)的表面均固定套接有承接盒(10)，所述承接盒(10)的下表面开设有固定口，所述固定口的内壁贯穿并延伸至承接盒(10)内底璧，所述固定口的内壁与固定筒(9)表面固定连接；
所述防水盒(3)上方设置有功能筒(11)，多数功能筒(11)的内壁开设有透水孔(12)，多个所述透水孔(12)的内壁均贯穿并延伸至功能筒(11)表面，所述功能筒(11)的内侧壁固定连接有提手(13)，所述功能筒(11)的内底壁固定连接有功能柱(14)，所述功能柱(14)的表面固定连接有分隔板(15)，所述功能筒(11)的内侧壁螺纹连接有封盖(16)，所述封盖(16)的上表面固定连接有把手，所述功能筒(11)的下表面开设有对接口，所述对接口的内壁贯穿并延伸至功能柱(14)内部，所述对接口的内壁呈正方形形状，所述动力杆(8)的表面与对接口内壁活动插接，所述功能筒(11)的表面分别开设有对接槽(17)和润滑槽(18)，两个所述对接槽(17)的内壁均与润滑槽(18)内壁固定连通，两个所述润滑球(6)的表面均与润滑槽(18)内壁活动连接。

2.根据权利要求1所述的一种纺织装置，其特征在于：两个所述润滑杆(5)均呈匚字形状，所述润滑杆(5)的制作材料包括316不锈钢。

3.根据权利要求1所述的一种纺织装置，其特征在于：所述电机(7)的型号包括CH/V，所述防水盒(3)的上表面固定连接有密封环，所述密封环的内壁与动力杆(8)表面滑动插接。

4.根据权利要求1所述的一种纺织装置，其特征在于：所述轴承的上表面与下表面均固定连接有密封圈，两个所述密封圈的内壁均与动力杆(8)表面滑动插接。

5.根据权利要求1所述的一种纺织装置，其特征在于：所述承接盒(10)的内侧壁开设有出水口，所述出水口的内壁贯穿并延伸至承接盒(10)一侧表面。

6.根据权利要求5所述的一种纺织装置，其特征在于：所述出水口的内壁螺纹连接有密封塞(19)，所述密封塞(19)的表面固定连接有防滑条。

7.根据权利要求5所述的一种纺织装置，其特征在于：所述承接盒(10)的表面固定连接有导水管(20)，所述导水管(20)的内壁与出水口内壁固定连通。

2。
