开关电源初级地与次级地之前的电容有什么作用
低压开关之间的电容
低压开关之间的电容
首先，低压开关之间的电容可以帮助稳定电路。
在电路中，电
容可以吸收和释放电荷，从而减缓电压的变化速度，使电路的电压
更加稳定。
这对于低压电路来说尤为重要，因为低压电路对电压波
动更为敏感，而电容可以帮助平衡电压的波动，保持电路的稳定运行。
其次，低压开关之间的电容还可以影响电路的响应速度。
在电
路中，电容可以储存电荷，并在需要时释放电荷，从而影响电路的
响应速度。
在低压电路中，通过合理选择电容的数值和类型，可以
调节电路的响应速度，使电路在开关操作时能够快速、稳定地响应。
最后，低压开关之间的电容也可以影响电路的能效。
通过合理
设计电路结构和选择合适的电容，可以减少电路的能量损耗，提高
电路的能效。
在低压电路中，通过优化电容的使用，可以降低电路
的功耗，提高整个系统的能效。
综上所述，低压开关之间的电容在低压电路中扮演着重要的角色。
它不仅可以帮助稳定电路、调节响应速度，还可以提高电路的
能效。
因此，在设计和应用低压电路时，需要充分考虑和合理利用低压开关之间的电容。
开关电源的热地与冷地之间的耦合电容的相关论坛
开关电源的热地与冷地之间的耦合电容
1.热地指与市电相连，隔离变压器初级的地，冷地指隔离变压器次级的地，即是开关电源输出的地。
冷地和热地使用电容耦合是为了二者形成交流通路，直流开路，提高电源输出的安全性。
2.我想可能是用来隔直，以及阻隔静电的。
3.此电容为Y电容。
4.这里的电容是安规电容(Y1,or Y2),功能上是不必要的.用於減少电磁干扰. 一般开关电源都需用。
5.通常在开关电源中采用噪声抑制方法是在主交流输入回路接入一个LC组成的滤波器用于差模与共模方式的RFI抑制,通常交流线路上串入一对电感,其两端并联二只电容(X电容),并在交流线二端对大地各接一只电容(Y电容)。
6.Y电容是用于抑制EMI干扰的,没有Y电容有时电路不稳定.
7.主要是防止高频的杂散辐射和工作频率的稳定而设定的。
8.这两个地在直流上当然需要开路，要不就产生安全问题了。
但对于电磁干扰信号，就是通路。
9.一种开关电源变压器分布电容所致干扰的抑制电路，包括开关管及其供电电源、开关变压器及其负载电路，开关管及其供电电源有公共端(初级接地端)，负载电路另有公共端(次级接地端)，开关变压器将这两个公共端隔离开来，其特征在于，在开关变压器较高电压线圈和较低电压线圈之间外接一个电容器Cc，该电容器之一端接至较高电压线圈的接地端，另一端接至较低电压线圈的同名端，该电容器Cc之容量与开关变压器分布电容的容量相适配，用以抑制在开关电源变压器初、次级接地端之间由于分布电容耦合产生的干扰信号。
详解电容的作用和用途
详解电容的作用和用途电容是一种存储电荷和释放电能的被动电子元件，具有很多重要的作用和应用。
下面将详细解释电容的作用和用途。
1.储能器件：电容最基本的作用是储存电荷和电能。
当电容器接收电流时，它会在两个电极之间储存电荷，当电流停止时，电荷会被释放。
这使得电容器成为一种重要的储能器件，可在许多电路和设备中用来提供瞬态能量脉冲。
2.电平平滑：电容器也被用作平滑电源中的一个关键元件。
当直流电源的电压有波动时，电容器可以平滑这些波动，提供相对稳定的电压输出。
这在许多电子设备中都是至关重要的，例如音频放大器、电源电路等。
3.滤波电路：电容通过让低频信号通过而滤除高频信号，可以构建各种类型的滤波电路。
例如，低通滤波器能让低频信号通过而滤除高频信号，高通滤波器则相反。
滤波器在无线通信系统、音频设备和图像处理中都有广泛应用。
4.相位移器：电容能改变电流的相位关系，因此在电路中被用作相位移器。
相位移器在许多应用中很重要，包括交流电动机、射频电路、振荡器和滤波器等。
6.传感器：电容还可以被利用为传感器元件。
当电容与外部物体或环境接触时，它的电容值会有所改变。
这种变化可以用来检测和测量物体的位置、湿度、温度、压力等相关参数。
7.电路保护：电容器在电路中还可以用来保护电路器件和元件。
在交流电路中，电容器被用作隔离器、保护器和过滤器，以提供稳定的电压和保护电路。
8.调谐器：电容器可以与电感器一起使用来构建调谐电路，用于调整特定频率范围的信号。
调谐器在电子通信、广播和无线电设备中都有重要应用。
9.功率因数校正：在交流电路中，电容器还可以用来改善功率因数。
功率因数校正器通过添加电容来补偿电感的感应效应，以减小设备对电力系统的负载。
10.高速充电器：电容器具有快速充电和放电的特性，可以作为高速充电器使用。
这种应用在电子设备中主要用于瞬态保护和快速充电。
总之，电容作为一种重要的被动电子元件，在各种电路和设备中具有多种作用和应用。
它可以储存电荷和释放电能，平滑电压波动，构建滤波电路和相位移电路，耦合电路，作为传感器，保护电路器件，调谐器，功率因数校正器等。

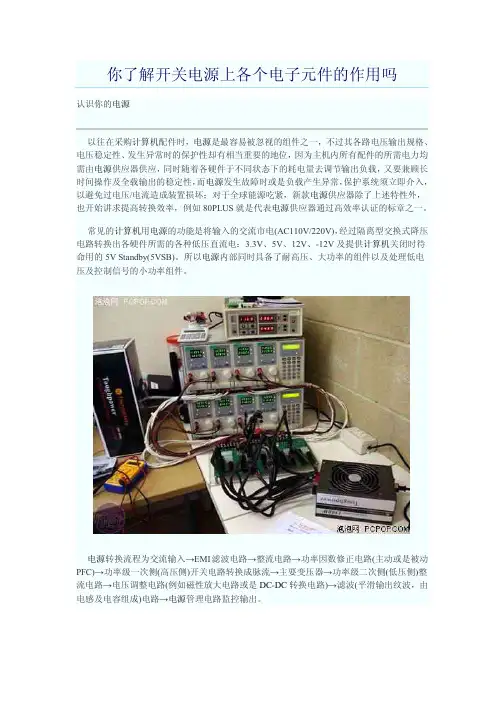

你了解开关电源上各个电子元件的作用吗
。路电的份 部各明说来�片照际实器应供源电以接直将次下�此到绍介上致大件组部内器应供源电
。离隔的 路电端两持维以可以所�结连的上路电无并者两为因且�递传号信行进来光用利�管体导半
由�波纹出输滑平(波滤→)路电换转 CD-CD 是或路电大放性磁如例(路电整调压电→路电流 整)侧压低(侧次二级率功→器压变要主→流脉成换转路电关开)侧压高(侧次一级率功→)CFP 动被是或动主(路电正修数因率功→路电流整→路电波滤 IME→入输流交为程流换转源电
。出输控监路电理管源电→路电)成组容电及感电
。耗消率功要必不成造免避�低降 着随会值阻其 �后高升渐逐度温使体本过流流电着随以所 �低降而升上度温其随会阻电其是 义定的数系度温负而�值流电的间瞬电充制限以可值抗阻部内其时动启�上路线 N 或 L 于 联串时用使 CTN。坏烧而流电定额其出超件组等器流整式桥使能可�降压路线及以波突流 电大过生产将间瞬电充�态状电无于属容电解电端压高的内其�间瞬源电通接源电为因 )CTN(阻电数系度温负 ■ 。护保重双行进度温及流电对�本版的合结丝险保流电与有也丝险保类这�灾火生发或坏 损而热过件组免避 �护保温超于用是要主 �上片热散的件组率功是或阻电泥水率功大于定固 丝险保类这�丝险保度温是件组形方的方下。)定固片夹属金用使(式卸拆可的央中片图及以 )上板路电于焊并座线导上套接直端两(式定固的方上片图如有式方的上板路电于装安其
。等等 CI 理管控监源电、件组合整用路电源电助辅、用制控合整 MWP/CFP、用路电 MWP 侧次一级率功、用路电 CFP 为作有�分来途用及置位装安其依�CI 制控的内器应供源电 CI 制控种各 ■ 。全安的件组零机算计护保以�出输断切即立要就时常异何任生发当�理管视监时随要需 也出输路各而�的能功其挥发法无是�话的路电制控配搭有没是若路电的成构件组述上 。差误及值阻其出示标码色的 上其�阻电的见常般一为则方右�额超率功大较受承可�阻电泥水率功大为方左中片图
电源电路中电容的作用
电源电路中电容的作用电容是电源电路中常见的元件之一，它在电路中起到了非常重要的作用。
本文将从不同的角度逐步解析电容的作用，使读者对电容的作用有一个全面的了解。
1. 平滑电流在电源电路中，电容可以作为一个电流的储存器。
当电路中的负载发生变化时，电容可以向负载释放储存的电流，以平滑电流的波动。
这对于某些需要稳定电流供应的设备非常重要，比如电子设备中的集成电路。
电容的作用类似于一个缓冲器，可以防止电流的突然变化对设备造成损坏。
2. 滤波在电源电路中，电容也可以用作滤波器。
由于电容对电流变化的响应较快，它可以滤除电源中的高频噪声，使得输出电流更加稳定。
这对于一些对电源噪声敏感的设备尤为重要，比如音频放大器和无线通信设备。
通过合理选择电容的参数，可以实现对不同频率的噪声的滤除，提高设备的性能和稳定性。
3. 隔离电容还可以在电源电路中起到隔离的作用。
在某些情况下，需要将输入电源和输出负载电路进行隔离，以保护设备和人身安全。
电容可以作为隔离器的一部分，阻止直流电流通过，但允许交流信号通过。
这种隔离的作用对于一些高压设备和对电源噪声敏感的设备非常重要。
4. 能量储存电容具有储存能量的特性。
在电源电路中，电容可以将电能储存起来，以在需要时释放。
这在一些需要瞬时大电流的设备中非常有用，比如电动机和闪光灯。
电容的储能特性可以提供短时间内的高能量输出，满足设备对电能的需求。
5. 相位补偿在交流电路中，电容还可以用于相位补偿。
由于电容对电流的频率具有依存性，可以通过合理选择电容的参数来改变电流的相位。
这对于需要调整电流相位的设备非常重要，比如交流电机和电力电子设备。
电容的相位补偿作用可以提高设备的效率和性能。
电容在电源电路中发挥了多种重要的作用。
它可以平滑电流、滤除噪声、隔离电路、储存能量和补偿相位。
在设计和选择电源电路时，合理利用电容的特性可以提高设备的性能和稳定性。
因此，对电容的作用有一个全面的了解对于电源电路的设计和调试非常重要。
开关电源初级地与次级地之前的电容有什么作用
开关电源初级地与次级地之前的电容有什么作用安全电容的打摩1、关于安全电容电磁波信号与电子元件作用，产生干扰现象，称为EMI（ELECTRO MAGNETIC INTERFERENCE：电磁干扰）。
在交流电源输入端，一般都设置由安全电容构成的EMI滤波器来抑制EMI传导干扰。
安全电容包括X电容和Y电容。
（1）Y电容在IEC950国际标准中，将在火线（L）和地线（G）间以及零线（N）和地线间并接的电容，称之为Y电容。
Y电容外观多为橙色或蓝色。
外壳标有安全认证标志，如美国的UL、加拿大的CSA、德国的VDE、欧共体的CE和我国的CCEE长城等标志。
Y电容容量一般不能超过4700PF，而耐压必须较高。
虽然标称耐压值为AC250V或AC275V，但其真正的直流耐压一般必须高达5000V以上。
因此不能随意使用标称耐压AC250V或者DC400V之类的普通电容来代用，以防引起电子设备漏电或机壳带电，容易危及人身安全及生命。
（2）X电容我们将在火线和零线之间并联的电容，统称为X电容。
一般我们长称为安规电容，X电容外观多为黄色，其容值允许比Y电容的容值大。
作为安全电容，和Y电容要求一样，也必须取得安全检测机构的认证。
X电容同样标有安全认证标志和耐压AC250V或AC275V字样，但其真正的直流耐压通常要大于2000V。
一般情况下，X电容多选用纹波电流比较大的聚脂薄膜类电容。
此类电容的体积较大，但内阻较小，允许瞬间充放电电流很大，而普通电容的动态内阻较高，纹波电流指标很低。
如果用普通电容代替X电容，除了电容耐压值无法满足标准之外，纹波电流指标也难以符合要求。
2、安全电容的打摩我们将430接收机开关电源的初级部分电路和同洲CDVB3188C开关电源电路作了对比。
在同洲CDVB3188C开关电源初级部分电路中，由共模扼流圈（亦称共模电感）LEM801和安全电容CX101、CX102、CY801、CY802 构成EMI滤波器。
开关电源与电容的作用
开关电源与电容的作用在电子设备的设计和制造中，电源是非常重要的组成部分。
而电容则是电源中的重要元件之一。
本文将重点介绍开关电源和电容的作用以及二者之间的关系。
开关电源的基本原理开关电源是一种利用电子器件进行能量转换和电压变换的电源形式。
其基本原理是通过开关管（如晶体管）不断地打开和关闭，控制电流的通断，从而将输入电压转换为输出电压，实现稳定的电源输出。
开关电源相比传统的线性电源具有高效率、体积小、重量轻等优点，因此在现代电子设备中得到广泛应用。
而电容作为其中的重要元件之一，也发挥着重要作用。
电容在开关电源中的作用1.滤波作用: 电容在开关电源中主要用作滤波器，消除电源中的纹波电压。
通过在电源输出端并联电容，可以将纹波电压降至最低，确保电源输出的稳定性和清晰度。
2.储能作用: 电容还可以在开关电源中起到储能的作用。
在电源输出电流瞬时增大时，电容可以吸收一部分电荷并储存能量，然后在电流下降时释放电荷，平衡电路中的能量变化，保持电路稳定工作。
3.调节作用: 通过改变电容的数值可以调节开关电源的输出特性，如输出电压、输出电流等。
在设计开关电源时，合理选取电容参数可以优化电路性能，提高效率和可靠性。
4.抑制干扰: 在开关电源中，电容还可以起到抑制电磁干扰的作用。
通过在电路中加入适当的电容，可以有效减小电路中的干扰信号，提高电源的稳定性和抗干扰能力。
电容选择和应用注意事项在设计开关电源时，选取合适的电容对电路性能至关重要。
以下是一些选择和应用电容时需要注意的事项：1.电容参数选择: 包括电容容量、工作电压、温度系数等参数需要根据具体设计要求来确定，一般需要考虑电容的容量充足、工作电压适当、温度系数稳定等因素。
2.电容寿命: 电容的寿命也是需要考虑的因素之一。
选择具有长寿命、高可靠性的电容可以提高电源的可靠性和使用寿命。
3.电容安装: 电容的安装位置和方式也会影响其性能，一般需要避免过热、过载等情况，保持电容工作在正常温度和电流范围内。
电容起什么作用
电容起什么作用
电容器在电路中具有重要作用，它可以存储电荷并且可以在需要时释放电荷。
主要通过电容器的两个电极之间形成电场来实现。
在电路中，电容器可以实现以下几个作用：
1. 储能：电容器可以储存电能，当电容器充电时，电荷会被存储在电容器的极板上，形成电场能量。
当需要释放电荷时，电容器会将储存的电能释放出来。
2. 平滑电流：电容器可以平滑电路中的电流波动。
由于电容器可以储存电荷并且具有电压记忆功能，它可以在电路中提供稳定的电流供应。
当电路中的电流变化较大时，电容器可以释放或吸收电荷，以平滑电流变化。
3. 滤波：电容器可以在电路中起到滤波的作用。
在某些电路中，会有高频噪声或者电压波动，这些信号会对电路的正常工作造成干扰。
通过将电容器连接在适当的位置，可以将这些高频噪声滤除，使电路信号更加纯净和稳定。
4. 相位移动：电容器可以引起信号的相位移动。
当交流电信号通过电容器时，电容器会引起信号的相位移动，导致信号发生相位延迟或超前。
这个特性在某些电路中具有重要的应用，例如RC电路中的相移网络。
总的来说，电容器在电路中起到了储能、平滑电流波动、滤波和相位移动等重要作用。
这些作用使得电容器成为了电子电路设计中不可缺少的元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电源初级地与次级地之前的电容有什么作用
安全电容的打摩
1、关于安全电容
电磁波信号与电子元件作用，产生干扰现象，称为EMI（ELECTRO MAGNETIC INTERFERENCE：电磁干扰）。
在交流电源输入端，一般都设置由安全电容构成的EMI滤波器来抑制EMI传导干扰。
安全电容包括X电容和Y电容。
（1）Y电容
在IEC950国际标准中，将在火线（L）和地线（G）间以及零线（N）和地线间并接的电容，称之为Y电容。
Y电容外观多为橙色或蓝色。
外壳标有安全认证标志，如美国的UL、加拿大的CSA、德国的VDE、欧共体的CE和我国的CCEE长城等标志。
Y电容容量一般不能超过4700PF，而耐压必须较高。
虽然标称耐压值为AC250V或AC275V，但其真正的直流耐压一般必须高达5000V以上。
因此不能随意使用标称耐压AC250V或者DC400V之类的普通电容来代用，以防引起电子设备漏电或机壳带电，容易危及人身安全及生命。
（2）X电容
我们将在火线和零线之间并联的电容，统称为X电容。
一般我们长称为安规电容，X电容外观多为黄色，其容值允许比Y电容的容值大。
作为安全电容，和Y电容要求一样，也必须取得安全检测机构的认证。
X电容同样标有安全认证标志和耐压AC250V或AC275V字样，但其真正的直流耐压通常要大于2000V。
一般情况下，X电容多选用纹波电流比较大的聚脂薄膜类电容。
此类电容的体积较大，但内阻较小，允许瞬间充放电电流很大，而普通电容的动态内阻较高，纹波电流指标很低。
如果用普通电容代替X电容，除了电容耐压值无法满足标准之外，纹波电流指标也难以符合要求。
2、安全电容的打摩
我们将430接收机开关电源的初级部分电路和同洲CDVB3188C开关电源电路作了对比。
在同洲CDVB3188C开关电源初级部分电路中，由共模扼流圈（亦称共模电感）LEM801和安全电容CX101、CX102、CY801、CY802 构成EMI滤波器。
其中LEM801主要用来滤除共模干扰，其电感量与EMI滤波顺的额定电流有关。
X电容CX101、CX102接在交流电源的进线端，主要滤除电网输电线之间的差模干扰。
Y电容CY801、CY802跨接在输入端，并将电容的中点接直流地端，以有效抑制共模干扰。
Y电容CY803接在初级直流高压与次级直流地之间，能滤除初次级耦合产生的共模干扰。
EMI滤波器不但可防止经市电线路进入的各种对称或非对称的干扰信号进入接收机内，也可防止开关电源本身产生的高次谐波脉冲串入市电中，对接在电网上的其它电器设备产生干扰，它是开关电源电路必不可少的组成部分。
而在430系列接收机的开关电源中，EMI滤波器仅仅由共模电感L1和X电容C1构成，Y电容C11接在初级交流地（热地）与次级直流地之间，滤除初次级耦合产生的共模干扰。
我们可以参照CDVB3188C开关电源初级部分电路对其进行打摩，将没有的元件给它添加上。
有烧友询问，所使用的430接收机在工作或待机的状态下，只要一接上连接室外天线的馈线，家里的漏电保护开关就会跳闸。
究其原因应该是Y电容C11漏电或选用容量偏大所致。
由于烧友们的室外天线一般是通过金属膨胀螺丝对地固定的，天线上高频头的外壳也就通过固定支架直接接地了；当通过馈线连接到接收机时，接收机的直流地（即外壳）也就相当于接地，如果C11漏电或选用元件的容量偏大，则接收机电源的交流热地和大地构成一个回路，导致
漏电流增大，一旦达到家用漏用保护开关漏电电流动作的设定值时，就会跳闸保护。
