冷拉钢筋强度
冷拉与热拉钢筋区别
冷轧带肋钢筋与热轧带肋钢筋的区别热轧钢筋是在钢铁加工厂里钢炉中的钢模上直接加工好的，就是从炉子里出来就是炽热（故称“热轧”）的成品，冷却后就可以使用。
而冷轧钢筋是把热轧钢筋再进行冷加工而得到钢筋，比如在常温下对钢筋进行冷拉、拉拔。
热轧钢筋屈服强度较低，塑性性能好。
冷轧钢筋屈服强度较高，塑性性能差。
两者的极限抗拉压强度相同。
一般为5-11MM，主要用于各种现浇板，强度比一级钢高得多。
它是由线材或圆钢经准轧与肋的加工工序,其强度要提高近一倍,比砍的握裹力增大4-5倍,用在预应力险构件中,可节约水泥50—7Okg/m3;用于非应力险构件中,可节省钢材20-40％。
热轧带肋钢筋的牌号由HRB和牌号的屈服点最小值构成。
H、R、B 分别为热轧（Hotrolled）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母。
它的优点是：A、经济：由于强度高，使用新Ⅲ级螺纹钢筋可比Ⅱ级螺纹钢筋节省钢材10~15％，因此可降低建筑工程的建设成本。
B、强度高、韧性好：采用微合金化处理，屈服点在400Mpa 以上，抗拉强度570Mpa 以上，分别比Ⅱ级螺纹钢筋提高20％。
C、抗震：含钒钢筋具有较高的抗弯度、时效性能，较高的低周疲劳性能，其抗震性能明显优于Ⅱ级螺纹钢筋。
D、易焊接：由于碳含量≤0.54％，焊接性能好，适应各种焊接方法，工艺简单方便。
E、施工方便：采用新Ⅲ级螺纹钢筋增大了施工间隙，为施工方便及施工质量提供了保证。
冷扎钢筋：是将圆钢在轧钢机上轧成断面形状规则的钢筋，可提高其强度及与混凝土的粘接力．热轧钢筋：使被加工钢坯料在高温下通过一对旋转轧辊的间隙（各种形状），因受轧辊的压缩使材料截面减小，长度增加的压力加工方法。
建筑工程中大量使用的钢筋采用冷加工强化具有明显的经济效益．但冷加工后钢筋的屈强比较大，安全储备较小，尤其是冷拔钢丝，因此在强调安全性的重要建筑物的施工现场，已越来越难见到钢筋的冷加工车间。
1、钢筋混凝土的钢筋用热轧好。
冷拉和冷拔的区别

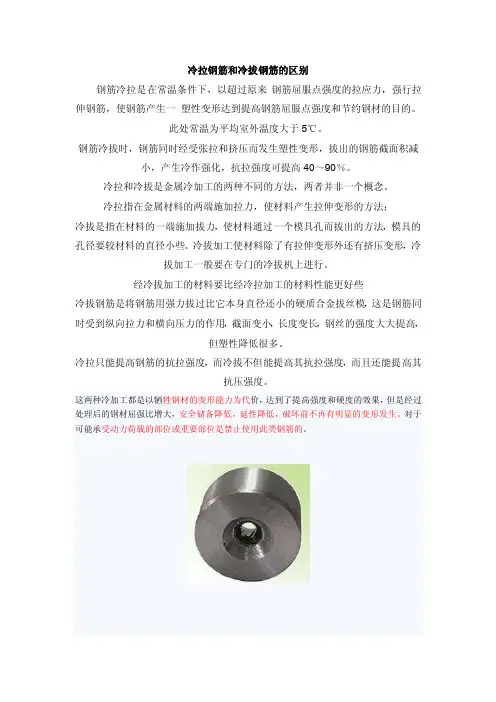

冷拉钢筋和冷拔钢筋的区别钢筋冷拉是在常温条件下，以超过原来钢筋屈服点强度的拉应力，强行拉伸钢筋，使钢筋产生一塑性变形达到提高钢筋屈服点强度和节约钢材的目的。
此处常温为平均室外温度大于5℃。
钢筋冷拔时，钢筋同时经受张拉和挤压而发生塑性变形，拔出的钢筋截面积减小，产生冷作强化，抗拉强度可提高40～90％。
冷拉和冷拔是金属冷加工的两种不同的方法，两者并非一个概念。
冷拉指在金属材料的两端施加拉力，使材料产生拉伸变形的方法；冷拔是指在材料的一端施加拔力，使材料通过一个模具孔而拔出的方法，模具的孔径要较材料的直径小些。
冷拔加工使材料除了有拉伸变形外还有挤压变形，冷拔加工一般要在专门的冷拔机上进行。
经冷拔加工的材料要比经冷拉加工的材料性能更好些冷拔钢筋是将钢筋用强力拔过比它本身直径还小的硬质合金拔丝模，这是钢筋同时受到纵向拉力和横向压力的作用，截面变小，长度变长，钢丝的强度大大提高，但塑性降低很多。
冷拉只能提高钢筋的抗拉强度，而冷拔不但能提高其抗拉强度，而且还能提高其抗压强度。
这两种冷加工都是以牺牲钢材的变形能力为代价，达到了提高强度和硬度的效果，但是经过处理后的钢材屈强比增大，安全储备降低，延性降低，破坏前不再有明显的变形发生。
对于可能承受动力荷载的部位或重要部位是禁止使用此类钢筋的。
信息条形码:277696352227629HPB钢筋是光圆型的一级钢筋，其fy值=210MPa。
实际使用中，这种钢筋主要是用于箍筋和胡子筋（拉筋），也用于剪力墙的水平筋和站筋（竖直钢筋），在使用过程中，大多都需要做弯钩处理。
HPB是Ho t Rolled PlainSteelBar的英文缩写。
其中包括HPB235和HPB300，公称直径为6~22d/mm.235和300分别指其对应的屈服强度。
关于钢筋冷拉
钢筋的冷加工包括冷拉和冷拔。
在常温下，对钢筋进行冷拉或冷拔，可提高钢筋的屈服点，从而提高钢筋的强度，达到节省钢材的目的，钢筋经过冷加工后，强度提高，塑性降低，在工程上可节省钢材。
钢筋冷拔就是把 HPB235级光面钢筋在常温下强力拉拔，使其通过特制的钨合金拔丝模孔，使钢筋变细，产生较大塑性变形，提高强度，钢筋冷拔工艺比较复杂，钢筋冷拔并非一次拔成，而要反复多次，所以只有在加工厂才对钢筋进行冷拔。
（一）钢筋的冷拉钢筋的冷拉就是在常温下拉伸钢筋，使钢筋的应力超过屈服点，钢筋产生塑性变形，强度提高。
1、冷拉目的对于普通钢筋混凝土结构的钢筋，冷拉仅是调直、除锈的手段（拉伸过程中钢筋表面锈皮会脱落），与钢筋的力学性能没什么关系，当采用冷拉方法调直钢筋时，冷拉率 HPB235级钢筋不宜大于4%，HRB335、HRB400级钢筋不宜大于1%。
冷拉的另一个目的是提高强度，但在冷拉过程中，也同时完成了调直、除锈工作，此时钢筋的冷拉率4~10%，强度可提高30%左右，主要用于预应力筋。
2、冷拉原理图 4—62中曲线OABCDEF为热轧钢筋拉伸曲线，纵坐标表示应力，横坐标表示应变，D点为屈服点。
拉伸钢筋使其应力超过屈服点D达到某一点G后卸荷。
由于钢筋产生塑性变形，卸荷过程中应力应变曲线并不是沿原来的路线GDCBAO变化，而是沿着GO1变化，应力降至零时，应变为OO1，为残余变形。
此时如立即重新拉伸钢筋，应力应变曲线以O1为原点沿O1GEF变化，并在G点附近出现新的屈服点。
这个屈服点明显地高于冷拉前的屈服点D。
G为新屈服点，D为老屈服点。
新屈服点G的强度比老屈服点D的强度高25~30%。
图 4—62钢筋的拉伸曲线钢筋经冷拉，强度提高，塑性降低的现象，称为变形硬化。
这是由于钢筋应力超过屈服点以后，钢筋内部晶格沿结晶面滑移，晶格扭曲变形，使钢筋内部组织发生变化。
由于这种塑性变形使钢筋的机械性能改变，强度提高，塑性降低，钢筋的弹性模量也降低。
冷拉钢筋强度
冷拉钢筋强度冷拉钢筋是一种通过冷加工工艺处理后的钢筋材料。
相比传统的热轧钢筋，冷拉钢筋具有更高的强度和更好的韧性。
首先，冷拉钢筋的强度明显优于热轧钢筋。
在冷加工过程中，钢材经过拉拔和冷却处理，使得晶粒细化，晶界受到更多的强化作用。
这种强化效果使得冷拉钢筋的抗拉强度大幅提高。
据统计，冷拉钢筋的抗拉强度一般比热轧钢筋提高10%到20%。
其次，冷拉钢筋的韧性也得到了显著改善。
在冷加工过程中，钢材的晶粒尺寸变小，晶界变得更加清晰，这使得钢材的塑性变形能力得到提升。
在实际工程中，冷拉钢筋的韧性表现得更好，能够在承受大量冲击或震动时仍能保持稳定结构。
这对于地震区域的建筑物来说尤为重要。
冷拉钢筋的强度和韧性优势使得其在建筑、桥梁和高速公路等工程领域得到广泛应用。
尤其是在需要支撑大量荷载的高层建筑中，冷拉钢筋能够为结构提供更多的强度支撑，确保建筑物的安全性。
在使用冷拉钢筋时，需要注意以下几点：首先，要选择合适的冷拉钢筋规格。
根据具体的工程要求，选择合适的强度等级和直径规格的钢筋，以确保结构的牢固和稳定性。
其次，要保证冷拉钢筋的质量。
购买时要选择信誉良好的供应商，确保钢筋的质量合格，并且要查看相关的质量认证和检测报告。
最后，要正确施工和使用冷拉钢筋。
在施工过程中，要按照相关的标准和规范进行操作，避免过度拉伸或者过度弯曲钢筋，以免影响钢筋的强度和韧性。
总的来说，冷拉钢筋具有更高的强度和更好的韧性，能够在工程中发挥重要的作用。
合理选择、保证质量、正确使用冷拉钢筋，将能够提高结构的安全性和可靠性，为工程的建设和使用提供更好的保障。
冷拉钢的最新化学成分和机械性能要求表
常用型号的冷拉标准总结
冷拔：材料的一种加工工艺，对于金属材料，冷拔指的是为了达到一定的形状和一定的力学性能，而在材料处于常温的条件下进行拉拔。
冷拔的产品较之于热成型有尺寸精度高和表面光洁度好的优点。
冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。
热轧：相对于冷轧而言的，冷轧是在再结晶温度以下进行的轧制，而热轧就是在再结晶温度以上进行的轧制冷拉是在常温下对已经过热轧的钢筋施加强力拉伸，使超过屈服强度。
钢筋冷拉
钢筋冷拉

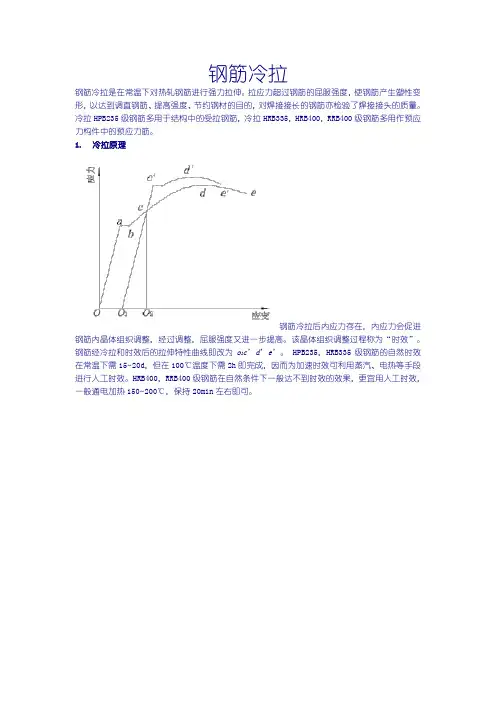

钢筋冷拉是在常温下对热轧钢筋进行强力拉伸。
拉应力超过钢筋的屈服强度，使钢筋产生塑性变形，以达到调直钢筋、提高强度、节约钢材的目的，对焊接接长的钢筋亦检验了焊接接头的质量。
冷拉HPB235级钢筋多用于结构中的受拉钢筋，冷拉HRB335，HRB400，RRB400级钢筋多用作预应力构件中的预应力筋。
1.冷拉原理
钢筋冷拉后内应力存在，内应力会促进钢筋内晶体组织调整，经过调整，屈服强度又进一步提高。
该晶体组织调整过程称为“时效”。
钢筋经冷拉和时效后的拉伸特性曲线即改为o1c’d’e’。
HPB235，HRB335级钢筋的自然时效在常温下需15~20d，但在100℃温度下需2h即完成，因而为加速时效可利用蒸汽、电热等手段进行人工时效。
HRB400，RRB400级钢筋在自然条件下一般达不到时效的效果，更宜用人工时效，一般通电加热150~200℃，保持20min左右即可。
钢筋冷拉的原理
钢筋冷拉的原理钢筋冷拉是一种常见的金属加工方法，用于加强钢筋的强度和耐力。
它是通过将钢筋置于低温环境中，然后施加拉力来实现的。
这种方法在建筑、桥梁和其他结构工程中被广泛应用，以确保结构的稳定性和安全性。
钢筋冷拉的原理是基于金属的塑性变形特性。
在常温下，钢筋的塑性变形能力较差，但在低温下，钢筋的塑性变形能力会显著提高。
因此，通过将钢筋置于低温环境中，可以使其在受到拉力作用时，产生更大的塑性变形，从而增加其强度和耐力。
具体操作时，首先将钢筋放置在低温环境中，通常是在冷冻室或冷却设备中。
使钢筋充分冷却后，再施加拉力。
拉力的大小根据具体需求而定，可以通过液压设备或其他拉力装置来实现。
施加拉力后，保持一段时间，使钢筋的结构逐渐稳定。
钢筋冷拉的原理是基于以下几个方面的作用：1. 冷却效应：低温环境下，钢筋的分子结构会发生变化，原子间的热运动减缓，使得钢筋的晶格结构更加紧密。
这种紧密的结构可以增加钢筋的强度和硬度。
2. 塑性变形：在低温环境下，钢筋的塑性变形能力增强，即钢筋在受到拉力作用时，可以产生更大的变形，而不会断裂。
这样可以增加钢筋的强度和耐力。
3. 冷却应力：在冷却过程中，钢筋表面会形成一层冷却应力，这种应力可以改善钢筋的抗拉性能。
冷却应力的存在可以抵消拉力引起的应力集中，减轻钢筋的应力集中程度，提高钢筋的强度和耐久性。
钢筋冷拉的优点是多方面的。
首先，它可以显著提高钢筋的强度和耐力，使其在建筑和结构工程中承受更大的载荷。
其次，冷拉后的钢筋具有更好的抗腐蚀性能，延长了使用寿命。
另外，钢筋冷拉的操作相对简单，成本较低，适用于各种规模的工程项目。
然而，钢筋冷拉也存在一些问题和注意事项。
首先，冷拉后的钢筋容易产生应力腐蚀裂纹，因此在操作过程中需要控制拉力的大小和速度，以避免对钢筋造成过大的应力。
其次，钢筋冷拉需要专业的设备和技术支持，操作人员需要具备一定的专业知识和经验。
最后，钢筋冷拉的效果受环境温度和冷却时间的影响，需要根据具体情况进行调整和控制。
冷拉钢标准
冷拉钢标准冷拉钢是一种通过冷拔工艺制成的钢材，具有高强度、高硬度、高弹性和优异的耐腐蚀性能等特点。
在建筑、机械、汽车、船舶、铁路等行业得到广泛应用。
以下是关于冷拉钢标准的详细介绍。
一、冷拉钢的分类冷拉钢按照制造工艺的不同，主要分为以下几类：冷拉钢棒：通过冷拔制成的各种圆形、方形、六角形等截面的钢棒。
根据用途和性能的不同，又可分为碳素结构钢、优质碳素结构钢、低合金结构钢、合金结构钢等。
冷拉钢管：通过冷拔制成的各种规格的钢管，如圆管、方管、异形管等。
根据用途和性能的不同，又可分为一般结构用钢管、输送流体用钢管、锅炉用钢管等。
冷拉钢板：通过冷拔制成的各种厚度和宽度的钢板，根据用途和性能的不同，又可分为碳素结构钢板、低合金结构钢板、合金结构钢板等。
二、冷拉钢的生产工艺冷拉钢的生产工艺主要包括以下步骤：冶炼：将铁矿石、废钢、铁合金等原料进行冶炼，制成钢坯或钢材。
坯料准备：对冶炼得到的钢坯或钢材进行表面清理、切割、矫直等处理，使其符合冷拉钢的生产要求。
冷拔：将坯料通过多道次的拉拔，使其逐渐变细，达到所需的形状和尺寸。
热处理：根据需要，对冷拉钢进行热处理，以调整其力学性能、硬度、韧性等指标。
加工：对冷拉钢进行加工，如切割、弯曲、钻孔等，以满足不同行业的需求。
三、冷拉钢的标准要求冷拉钢作为一种重要的结构材料，其质量直接影响到产品的性能和使用安全。
因此，在生产和使用过程中，应遵循相应的标准要求。
化学成分：冷拉钢的化学成分应符合相关标准和行业要求。
如碳素结构钢的碳含量应在0.12%-2.50%之间，优质碳素结构钢的碳含量应在0.12%-2.06%之间。
机械性能：冷拉钢的机械性能应符合相关标准和行业要求。
如碳素结构钢的抗拉强度应不小于410MPa，屈服点应不小于240MPa；优质碳素结构钢的抗拉强度应不小于540MPa，屈服点应不小于360MPa。
显微组织：冷拉钢的显微组织应符合相关标准和行业要求。
如碳素结构钢的晶粒度应不小于8级，珠光体含量应不小于80%；优质碳素结构钢的晶粒度应不小于8级，珠光体含量应不小于90%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷拉钢筋强度
引言
冷拉钢筋是一种常用的建筑材料，用于加固混凝土结构。
其强度是评估其性能和可靠性的重要指标。
本文将详细介绍冷拉钢筋强度的定义、测试方法、影响因素以及相关标准。
冷拉钢筋强度定义
冷拉钢筋强度指的是冷加工后的钢筋在受力下所能承受的最大应力。
它是评估冷拉钢筋抗压、抗拉等性能的重要参数。
测试方法
原理
常用的测试方法是通过施加外力，测量冷拉钢筋在不同应力下的变形情况，并计算出应力-应变曲线。
根据曲线上最大的应力值，即可得到冷拉钢筋的强度。
实验步骤
1.准备样品：从批量生产的冷拉钢筋中随机选取一定数量样品。
2.标记样品：对每个样品进行编号或标记以便后续识别。
3.安装设备：将样品固定在测试设备上，确保其处于稳定状态。
4.施加外力：通过测试设备施加外力，使样品受到拉伸或压缩。
5.测量变形：使用应变计等仪器，测量样品在不同应力下的变形情况。
6.记录数据：将测量结果记录下来，并绘制应力-应变曲线。
7.计算强度：根据曲线上最大的应力值，计算出冷拉钢筋的强度。
影响因素
钢筋材质
钢筋的材质对其强度有着重要影响。
常见的冷拉钢筋材质包括碳素钢、合金钢等。
不同材质的钢筋具有不同的化学成分和物理性能，因此其强度也会有所差异。
冷加工工艺
冷拉是通过对钢筋进行冷加工来提高其强度。
冷加工过程中，通过拉伸和压缩等方式改变钢筋的晶体结构，使其内部结构更为紧密，从而提高了其强度。
加工温度
加工温度是影响冷拉钢筋强度的重要因素之一。
通常情况下，较低的温度可以使得钢筋在冷加工过程中晶体结构更为紧密，从而提高其强度。
然而，过低的温度可能会导致钢筋脆性增加，降低其韧性。
加工变形量
加工变形量是指在冷加工过程中对钢筋施加的外力大小。
适当的变形量可以提高钢筋的强度，但过大的变形量可能导致钢筋产生裂纹或断裂。
相关标准
GB/T 1499.2-2018
该标准规定了冷拉钢筋的技术要求、试验方法、检验规则和标志、包装、运输和贮存等内容。
它是我国建筑行业常用的冷拉钢筋相关标准之一。
ASTM A615/A615M-18
该标准是美国材料和试验协会发布的关于冷拉钢筋强度的标准。
它规定了钢筋材质、尺寸和强度等要求。
结论
冷拉钢筋强度是评估其性能和可靠性的重要指标。
通过合适的测试方法，可以得到冷拉钢筋在不同应力下的应力-应变曲线，并计算出其强度。
影响冷拉钢筋强度的
因素包括钢筋材质、冷加工工艺、加工温度和加工变形量等。
相关标准如GB/T 1499.2-2018和ASTM A615/A615M-18对冷拉钢筋的技术要求和检验方法进行了规定。
在实际应用中，需要根据具体情况选择合适的冷拉钢筋及其强度等级，以确保建筑结构的安全性和可靠性。
