简述钢铁材料火花鉴定的基本原理
钢材的火花鉴别
钢材的火花鉴别2009年06月02日星期二20:26火花鉴别是将钢与高速旋转的砂轮接触，根据磨削产生的火花形状和颜色，近似地确定钢的化学成分的方法。
当钢被砂轮磨削成高温微细颗粒被高速抛射出来时，在空气中剧烈氧化，金属微粒产生高热和发光，形成明亮的流线，并使金属微粒熔化达熔融状态，使所含的碳氧化为CO气体进而爆裂成火花根据流线和火花特征，可大致鉴别钢的化学成分。
(1)火花的组成火束：钢材在砂轮上磨削，产生的全部火花叫火束。
整个火束分为根花、间花和尾花。
见图。
流线：火束中线条状的光亮火花叫流线。
由于钢的化学成份不同，流线开头可分为直线流线、断续流线和波浪线。
见图。
含炭量越多流线越短；碳钢的流线多是亮白色，合金钢和铸钢是橙色和红色，高速钢的流线接近暗红色；碳钢的流线为直线状，高速钢的流线程断续状或波纹状。
节点和芒线：流线中途爆裂处较流线粗而亮的点叫节点，见火束示意图中局部放大图。
节点爆裂射出的发光线条叫芒线(又称分叉)。
随含碳量增高，分叉增多，有两根分叉、三根分叉、四根分叉和多根分叉之分。
见图。
童3爆花和花粉：流线中途爆裂所产生的光亮火花叫爆花，又称节花。
爆花由节点和芒线组成，形状见火束示意图中局部放大图。
爆花随流线上芒线的爆裂情况，有一次花、二次花、三次花和多次花之分。
一次节花是流线上第一次发射出来的节花，它是含碳量在0.25%以下的碳钢的火花特征。
二次节花是在一次节花的芒线上，又一次发生爆裂所呈现的节花，它是含碳量在0.25%--0.6%的中碳钢的火花特征。
三次节花是在二次节花的芒线上，再一次发生爆裂的节花，它是高碳钢的火花特征。
含碳量愈多，三次节花越多、越明亮。
分散在爆花芒线间的点状火花称为花粉，见图。
碳钢有节花，随含炭量增加，节花更多；高速钢一般没有节花，但含钼高速钢稍有节花，而含钨高速钢见不到节花，并流线断续状明显＜尾花流线尾端呈现出不同形状的爆花称为尾花。
随钢中合金元素不同，尾花的形状分为直羽尾花、狐尾尾花和枪尖尾花等, 见图。
钢铁材料火花鉴定的基本原理
钢铁材料火花鉴定的基本原理
钢铁材料火花鉴定是一种常用的金属材料分析方法，其基本原理是利用高温下金属发生燃烧时产生的火花颜色和形态来判断金属成分的方法。
这种方法主要用于快速鉴定金属材料的成分，特别是对于钢铁材料的成分分析具有重要意义。
火花鉴定的基本原理主要包括以下几个方面：
1. 燃烧原理，在高温条件下，金属样品被氧化剂（通常是氧气或空气）燃烧，产生的火花包含了金属样品的成分信息。
不同金属成分在燃烧时产生的火花颜色和形态有所不同，可以通过观察和分析这些火花来判断金属样品的成分。
2. 火花特征，不同金属元素在燃烧时产生的火花有着独特的颜色、亮度、形态和持续时间。
通过观察这些火花的特征，可以初步判断金属样品中包含的元素种类和含量范围。
3. 光谱分析，火花鉴定通常结合光谱仪器进行，利用光谱仪器对火花产生的光谱进行分析，可以进一步确定金属样品的成分。
光谱分析可以提供更加准确的元素定性和定量信息，是火花鉴定的重
要补充。
总的来说，钢铁材料火花鉴定的基本原理是通过观察和分析金属样品在高温燃烧时产生的火花特征来判断其成分，结合光谱分析可以得到更加准确的成分信息。
这种方法在金属材料分析领域具有广泛的应用，可以快速、准确地进行金属成分分析，对于质量控制和产品检测具有重要意义。
火花鉴别法
火花鉴别法火花鉴别法是一种常用于材料表面质量检测的方法，其原理是通过观察火花的形态和颜色来判断材料的成分和质量。
火花鉴别法主要应用于金属材料的鉴别，可以判断出材料的种类、合金成分及热处理状态等信息。
下面将详细介绍火花鉴别法的原理和应用。
一、火花鉴别法的原理火花鉴别法是利用高温下金属表面与氧气发生化学反应产生的火花来进行分析的。
当金属材料表面与氧气接触时，金属表面会发生燃烧反应，产生明亮的火花。
不同金属材料的成分和质量会导致火花的形态和颜色有所不同，通过观察火花的形态和颜色可以判断出材料的成分和质量。
火花鉴别法广泛应用于金属材料的质量检测和鉴别。
在金属加工和制造过程中，对材料的成分、合金含量和热处理状态等信息进行准确的判断非常重要，而火花鉴别法可以提供这些信息。
1. 材料鉴别火花鉴别法可以根据火花的形态和颜色来判断材料的种类。
不同金属材料的成分和质量会导致火花的形态和颜色有所不同，通过对比不同材料的火花特征，可以准确地鉴别出材料的种类。
比如，碳钢的火花呈现出明亮的白色，而合金钢的火花呈现出明亮的红色。
2. 合金成分分析火花鉴别法还可以通过观察火花的形态和颜色来判断合金材料的成分。
不同合金材料的成分和质量会导致火花的形态和颜色有所不同，通过对比不同合金材料的火花特征，可以准确地判断出合金材料的成分。
比如，铜合金的火花呈现出亮丽的绿色，而铝合金的火花呈现出亮丽的白色。
3. 热处理状态判断火花鉴别法还可以通过观察火花的形态和颜色来判断材料的热处理状态。
不同热处理状态下的材料会产生不同形态和颜色的火花，通过对比不同热处理状态下的火花特征，可以准确地判断材料的热处理状态。
比如，淬火后的钢材产生的火花呈现出明亮的白色，而退火后的钢材产生的火花呈现出明亮的红色。
三、火花鉴别法的注意事项在使用火花鉴别法进行材料鉴别时，需要注意以下几点：1. 操作环境应安全，避免火花伤人和引发火灾等意外事故。
2. 需要经过专业培训，掌握火花鉴别法的操作技巧和相关知识。
钢材的火花鉴别
钢材的火花鉴别火花鉴别是将钢与高速旋转的砂轮接触，根据磨削产生的火花形状和颜色，近似地确定钢的化学成分的方法。
火花鉴别原理是：当钢被砂轮磨削成高温微细颗粒被高速抛射出来时，在空气中剧烈氧化，金属微粒产生高热和发光，形成明亮的流线，并使金属微粒熔化达熔融状态，使所含的碳氧化为CO气体进而爆裂成火花。
根据流线和火花特征，可大致鉴别钢的化学成分。
(1)火花的组成火束：钢材在砂轮上磨削，产生的全部火花叫火束整个火束分为根花、间花和尾花。
见图。
流线：火束中线条状的光亮火花叫流线。
由于钢的化学成份不同，流线开头可分为直线流线、断续流线和波浪线。
见图。
节点和芒线：流线中途爆裂处较流线粗而亮的点叫节点，见火束示意图中局部放大图。
节点爆裂射出的发光线条叫芒线（又称分叉）随含碳量增高，分叉增多，有两根分叉、三根分叉、四根分叉和多根分叉之分。
见图。
爆花和花粉：流线中途爆裂所产生的光亮火花叫爆花，又称节花。
爆花由节点和芒线组成，形状见火束示意图中局部放大图。
爆花随流线上芒线的爆裂情况，有一次花、二次花、三次花和多次花之分。
分散在爆花芒线间的点状火花称为花粉，见图。
尾花：流线尾端呈现出不同形状的爆花称为尾花。
随钢中合金元素不同，尾花的形状分为直羽尾花、狐尾尾花和枪尖尾花等，见图。
直羽尾花的尾端和整根流线相同，呈羽毛状，是钢中含有硅的火花特征。
狐尾尾花的尾端逐渐膨胀呈狐狸尾巴形状，是钢中含有钨的火花特征。
枪尖尾花的尾端膨胀呈三角枪尖形状，是钢中含有钼的火花特征。
(2)常用钢的火花特征低碳钢：火束较长，流线稍多，呈草黄色，自根部起逐渐膨胀粗大，至尾部逐渐收缩，尾部下垂呈半弧夹形，花量不多，主要为一次花，见图。
中碳钢：火束较短，流线多而稍细，，呈明亮黄色，花量较多，主要为二次花，也有三次花，火花盛开，见图。
高碳钢：火束短而粗，流线多而很细密，，呈橙红色，花量多而密，主要为三次花及花粉，见图。
高速工具钢：火束细长，流线少，呈暗红色，中部和根部为断续流线，有时呈波浪状，尾部膨胀而下垂成点状狐尾尾花，仅在尾部有少量爆花，花量极少，见图。
火花鉴别法

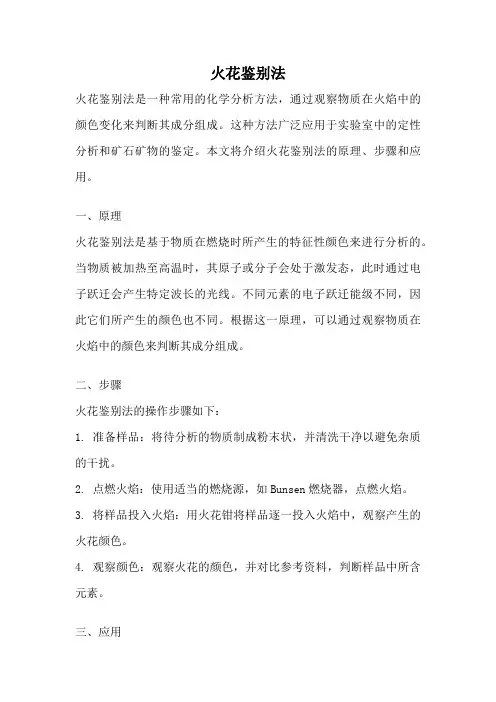

火花鉴别法火花鉴别法是一种常用的化学分析方法，通过观察物质在火焰中的颜色变化来判断其成分组成。
这种方法广泛应用于实验室中的定性分析和矿石矿物的鉴定。
本文将介绍火花鉴别法的原理、步骤和应用。
一、原理火花鉴别法是基于物质在燃烧时所产生的特征性颜色来进行分析的。
当物质被加热至高温时，其原子或分子会处于激发态，此时通过电子跃迁会产生特定波长的光线。
不同元素的电子跃迁能级不同，因此它们所产生的颜色也不同。
根据这一原理，可以通过观察物质在火焰中的颜色来判断其成分组成。
二、步骤火花鉴别法的操作步骤如下：1. 准备样品：将待分析的物质制成粉末状，并清洗干净以避免杂质的干扰。
2. 点燃火焰：使用适当的燃烧源，如Bunsen燃烧器，点燃火焰。
3. 将样品投入火焰：用火花钳将样品逐一投入火焰中，观察产生的火花颜色。
4. 观察颜色：观察火花的颜色，并对比参考资料，判断样品中所含元素。
三、应用火花鉴别法在实验室的定性分析中有着广泛的应用。
它可以用来鉴定金属材料的成分，如不锈钢、铜合金等。
通过观察火花的颜色，可以判断其中所含的金属元素，从而确定其品质和用途。
此外，火花鉴别法还可以用于矿石矿物的鉴定。
不同的矿石矿物中含有不同的金属元素，通过观察火花的颜色可以判断其成分，从而有助于矿石的开采和利用。
总结：火花鉴别法是一种简单而有效的化学分析方法，通过观察物质在火焰中的颜色变化来判断其成分组成。
它广泛应用于实验室的定性分析和矿石矿物的鉴定。
通过准备样品、点燃火焰、投入样品并观察火花颜色的步骤，可以快速判断样品中所含元素。
火花鉴别法在金属材料和矿石矿物的鉴定中有着重要的应用价值，对于研究和生产具有重要意义。
附录钢铁材料的火花鉴别
爆花花形：含碳量 0.1％左右，发生一次开叉的树枝状爆花，开叉随含碳量增加，开叉 根数增加，开叉角度增大；含碳量 0.2％左右，发生一次开叉和部分二次开叉的树枝状爆花； 含碳量 0.3％左右，发生二次开叉和部分三次开叉的树枝状爆花；含碳量 0.4％以上，发生三 次开叉的树枝状爆花，并出现花粉。
图 4-1 火花束各部位的名称
1
金属材料及其热处理实验指导书
火花束由流线、节点、爆花和尾花所构成。 ① 流线 流线为火花束中线条状的光亮火花。随着钢铁材料的化学成分不同，将会产生三种不 同形状的流线，如图 4-2 所示。 直线 流线 流线从根部到尾部成一直线或一抛物线。 断 续 流线 流线呈断续的虚线状线条。 波浪流线 整个流线中的某一端成波浪形线条。
a) 直线流线
b) 断续流线
c) 波浪流线 图 4-2 流线示意图
② 节点 节点是较流线明亮而粗大的闪亮点。节点常在流线的中途发生，有时也在流线的尾部发 生或在流线间，断后再发生，如图 4-3 所示。
图 4-3 节点示意图
③ 爆花 爆花是由铁末颗粒爆裂而产生的。爆花分布在流线上，它的形状随含碳量，其它元素成 分、温度、氧化性以及钢的组织等因素的变化而变化，所以爆花在鉴别钢铁材料酌火花中占 有很重要的地位。爆花的流线叫做芒线。爆花可分为一次、二次、三次及多次爆花，如图 4-4 所示。 一次爆花 只有一次爆裂的芒线。 二次爆花 在一次爆花的芒线上又一次发生爆裂。 三次和多次爆花 在二次爆花的芒线上再一次出现爆裂叫三次爆花；若在三次爆花的芒 线上继续出现爆裂时，就叫做多次爆花。
颗粒经一次爆破后，更细的颗粒内部如有未参加反应的碳时，又可以进行如上所述的氧 化反应，继之发生第二次爆裂，乃至第三、第四次爆裂，这就形成为树枝状的花形。由此可 知，爆裂是由于碳的燃烧形成的。由此，碳素钢中，爆花量的多寡与含碳量的多少有着直接 的关系。碳素钢中含碳量越高，爆花发生量越多，反之越少。树枝状爆花发生时，也随着钢 中含碳量增高，而开叉层次增加，花粉增多。
钢材料的火花鉴别详解
钢铁材料的火花鉴别钢铁材料火花鉴别法是利用钢铁材料在磨削过程中产生的物理化学现象判断其化学成分的方法。
当钢样在砂轮上磨削时，磨削颗粒沿砂轮旋转的切线方向被抛射，磨粒处于高温状态，表面被强烈氧化，形成一层FeO薄膜。
钢中的碳在高温下极易与氧发生反应，FeO+C →Fe+CO，使FeO还原；被还原的Fe将再次被氧化，然后再次还原；这种氧化一还原反应循环进行，会不断产生出CO气体，当颗粒表面的氧化铁薄膜不能控制产生的CO气体时，就有爆裂现象发生从而形成火花。
爆裂的碎粒若仍残留未参加反应的FeO和C时，将继续发生反应，则出现二次、三次或多次爆裂火花。
钢中的碳是形成火花的基本元素，当钢中含有锰、硅、钨、铬、钼等元素时，它们的氧化物将影响火花的线条、颜色和状态。
根据火花的特征，可大致判断出钢材的碳含量和其它元素的含量。
1．火花的构成钢铁材料在砂轮上磨削时产生的火花由根部火花，中部火花和尾部火花构成火花束，见图4—9。
高温磨削颗粒形成的线条状轨迹称为流线。
流线上明亮而又较粗的点称为节点。
火花在爆裂时，产生的若干短线条称为芒线。
芒线所组成的火花称为节花。
随着碳含量的增加，在芒线上继续爆裂产生二次花、三次花不等。
在芒线附近所呈现的明亮的小点称为花粉。
火花束的构成，见图4—10。
由于钢铁材料化学成分不同，流线尾部呈现不同形状的火花称为尾花。
尾花有苞状尾花、狐尾状尾花、菊状尾花和羽状尾花，见图4—11。
图4—9 火花束的形式节点流线节花芒线三次花图4—10 火花束的构成苞尾花菊状尾花狐尾花羽状尾花图4—11各种尾花形状2．碳素钢的火花特征低碳钢的流线粗、稀，爆花少且多呈一次花，芒线粗、长并有明亮的节点。
火花色泽草黄带暗红色。
中碳钢的流线细长且多，流线尾部和中部有节点，爆花比低碳钢增多，花型大，有一次花和二次花，附少量花粉。
火花色泽为黄色。
高碳钢的流线细、短、直、多而密。
爆花多，花型较小，多呈二次花、三次花或多次花，芒线细而疏，花粉多，火花色泽为明黄色。
钢铁材料的火花鉴别
三、钢铁材料的火花鉴别1.火花鉴别的基本知识火花鉴别是利用钢铁材料在高速旋转的砂轮上磨削时，根据所产生的火花形状、光亮度和色泽等特征大致鉴别钢铁材料的种类及化学成分。
钢铁材料在砂轮上磨削时所射出的全部火花称作火花束，它有根部火花、中部火花和尾部火花组成。
火花束中由灼热发光的粉末形成线条状的火花称为流线。
流线在中途爆炸而形成的稍粗而明亮的点称为节点。
节点处所射出的线称为芒线。
流线或芒线上由节点、芒线所组成的火花称节花。
节花按爆发先后分为一次花、二次花、三次花等。
芒线附近呈现明亮的点称为花粉。
有时在流线尾端会出现不同形状的尾花（菊花状尾花、弧尾花、羽状尾花等）。
2.常用钢铁材料的火花特征碳是钢铁材料火花形成的基本元素，也是火花鉴别法需要测定的主要成分。
由于含碳量不同，其火花形成也不同；合金元素也影响火花的特征。
（1）碳素钢的火花特征随着含碳量的增加，火花束中流线增多，长度逐渐缩短并变细，其形状也由挺直转向抛物线；芒线也逐渐变细变短；节花由一次花逐渐形成二次花，三次花；色泽由草黄带暗红色逐渐转变为亮黄色再转变为暗红色，光亮度逐渐增高。
低碳钢的火花束为粗流线、流线数量少，一次花较多，色泽草黄带暗红。
中碳钢流线较直，中部较粗大，根部稍细，二次花较多，色泽呈黄色。
高碳钢流线长，密而多，有二次花、三次花，色泽呈黄色且明亮。
（2）高速钢（W18Cr4V）的火花特征火花束细长，流线较少，大部分呈断续状态，有时呈波状流线；整个火花束呈暗红色，无火花爆裂；尾端膨胀而下垂成弧尾状。
（3）灰铸铁的火花特征火花束细而短，尾花呈羽状，色泽为暗红色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述钢铁材料火花鉴定的基本原理
钢铁材料火花鉴定是一种常用的金属材料分析方法，通过观察金属在高温条件下的火花产生情况，以判断其成分。
基本原理如下：* 电极放电：在火花鉴定仪中，使用一对电极（一般为一根钢、一根试样），施加高电压，形成电弧放电。
这时，电弧在试样表面产生高温。
* 试样激发：电弧的高温使试样表面受到激发，原子被激发至高能级状态。
* 发射光谱：激发的原子在返回基态时释放出能量，产生特定波长的光谱线。
这些光谱线是元素的特征光谱，不同元素产生不同波长的光。
* 光谱分析：利用光谱仪或光电倍增管等设备，观察并记录试样发射的光谱线。
这些光谱线反映了试样中各元素的存在情况。
* 比对分析：通过比对试样光谱线与已知元素光谱数据库，可以确定试样中含有的元素及其相对含量。
此方法适用于快速、经济地分析金属样品的成分，广泛用于金属材料的质量控制、质检和金属合金的检测。
火花鉴定的结果对于判断材料成分、质量和适用领域等方面具有重要参考价值。
1。
