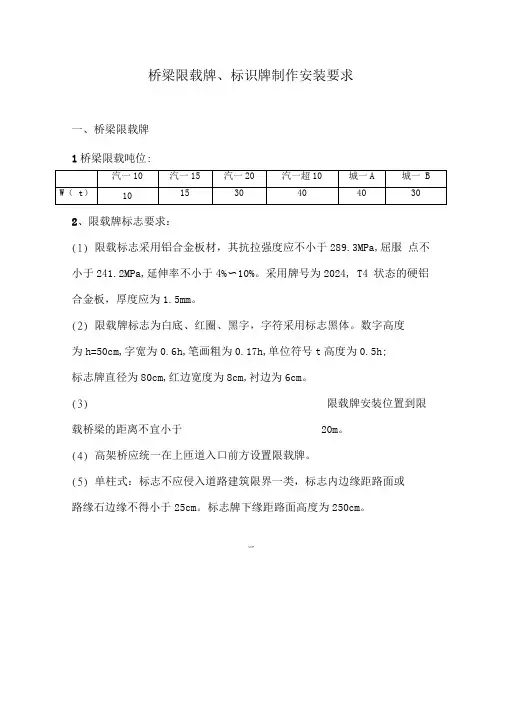

桥梁限载牌、标识牌制作安装要求一、桥梁限载牌1、桥梁限载吨位：汽—10 汽—15 汽—20 汽—超10 城—A 城—B W（t）10 15 30 40 40 30 2、限载牌标志要求：（1）限载标志采用铝合金板材，其抗拉强度应不小于289.3MPa，屈服点不小于241.2MPa，延伸率不小于4%～10%。
采用牌号为2024，T4状态的硬铝合金板，厚度应为1.5mm。
（2）限载牌标志为白底、红圈、黑字，字符采用标志黑体。
数字高度为h=50cm，字宽为0.6h，笔画粗为0.17h，单位符号t高度为0.5h；标志牌直径为80cm，红边宽度为8cm，衬边为6cm。
（3）限载牌安装位置到限载桥梁的距离不宜小于20m。
（4）高架桥应统一在上匝道入口前方设置限载牌。
（5）单柱式：标志不应侵入道路建筑限界一类，标志内边缘距路面或路缘石边缘不得小于25cm。
标志牌下缘距路面高度为250cm。
（6）限载牌构造要求：限载牌由标志底板、反光材料、立柱、基础和紧固件组成。
限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。
限载牌采用热侵镀锌防腐。
反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。
二、桥梁标示牌1.标示牌字体颜色为白色，字体大小为30cm×30cm，字间距为3cm，字符距离标示牌边缘≥12cm，底色为蓝色，桥名为单排排版时标示牌高度为70cm，桥名双排排版时标识牌高度为120cm；桥名标示牌长度依据桥名字数而定，标示牌设边框和衬边，其宽度均为3cm。
2.桥梁标示牌铝合金板材的抗拉强度应不小于289.3MPa，屈服点不小于241.2MPa，延伸率不小于4%～10%。
应采用牌号为2024，T4状态的硬铝合金板，厚度应为2.0mm。
限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。
限载牌采用热浸镀锌防腐。
反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T18833-2002）中相关要求。
桥梁标示牌制作要求
桥梁限载牌、标识牌制作安装要求一、桥梁限载牌1桥梁限载吨位:2、限载牌标志要求：(1)限载标志采用铝合金板材，其抗拉强度应不小于289.3MPa,屈服点不小于241.2MPa,延伸率不小于4%〜10%。
采用牌号为2024, T4 状态的硬铝合金板，厚度应为1.5mm。
(2)限载牌标志为白底、红圈、黑字，字符采用标志黑体。
数字高度为h=50cm,字宽为0.6h,笔画粗为0.17h,单位符号t高度为0.5h;标志牌直径为80cm,红边宽度为8cm,衬边为6cm。
(3)限载牌安装位置到限载桥梁的距离不宜小于20m。
(4)高架桥应统一在上匝道入口前方设置限载牌。
(5)单柱式：标志不应侵入道路建筑限界一类，标志内边缘距路面或路缘石边缘不得小于25cm。
标志牌下缘距路面高度为250cm。
(6)限载牌构造要求：限载牌由标志底板、反光材料、立柱、基础和紧固件组成。
限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。
限载牌采用热侵镀锌防腐。
反光膜不低于二级，且符合《公路交通标志反光膜》(GB/T 18833-2002)中相关要求。
二、桥梁标示牌1.标示牌字体颜色为白色，字体大小为30cmi X 30cm,字间距为3cm,字符距离标示牌边缘》12cm,底色为蓝色，桥名为单排排版时标示牌高度为70cm,桥名双排排版时标识牌高度为120cm;桥名标示牌长度依据桥名字数而定，标示牌设边框和衬边，其宽度均为3cm。
2.桥梁标示牌铝合金板材的抗拉强度应不小于 289.3MPa,屈服点不小于241.2MPa,延伸率不小于4%〜10%。
应采用牌号为2024, T4 状态的硬铝合金板，厚度应为2.0mm。
限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。
限载牌采用热浸镀锌防腐。
反光膜不低于二级，且符合《公路交通标志反光膜》(GB/T18833-2002)中相关要求。
3. 同一桥梁的标示牌和限载牌安装在一个立柱上，限载牌和标示牌的位置尺寸关系如下图示(过街天桥只有限高牌没有限载牌，且安装在天桥护栏上)，h的高度随着标识牌的宽度的增加而增大。
桥梁标示牌制作要求
桥梁标示牌制作要求文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-桥梁限载牌、标识牌制作安装要求一、桥梁限载牌1、桥梁限载吨位：2、限载牌标志要求：（1）限载标志采用铝合金板材，其抗拉强度应不小于289.3MPa，屈服点不小于241.2MPa，延伸率不小于4%～10%。
采用牌号为2024，T4状态的硬铝合金板，厚度应为1.5mm。
（2）限载牌标志为白底、红圈、黑字，字符采用标志黑体。
数字高度为h=50cm，字宽为0.6h，笔画粗为0.17h，单位符号t高度为0.5h；标志牌直径为80cm，红边宽度为8cm，衬边为6cm。
（3）限载牌安装位置到限载桥梁的距离不宜小于20m。
（4）高架桥应统一在上匝道入口前方设置限载牌。
（5）单柱式：标志不应侵入道路建筑限界一类，标志内边缘距路面或路缘石边缘不得小于25cm。
标志牌下缘距路面高度为250cm。
（6）限载牌构造要求：限载牌由标志底板、反光材料、立柱、基础和紧固件组成。
限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。
限载牌采用热侵镀锌防腐。
反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。
二、桥梁标示牌1.标示牌字体颜色为白色，字体大小为30cm×30cm，字间距为3cm，字符距离标示牌边缘≥12cm，底色为蓝色，桥名为单排排版时标示牌高度为70cm，桥名双排排版时标识牌高度为120cm；桥名标示牌长度依据桥名字数而定，标示牌设边框和衬边，其宽度均为3cm。
2.桥梁标示牌铝合金板材的抗拉强度应不小于289.3MPa，屈服点不小于241.2MPa，延伸率不小于4%～10%。
应采用牌号为2024，T4状态的硬铝合金板，厚度应为2.0mm。
限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。
限载牌采用热浸镀锌防腐。
反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。
桥梁标示牌制作要求
桥梁限载牌、标识牌制作安装要求一、桥梁限载牌1、桥梁限载吨位：2、限载牌标志要求：1限载标志采用铝合金板材,其抗拉强度应不小于289.3MPa,屈服点不小于241.2MPa,延伸率不小于4%～10%.采用牌号为2024,T4状态的硬铝合金板,厚度应为1.5mm.2限载牌标志为白底、红圈、黑字,字符采用标志黑体.数字高度为h=50cm,字宽为0.6h,笔画粗为0.17h,单位符号t高度为0.5h；标志牌直径为80cm,红边宽度为8cm,衬边为6cm.3限载牌安装位置到限载桥梁的距离不宜小于20m.4高架桥应统一在上匝道入口前方设置限载牌.5单柱式：标志不应侵入道路建筑限界一类,标志内边缘距路面或路缘石边缘不得小于25cm.标志牌下缘距路面高度为250cm.6限载牌构造要求：限载牌由标志底板、反光材料、立柱、基础和紧固件组成.限载牌采用铝合金板,限载牌背面用浅灰色,铝合金管板可以用原色.限载牌采用热侵镀锌防腐.反光膜不低于二级,且符合公路交通标志反光膜GB/T18833-2002中相关要求.二、桥梁标示牌1.标示牌字体颜色为白色,字体大小为30cm×30cm,字间距为3cm,字符距离标示牌边缘≥12cm,底色为蓝色,桥名为单排排版时标示牌高度为70cm,桥名双排排版时标识牌高度为120cm；桥名标示牌长度依据桥名字数而定,标示牌设边框和衬边,其宽度均为3cm.2.桥梁标示牌铝合金板材的抗拉强度应不小于289.3MPa,屈服点不小于241.2MPa,延伸率不小于4%～10%.应采用牌号为2024,T4状态的硬铝合金板,厚度应为2.0mm.限载牌采用铝合金板,限载牌背面用浅灰色,铝合金管板可以用原色.限载牌采用热浸镀锌防腐.反光膜不低于二级,且符合公路交通标志反光膜GB/T18833-2002中相关要求.3.同一桥梁的标示牌和限载牌安装在一个立柱上,限载牌和标示牌的位置尺寸关系如下图示过街天桥只有限高牌没有限载牌,且安装在天桥护栏上,h的高度随着标识牌的宽度的增加而增大.三、立柱与标志板连接以及立柱基础：1.立柱应用Q235热扎无缝钢管,尺寸规格为φ89×8mmGB/T17395-1995钢管应进行热浸镀锌防腐,且顶端封闭.2.标志板和立柱的连接部件应根据版面大小,选用适当的连接方式,连接方式可参照下图：3.标志板和立柱的连接采用不锈钢万能夹,它由不锈钢扎带、扎扣和夹座三部分组成,扎带和扎扣要求AISI牌号为：SS201；夹座牌号为SS304.4.扎带的边缘应平滑,以防损坏支撑件的镀层；扎扣和夹座上应分别有四个尖锐触角,载紧固石能切入构件中防止标志板松动.四、立柱基础的构造1.立柱的基础采用水泥混凝凝土,水泥砼的强度应为C25,基础尺寸为B=1m,H=1m,立柱基础形式可见下图：2.175mm×175mm ×10mm,螺栓为10mm.。
桥指示牌尺寸标准
桥指示牌尺寸标准桥指示牌是一种用于指示桥梁方向和交通规则的标志性设备，其尺寸标准是根据相关规范和标准进行设计的。
以下是对桥指示牌尺寸标准的详细介绍。
一、指示牌的尺寸桥指示牌的尺寸通常是指其长宽高三个维度的尺寸，根据不同的类型和用途，其尺寸也有所不同。
以下是常见的桥指示牌类型及其尺寸：1.悬臂式桥指示牌悬臂式桥指示牌是一种常见的指示牌类型，其主体结构由一根支撑杆和一块指示牌组成。
支撑杆通常采用钢管或钢丝绳，指示牌则采用耐久性较好的反光膜或面板。
这种指示牌的尺寸可以根据实际需要进行选择，但通常其长宽高比例为2:1:2或1:1:2。
2.龙门架式桥指示牌龙门架式桥指示牌是一种较为大型的指示牌类型，其主体结构由两个立柱和横梁组成，横梁上安装有指示牌。
这种指示牌的尺寸通常较大，长宽高比例为3:1:3或2:1:2。
3.隧道式桥指示牌隧道式桥指示牌通常用于山区或复杂路况的桥梁上，其指示牌通常安装在隧道内部。
这种指示牌的尺寸需要根据隧道的大小和实际需要进行选择，但通常其长宽高比例为2:1:2或1:1:2。
二、反光膜的选择与粘贴桥指示牌的反光膜是用来提高指示牌在夜间或低能见度情况下的可见性。
反光膜通常采用工程级或高强级反光膜，其颜色、亮度、可视距离等参数也需要根据实际需要进行选择。
在粘贴反光膜时，需要注意以下几点：1．清洁指示牌表面，确保无尘、无水、无油污等杂质。
2．根据反光膜的大小和形状，将其裁剪成合适的尺寸。
3．将反光膜粘贴在指示牌表面，确保粘贴平整、无气泡、无褶皱。
4．在粘贴过程中，需要注意保护反光膜表面，避免划伤或污染。
三、支撑杆的选择与安装桥指示牌的支撑杆是用来固定指示牌的位置和角度。
根据实际需要，可以选择不同的支撑杆类型和规格。
在安装支撑杆时，需要注意以下几点：1．根据指示牌的大小和重量，选择合适的支撑杆类型和规格。
2．在安装前，需要先确定支撑杆的位置和角度，确保指示牌的位置和角度符合要求。
3．在安装过程中，需要确保支撑杆安装牢固、稳定、无晃动。
桥铭牌设计说明
桥铭牌设计说明八、桥铭标志牌设置本次设计的桥铭标志牌（指路标志）的形状、尺寸、颜色、字高均按主道计算行车速度40~70公里/小时选用。
汉字高度正常取值50cm。
如遇牌面尺寸限制，字体大小可适当变化，但必须严格按《道路交通标志和标线》（GB5768-1999）的规定进行设计。
1.材料：1)标志牌：将桥铭指示标志牌和限载、限制轴重标志牌结合起来，牌面采用长方形，桥铭指示标志牌面采用蓝底白图案；限载、限制轴重标志牌在长方形标志牌内仍按设计规范采用圆形牌面，牌面采用白底，红圈，黑图案。
标志板、滑动槽钢均采用LF2-M型铝合金板制作，面板反光材料采用三级反光膜。
标志牌背面采用滑动槽钢加固。
2)标志的支撑方式：采用悬臂式的支撑方式：即采用支撑于钢管立柱上的横梁对标志牌进行支撑，立柱及横梁采用的钢材应符合GB-700的要求, 其顶部采用3mm厚的钢板焊接封盖。
3)抱箍、抱箍底衬和滑动螺栓及相应的螺母、垫圈均采用45号钢制作,通过抱箍将标志板与横梁连接起来。
4)基础保护层水泥砂浆采用M10以上标号的材料；水泥混凝土基础材料：混凝土强度应不小于25Mpa。
5)钢筋：采用热扎A3钢，并符合现行《公路钢筋混凝土及预应力混凝土桥涵设计规范》的规定。
2.制作1)标志牌的制作必需严格按照（GB5768-1999）执行。
2)标志板与滑动槽钢的连接，在保证连接强度和标志板平整，不影响贴反光膜的前提下，可采用铆接或点焊。
建议采用铝合金铆钉连接，且板面上的铆钉头应打磨光滑。
3)立柱及横梁采用的钢材应符合GB-700的要求, 其顶部采用3mm厚的钢板焊接封盖;3.施工注意事项：1)本柱式标志牌应设置于路侧的人行道上, 且标志板内缘距车道边缘距离不应小于25cm。
2)标志板在运输、吊装过程中应小心, 避免对标志板、反光膜产生任何操作。
3)立柱、横梁、法兰盘、抱箍、抱箍底衬、柱帽、加劲肋等钢铁件，应按规范规定进行热浸镀锌处理，镀锌量为600g/m2。
桥梁墩身养护标示牌
桥梁墩身养护标示牌
摘要：
1.桥梁墩身养护标示牌的概述
2.桥梁墩身养护标示牌的重要性
3.桥梁墩身养护标示牌的设置要求
4.桥梁墩身养护标示牌的维护和更新
5.桥梁墩身养护标示牌的未来发展趋势
正文：
桥梁墩身养护标示牌是用于标识桥梁墩身养护情况和相关信息的标志物，对于保障桥梁运行安全和及时养护维修具有重要意义。
桥梁墩身养护标示牌的重要性体现在以下几个方面：一是能够提醒养护人员及时进行养护维修，防止桥梁墩身因养护不当而造成的损坏；二是能够向过往行人和车辆提供桥梁墩身养护信息，提醒他们注意安全；三是能够提高桥梁墩身养护的透明度和公众监督力度，推动养护工作的规范化和标准化。
桥梁墩身养护标示牌的设置要求主要包括：标示牌的尺寸、形状、颜色、内容等应符合国家标准和规范要求；标示牌应设置在桥梁墩身明显位置，便于公众和养护人员查看；标示牌的内容应包括桥梁墩身名称、养护单位、养护电话、养护日期等。
桥梁墩身养护标示牌的维护和更新是保障其作用的关键。
养护单位应定期检查标示牌的设置情况，及时修复或更换损坏的标示牌；同时，应根据桥梁墩身的养护情况，及时更新标示牌的内容，确保其准确性和及时性。
随着科技的发展，桥梁墩身养护标示牌的未来发展趋势将更加智能化和信息化。
例如，可以通过物联网技术实现桥梁墩身养护标示牌的远程监控和管理，提高养护效率和效果；可以通过人工智能技术实现桥梁墩身养护标示牌内容的自动更新和推送，提高信息的准确性和及时性。
总的来说，桥梁墩身养护标示牌是桥梁养护工作中不可或缺的重要组成部分，其作用和重要性不容忽视。
桥梁墩身养护标示牌
桥梁墩身养护标示牌
桥梁墩身养护标示牌是用于桥梁墩身养护期间设置的标志牌，用于提示路过车辆和行人注意安全，并提醒养护期间的注意事项及施工单位等信息。
标示牌的设置可以有效地保障道路交通安全，防止事故的发生，同时也可以向市民宣传养护单位和政府部门的形象。
标示牌的设计应符合相关标准，其中包括标示牌的内容和要求。
通常包括以下内容：
1. 养护时间和地点：标示牌应表明养护的起止时间和养护的地点，在明显位置上标注预期施工期限、施工工作的性质和施工机构的名称等信息。
2. 注意事项：标示牌应提醒驾驶员和行人注意事项，如减速行驶、避让施工区域等。
3. 联系方式：标示牌上应包含施工单位的联系方式，如电话号码、地址等，以便公众了解施工进展情况和咨询安全问题。
4. 图形设计：标示牌的设计应简洁、明确，易于理解。
常见的图形包括黄色三角形或矩形实心标志，显示施工区域、施工过程中的交通指示、提示人员意外接触电气和危险的标识等。
需要注意的是，标示牌应牢固可靠，不易倾倒或受到恶意损坏。
在设置标示牌时，应注意其位置、高度和间隔距离，确保标示牌的信息能够清晰地传达给行人和车辆驾驶员，以确保道路交通安全。
同时，标示牌的内容必须真实准确，不能产生误导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁标示牌制作要求 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
桥梁限载牌、标识牌制作安装要求
一、桥梁限载牌
1、桥梁限载吨位：
2、限载牌标志要求：
（1）限载标志采用铝合金板材，其抗拉强度应不小于，屈服点不小于，延伸率不小于4%～10%。
采用牌号为2024，T4状态的硬铝合金板，厚度应为1.5mm。
（2）限载牌标志为白底、红圈、黑字，字符采用标志黑体。
数字高度为h=50cm，字宽为，笔画粗为，单位符号t高度为；标志牌直径为80cm，红边宽度为8cm，衬边为6cm。
（3）限载牌安装位置到限载桥梁的距离不宜小于20m。
（4）高架桥应统一在上匝道入口前方设置限载牌。
（5）单柱式：标志不应侵入道路建筑限界一类，标志内边缘距路面或路缘石边缘不得小于25cm。
标志牌下缘距路面高度为250cm。
（6）限载牌构造要求：限载牌由标志底板、反光材料、立柱、基础和紧固件组成。
限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。
限载牌采用热侵镀锌防腐。
反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。
二、桥梁标示牌
1.标示牌字体颜色为白色，字体大小为30cm×30cm，字间距为3cm，字符距离标示牌边缘≥12cm，底色为蓝色，桥名为单排排版时标示牌高度为70cm，桥名双排排版时标识牌高度为120cm；桥名标示牌长度依据桥名字数而定，标示牌设边框和衬边，其宽度均为
3cm。
2.桥梁标示牌铝合金板材的抗拉强度应不小于，屈服点不小于，延伸率不小于4%～10%。
应采用牌号为2024，T4状态的硬铝合金板，厚度应为2.0mm。
限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。
限载牌采用热浸镀锌防腐。
反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。
3. 同一桥梁的标示牌和限载牌安装在一个立柱上，限载牌和标示牌的位置尺寸关系如下图示(过街天桥只有限高牌没有限载牌，且安装在天桥护栏上)，h的高度随着标识牌的宽度的增加而增大。
三、立柱与标志板连接以及立柱基础：
1.立柱应用Q235热扎无缝钢管，尺寸规格为φ89×8mm（GB/T 17395-1995）钢管应进行热浸镀锌防腐，且顶端封闭。
2.标志板和立柱的连接部件应根据版面大小，选用适当的连接方式，连接方式可参照下图：
3.标志板和立柱的连接采用不锈钢万能夹，它由不锈钢扎带、扎扣和夹座三部分组成，扎带和扎扣要求AISI牌号为：SS201；夹座牌号为SS304。
4.扎带的边缘应平滑，以防损坏支撑件的镀层；扎扣和夹座上应分别有四个尖锐触角，载紧固石能切入构件中防止标志板松动。
四、立柱基础的构造
1.立柱的基础采用水泥混凝凝土，水泥砼的强度应为C25，基础尺寸为B=1m，H=1m，立柱基础形式可见下图：
2.立柱与立柱基础采用法兰连接，上法兰钢片与下法兰钢片的尺寸均为175mm×175mm×10mm，螺栓为10mm。
