收音机实习报告篇1

写在前面:科学上有句名言:实践是检验真理的唯一基石。作为一名理工科的学生,应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点,努力投入到实践生产中去。而这次收音机实习,恰恰给了我们搭建起理论知识与实践活动间桥梁的机会,实乃弥足珍贵!

我从小就很热爱科学,尤以物理为佳。当还是孩童时便对“发明大王”爱迪生的成就惊叹不已,幻想自己将来也能成为一名杰出的工程师。怀着对未来的美好憧憬,我尽了自己的全力去实现自己的目标。其实,很多时候是迷茫,因为直觉总是告诉自己几乎不可能成为那种人的。说来还真好像,长大了是一种心态,顾虑变多了;小孩时有点死心眼,显得很执拗,相信自己是特殊的,老天爷一定会眷顾着自己,不顾艰险便风雨兼程!也许是年少时的信念太过执着,因此现在每次面对现实而想过放弃自己的梦想时,一个稚嫩却坚定的声音总是在心底回响:我一定能够成功的!听从内心深沉的呼唤,我知道自己不能被暂时的困境所击倒。唯有不断前进,才能将困难挫折抛在身后。我发现很简单实在的一个道理,每次当我骑车平视前方的道路,总不免慨叹这条路犹如人生一样时而曲折。当我接近前方的路再低下头来看看脚下的`路途时,却恍然发现路其实一点不弯。当我们远看时,路不是直的;但渐渐地,脚下的路就直了。人生不何尝这样,当我们顿觉眼前迷茫时,只要不放弃前进的步伐,就能发现脚下是一条笔直的大道。难怪爱因斯坦说,人生就像起单车,要想保持平衡,就得不断前进!

幸福,靠自己争取;奋斗,是我不变的目标以此自勉!

正文:大概在实习前一周我们便得到要制作收音机的通知,这次正好赶上校运动的举行,我们便有充足的时间去完成。之前我从来没有接触过类似的实习,心里难免紧张。幸好实习实行分组,有了队友的支援,我心里是又紧张又期待!

在星期二,我们便得到了实验工具,我保管着我们这组的工具。晚上我将工具拿出来看了看。稍微熟悉了下实习器材。第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。而我们这次采用人工焊锡,着实加大了难度。但想归想,在经过了老师相应的知道后。我们很多人便开始跃跃欲试了。我们小组首先将实验器材及元件去出来,对着清单,一一核对确认。要知道,这次所要制作的事一部完整的收音机,因此连接的不单单是一个电路,还要将不同的器件拼接正确,内部要对应外壳的使用说明,这才能体现出设计的价值,将复杂的电路隐藏,呈现给用户最简单的使用。说实在,对于整体的一个把握与拼接更像是一个积木拼图。有些小组是照着电路图一个个焊接上去的,我比较不认同这样做。这样做的缺点在于不能从整体出发,对整个的收音机有个系统的掌握,因此很容易在一些细节方面,例如接线等犯错,而照成不必要的失误。我们这组按着实物图和电路板,逐一地将元件回归到电路中,这中间特别要注意有些电子元件是有着正负极之分,万万不可弄反,如电解电容(其正负是以引脚长短区分,长对正,短接负)。我们先不去接线,这可以最后进行。组员们互相讨论每个器件该如何拼接来构成一个正确的整体。在一次次凑试下,所有的布局设计我们都已弄懂,偏偏就是一个二极管灯泡不知该怎么去安置。本来收音机外壳上写着“power”字样,那准是对应着二极管,但元件的引脚应该焊接在对应的焊点上,如果让它在正常情况下引脚从反面穿过而至焊点,二极管就会自然落在外壳的另一面,而不能接触到“power”小孔,我们百思不得其解。幸好老师拿来了样品,在拆开外壳后,我们恍然大悟,原来他们反其道而行,不穿过电路板而直接将二极管焊接在有附铜焊点的那一面,再适当弯曲去触及小孔。我那时觉得,定势思维多么要不得!

完成了上面的工作以后,接下来便是最最关键的工作焊接。此时,已到中午了,但仍有不少同学还在继续工作着,一些则索性将午饭带到开放实验室中。看来,收音机今天完成应该不远了。我们小组在食堂吃过后,我和另一组员立即回到实验室中,仔仔细细检查了一遍元件。隔了一会,另一位组员也来了,我们明白是时候做了。在简短讨论后,我们决定将拼好的元件拆下来,一个一个慢慢焊接到电路板上,这样需要三个人较细致的协作。我们组中的女生负责找元件及对应原理图,另一位伙伴将元件安置在对应的电路板上,我则焊接。但是说实话,看到那些微小的元件和那小点般大小的焊点,我们都不怎么有信心。如果不够认真,很容易焊错而短路。因此,我先到熟练的同学那取经问道,之后找来模板自己练练手。开始时手很抖,焊出的锡老大一块,后面慢慢就找到了感觉。我首先将烙铁头靠在焊点处,再将锡丝接触烙铁尖部,待烙铁接电预热后,锡便融化而顺着铁头流到焊点处,再小心地移开烙铁。用这种方法,能比较容易地得到圆锥形的锡固体,总体效果和可行性都不错。

在焊接过程中,我们采取同一类焊接的方法,即先将同一类的器件焊接好,再焊接下类。其中,当焊接电阻时,由于有三种阻值电阻,我们一直不能对号入座。迟迟找不到样品机,我们就去看黑板。这次是一类色环电阻,通过读取不同颜色来确定电阻。可是看来看去,我们还是没弄懂如何读数。最后,经过一些尝试,我终于弄懂。最后一位是表示精度,通常可以用金,银,铜等颜色表示,一般可以不读;倒处第二位表示位数,只要在读数基础上相乘它就行;前面从左往右以此按高到低是读数数值。通常拿到一个色环电阻,可以通过观察其疏密度来判断左右趋向,精度位一般离其他位较远,且通常为金、银、铜。考虑到二极管焊接的特殊性,我们决定最后焊接二极管。时不时,我们也轮流着焊接。伙伴不免手抖得厉害,慢慢地就习惯了。把电路板上的主要元件焊接好后,元件就剩下集成块的焊接了。这要属最棘手的一项,这种集成块是28引脚,且脚与脚间距不过几个毫米,难度不小。我们便开始发挥集体的作用,商量好后,女生用镊子轻压集成块以固定,另一位伙伴则负责观察,看着集成块是否移动以及锡焊时的一些突发问题。我尝试着去照着前面发现的方法去焊接,但毕竟焊点形状不是圆形,所以液体锡可能会流到其他的焊点,很容易照成短路。因此,我们最后拿来小刀。用刀片挡住另焊点去焊接。我小心翼翼去焊接,好不容易焊好一个引脚。接着想去焊另一个,但是由于没有焊接集成块的经验,而照着前面的班门弄斧使得锡用的太多而造成了短路。这下子,我们有些慌了。我们想试着去用刀刮开,但不成功。就在一筹莫展时,旁边一组同学好心提醒我们不能用刀刮,这样很同意将上面的铜刮去。我们想想也是,但除了这我们还能怎样呢。这时他建议我们可以用热的电烙铁去慢慢将多的锡化开后移开。我们如法炮制,果然,我们就将锡清理好。但又回到了老问题上,该采用何种方法去焊接集成块?在这时候,已有不少同学成功地焊接好了集成块。我们向他们询问后才知道,他们是将锡条接触热的电烙铁,使电烙铁头部先蘸有少量的锡。接着就仔细地将烙铁点在焊点上,这样就不用担心锡过多而造成短路。但我同时又想了下,就算锡不多,液体锡也有可能会流到另一个焊点上去。但我在一位伙伴的疑问下很快明白过来。他说,发现锡融化后好像不怎么集中在除了有铜的焊点之外其他地方。原来,金属对液体金属的附着性更大,所以我们在适当锡的情况下根本不必担心锡会流向另一个焊点。明白了以后,我们便大胆地开工了。最后攻克了这块“硬骨头”。

最后工作的接线和拼装在组员间的通力合作下也圆满完成,安上电池,我们的收音机就“嗤嗤”地工作了!

回顾我们的实习过程,短暂却充实,自己也掌握了一些实践中的技能,真切地体会到集体合作在实验中的重要性。要不是同学间相互交流帮助,可能会走很多的弯路甚至功亏一篑,真不愧是集思广益。有了伙伴,我们就有了坚强的后盾;有了实践实习,我们就有了将理论化为现实的桥梁;有了这座桥梁,我们便有了在科学海洋遨游的风帆!

收音机实习报告篇2

电子实训报告:

焊接收音机

院系:专业班级:学号:姓名:成绩:

____13________x

20__年__月

一实验目的 1.了解常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件。2.学习并掌握收音机的工作原理

3.熟悉手工焊锡的常用工具的使用及其维护与修理,基本掌握手工电烙铁的焊接技术。4.了解电子产品的焊接、调试与维修方法。初步学习调试电子产品的方法,提高动手能力。

二、实习器材及介绍:

1.实验器材

印刷电路板、电阻、电解电容、瓷片电容、双联电容、三极管、发光二极管、振荡线圈(中周)、中频变压器(中周)、输入变压器、磁棒及线圈、扬声器、电位器、电烙铁、松香、锡丝电池

一些器材的介绍:

(1)电烙铁:由于焊接的元件多,所以本次使用的是外热式电烙铁,功率为30w,烙铁头是铜制。

(2)工具箱:工具箱内装有斜口钳、螺丝刀、镊子等必备工具。 (3)焊锡丝:为锡铅合金,中间为松香。通常用于电子设备的锡焊。其锡前铅比为60/40。它的熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。

(4)两节5号电池。2.电子器件的识别1)普通电阻

表示方法:直标法、文字符号法、色标法

直标法:用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值,容值

文字符号法:用阿拉伯数字和文字符号两者有规律的组合来表示标称色标法:用不同颜色的环或点在电阻器表面上标出标称阻值和允许误差

2)电容瓷片电容无正负极电容值大小表在电容上

表示方法:用1~3位数字表示,容量单位为pF,如103=10×103PF

电解电容有极性长引脚为正短引脚为负电容值标在圆环

3)三极管以面对矩形面为参考面由左至右依次为射极、基极、集电极

4)LED发光二极管长脚为正短脚为负 注意:元件的大小与极性一定不能弄错。区分二极管的极性,黑头端为负极。区分电解电容的极性长端为正极,短端为负极。–

三、实验原理图与原理介绍

1.实验原理图

S66为六管超外差式收音机,具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。他

有输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成,接受频率范围为535~1605KHZ的中波段。

印刷电路板

2.实验原理

收音机就是一部接收机,属于单向通信;分为调幅和调频两种制式。调幅制无线电广播分为长波、中波和短波三个大波段,分别由相应波段的无线电波传送信号。我国只有中波和短波两个大波段的无线电广播。中波广播使用的频段大致为550kHz-1600kHz;短波广播使用的频段约为2MHz-24MHz。 调频制无线电广播多用超短波(甚高频)无线电波传送信号,国内广播电台使用的频率约为88MHz-108MHz,校园广播电台使用的频率约在70MHz----88MHZ之间,主要靠空间波传送信号。

天线收到电磁波信号,经过调谐器选频后,选出要接收的电台信号。同时,在收音机中,有一个本地振荡器,产生一个跟接收频率差不多的本振信号,它跟接收信号混频,产生差频,这个差频就是中频信号。中频信号再经过中频选频放大,然后再检波,就得到了原来的音频信号。音频信号通过功率放大之后,就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频,我国中频标准规定为465KHZ)一起送入变频管内混合一一变频,在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频,中频只改变了载波的频率,原来的音频包络线并没有改变,中频信号可以更好地得到放大,中频信号经检波并滤除高频信号。再经低放,功率放大后,推动扬声器发出声音。

合集下载

电工电子实习报告收音机(共8篇)

电工电子实习报告收音机(共8篇)

第 1 页 共 48 页 电工电子实习报告收音机〔共8篇〕

第1篇:收音机电子电工实习报告

一、实习内容:

(1)学习识别简单的电子元件与电子线路;(2)学习并掌握收音机的工作原理;

(3)按照图纸焊接元件,组装一台收音机,并掌握其调试方法。

二、实习器材介绍:

(1)电烙铁:由于焊接的元件多,所以使用的是外热式电烙铁,功率为30 w,烙铁头是铜制。

(2)螺丝刀、镊子等必备工具。

(3)松香和锡,由于锡它的熔点低,焊接时,焊锡能迅速漫步在金属外表焊接结实,焊点光亮美观。

(4)两节5号电池。

三、实习目的:

电子技术实习的主要目的就是培养我们的动手才能,电子技术实习使我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,有助于我们对理第 2 页 共 48 页 论知识的理解,帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识,打好日后深化学习电子技术根底。同时实习使我获得了收音机的实际消费知识和装配技能,培养理论联络实际的才能,进步分析^p 问题和解决问题的才能,增强独立工作的才能。同时也培养同学之间的团队合作、共同讨论、共同前进的精神。

详细目的如下:

1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2.根本掌握手工电烙铁的焊接技术,可以独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的消费流程。3.熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,可以根据电路原理图,元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。

5.可以正确识别和选用常用的电子器件,并且可以纯熟使用普通万用表和数字万用表。

6.理解电子产品的焊接、调试与维修方法。

四、原理简述:

咏梅833A型超外差收音机工作原理 1〕接收回路〔C1A、B1〕 第 3 页 共 48 页 LC并联谐振回路在其固有振荡频率等于外界某电磁波频率时产生并联谐振,从而将某台的调幅发射信号接收下来。并通过线圈耦合到下一级电路。2〕变频电路〔BG

收音机电子工艺实习报告(通用5篇)

收音机电子工艺实习报告(通用5篇)

收音机电子工艺实习报告(通用5篇)

收音机电子工艺实习报告 篇1

一.实习目的

1)学习识别简单的电子元件和电子线路。

2)学习手工插接式焊接(THT)方法和贴片式焊接(SMF)方法。

3)组装焊接一台中夏ZX-05型调频调幅收音机和一台贴片式FM微型收音机。

4)提高自己的实际操作能力。

二.实习要求

组装焊接的收音机可以收听到一个以上的频道。

三.实习器材

1)电焊器材:电烙铁,焊锡丝(松香芯),松香,镊子,剪钳,螺丝刀。

2)ZX-05收音机组装元件

3)FM收音机组装元件

4)其它:两节5号电池和两节7号电池。

四.实习原理

1)收音机

收音机是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后在对这个中频信号进行多级放大,再检波,低放。这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号(其频率总比输入回路选出的信号的频率高465kHz),共同送入变频级进行混频,产生一个固定的差频信号,即465kHz。465kHz中频信号经过几级中频选频放大电路的放大后,加至检波级进行检波。解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。检波级输出的波动直流成分信号能反映输入的高频信号强弱,将它经自动增益控制电路后去控制中放级的增益。这样可使高频信号强时中放级增益下降,从而使输出音量不随高频信号强弱变化而发生变化,也使中放级工作稳定、性能提高。

2)调幅(AM)收音机工作原理

调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路(AGC)及音频功率放大电路组成,如下图所示。

调幅收音机原理框图

输入回路由天线线圈和可变电容构成,本振回路由本振线圈和可变电容构成,本振信号经内部混频器,与输入信号相混合。混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。至此,电台的信号就变成了以中频455kHz为载波的调幅波。

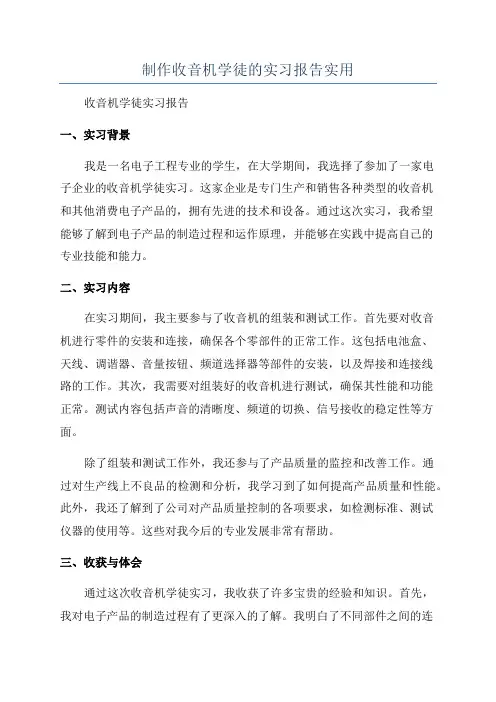

制作收音机学徒的实习报告实用

制作收音机学徒的实习报告实用

制作收音机学徒的实习报告实用

收音机学徒实习报告

一、实习背景

我是一名电子工程专业的学生,在大学期间,我选择了参加了一家电子企业的收音机学徒实习。这家企业是专门生产和销售各种类型的收音机和其他消费电子产品的,拥有先进的技术和设备。通过这次实习,我希望能够了解到电子产品的制造过程和运作原理,并能够在实践中提高自己的专业技能和能力。

二、实习内容

在实习期间,我主要参与了收音机的组装和测试工作。首先要对收音机进行零件的安装和连接,确保各个零部件的正常工作。这包括电池盒、天线、调谐器、音量按钮、频道选择器等部件的安装,以及焊接和连接线路的工作。其次,我需要对组装好的收音机进行测试,确保其性能和功能正常。测试内容包括声音的清晰度、频道的切换、信号接收的稳定性等方面。

除了组装和测试工作外,我还参与了产品质量的监控和改善工作。通过对生产线上不良品的检测和分析,我学习到了如何提高产品质量和性能。此外,我还了解到了公司对产品质量控制的各项要求,如检测标准、测试仪器的使用等。这些对我今后的专业发展非常有帮助。

三、收获与体会

通过这次收音机学徒实习,我收获了许多宝贵的经验和知识。首先,我对电子产品的制造过程有了更深入的了解。我明白了不同部件之间的连接和配合的重要性,以及每个环节的细节和注意事项。其次,我学会了运用一些电子工具和设备,如焊接工具、测试仪器等。这些技能对于我今后的学习和工作都有很大的帮助。

此外,我还学会了与团队合作和沟通。在实习期间,我与其他团队成员共同工作,相互配合,共同完成任务。每个人都有自己的专业知识和独特的技能,我们互相学习,互相帮助,提高了工作效率和质量。我也学到了如何向领导和同事请教问题,以及如何及时反馈工作进展和困难。

最重要的是,通过这次实习,我深刻地意识到了专业知识和实践经验的重要性。在大学课堂上学到的理论知识只是基础,只有通过实践才能将其转化为能力和技能。在实习过程中,我不断尝试和实践,通过失败和反思来提高和进步。我相信,只有不断学习和实践,才能不断提高自己的专业水平和能力。

收音机实习心得

收音机实习心得

收音机总结报告

实习内容及目的:收音机的安装、焊接及调试,让学生了解电子产品的装配过程;掌握电子元器件的识别及质量检验;学习整机的装配工艺;培养动手能力及严谨的工作作风。

辨认测量:①学会了怎样利用色环来读电阻,然后用万用表来验证读数和实际情况是否一致,再将电阻别在纸上,标上数据,以提高下一步的焊接速度;②学会了怎样测量二极管及怎样辨认二极管的“+”,“—”极,③学会了怎样利用万用表测量三极管的放大倍数,怎样辨认三极管的“b”,“e”,“c”的三个管脚;④学会了电容的辨认及读数,“╫”表示元片电容,不分“+”、“—”极;“┥┣+”表示电解电容( 注意:电解电容的长脚为“+”,短脚为“—”)。

焊接体会:在电焊的收音机的时候,学会电焊应该是我最大的收获,下面简单介绍以下焊接的体会,焊接最需要注意的是焊接的温度和时间,焊接时要使电烙铁的温度高于焊锡,但是不能太高,以烙铁接头的松香刚刚冒烟为好,焊接的时间不能太短,因为那样焊点的温度太低,焊点融化不充分,焊点粗糙容易造成虚焊,而焊接时间长,焊锡容易流淌,使元件过热,容易损坏,还容易将印刷电路板烫坏,或者造成焊接短路现象。

焊接顺序:①焊接中周,为了使印刷电路板保持平衡,我们需要先焊两个对角的中周,在焊接之前一定要辨认好中周的颜色,以免焊错,千万不要一下子将四个中周全部焊在上面,这样以后的小元件就不好安装→②焊接电阻,前面我们已经将电阻别在纸上,我们要按R1——R13的顺序焊接,以免漏掉电阻,焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前的值是一样(检验是否有虚焊)→③焊接电容,先焊接元片电容,要注意上面的读数(要知道223型元片电阻&103型元片电阻的区别,元片电容的读数方法——前两数字表示电容的值,后面的数字表示零的个数),紧接着就是焊电解电容了,特别要注意长脚是“+”极,短脚是“—”极→④焊接二极管,红端为“+”,黑端为“—”→⑤焊接三极管,一定要认清“e”,“b”,“c”三管脚(注意:[V1,V2,V3,V4]和[V5,V6,V7]按放大倍数从大到小的顺序焊接)→⑥剩下的中周和变压器及开关都可以焊了→⑦最需要细心的就是焊接天线线圈了,用四根线一定要按照电路图准确无误的焊接好→⑧焊接印刷电路板上 “▋▆”状的间断部分,我们需要用焊锡把它们连接起来→⑨焊接喇叭和电池座。

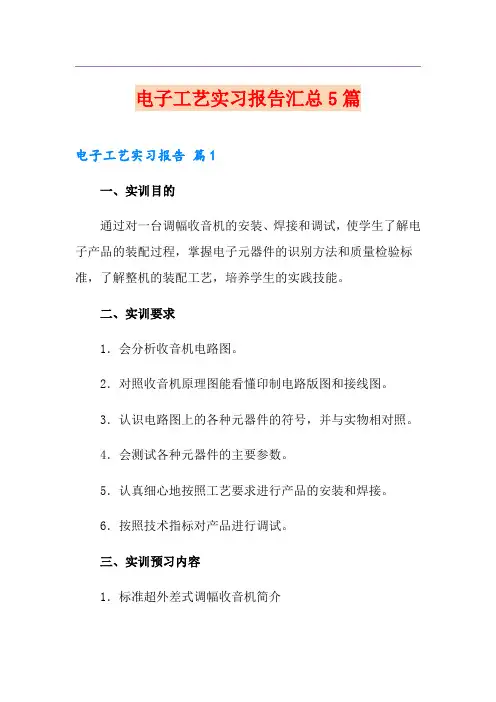

电子工艺实习报告汇总5篇

电子工艺实习报告汇总5篇

电子工艺实习报告汇总5篇

电子工艺实习报告 篇1

一、实训目的

通过对一台调幅收音机的安装、焊接和调试,使学生了解电子产品的装配过程,掌握电子元器件的识别方法和质量检验标准,了解整机的装配工艺,培养学生的实践技能。

二、实训要求

1.会分析收音机电路图。

2.对照收音机原理图能看懂印制电路版图和接线图。

3.认识电路图上的各种元器件的符号,并与实物相对照。

4.会测试各种元器件的主要参数。

5.认真细心地按照工艺要求进行产品的安装和焊接。

6.按照技术指标对产品进行调试。

三、实训预习内容

1.标准超外差式调幅收音机简介 标准超外差式调幅收音机一般为六管中波段收音机,采用全硅管线路,具有机内磁性天线,收音效果良好,并设有外接耳机插口。

2.咏梅838型超外差式收音机的技术指标频率范围:535——1605kHz输出功率:50mW(不失真)、150mW(最大)扬声器:Φ57mm、8Ω

电源:3V(两节五号电池)体积:宽122×高65×厚25mm重量:约175克(不带电池)

四、实训步骤

1。咏梅838型超外差式收音机的材料清单,见表1。

2.用万用表检测收音机各个元器件检测顺序和要求见表2,将测量结果填入实习报告。注意:V5、V6的hFE相差应不大于20%,同学之间可互相调整使管子性能配对。

3.用万用表检测输出、输入变压器绕组的内阻,见表3

4.对元器件的引线进行镀锡处理

5.检查印制板的铜箔线条是否完好

咏梅838型超外差式收音机的印制电路板如图1所示。要特别注意检查板上的铜箔线条有无断线及短路的情况,还要特别注意板的边缘是否完好,如图2所示。 6.安装元器件

焊接

(1)焊接T5输入变压器(要使之与印刷版紧紧相贴)(2)R2、R3要平着版焊接且要高于版0。5cm,然后焊接剩下的电阻(电阻成三角形状)(3)二极管(红正黑负且焊接形状为三角形(红色为短腿))(4)瓷介电容(5)三极管(平向自己三条腿从左到右为E、B、C)(6)涤纶电容(7)电解电容(形状为)(8)T2、T3、T4(9)双联电容(10)T6(11)天线线圈(先焊L2)

焊接收音机实习报告5篇

焊接收音机实习报告5篇

焊接收音机实习报告5篇

焊接收音机实习报告 篇1(3209字)

写在前面:科学上有句名言:实践是检验真理的唯一基石。作为一名理工科的学生,应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点,努力投入到实践生产中去。而这次收音机实习,恰恰给了我们搭建起理论知识与实践活动间桥梁的机会,实乃弥足珍贵!

我从小就很热爱科学,尤以物理为佳。当还是孩童时便对“发明大王”爱迪生的成就惊叹不已,幻想自己将来也能成为一名杰出的工程师。怀着对未来的美好憧憬,我尽了自己的全力去实现自己的目标。其实,很多时候是迷茫,因为直觉总是告诉自己几乎不可能成为那种人的。说来还真好像,长大了是一种心态,顾虑变多了;小孩时有点死心眼,显得很执拗,相信自己是特殊的,老天爷一定会眷顾着自己,不顾艰险便风雨兼程!也许是年少时的信念太过执着,因此现在每次面对现实而想过放弃自己的梦想时,一个稚嫩却坚定的声音总是在心底回响:我一定能够成功的!听从内心深沉的呼唤,我知道自己不能被暂时的困境所击倒。唯有不断前进,才能将困难挫折抛在身后。我发现很简单实在的一个道理,每次当我骑车平视前方的道路,总不免慨叹这条路犹如人生一样时而曲折。当我接近前方的路再低下头来看看脚下的路途时,却恍然发现路其实一点不弯。当我们远看时,路不是直的;但渐渐地,脚下的路就直了。人生不何尝这样,当我们顿觉眼前迷茫时,只要不放弃前进的步伐,就能发现脚下是一条笔直的大道。难怪爱因斯坦说,人生就像起单车,要想保持平衡,就得不断前进!

幸福,靠自己争取;奋斗,是我不变的目标以此自勉!

正文:大概在实习前一周我们便得到要制作收音机的通知,这次正好赶上校运动的举行,我们便有充足的时间去完成。之前我从来没有接触过类似的实习,心里难免紧张。幸好实习实行分组,有了队友的支援,我心里是又紧张又期待!

在星期二,我们便得到了实验工具,我保管着我们这组的工具。晚上我将工具拿出来看了看。稍微熟悉了下实习器材。第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。而我们这次采用人工焊锡,着实加大了难度。但想归想,在经过了老师相应的知道后。我们很多人便开始跃跃欲试了。我们小组首先将实验器材及元件去出来,对着清单,一一核对确认。要知道,这次所要制作的事一部完整的收音机,因此连接的不单单是一个电路,还要将不同的器件拼接正确,内部要对应外壳的使用说明,这才能体现出设计的价值,将复杂的电路隐藏,呈现给用户最简单的使用。说实在,对于整体的一个把握与拼接更像是一个积木拼图。有些小组是照着电路图一个个焊接上去的,我比较不认同这样做。这样做的缺点在于不能从整体出发,对整个的收音机有个系统的掌握,因此很容易在一些细节方面,例如接线等犯错,而照成不必要的失误。我们这组按着实物图和电路板,逐一地将元件回归到电路中,这中间特别要注意有些电子元件是有着正负极之分,万万不可弄反,如电解电容(其正负是以引脚长短区分,长对正,短接负)。我们先不去接线,这可以最后进行。组员们互相讨论每个器件该如何拼接来构成一个正确的整体。在一次次凑试下,所有的布局设计我们都已弄懂,偏偏就是一个二极管灯泡不知该怎么去安置。本来收音机外壳上写着“power”字样,那准是对应着二极管,但元件的引脚应该焊接在对应的焊点上,如果让它在正常情况下引脚从反面穿过而至焊点,二极管就会自然落在外壳的另一面,而不能接触到“power”小孔,我们百思不得其解。幸好老师拿来了样品,在拆开外壳后,我们恍然大悟,原来他们反其道而行,不穿过电路板而直接将二极管焊接在有附铜焊点的那一面,再适当弯曲去触及小孔。我那时觉得,定势思维多么要不得!

收音机实习心得 2

收音机总结报告

实习内容及目的:收音机的安装、焊接及调试,让学生了解电子产品的装配过程;掌握电子元器件的识别及质量检验;学习整机的装配工艺;培养动手能力及严谨的工作作风。

辨认测量:①学会了怎样利用色环来读电阻,然后用万用表来验证读数和实际情况是否一致,再将电阻别在纸上,标上数据,以提高下一步的焊接速度;②学会了怎样测量二极管及怎样辨认二极管的“+”,“—”极,③学会了怎样利用万用表测量三极管的放大倍数,怎样辨认三极管的“b”,“e”,“c”的三个管脚;④学会了电容的辨认及读数,“╫”表示元片电容,不分“+”、“—”极;“┥┣+”表示电解电容( 注意:电解电容的长脚为“+”,短脚为“—”)。

焊接体会:在电焊的收音机的时候,学会电焊应该是我最大的收获,下面简单介绍以下焊接的体会,焊接最需要注意的是焊接的温度和时间,焊接时要使电烙铁的温度高于焊锡,但是不能太高,以烙铁接头的松香刚刚冒烟为好,焊接的时间不能太短,因为那样焊点的温度太低,焊点融化不充分,焊点粗糙容易造成虚焊,而焊接时间长,焊锡容易流淌,使元件过热,容易损坏,还容易将印刷电路板烫坏,或者造成焊接短路现象.

焊接顺序:①焊接中周,为了使印刷电路板保持平衡,我们需要先焊两个对角的中周,在焊接之前一定要辨认好中周的颜色,以免焊错,千万不要一下子将四个中周全部焊在上面,这样以后的小元件就不好安装→②焊接电阻,前面我们已经将电阻别在纸上,我们要按R1-—R13的顺序焊接,以免漏掉电阻,焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前的值是一样(检验是否有虚焊)→③焊接电容,先焊接元片电容,要注意上面的读数(要知道223型元片电阻&103型元片电阻的区别,元片电容的读数方法——前两数字表示电容的值,后面的数字表示零的个数),紧接着就是焊电解电容了,特别要注意长脚是“+"极,短脚是“—”极→④焊接二极管,红端为“+",黑端为“—”→⑤焊接三极管,一定要认清“e”,“b”,“c”三管脚(注意:[V1,V2,V3,V4]和[V5,V6,V7]按放大倍数从大到小的顺序焊接)→⑥剩下的中周和变压器及开关都可以焊了→⑦最需要细心的就是焊接天线线圈了,用四根线一定要按照电路图准确无误的焊接好→⑧焊接印刷电路板上 “▋▆”状的间断部分,我们需要用焊锡把它们连接起来→⑨焊接喇叭和电池座。

金工实习收音机实验报告

金工实习收音机实验报告

一、实习内容

本次金工实习的主要内容是学习识别简单的电子元件与电子线路,掌握收音机的工作原理,并按照图纸焊接元件,组装一台收音机,并掌握其调试方法。

二、实习器材介绍

1. 电烙铁:由于焊接的元件多,使用的是外热式电烙铁,功率为30w,烙铁头是铜制。

2. 螺丝刀、镊子等必备工具。

3. 松香和锡:锡的熔点低,焊接时,焊锡能迅速散布在金属表面,焊接牢固,焊点光亮美观。

4. 两节5号电池。

三、实习目的

电子技术实习的主要目的是培养我们的动手能力,与金工实习的意义是一样的。金工实习要求我们能够熟练使用日常的机械车床、劳动工具,能够自己动手做出一个像样的东西来。而电子技术实习则要求我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,不能在面对这样的东西时还像以前那样一筹莫展。这有助于我们对理论知识的理解,帮助我们学习专业知识,使我们对电子元件及收音机的装机与调试有一定的感性和理性认识,打好日后深入学习电子技术基础。

四、实习过程

在实习开始时,我们先学习了识别简单的电子元件,如电阻、电容、电感等,并了解了它们的作用。接着,我们学习了收音机的工作原理,包括调谐器、放大器、检波器等部分的工作方式。

然后,我们按照图纸,用镊子将元件焊接在印刷电路板上。焊接时,要掌握好烙铁的温度和焊接时间,以免烫坏元件或造成焊接不牢固。焊接完成后,我们将印刷电路板放入仪器中,接上电源和天线,调整相关参数,就可以收到广播信号了。

五、实习收获 通过这次实习,我学会了如何识别电子元件,掌握了收音机的工作原理,并学会了如何焊接和调试。这不仅提高了我的动手能力,也加深了我对电子技术理论的理解。

此外,我还学会了如何查找和排除电子电路故障,这对我今后的学习和工作中遇到类似问题有很大的帮助。

六、实习总结

通过这次金工实习的收音机实验,我深刻认识到了动手实践的重要性。理论知识固然重要,但没有实践,理论知识就无法得到巩固和提高。

收音机实习报告

收音机实习报告

收音机实习报告

一、实习单位概况

我所在的实习单位是一家广播电台,隶属于当地文化广电新闻出版局,是一家以新闻、娱乐、文化、教育等内容为主的综合性广播电台。该电台成立于1979年,现已拥有多个频率,覆盖全国各地,从而满足不同听众的需求。

二、实习期间的工作内容和体会

1. 工作内容

在实习期间,我被分配到电台播音室进行工作。主要工作内容包括:

(1)新闻稿撰写:根据新闻题材和时效性要求,写出简洁、清晰的稿件,以供主播播出。

(2)播音实践:练习口语表达能力,熟悉电台规范播音流程,掌握各种音频设备的使用方法。

(3)制作广播节目:参与电台节目的制作,包括策划、采访、剪辑等环节,体验节目制作的全过程。

(4)直播接线员:熟悉电台直播开播和收播流程,负责接听听众反馈线路,保证直播效果和互动性。

(5)其他任务:完成主管安排的其他任务和临时性工作。

2. 工作体会

在电台实习期间,我有以下体会:

(1)严谨治学:电台作为一个专业性很强的领域,对稿件和个人素质要求很高,需要我们严格要求自己的每一个思路和文字,注重每一个细节,精益求精。

(2)沟通协作:电台是一个强调团队合作的行业,需要大量的沟通和协作,尤其在制作节目方面,项目经理、编导、主持人、技术人员等都需要密切配合,在信任和支持的基础上,才能把最好的作品呈现给听众。

(3)技能提升:电台作为传媒行业的一份子,需要具备足够的专业技能和知识储备,如语音表达能力、专业用语、新闻识别能力、电台标准音响处理、编辑技巧等方面。通过实践和学习,我在这些方面都有了极大的提升。

三、实习收获和感悟

1. 实习收获

(1)技能提高:通过实践,在播音、新闻撰写、节目制作等方面都有了很大的提高,掌握了实战技巧和自己擅长的领域。

(2)职业认知:对电台这个行业的了解更加深刻,知道了不同频率、不同时段的听众群体,以及电台最基本的运作模式和业务策略。

(3)职业规划:得到了许多老员工和主管的指导和建议,为我制定更加明确和可行的职业规划提供了参考。

组装收音机的实习报告

组装收音机的实习报告

收音机的组装

1.熟悉手工焊锡的经常使用工具的利用及其维修与护理。

2.大体把握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接,熟悉电子产品的安装工艺的生产流程。

3.了解超外差式收音机的组成与工作原理。

4.学会各类大体电子元件的识别与参数判定。

5.了解晶体管在电子电路中的用途与用法。

收音机的原理是把从天线接收到的高频信号,经检波还原成音频信号,送到扬声器变成音波,是把接收到的电台高频信号用一个变频级电路将它转化为频率固定的中频信号,然后再对这中频信号进行多级放大,再检波低放。由于不同频率无线点播用途较广,同意的电波较多。因此音频信号会相互干扰,致使音效不行,因此当要选择所需的电台并把不要的信号“滤掉”。收听广播时,利用选台按钮,由于中频固定,中放的增益能够做的较大,工作较稳固,检波器取得足够大的信号,从而使整机输出音质较好的音频信号。因其中频调谐放大电路选择性好,增效高又不易自激,灵敏度和选择性都能够改善,而且整个波段接收灵敏度均匀。

电烙铁:外热式电烙铁,功率30W,烙铁头铜质。 焊锡,螺丝刀,镊子,各类收音机零件。

1:电烙铁的利用:利用电烙铁时,必需操纵好烙铁温度与焊接时刻,因为烙铁温度太低熔化不了焊锡,温度太高会使烙铁“烧死”,电烙铁停留时刻太短,焊锡不易熔化形成“虚焊”,焊接时刻太长又容易损坏元器件。

2:元器件的识别:电路板上涉及很多元件,比如:二极管,三极管,电阻,电容,变压器,集成块等等。电阻需要按色环区别其电阻。二极管电解电容器的正负极,三极管的三个引脚连接顺序等等都是应该注意的事项。

这次组装收音机应该算作成功吧。装上电池,我慢慢地调剂收到了四个台,尽管都不是很清楚,但收音机总算是响了,这让我内心仍是蛮快乐的,自己对它花费了那么多的心血,它最终没回报我一个“一声不吭”这让我仍是挺欣慰的。自己的劳动没白搭啊。
