课程设计(论文)题目名称篮球比赛24秒计时器课程名称单片机原理及在电气测控学科中的应用学生姓名周新学号0941201061系、专业电气工程系、09电气测控类指导教师杨波2010 年6 月24 日邵阳学院课程设计（论文）任务书注：1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效；2．此表1式3份，学生、指导教师、教研室各1份。
指导教师（签字）：学生（签字）：邵阳学院课程设计（论文）评阅表学生姓名周新学号0941201061系电气工程系专业班级09电气测控类一班题目名称基于单片机篮球比赛24秒计时器设计课程名称单片机原理及在电气测控学科中的应用一、学生自我总结二、指导教师评定注：1、本表是学生课程设计（论文）成绩评定的依据，装订在设计说明书（或论文）的“任务书”页后面；2、表中的“评分项目”及“权重”根据各系的考核细则和评分标准确定。
目录摘要 (I)1篮球计时器概述 (1)1.1 篮球竞赛24秒计时器功能 (1)1.2篮球计时器实物图 (1)1.3 主要参考器件 (2)1.4 单片机的概述 (2)1.4.1 AT89C51单片机简介 (2)1.4.2 AT89C51单片机引脚功能简介 (2)2 硬件设计 (4)2.1 设计原理 (4)2.2 硬件设计流程图 (4)2.2.1功能单元模块 (5)2.3 硬件设计电路图 (7)3 软件设计 (9)3.1 程序流程图 (9)3.2程序设计 (10)3.3 仿真及仿真结果 (13)4 课程设计体会 (15)参考文献 (16)摘要篮球比赛中除了有总时间倒计时外，为了加快比赛的节奏，新的规则还要求进攻方在２４秒内有一次投篮动作，否则视为违例。
以下为一个篮球比赛计时器，该计时器采用按键操作、ＬＥＤ显示，非常实用。
此计时器也可作为其他球类比赛的计时器。
本课程设计介绍了一个基于单片机的篮球比赛计时器硬件设计，包括AT89C51、6个八段显示LED、上电复位电路、时钟发生电路等基本模块的设计。
选篮球竞赛24秒计时器设计的说明书
选篮球竞赛24秒计时器设计的说明书引言：本说明书旨在介绍选篮球竞赛所需的24秒计时器的设计功能和操作步骤。
该计时器旨在帮助裁判员和球员准确掌握比赛时间，提供公正的判断依据，确保比赛的公平进行。
1. 介绍：篮球竞赛24秒计时器是一种用于控制进攻方进攻时间的装置。
在篮球比赛中，每次球队进攻有24秒的时间。
该计时器可以提供直观的数字显示，提醒球员控制出手时间，同时也方便裁判员判断进攻是否超时。
2. 主要功能：- 数字显示：该计时器通过数字屏幕实时显示剩余进攻时间，数字清晰可见，便于球员和裁判员观察。
- 启动/停止按钮：裁判员使用该按钮来控制进攻时间的启动和停止。
- 警示信号：当剩余进攻时间不足5秒时，计时器会发出警示音，提醒球员作出快速决策。
- 可调整时间：该计时器允许裁判员根据比赛需要调整进攻时间上限，最长不能超过24秒。
3. 操作步骤：以下是使用篮球竞赛24秒计时器的操作步骤：- 确保计时器已经连接到电源，并处于工作状态。
- 在开始进攻时，裁判员按下启动按钮，计时器开始倒计时，显示剩余时间。
- 当队伍成功进行进攻或24秒时间用尽时，裁判员按下停止按钮，计时器停止倒计时。
- 若球队未在规定时间内完成进攻，计时器会发出警示音并显示超时标识，裁判员应中断进攻并控球转到对方队伍。
4. 注意事项：- 确保计时器正常工作并准确显示时间。
- 在比赛开始前进行全面的测试，确保计时器的准确性和稳定性。
- 调整计时器时间上限时，确保不超过24秒以保持公平。
- 维护人员应定期检查和维修计时器，确保其可靠性和正确性。
结论：篮球竞赛24秒计时器是一项重要的装置，用于确保篮球比赛的公正性和公平性。
本说明书介绍了该计时器的设计功能和操作步骤，希望能够对相关人员的使用提供指导和帮助。
任何人在使用该计时器时都应熟悉本说明书的内容，并按照操作步骤正确操作。
篮球比赛24秒计时器设计报告
篮球比赛24秒计时器设计报告篮球比赛中的24秒计时器是指用于计时进攻方在进攻时所剩时间的设备。
它是篮球比赛中重要的计时工具之一，对比赛的进行起着关键的作用。
本设计报告将对篮球比赛24秒计时器的设计进行详细介绍。
1.设计目标：本设计的目标是设计一款功能完善、易于操作、准确可靠的篮球比赛24秒计时器。
它应具备以下特点：(1)界面简洁直观，便于比赛工作人员和观众使用；(2)计时准确可靠，能够精确显示剩余时间；(3)操作简便，能够方便地启动、暂停和重置计时器；(4)耐用性强，能够长时间稳定工作。
2.系统组成：本设计的篮球比赛24秒计时器由以下几个主要部分组成：(1)显示屏幕：采用LED或LCD显示屏，能够清晰、直观地显示剩余时间；(2)控制面板：包括启动按钮、暂停按钮、重置按钮等，用于控制计时器的启动、暂停和重置操作；(3)倒计时控制模块：用于计时功能的实现，能够按照设定的时间进行倒计时，并在倒计时结束后发出警示信号；(4)供电模块：提供计时器所需的电源。
3.设计原理：(1)启动和暂停功能：通过控制面板上的启动按钮和暂停按钮实现。
(2)重置功能：通过控制面板上的重置按钮实现，将计时器恢复到初始状态。
(3)倒计时功能：倒计时控制模块根据设定的时间进行倒计时，每秒更新显示屏上的剩余时间，并在倒计时结束时发出警示信号。
(4)警示信号：在倒计时结束后，发出蜂鸣器声音或闪烁的警示灯，提醒比赛工作人员和观众时间已经用完。
4.设计细节：(1)显示屏幕的设计：选择合适的LED或LCD显示屏，确保显示效果清晰、亮度适中。
(2)控制面板的设计：控制面板上的按钮应具备良好的触感，操作简便、可靠。
(3)倒计时控制模块的设计：采用微控制器或计时芯片实现倒计时功能，并与显示屏和控制面板进行适配。
(4)供电模块的设计：选择合适的电源适配器或电池供电，确保供电稳定可靠。
5.总结与展望：通过对篮球比赛24秒计时器的设计，实现了上述目标，并对各个部分的设计细节进行了详细阐述。
篮球比赛进攻24秒多功能倒计时说明书
沈阳大学沈阳大学时钟信号CP，同时计数器完成置数功能，译码显示电路显示30s字样；当启动开关断开时，计数器开始计数；当暂停、连续开关拨在暂停位置上时，计数器停止计数，处于保持状态；当暂停、连续开关拨在连续时，计数器继续递减计数。
系统设计框图如图下图所示。
暂停/继续脉冲发射器计时器译码器LED显示清零置数2.1译码显示电路用发光二极管（LED）组成字型来来显示数字。
这种数码管的每个线段都是一个发光二极管，因此也称LED数码管或LED七段显示器。
因为计算机输出的是BCD码，要想在数码管上显示十进制数，就必须先把BCD码转换成 7 段字型数码管所要求的代码。
我们把能够将计算机输出的BCD码换成 7 段字型代码，并使数码管显示出十进制数的电路称为“七段字型译码器”因此在本次的设计中我们采用了常用的74LS48。
沈阳大学下面是利用74LS47驱动单位共阳极七段数码管的电路图：在数字测量仪表和各种数字系统中，都需要将数字量直观地显示出来，一方面供人们直接读取测量和运算的结果；另一方 面用于监视数字系统的工作情况。
因此，数字显示电路是许多数字设备不可缺少的部分。
数字显示电路通常由译码器、驱动 器和显示器等部分组成，如下图所示。
下面对显示器和译码驱动器分别进行介绍。
沈 阳 大 学驱动器显示器译码器计数器沈阳大学RBI 脉冲消隐输入端（低电平有效）a-g 段输出74LS48引脚图2．2脉冲产生电路（555定时器）555定时器主要是通过外接电阻R和电容器C构成充、放电电路,并由两个比较器来检测电容器上的电压,以确定输出电平的高低和放电开关管的通断。
这就很方便地构成从微秒到数十分钟的延时电路、以及多谐振荡器、单稳态触发器、施密特触发器等脉冲波形产生和整形电路。
NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地 GND 2触发3输出 4复位5控制电压 6门限(阈值)7放电 8电源电压Vcc它是数字电子钟的核心部分，它的精度和稳定度决定于数字钟的质量。
课程设计-篮球24秒计时器设计
课程设计-篮球24秒计时器设计1. 引言篮球是一项流行的运动项目，而篮球比赛中的24秒计时器被广泛应用。
24秒计时器的作用是规定进攻球队必须在24秒内射门。
本文将详细介绍篮球24秒计时器的设计思路和实现方法。
2. 设计目标本课程设计的目标是设计一个实时计时的24秒计时器，要求能够准确地显示剩余时间，并提供简单的控制功能。
3. 设计思路3.1 硬件部分为了实现一个可靠的24秒计时器，我们需要选用合适的硬件组件。
以下是主要的硬件组件和功能设计： - 显示屏：用于显示计时器的剩余时间。
- 开始/停止按钮：用于开始或停止计时器。
- 复位按钮：用于将计时器复位为24秒。
- 蜂鸣器：用于发出警报声，提醒比赛方双方。
3.2 软件部分在硬件部分的基础上，我们需要编写相应的软件代码来实现计时器的功能。
以下是主要的软件设计思路： - 初始化：启动计时器时，显示屏显示24秒，计时器停止。
- 开始计时：按下开始按钮后，计时器开始倒数计时，显示屏实时更新倒计时的剩余时间。
- 停止计时：按下停止按钮后，计时器停止计时，显示屏停止更新。
- 复位计时：按下复位按钮后，计时器复位为24秒，显示屏重新显示24秒。
- 警报：当计时器倒计时为0秒时，蜂鸣器发出警报声，提醒比赛方双方。
4. 实现方法4.1 硬件实现硬件实现主要包括连接各个硬件组件，以及编写相应的硬件控制代码。
以下是硬件实现的步骤：1. 连接显示屏和主板，确保显示屏能够正常工作。
2. 连接开始/停止按钮和主板，通过按下按钮来控制计时器的启动和停止。
3. 连接复位按钮和主板，通过按下复位按钮来复位计时器。
4. 连接蜂鸣器和主板，确保能够正常发出警报声。
4.2 软件实现软件实现主要包括编写相应的代码来控制硬件组件的工作。
以下是软件实现的步骤： 1. 初始化计时器，设置剩余时间为24秒，并停止计时。
2. 监听开始/停止按钮的按下事件，根据按钮状态来控制计时器的启动和停止。
(完整word版)篮球竞赛24s计时器

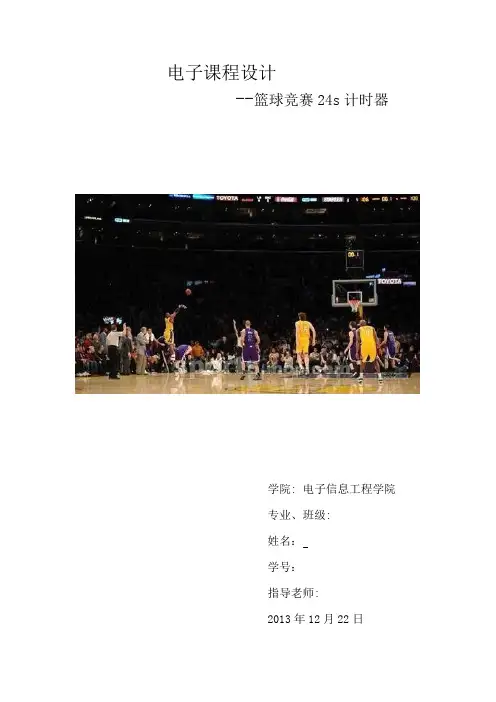

电子课程设计--篮球竞赛24s计时器学院: 电子信息工程学院专业、班级:姓名：学号：指导老师:2013年12月22日目录一设计任务及要求 (3)二总体框图 (3)三器件选择 (4)四模块功能 (5)五总体设计电路图 (11)六硬件调试 (13)七设计心得 (14)篮球竞赛24s计时器一、设计任务及要求1.设计任务本设计主要能完成：在篮球比赛中, 规定了球员的持球时间不能超过24秒, 否则就犯规了。
本课程设计的“篮球竞赛24秒计时器”可用于篮球比赛中, 用于对球员持球时间24秒限制。
一旦球员的持球时间超过了24秒, 它就自动报警从而判定此球员的犯规。
1． 2.基本要求2．要求电路为24秒递减计时, 每隔1秒钟, 计时器减1；要有外部开关, 控制计数器的直接清零、复位、启动和暂停/连续计时功能；当计时器倒计时为零时, 即定时时间倒, 显示为零, 同时发出声光报警信号。
二、电路框图及工作原理2.1电路框图24秒计时器的总体方案框图如图2-1所示。
它包括秒脉冲发生器、计数器、译码显示电路、报警电路和辅助时序控制电路等五个模块组成。
其中计数器和控制电路是系统的主要模块。
计数器完成24秒计时功能.而控制电路完成计数器的直接复位、启动计数、暂停/连续计数;译码显示电路的显示与灭灯、定时时间到启动报警等功能。
秒脉冲发生器产生的信号是电路的时钟脉冲和定时标准, 电路可采用555集成电路组成的多谐振荡器构成。
译码显示电路四线数码管报警电路在试验中可用蜂鸣器实现。
图2-1 总体方案框图 2.2设计方案本设计中, 24进制计数器是整个电路的核心部分, 我选择74LS192进行24进制同步减法、加法计数。
选择两个四段数码显示管进行显示。
根据设计要求, 本课程设计采用555计时器制成的多谐振荡器, 对24进制计数器进行秒脉冲的输入。
在本设计中, 因为我们需要对其进行暂停、复位、加法、报警等控制, 所以我们使用了三个开关来控制计数器的各功能的实现, 从而实现了各种功能的。
篮球比赛24秒倒计时器的设计与仿真分析
24秒倒计时器的设计与仿真分析篮球比赛1．电路设计分析为了加快比赛篮球比赛中除了有总时间倒计时外，计时器在许多领域均有普遍的应用，秒内有一次投篮动作，否则视为违例。
节奏，新的规则还要求进攻方在24秒倒计时器”从数字电路角度讨论，实际上就是一个二十24本设计题目的“篮球比赛四进制递减的计数器。
电路设计技术指标⑴①能完成24秒倒计时功能。
②完成计数器的复位、启动计数、暂停／继续计数、声光报警等功能。
⑵方案论证秒倒计时电路可由秒脉冲信号发生器、计数器、译码经过对电路功能的分析，整个24 器、显示电路、报警电路和辅助控制电路组成，如图4 - 38所示。
方案实现(3) ①秒脉冲发生器。
、C构成多谐振荡器。
秒脉冲产生电路由555定时器和外接元件R1、R21f?。
，即Hz1经过计算得到输出脉冲的频率为秒(1 s)所示。
4 - 24本例中的秒脉冲发生器采用应用电路二中的秒脉冲发生器电路即可，如图因为技术指标是一样的，不用再重新设计。
②计数器。
同步十进制可计数器由两片74LSl92 逆计数器构成。
功能简介如下：具有清除和74LSl92其引脚排列及逻辑符号如图置数等功能，PL为加其中为置数端，CP4 - 39所示。
U TC 为非同步CP为减计数端，计数端，D U TC为非同步借位输出端，进位输出端，D为MRP3为计数器输入端，P2P0、P1、、Q3为数据输出端。
、、、清除端，Q0Q1Q24/ 1所示。
74LSl92的图形符号如图4 - 40仿真软件Multisim 10中为加计UP为置数控制端，CLR 为清零端，C、D为置数输入端，～LOAD其中A、B、～为非同步进位输出端，～CO、QC、QD为数据输出端，数端，DOWN为减计数端，QA、QB 为非同步借位输出端。
BO本例为利用减计数端输入秒脉冲信号，进行减法计数，也就是倒计时。
这时计数器按端连接，实现DOWN74LSl92的842l码递减进行减计数。
利用借位输出端～BO与下一级计数器之间的级联。
24秒篮球计时器资料
目录摘要 (2)1结构设计与方案选择 (3)1.1电路的结构框图 (3)1.2电路的选择 (4)2单元电路的设计 (6)2.1秒脉冲电路 (6)2.2计数器电路的选择 (8)2.3暂停/继续控制电路的设计 (10)2.4清零电路的设计 (10)2.5置数电路的设计 (10)2.6显示电路的设计 (11)3调试与检测 (14)3.1调试 (14)3.1.1调试方法 (14)3.1.2调试步骤 (15)3.1.3调试结果 (15)3.1.4调试中故障及解决办法 (15)3.2检测 (16)心得体会 (16)参考文件 (17)电路明细表 (18)附录 (19)摘要篮球是一项大众化的运动，篮球运动常常让我们理解很多，也收获很多，达到强身健体的目的和增强自身的灵活性，现实生活中的比赛有很多规则，正规比赛中我们知道，在一次进攻中，一方队员只有24秒的进攻时间，超过这个时间则表示一次违例。
本课程设计题目紧密联系生活实际，用简单的数字逻辑电路实现24秒减数计时器，每隔一秒计数一次直到减到零并发生光报警，计数器有置数功能，最初置数为24，并且有清零功能和暂停功能，使设计电路具有很好的实用价值；关键词：24秒计数报警清零暂停篮球24秒定时器的制作1 结构设计与方案选择1.1电路的结构框图24秒定时器的总体参考方案框图如下图所示。
它包括一个有555定时器构成的秒脉冲信号、74LS192构成的计时器、74LS48和数码管构成的译码显示电路、报警电路和辅助时序控制电路等构成。
其中计数器和控制器构成的主要部分。
计数器完成24秒计时功能，而控制器电路完成计数器的直接清零、启动计数、暂停/连续计数、译码显示电路的显示与灭灯、定时时间报警等功能。
外部操作开关图1.1 定时器原理方框图秒脉冲发生器产生的信号是电路的时钟脉冲和定时标准，本设计可采用555定时器或者由TTL与非们组成的多谐振荡器构成。
译码显示电路可用74LS48和共阴极七段LED显示器构成，报警电路可由发光二极管代替。
