电脑电源线解释
电脑电源接口定义详解
电脑电源接口定义详解电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
ATX电源线颜色定义：黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V这是ATX电源专门设置的，为内存提供电源。
电源线不同颜色的含义及他们与电压之间对应的关系
电源线不同颜色的含义及他们与电压之间对应的关系1、黄色电源线黄色电源线是电源线中数量较多的一种，它输出+12V电压。
由于加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为电脑中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并作为串口设备等电路逻辑信号电平。
+12V电压供电出现故障时，通常会造成以下故障：（1）+12V供电的电压输出不正常，常会造成硬盘、光驱、软盘的读盘性能不稳定。
（2）+12V电压偏低，通常会造成光驱盘故障；硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用硬盘；PCI-E显卡无法正常工作；CPU无法正常工作，造成死机故障。
2、红色电源线红色电源线输出+5V电压，红色电源线的数量与黄色电源线的数量相当。
+5V供电电压主要是为CPU、PCI、AGP、ISA等集成电路提供电压，是电脑中主要的工作电源。
由于+5V供电主要为CPU等主要设备供电，因此他的供电稳定性直接关系着电脑性能的稳定性。
3橙色电源线橙色电源线输出+3.3V电压，+3.3V电压是ATX电源专门设置的一个电压，主要为内存提供电源。
最新的24针电源接口中，特别加强了+3.3V供电电压。
该电压要求严格，输出稳定，纹波系数要小，输出电流要在20A以上。
如果+3.3V供电电压出问题，会直接引起内存供电电路故障，导致内存工作不稳定，甚至出现死机或无法启动的故障。
4、紫色电源线紫色电源线输出电压为+5V，为+5VSB待机电源，即ATX电源通过电源主板接口的第9针向主板提供电压为+5V,电流为720mA的供电电源，这个供电电压主要用于网络唤醒和开机电路及USB接口电路。
如果紫色电路供电出现问题，将出现无法开机的故障。
5、蓝色电源线蓝色电源线输出-12V供电电压。
-12V供电电压主要为串口提逻辑判断电平，所需要的电流不大，一般在1A以下，即使电压偏差过大，也不会造成电路故障。
目前的主板设计上几乎已经不使用这个输出，而是通过对+12VDVC的转换获得需要的电流。
电脑电源颜色线及输出电压说明
0.1A已不能满足系统的要求，所以INTEL公司在ATX2.01版提出+5VSB不低于0.72A。随着互联网应用的不断深入，一些系统要求+5VSB提供2A、3A，甚至更大的电流输出，以保障系统功能的实现，因此对电源提出了更高的设计要求。
17 地 7 地
16 地 6 5V
15 地 5 地
14 PS-ON 4 5V
13 地 3 地
12 -12V 2 3.3V
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
+5V Stand—By,
最早在ATX提出，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。以前的PSII、AT电源都是采用机械式开关来开机关机，从ATX开始（包括SFX）不再使用机械式开关来开机关机，而是通过键盘或按钮给主板一个开机关机信号，由主板通知电源关闭或打开。由于+5V
主板20针电源插口及电压：
在主板上看：
编号 输出电压 编号 输出电压
1 3.3V 11 3.3V
2 3.3V 12 -12V

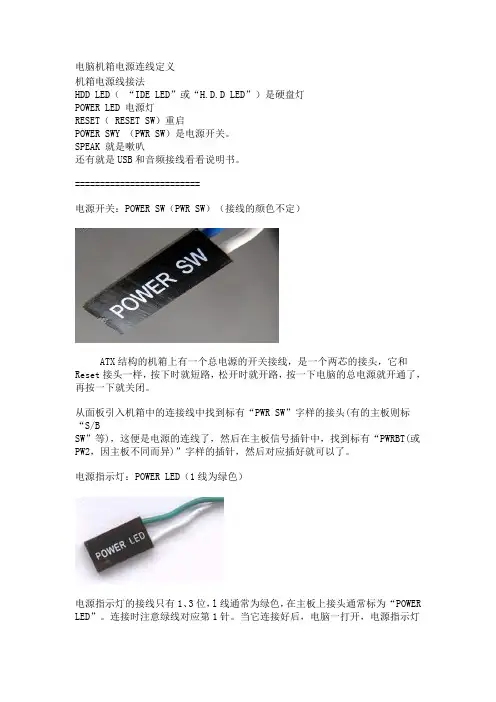

电脑机箱电源连线定义
电脑机箱电源连线定义机箱电源线接法HDD LED（“IDE LED”或“H.D.D LED”）是硬盘灯POWER LED 电源灯RESET（ RESET SW）重启POWER SWY （PWR SW）是电源开关。
SPEAK 就是嗽叭还有就是USB和音频接线看看说明书。
=========================电源开关：POWER SW（PWR SW）（接线的颜色不定）ATX结构的机箱上有一个总电源的开关接线，是一个两芯的接头，它和Reset 接头一样，按下时就短路，松开时就开路，按一下电脑的总电源就开通了，再按一下就关闭。
从面板引入机箱中的连接线中找到标有“PWR SW”字样的接头(有的主板则标“S/BSW”等)，这便是电源的连线了，然后在主板信号插针中，找到标有“PWRBT(或PW2，因主板不同而异)”字样的插针，然后对应插好就可以了。
电源指示灯：POWER LED（1线为绿色）电源指示灯的接线只有1、3位，l线通常为绿色，在主板上接头通常标为“POWER LED”。
连接时注意绿线对应第1针。
当它连接好后，电脑一打开，电源指示灯就一直亮着，表示电源已经打开了。
重启：RESET SWReset连接线有两芯接头，连接机箱的“Reset”按钮，它接到主板的“Reset”插针上，并且此接头无方向性，只需短路即可进行“重启”动作。
主板上“Reset”针的作用是这样的：当它们短路时，电脑就会重新启动。
“Reset”按钮是一个开关，按下时产生短路，松开时又恢复开路，瞬间的短路就可以使电脑重新启动。
偶尔会有这样的情况，当您按下“Reset”按钮并且松开，但它并没有弹起来，一旦保持着短路状态，电脑就会不停地重新启动。
HDD LED：硬盘指示灯（1线为红色）在主板上这样的接头通常标着“IDE LED”或“H.D.D LED”字样，硬盘指示灯为两芯接头，一线为红色，另一线为白色，一般红色(深颜色)表示为正，白色表示为负。

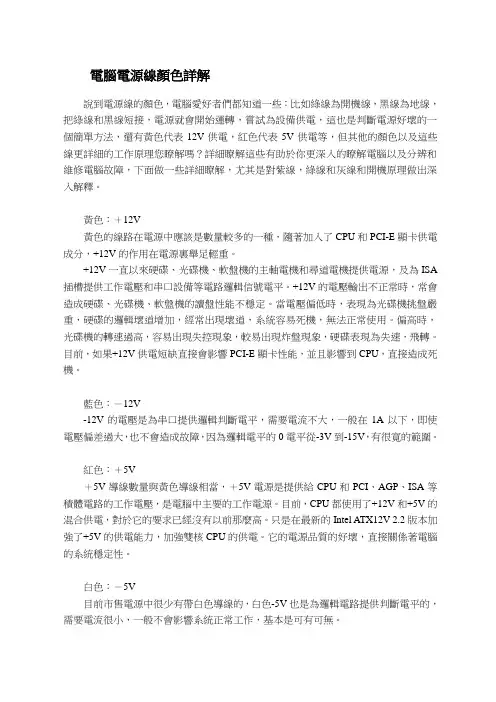

电脑电源线详解
電腦電源線顏色詳解說到電源線的顏色，電腦愛好者們都知道一些：比如綠線為開機線，黑線為地線，把綠線和黑線短接，電源就會開始運轉，嘗詴為設備供電，這也是判斷電源好壞的一個簡單方法，還有黃色代表12V供電，紅色代表5V供電等，但其他的顏色以及這些線更詳細的工作原理您瞭解嗎？詳細瞭解這些有助於你更深入的瞭解電腦以及分辨和維修電腦故障，下面做一些詳細瞭解，尤其是對紫線，綠線和灰線和開機原理做出深入解釋。
黃色：＋12V黃色的線路在電源中應該是數量較多的一種，隨著加入了CPU和PCI-E顯卡供電成分，+12V的作用在電源裏舉足輕重。
+12V一直以來硬碟、光碟機、軟盤機的主軸電機和尋道電機提供電源，及為ISA 插槽提供工作電壓和串口設備等電路邏輯信號電帄。
+12V的電壓輸出不正常時，常會造成硬碟、光碟機、軟盤機的讀盤性能不穩定。
當電壓偏低時，表現為光碟機挑盤嚴重，硬碟的邏輯壞道增加，經常出現壞道，系統容易死機，無法正常使用。
偏高時，光碟機的轉速過高，容易出現失控現象，較易出現炸盤現象，硬碟表現為失速，飛轉。
目前，如果+12V供電短缺直接會影響PCI-E顯卡性能，並且影響到CPU，直接造成死機。
藍色：－12V-12V的電壓是為串口提供邏輯判斷電帄，需要電流不大，一般在1A以下，即使電壓偏差過大，也不會造成故障，因為邏輯電帄的0電帄從-3V到-15V，有很寬的範圍。
紅色：＋5V＋5V導線數量與黃色導線相當，＋5V電源是提供給CPU和PCI、AGP、ISA等積體電路的工作電壓，是電腦中主要的工作電源。
目前，CPU都使用了+12V和+5V的混合供電，對於它的要求已經沒有以前那麼高。
只是在最新的Intel ATX12V 2.2版本加強了+5V的供電能力，加強雙核CPU的供電。
它的電源品質的好壞，直接關係著電腦的系統穩定性。
白色：－5V目前市售電源中很少有帶白色導線的，白色-5V也是為邏輯電路提供判斷電帄的，需要電流很小，一般不會影響系統正常工作，基本是可有可無。

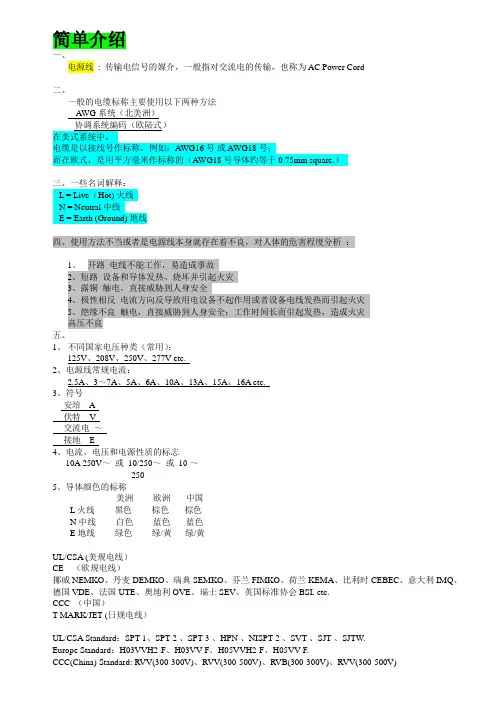

电源线简介
简单介绍一、电源线: 传输电信号的媒介，一般指对交流电的传输，也称为 AC Power Cord二、一般的电缆标称主要使用以下两种方法AWG系统（北美洲）协调系统编码（欧陆式）在美式系统中，电缆是以接线号作标称，例如：AWG16号或 AWG18号；而在欧式，是用平方毫米作标称的（AWG18号导体约等于0.75mm square.）三、一些名词解释：L = Live（Hot) 火线N = Neutral 中线E = Earth (Ground) 地线四、使用方法不当或者是电源线本身就存在着不良，对人体的危害程度分析：1、开路电线不能工作，易造成事故2、短路设备和导体发热、烧坏并引起火灾3、露铜触电，直接威胁到人身安全4、极性相反电流方向反导致用电设备不起作用或者设备电线发热而引起火灾5、绝缘不良触电，直接威胁到人身安全；工作时间长而引起发热，造成火灾高压不良五、1、不同国家电压种类（常用）：125V、208V、250V、277V etc.2、电源线常规电流：2.5A、3～7A、5A、6A、10A、13A、15A、16A etc.3、符号安培 A伏特 V交流电～接地 E4、电流、电压和电源性质的标志10A 250V～或 10/250～或 10 ～2505、导体颜色的标称美洲欧洲中国L 火线黑色棕色棕色N 中线白色蓝色蓝色E 地线绿色绿/黄绿/黄UL/CSA (美规电线）CE （欧规电线）挪威 NEMKO、丹麦 DEMKO、瑞典 SEMKO、芬兰 FIMKO、荷兰 KEMA、比利时 CEBEC、意大利 IMQ、德国 VDE、法国 UTE、奥地利 OVE、瑞士 SEV、英国标准协会 BSI. etc.CCC （中国）T-MARK/JET (日规电线）UL/CSA Standard：SPT-1、SPT-2 、SPT-3 、HPN 、NISPT-2 、SVT 、SJT 、SJTW.Europe Standard：H03VVH2-F、H03VV-F、H05VVH2-F、H05VV-F.CCC(China) Standard: RVV(300-300V)、RVV(300-500V)、RVB(300-300V)、RVV(300-500V)T-MARK(Japan) Standard:VFF、HVFF、VCTF、HVCTF、VCTFK、HVCTFK.1.SPT导体：软铜绞线 18～10AWG 依照ASTM B-33规范绝缘体：* PVC* 额定温度：60℃、75℃、90℃、105℃* 额定电压：300V标准：UL62、UL1581 & CSA C22.2 No.49应用：时钟、电扇、收音机等各类电器2.SVT导体：软铜绞线 18～10AWG 依照ASTM B-33规范绝缘体： * PVC* 额定温度：额定温度：60℃、75℃、90℃、105℃* 额定电压：300V被覆体：热塑型PVC标准：UL62、UL1581 & CSA C22.2 No.49应用：*无遮蔽型：移动型之工具、洗衣机、商店照明、医疗设备及办公室设备等*遮蔽型：电脑系统之电源供应器，可排除 EMI之干扰注释：ASTM: American Society for Testing and Material 美国材料试验协会3.欧规CE导体：软铜绞线 0.75 MM²、1.00 MM²、1.5MM²绝缘体： * PVC* 额定温度：70℃* 额定电压： 300V应用：适用于屋内小型电器仪表及设备系统4.UL电源线部分试验要求绝缘电阻试验：DC500V 100M ohms耐压试验： AC 1500V/1sec 漏电流2mA拔出力试验： 1.02～5.10 kg （根据 IEC 标准）外观要求（插头表面符号与线材）：安规号码、符号需正确清晰，表面光滑、无杂物等温升试验：30℃以下弯曲试验：A=90∘ F=113g S=10回/分 2500回以上（HPN线 F=284g）连接试验：70+/-2℃ 1hr后（依据对应的插头拔出力大小），位移≤1mm端子强度：20磅（9.1kg）/ 分位移2.38mm MAX恒温吊重试验：F=10磅 T＝60℃ X=4hr 位移1.60mm MAX被覆强度：HPN及有被覆电线在 6“处将导体剪除，吊15磅/2分，被覆不可脱落突拉试验：2C: 冲程7“，突拉5次以上3C: 冲程10“，突拉25次以上各国电源线标准及所使用插头规格（中国、欧洲、澳大利亚、美国、日本、以色列、南非、英国）1. 中国电源线标准及所用插头规格227IEC42(RVB)2×0.5mm2 6A250V227IEC42(RVB)2×0.75mm2 6A250V227IEC52(RVV)2×0.5mm2 6A250V227IEC52(RVV)2×0.75mm2 6A250V------------------------------------------------------------------------------227IEC52(RVV) 2×0.75mm2 6A250V227IEC53(RVV) 2×0.75mm2 6A250V227IEC53(RVV) 2×1.0mm2 10A250V--------------------------------------------------------------------------227IEC42(RVB)2×0.5mm2 6A250V227IEC42(RVB)2×0.75mm2 6A250V227IEC52(RVV)2×0.5mm2 6A250V227IEC52(RVV)2×0.75mm2 6A250V----------------------------------------------------------------------------227IEC52（RVV）3×0.5mm2 6A250V227IEC52（RVV）3×0.75mm2 6A250V227IEC53（RVV）3×0.75mm2 6A250V227IEC53（RVV）3×1.0mm2 10A250V-----------------------------------------------------------------------227IEC52（RVV）3×0.5mm2 6A250V227IEC52（RVV）3×0.75mm2 6A250V227IEC53（RVV）3×0.75mm2 6A250V227IEC53（RVV）3×1.0mm2 10A250V-----------------------------------------------------------------------227IEC52（RVV）3×0.5mm2 6A250V227IEC52（RVV）3×0.75mm2 6A250V227IEC53（RVV）3×0.75mm2 6A250V227IEC53（RVV）3×1.0mm2 10A250VRX 300/300V 3×0.75mm2 6A250VRX 300/300V 3×1.0mm2 10A250V------------------------------------------------------------------------ 2. 欧洲电源线标准及所对应插头规格H03VVH2 -F 2X0.5mm2 10/16A250VH03VVH2 -F 2X0.75mm2 10/16A250VH03VV -F 2X0.5mm2 10/16A250VH03VV -F 2X0.75mm2 10/16A250VH05VVH2 -F 2X0.75mm2 10/16A250VH05VVH2 -F 2X1.0mm2 10/16A250V--------------------------------------------------------------------------H05VV-F 2X0.75mm2 10/16A250VH05VV-F 2X1.0mm2 10/16A250VH03VVH2-F 2X0.5mm2 2.5A250VH03VVH2 -F 2X0.75mm2 2.5A250VH03VV -F 2X0.5mm2 2.5A250VH03VV -F 2X0.75mm2 2.5A250VH05VV -F 2X1.0mm2 10A250V--------------------------------------------------------------------H03VV -F 3G0.5mm2 10/16A250VH03VV -F 3G0.75mm2 10/16A250VH05VV -F 3G0.75mm2 10/16A250VH05VV -F 3G1.0mm2 10/16A250VH05VV -F 3G1.5mm2 10/16A250V------------------------------------------------------------------------H03VV -F 3G0.5mm2 10/16A250VH03VV -F 3G0.75mm2 10/16A250VH05VV -F 3G0.75mm2 10/16A250VH05VV -F 3G1.0mm2 10/16A250VH05VV -F 3G1.5mm2 10/16A250V--------------------------------------------------------------------------H05VV -F 3G1.0mm2 10A250V-------------------------------------------------------------------------H03VV -F 3G0.5mm2 10A250VH03VV -F 3G0.75mm2 10A250VH05VV -F 3G0.75mm2 10A250VH05VV -F 3G1.0mm2 10A250V-------------------------------------------------------------------------227IEC52(RVV) 3X0.75mm2 10A250V227IEC53(RVV) 3X0.75mm2 10A250V227IEC53(RVV) 3X1.0mm2 10A250VH03VV -F 3G0.75mm2 6A250VH05VV -F 3G0.75mm2 10A250VH05VV -F 3G1.0mm2 10A250V-------------------------------------------------------------------------227IEC52(RVV) 3X0.75mm2 10A250V227IEC53(RVV) 3X0.75mm2 10A250V227IEC53(RVV) 3X1.0mm2 10A250V3.澳大利亚电源线标准及所用插头规格H05VVH2 -F 2X0.75mm2 7.5A250VH05VV -F 2X0.75mm2 7.5A250VH05VV -F 2X1.0mm2 10A250V-------------------------------------------------------------------------H05VVH2 -F 2X0.75mm2 7.5A250VH05VV -F 2X0.75mm2 7.5A250VH05VV -F 2X1.0mm2 10A250V-------------------------------------------------------------------------H05VV -F 3G0.75mm2 7.5A250VH05VV -F 3G1.0mm2 10A250VH05VV -F 3G1.5mm2 15A250V4.美国电源线标准及所有插头规格-------------------------------------------------------------------------SPT-1 18AWG/2CSPT-2 18AWG/2CSPT-2 16AWG/2CSPT-3 18AWG/2CSPT-3 16AWG/2CSVT 18AWG/2CSVT 17AWG/2CNISPT-1 18AWG/2CNISPT-2 18AWG/2C-------------------------------------------------------------------------SVT 18AWG/2CSVT 17AWG/2CST 18AWG/2CST 16AWG/2CSJT 18AWG/2CSJT 16AWG/2CNISPT-1 18AWG/2CNISPT-2 18AWG/2C-------------------------------------------------------------------------SVT 18AWG/2CSVT 17AWG/2CSVT 18AWG/2C(齿形)SVT 17AWG/2C(齿形)ST 18AWG/2CST 16AWG/2C-------------------------------------------------------------------------SPT-1 18AWG/3CSPT-2 18AWG-16AWG/3CSPT-3 18AWG-16AWG/3CSVT 18AWG- 17AWG/3CSVT 18AWG-17AWG/3C(齿形)ST 18AWG-16AWG/3CSJT 18AWG-16AWG/3C-------------------------------------------------------------------------SVT 18AWG/3CSVT 17AWG/3CSVT 18AWG/3C(齿形)SVT 17AWG/3C(齿形)ST 18AWG/3CST 16AWG/3CSJT 16AWG/3CSJT 18AWG/3C5.日本电源线标准及所对应插头规格VFF 2X0.75mm2 7A125VVCTF 2X0.75mm2 7A125VVCTFK 2X0.75mm2 7A125V------------------------------------------------------------------- 6.以色列电源线标准及所用插头规格H03VV-F 3G0.75mm2H05VV-F 3G0.75mm2H05VV-F 3G1.0mm2H05VV-F 3G1.5mm27.南非电源线标准及所用插头规格H03VV-F 3G0.75mm2H05VV-F 3G0.75mm2H05VV-F 3G1.0mm2H05VV-F 3G1.5mm28.英国电源线标准及所用插头规格H03VV-F 3G0.5mm2H03VV-F 3G0.75mm2H05VV-F 3G0.75mm2H05VV-F 3G1.0mm2H05VV-F 3G1.5mm2电源线标准（欧洲、中国、日本、美洲、澳洲）欧洲标准电源线·标准:DIN VDE0281·型号:H03VVH2-F H03VV-FH05VVH2-F H05VV-F·额定电压:H03 300/300VH05 300/500V·应用:H03型适用小功率家用电器、电动工具及动力照明等。
主机后面的线有什么用途
主机后面的线有什么用途主机后面的线是指主机背面的连接线，也被称为接口线或数据线。
它们用于连接主机与外部设备，以实现数据传输、信号输入输出、电源供给等功能。
主机后面的线有很多种类，每种线都有不同的用途。
下面将详细介绍几种常见的主机后面线的用途。
1. 电源线：主机后面通常有一个电源插口，用于连接电源线。
电源线的作用是为主机提供电力供给，确保主机正常工作。
电源线一般为三线插头，包括火线、零线和地线。
这些线通过连接插座和电源适配器，将电网的交流电转换为主机所需的直流电。
2. 显示器线：显示器线又称为视频线或显示连接线，是连接主机与显示器的接口线。
常见的显示器线包括VGA、DVI、HDMI、DisplayPort等。
这些线将主机的视频信号传输到显示器，使得用户可以通过显示器观看主机中的图像、视频和文字等内容。
3. 鼠标和键盘线：主机后面通常有多个USB接口，用于连接鼠标和键盘。
鼠标和键盘线通常是USB接口的，它们将鼠标和键盘的输入信号传输到主机中，以实现用户对主机的控制。
随着技术的发展，现在也出现了无线鼠标和键盘，不再需要使用鼠标和键盘线连接到主机。
4. 网络线：主机后面通常有一个或多个RJ45接口，用于连接网络线。
网络线是用于将主机连接到局域网或广域网的数据线，也叫做网线或以太网线。
通过连接到路由器、交换机或调制解调器等设备，网络线使得主机可以与其他设备进行数据通信、上网、共享文件和资源等。
5. 扩展卡线：扩展卡线是一种连接扩展卡槽与扩展卡的线缆。
主机后面通常有一些扩展卡槽，用于插入扩展卡，如显卡、声卡、网卡等。
扩展卡线将主机内部的总线信号传输到扩展卡上，实现主机与扩展卡之间的数据传输和功能扩展。
除了以上几种常见的连接线，主机后面还可能有其他类型的线缆及接口，如音频线、USB接口、SATA接口等。
这些线缆和接口都有自己特定的用途，用于传输音频、连接外部存储设备、与其他外部设备通信等。
总之，主机后面的线是用于连接主机与外部设备，实现数据传输、信号输入输出、电源供给等功能的线缆及接口。
电脑电源线颜色分别代表什么
电脑电源线颜色分别代表什么
红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）
白色：代表-5V电源线（软驱锁相式数据分离电路）
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令）
绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压，可以直接相对黑线接个开关作为测试用，也可以看成是开机时的开机键）
黑色：系统电路的地线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2010-04-20 15:16
PC机电源线定义（颜色）
电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
是不是大家以为木头又要推荐电源了，哈哈，今
天我们不谈产品，主要聊一下每个电源上都具有的输出导线。
对于不同定位的电源，它的输出导线的数量有
所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备
这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大
家详细的讲解一下。
黄色：＋12V
黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源
里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA 插槽提供工作电压和串口设备
等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏
低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时
，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电
短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V
-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造
成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V
＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA 等集成电路的工作电压，是电脑
中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在
最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系
着计算机的系统稳定性。
白色：－5V
目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不
会影响系统正常工作，基本是可有可无。
橙色：＋3.3V
这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压
要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大
功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2
内存的平台，主板上都安装了电压变换电路。
紫色：＋5VSB（+5V待机电源）
ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口
等电路提供电源。
如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从
+5VSB供电端分取电流。
这路输出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。
绿色：P－ON（电源开关端）
通过电平来控制电源的开启。
当该端口的信号电平大于1.8V时，主电源为关；如果信号电平为低于1.8V
时，主电源为开。
使用万用表测试该脚的输出信号电平，一般为4V左右。
因为该脚输出的电压为信号电平。
这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口，如果电源无反应
，表示该电源损坏。
现在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。
因此大
家需要仔细观察电源一瞬间的启动。
灰色：P－OK（电源信号线）
一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常
使用；如果P-OK的输出在1V以
下时，这个电源将不能保证系统的正常工作，必须被更换。
这也是判断电源寿命及是否合格的主要手段之一。
认识导线种类作用是DIY玩家的必修课，是菜鸟用户晋级的必经之路，大家掌握了电源导线种类可以更清
晰的认识电源的输出规格，方便大家选购电源和排除故障。
-------------------------------------------------
电脑电源线颜色定义表及对应主板接口阻值2008-06-24 17:39
红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头
键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).
绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）黑色：系统电路的地线。
