电脑电源线颜色的意义
电脑电源输出线颜色的含义
电脑电源输出线颜色的含义颜色电压用途红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色＋3.3V 现在多用于SA TA 硬盘的供电，以后会有其他用途紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）黑色地线（0V）电源供电回路的必要组成部分绿色PS－ON 开机信号线（当其与地线短接会启动电源）灰色Power Good 监测线，连接主板与电源，起到信号反馈作用蓝色-12V 老式串行口（现在很少用到）白色-5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线电脑电源输出线颜色的含义与功率的分配电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。
其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。
同样颜色的输出线，其输出电压都是一致的。
电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线。
而黑色线则是地线。
其他的各种颜色的输出线的含义如下：红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。
但如果你的机器是老式的单电源接口主板，那么+5VDC的输出电流直接影响你电脑的超频性能。
黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V输出较大。
电源线不同颜色的含义及他们与电压之间对应的关系
电源线不同颜色的含义及他们与电压之间对应的关系1、黄色电源线黄色电源线是电源线中数量较多的一种，它输出+12V电压。
由于加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为电脑中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并作为串口设备等电路逻辑信号电平。
+12V电压供电出现故障时，通常会造成以下故障：（1）+12V供电的电压输出不正常，常会造成硬盘、光驱、软盘的读盘性能不稳定。
（2）+12V电压偏低，通常会造成光驱盘故障；硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用硬盘；PCI-E显卡无法正常工作；CPU无法正常工作，造成死机故障。
2、红色电源线红色电源线输出+5V电压，红色电源线的数量与黄色电源线的数量相当。
+5V供电电压主要是为CPU、PCI、AGP、ISA等集成电路提供电压，是电脑中主要的工作电源。
由于+5V供电主要为CPU等主要设备供电，因此他的供电稳定性直接关系着电脑性能的稳定性。
3橙色电源线橙色电源线输出+3.3V电压，+3.3V电压是ATX电源专门设置的一个电压，主要为内存提供电源。
最新的24针电源接口中，特别加强了+3.3V供电电压。
该电压要求严格，输出稳定，纹波系数要小，输出电流要在20A以上。
如果+3.3V供电电压出问题，会直接引起内存供电电路故障，导致内存工作不稳定，甚至出现死机或无法启动的故障。
4、紫色电源线紫色电源线输出电压为+5V，为+5VSB待机电源，即ATX电源通过电源主板接口的第9针向主板提供电压为+5V,电流为720mA的供电电源，这个供电电压主要用于网络唤醒和开机电路及USB接口电路。
如果紫色电路供电出现问题，将出现无法开机的故障。
5、蓝色电源线蓝色电源线输出-12V供电电压。
-12V供电电压主要为串口提逻辑判断电平，所需要的电流不大，一般在1A以下，即使电压偏差过大，也不会造成电路故障。
目前的主板设计上几乎已经不使用这个输出，而是通过对+12VDVC的转换获得需要的电流。
电源线的各种颜色代表
电源线的各种颜色代表对于台式电脑，PC电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑(目前主流电源都省去了白线)，那么，这些不同的颜色分别代表着什么?它们与电压间的对应关系如何呢？橙色：+3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V 供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
黄色：+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E 显卡性能，并且影响到CPU，直接造成死机。
需要注意的是：+12v的电源线有一些变体。
例如黄黑线、黄白线等都是+12v。
由于某些电源有多组+12V输出，为了加以区别而采用变体。
红色：+5V+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。

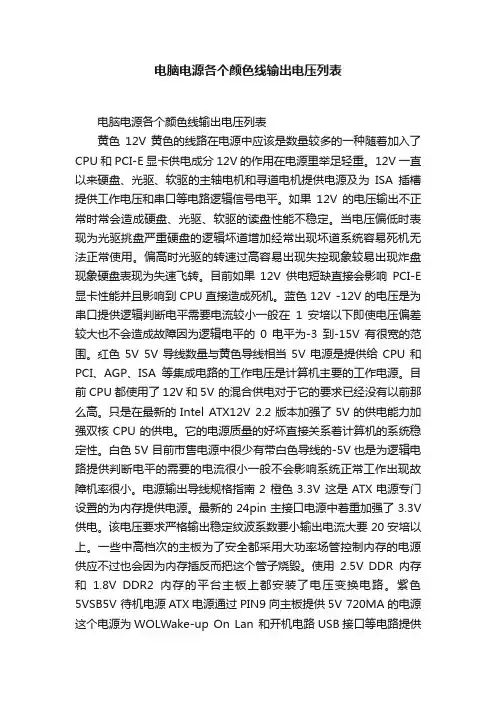

电脑电源各个颜色线输出电压列表
电脑电源各个颜色线输出电压列表电脑电源各个颜色线输出电压列表黄色12V 黄色的线路在电源中应该是数量较多的一种随着加入了CPU和PCI-E显卡供电成分12V的作用在电源里举足轻重。
12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源及为ISA插槽提供工作电压和串口等电路逻辑信号电平。
如果12V的电压输出不正常时常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时表现为光驱挑盘严重硬盘的逻辑坏道增加经常出现坏道系统容易死机无法正常使用。
偏高时光驱的转速过高容易出现失控现象较易出现炸盘现象硬盘表现为失速飞转。
目前如果12V供电短缺直接会影响PCI-E 显卡性能并且影响到CPU直接造成死机。
蓝色12V -12V的电压是为串口提供逻辑判断电平需要电流较小一般在1安培以下即使电压偏差较大也不会造成故障因为逻辑电平的0电平为-3到-15V有很宽的范围。
红色5V 5V导线数量与黄色导线相当5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压是计算机主要的工作电源。
目前CPU都使用了12V和5V 的混合供电对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了5V的供电能力加强双核CPU的供电。
它的电源质量的好坏直接关系着计算机的系统稳定性。
白色5V 目前市售电源中很少有带白色导线的-5V也是为逻辑电路提供判断电平的需要的电流很小一般不会影响系统正常工作出现故障机率很小。
电源输出导线规格指南2 橙色3.3V 这是ATX电源专门设置的为内存提供电源。
最新的24pin主接口电源中着重加强了3.3V 供电。
该电压要求严格输出稳定纹波系数要小输出电流大要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应不过也会因为内存插反而把这个管子烧毁。
使用2.5V DDR内存和1.8V DDR2内存的平台主板上都安装了电压变换电路。
紫色5VSB5V 待机电源ATX电源通过PIN9向主板提供5V 720MA的电源这个电源为WOLWake-up On Lan 和开机电路USB接口等电路提供电源。
电脑电源输出线颜色的含义
颜色电压用途红色＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电黄色＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达橙色＋3.3V 现在多用于SA TA 硬盘的供电，以后会有其他用途紫色＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）黑色地线（0V）电源供电回路的必要组成部分绿色PS－ON 开机信号线（当其与地线短接会启动电源）灰色Power Good 监测线，连接主板与电源，起到信号反馈作用蓝色-12V 老式串行口（现在很少用到）白色-5V ISA总线（现在很少用到），有的厂家用其代替黑线作为地线电脑电源输出线颜色的含义与功率的分配电脑电源的输出线路远比大多数电器的输出线路复杂，花花绿绿一大把线。
其实其中大部分输出线都连接在同样的焊点上，只是输出设备不同所以需要多根连线而已。
同样颜色的输出线，其输出电压都是一致的。
电脑电源上的输出线共有九种颜色，其中在主板20针插头上的绿色和灰色线，是主板启动的信号线。
而黑色线则是地线。
其他的各种颜色的输出线的含义如下：红色线：＋5VDC输出，用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路，在传统上CPU、内存、板卡的供电也都由＋5VDC供给，但进入PII时代后，这些设备的供电需求越来越大，导致＋5VDC电流过大，所以新的电源标准将其部分功能转移到其他输出上，目前主板特别是P4、Athlon64等新式主板对于＋5VDC的要求越来越小。
但如果你的机器是老式的单电源接口主板，那么+5VDC的输出电流直接影响你电脑的超频性能。
黄色线：＋12VDC输出，用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路而不再使用+5VDC，所以P4结构的电源+12V输出较大。

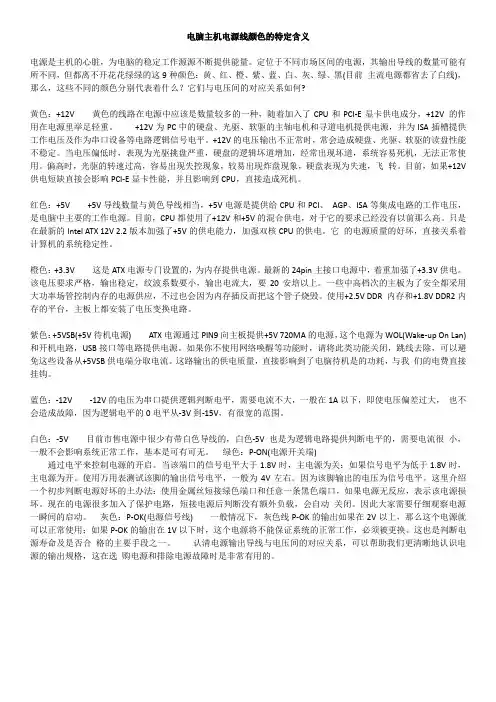

电脑主机电源线颜色的特定含义
电脑主机电源线颜色的特定含义电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑(目前主流电源都省去了白线)，那么，这些不同的颜色分别代表着什么？它们与电压间的对应关系如何?黄色：+12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V 供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
红色：+5V +5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
橙色：+3.3V 这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR 内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
电源线颜色代表什么
电源线颜色代表什么定位于不同市场区间的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑，那么，这些不同的颜色分别代表着什么?接下来就跟着店铺一起去看看电源线颜色代表含义吧。
电源线颜色代表含义黄色：+12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为PC中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
红色：+5V+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX 12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
橙色：+3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
紫色：+5VSB(+5V待机电源)ATX电源通过PIN9向主板提供+5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
电脑24针电源插头线颜色的特定含义与功率分配
紫色线：+5V Stand—By，最早在ATX提出，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。
很明显，要考量一个电源的功率支持能力，最主要就是要看红色、黄色、橙色三条线的最大输出能力。而不同配置的系统，则对于这三条线的输出能力有不同的要求。对于大多数新装配的电脑，显然+12VDC输出是最重要的。
以上三种输出，是电脑电源的主要电能输出，它们的输出线明显多于其他输出，而且输出电流也要大得多。
白色线：－5VDC输出，在较早的PC中用于软驱控制器及某些ISA总线板卡电路.。在许多新系统中已经不再使用-5V电压，现在的某些形式电源如SFX, FLEX ATX一般不再提供-5V输出。在INTEL发布的最新的ATX12V 1.3版本中，已经明确取消了-5V的输出，但大多数电源为了保持向上兼容，还是有这条输出线。
电脑电源线颜色的特定含义(电脑电源输出线颜色的含义与功率的分配) ：
各电源线颜色与用途如以下所示：
颜色 电压 用途
红色 ＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电
黄色 ＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达
橙色 ＋3.3V 现在多用于 SATA 硬盘的供电，以后会有其他用途
橙色线：＋3.3VDC输出，这是随着ATX电源增加的输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从PII时代开始，INTEL公司为了降低能耗，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存、显卡等电路。强大的＋3.3VDC有利于内存、显卡等设备的稳定与超频。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑电源线颜色的意义
电源是PC机的心脏，为的稳定工作源源不断提供能量。
定位于不同市场的电源，其输出导线的数量可能有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑(目前主流电源都省去了白线)，那么，这些不同的颜色分别代表着什么?它们与电压间的对应关系如何呢?
黄色：+12V
黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V为PC机中的硬盘、光驱、软驱的主轴电机和寻道电机提供电源，并为ISA插槽提供工作电压及作为串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控、炸盘现象，，硬盘表现为失速，飞转。
目前，如果+12V供电出现故障直接会影响PCI-E 显卡性能，并且影响到CPU，直接造成死机。
红色：+5V
+5V导线数量与黄色导线相当，+5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
橙色：+3.3V
这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场效应管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
紫色：+5VSB(+5V待机电源)
ATX电源通过PIN9向主板提供+5V720mA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。
这路输出的供电质量，直接影响到了电脑待机的功耗，与我们的电费直接挂钩。
蓝色：-12V
-12V的电压为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
白色：-5V
目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
绿色：P-ON(电源开关端)
通过电平来控制电源的开启。
当该端口的信号电平大于1.8V时，主电源为关;如果信号电平为低于1.8V时，主电源为开。
使用万用表测试该脚的输出信号电平，一般为4V左右。
因为该脚输出的电压为信号电平。
这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口，如果电源无反应，表示该电源损坏。
现在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。
因此大家需要仔细观察电源一瞬间的启动。
灰色：P-OK(电源信号线)
一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用;如果P-OK的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。
这也是判断电源寿命及是否合格的主要手段之一。
认清电源输出导线与电压间的对应关系，可以帮助我们更清晰地认识电源的输出规格，这在选购电源和排除电源故障时是非常有用的。
