Screw Compressor螺杆压缩机AIRSMART? CONTROLLERBL350 ，BL 400（380V/50HZ ）保养手册BL350-400用户手册一.启动和运行程序启动和运行程序启动前的说明—发运前，每一台新机组在工厂均已经过了测试。
但在做如下检查维护之前，要试图运转机组。
1.压缩机油─检查油气筒中的油位。
如果油位位于下红线的刻度，则需立刻加油。
不要混用不同类型的油。
机组发货之前已经加满了正常运转条件下满足最初8000 小时运转的GardnerDenver AEON9000 SP润滑油。
每1000小时更换油过滤器当系统内的油全部排空后，最初加油至油位上下刻度线范围内。
机组启动后，系统元件内都充满油后，油位下降到偏下刻度线。
如有必要，当机组在满负荷和正常的压力下运行时，把油加到上下刻度线的中间位置二.更换润滑油的步骤1.机组运行时，若油位下刻度线下时，必须加换油周期中间的加油油。
加油必须遵循以下步骤：（1）. 确定机组完全停机并且油分离筒内没有空气压力；断开主电路，做标记并脱开启动器的电源；2）. （. 擦掉加油口盖周围的所有污垢；3（））4. 拧下加油口盖，加油至油位上下刻度线之间；（装好加油口盖，接通电源，运转并检查泄漏。
. （5）可能说明气体含油量油不要加得太满。
在两次换油之间多次地加油，高，应该查明原因。
停机—按下“STOP-RESET ”按钮。
当电机停下时，油分离筒内压力将自动泄放。
如果机组为水冷型换热器，关闭所有手动进水阀。
2.更换不同型号润滑油步骤—下面是更换不同型号润滑油时，需遵循的主要步骤：（1）、彻底排净系统中润滑油：当油处于热态时，从压缩机机体和冷却器向外放油。
—断开低点的连接，从管道处放油。
—倒出油过滤器中的油，并重新装上使用过的油过滤器。
（2）、向系统内注入50% 的新油：—启动压缩机，并观察其运行。
—让机器在排气温度下运转约 5 分钟或直到温度稳定，然后停机。
SERVOPROFIDK2001说明书
SERVOPROFIDK2001说明书KONTROL ANALYTIKK2001 TRACE GAS ANALYZERUSER’S MANUAL1.0 关于该⼿册该仪表采⽤“即插即⽤”的思路设计,使⽤简单,本⼿册也简单易懂,操作仪表时不需要了解电路,软件和物理细节等⽅⾯的情况,这正是我们所希望的.我们知道您希望仪表能尽可能快的投⼊使⽤,为此请花时间来通读该⼿册,每⼀章都假设您已阅读和理解了前⾯的章节,每⼀章对⽤户来说都有重要的内容,仪表⾮常容易安装和使⽤并免维护,操作仪表不需特别的技术知识.我们希望您喜欢K2001 氩中微量氮分析仪.为了不断的进步和提⾼.我们⾮常感激您提供有建设性的意见,不管是正⾯的还是负⾯的. Controle Analytique Inc.公司相信该⼿册上所述的信息是正确的.本⽂经过仔细的复查,若有错C.A.公司不须对版本的持有者事先说明.公司保留修改和制作下⼀版本的权利.若发现错误,请与C.A.公司联系,若因为本⽂或其包含的信息的缘故造成的损坏,公司将负全部责任.2.0 忠告2.1 谨防触电只有机箱安全关闭,才能进⾏操作.设备运⾏时有可能导致⾼压电,若接触到会使⼈触电致死或重伤.为了保证仪表的安全和正常运转,交流电源需有地线.维修前报警继电器和数字输出继电器的供电电源需断开.随意更改和替换部件将会影响产品的安全.只能使⽤⼚家许可的部件.2.2 谨防爆炸仪表中除了通氩⽓外,不能通⼊其它⽓体.若易爆,易燃,具腐蚀性的⽓体或混合⽓体进⼊仪表.将会引起起⽕或爆炸.仪表不能在危险区域使⽤.仪表只能安装在实验室环境中,即:⼲燥,⽆振动以及恒温的环境. 2.3 ⾼压⽓瓶的搬运和储存该仪表通常⽤于校验⾼压⽓瓶中的⽓体,⽓瓶的错误操作会使⼈致死或重伤,或造成财产损失.搬运⽓瓶需要格外的细⼼.参见⾼压⽓瓶搬运和储存的注意事项,下⾯⼀些注意事项摘⾃COMPRESSED GAS ASSOCIATION’S HANDBOOK （压缩⽓体协会⼿册）.1．绝不能摔⽓瓶或使它们互相剧烈碰撞.2．⽓瓶可以存放在户外,但在这种条件下,必须避开恶劣天⽓.地⾯不能潮湿,以防⽣锈.3．⽓瓶未固定时⼀定要加安全帽.4．要避免拖,滚,滑⽓瓶,即使是⼀⼩段距离也不⾏,需要移动时,应使⽤合适的⼿推车.5．不要更改阀或⽓瓶的安全装置.6．不要把满的和空的⽓瓶放在⼀起,当空的⽓瓶接在增压系统中时,将发⽣严重的倒吸现象.7．⽓瓶温度不得超过1250F（520C）,压缩⽓瓶的任何部分不得接近⽕焰.8．不得把⽓瓶接在电路上.电焊时⼩⼼电弧溅向⽓瓶.2.4 安全说明为避免触电,请别移动机箱或打开后盖.⽤户不要对机器内部进⾏修理,修理应由专家进⾏.为避免起⽕或触电,设备要防⾬和防潮.贴有闪电符号的部件表⾯有电,不要触摸它,否则有触电危险.1. 第⼀次使⽤设备前务必要阅读操作⼿册中的安全说明和操作说明.⼿册应放好,以备将来使⽤.2. 安全警告:留意设备及⼿册上的安全警告,按照其要求操作.3. ⽔和⽔蒸⽓:不要有⽔的环境中使⽤,如浴室,⽔盆,下⽔道,洗⾐机,游泳池附近或是潮湿的地下室内.4. 通风:⽆论设备放在那⾥,都需通风.不要置于床上,沙发,地毯或类似易堵住散热孔的物体上.要确保通风以免过热,5. 热效应:不要把设备置于热源附近,如电热器,暖⽓,炉等.6. 电源:电源必须是机器上或操作⼿册上指定的电源.7. 电源插座:注意电线,防⽌践踏,任何东西不得靠近电线,尤其要注意插头,插座以及供电处附近区域.8. 吹洗:吹洗设备遵从制造商建议.9. 不⽤设备:若⼀段时间不使⽤该设备,请把插头从插座上拔下.10. 杂物:确保机箱内没有液体或其它杂物.11. 修理:机器的修理必须由专业⼈员进⾏,除了操作⼿册上允许的维护外,不要擅⾃⾏动.修理⼯作要咨询专家.3.0 承诺及服务本公司承诺:从产品发货⽇起12 个⽉内,仪表在正常使⽤条件下出现的质量问题（不包括易耗品）,公司免费维修.易耗品,玻璃电极,膜,液体结合处,电解液,O型圈等在正常使⽤条件下出现质量问题,公司免费维修90 天,⽇期从发货⽇算起.更换,维修的产品和部件以及剩余部分,此承诺同样有效,有效期90 天.当出现问题的产品,部件及消耗品可更新,修理或更换时,⽤户不应提出异议.⾮产品制造质量引起的直接或间接损失,本公司概不负责.服务条例1. 如果在保修期间产品出现问题,公司将免费进⾏维修.超过保修期,顾客需⽀付劳务和材料费⽤.2. 在保修期内,顾客退回产品进⾏维修⽽发现并⽆质量问题,顾客需⽀付最低的维修费⽤.3. 更换部件,原始部件及分析仪的模块号和序列号需提供.若原始部件不送回,C.A 公司将不会寄出更换的部件.仪表返修1. 要返修仪表,⽤户需得到⼀个返修号.2. 提供订单号或其它可接受的资料.3. 遇到的故障连同客户的姓名,地址,电话及返修号列成清单,⼀并寄回.4. 寄回仪表要⽤原始或同样的包装,否则包修⾃动失效.5. 每⼀个⽓体进出⼝⽤封头密封,否则包修⾃动失效.6. 在包装箱外⾯注明返修号.7. 使⽤C.A 公司同意的运输⽅式,空运时货物应直达,不接受中途转运.受其它条件的限制,也可申请海运.商标:本公司采⽤CONTROL ANALYTIK?商标.所有权顾客应认可Controle Analytique 公司对Controle Analytique 的软件,操作系统,硬件及其它商品的所有权.未经Controle Analytique 公司的书⾯允许不得对产品进⾏变换,更改,损坏,改造 ,复制等.4.0 技术指标检测器型号：…………………单光束,电磁感应,等离⼦池,⾮线性测量材料: ⽯英, 单元素. 内部压⼒不超过10PSIG（69Kpa）量程：…………………………X1：0-1ppm 分辨率10ppbX10：0-10ppmx 分辨率0.1ppmX100：0-100ppm 分辨率1ppm精确度：………………………≤1％FS漂移：…………………………±1％/天样品⽓流量要求：……………30~150cc/mm推荐的校验⽓：………………零点⽓：1.0~2.0ppm N2/Ar终点⽓：8.0~9.5ppm N2/Ar注意：校验取决于使⽤的量程。
DIONEX-ICS-1000操作指南
DIONEX ICS-1000使用操作指南一、注意事项1. 样品必须进行预处理。
2. 作校准曲线和测定样品应在相同条件下进行，保证测定结果的可靠性。
3. 因试剂、器皿或者样品的预处理可能引入污染干扰测定，因此要特别注意防止污染。
4. 每次测定前必须进行排气泡的过程。
只有在排气泡时，才可以点击“PumpSetting”的“Prime”。
5. 在关闭废液阀时，不能用力过猛，避免损坏阀体。
6. 只有在发现有液体从抑制器废液管流出时，才能设置抑制器电流。
7. 注意观察泵的压力值。
阴离子测试时，正常压力值为1600Psi，当发现压力值异常偏高时，如陡然增加1000Psi，应立即点击“Shutdown ”，并告知管理人员。
8. 测试完成后，必须让仪器继续运行20min以上。
同时，用高纯水冲洗定量环和注射器3次以上。
9. 当仪器报警时，立即点击“Shutdown ”，并告知管理人员。
二、阴离子测定步骤1. 准备好淋洗液、标准样品、待测样品、高纯水等。
2. 打开氮气瓶阀门，调整氮气瓶出口处压力在0.2MPa以内，调整淋洗液瓶前的压力在5~6PSi。
3. 先开离子色谱仪电源，再开电脑电源。
若先开电脑，再开色谱仪电源，注意勾选“connected”。
4. 点击“Chromeleon”快捷图标，进入操作界面。
5. 逆时针扭动2~3圈，打开“废液阀”。
点击“pump setting”，点击“Prime”开泵，排气泡2～3min。
然后点击“Off”停泵。
顺时针扭动2~3圈关闭“废液阀”。
点击“On”正常开泵。
同时观察仪器是否有泄漏现象。
6. 当发现有液体从抑制器废液管流出时，点击“Detector setting”，在“Suppressortype”内选择“ASRS-4mm”，点击“Close”；点击鼠标右键，输入淋洗液浓度，设置抑制器电流。
7. 开始采集基线。
在采集基线的过程中，编制样品表。
8. 基线平稳后，停止采集基线，点蓝点。
ICS1000-离子色谱仪作业指导-中文软件
ICS-1000型离子色谱仪操作指南1.目的规范ICS-1000型离子色谱仪操作程序，正确使用仪器，保证监测工作顺利进行、操作人员人身安全和设备安全。
2.适用范围适用于ICS-1000型离子色谱仪的使用操作。
3.职责3.1 ICS-1000型离子色谱仪操作人员应严格按照本规程操作仪器，对仪器进行日常维护，并填好使用记录。
3.2 ICS-1000型离子色谱仪保管人员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。
3.3室主任负责仪器综合管理。
4．操作程序4.1 开机4.1.1 确认阴/阳淋洗液的储量是否满足需要,即测完样后剩余量≥200ml。
淋洗液的配置方法：取0.954g Na2CO3+0.134g NaHCO3定容至2L即为阴离子AS23柱的淋洗液（4.5mM Na2CO3/0.8mM NaHCO3）；取2.6ml优级纯的甲基磺酸(98%以上纯度)定容至2L即为阳离子CS12A柱的淋洗液（20mM MSA）。
建议配置成浓缩100倍的淋洗液，每次取20ml定容至2L，既方便，又可以减少配置误差。
4.1.2 若仪器有超过一周以上未用，拆下抑制器，并将抑制器上的四接口短接。
即将淋洗液入口(ELUENT IN)与淋洗液出口(ELUENT OUT)用黑色直通接头短接、再生液入口(REGEN IN)与再生液出口(REGEN OUT)用灰色直通接头短接。
4.1.3 活化抑制器。
即从抑制器的淋洗液出口(ELUENT OUT)和再生液入口(REGEN IN)分别接上专用的活化接头，用注射器分别注入5ml以上的超纯水。
注意，大孔使用10ml 的注射器，小孔使用1ml的注射器。
4.1.4 倒空废液桶中废液，防止其溢出。
4.1.5打开稳压电源开关，待稳压电源稳定后，再打开仪器电源开关。
4.1.6启动电脑。
4.2 启动变色龙软件双击桌面上“Chromeleon”快捷键进入变色龙软件，然后点击第二排工具栏中的“浏览器”图标，再点击根目录“IC_local”,然后选择相应的分类文件夹，如“阴阳离子同时测试”，在右方框中最下一个文件为“ICS1000控制面板_阴阳离子.pan”，双击打开，即为控制仪器的界面。
AMBCO 1000+ 音频仪用户手册说明书
AMBCO 1000+AUDIOMETERAMBCO ELECTRONICS15052 REDHILL AVE SUITE #D • TUSTIN, CA 92780 • (714) 259-7930 • FAX (714) 259-1688Table of Contents1About the 1000+ Audiometer 3 2Features and Specifications of the Model 1000+ 3 3Getting Started – Patient Instructions 3 4Threshold Hearing Tests4 5No Response4 6Recording Results 5 7Screening Manually 5 8Screening with AUTO TEST 6 9Exiting AUTO TEST Mode 6 10I nterpreting Results71.ABOUT THE 1000+ AUDIOMETERThe AMBCO Model 1000+ is a microprocessor controlled pure tone air conduction audiometer with automated screening test feature.2.FEATURES AND SPECIFICATIONS OF THE MODEL 1000+Meets performance requirements of ANSI S3.6-1996OPERATING TEMPERATURE:15° to 30°C (59°F to 86°F)PRODUCT TYPE: Pure Tone, Type 4 AudiometerTEST FREQUENCIESAUTOMATIC SCREENING MODE(HZ):TEST 1: 500, 1000, 2000, 4000TEST 2: 1000, 2000, 3000, 4000MANUAL MODE: 250, 500, 1000, 2000, 3000, 4000, 6000, 8000FREQUENCY ACCURACY:Less than 3% – Typically better than 2%TOTAL HARMONIC DISTORTION: Less than 2.5%, typical 1%HEARING LEVEL RANGE: 0 to 90 dB in 5 dB incrementsPOWER SUPPLY: 107-127 VAC 60 Hz, 10 Watts, UL approved (Optional 220VAC 50/60 Hz available)AC Adapter Output:12V D C nominal at 500mAHEARING LEVEL ACCURACY /Attenuator linearity:± 1 dBSTIMULUS: Continuous, pulse or warbleRise/fall time:20 - 50 msEARPHONES:TDH-39or DD45, 10 OHMCASE:Injection molded, impact resistant A.B.S. plasticDIMENSIONS:Width 10 inches, Length 8 inches, Height 4.2 inchesTOTAL WEIGHT: 4.0 Lbs.WARRANTY: 5 Years on base systemPRINT TIME:Typically less than 20 seconds (printer dependent)3.GETTING STARTED – PATIENT INSTRUCTIONS3.1.Turn audiometer ON. The power switch is located in the bottom left-hand corner ofthe front side of the audiometer.3.2.Select TONE(Continuous, Pulse or Warble). Press TONE SELECT for choice.3.3.Test the RIGHT ear first, press EAR for choice.rm the subject that you will place the headset over his/her head and thereceivers will cover the ears. You will present tones, thus the patient shall respondby using the patient response switch. Make certain the patient understands theinstructions, in that they will respond by pushing and releasing the hand switch assoon as they CLEARLY HEAR A TONE.3.5.Adjust the headset, making certain the patient is comfortable. Place the rightreceiver (RED) over the right ear and the left receiver (BLUE)over the left ear.4.THRESHOLD TESTING – ESTABLISHING HEARING LEVEL AT SELECTEDFREQUENCIES4.1.Follow the steps in Section 3 – Getting Started.4.2.Present familiarization tone. Set HTL at 40 dB and FREQUENCY at 1000 Hz.4.3.Press PRESENT TONE (lower center of panel)for 1-2 seconds. RED light above TONEindicates tone is being presented.4.4.The patient responds by pressing hand switch. The green light shows a RESPONSE. Ifthere is no green light, there was no response. SEE ALSO Section 5 - NegativeResponse.4.5.If positive response, proceed with test by setting HTL at 30 dB and selectedfrequency, i.e., 500 Hz.4.6.Press PRESENT TONE for 1-2 seconds.4.7.Positive response, set HTL at 25 dB, PRESENT TONE, 1-2 seconds.4.8.Positive response, set HTL at 20 dB, PRESENT TONE, 1-2 seconds.4.9.P ositive response, set HTL at 15 dB, NO RESPONSE.4.10.This indicates the patient’s hearing at 500 Hz in the right ear is 20 dB. The patientresponded to 20 dB, but not to 15 dB.4.11.Record result per Section 6 – Recording Results.4.12.Set the HTL at 30 dB and FREQUENCY at next desired level, i.e., 1000 Hz and repeatSteps 1-11.TYPICALLY, THRESHOLD TESTS ARE SPECIFIED BY PHYSICIANS. COMMON THRESHOLD TESTING INCLUDES FREQUENCIES 500 Hz, 1000 Hz, 2000 Hz, 3000 Hz, 4000 Hz, 6000 Hz, 8000 Hz. THE STARTING dB LEVEL IS OPTIO NAL. IF THERE IS NO RESPONSE AT ANY BEGINNING FREQUENCY (FIRST TONE PRESENTED AT ANY FREQUENCY), PROCEED TO SECTION 5 – NO RESPONSE.5.NO RESPONSE5.1.NO RESPONSE to familiarization tone or the first tone at any selected frequency.Proceed with the following instructions.5.2.Increase the dB level by 10 dB – present the TONE until there is a positive response,i.e., at 30 dB and 1000 Hz, there is no response.5.3.Increase HTL to 40 dB, PRESENT TONE, no response.5.4.Increase HTL to 50 dB, PRESENT TONE, positive response.5.5.De crease HTL by 5 dB increments to 45 dB, PRESENT TONE, positive response.5.6.Decrease HTL to 40 dB, PRESENT TONE, no response.5.7.Results – Patient hearing at 1000 Hz is 45 dB. Positive response to 45 dB, but not to40 dB.6. RECORDING RESULTS6.1. Using a common pad, Figure 1, you may record the results as in the followingexample.6.2. Write the results above and below the frequencies on bottom of audiogram pad. Results R L 500Hz 20dB 10dB 1000Hz 25dB 10dB 2000Hz 30dB 15dB 3000Hz 20dB 10dB 4000Hz 25dB 10dB 6000Hz 20dB 10dB 8000Hz30dB30dB6.3. To graph results, frequencies are listed on top of diagram and the HTL dB on rightand left.6.4. First locate the frequency on top, go straight down where it crosses the dB level, i.e.,at 500 Hz, left ear dB is 10. Where the 500 Hz crosses the 10 dB line, put an X – it represents the left ear. The dB is 20 on the right ear, therefore where the 500 Hz line crosses the 20 dB line, put an O – it represents the right ear.6.5. Plot all of the results accordingly as shown in the above example, Figure 1.7. MANUAL SCREENINGWith the audiometer on and ready, as in Section A – Getting Started, follow the following instructions:7.1. Select a familiarization dB level, i.e., 40 dB, and then set frequency to 1000 Hz.7.2. Press PRESENT TONE for 1-2 seconds. Look for patient’s response, either with thehand switch or a hand signal.7.3. Select the screening dB HTL, i.e., 25, press PRESENT TONE for 1-2 seconds.7.4. With every positive response, select the next frequency, i.e., from 1000 to 2000 to3000 to 4000 Hz and repeat Step 3, testing both the right and left ear.SCREENING IS PASS OR FAIL. THE RESULTS CAN BE RECORDED AS FOLLOWS: dB LEVEL 1000200030004000251000200030004000Right Ear√ √ √▬√ √ √▬Left EarPASS √FAIL▬At 25dB the patient failed at 4000Hz both ears8.SCREENING WITH AUTO TESTThe MODEL 1000+ is a microprocessor-controlled audiometer capable of screening sequentially. Once the AUTO-TEST mode is selected by the operator and after the HTL dB screening is selected by pressing PRESENT TONE, the sequential screening is initiated.When the patient responds to the screening tones which are presented sequentially at the selected frequencies, the right ear is tested, then the 1000+ switches and tests the left ear. When the test is completed, a green light (PASS) indicates the patient was able to hear at the selected dB and frequencies.8.1.Sequential screening is started by pressing AUTO-TEST. A green light (READY)indicates the 1000+ is in the AUTO-TEST mode.8.2.Select the dB level for the test, ranging from 10-35 dB.8.3.The FREQUENCY window shows5, 1, 2, 4. This indicates that the test will bescreening at 500, 1000, 2000, and 4000 Hz frequencies, such as for school testing.8.4.For C.H.D.P. or other testing, turn the frequency knob to show 1, 2, 3, 4. Thisindicates you will screen at 1000, 2000, 3000, and 4000 Hz.8.5.Prepare the patient per Section A – Getting Started.8.6.In the AUTO-TEST mode, the test is started by the operator pressing PRESENT TONEafter the dB level is set and the test frequencies are selected.8.7.First, a 40 dB familiarization tone is presented at 1000 Hz. A positive response by thepatient continues the test through 500, 1000, 2000, and 4000 Hz right ear and leftear.8.8.If the green light indicates PASS, the test is completed. The patient passes thescreening test.8.9.Press AUTO-TEST for next screening.8.10.Repeat Steps 1-9 in this section for the 1, 2, 3, 4 Hz test.8.11.If the patient responds too soon, is guessing, or if there is no response to apresented tone, the red light (FAIL) will flash. The failed tone and frequency will berepeated.8.12.A positive response will continue the test to the next frequency.8.13.A second failure will be indicated by a solid yellow light (FAIL).8.14.The operator may continue the test after any FAIL, or solid red light, by pressingPRESENT TONE.9.EXITING AUTO TEST MODEThe operator may exit AUTO-TEST at any time.9.1.To exit AUTO-TEST MODE, press AUTO-TEST when the green light indicates theAUTO-TEST MODE is ON.9.2.Exit AUTO-TEST after FAIL by pressing AUTO-TEST twice.10.INTERPRETING RESULTSThe hearing test results are interpreted by qualified persons such as physicians, audiologists, or nurses.Numerous factors affect hearing, such as age and background noise. This list below may be used as a general guideline to compare hearing test results.AVERAGE THRESHOLD LEVEL (dB)*00 – 15 dB Normal hearing16 – 25 dB Slight hearing loss26 – 40 dB Mild hearing loss41 – 55 dB Moderate hearing loss56 – 70 dB Moderately severe hearing loss71 – 90 dB Severe hearing loss91+ dB Profound hearing loss* Generally, if a person can hear as low as 25 dB at the test frequencies, his/her hearing is considered acceptable.。

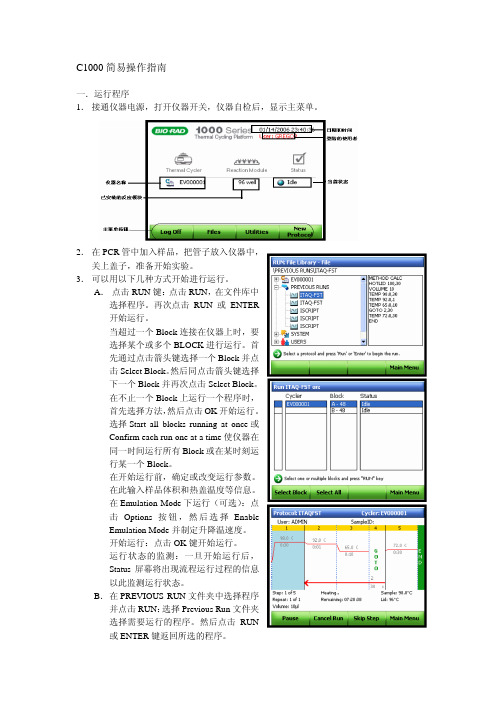

C1000简易操作指南
