放大镜成像的特点
照相机、投影仪、放大镜的成像原理 ppt课件
投影仪的原理
· ·
·
· ·
·
物体位于凸透镜的二倍焦距与一倍焦距之间（ 2f>u>f )
成 倒立的、 放大的、 实 像
物体与实像大小比较 实像大于物体 （像大） 物距与像距大小比较 像距大于物距 （像距大）
投影仪主要构造 光源、螺纹透镜、投影片、镜头、平面 镜、屏幕 投影仪上有一个相当于凸透镜的镜头， 来自投影片上图案（物体）的光，通过 凸透镜后会聚在天花板上，形成图案的 像。 平面镜的作用是改变光的传播方向，使 射向天花板的光能在屏幕上成像。
答案：B
（3）放大镜离物体越近，所成的像越小； 放大镜离物体越远（不超过焦距）， 所成的像越大。
虚像和实像
虚像：虚像是由光线的反向延长线相交而成的， 不能用光屏承接，但能用眼睛直接看到
实像：实际光线会聚而成，能用光屏承接，也 能用眼睛直接看到。 平面镜和放大镜所成的像是虚像；照相机和投 影仪所成的像是实像。
思考：
的 情 况 物体到凸透镜 像 的距离 倒立/正立 放大/缩小 实像/虚像
大于２倍焦距
应 用
倒 立 缩 小 实 像 照相机
幻灯机 倒 立 放 大 实 像 投影仪
在２倍焦距和 焦距之间
小于焦距
正 立 放 大 虚 像 放大镜
照相机镜头的作用是（ A使光线会聚 B使光线发散 C反射从景物射来的光 D使景物在胶卷上成像
缩小的、实像 利用照相机能成 倒立的、
被照的物体位于镜头（凸透镜）的 二倍焦点以外（u>2f ） 物体与实像大小比较 实像小于物体 （像小） 物距与像距大小比较 像距小于物距 （像距大）
照相机主要构造 镜头、胶卷、调焦环、光圈、快门、暗箱
镜头一般由几个透镜组成，相当于一个凸透镜 胶卷相当于光屏，用来接收像。 机壳相当于暗室，胶卷上涂着一层对光敏感的物质。 调焦环可以调节镜头到胶卷的距离，在胶卷上形成清 晰地像。 光圈可以控制从镜头射入的光线的多少，光圈上的数 字越小，光圈就越大，进入镜头的光就越多。 快门可以控制曝光时间，数字表示秒的倒数。
八年级物理上册人教版第五章透镜及其应用知识点(超精华)
第五章透镜及其应用第一节透镜一、透镜的概念：透镜是透明物质制成的、至少有一个面是球面的一部分的光学元件，光从空气进入透镜一侧以及从透镜的另一侧射出时各发生一次折射，并由此产生会聚或发散的效果。

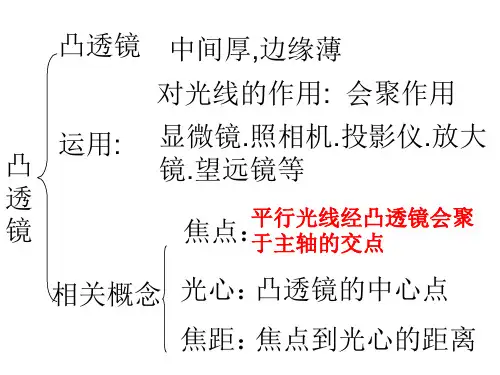

二、透镜的分类（1）凸透镜：中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；（2）凹透镜：中间薄、边缘厚的透镜，如：近视镜片；（3）主光轴：通过透镜两个球面球心的直线叫做主光轴，每个透镜都有一条主光轴，主光轴用点划线表示。
（4）光心：同常位于透镜的几何中心；用“O”表示。
三、透镜对光的作用（1）凸透镜对光有会聚作用，所以凸透镜又称为会聚透镜。
凸透镜对光有会聚作用：指的是折射光的方向比入射光的方向更靠近主光轴，即通过凸透镜的光将向主光轴的方向偏折。
（2）凹透镜对光有发散作用，所以凹透镜又称为发散透镜。
凹透镜对光有发散作用：指的是折射光的方向比入射光的方向更偏离主光轴，即通过凹透镜的光将向远离主光轴方向偏折。
四、焦点和焦距（1）焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。
（2）焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f”表示。
如下图：注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。
凸透镜：凸透镜能使跟主光轴平行的入射光线会聚于一点,叫实焦点 ,用“F”表示。
这一点到凸透镜的光心的距离叫焦距，用“f”表示。
一个凸透镜有 2 个焦点,它们位于凸透镜的两侧。
凹透镜：凹透镜能使跟主光轴平行的入射光线发散 ,且发散光的反向延长线相交在主光轴上的一点，这个点不是实际光的会聚点，所以叫做虚焦点，用F表示，凹透镜两侧各有一个虚焦点。
五、三条特殊光线（要求会画）：Ⅰ凸透镜(1)平行于主光轴的光线，经凸透镜后经过焦点；(2)经过凸透镜焦点的光线经凸透镜后平行于主光轴；(3)过光心的光线经透镜后传播方向不改变。

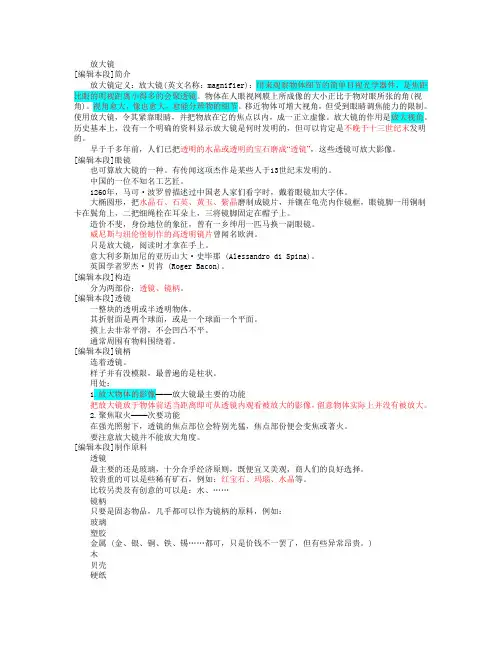

放大镜
[编辑本段]简介放大镜定义：放大镜(英文名称：magnifier)：用来观察物体细节的简单目视光学器件，是焦距比眼的明视距离小得多的会聚透镜。
物体在人眼视网膜上所成像的大小正比于物对眼所张的角(视角)。
视角愈大，像也愈大，愈能分辨物的细节。
移近物体可增大视角，但受到眼睛调焦能力的限制。
使用放大镜，令其紧靠眼睛，并把物放在它的焦点以内，成一正立虚像。
放大镜的作用是放大视角。
历史基本上，没有一个明确的资料显示放大镜是何时发明的，但可以肯定是不晚于十三世纪末发明的。
早于千多年前，人们已把透明的水晶或透明的宝石磨成“透镜”，这些透镜可放大影像。
[编辑本段]眼镜也可算放大镜的一种。
有传闻这项杰作是某些人于13世纪末发明的。
中国的一位不知名工艺匠。
1260年，马可·波罗曾描述过中国老人家们看字时，戴着眼镜加大字体。
大椭圆形，把水晶石、石英、黄玉、紫晶磨制成镜片，并镶在龟壳内作镜框，眼镜脚一用铜制卡在鬓角上，二把细绳栓在耳朵上，三将镜脚固定在帽子上。
造价不斐，身份地位的象征，曾有一乡绅用一匹马换一副眼镜。
威尼斯与纽伦堡制作的高透明镜片曾闻名欧洲。
只是放大镜，阅读时才拿在手上。
意大利多斯加尼的亚历山大·史毕那 (Alessandro di Spina)。
英国学者罗杰·贝肯 (Roger Bacon)。
[编辑本段]构造分为两部份：透镜、镜柄。
[编辑本段]透镜一整块的透明或半透明物体。
其折射面是两个球面，或是一个球面一个平面。
摸上去非常平滑，不会凹凸不平。
通常周围有物料围绕着。
[编辑本段]镜柄连着透镜。
样子并有没模限，最普遍的是柱状。
用处：1.放大物体的影像——放大镜最主要的功能把放大镜放于物体前适当距离即可从透镜内观看被放大的影像，留意物体实际上并没有被放大。
2.聚焦取火——次要功能在强光照射下，透镜的焦点部位会特别光猛，焦点部份便会变焦或著火。
要注意放大镜并不能放大角度。
[编辑本段]制作原料透镜最主要的还是玻璃，十分合乎经济原则，既便宜又美观，商人们的良好选择。
放大镜放大的原理
放大镜放大的原理放大镜是一种利用透镜原理来放大物体的光学仪器。
它的原理是通过透镜对光线进行折射和聚焦，使得物体在透镜后方形成一个放大的虚像。
放大镜的原理主要涉及到透镜的折射和成像规律，下面将详细介绍放大镜放大的原理。
首先，放大镜的放大原理与透镜的成像规律密切相关。
透镜是一种光学器件，它可以使光线经过折射而聚焦，从而形成物体的像。
根据透镜的成像规律，当物体距离凸透镜焦点的距离大于2倍焦距时，凸透镜将在焦点后方形成一个放大的虚像。
这就是放大镜放大的基本原理之一。
其次，放大镜放大的原理还与透镜的焦距大小有关。
焦距是透镜的一个重要参数，它决定了透镜对光线的聚焦能力。
一般来说，焦距越短的透镜，其成像能力越强，也就是能够产生更大的放大倍数。
因此，放大镜放大的原理中，透镜的焦距大小是一个关键因素。
另外，放大镜的放大原理还与物体与透镜的距离有关。
当物体与透镜之间的距离发生变化时，放大镜所形成的虚像大小也会相应改变。
一般来说，物体与透镜的距离越远，放大镜所形成的虚像就会越大。
这是因为透镜对光线的折射和聚焦能力受到物体与透镜距离的影响。
在实际应用中，放大镜放大的原理不仅仅局限于凸透镜，还可以通过其他形式的透镜来实现。
例如，凹透镜也可以实现放大效果，只不过其成像规律与凸透镜有所不同。
同时，放大镜的原理也可以应用在显微镜、望远镜等光学仪器中，实现对微小物体或远距离物体的放大观察。
总的来说，放大镜放大的原理是基于透镜的折射和成像规律，通过透镜对光线的聚焦和折射，使得物体在透镜后方形成一个放大的虚像。
透镜的焦距大小和物体与透镜的距离是影响放大效果的重要因素。
通过深入理解放大镜的原理，可以更好地掌握其应用方法和实际效果，从而更好地利用放大镜进行观察和研究。
放大镜的原理
放大镜的原理放大镜是一种常见的光学仪器，其主要原理是利用透镜的成像能力，使被观察物体的像变得更大。
放大镜的原理可以分为两个方面，即透镜成像原理和人眼配合观察原理。
以下将详细介绍放大镜的原理。
一、透镜成像原理透镜是一种能够把平行光线汇聚到一点或使发散光线看起来来自一个点的光学元件。
对于凸透镜，当平行光线通过凸透镜后，会向透镜的光轴偏离，并汇聚在凸透镜的焦点处；对于凹透镜，当平行光线通过凹透镜后，会向透镜的光轴偏离，并发散成看起来来自凹透镜的焦点处。
放大镜的透镜一般采用凸透镜，因为凸透镜能够将发散的光线汇聚到一个点上。
透镜的焦距越短，汇聚的焦点越靠近透镜，从而将被观察物体的像放大。
对于放大镜而言，其主要有两个焦点，分别为物距焦点和像距焦点。
当物体距离凸透镜的距离大于物距焦点时，透镜为物负；当物体距离凸透镜的距离小于物距焦点时，透镜为物正。
在这两种情况下，通过透镜后的像都比物体更大，实现了放大作用。
二、人眼配合观察原理人眼是放大镜的重要组成部分。
通过凸透镜的成像能力，观察者可以看到被观察物体的真实像。
但人眼并不能完全取代放大镜的作用，因为人眼的调节能力有限，不能将所有距离的物体都看得很清楚。
此时，放大镜就可以发挥作用，将模糊的像放大，从而更清晰地观察。
对于人眼与放大镜配合观察的情况，有两个不同的距离，分别为近距离观察和远距离观察。
在近距离观察中，观察者眼睛与放大镜的距离较近，此时通过放大镜观察的物体像更大，细节更丰富。
在远距离观察中，观察者眼睛与放大镜的距离较远，适用于观察大型物体。
总之，放大镜的原理是利用透镜成像原理，通过透镜将被观察物体的像放大。
而人眼则是放大镜重要的配合部分，有效解决了人眼调节能力有限的问题，同时提供更多的可观察距离。
放大镜的功能
放大镜的功能
放大镜是一种常见的光学仪器，用来放大被观察物体的图像，使之更清晰、更明确。
放大镜的功能主要包括放大、聚焦和改善观察角度。
下面将详细介绍放大镜的功能。
首先，放大是放大镜最基本的功能之一。
放大镜通过透镜的特性，将光线聚焦在物体上，从而使物体细节变大，以便更清晰地观察和分析。
普通的放大镜通常可以放大两到十倍不等，而专业的显微镜等高倍率放大镜甚至可以放大几百到几千倍。
其次，聚焦是放大镜的另一个重要功能。
通过调节放大镜的焦距，可以使光线在凸透镜的位置上交叉，从而使图像放大并清晰。
通过调节放大镜的焦距，可以达到最佳的观察效果。
聚焦功能可以使观察者集中精力在物体上，同时减少眼睛的疲劳。
此外，放大镜还可以改善观察角度。
有些物体可能因为形状或位置问题，导致观察者无法直接观察到细节或者角度不佳。
通过放大镜的功能，可以调整观察角度，使之更加方便和舒适。
有些放大镜还可以调整手柄或架子的角度，以适应不同的观察需求。
除了上述功能，现代化的放大镜还拥有一些其他的增强功能。
例如，一些电子放大镜在成像过程中，通过数字技术对图像进行增强处理，使之更加清晰亮丽。
一些专业的放大镜还可以通过激光或红外线技术，观察难以察觉的微小细节。
总的来说，放大镜的功能主要包括放大、聚焦和改善观察角度。
它是一种非常实用的光学仪器，广泛应用于科学研究、医疗保健、电子组装等领域。
通过放大镜，人们可以更加清晰地观察细小的物体或细节，并进行更深入的研究和分析。
部编物理八年级上册5.3凸透镜成像的规律(知识点+例题)(解析版)含答案
人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。
【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（ ）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】B【解析】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；B、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故B正确；C、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故C错误；D、当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小。
物理八年级上册 生活中的透镜课件
第2节 生活中的透镜
问题
晶莹的露珠是大自然创造的“透镜”。观察生 活中用到透镜的地方，想一想：这些透镜所成的像 各有什么特点？
1
照相机 01
照相机镜头相当于凸透镜，胶片 相当于光屏
பைடு நூலகம்
照相机成像特点 ：①像距小于物距；②像和物位于凸透镜异 侧；③成倒立、缩小的实像
成实像：物近像远像变大，物远像近像变小；物在2倍焦距外， 像在1倍2倍间
1
放大镜 03
放大镜的镜片相当于凸透镜
放大镜成像特点 ：①像距大于物距；②像和物位于凸透镜同 侧；③成正立、放大的虚像
成虚像：物近像近像变小，物远像远像变大；像距大于物距
小菜一碟
小乐用放大镜看指纹时，觉得指纹的像太小，为使指纹的像大一些，正 确的做法是 A．眼睛和手指不动，让放大镜离手指稍近些 B．眼睛和手指不动，让放大镜离手指稍远些 C．放大镜和手指不动，让眼睛离放大镜稍近些 D．放大镜和手指不动，让眼睛离放大镜稍远些
小菜一碟
小丽同学拍了一张1寸登记相后，又想拍一张2寸的登记相，摄影师应
该采取的办法是
A．靠近小丽，同时镜头往前伸
B．靠近小丽，同时
镜头往后缩
C．远离小丽，同时镜头往前伸
D．远离小丽，同时
镜头往后缩
1
投影仪 02
投影仪镜头相当于凸透镜，屏幕 相当于光屏
投影仪成像特点 ：①像距大于物距；②像和物位于凸透镜异 侧；③成倒立、放大的实像
课堂小结 想想本节课我们学了哪些知识？
1
04 实像和虚像
实像是由实际光线会聚而形成的，能呈现在光屏上
虚像是反射光线或折射光线的反向延长线相交而形成的，不能呈 现在光屏上
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BD..等 缩大 小的 的像 实C像
4、从圆形装水的鱼缸侧面看缸中游动的鱼，
所看到的像是 （A ）
A.鱼的放大的虚像 B.鱼的等大的虚像 C.鱼的缩小的实像 D.实际的鱼 5. 下列说法正确的是（ ）
A.眼睛不能直接看到虚D像
B.眼睛不能直接看到实像 C.能用光屏承接的像可能是虚像 D.能用光屏承接的像一定是实像
课堂训练：
1、在照相机的底片上成 、 的 像。 2、在幻灯机的银幕上成 、 的 像。 3、一瓶杨梅罐头从侧面看上去，每个杨梅 都变大了，我们看到的是 、 的 像， 圆形的罐头和水共同组成了 镜。
照 相 机的原理
胶卷----光屏 A
B’
A’ B
镜头----凸透镜
1、照相机的镜头相当于一个凸透镜，胶卷 相当于屏幕。
学习目标
1、了解透镜在生活中的三种具体应用 2、记忆照相机，投影仪和放大镜成像特点 3、了解实像和虚像的区别
自学教材
１．照相机的镜头相当于什么？胶卷相当于 什么？物体在胶卷上成的像有什么特点？
２．投影仪的镜头相当于什么？屏幕相当于 什么？投影片在银幕上成的像有什么特点？
３．放大镜的实质是什么？成的像有什么特 点？
种光路图，不正确的是（ C ）
F
F
F
F
F
F
F
F
A
B
C
D
1、照相机的构造
照 相 机 的 构 造
1、调焦环是调节什么？
调节镜头到胶片的距离。调焦环 是相机上控制镜头伸缩的装置。
2、光圈和快门分别控制什么？
光圈是相机镜头中控制光通量的装置。 快门是相机中控制暴光时间长短的装置。
3、快门和光圈共同控制什么？
共同控制暴光量。
照相机的工作原理图
为什么能成像？？？
物距：U
像距：v
【例1】某人照完半身像，想再利用同一 个照相机照一张全身像，这时他应该离 相机远些还是近些？同时调节调焦环， 使胶片远离镜头还是靠近镜头？
【分析】从拍半身像改为拍全身像，实 际上像缩小了，此时像距应该缩小，同 时增大物距。
【解答】人应该远离相机，同时使胶 片靠近镜头。
异侧或同侧
照相机
倒立
缩小
实像
异侧
投影仪
倒立
放大
实像
异侧
放大镜 正立
放大
虚像
同侧
实像和虚像形成原因是什么？如何区分物 体所形成的像是实像还是虚像？
实像和虚像
实像：是实际光线会聚而形成的,能呈现在光 屏上.
B
‘
小孔成像．
照相机的像
A AB
‘
投影仪的像
虚像：是反射光线或折射光线的反向延长线相 交而形成的,不能呈现在光屏上.
6、清晨，小草的露珠下面的叶脉看起来 比较大，这是露珠产生了凸__透__镜的功能， 形成了放大的____像虚，这是由于光的 ____折射现象的结果。
7、用放大镜观察指纹，看到的指纹是
（填“放大”或“缩小”），然 放后大用的放大镜观察窗外的树，可以看到树
的
缩小 的像。
再见
生活中的照相机——数码相机
平面镜成像
“眼睛受骗”
放大镜的像
课堂练习
1.下列不是透镜在生活中的应用的是 D
A.照相机 B.放大镜 C.投影仪 D.潜望镜
2.物体通过下列光学器件可以成放大的实象的
是:
A.照B相机 B.投影仪 C.放大镜 D.平面镜
3.现在市场上出售的”人参酒”在酒瓶中浸着
一支人参,你所看人参应该是:
A.人参的实物 C.放大的虚像
投影片要倒放
三、放大镜 １、放大镜实质就是 一个凸透镜
２、放大镜成像的特点： 正立、放大的虚像。
照相机
小结 ：
像的特点：倒立、缩小、实像； 物距 ＞像距
幻灯机
像的特点：倒立、放大、实像； 物距＜ 像距
放大镜
像的特点：正立、放大、虚像； 物像同侧
１、画出下列光线通过透镜后的传播路线
中考链接：
２、（０７年深圳）下图是关于透镜的几
2、照相机成像的特点：倒立 缩小的实像
投影仪的原理
B‘
A‘
A
B
投影仪的镜头相当于一个凸透镜，屏幕 相当于光屏
投影仪成像特点：倒立、放大的实像
放大镜 １、放大镜实质就是 一个凸透镜
２、放大镜成像的特点： 正立、放大的虚像。
照相机，投影仪，放大镜成像特点
器材名 称
像的性质
像与物的位置
正立或倒立 放大或缩小 实像或虚像
【解答】请晓晨往后退一些，同时缩短镜头与胶片的距离， 就能把全班同学都照上了。
数码相机用图象传感器替代胶片，把光信号 变成电信号，再变成数字信号，由相机内的 存储器保存。
二、投影仪
1、投影仪的构造
镜头
平面镜 投影片
3、投影仪的使用
B‘
１、平面镜在这里有什 么作用？
改变光的传播路径,使投影片的像 出现在投影机前方的屏幕上
A‘
A
B
２、我们在屏幕上要看到正立的
像投影片应该怎么放?
【例2】晓晨同学在校门前给全班同学照集体像，发现两边的两个 同学照不上，请帮助他解决这个问题。
【分析】若使两个同学的像再进入底片内，全班同学的像就 要缩小了。
根据凸透镜成像时，物距增大，像距变小，像也变小的 规律进行调节。只要晓晨向后退一些增大物距，同时缩短镜 头与胶片的距离来减小像距，就可以把全班同学都照进去了。
