电脑常见的接口大全

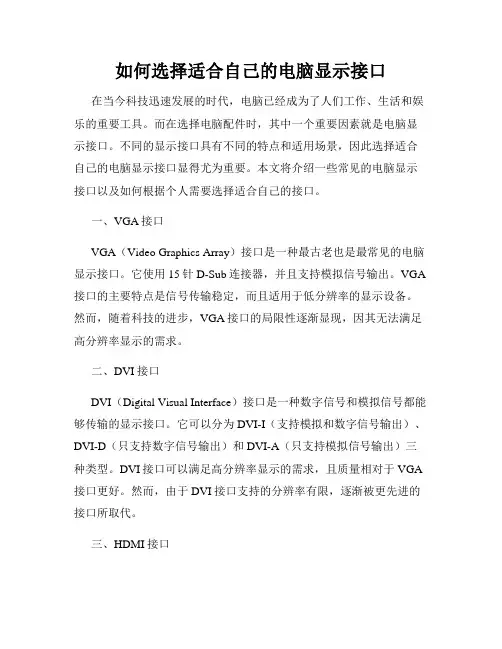

如何选择适合自己的电脑显示接口

如何选择适合自己的电脑显示接口在当今科技迅速发展的时代,电脑已经成为了人们工作、生活和娱乐的重要工具。
而在选择电脑配件时,其中一个重要因素就是电脑显示接口。
不同的显示接口具有不同的特点和适用场景,因此选择适合自己的电脑显示接口显得尤为重要。
本文将介绍一些常见的电脑显示接口以及如何根据个人需要选择适合自己的接口。
一、VGA接口VGA(Video Graphics Array)接口是一种最古老也是最常见的电脑显示接口。
它使用15针D-Sub连接器,并且支持模拟信号输出。
VGA 接口的主要特点是信号传输稳定,而且适用于低分辨率的显示设备。
然而,随着科技的进步,VGA接口的局限性逐渐显现,因其无法满足高分辨率显示的需求。
二、DVI接口DVI(Digital Visual Interface)接口是一种数字信号和模拟信号都能够传输的显示接口。
它可以分为DVI-I(支持模拟和数字信号输出)、DVI-D(只支持数字信号输出)和DVI-A(只支持模拟信号输出)三种类型。
DVI接口可以满足高分辨率显示的需求,且质量相对于VGA 接口更好。
然而,由于DVI接口支持的分辨率有限,逐渐被更先进的接口所取代。
三、HDMI接口HDMI(High-Definition Multimedia Interface)接口是一种多媒体接口,主要用于连接高清电视和电脑设备。
HDMI接口可以传输高质量的音频和视频信号,并且支持高分辨率的显示。
除了常见的类型A接口外,HDMI还有类型B、类型C和类型D等不同大小的接口,以适应不同设备的连接需求。
HDMI接口广泛应用于家庭影院和游戏主机等领域,是许多用户的首选。
四、DisplayPort接口DisplayPort接口是一种数字信号接口,专为连接电脑和显示设备而设计。
它支持高分辨率和高刷新率的显示,且传输速度快,质量优异。
DisplayPort接口的版本也在不断升级,从1.1版到1.4版,每一版都有其独特的特点和功能。

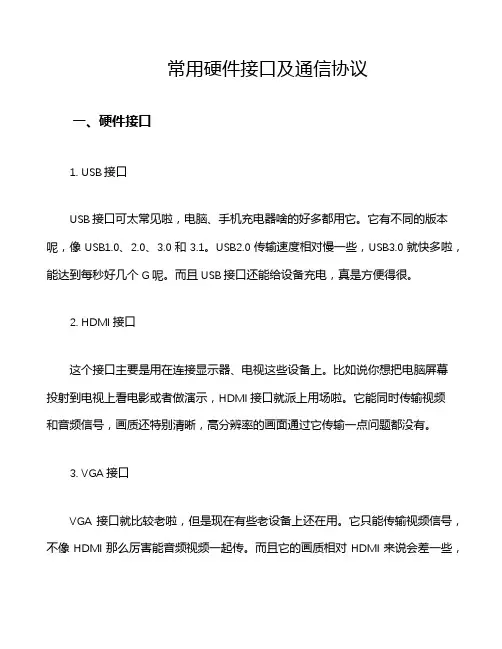

常用硬件接口及通信协议

常用硬件接口及通信协议一、硬件接口1. USB接口USB接口可太常见啦,电脑、手机充电器啥的好多都用它。
它有不同的版本呢,像USB1.0、2.0、3.0和3.1。
USB2.0传输速度相对慢一些,USB3.0就快多啦,能达到每秒好几个G呢。
而且USB接口还能给设备充电,真是方便得很。
2. HDMI接口这个接口主要是用在连接显示器、电视这些设备上。
比如说你想把电脑屏幕投射到电视上看电影或者做演示,HDMI接口就派上用场啦。
它能同时传输视频和音频信号,画质还特别清晰,高分辨率的画面通过它传输一点问题都没有。
3. VGA接口VGA接口就比较老啦,但是现在有些老设备上还在用。
它只能传输视频信号,不像HDMI那么厉害能音频视频一起传。
而且它的画质相对HDMI来说会差一些,不过在一些对画质要求不是特别高的场合,比如连接个普通投影仪做个简单展示还是可以的。
二、通信协议1. TCP/IP协议这个协议就像是互联网的基石一样。
它把数据分成一个个小的数据包来传输,就像把一个大包裹分成好多小包裹寄出去一样。
它有很好的可靠性,能保证数据准确地到达目的地。
要是数据包丢了,它还会重新发送呢。
我们上网浏览网页、发邮件啥的都离不开它。
2. UDP协议UDP协议和TCP/IP协议不太一样哦。
它不管数据有没有准确到达目的地,就一股脑地把数据发出去。
这样的好处就是速度快,适合一些对实时性要求高但是对准确性要求没那么高的应用,像在线游戏里人物的位置更新之类的,稍微有点不准确也不太影响游戏体验。
3. 蓝牙协议蓝牙协议大家肯定不陌生啦,手机连接蓝牙耳机、蓝牙音箱啥的都靠它。
它的传输距离比较短,一般在10米左右,不过很方便,不用连线。
而且蓝牙还能在不同设备之间传输文件呢,只要两个设备都支持蓝牙功能就可以。

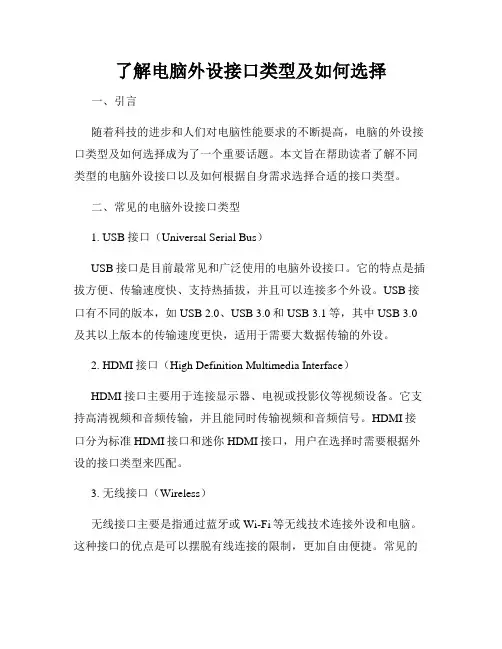

了解电脑外设接口类型及如何选择

了解电脑外设接口类型及如何选择一、引言随着科技的进步和人们对电脑性能要求的不断提高,电脑的外设接口类型及如何选择成为了一个重要话题。
本文旨在帮助读者了解不同类型的电脑外设接口以及如何根据自身需求选择合适的接口类型。
二、常见的电脑外设接口类型1. USB接口(Universal Serial Bus)USB接口是目前最常见和广泛使用的电脑外设接口。
它的特点是插拔方便、传输速度快、支持热插拔,并且可以连接多个外设。
USB接口有不同的版本,如USB 2.0、USB 3.0和USB 3.1等,其中USB 3.0及其以上版本的传输速度更快,适用于需要大数据传输的外设。
2. HDMI接口(High Definition Multimedia Interface)HDMI接口主要用于连接显示器、电视或投影仪等视频设备。
它支持高清视频和音频传输,并且能同时传输视频和音频信号。
HDMI接口分为标准HDMI接口和迷你HDMI接口,用户在选择时需要根据外设的接口类型来匹配。
3. 无线接口(Wireless)无线接口主要是指通过蓝牙或Wi-Fi等无线技术连接外设和电脑。
这种接口的优点是可以摆脱有线连接的限制,更加自由便捷。
常见的无线外设包括蓝牙耳机、无线鼠标和无线键盘等。
在选择无线接口时,需要确保电脑或外设支持相应的无线技术。
4. 雷电接口(Thunderbolt)雷电接口是一种高速数据传输接口,它能够同时传输视频、音频和数据信号。
雷电接口有不同版本,如雷电2和雷电3,其传输速度远超过USB接口。
这种接口常用于连接高性能外设,如外置硬盘和视频采集卡等。
5. 显示器接口(Display Port)显示器接口主要用于连接显示器和电脑,支持高清视频传输。
它的特点是传输速度快、图像质量高,并且支持多屏幕显示。
显示器接口有不同版本,如DisplayPort 1.2和DisplayPort 1.4等,用户在选择时需要根据自身需求选择适配的版本。
了解电脑的外设接口USBHDMI等常见接口

了解电脑的外设接口USBHDMI等常见接口了解电脑的外设接口——USB、HDMI等常见接口电脑作为现代人们工作、学习和娱乐的主要工具,其功能和应用已经越来越多样化。
为了满足不同需求,电脑通常需要通过外设接口连接其他设备,以实现数据传输和信号转换等功能。
本文将介绍几种常见的电脑外设接口,包括USB、HDMI等,并对其特点和应用进行探讨。
一、USB接口USB(Universal Serial Bus,通用串行总线)接口是一种通用的外部总线标准,广泛应用于电脑及其他电子设备之间的数据传输。
USB接口的特点如下:1. 多功能性:USB接口可以用于连接各种外部设备,如鼠标、键盘、打印机、移动硬盘等。
它提供了一个统一的接口标准,使用户可以方便地插拔设备。
2. 热插拔功能:USB接口支持热插拔,即在电脑工作状态下,可以随时插拔USB设备而不会对电脑造成影响。
这在使用移动设备时十分方便。
3. 高传输速率:USB接口的传输速率逐步提高,目前流行的USB 3.0接口传输速率可达到5Gbps,大大提高了数据传输的效率。
4. 供电能力:USB接口不仅可以传输数据,还可以为一些低功耗设备提供电源,解决了外部设备供电的问题。
二、HDMI接口HDMI(High-Definition Multimedia Interface,高清晰度多媒体接口)是一种数字化音视频接口,用于电子设备之间的高清传输。
HDMI接口的特点如下:1. 高清画质:HDMI接口可以实现数字信号的传输,适用于高清电视、高清显示屏等设备。
通过HDMI接口,用户可以享受到更清晰、更细腻的影音效果。
2. 一根线完成传输:HDMI接口可以通过一根线同时传输音频和视频信号,简化了设备之间的连接。
用户只需将电脑或其他设备与显示屏通过HDMI线连接,即可进行高质量的音视频播放。
3. 多功能性:HDMI接口不仅适用于电视、显示屏等设备,还可以连接音响、投影仪和游戏机等。
它为用户提供了更广泛的连接选择。
电脑主机上常见的端口

电脑主机上常见的端口
电脑主机上常见的端口有以下几种:
1. USB端口:用于连接外部设备,如键盘、鼠标、打印机、扩展硬盘等。
2. HDMI端口:用于连接高清显示器、电视或投影仪,传输视频和音频信号。
3. 音频端口:包括耳机孔和麦克风孔,用于连接耳机、扬声器或麦克风。
4. 以太网端口:用于连接局域网(LAN)和互联网,通过网线传输数据。
5. 显示端口:如VGA、DVI或DisplayPort,用于连接显示器、投影仪等显示设备。
6. 电源接口:用于连接电源线,提供电源供电。
7. 扩展插槽:用于安装扩展卡,如显卡、网卡等。
8. 串口和并口:这两种端口已经在现代电脑中不常见了,以前用于串行和并行通信。
此外,电脑主机上还可能有各种其他类型的接口和端口,如Thunderbolt、eSATA、SD卡槽、蓝牙和无线网络接口等,这些界面用于连接其他设备和提供更多的功能。
电脑主机上的端口和接口类型会根据不同的品牌、型号和用途有所差异,用户可以根据自己的需求来选择并使用适合的端口和接口。

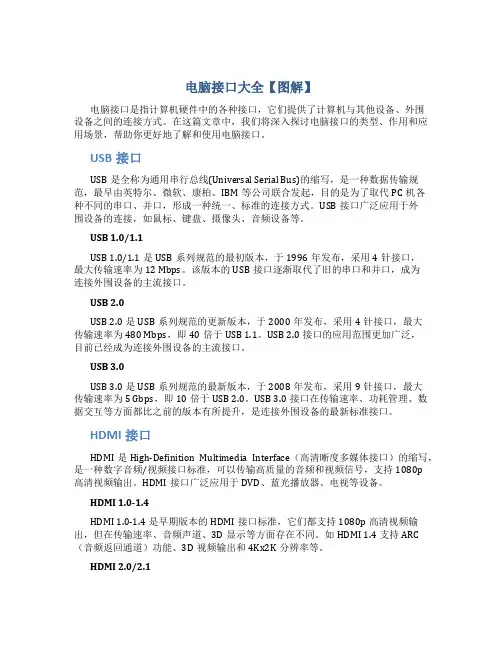

电脑接口大全【图解】

电脑接口大全【图解】电脑接口是指计算机硬件中的各种接口,它们提供了计算机与其他设备、外围设备之间的连接方式。
在这篇文章中,我们将深入探讨电脑接口的类型、作用和应用场景,帮助你更好地了解和使用电脑接口。
USB接口USB是全称为通用串行总线(Universal Serial Bus)的缩写,是一种数据传输规范,最早由英特尔、微软、康柏、IBM等公司联合发起,目的是为了取代PC机各种不同的串口、并口,形成一种统一、标准的连接方式。
USB接口广泛应用于外围设备的连接,如鼠标、键盘、摄像头、音频设备等。
USB 1.0/1.1USB 1.0/1.1是USB系列规范的最初版本,于1996年发布,采用4针接口,最大传输速率为12 Mbps。
该版本的USB接口逐渐取代了旧的串口和并口,成为连接外围设备的主流接口。
USB 2.0USB 2.0是USB系列规范的更新版本,于2000年发布,采用4针接口,最大传输速率为480 Mbps,即40倍于USB 1.1。
USB 2.0接口的应用范围更加广泛,目前已经成为连接外围设备的主流接口。
USB 3.0USB 3.0是USB系列规范的最新版本,于2008年发布,采用9针接口,最大传输速率为5 Gbps,即10倍于USB 2.0。
USB 3.0接口在传输速率、功耗管理、数据交互等方面都比之前的版本有所提升,是连接外围设备的最新标准接口。
HDMI接口HDMI是High-Definition Multimedia Interface(高清晰度多媒体接口)的缩写,是一种数字音频/视频接口标准,可以传输高质量的音频和视频信号,支持1080p高清视频输出。
HDMI接口广泛应用于DVD、蓝光播放器、电视等设备。
HDMI 1.0-1.4HDMI 1.0-1.4是早期版本的HDMI接口标准,它们都支持1080p高清视频输出,但在传输速率、音频声道、3D显示等方面存在不同。
如HDMI 1.4支持ARC (音频返回通道)功能、3D视频输出和4Kx2K分辨率等。
了解电脑主板的接口与扩展槽

了解电脑主板的接口与扩展槽电脑主板是计算机的核心组件之一,它是连接各个硬件设备的中枢,起到传输电子信号和供电的作用。
而主板上的接口和扩展槽则提供了连接和扩展功能,能够满足用户对计算机功能的不同需求。
本文将介绍电脑主板上常见的接口和扩展槽,以帮助读者更好地了解电脑主板。
一、主板上常见的接口1. CPU插槽:CPU插槽是主板上专门用来安装处理器的地方。
目前常见的CPU插槽有LGA和PGA两种类型。
LGA插槽需要将处理器插入到插槽上,并通过卡扣固定。
而PGA插槽则是通过将处理器的引脚插入到插槽上来完成安装。
2. 内存插槽:内存插槽是主板上用来安装内存条的接口。
主板上常见的内存插槽有DIMM和SODIMM两种类型。
用户需要根据主板的规格选择相应类型的内存插槽,并将内存条插入到插槽上。
3. 显卡插槽:显卡插槽是主板上用来插入显卡的接口,用于提供图形处理能力。
目前常见的显卡插槽有PCI Express和AGP两种类型。
用户需要选择与自己的显卡对应的插槽类型,并将显卡插入到插槽上。
4. SATA接口:SATA接口是主板上用来连接硬盘、光驱等存储设备的接口。
它具有高速传输的特点,可以提供更好的数据传输性能。
用户可以通过SATA接口连接多个存储设备,实现数据的存储和读写。
5. USB接口:USB接口是主板上用来连接外部设备的通用接口。
目前常见的USB接口有USB 2.0和USB 3.0两种类型。
用户可以通过USB接口连接鼠标、键盘、打印机等外部设备,实现与计算机的交互。
二、主板上常见的扩展槽1. PCI插槽:PCI插槽是主板上用来插入扩展卡的槽口,可用于扩展计算机的功能。
用户可以通过PCI插槽插入声卡、网卡、RAID卡等扩展卡,提升计算机的功能和性能。
2. PCI Express插槽:PCI Express插槽是主板上用来插入高性能扩展卡的接口,相对于传统的PCI插槽具有更高的传输速度和性能。
目前常见的PCI Express插槽有PCIe x1、PCIe x4、PCIe x8和PCIe x16等不同规格,用户可以根据需要选择相应的插槽。
了解电脑网络接口的不同类型及如何选择

了解电脑网络接口的不同类型及如何选择电脑网络接口是连接计算机与外部网络的重要组件,不同类型的接口适用于不同的网络环境和需求。
本文将介绍几种常见的电脑网络接口类型,并提供选择接口的指导。
一、以太网接口以太网接口是最常见和广泛应用的电脑网络接口类型之一。
它使用网线将计算机连接到局域网或广域网上。
以太网接口常用的标准是RJ-45接口,支持数据传输速率高达1千兆位每秒(1Gbps)。
选择以太网接口时,需考虑网络速度要求以及所使用的网络设备是否支持该接口。
二、无线局域网接口无线局域网接口(Wi-Fi)是一种无线连接计算机与网络的接口类型。
Wi-Fi接口可以通过无线路由器将计算机连接到局域网或互联网。
选择Wi-Fi接口时,需考虑网络覆盖范围、信号稳定性以及支持的网络标准(如802.11ac或802.11n)。
此外,还需注意Wi-Fi接口的安全性和加密功能,以保护数据的安全性。
三、蓝牙接口蓝牙接口是一种用于短距离无线数据传输的接口类型。
它主要用于连接计算机与其他蓝牙设备,如手机、耳机、键盘等。
蓝牙接口具有低功耗和便捷性的特点,适用于个人设备之间的数据传输。
选择蓝牙接口时,需考虑蓝牙版本、传输速率以及与其他设备的兼容性。
四、USB接口USB接口是一种用于连接计算机与外部设备的通用接口类型。
USB接口可以用于连接打印机、摄像头、移动硬盘等设备,并实现数据传输和充电功能。
USB接口有不同的版本,如USB 2.0、USB 3.0和USB-C,每个版本都具有不同的传输速率和功率输出能力。
选择USB接口时,需考虑所连接设备的要求以及计算机的USB接口类型和数量。
五、雷电接口雷电接口是一种苹果公司开发的高速数据传输接口。
它可以连接苹果设备与外部显示器、存储设备等。
雷电接口有不同的版本,如雷电2和雷电3,每个版本都具有不同的传输速率和功能特性。
选择雷电接口时,需考虑设备的兼容性以及所需的传输速率和功能。
在选择电脑网络接口时,需综合考虑以下几个方面:1. 网络需求:根据所需的网络速度和功能,选择适合的接口类型。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
每一台计算机,不管是台式机还是笔记本,里里外外都有很多的接口,你能把它们每一个都认出来而且知道它们的用途吗通常一些相关的文章介绍起来都缺乏耐心,而且也没有足够的插图之类,更使得大家犯迷糊。
本文旨在综合参考之用,不仅是帮助新人菜鸟,希望也能够对经验丰富的人有所帮助。
通过大量的图片和简单的解释文字,我们将向您介绍在PC 上各种各样的插槽、端口、接口,以及通常是什么样的设备来连接在上面。
因此本文对于那些对电脑内外接口不太清楚的人会更有帮助一些,而不是一篇电脑连接故障的快速参考书。
PC的部件连接性方面比较让人欣慰的是:不兼容的接口配件等根本就不能连接在一起。
当然也不排除极少的情形出现,还好因此导致硬件损害的事情现在也是非常少见了。
USBUSB(Universal Serial Bus)接口大家可能最熟悉了吧,USB是设计用来连接鼠标、键盘、移动硬盘、数码相机、网络电话(VoIP的skype 之类)、打印机等外围设备的,理论上一个USB主控口可以最大支持127个设备的连接。
USB分为两个标准,最大传输速度为12Mbps,为480Mbps,这两种标准的接口是完全一样的,也可向下兼容,传输速度的不同取决于电脑主板的USB主控芯片和USB设备的芯片。
USB接口可以带有供电线路,这样USB设备例如移动硬盘等就不用再接一条电源线了(最高500mA 5V 电压),现在支持USB接口的手机也可以通过电脑来充电。
USB接口方式有三种:PC上常见的是Type A型,一些USB设备上(一般带有连接线缆)常使用Type B,而Mp3、相机、手机等小型数码设备上通常是mini USB接口。
这条线的左边就是接电脑的Type A型口,右边就是接设备的Type B 型口,这种线常用在打印机、大移动硬盘盒等设备上面。
USB延长线,一般在5米之内,如果你嫌电脑的USB接口在后面不方便,可以买一条这样的线把它导出到前侧来。
小型数码设备、测量设备等上面的mini USB接口,miniUSB和TypeA 的转接线非常容易买到。
接头上一般都有USB的Logo。
USB分离线:每一个USB口可以提供5V 500mA的电力,如果一些设备的电力要求较高,就需要这个东东了,可以从两个USB并联,取得1000mA 的电力。
用这个东东可以从电脑的USB口给电池充电,不过这样USB的数据传输功能就没用了。
这是PS2 USB转接口,现在很多光电鼠标都有附送。
IEEE-1394 / Firewire /Firewire线,一头为6针另一头为4针。
IEEE1394是这种广泛应用在数码摄像机、网络、存储设备中的串行接口的正式名称,Apple叫它Firewire,索尼叫它。
传输速率方面,现在400Mbps的IEEE1394正在被800Mbps的IEEE1394b(firewire-800)标准所取代。
普通firewire设备一般带有电源供应的6针接口,还有一种不带电源的4针接口,而firewire-800设备是使用9针线缆和接头的。
这块firewire卡提供两个6针接口和一个4针接口。
可提供电源的6针接口。
不提供电源的4针接口,一般用在DC和笔记本等设备上面。
Cinch RCA (视频复合,音频, HDTV分量)我们可以在电视的后面见到上图这种接口样式,第一排第一个是视频、后两个是左右声道,而下面三个是HDTV所用的了。
这种视频接口可以凭借颜色来分辩出来,见下表:黑或白音频左声道模拟红色音频右声道,HDTV红色分量也是这个颜色模拟黄色视频复合模拟绿色HDTV Y分量模拟蓝色HDTV Cb/Pb分量模拟红色HDTV Cr/Pr分量模拟橙/黄SPDIF音频数字从上表可以看出,部分接口的颜色一样,有可能是会搞混的,比如SPDIF和视频复合接口,以及HDTV的Cr/Pr分量和右声道音频,这就要我们在连接时仔细查看说明书了,注意HDTV接口一般是3个一组一排的。
RCA接头,不同的颜色输入不同的信号。
两种SPDIF (数字音频):左边是RCA/coax接口,右边是TOSLINK接口。
TOSKLINK接头。
SCART-RCA(复合视频、2X音频和S端子) 转接适配器。
术语:RCA = Radio Corporation of AmericaSPDIF = Sony/Philips Digital InterfacesPS/2名字源自IBM PS/2, 这种接口广泛应用在键盘和鼠标上面,已经是它们的标准了,现在缓慢被USB所取代,现在的PS/2接头一般都有颜色标志。
左边的有颜色标志,左边的一个是老式的没有颜色标志。
绿色用作鼠标,紫色用作键盘。
没有颜色标志的PS/2接口上就很容易把键盘和鼠标插混了,但是不用担心,这不会导致什么故障的,只会使两者都不能使用而已,不过很多系统可能会因此不能启动了,这时只要把两个接口交换过来就可以了。
USB PS/2转接头。
VGA 显示接口PC和显示器的标准接口是15针的mini D-Sub接口,aka HD15,我们也可以使用一个适配器把模拟显示器和DVI-I接口连接起来。
这种D-sub接口传输RGB三色信号,同时还有H-Sync、Vsync等信息。
显卡上的VGA接口。
显示上的VGA接头。
一些新的显卡通常之带有两个DVI接口,使用这个简单的DVI-VGA转接器就可以了。
这样就可以输出VGA信号了。
术语:VGA = Video Graphics ArrayDVI显示器接口DVI显示接口是用来直接传输数字信号的,显卡产生的数字数据先要模拟转换后送到显示器端,如果显示器是液晶之类的数字显示器的话,还要把模拟信号再转换回数字信号,而DVI直接传输数字信号,避免了这个麻烦。
另外数字TDMS信号也让影像定位和同步更有优势。
双DVI接口显卡可以输出两个数字显示。
因为现在的VGA到DVI的转换步伐比较缓慢,为了兼容大多数模拟显示器,最通用的DVI-I接口还是可以同时输出模拟信号和数字信号,而现在还有一种DVI-D信号,只能输出数字信号。
DVI接口种类。
术语:DVI = Digital Visual InterfaceRJ45网线接头以太网双绞连接线,现在千兆网正在取代百兆网络。
双绞网线其实有两种:一种是广泛使用的直连线,另一种是特殊情况下使用的交叉线。
如果是PC连接交换机或是其他网络接口等,或是其他连接的双方地位不对等的情况下都使用直连线,而如果连接的两台设备是对等的,例如都是两台PC、笔记本等,就要使用交叉线了。
两者的差别是线序不一致,接口是一样的。
PCI网卡上的接口。
很多网卡上都带有标志网络连通状态的指示LED灯。
在欧洲和北美,ISDN等网络设备同样使用RJ45接口。
ISDN在欧洲广泛使用,而在北美宽带连接比较普及,但只有DSL使用RJ45,cable modem通常使用BNC接口。
因此,用户需要注意RJ45接口旁标注的是”LAN”,”ISDN”还是”DSL”,当然插错也不比担心设备损坏。
RJ11电话线接口RJ45和RJ11在外形上比较相似,不过RJ11有四个接触点,而RJ45有8个,RJ11在电脑里主要是用在调制解调器上,因为很多国家的电话接头都不一样,因此RJ11的转接器也比较多。
笔记本上的RJ11接口。
RJ11调制解调器接口。
这是一款针对德国的电话线插头的RJ11转换线。
S-Video (Hosiden, Y/C)S端子是分离亮度和色度值来传输模拟视频信号,比起复合视频的画质更高,在所有模拟信号输出方案中,仅次于HDTV的分量输出模式。
不过,通过TDMS提供的DVI或HDMI纯数字输出是当今最优的画质选择。
显卡上的S端子接口,可以输出到电视机上了。
SCARTSCART是一种复合接头,广泛应用在欧洲和亚洲的消费电子产品上,这个接头同时带有了S端子、RGB以及模拟立体声音频信号,不过并不支持模拟HDTV分量的YpbPr和YcrCb颜色模式。
用于连接TV和VCR的SCART接口。
这个转接口可以把SCART信号分离出RCA来。
HDMIHDMI是用于传输未压缩HDTV信号的数字多媒体接口,最高支持1920×1080分辨率交错信号(1080i),集成数字版权管理(DRM)防拷机制,目前使用的是一种19针Type A接口。
而29针的Type B(支持高于1080i的分辨率)HDMI接口目前还没有产品支持,HDMI和DVI-D采用同样的数字TDMS信号生成技术,因此我们可以在高端产品上看到HDMI-DVI转接器。
另外,HDMI还可以传输8声道,24位,192KHz采样率的音频信号,HDMI信号线不应超过15米。
HDMI-DVI转接线术语:HDMI = High Definition Multimedia InterfaceSerial ATA (SATA)主板上的四个SATA接口。
SATA是一种串行总线,主要应用在大容量存储等设备方面,是被设计来替代旧式的并行ATA接口的。
第一代的SATA现在已被广泛应用,传输速率在150MBps的水平。
信号线最长可达1米,SATA采用了点对点的连接方式,即一头连接主板上的SATA接口,另一头直接连硬盘,没有其他设备可以共享这条数据线,因此也就无需像并行ATA硬盘那样设置主盘和从盘(并行ATA每条数据线可以连接1-2个设备)。
许多SATA数据线末端带有防止金手指磨损的保护套。
各式各样的SATA电源线。
SATA硬盘电源接口。
不同颜色的线缆。
尽管SATA是设计用在PC内部连接的,但也很容易让SATA变成外部接口。
可以使用传统的D型电源接头供电,也可以使用图中SATA的专用电源接口。
ATA/133 (Parallel ATA, UltraDMA/133 Or E-IDE)IDE是用于连接硬盘和光驱(CD和DVD)的并行总线,也称作Parallel ATA,最新版本的并行ATA使用40针、80线的扁平数据线来连接主板和驱动器,每条数据线最多可以连接2台设备,需要将设备分别设置为主盘(master)和从盘(slave),这样的设置一般通过驱动器上的跳线来实现。
IDE数据线,中间位置少一个孔可以防止插反了。
连接到DVD光驱上,注意要是线缆红色的线条部分总是冲向电源接口的方向。
普通英寸硬盘上的IDE接口。
如果想要把英寸的硬盘接到普通IDE接口上,可以使用上图中类似的一个转接器。
接插数据线时请遵循这样的原则:数据线有红色标示的一侧边缘应该对准主板IDE接口标有数字1的一侧,同样也要仔细检查主板和驱动器上的IDE接口以及数据线接头,确保它们缺针及缺针孔的位置相对应。
用一条数据线连接两台设备后,需要用下图中的蓝色跳线帽进行主从盘设置,硬盘上一般会有图示说明,设置正确在bios中会有显示硬盘设备信息。
