【化学】图像题 pH的变化图像知识点总结 (2)
【化学】图像题 pH的变化图像知识点总结一、化学图像题 pH的变化图像（稀释或中和）CaCl的混合溶液,向其中逐滴加入过量某物质X,溶液的pH随滴1．现有一定质量的盐酸和2CaCl溶液.NaCl溶液均为中性)｡则X可能是（）入X的量的变化关系如下图所示(已知2CaCO固体A．水B．澄清石灰水C．纯碱溶液D．3【来源】2017年江苏省徐州市泉山区撷秀中学中考三模化学试题【答案】C【解析】【分析】【详解】已知氯化钙溶液呈中性，盐酸呈酸性，盐酸与氯化钙的混合溶液呈酸性，pH值小于7，则有：A、向盐酸与氯化钙的混合溶液中加水，酸性溶液不断稀释，pH值无限的接近7，不会等于和大于7，A选项物质的加入与图中pH值的变化关系不对应，不符合题意；B、向盐酸与氯化钙的混合溶液中加澄清石灰水，氢氧化钙与盐酸反应生成氯化钙和水，氢氧化钙溶液呈碱性，溶液的pH值由小于7逐渐增加，氢氧化钙与盐酸恰好完全时pH值等于7，继续加入，立即大于7，并逐渐增加，B选项物质的加入与图中pH值的变化关系不对应，不符合题意；C、向盐酸与氯化钙的混合溶液中加纯碱溶液，盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，氯化钠溶液呈中性，盐酸反应完之后氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠。
随着碳酸钠溶液的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，碳酸钠和氯化钙的反应过程中维持等于7，氯化钙完全反应后，pH大于7，C选项物质的加入与图中pH值的变化关系对应，符合题意；D、向盐酸与氯化钙的混合溶液中加碳酸钙固体，盐酸与碳酸钙反应生成氯化钙、二氧化碳和水，碳酸钙难溶于水，随着碳酸钙的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，最后维持等于7，不会继续增加，D选项物质的加入与图中pH值的变化关系不对应，不符合题意。
故选C。
2．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是A．B．C．D．【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题【答案】C【解析】【详解】A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；故选：C。
3．下列四个图像分别对应四种操作过程，其中图像能正确表示对应操作的是A．向碱溶液中加水B．向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量C．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应D．将一定质量的硝酸钾不饱和溶液恒温蒸发水分，直至有少量晶体析出【来源】2019年内蒙古包头市中考一模调研理综化学试题【答案】B【解析】【分析】【详解】A、向碱溶液中加水，pH减小，但是不能小于7，该选项对应关系不正确；B、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正确；C、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关系不正确；D、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。
故选：B。
4．下表中，有关量的变化图象与其对应叙述相符的是A．某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解B ．在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，充分反应，硝酸根质量分数随加入铁粉质量变化如图所示C ．密闭容器中发生化学反应，X 、Y 、Z 的质量随着反应时间的变化如图所示，则该反应的化学方程式一定为3X+Y=4ZD ．稀硫酸和氢氧化钠溶液反应的pH 的变化图象如图所示，图中c 点时，可以加BaCl 2溶液来检验硫酸是否被反应完【来源】2019年内蒙古包头市中考压轴预测卷理综化学试题【答案】A【解析】【详解】A 、误将少量KMnO 4当成MnO 2加入KClO 3中进行加热，高锰酸钾在加热的条件下分解成锰酸钾、二氧化锰和氧气，然后氯酸钾在二氧化锰的催化下分解为氯化钾和氧气，故b 为高锰酸钾，在t 1时刻，高锰酸钾开始分解，t 2时刻，氯酸钾开始分解，故a 为氯酸钾，c 为氧气，符合题意；B 、在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，铁粉先和硝酸银反应，332=Fe Fe+2AgNO NO ()+2Ag ，56份铁生成216份银，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根的质量分数逐渐增大，待硝酸银完全反应后，铁和硝酸铜反应3232=Fe+Cu(NO )Fe(NO )+Cu ，56份铁生成64份铜，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根质量分数逐渐增大，待硝酸铜完全反应后，硝酸根溶质质量分数不变，不符合题意；C 、由图可知，X 、Y 质量不断减小，则X 、Y 为反应物，Z 的质量逐渐增加，则Z 为生成物，t 1时，该反应恰好完全反应，X 减小量为9，Y 减小量为3，则Z 的增加量为12，X∶Y∶Z=3∶1∶4，但是由于不知道X、Y、Z的相对分子质量，无法确定该反应的化学方程式，不符合题意。
D、稀硫酸与氢氧化钠反应生成硫酸钠和水， c点时，稀硫酸与氢氧化钠恰好完全反应，但是溶液中一直含有硫酸根离子，无论稀硫酸是否完全反应，加入氯化钡都会生成白色沉淀，因此不能用氯化钡来检验硫酸是否完全反应，不符合题意。
故选A。
5．下列相关量的变化与图像相符的是（）A．将氢氧化钠液体滴入稀盐酸中B．铁丝在氧气中燃烧C．电解水通电一段时间后D．向氢氧化钾和氯化钡混合溶液中滴入足量稀硫酸【来源】2019年陕西省宝鸡市岐山县中考一模化学试题【答案】A【解析】【详解】A.盐酸的pH小于7,滴入氢氧化钠溶液后pH值变大，至恰好完全反应时，溶液的pH=7,继续滴加氢氧化钠溶液，溶液的pH大于7且不断增大，故A与图像相符。
B.铁丝在氧气中燃烧，生成四氧化三铁，固体质量增大，但起始铁丝的质量不为零，故与图像不相符。
C.电解水通电一段时间后生成的氧气和氢气的质量比为8:1,不是2:1,故C与图像不相符。
D.向氢氧化钾和氯化钡混合溶液中滴入足量稀硫酸，硫酸同时与氢氧化钾和氯化钡溶液反应，一开始就有硫酸钡沉淀生成，故D与图像不相符。
故选：A。
6．将三种不同浓度的氢氧化钠溶液分别滴入对应浓度的盐酸中，反应的曲线如图所示。
下列说法正确的是（）A．在a、b、c三种曲线所示实验中，a曲线所用盐酸浓度最小B．在a曲线所示的实验中，若用酚酞作指示剂，酚酞溶液由红色变为无色C．当加入溶液体积为20mL时，溶液中存在的离子主要是Na+ Cl- H+ OH-D．当溶液pH=7时，a、b、c曲线中分别加入的溶液体积相同【来源】2019年陕西省西安市碑林区西工大附中中考二模化学试题【答案】D【解析】【分析】【详解】A、在加入相同较少体积的氢氧化钠后，a中pH最小，说明酸的浓度较大，无法被氢氧化钠较快中和，所以a曲线所用盐酸浓度最大，选项A错误；B、开始反应时，溶液pH小于7为酸性，酚酞不变色，当加入氢氧化钠溶液体积超过25mL以后，才开始显碱性，酚酞使溶液变红色，所以是由无色变为红色，选项B错误；C、当加入20mL溶液时，三者的pH都小于7，说明酸过量，不会存在碱，所以没有氢氧根离子的存在，选项C错误；D、当pH=7时，三者相交于一点，此时加入溶液体积相同，选项D正确。
故选D。
7．现有以下曲线,与之对应的叙述相符的是A．电解水一段时间B．用等质量、等浓度的过氧化氢溶液分别制取氧气C．敞口放置于空气中的浓硫酸D．向一定量稀氢氧化钠液中滴入水【来源】2019年陕西省宝鸡市凤翔县中考二模化学试题【答案】C【解析】【详解】A．电解水时生成氢气与氧气的体积比为2：1，而不是质量比，故错误；B．催化剂只能改变化学反应的速率，但是对氧气的量没有影响，故错误；C．浓硫酸具有吸水性，会吸收空气中的水蒸气而造成溶液中溶质的质量分数减小，故正确；D．氢氧化钠溶液中加入水后，溶液仍显碱性，即pH＞7，故错误。
故选：C。
【点睛】正确辨别坐标所表示的变化量，是解答此类问题的关键，分析变化中相关量的变化关系，是解答问题的基础。
8．下列四个图像，能正确反映对应变化关系的是（）A．向氢氧化钠溶液中加水B．向等质量的镁粉和铁粉中加入足量稀硫酸C．水的电解D．高温煅烧一定质量的石灰石【来源】2019年5月江西省吉安市吉州区中考模拟化学试题【答案】B【解析】【详解】A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。
镁的活动性强于铁，镁与稀硫酸反应的速度较快，图像与事实相符，故B正确；C、电解水的实验中生成氢气和氧气的质量比为1：8，而不是2：1，图像与事实不相符，故C错误；D、高温煅烧的一定量石灰石，后生成氧化钙质量，质量先减小，等到石灰石反应完后生成的氧化钙为一定值，而不是0，图像与事实不相符，故D错误。
故选B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
9．下列四个图像，分别对应四种操作过程，其中正确的是（）A．向一定溶质质量分数的盐酸中加入大量水B．向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液C．向两份同体积和相同质量分数的盐酸中分别加入足量的锌粉和镁粉D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【来源】2013-2014湖北省松滋市中考化学模拟题一试卷（带解析)【答案】C【解析】试题分析：A选项是错误的操作，盐酸中加水溶液的pH不能大于7；B选项是错误的叙述，氢氧化钡沉淀不能从0点开始；C选项是正确的叙述，因为酸反应完金属有剩余，生成的氢气一样多；D选项是错误的叙述，氯化钠不能在一定量的水中无限制的溶解，故答案选择C考点：酸的性质、饱和溶液的定义10．下图不能正确反映选项所描述变化关系的是。
【化学】图像题 pH的变化图像知识点总结
【答案】D
【解析】
【详解】
A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；
B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；
6．下列四个图像的变化趋势，能正确体现对应操作的是（ ）
A． 向稀硫酸中加水
B． 将浓盐酸敞开口放置在空气中
C． 加热一定质量的氯酸钾和二氧化锰的混合固体
D． 向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸
【来源】2019年河南省洛阳市中考二模化学试题
【答案】C
【解析】
【详解】
A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；
C、当加入20mL溶液时，三者的pH都小于7，说明酸过量，不会存在碱，所以没有氢氧根离子的存在，选项C错误；
D、当pH=7时，三者相交于一点，此时加入溶液体积相同，选项D正确。故选D。
9．下列图像能正确反映其对应变化关系的是()
①常温下向HCl和MgCl2的混合溶液中滴加NaOH溶液
②一定温度下，向接近饱和的KNO3溶液中加入KNO3固体
C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C正确；
D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D错误。
图像题 pH的变化图像知识点总结经典
一、化学图像题pH的变化图像（稀释或中和）
1．如图是对实验绘制的相关变化的图形，其中实验结果与图形对应准确的是（ ）
A．图①分别向等质量的铝和镁中加入稀盐酸
B．图②是向硫酸中加水，溶液pH的变化
C．图③是向饱和食盐水中不断加水，溶液中溶质的质量变化
D．图④是向一定量硫酸铜溶液中不断加入锌粉，溶液的质量变化
C、硫酸根离子和钡离子一接触就会生成不溶于酸的硫酸钡沉淀，所以沉淀质量从零开始逐渐增大，然后不变，故不相符；
D、室温时，向一定量的水中加入少量浓硫酸，浓硫酸溶于水放出大量的热，温度升高，一段时间后，恢复至原温度，故相符。
故选C。
12．下列曲线图能正确表达相应化学反应或过程的是。
A． 向一定质量的烧碱（NaOH）溶液中滴入稀盐酸
D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。
故选D。
11．下列图像与所对应操作不相符的是（）
A． 碳和氧化铜在高温条件下充分反应
B． 向氢氧化钠溶液中加入水
D、胃液的主要成是盐酸，胃酸过多，pH＜7，图像起点位置错误；故选项错误；
故选：B。
5．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。已知NaAlO2易溶于水，则下列图像不正确的是( )
C． 向HCl和Na2SO4的混合溶液中加入Ba(OH)2溶液
图像题 pH的变化图像知识点(大全)
图像题P H 的变化图像知识点（大全）一、化学图像题pH 的变化图像（稀释或中和〉下列图象分别与选项中的操作项对应，其中不合理的是（）向一定量CuSCU 溶液和稀硫酸的混合溶液中滴加NaOH 溶液【来源】2020年河南省'漂河市实验中学中考一模化学试题 【答案】D 【解析】 【详解】A 、向一定量的NaOH 溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH 值的变化是从大于7逐渐的减小到小于7,故选项图象与选项中的操作项对应合理：B 、某温度下，将KNO?固体不断地加入水中，所得溶液的溶质的质量分数由。
不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理：C 、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH 溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D 、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0,故选项图象与选项中的操作项对应不合理。
故选D 。
1. 往一定量的NaOH 溶液中滴加稀盐酸至过量某温度下，将KNCh 固体不断地加入水中持续不断地加热一定质量的碳酸氢钠固体A. 溶质质量分数出B.2.卜・列图像与对应叙述正确的是沉淀质量小A.一定量的稀硫酸中加入锌粒B.向pH=l的溶液中加水C.加热KCIO3和MnO2的混合物制02D.一定量的CuSO4溶液中加NaOH溶液【来源】2015年初中毕业升学考试（湖南益阳卷）化学（带解析）【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
【详解】A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=l的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7,错误；C、加热KCIO3和MnO2的混合物制。
(化学)初中化学图像题 pH的变化图像解题技巧及练习题含解析
（化学）初中化学图像题 pH的变化图像解题技巧及练习题含解析一、化学图像题 pH的变化图像（稀释或中和）1．把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，这个过程中溶液pH的变化曲线为（）A．B．C．D．【来源】上海市静安区实验中学沪教版五四制九年级下册5.4碱的性质3【答案】C【解析】【详解】把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，开始表现为氢氧化钠溶液的碱性，pH值大于7；把盐酸溶液逐滴滴入，与氢氧化钠溶液反应，中和至中性，pH值等于7；再滴入盐酸，盐酸过量，溶液呈酸性，则pH值小于7。
故选C。
2．下列图像能正确反映其对应变化关系的是()①常温下向HCl和MgCl2的混合溶液中滴加NaOH溶液②一定温度下，向接近饱和的KNO3溶液中加入KNO3固体③向一定量的锌粉中加入足量的CuSO4溶液④用等质量、等质量分数的过氧化氢溶液制氧气，a使用催化剂，b未使用催化剂A ．①②③B ．①②④C ．①③④D ．①②③④【来源】【万唯】2019年云南省初中学业水平考试化学试题成果检测卷（一)《逆袭卷》【答案】C【解析】【详解】常温下向HCl 和MgCl 2的混合溶液中滴加NaOH 溶液，开始时溶液的pH<7，NaOH 先与HCl 反应，pH 逐渐增大，当HCl 完全反应后(pH=7)，氢氧化钠再与MgCl 2反应生成氢氧化镁沉淀和氯化钠，该反应过程中溶液的pH 不变，当MgCl 2反应完全后，继续滴加NaOH ，溶液pH 增大，接近氢氧化钠溶液的pH ，①正确；一定温度下，向接近饱和的KNO 3溶液中加入KNO 3固体，溶液的溶质质量分数不从零开始，②错误；向一定量的锌粉中加入足量的CuSO 4 溶液，发生的反应为44=Zn + CuSO ZnSO + Cu ，每65份质量的Zn 可置换出64份质量的Cu ，固体的质量逐渐减小，当Zn 反应完全后固体质量不再变化，③正确；催化剂在化学反应中可以加快反应速率，但不会改变生成物的质量，④正确； ①③④正确，故选C 。

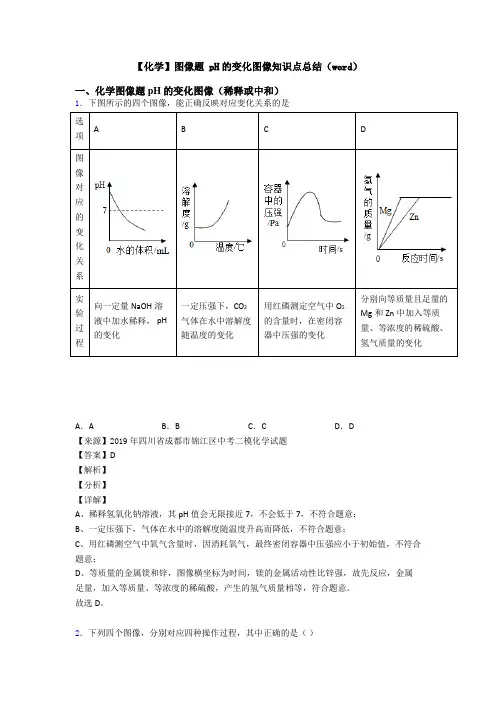

【化学】图像题 pH的变化图像知识点总结(word)
【化学】图像题 pH的变化图像知识点总结（word）一、化学图像题 pH的变化图像（稀释或中和）1．下图所示的四个图像，能正确反映对应变化关系的是选项A B C D 图像对应的变化关系实验过程向一定量NaOH溶液中加水稀释， pH的变化一定压强下，CO2气体在水中溶解度随温度的变化用红磷测定空气中O2的含量时，在密闭容器中压强的变化分别向等质量且足量的Mg和Zn中加入等质量、等浓度的稀硫酸、氢气质量的变化A．A B．B C．C D．D【来源】2019年四川省成都市锦江区中考二模化学试题【答案】D【解析】【分析】【详解】A、稀释氢氧化钠溶液，其pH值会无限接近7，不会低于7，不符合题意；B、一定压强下，气体在水中的溶解度随温度升高而降低，不符合题意；C、用红磷测空气中氧气含量时，因消耗氧气，最终密闭容器中压强应小于初始值，不符合题意；D、等质量的金属镁和锌，图像横坐标为时间，镁的金属活动性比锌强，故先反应，金属足量，加入等质量、等浓度的稀硫酸，产生的氢气质量相等，符合题意。
故选D。
2．下列四个图像，分别对应四种操作过程，其中正确的是（）A．向一定溶质质量分数的盐酸中加入大量水B．向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液C．向两份同体积和相同质量分数的盐酸中分别加入足量的锌粉和镁粉D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【来源】2013-2014湖北省松滋市中考化学模拟题一试卷（带解析)【答案】C【解析】试题分析：A选项是错误的操作，盐酸中加水溶液的pH不能大于7；B选项是错误的叙述，氢氧化钡沉淀不能从0点开始；C选项是正确的叙述，因为酸反应完金属有剩余，生成的氢气一样多；D选项是错误的叙述，氯化钠不能在一定量的水中无限制的溶解，故答案选择C考点：酸的性质、饱和溶液的定义3．向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下列图示正确的是（）A．加足量水B．加足量锌C．加足量氢氧化钠溶液D．加足量氯化钡溶液【来源】2013届四川省达州市中考模拟化学试卷（带解析)【答案】D【解析】【详解】A、对酸用水进行稀释，不可能稀释成碱，所以pH值不会超过7，故A错误，B、活泼金属和酸接触就会放出氢气，所以起点应该从零开始，故B错误，C、硫酸的溶质质量是不变的，不能从零开始，故C错误，D、氯化钡和硫酸接触就会生成沉淀，当硫酸反应完后，沉淀量就不变了，刚开始逐渐增加，后面就成水平线了，故D正确。
(化学)中考化学总复习--图像题 pH的变化图像含解析
（化学）中考化学总复习--图像题 pH的变化图像含解析一、化学图像题 pH的变化图像（稀释或中和）1．向滴有酚酞的盐酸溶液中逐滴加入氢氧化钠溶液，所得溶液的pH与加入溶液体积关系如图所示。
下列说法错误的是A．开始反应一段时间中溶液温度逐渐升高B．恰好完全反应时A点对应溶液的溶质是NaClC．该化学反应属于复分解反应D．反应过程中溶液的颜色由红色变为无色【来源】2019年山东省淄博市张店区中考模拟化学试题【答案】D【解析】【分析】【详解】A、中和反应属于放热反应，开始反应一段时间中溶液温度逐渐升高，故选项说法正确。
B、A点时溶液的pH等于7，溶液显中性，说明两者恰好完全反应，所得溶液中的溶质为NaCl，故选项说法正确。
C、中和反应属于复分解反应，故选项说法正确。
D、滴有酚酞的盐酸溶液显无色，逐滴加入氢氧化钠溶液，最终溶液显碱性，溶液显红色，故选项说法错误。
故选：D。
2．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。
故选D。
3．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
图像题 pH的变化图像知识点(大全)
D、部分变质的NaOH样品配成的溶液中含有水，曲线的起点不正确，随着盐酸的加入，氢氧化钠、碳酸钠先后和盐酸反应，反应过程中都有水生成，且盐酸中本来就含有水，即使反应结束，随着盐酸的加入，溶液中水的质量也应不断增加，选项D不正确。故选C。
7．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（）
A． 将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应
B． 一定压强下，氧气的溶解度受温度影响的变化曲线
C． 等质量的镁粉和铁粉与足量同浓度的稀盐酸反应
D． 硫酸溶液稀释过程中pH的变化曲线
【来源】2019年陕西省宝鸡市渭滨区滨河中学中考一模化学试题
B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；
D、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，最终气压小于反应前气压，该选项对应关系不正确。
故选：C。
6．用稀盐酸和氢氧化钠溶液进行反应的实验时，反应过程中溶液的酸碱度变化如图所示。下列有关说法正确的是
A．盐酸和氢氧化钠的反应属于置换反应
2020-2021年复习专题——图像题 pH的变化图像知识点归纳(word)
2020-2021年复习专题——图像题 pH的变化图像知识点归纳（word）一、化学图像题 pH的变化图像（稀释或中和）1．下列四个图像，能正确反映对应变化关系的是（）A．向氢氧化钠溶液中加水B．向等质量的镁粉和铁粉中加入足量稀硫酸C．水的电解D．高温煅烧一定质量的石灰石【来源】2019年5月江西省吉安市吉州区中考模拟化学试题【答案】B【解析】【详解】A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。
镁的活动性强于铁，镁与稀硫酸反应的速度较快，图像与事实相符，故B正确；C、电解水的实验中生成氢气和氧气的质量比为1：8，而不是2：1，图像与事实不相符，故C错误；D、高温煅烧的一定量石灰石，后生成氧化钙质量，质量先减小，等到石灰石反应完后生成的氧化钙为一定值，而不是0，图像与事实不相符，故D错误。
故选B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。
2．酸碱中和反应是一类非常重要的反应。
向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸。
下列能正确反映对应变化关系的图像是A．B．C． D．【来源】【万唯】江西省2019年中等学校招生考试成果检测化学试题（一)《逆袭卷》【答案】D【解析】【详解】A、向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；B、发生的反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-随着稀硫酸的加入而不断增加，故B错误；C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，故C错误；D、随着稀硫酸的加入，生成物硫酸钠的质量分数逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量继续增大，而硫酸钠的质量不变，因此导致溶液中Na2SO4的质量分数逐渐减小，D正确。
2020-2021年图像题 pH的变化图像知识点总结
2020-2021年图像题 pH的变化图像知识点总结一、化学图像题 pH的变化图像（稀释或中和）1．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【来源】2012年初中毕业升学考试（四川德阳卷)化学（带解析)【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。
故选：C。
2．在AlCl3溶液中逐滴加入NaOH溶液至过量，发生如下反应：3NaOH+AlCl3=Al(OH)3↓+3NaCl, Al(OH)3+NaOH=NaAlO2+2H2O。
已知NaAlO2易溶于水，则下列图像不正确的是( )A．B．C．D．【来源】2017-2018学年沪教版九年级化学第7章应用广泛的酸、碱、盐单元测试卷【答案】A【解析】【分析】【详解】A、图中所示，随着氢氧化钠溶液的滴加，溶液中水的质量逐渐增大，当加入一定量时会出现滴加氢氧化钠溶液，而水的质量不增加的阶段而后继续增加；而反应的事实却是溶液中水会随着氢氧化钠溶液的滴加而不断增加，选项A错误；B、图中所示，随着氢氧化钠的滴加，溶液中的氯化铝不断形成氢氧化铝沉淀，沉淀质量逐渐增加。
至完全反应后，随着氢氧化钠的滴加沉淀逐渐减少。
符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项B正确；C、图中所示，溶液的pH逐渐变大，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，溶液渐呈中性，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2而使溶液逐渐呈碱性的反应事实，选项C正确；D、图中所示，随着氢氧化钠溶液的滴加，溶液中铝元素质量减少至完全消失，之后随着氢氧化钠溶液滴加溶液中铝元素质量又逐渐增加，符合氯化铝先与氢氧化钠生成氢氧化铝沉淀，然后沉淀氢氧化铝又和滴加的氢氧化钠生成可溶的NaAlO2的反应事实，选项D正确。
【化学】考化学图像题 pH的变化图像及答案
C、向一定量的NaOH溶液中滴加稀盐酸，氢氧化钠的溶液显碱性，pH>7，滴加稀盐酸，碱性逐渐减弱，酸性逐渐增加，pH值的变化是从大于7逐渐减小到小于7，不符合题意；
D、向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，一开始无沉淀生成，稀盐酸完全反应后，沉淀质量随碳酸钠质量的增加逐渐增加，待氯化钙完全反应后，沉淀质量不再变化，不符合题意。
B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；
C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；
D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。
D、c点时溶液的pH小于7，溶液显酸性，说明稀盐酸过量，所得溶液中的溶质为HCl和NaCl，故D错误。故选C。
【点睛】
掌握溶液的酸碱性和溶液pH大小之间的关系、从数形结合的角度理解中和反应是正确解答本题的关键。
3．下表中，有关量的变化图象与其对应叙述相符的是
A． 某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解
【解Байду номын сангаас】
【详解】
A、由图像可知，pH值是开始时大于7逐渐的减小到7然后小于7，可知原溶液显碱性，然后不断的加入酸性溶液，使pH减小，说明是把稀盐酸滴加到氢氧化钠溶液中，故A错误；
