硬件测试技术(2007031112)
硬件测试及方案定义技术
课程大纲硬件测试技术硬件测试概述测试前准备硬件测试的种类与操作硬件测试的级别可靠性测试测试问题解决测试效果评估硬件测试参考的通信技术标准测试规范制定测试人员的培养2005年9月2005年9月硬件测试概述1、硬件测试的概念测试是为了发现错误而执行操作的过程测试是为了证明设计有错，而不是证明设计无错误一个好的测试用例是在于它能发现至今未发现的错误一个成功的测试是发现了“至今未发现的错误”的测试硬件测试概述2、硬件测试的目的测试的目的决定了如何去组织测试。
如果测试的目的是为了尽可能多地找出错误，那么测试就应该直接针对设计比较复杂的部分或是以前出错比较多的位置。
如果测试目的是为了给最终用户提供具有一定可信度的质量评价，那么测试就应该直接针对在实际应用中会经常用到的商业假设。
综合评估，决定产品的测试方向！3、硬件测试的目标——产品的零缺陷关注点：产品规格功能的实现，性能指标，可靠性，可测试性，易用性等。
实现的保障：产品的零缺陷构筑于最底层的设计，源于每一个函数、每一行代码、每一部分单元电路及每一个电信号。
测试就是要排除每一处故障和每一处隐患，从而构建一个零缺陷的产品。
MTBF不是计算出来的，而是设计出来的。
4、硬件测试的意义测试并不仅仅是为了要找出错误。
通过分析错误产生的原因和错误的分布特征，可以帮助项目管理者发现当前设计过程的缺陷，以便改进。
同时，这种分析也能帮助我们设计出有针对性地检测方法，改善测试的有效性。
没有发现错误的测试也是有价值的，完整的测试是评定测试质量的一种方法。
2005年9月2005年9月硬件测试概述5、目前业界硬件测试的开展状况随着质量的进一步要求，硬件测试工作在产品研发阶段的投入比例已经向测试倾斜，许多知名的国际企业，硬件测试人员的数量要远大于开发人员。
而且对于硬件测试人员的技术水平要求也要大于开发人员。
硬件测试概述6、硬件测试在企业价值链中的地位——采购——研发——测试——生产——销售——测试是每项成功产品的必经环节7、硬件测试对公司形象和公司发展的重要性硬件测试是评估产品质量的重要方法产品质量是公司的信誉和品牌象征公司的信誉和质量决定了公司的发展前景8、硬件测试的一般流程和各阶段点的输出文件2005年9月2005年9月课程大纲硬件测试概述测试前准备硬件测试的种类与操作硬件测试的级别可靠性测试测试问题解决测试效果评估硬件测试参考的通信技术标准测试规范制定测试人员的培养测试前准备1、正规检视硬件设计审查原理图检视PCB检视发现硬件设计原理缺陷发现成本浪费问题发现降额不规范设计发现布局和布线的缺陷发现EMC等专项设计缺陷2、正规检视的流程检视专家的确定评审专家预检视检视问题反馈整理检视会议召开检视问题确认，解决检视问题跟踪3、FMEA（故障模式影响分析）分析系统中每一产品所有可能产生的故障模式及其对系统造成的所有可能影响，并按每一个故障模式的严重程度、检测难易程度以及发生频度予以分类的一种归纳分析方法。
硬件测试及方案定义技术
1页脚内容1课程大纲硬件测试技术硬件测试概述测试前准备硬件测试的种类与操作硬件测试的级别可靠性测试测试问题解决测试效果评估硬件测试参考的通信技术标准测试规范制定测试人员的培养2005年9月2005年9月硬件测试概述1、硬件测试的概念测试是为了发现错误而执行操作的过程测试是为了证明设计有错，而不是证明设计无错误一个好的测试用例是在于它能发现至今未发现的错误一个成功的测试是发现了“至今未发现的错误”的测试硬件测试概述2、硬件测试的目的测试的目的决定了如何去组织测试。
如果测试的目的是为了尽可能多地找出错误，那么测试就应该直接针对设计比较复杂的部分或是以前出错比较多的位置。
如果测试目的是为了给最终用户提供具有一定可信度的质量评价，那么测试就应该直接针对在实际应用中会经常用到的商业假设。
综合评估，决定产品的测试方向！3、硬件测试的目标——产品的零缺陷关注点：产品规格功能的实现，性能指标，可靠性，可测试性，易用性等。
实现的保障：产品的零缺陷构筑于最底层的设计，源于每一个函数、每一行代码、每一部分单元电路及每一个电信号。
测试就是要排除每一处故障和每一处隐患，从而构建一个零缺陷的产品。
MTBF不是计算出来的，而是设计出来的。
4、硬件测试的意义测试并不仅仅是为了要找出错误。
通过分析错误产生的原因和错误的分布特征，可以帮助项目管理者发现当前设计过程的缺陷，以便改进。
同时，这种分析也能帮助我们设计出有针对性地检测方法，改善测试的有效性。
没有发现错误的测试也是有价值的，完整的测试是评定测试质量的一种方法。
2005年9月2005年9月硬件测试概述5、目前业界硬件测试的开展状况随着质量的进一步要求，硬件测试工作在产品研发阶段的投入比例已经向测试倾斜，许多知名的国际企业，硬件测试人员的数量要远大于开发人员。
而且对于硬件测试人员的技术水平要求也要大于开发人员。
硬件测试概述6、硬件测试在企业价值链中的地位——采购——研发——测试——生产——销售——测试是每项成功产品的必经环节页脚内容27、硬件测试对公司形象和公司发展的重要性硬件测试是评估产品质量的重要方法产品质量是公司的信誉和品牌象征公司的信誉和质量决定了公司的发展前景8、硬件测试的一般流程和各阶段点的输出文件2005年9月2005年9月课程大纲硬件测试概述测试前准备硬件测试的种类与操作硬件测试的级别可靠性测试测试问题解决测试效果评估硬件测试参考的通信技术标准测试规范制定测试人员的培养测试前准备1、正规检视硬件设计审查原理图检视PCB检视发现硬件设计原理缺陷发现成本浪费问题发现降额不规范设计发现布局和布线的缺陷发现EMC等专项设计缺陷页脚内容32、正规检视的流程检视专家的确定评审专家预检视检视问题反馈整理检视会议召开检视问题确认，解决检视问题跟踪3、FMEA（故障模式影响分析）分析系统中每一产品所有可能产生的故障模式及其对系统造成的所有可能影响，并按每一个故障模式的严重程度、检测难易程度以及发生频度予以分类的一种归纳分析方法。
硬件测试操作规程
硬件测试操作规程1. 引言硬件测试是确保计算机硬件设备正常工作以及与软件系统的相互配合的重要环节。
为了保证测试工作的高效进行，制定一套科学、规范的硬件测试操作规程是必要的。
本文将介绍硬件测试的基本流程、要求和常用的测试方法。
2. 测试准备2.1 硬件清单在进行硬件测试之前，需要准备一份详细的硬件清单，包括设备名称、型号、配置和数量等信息，以便对实际设备进行核对。
2.2 测试环境测试环境应符合实际应用场景，包括硬件连接、系统设置和网络环境等。
确保测试环境的稳定性和可控性，以免对测试结果产生影响。
2.3 测试工具选择合适的测试工具与设备，例如万用表、示波器、逻辑分析仪等，以便对硬件进行全面的测试和分析。
3. 硬件测试流程3.1 设备连接按照硬件清单的设备信息进行正确的硬件连接，确保设备之间的连接稳定可靠。
3.2 设备开启按照设备的说明书或标准操作程序进行设备的开启，包括供电、开关、按键操作等。
3.3 硬件功能测试根据硬件产品的功能要求，进行各项功能测试，包括但不限于输入输出接口、扩展槽位、传感器和执行器等。
通过测试工具和测试程序对硬件功能进行验证，确保其正常工作。
3.4 性能测试在硬件功能测试通过后，进行性能测试。
例如，针对处理器、内存、磁盘等核心硬件组件的性能测试，验证其计算、存储和传输性能是否符合设计要求。
3.5 兼容性测试对硬件设备与软件系统的兼容性进行测试，包括操作系统、驱动程序和应用软件等。
确保硬件设备与软件系统可以相互配合，并能正常工作。
3.6 安全性测试对硬件设备的安全性进行测试，包括电源管理、防火墙、密码设置和数据加密等。
确保硬件设备在使用过程中没有安全隐患，保护用户的数据和隐私。
4. 测试记录与分析对测试过程中的关键环节、测试结果和异常情况进行详细记录。
记录包括测试时间、测试人员、测试工具和设备信息等。
在测试完成后，对测试结果进行分析和总结，评估硬件设备的性能和可靠性。
5. 测试报告与验证根据测试记录和分析结果，撰写详细的测试报告，包括测试目的、测试方法、测试结果和建议改进等内容。
硬件测试技术讲解PPT课件
将已经确认的软件、硬件、外设、网络等其他元素结合在一起，进行 信息系统的各种组装测试和确认测试，其目的是通过与系统的需求相 比较，发现所开发的系统与用户需求不符或矛盾的地方
验收测试
相关的用户和／或独立测试人员根据测试计划和结果对系统进行测试
和接收。它让系统用户决定是否接收系统。它是一项确定产品是否能
4
硬件测试模板
• 测试计划 • 测试用例 • Bug描述与建议记录 • 测试报告
2020/1/15
5
测试流程
2020/1/15
6
2020/1/15
7
2020/1/15
8
2020/1/15
9
测试的定义
• 使用人工或自动手段，来运行或测试某个 系统的过程。其目的在于检测它是否满足 规定的需求或者弄清楚预期的结果与实际 结果的差别。
硬件测试
2020/1/15
1
1.硬件测试介绍
2.硬件测试流程 3.硬件测试模板 4.硬件测试组织架构及人员要求
2020/1/15
2
硬件测试介绍
• 测试的定义 • 测试执行标准 • 测试意义 • 测试种类的划分 • 一些需要关注的地方
2020/1/15
3
硬件测试的流程
• 测试流程 • Bug
2020/1/15
• 确保产品质量，减少开发成本
2020/1/15
12
测试种类的划分
• 按测试阶段划分 • 是否运行程序划分 • 是否查看源码划分 • 其他
2020/1/15
13
测试阶段划分
单元测试
是在产品开发过程中要进行的最低级别的测试活动，是在与产品的其 他部分单元相隔离的情况下进行测试。
硬件测试技术员岗位职责
硬件测试技术员岗位职责
硬件测试技术员是负责测试计算机硬件及其相关配件的专业人员。
下面是硬件测试技术员岗位职责的主要内容：
1. 对计算机硬件及其相关配件进行测试，包括主板、CPU、内存、硬盘、显示器、打印机、网络设备等。
2. 掌握计算机硬件的基本原理和工作方式，针对不同硬件进行不同的测试方法和流程。
3. 编写测试方案和测试用例，并进行测试数据的收集和分析，对测试结果进行合理解释和归纳总结。
4. 跟踪和处理测试过程中出现的问题和BUG，及时汇报给相关人员解决，确保测试工作的质量和进度。
5. 负责维护测试设备和测试工具的正常使用，保证测试环境的稳定和安全。
6. 参与硬件产品的研发和改进，通过测试结果为产品提出优化建议，提高产品的质量和性能。
7. 与软件测试团队密切合作，配合软件测试工作，确保协同测试的顺利进行。
总体来说，硬件测试技术员需要具备扎实的计算机硬件知识和测试技巧，能够独立完成测试任务并进行思路清晰的分析和总结。
同时，良好的沟通能力和团队合作精神也是优秀硬件测试技术员应具备的重要素质。

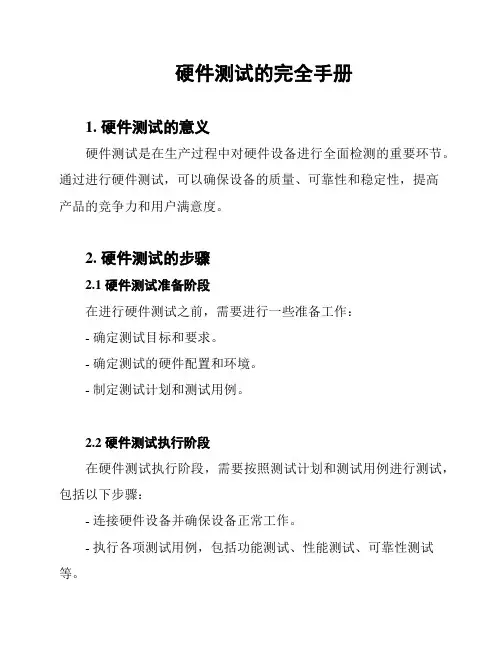

硬件测试的完全手册
硬件测试的完全手册1. 硬件测试的意义硬件测试是在生产过程中对硬件设备进行全面检测的重要环节。
通过进行硬件测试，可以确保设备的质量、可靠性和稳定性，提高产品的竞争力和用户满意度。
2. 硬件测试的步骤2.1 硬件测试准备阶段在进行硬件测试之前，需要进行一些准备工作：- 确定测试目标和要求。
- 确定测试的硬件配置和环境。
- 制定测试计划和测试用例。
2.2 硬件测试执行阶段在硬件测试执行阶段，需要按照测试计划和测试用例进行测试，包括以下步骤：- 连接硬件设备并确保设备正常工作。
- 执行各项测试用例，包括功能测试、性能测试、可靠性测试等。
- 记录测试结果和问题。
2.3 硬件测试总结阶段在硬件测试结束后，需要对测试结果进行总结和分析，包括以下步骤：- 统计测试通过率和失败率。
- 分析测试结果，查找问题和原因。
- 提出改进意见和建议。
3. 硬件测试的常用工具和技术3.1 硬件测试工具- 多用途数字测试仪：用于测试电压、电流、频率等电气参数。
- 逻辑分析仪：用于测试数字电路的工作状态和信号波形。
- 示波器：用于观察和测量电信号波形。
- 功率计：用于测试设备的功耗和能效。
3.2 硬件测试技术- 辐射测试：通过测量设备的辐射强度和频率来评估设备的电磁兼容性。
- 强度测试：通过施加不同程度的力和压力来评估设备的结构强度和耐用性。
- 温度测试：通过测试设备在不同温度条件下的工作状态来评估设备的热稳定性和散热性能。
4. 硬件测试的注意事项在进行硬件测试时，需要注意以下事项：- 确保测试环境和条件的准确性和稳定性。
- 严格按照测试计划和测试用例进行测试。
- 及时记录测试结果和问题，并及时反馈给相关人员。
- 根据测试结果进行分析和改进。
5. 硬件测试的优势硬件测试的优势包括：- 可以发现硬件设计和制造中存在的问题和缺陷。
- 可以提高产品的质量和可靠性。
- 可以降低产品故障率和维修成本。
6. 硬件测试的挑战硬件测试也面临一些挑战，包括：- 硬件设备的复杂性和多样性。
硬件测试的技巧和方法
硬件测试的技巧和方法硬件测试是一项必不可少的任务，它可以帮助我们保证硬件设备的质量和可靠性。
但是硬件测试可能会面临各种挑战，例如测试设备难以获得，测试成本高昂等。
在本文中，我将介绍一些硬件测试的技巧和方法，希望能对你的测试工作有所帮助。
一、基于模拟环境的测试模拟环境是一种将实物设备的性能和行为模拟成电路或软件模型的方法。
这种方法可以帮助节省测试成本和时间，同时降低在实际设备上测试所带来的风险。
例如我们可以借助电路仿真软件来测试电路的性能，或是使用虚拟机软件来测试操作系统或应用软件。
二、基于质量保证的测试这是一种将设计和开发过程中的质量保证策略与测试结合的方法。
测试团队可以使用该方法来开发测试计划和测试策略，旨在提前发现软件或硬件设备的缺陷和问题，以保证最终产品的质量和可靠性。
三、基于自动化测试的方法和技巧自动化测试是一种使用测试脚本和工具来自动化执行测试任务的方法。
这种测试方法在大规模测试和重复性测试方面非常有用。
在自动化测试中，我们可以将测试脚本编写成简单的脚本语言或使用测试软件来创建测试用例。
这些测试工具旨在自动化执行测试过程，评估测试结果并生成测试报告。
四、基于系统测试的技巧和方法系统测试是指在开发过程结束后，全面测试现场实际运行的软件和系统的方法。
它旨在模拟现实世界的使用情况，测试软件系统的独立模块和整体功能。
在这种测试方法中，我们需要使用多种测试技术，例如黑盒测试、白盒测试、性能测试等，同时对整个测试过程进行控制和监视。
五、基于故障注入和漏洞挖掘的测试方法和技巧故障注入和漏洞挖掘是一种测试方法，通过引入故障或漏洞来评估软件或硬件设备的可靠性和鲁棒性。
这种测试方法可以帮助测试人员确定设备在面临问题或失败时的表现和反应。
这些测试方法可以使用一些技术工具来获得更详细的测试结果。
总结本文介绍的是硬件测试的一些技巧和方法，这些方法可以帮助测试团队在测试过程中提高效率、降低成本和风险。
使用这些方法时要考虑到实际情况和测试目的，选择最合适的测试方法，以便得到准确、可靠和漏洞较少的测试结果。
硬件测试方法步骤和经验
硬件测试方法步骤和经验硬件测试是一种验证硬件设备是否按照设计要求正常工作的过程。
通过硬件测试，可以确保硬件设备的质量和稳定性，降低故障率和风险。
下面是硬件测试的一般步骤和经验，以确保测试的准确性和完整性：1.制定测试计划和目标：在开始测试之前，根据硬件设备的技术要求和性能指标，制定一个详细的测试计划和目标，包括测试流程、测试环境和测试时期。
2.资源准备：为硬件测试准备所需的资源，包括测试工具、测试硬件、测试软件和测试数据等，确保这些资源的可靠性和有效性。
3.确定测试用例：基于硬件设备的特性和功能，设计测试用例，覆盖各个功能点和边界条件，以验证硬件设备在不同情况下的稳定性和可靠性。
4.执行测试用例：按照测试计划和目标，执行测试用例，记录测试过程中的关键信息，如执行时间、执行结果和可能出现的问题等。
5.问题跟踪和解决：在测试过程中，记录任何出现的问题和异常情况，包括硬件设备的错误、性能问题和稳定性问题等。
同时，及时跟踪和解决这些问题，以保证测试的准确性和完整性。
6.测试报告和总结：根据测试结果和问题解决的情况，撰写测试报告，总结测试过程中的经验和教训。
测试报告应包括测试的详细结果、问题的分析和解决方案等。
在进行硬件测试时，还有一些经验和技巧可以参考：1.充分理解硬件设备的需求和规格：在测试之前，确保对硬件设备的需求和规格有深入的理解，以便确定测试计划和测试用例。
2.使用专业的测试工具和设备：选择适合硬件测试的专业工具和设备，以保证测试结果的准确性和可重复性。
同时，熟悉并合理使用这些工具和设备，以提高测试效率。
3.使用模拟和仿真技术：为了更好地测试硬件设备的性能和稳定性，可以使用模拟和仿真技术，模拟各种情况和条件。
4.注意测试环境的准备和控制：测试环境的准备和控制对于测试结果的准确性和可靠性至关重要。
确保测试环境的稳定、一致和可重复，以最大程度地影响测试结果。
5.高度重视问题的解决和改进：在测试过程中，对于出现的问题，及时跟踪和解决，并记录下解决问题的方法和经验教训。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011-8-11
Olica
35
测试前准备
故障定位
故障定位是指将故障定位到现场最小可更换单元的过程，是故障 维修的基础。 故障定位的目的是为了便于维修工程人员进行现场的故障维修和 返修件的故障处理。
2011-8-11
Olica
36
测试前准备
故障隔离
故障隔离一般是将故障限定到可更换单元内部的过程。故障隔离 的目标是将故障能够限定在越小的功能单元。 故障隔离是为了将故障的影响范围限制在尽可能小的范围之内。 故障是无法避免的，如何将故障产生的影响降到最低，是故障隔 离所要考虑的关键。
6、硬件测试在企业价值链中的地位 、 ——采购——研发——测试——生产——销售——
测试是每项成功产品的必经环节
2011-8-11
Olica
8
硬件测试概述
7、硬件测试对公司形象和公司发展的重要性 、 硬件测试是评估产品质量的重要方法 产品质量是公司的信誉和品牌象征 公司的信誉和质量决定了公司的发展前景
2011-8-11
Olica
41
测试前准备
测试用例的一般格式
测试用例编号 测试项目（模块或单元） 测试子项目（子项目描述） 测试级别（必测、选测、可测） 测试条件（环境、仪器等相关要求） 测试步骤和方法（具体细致的操作方法） 应达到的指标和预期效果 备注
2011-8-11 Olica 42
测试前准备
2011-8-11 Olica 43
测试前准备
测试需求的来源（ 测试需求的来源（续）
指标性能需求 指标包括电接口指标、光接口指标、时钟指标、传输指标和指标容差， 指标一般都有相关的标准可查。性能一般可从容量、处理能力、容限 等方面去考虑，一般是测试异常输入条件下的单元、模块、系统处理 情况。性能测试的异常条件主要是指边界条件、异常条件及故障相关 性。 组网 组网需求：电信网组网、异种厂商的互联
硬件测试技术
课程大纲
硬件测试概述 测试前准备 硬件测试的种类与操作 硬件测试的级别 可靠性测试 测试问题解决 测试效果评估 测试规范制定 测试人员的培养
2011-8-11
Olica
2
硬件测试概述
1、硬件测试的概念 、
测试是为了发现错误而执行操作的过程 测试是为了证明设计有错，而不是证明设计无错误 一个好的测试用例是在于它能发现至今未发现的错误 一个成功的测试是发现了“至今未发现的错误”的测试
7、测试需求的来源 、
一切测试的需求都来自于产品设计的规格，规格来自于用户的需求。 因此我们的测试是针对产品规格的测试。具体可以从以下几方面进行 考虑： 产品设计功能 根据功能的实现，分别对实现该功能的各个环节进行测试，从硬件、 单板软件、高层软件到用户界面，只有各个环节都畅通无阻，才能保 证该功能的正常实现。 可靠性 备份、倒换、插拔、互助、自愈等
2011-8-11
Olica
13
后线组装测试
LCM检测： 对LCM来料进行检测，需要夹具 检测： 来料进行检测， 检测 来料进行检测 PCBA检测：对PCBA进行检测 检测： 检测 进行检测 MIC焊接： 焊接 焊接： 焊接MIC 焊接 组装： 组装： 功能测试： 功能测试： 综测： 综测： 天线测试： 天线测试： 整机组装 整机的功能测试，振动， 整机的功能测试，振动，铃声等等 整机的射频， 整机的射频，呼叫等性能的测试 天线的耦合测试
2011-8-11
Olica
29
测试前准备
2011-8-11
Olica
30
测试前准备
风险分析
风险分析的目的是按每一故障模式的严重程度及该故障模式发生 的概率所产生的综合影响对系统中的产品划等分类，以便全面评价系 统中各种可能出现的产品故障的影响，它是一种相对定量的分析方法， 通常借助图形工具（如矩阵图）来辅助分析。 风险分析常用的方法有两种，即风险优先数（Risk Priority Number，RPN）法和危害性分析（Criticality Analysis）法 前者主要用于汽车等民用工业领域，后者主要用于航空、航天等 军用领域。在进行风险分析时可根据具体情况选择一种方法。
2011-8-11
Olica
26
测试前准备
FMEA的意义（续） 的意义（ 的意义
能为进一步定量分析提供基础； 能为进一步更改产品设计提供资料； 能为产品可测试方案提供基础材料； 能为技术支援人员提供维修指南； 为基于故障模式的测试提供依据。
2011-8-11
Olica
27
测试前准备
FMEA的层次 的层次
39
测试前准备
测试计划的内容
测试计划一般应该包含一下的内容： 测试对象，明确版本，范围，任务划分 角色和职责 测试和不被测试的特性原因 测试通过与否的标准 测试任务安排 测试结束的交付件 工作量评估
2011-8-11 Olica 40
测试前准备
6、测试用例 、
测试用例更多的是需要描述测试方法，测试步骤，测试的预期效 果，需要达到的指标。需要更加详细的对每一条测试项目进行描述。 测试用例是直接用来指导测试的，所以对测试项目的描述需要更 具体，更便于参考操作。
信号级：对接口信号或某些特殊器件的分析 器件级：对系统内功能模块的可靠性分析 系统级：对系统的整体可靠性分析
2011-8-11
Olica
28
测试前准备
严酷度
在某些系统中，最终影响的严重程度等级又称为严酷度（有时也 称为严重度，系指故障模式所产生后果的严重程度）类别。 严重程度等级（严酷度类别）定义应考虑到故障所造成的最坏的 潜在后果来确定。 严酷度的定义是FMEA的前提和基础，有了共识的严酷度才可以保 证FMEA的顺利开展和问题的落实。
2011-8-11
Olica
9
硬件测试概述
8、硬件测试的一般流程和各阶段点的输出文件 、
2011：手机生产测试流程
2011-8-11
Olica
11
2011-8-11
Olica
12
前期测试
Download： 下载手机软件以及写 号 ： 下载手机软件以及写SN号 USB Test： 可选，对于有U盘的机种进行 盘的机种进行USB接口的测试 ： 可选，对于有 盘的机种进行 接口的测试 Calibration： 进行板级校准 ： BB test： 进行按键，背光等方面的板级测试 ： 进行按键，
2011-8-11
Olica
25
测试前准备
FMEA的意义 的意义
能帮助设计者和决策者从各种方案中选择满足可靠性要求的最佳方 案； 保证所有元器件的各种故障模式及影响都经过周密考虑； 能找出对系统故障有重大影响的元器件和故障模式，并分析其影响 程度； 有助于在设计评审中对有关措施（如冗余措施）、检测设备等作客 观的评价；
2011-8-11 Olica 23
测试前准备
2、正规检视的流程 、
检视专家的确定 评审专家预检视 检视问题反馈整理 检视会议召开 检视问题确认，解决 检视问题跟踪
2011-8-11
Olica
24
测试前准备
3、FMEA（故障模式影响分析） 、 （故障模式影响分析） 分析系统中每一产品所有可能产生的故障模式及其 对系统造成的所有可能影响，并按每一个故障模式的严重 程度、检测难易程度以及发生频度予以分类的一种归纳分 析方法。
潜在影响： 停机：损坏，装备与调整，试机损失 报废：缺陷部件，工具类 安全： 找原因： 1 以前FMEA 分析 2 失效日志 3 接口矩阵（物理干涉，能量传递，物 流，信息转移） 4 保证书 5 专题研究报告 6 测试报告 7 现场服务报告
Olica 32
测试前准备
FMEA分析表格 分析表格
编 号 器件 名称 所属 功能 单元 失 效 率 失效 模式 失效 比例 局部 影响 对功 能单 元的 影响 对系 统的 最终 影响 严 酷 度 已有 的检 测方 法 已有 的补 偿措 施 建议 改进 措施 备 注
2011-8-11
Olica
37
测试前准备
故障恢复
故障恢复是将系统的功能状态恢复到故障发生前状态的过程，是 客户最关心的也是系统稳定运行的关键步骤。 常用的故障恢复手段有复位、冗余倒换、重发等。 故障恢复尽量需要做到自动进行，以降低对用户的影响。
2011-8-11
Olica
38
测试前准备
5、测试计划 、
USB下载： 对于有 盘功能的机种进行预存内容的下载 下载： 对于有U盘功能的机种进行预存内容的下载 下载 号写入和验证， 写IMEI： IMEI号写入和验证，打印条码，贴条码等 ： 号写入和验证 打印条码， QC： ：
2011-8-11
QC进行入库前检查，参照相关企业标准 进行入库前检查， 进行入库前检查
20
手机静音测试
2011-8-11
Olica
21
课程大纲
硬件测试概述 测试前准备 硬件测试的种类与操作 硬件测试的级别 可靠性测试 测试问题解决 测试效果评估 测试规范制定 测试人员的培养
2011-8-11
Olica
22
测试前准备
1、正规检视 、
硬件设计审查 原理图检视 PCB检视 发现硬件设计原理缺陷 发现成本浪费问题 发现降额不规范设计 发现布局和布线的缺陷 发现EMC等专项设计缺陷
2011-8-11
Olica
33
测试前准备
4、故障处理 、 故障检测 故障定位 故障隔离 故障恢复
2011-8-11
Olica
34
测试前准备
故障检测
故障检测是指明确到故障已经发生的过程，是故障处理流程的前 提。 这里提到的检测一般是指系统在故障发生后的自动的检测，一般 不需要人进行操作。 在进行故障检测的时候需要结合软、硬件故障检测方法。 某些故障可能需要多次检测确认，避免进行误告警和误操作
