海尔洗衣机维修手册
洗衣机电机维修手册
洗衣机电机维修手册洗衣机是我们日常生活中常用的电器之一，而电机是洗衣机运行的核心部件。
然而，在使用过程中，电机可能会遇到一些故障导致洗衣机无法正常运转。
本手册将详细介绍洗衣机电机的常见故障及相应的维修方法，帮助用户快速找到解决问题的途径。
一、电机无法启动1.检查电源连接：确保电源线插头牢固连接在电源插座上，并确保插座通电。
2.检查主控板：主控板是电机的控制中心，如果主控板烧坏或出现故障，电机将无法启动。
可以检查主控板的连接是否松动，或者尝试更换主控板。
3.检查电机启动开关：检查电机启动开关是否正常工作，如果损坏可以更换。
4.检查电机绕组：检查电机绕组是否受损或断路，如果有问题可以联系专业维修人员进行修复。
二、电机发出异响或震动1.排查故障源：先确定是电机发出的异响或者震动，而不是其他部件产生的。
2.检查电机轴承：电机轴承可能因为长时间使用而磨损，导致电机发出噪音和震动。
可以添加适量的润滑油来解决问题，如果问题仍然存在，则需要更换轴承。
3.检查电机风叶：电机风叶可能会因为异物或积尘导致不平衡运转，引起噪音或震动。
可以清理风叶或者及时清洁电机的出风口。
三、电机运转不稳或速度不一致1.调节电机控制板：电机的控制板可能需要进行调节，以确保电机运转正常。
可以参考洗衣机的说明书来进行相应的调节。
2.检查电机驱动带：如果电机驱动带松动或磨损，会导致电机运转不稳或速度不一致。
可以调整驱动带的紧度或更换新的驱动带。
3.检查电机风扇叶片：电机风扇叶片可能受到异物的影响或积尘，导致电机运转不稳定。
可以清理风扇叶片，以保证电机正常运行。
四、电机过热1.检查通风情况：电机过热可能是因为通风不良导致的。
可以检查电机周围是否有堵塞物，保证电机的通风顺畅。
2.检查电机散热片：电机散热片可能被积尘覆盖，导致散热不良。
可以清洁电机散热片，以提高散热效果。
3.检查电机风扇：电机风扇可能因为积尘而无法正常运转，导致散热效果下降。
可以清洁风扇叶片或更换新的风扇。
洗衣机维修手册
洗衣机维修手册洗衣机是现代居家生活中必备的电器之一，然而在使用过程中难免会遇到一些故障或问题。
本手册旨在为用户提供一些常见洗衣机故障的诊断和维修方法，以及一些实用的维护技巧，帮助用户解决一些简单的问题，节约维修费用并延长洗衣机的使用寿命。
I. 常见故障及解决方法1. 洗衣机无法启动- 检查电源插座是否正常连接- 确保洗衣机的电源线连接稳固- 检查洗衣机的电源开关是否打开- 确保洗衣机的门锁是否关闭- 若以上都没问题，可能是电路故障，建议联系专业维修人员进行检修2. 洗衣机漏水- 检查洗衣机的进水管是否连接正确，紧固是否可靠- 检查洗衣机底部的排水管是否堵塞或破损- 检查洗衣机门的密封条是否完好，若损坏需要更换- 若以上都没问题，可能是内部管道破损，建议联系专业维修人员进行更换和修复3. 洗衣机出现异味- 清洁洗衣机内桶和橡胶密封圈，可使用白醋或专用洗衣机清洁剂进行清洗- 避免过量使用洗衣粉，可以减少洗衣机内的残留物- 在洗衣机不使用时，保持门开启，保持内部通风II. 洗衣机维护技巧1. 定期清洁洗衣机- 每月清洁洗衣机内桶和橡胶密封圈，可使用白醋或专用洗衣机清洁剂- 定期清理滤网，防止堵塞和积物，建议每隔两个月进行一次清理2. 注意洗衣负荷- 避免过量放入衣物，超载会增加洗衣机的负荷，影响洗衣效果和机器寿命- 同时，放入过少的衣物也会导致不均匀的洗涤效果3. 使用合适的洗涤剂- 根据洗衣机的说明书选择合适的洗涤剂- 避免使用过量的洗涤剂，不仅浪费还可能留下残留物4. 定期检查洗衣机配件- 检查洗衣机的进水管、排水管和电源线是否破损，若有问题及时更换- 检查洗衣机的轮子是否灵活，若有卡滞需要润滑或更换请注意，本手册提供的方法仅适用于一些简单的故障和问题。
对于复杂的故障或需要更换零件的情况，建议联系专业的洗衣机维修服务中心。
另外，为了确保您的人身安全，请在维修时确保洗衣机断电，并遵循相关的安全操作指南。
海尔洗衣机的维修方法
海尔洗衣机的维修方法1.无法启动或无电现象：如果洗衣机无法启动或者没有电，首先要检查电源插座是否正常。
可以将电源插头插入其他插座来检查插座是否工作正常。
如果插座正常，还要检查电源线是否损坏，是否接触不良。
有些洗衣机还有一个接触不良保护开关，可以检查这个开关是否失灵。
如果以上都检查无误，可能是洗衣机内部的主控板或电源模块出现故障，需要找专业的维修人员进行维修或更换。
2.洗衣机不加水或加水慢：如果洗衣机不加水或者加水非常慢，首先要检查水龙头是否正常，水管是否被堵塞。
可以将洗衣机的进水管拔出来，用水冲洗一下，如果发现有堵塞物，要清理掉。
同时检查洗衣机的进水阀是否正常，水龙头的开关是否打开。
如果以上都正常，可能是洗衣机的进水电磁阀损坏，需要更换。
3.洗衣机无法排水：如果洗衣机无法排水，可能是出现了堵塞。
首先要检查排水管是否被堵塞，可以将排水管拔出来，用水冲洗一下。
还可以将洗衣机的排水泵拆卸下来，清理泵中的杂物，再重新安装。
有些洗衣机还有一个排水时间限制，如果超过一定时间无法排水，就会自动停止，这时可以等待一段时间再启动洗衣机。
如果以上方法都无效，可能是洗衣机的排水泵或排水电磁阀出现了故障，需要找专业人员进行检修或更换。
4.洗衣机漏水：如果洗衣机出现漏水，首先要检查洗衣机的排水管是否连接牢固，是否漏水。
还要检查洗衣机的进水管连接是否紧密，是否漏水。
有些洗衣机还有一个漏水保护开关，可以检查这个开关是否失灵。
同时检查洗衣机的门密封圈是否破损，如果有需要及时更换。
如果以上都检查正常，可能是洗衣机的底部漏水导致的，这时需要找专业人员检修。
5.洗衣机出现异味：如果洗衣机出现异味，可能是洗衣机内部积累了污垢。
可以使用洗衣机专用清洁剂进行清洗。
先将洗衣机运行到洗涤环节，加入适量的清洁剂，让洗衣机自动运行，清洗内部的积垢。
同时还可以清洗洗衣机的滤网和污水桶，将里面的污垢清理干净。
如果异味持续存在，可能是洗衣机内部的积水或者其他原因，建议找专业人员进行检修。

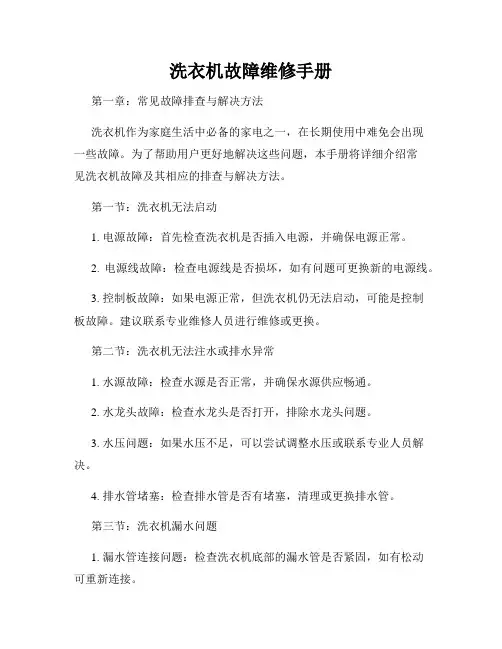

洗衣机故障维修手册
洗衣机故障维修手册第一章：常见故障排查与解决方法洗衣机作为家庭生活中必备的家电之一，在长期使用中难免会出现一些故障。
为了帮助用户更好地解决这些问题，本手册将详细介绍常见洗衣机故障及其相应的排查与解决方法。
第一节：洗衣机无法启动1. 电源故障：首先检查洗衣机是否插入电源，并确保电源正常。
2. 电源线故障：检查电源线是否损坏，如有问题可更换新的电源线。
3. 控制板故障：如果电源正常，但洗衣机仍无法启动，可能是控制板故障。
建议联系专业维修人员进行维修或更换。
第二节：洗衣机无法注水或排水异常1. 水源故障：检查水源是否正常，并确保水源供应畅通。
2. 水龙头故障：检查水龙头是否打开，排除水龙头问题。
3. 水压问题：如果水压不足，可以尝试调整水压或联系专业人员解决。
4. 排水管堵塞：检查排水管是否有堵塞，清理或更换排水管。
第三节：洗衣机漏水问题1. 漏水管连接问题：检查洗衣机底部的漏水管是否紧固，如有松动可重新连接。
2. 门密封圈破损：检查洗衣机门密封圈是否出现破损，如有问题可更换新的密封圈。
3. 洗衣机底部漏水孔堵塞：检查洗衣机底部的漏水孔是否被异物堵塞，清理孔口。
第四节：洗衣机无法甩干衣物1. 衣物分布不均匀：重新分布衣物，确保衣物均匀放置在洗衣机内。
2. 转速选择问题：检查洗衣机转速选择是否正常，适当调整转速。
3. 排水管堵塞：检查排水管是否有堵塞，清理或更换排水管。
第二章：保养与清洁为了提高洗衣机的使用寿命，更好地保护洗衣机，我们需要定期进行保养与清洁。
第一节：清洁滤网1. 关闭洗衣机电源，并拔出电源插头。
2. 打开洗衣机的滤网盖，取出滤网。
3. 在水槽中冲洗滤网，确保滤网表面干净。
4. 重新安装滤网，并确保安装牢固。
第二节：清洁洗衣机内部1. 使用专门的洗衣机清洁剂，按照说明将清洁剂倒入洗衣机内。
2. 打开洗衣机的“洗涤”模式，选择适当的温度和转速。
3. 启动洗衣机，进行清洁循环。
4. 清洁结束后，用清水再次进行漂洗，确保洗衣机内部干净。
洗衣机维修手册
洗衣机维修手册洗衣机是我们日常生活中必不可少的家电之一，它在为我们提供便利的同时也可能会遇到一些故障。
本手册旨在为您提供洗衣机常见故障的排查和维修方法，帮助您解决一些小问题。
在进行任何维修之前，请确保先断开电源并停止使用洗衣机。
第一节：洗衣机无法启动1. 检查电源插座：确保洗衣机已正确插入电源插座，检查插座是否有电。
2. 检查电源线：仔细检查电源线是否有明显损坏，如果发现有破裂或断裂，应立即更换。
3. 检查控制面板：确认洗衣机的控制面板是否有故障，例如按钮无法正常按下或显示屏出现异常。
4. 检查保险丝：打开洗衣机的控制盖板，检查保险丝是否烧毁，如有需要，更换新的保险丝。
第二节：洗衣机漏水或泄露1. 检查进水管：确认洗衣机的进水管是否连接紧密，并且没有任何漏水情况。
如果发现有漏水，尝试重新安装或更换进水管。
2. 检查洗衣机门密封圈：检查洗衣机门的密封圈是否有裂缝或松动，如果有，需要替换新的密封圈。
3. 检查排水管：检查洗衣机的排水管是否堵塞或破损，确保排水畅通。
4. 检查洗衣机背部：检查洗衣机背部是否漏水或存在破损的零件，有需要时请联系专业维修人员。
第三节：洗衣机发出异常噪音1. 检查洗衣机底座：检查洗衣机是否放置在平稳的地面上，如果洗衣机摇晃或不稳定，可能会导致噪音。
尝试调整底座或使用减震垫。
2. 检查洗衣机内部：检查洗衣机内部是否有异物或残留物，如钱币、钥匙等，它们可能会导致噪音。
3. 检查洗衣机零件：检查洗衣机的零件是否松动，特别是滚筒和搅拌器等部件。
如有松动，使用适当的工具进行紧固。
4. 检查传动带：如果洗衣机发出异响，可能是传动带松动或破损，检查传动带的状态并进行必要的调整或更换。
第四节：洗衣机无法排水1. 清洁过滤器：检查洗衣机的排水过滤器是否被杂物堵塞，如有需要，清理过滤器。
2. 检查排水管道：确保洗衣机的排水管道没有被堵塞，检查排水管道是否弯曲或受阻。
3. 检查排水泵：检查洗衣机的排水泵是否工作正常，如发现故障，需要联系专业维修人员进行更换。
洗衣机机械维修手册
洗衣机机械维修手册第一节：洗衣机基本原理与结构洗衣机是家庭日常生活中常用的家电之一，下面将介绍洗衣机的基本原理与结构。
一、基本原理洗衣机的基本工作原理是通过电机带动鼓筒旋转，使衣物在水中不断翻滚，以去除污垢。
同时，通过加热和注水功能实现清洁效果。
二、结构组成洗衣机主要由以下几个部分组成：1. 外壳：洗衣机的外壳通常由塑料或金属等材料制成，用于保护内部结构和减少噪音。
2. 鼓筒：鼓筒是洗衣机内部用于装载衣物的部分，通常由不锈钢材料制成。
它呈圆筒形状，能够容纳一定量的衣物，并与电机相连以实现旋转。
3. 电机：电机是洗衣机的核心部件，它产生动力驱动鼓筒旋转。
根据不同型号的洗衣机，电机的类型和功率可能会有所不同。
4. 控制器：洗衣机的控制器用于控制洗涤时间、温度、转速等参数，通常由微处理器和电路板组成。
5. 水泵：水泵用于将水从洗衣机的进水管道抽取并注入鼓筒，以及将洗涤过程中的污水排出。
6. 加热器：加热器用于加热洗涤过程中的水温，提高清洁效果。
第二节：洗衣机常见故障及维修方法洗衣机在长期使用过程中，可能会遇到一些常见故障，下面将介绍这些故障及相应的维修方法。
一、漏水问题1. 检查洗衣机是否有破损的密封件，如门密封圈或水泵密封圈。
2. 检查洗衣机进水管道和排水管道是否连接牢固，排水管道是否有堵塞。
二、电机无法启动1. 检查电源线是否插紧，电源是否正常供电。
2. 检查电机是否损坏，如有损坏需要更换电机。
3. 检查控制器是否正常工作，如果控制器损坏，需要更换控制器。
三、鼓筒无法旋转1. 检查鼓筒是否被卡住，如有异物卡住需要清理。
2. 检查皮带是否破裂或松弛，如有需要更换皮带。
四、洗衣机噪音过大1. 检查洗衣机底部是否有不稳定的支撑点，如有需要修复。
2. 检查鼓筒轴承是否磨损，如有需要更换轴承。
第三节：洗衣机维护与保养为了延长洗衣机的使用寿命和保持其正常运转，以下是一些洗衣机的维护与保养方法。
一、定期清洁1. 定期清洁洗衣机的内部和外部，可以使用专用清洁剂或者混合白醋和水进行清洗。
海尔洗衣机故障维修(全自动-滚筒)
海尔洗衣机故障维修（全自动-滚筒）海尔滚筒洗衣机故障现象一.不起动 1、洗衣机门未关严；2、洗衣机未插上电源或电湖插座没电；3、主熔丝或座熔丝烧断；4、选择了预约功能二.不进水 1、水龙头未打开；2、进水软管被挤压或扭结；3、进水阀过滤网堵塞；4、机门未完全关严边进水边排水排水软管的末端太低。
三.不排水或不脱水 1、排水软管被挤压或扭结；2、选择了免脱水、免排水或静音洗功能；3、RD排水泵堵塞；4、洗衣桶内衣物分布不均匀。
四.洗衣效果差 1、使用了过少的洗涤剂或不适宜的洗涤剂2、洗衣前没有预先处理顽固的污渍；3、没有选择正确的洗涤程序或洗涤温度；4、洗涤量超过洗涤容量。
五.洗衣机振动及噪声大 1、未拆除运输螺栓和包装物；2、没有调节调整脚洗衣机未调节水平；3、洗衣桶内衣物分布不均匀。
六.机门无法打开 1、程序仍在运行，洗衣筒在旋转；2、门锁灯未熄灭，门锁尚未解开；3、洗衣筒中有水，且水位较高；4、洗衣机正在加热。
七.延时脱水或脱水不充分洗衣桶内衣物分布不均匀，电子不平衡检测系统起动，通过洗衣筒的反向旋转，使衣物重新分布。
海尔全自动波轮洗衣机常见故障欢迎访问海尔洗衣机维修网站：一、故障现象常进水----分析----1．当进水管与进水阀连接好时，还没有通电的状态下，打开水龙头，进水阀就开始进水原因：----●进水阀线圈已被烧毁，线圈骨架变形，弹簧生锈、断裂，使铁芯在孔中不能弹出，封闭泄压孔，控制腔 -与出水口大气相通，引起常进水；----●进水阀加压孔被堵，使控制腔内水压两腔受力面积不同造成的差压使进水阀出现常进水。
----2．当洗衣机按下电源开关接通电源的状态下，打开水龙头但未按起动开关，进水阀就开始进水原因：----●电脑程控器内进水阀可控硅短路引起常进水；----3．当洗衣机按下电源开关接通电源的状态下，打开水龙头，按下起动开关后，进水阀不停进水，但超过设定水位高度，洗涤不运转原因:----●水位开关漏气使开关保持无气压状态，导致触点不能接通，引起常进水。
海尔洗衣机维修手册海尔洗衣机维修手册_图文
海尔洗衣机维修手册海尔洗衣机维修手册_图文导读:就爱阅读网友为您分享以下“海尔洗衣机维修手册_图文”的资讯，希望对您有所帮助，感谢您对的支持!7八、故障显示及自检8.1 维修注意事项故障诊断前，小心触电。
维修前应将电源插头拔掉;用手接触电脑板前，先接触接地，避免身体静电击穿电脑板原件。
变频型号要在8.2 自检程序进入方式:1同时按住“预约”按键和“强力洗”按键同时插电源插座上电进入自检模式，显示屏将会显示“tESt”与机器型号XXX交替显示，此时按下“启动”按钮，电脑板将执行检测台检测程序: 电机和噪音检测在显示“tESt”的情况下，按下速度键，显示区显示实时速度 a、顺时针10秒，50转 b、停10秒c、逆时针10秒，50转d、逆时针10秒，93转e、逆时针10秒，200转f、逆时针60秒，最高转g、显示End在测试完成之后显示End，按速度键将在电机停转之后重新开始测试程序;在自检运行过程中，将不接受任何按键8.3 型号选择进入方式:按额外漂洗键同时上电4秒之后，进入型号选择模式 A变频型号:1.默认显示区显示146b，按速度键在146b/126b/106b/96b/86b/145b/125b/105b/95b/85b之间循环2可调。
按温度按键存储设定值，之后断电即可。
2.电脑板未经修改之前默认为146b3.第一次型号按照从大到小选择146b/126b/106b/96b/86b/145b/125b/105b/95b/85b选择。
存储一次之后不可以再次更改 B非变频型号:1.默认显示区显示146，按速度键在 146/126/106/96/86/145/125/105/95/85之间可调。
按温度按键存储设定值，之后断电即可。
2.电脑板未经修改之前默认为1463.第一次型号按照从大到小选择146/126/106/96/86/145/125/105/95/85选择。
存储一次之后不可以再次更改8.4 故障显示及含义Err1:门锁异常Err2:排水异常Err3:温度传感器异常UNB:不平衡报警3九、故障诊断及处理89.1 非正常操作及其注意事项现象需确定的项电源插头是否脱落地区线路是否停电洗衣机不启动机门是否没关好(即显示Err1)是否按下电源按键，设定程序后是否按下启动/暂停键是否打开水龙头水压是否小于0.03MPa进水管是否弯折是否停水洗衣机不进水4机门是否关好洗衣机进水口过滤网是否堵塞是否已启动程序排水管的管口的高度是否在规定的80cm-100cm之间，低于80cm会出现此类现象洗衣机不排水洗衣机边进水边排水排水管是否弯曲、折叠、堵塞排水管管口高度是否高于地面100cm过滤器是否堵塞包装用固定螺栓是否已全部卸下脱水剧烈震动工作平面是否平整或底脚是否调平洗涤负载是否超出额定值是否突然停电或停水程序没结束就停止运是否处于暂停状态5行是否处于故障报警状态在洗涤过程中处于停是否停电或停水顿状态筒内有很多泡沫，分是否使用的是高泡洗衣机粉或手洗洗衣粉配器盒处有泡沫溢出是否洗涤剂过量甩干转速低后甩干时衣物分布不均匀增加了重新分布的次数(最多6次)，间延长并根据最终不平衡状况自动调整转速，属正常现象是否洗涤的衣物太少，造成洗衣机偏心过大洗衣机不脱水是否洗涤的衣物打结、缠绕，分布不均匀6是否洗涤的是毛衣或吸水较多的衣物高转速机型串激电机，工作时转子与碳刷摩擦发出的声洗衣机脱水声音大音，这是正常现象注:在维修前请确认以上事项99.2 故障诊断及维修Err1检修方法:故障报警信息:门锁连续通电4次,每次间隔1秒,不能正常上锁;门锁连续通电4次，每次间隔1秒，不能正常解锁;门没有关闭到位，就启动程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
售后服务手册
XQG50-12866/10866/9866/8866 XQG50-B12866/B10866/B9866/B8866
速度 Speed
温度 Temp.
预约 Delay
额外漂洗 Extra rinse
强力洗 Intense
自动挡 Auto
内衣
羊毛
Underwear
Wool
化纤
Synthetic
包装尺寸（高×深×宽）： 920mm×567mm×682mm
3
XQG50-B12866/12866
售后服务手册
洗衣机操作面板
XQG50-12866 XQG50-B12866
XQG50-10866 XQG50-B10866
XQG50-9866 XQG50-B9866
XQG50-8866 XQG50-B8866
J
XQG50-8866A
速度 Speed
温度 Temp.
预约 Delay
额外漂洗 Extra rinse
强力洗 Intense
自动挡 Auto
内衣
羊毛
Underwear
Wool
化纤 Synthetic
棉麻 Cotton
预洗 Prewash
启动/暂停 Start/pause
按住2秒后解开门锁 Press and hold 2 seconds
K 洗涤剂分配器盒
打开洗涤剂分配器盒，可看到三个防洗涤剂的小室： （预洗）室：选择预洗程序时，需在此室投放洗涤剂，如不进行预洗洗涤时不能在此室、 投放洗涤剂。 （主洗）室：除单漂、单甩程序外，不管是否选择预洗程序，都必须在此室投放洗涤剂。 （软化）室：洗涤的衣物需进行软化或其他调理时，在此室投放相应的柔顺剂、调理剂 或香料等。
D 额外漂洗按键
此按键在软化之前有效，在漂洗和软化之间再增加漂洗（最多三次）。按一次额外漂洗按键
可以增加一次漂洗。例如增加一次漂洗，显示屏数字区显示
。
E 强力洗按键
此按键增强洗涤效果，适用于较脏的衣物。此按键在洗涤程序开始之前有效，增加主洗的洗 涤时间。 注：在有些程序，此键不可选，具体参照程序设定指南表。
,表示条件不允许解
C 预约按键
通过此按键可在使用程序启动前设置预约时间，当预约按键的指示灯亮时表示预约程序被选 中。每按一次预约键，预约时间递增30分钟（0.5-24小时），长按此按键预约时间可连续变 化，直到停止按此键为止。设定的预约时间包含程序运行至结束的时间，如果设定的预约时 间比程序运行的时间短，程序将不执行预约功能，直接运行洗涤程序。 注：在有些程序，该键不可选，具体参照程序设定指南表。
最大工作电流（A） 10
10
10
10
自来水压力（MPa） 0.03≤P≤1 0.03≤P≤1 0.03≤P≤1 0.03≤P≤1
防水等级
IPX4
IPX4
IPX4
IPX4
洗涤功率（W）
200
200
200
200
甩干功率（W）
550 450
500
450
400 400
400
350
300
额定洗衣量（kg）
5
5
X2-4 X4-1
M4 M7 M6
排水泵 BIX
测速 保护器 电机
XQG50-B12866 XQG50-B9866 XQG50-B10866 XQG50-B8866
温度传感器
水位传感器
干扰抑制器
加热管
R
RTFБайду номын сангаас
X6-1 X5-1
X6-3
X3-1
X3-2
X2-3
N
X4-2
X1-2
FA
L
X5-3
MRL
X1-1
青岛海尔滚筒洗衣机有限公司
目录
一、型号定义......................................1 二、产品功能特点、与母本型号区别..................1 三、技术规格......................................2 四、外观零部件名称................................3 五、产品尺寸......................................3 六、操作指南......................................4 七、电路图和程序表................................6
使衣物分布均匀，避免偏心保护造成洗衣机
不高速转动脱水。
另外，程序设定，洗衣机在脱水过程中对衣
物会进行重新抖散、重新分布，脱水时间会
比设定时间稍微延长。
洗衣机设置了断电记忆功能，如果遇到洗涤
断电记忆 过程中突然断电，洗衣机会自动记忆断电前 相同
的运行状态，供电恢复后，继续工作。
快洗
用于不太脏的棉麻及化纤织物的洗涤
to set door unlocked
快洗 Quick
单洗 Wash
电源 Power
单漂 Rinse
单甩 Spin
白领丽人 变频ICM
XQG52-B10866
K
H C D E FI B
G
A
A 电源按键
接通电源后按一下此键开机；5分钟内没有任何按键操作，程序将自动关机；在开机状态下， 持续按此键2秒钟关机。
50:容量代号 洗衣机的容量在型号中以额定洗涤（或脱水）容量（kg）数值乘
以10表示； 12866:转速、外观代号
洗衣机的最高脱水转速为1200转，866系列外观； B：本洗衣机具有变频功能
例如：XQG50-B12866代表，全自动滚筒洗衣机，容量为 5KG，具有变频功能。最高脱水转数为1200转，外 观设计代码为866.
5
5
额定脱水量（kg）
5
5
5
5
甩干速度（r/min） 1200
1000
900
800
洗衣程序
10
10
10
10
水加热功率（W）
1650
1650
1650
1650
外形尺寸 （高*宽*深）mm 重量（kg）
840*595*450 840*595*450 840*595*450 840*595*450
62
62
62
XQG50-B12866/12866系列
售后服务手册
一、型号定义
型号编码规则释义
X
Q G 50
B 12 866
外观代号 最高脱水转速
变频功能
额定容量代号 洗涤方式 自动化程度 洗衣机代号，以汉语拼音字母X表示
X:洗衣机代号以汉语拼音字母X表示； Q:自动化程度:全自动洗衣机
G：洗涤方式 滚筒式洗衣机，以汉语拼音字母G表示；
7.1 电路原理图 .....................................6 7.2 程序表 ........................................7 八、故障显示及自检................................8 8.1 维修注意事项....................................8 8.2 自检程序进入方式 ................................8 8.3 自检程序内容....................................8 8.4 故障显示及含义 ..................................8 九、故障诊断及处理................................8 9.1 非正常操作及其注意事项 ............................9 9.2 故障诊断及维修 ................................. 10 9.3 故障与检修方法 ................................. 13 9.4 海尔滚筒洗衣机主要电器件参数 ...................... 1７ 十、拆卸指南..................................... 1７ 十一、产品爆炸图及爆炸图清单..................... ２０
B 启动/暂停按键
当洗衣机通电，选择好所需程序，设定好所需温度、甩干速度及附加功能后，按此按键，此
时显示屏数字区“：”闪烁，程序开始启动（变频系列自动称重时显示
）；在洗衣过
程中如需暂停也可按此键。此时显示屏数字整体闪烁，程序处于暂停状态，再次按此键可继
续运行程序。
注：在待机状态下，长按“启动/暂停”键2秒解锁。（屏幕显示 锁。）
注：--表示机器不甩干。
I 温度选择按键
通过此按键可以选择所需要的加热温度（--、30、40、50、60、90℃）。各程序所允许加热到
的最高温度请参照程序设定指南表。
当选择温度是，显示屏会自动显示所选的温度，洗涤时间相应的增加或减少。
注：显示屏显示
,程序为不加热洗涤。
J 显示屏
显示洗涤剩余时间、设定的温度、设定的速度、童锁功能、门锁状态及报警信息等，具体可 参照显示屏内容介绍。
62
洗涤噪音dB（A计权） 52
52
52
52
甩干噪音dB（A计权） 70
70
70
70
能效等级
1
1
1
1
2
XQG50-B12866/12866
四、外观零部件名称
显示屏 控制板 洗涤剂 分配器盒 洗衣机门 前面板 底饰板 过滤器门
五、产品尺寸
