临时设施用电用水施工方案

合集下载

工程临时用电用水方案模板

工程临时用电用水方案模板

工程临时用电用水方案模板一、前言工程施工过程中,常常需要使用临时用电用水。

合理规划和安排临时用电用水方案,是保障工程施工顺利进行的重要工作。

充分考虑工程需要和环境保护,制定科学、合理的临时用电用水方案,对于工程施工过程的安全和高效具有重要意义。

二、临时用电方案1. 施工现场需求分析(1)施工现场用电设备需求根据工程施工的具体要求和设备种类,确定施工现场所需用电设备,包括施工机械设备、办公用电设备等。

(2)临时用电容量估算根据施工现场用电设备需求,估算临时用电容量,充分考虑未来可能的用电扩容需求,确保临时用电供应的持续和稳定。

2. 临时用电设施布置(1)临时用电线路布置根据施工现场的特点和用电设备的位置,合理规划临时用电线路布置,确保用电线路的安全和便捷。

(2)临时用电箱设置在施工现场设置临时用电箱,充分考虑用电箱的防水、防潮和防火等安全要求。

3. 临时用电安全管理(1)定期巡视检查对施工现场的临时用电设施进行定期巡视检查,及时发现和处理用电安全隐患。

(2)安全警示标识在临时用电设施周围设置安全警示标识,提醒施工人员注意用电安全。

4. 临时用电管理(1)合理分配用电对施工现场的临时用电进行合理分配,确保各个用电设备使用安全和稳定。

(2)用电记录对施工现场的用电情况进行记录,及时了解用电量和用电设备的使用情况,为后续用电管理提供依据。

三、临时用水方案1. 施工现场用水需求分析(1)施工水源确定施工现场可供应的水源,包括自来水、地下水等。

(2)施工用水需求根据工程施工的具体要求和施工进度,确定施工现场的用水需求,包括施工机械设备冷却、办公用水等。

2. 临时用水设施布置(1)临时用水管道布置根据施工现场的用水需求,合理规划临时用水管道布置,确保用水管道的安全和便捷。

(2)临时用水贮存设施设置在施工现场设置临时用水贮存设施,包括水箱、水桶等,充分考虑用水贮存设施的安全和卫生。

3. 临时用水安全管理(1)水源检测定期对施工现场的水源进行检测,确保用水质量符合国家卫生标准。

临时用水用电专项施工方案

临时用水用电专项施工方案

临时用水用电专项施工方案一、前期准备工作1.明确施工范围和期限:确定需要临时用水用电的区域和施工工期。

2.落实相关手续:根据当地相关规定,办理临时用水用电的申请手续,并支付相关费用。

3.安全评估和准备:对需要进行临时用水用电的区域进行安全评估,确保施工期间的安全。

二、临时用水用电发电设备选型和准备1.根据需求量和使用时间,选择适当的发电设备和用水设备。

2.检查和维护发电设备:确保发电设备工作正常,进行必要的维护和检修。

3.准备充足的燃料:根据计划用电量和使用时间,准备足够的燃料。

三、用水用电管线布置1.制定用水用电管线布置方案:根据临时用水用电的区域和需求,制定合理的管线布置方案。

2.埋设管线:按照管线布置方案,在地面或地下进行管线的埋设工作,确保管线的牢固和安全。

3.进行必要的管道连接和测试:对管道进行连接并进行水压和电力测试,确保管道系统的工作正常。

四、用水用电设备安装和验收1.根据需求,安装临时用水用电设备,如水泵、发电机等。

2.进行设备的初步运行和测试,确保设备工作正常。

3.进行设备的验收工作,包括设备的性能、安全等方面的检查。

五、施工期间的用水用电管理1.制定用水用电管理规定:制定临时用水用电管理规定,明确使用者的职责和注意事项。

2.监测和记录用水用电情况:对临时用水用电情况进行监测和记录,了解用水用电量和使用情况。

3.及时处理问题:发现用水用电故障或问题,及时处理,确保施工期间的正常运行。

六、施工结束后的清理和整理工作1.拆除用水用电设备和管线:在施工结束后,拆除临时用水用电设备和管线。

2.进行设备的维护和保养:对临时用水用电设备进行维护和保养工作,以便下次使用。

3.清理施工现场:清理施工期间的垃圾和杂物,保持现场的整洁和干净。

以上为临时用水用电专项施工方案,根据具体情况和施工需求,可以进行适当的调整和改进。

在施工过程中,要重视安全措施和管理,确保施工过程的安全和顺利进行。

商业综合体工程施工现场、临时设施布置及现场用水用电方案

商业综合体工程施工现场、临时设施布置及现场用水用电方案

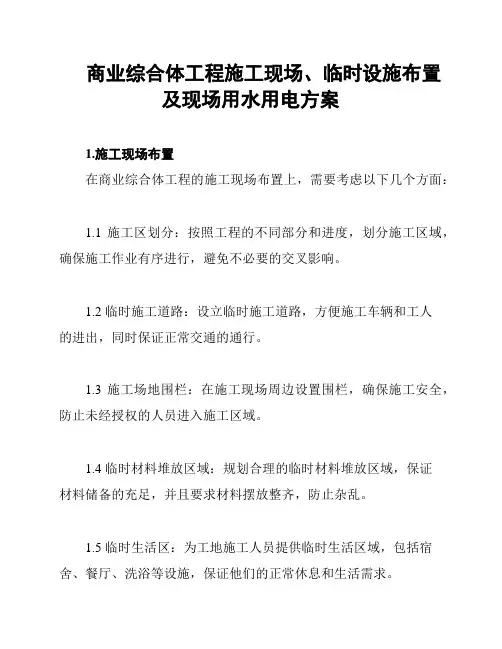

商业综合体工程施工现场、临时设施布置及现场用水用电方案1.施工现场布置在商业综合体工程的施工现场布置上,需要考虑以下几个方面:1.1 施工区划分:按照工程的不同部分和进度,划分施工区域,确保施工作业有序进行,避免不必要的交叉影响。

1.2 临时施工道路:设立临时施工道路,方便施工车辆和工人的进出,同时保证正常交通的通行。

1.3 施工场地围栏:在施工现场周边设置围栏,确保施工安全,防止未经授权的人员进入施工区域。

1.4 临时材料堆放区域:规划合理的临时材料堆放区域,保证材料储备的充足,并且要求材料摆放整齐,防止杂乱。

1.5 临时生活区:为工地施工人员提供临时生活区域,包括宿舍、餐厅、洗浴等设施,保证他们的正常休息和生活需求。

2.临时设施布置为了保证商业综合体工程施工现场的正常运行,需要做好以下临时设施的布置:2.1 临时办公室:设置临时办公室,作为工程管理和指挥的中心地点。

2.2 施工现场车辆停放区:规划好施工现场车辆的停放区域,确保施工车辆的有序停放,便于施工作业的进行。

2.3 施工现场临时仓库:建立临时仓库,方便材料的储存和管理,避免材料损坏或丢失。

2.4 临时供电系统:根据施工现场的用电需求,搭建临时供电系统,保证施工现场的用电安全和正常供应。

2.5 临时供水系统:建立临时供水系统,满足施工现场的用水需求,包括饮用水、消防水等。

3.现场用水用电方案为了合理利用和管理现场的用水用电资源,制定以下方案:3.1 用水管理:合理安排车间用水,避免浪费,组织定期检查设备和管道,及时发现和修复漏水问题。

3.2 用电管理:合理安排用电计划,避免用电高峰期过载,加强设备运行监测,及时处理设备故障和异常。

3.3 节约用水用电:倡导员工节约用水用电,提高意识,减少不必要的浪费,推广节能设备和技术。

3.4 安全用水用电:确保用水用电设备符合相关安全标准,加强安全培训,提高员工安全意识,防止意外事故发生。

以上为商业综合体工程施工现场、临时设施布置及现场用水用电方案的简要内容。

医院工程施工现场、临时设施布置及现场用水用电方案

医院工程施工现场、临时设施布置及现场用水用电方案

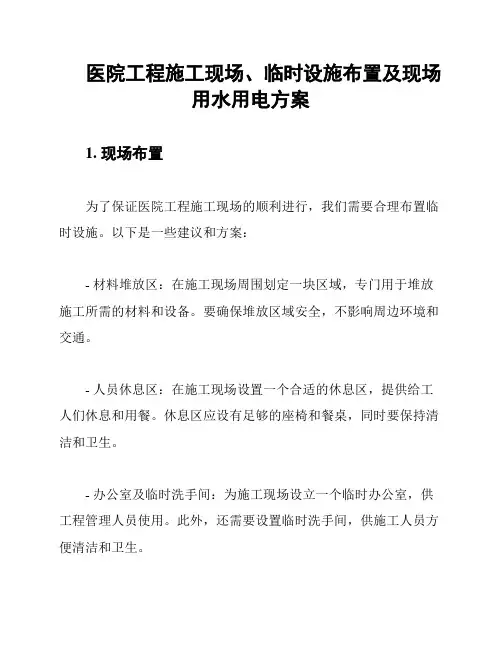

医院工程施工现场、临时设施布置及现场
用水用电方案
1. 现场布置
为了保证医院工程施工现场的顺利进行,我们需要合理布置临时设施。

以下是一些建议和方案:
- 材料堆放区:在施工现场周围划定一块区域,专门用于堆放施工所需的材料和设备。

要确保堆放区域安全,不影响周边环境和交通。

- 人员休息区:在施工现场设置一个合适的休息区,提供给工人们休息和用餐。

休息区应设有足够的座椅和餐桌,同时要保持清洁和卫生。

- 办公室及临时洗手间:为施工现场设立一个临时办公室,供工程管理人员使用。

此外,还需要设置临时洗手间,供施工人员方便清洁和卫生。

2. 现场用水用电方案
医院工程施工现场需要充足的水和电力供应来满足施工的需要。

以下是一些用水用电方案的建议:
- 用水方案:施工现场应有稳定的供水设施,确保足够的水供应。

要定期检查水质,保证用水安全。

同时,要设置足够的消防设施,以应对突发火灾事故。

- 用电方案:施工现场应有可靠的电力供应,满足施工机械和
设备的用电需求。

要确保电力线路安全可靠,并采取防护措施,避
免电气事故的发生。

另外,还要注意节约用电,避免资源浪费。

以上是医院工程施工现场、临时设施布置及现场用水用电方案
的建议。

在实施过程中,需要严格按照相关法规和标准进行操作,
确保施工现场的安全和顺利进行。

临水临电专项施工方案最新完整版

临水临电专项施工方案最新完整版

临水临电专项施工方案最新完整版一、前期准备工作1.明确工程目标和需求:明确施工工程的目标和需求,确定施工任务的范围和要求。

2.编制施工计划:根据工程目标和需求,制定详细的施工计划,包括施工工期、施工方法和施工步骤等。

3.准备施工材料和设备:根据施工计划,准备必要的施工材料和设备,确保施工所需的物资充足。

4.安全评估和风险控制:进行详细的安全评估和风险控制,确定施工过程中可能存在的安全隐患,并采取相应的措施进行控制和防范。

二、施工方案1.现场勘察和测量:在施工前进行现场勘察和测量,确定施工的具体位置和尺寸,为后续的施工提供准确的数据和基础。

2.搭建临时设施:根据施工任务的要求,搭建必要的临时设施,如施工棚、临时供电和临时水源等,为施工提供必要的条件和保障。

3.施工过程:根据施工计划,按照预定的施工步骤进行施工,包括施工前的准备工作、施工中的施工流程和操作规范等。

4.安全措施和防护措施:在施工过程中,严格执行安全规章制度,采取必要的安全措施和防护措施,保护施工人员的人身安全和工程设施的完整性。

5.管理和监督:建立完善的施工管理机制,对施工过程进行全面监督和管理,确保施工的质量和进度,并及时解决施工过程中的问题和难题。

三、质量控制1.施工前的质量控制:对施工前的各项准备工作进行检查和确认,确保施工前的准备工作符合质量标准和要求。

2.施工中的质量控制:对施工过程中的各个环节进行监督和检查,确保施工过程中的每一步骤符合质量标准和要求。

3.施工后的质量控制:对施工完成后的工程进行详细的检查和验收,确保施工的质量达到预期的要求和标准。

四、环境保护1.施工前的环境保护:评估施工对周围环境的影响,制定相应的环境保护措施和计划,确保施工前的环境不受到破坏和污染。

2.施工中的环境保护:在施工过程中,采取必要的环境保护措施,减少施工对周围环境的影响,保护生态环境的安全和稳定。

3.施工后的环境保护:施工结束后,进行环境清理和修复工作,恢复施工现场的原貌,确保施工结束后的环境清洁和安全。

现场临时供水电施工方案

现场临时供水电施工方案

现场临时供水电施工方案
一、前言
现场临时供水电施工是在施工现场为了满足临时用水和用电需求而进行的施工工作。

本文主要介绍现场临时供水电的施工方案,包括供水方案和供电方案。

二、供水方案
1. 供水设备准备
在施工现场安装临时供水设备,包括水泵、输水管道等设备,确保供水设备处于稳定状态。

2. 现场勘察
在施工前对施工现场进行勘察,确定供水设备放置的位置和供水管道的敷设方案。

3. 供水管道敷设
按照现场勘察结果,将供水管道敷设到各个用水点,确保每个用水点都能得到充足的水源供应。

4. 供水设备调试
完成供水管道的敷设后,对供水设备进行调试,确保供水设备能正常运行并满足用水需求。

三、供电方案
1. 供电设备准备
在施工现场安装临时供电设备,包括发电机、配电箱等设备,确保供电设备稳定运行。

2. 现场布置
根据施工现场的特点,合理布置供电设备,确保各个用电点能够接通电源。

3. 电缆敷设
对施工现场进行电缆敷设,连接供电设备和各个用电点,确保电源传输的安全可靠。

4. 供电设备调试
完成电缆敷设后,对供电设备进行调试,确保供电设备能正常供电,并满足用电需求。

四、总结
通过本文介绍的现场临时供水电施工方案,可以确保施工现场在施工期间能够得到充足的供水和供电,保障施工工作的正常进行。

在实际施工过程中,应根据具体情况灵活调整施工方案,确保供水供电工作的顺利进行。

临时用电临时用水方案

临时用电临时用水方案

临时用电临时用水方案
临时用电方案:
1. 联系当地电力公司或供电部门,咨询临时用电的申请流程和手续。

2. 提供临时用电的理由和时间,例如:活动、施工等。

3. 根据所需电力容量,选择适当的临时用电设备,如发电机、电源箱等。

4. 安装临时用电设备,并确保设备符合安全标准,防止火灾和电击等事故的发生。

5. 根据需求进行临时用电线路的布置和连接,确保电力供应的稳定和可靠。

6. 使用临时用电设备时,注意用电安全,避免超负荷使用和电器短路。

7. 在临时用电结束后,及时拆除临时用电设备,并彻底清理现场,恢复原状。

临时用水方案:
1. 联系当地水务部门或供水公司,了解临时用水的申请流程和手续。

2. 提供临时用水的理由和时间,例如:活动、施工等。

3. 根据所需水量,选择适当的临时用水设备,如水箱、水泵等。

4. 安装临时用水设备,并确保设备符合卫生标准,防止水源污染和水质问题。

5. 连接临时用水设备到主要供水管道,确保水源供应的稳定和可靠。

6. 使用临时用水设备时,注意用水卫生,避免污染和浪费。

7. 在临时用水结束后,及时拆除临时用水设备,并彻底清理现场,恢复原状。

临时设施规划和施工临时用电方案

临时设施规划和施工临时用电方案

临时设施规划和施工临时用电方案一、临时设施规划根据本工程招标文件的要求,分包商须自行提供及维护其工作室、办公室及储物间并且维护其状态达到总承包商的满意的要求,且分包单位不得允许工人在工地上留宿。

根据弱电系统工程的实施需要,为满足建设单位、顾问公司、监理单位和总承包单位对施工现场过程管理的便捷,我司将在施工现场建立施工区、加工储存区、办公室等功能区。

一切生活设施等区域均在施工现场以外自行解决。

1、施工区施工区为该工程施工现场,按项目施工场地的位置分为地下室及裙楼、1#塔楼(办公楼)、3#塔楼(酒店A)、2#塔楼办公楼层(5至20层)、2#塔楼酒店楼层(21至28层)共五个施工区。

2、加工储物间根据本工程施工的特点和现场所具备的条件,考虑到日后对建筑施工的影响,拟在A 区地下二层设置仓库及材料加工区 (实施位置根据现场条件服从总承包单位的统一安排) ,内分隔为设备、通用材料等存储仓库,设置材料加工场、半成品堆放区,另在距仓库及其他用房安全距离外设1间危险品仓(油漆仓)。

仓库采用不燃材料(金属扣板)搭设,内设材料货架,以便材料摆放,材料严格分类存放,并对每种材料进行标识,记录材料存放资料等。

加工场内平整铺设δ=10mm钢板平台。

加工场搭设用料为金属结构板。

场内根据加工需要布置线槽加工设备、切割机、交流焊机、台钻等。

仓库及材料加工区布置足够的消防器材(消防栓、移动式灭火车、手提式灭火器等)。

3、办公室办公服务区设在总承包单位指定的区域,布置包括项目经理室、资料室、会议室、施工员室、材料/质安室等办公用房,总面积约105m2,其中:办公室外按规定均匀布置便携手提式灭火器材,以保证办公区火患时及时灭火。

在办公区域设置工程简介、施工安全板报、工程形象进度等。

办公室配置满足使用的办公器材,包括计算机、复印机、打印机、传真机等,其中各计算机之间、与仓库、与公司之间建立网络连接,以便更快捷信息传递与管理。

工人宿舍我司统一在施工现场以外的区域租赁房屋作为工人宿舍及食堂,统一管理,从而使后勤保障有力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

临时设施工程用电、用水专项方案工程名称:厂房A2#、厂房A3#、厂房A4#、员工宿舍3#、员工宿舍4#、饭堂建设单位:东莞市乐天实业有限公司监理单位:东莞市建设监理有限公司设计单位:东莞市建筑设计院有限公司施工单位:东莞市长安路桥工程有限公司编制人:编制单位:东莞市长安路桥工程有限公司审核单位:东莞市长安路桥工程有限公审核人:司审批单位:东莞市建设监理有限公司审批人:编制时间:2019年6月2日审批时间:一、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社二、施工条件1、工程概况本工程分Ⅰ、Ⅱ两个施工区段,临时用电分两个区域供电,Ⅰ区从北面变电房供电;Ⅱ区从南面原厂区变电房供电。

各区施工用电分开管理设计。

各区用电设备见下表: 2、施工现场用电量统计表(Ⅰ区):三、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。

(2)现场采用380V低压供电,各区分别设一配电总箱,Ⅰ区设三个分配电箱,Ⅱ区设二个分配电箱,两个配电总箱分别设有计量设备,采用TN-S系统供电。

(3)根据施工现场用电设备布置情况,穿过马路线段采用导线穿钢管埋地敷设,总配电箱至分配电箱采用架空导线明敷设,分配电箱至各用电器线段采用穿塑料管敷设,布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电,两极防护。

(4)按照《JGJ46-2005》规定制定施工组织设计,接地电阻R≤4Ω。

2、确定用电负荷:(1)各用电机具(Ⅰ区):(2)各用电机具(Ⅱ区):四、Ⅰ区用电设计计算书= 0.6 1、总的计算负荷计算,总箱同期系数取 Km有功功率:∑=av m c P K P 有功功率-利用系数法负荷计算 无功功率:∑=av m c Q K Q无功功率-利用系数法负荷计算 视在功率:22c c c Q P S +=视在功率-利用系数法负荷计算 计算电流:rc c U S I 3=计算电流-利用系数法负荷计算总的有功功率 P c = K m ×ΣP av=0.6×(81.00+39.90+49.88+1.98+5.94+3.96+9.60+18.70+0.80+4.68+5.95+11.25+18.28+2.55)=152.682 kW 总的无功功率 Q c = K m ×ΣQ av=0.6×(82.62+53.07+66.34+2.02+9.03+4.04+12.77+14.03+1.06+4.77+6.07+25.76+41.86+2.60)=195.624 kVar 总的视在功率S c = (P c 2+Q c 2)1/2 = (152.6822+195.6242)1/2 = 248.154kV.A 总的计算电流计算I c = S c /(1.732×U r ) = 248.154/1.732×0.38=377.042 A 2、选择变压器:变压器容量计算公式如下:其中 P 0 ── 变压器容量(kVA); 1.05 ── 功率损失系数;cos ── 用电设备功率因素,一般建筑工地取0.75。

经过计算得到 P 0 =1.05×152.682/0.75=213.755 kVA 。

根据计算的变压器容量,经查“常用电力变压器性能”表得:应选择SL7-250/10型三相电力变压器,它的容量为250kVA>213.755kVA 能够满足要求。

3、选择总箱的进线截面及进线开关:(1)选择导线截面:上面已经计算出总计算电流I c = 377.042A ,查表得室外架空线路30℃时铜芯塑料绝缘导线BLV-4×300+1×150,其安全载流量为405A,能够满足使用要求。

(2)选择总进线开关:DZ20-400/3。

(3)选择总箱中漏电保护器:DZ20L-400/3。

4、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算,选择导线及开关设备。

分配箱至开关箱,开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设,由于这部分距离较短,因此不考虑电压降,只按安全载流量选择导线截面。

(1)、各机具导线截面及开关箱内电气设备选择:1)、振动打拔桩机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.9,cosa=0.7,tga=1.02I=Kx ×Pe/(1.732×Ue×cosa)=0.9×90/(1.732×0.38×0.7)=175.81Aii)选择导线选择导线为:XV3×70+2×25iii)选择电气设备选择箱内开关为:DZ20-225/3,漏电保护器为:DZ20L-250/32)、塔式起重机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.95,cosa=0.6,tga=1.33I=Kx ×Pe/(1.732×Ue×cosa)=0.95×42/(1.732×0.38×0.6)=101.04Aii)选择导线选择导线为:XV3×35+2×10iii)选择电气设备选择箱内开关为:DZ20-160/3,漏电保护器为:DZ20L-160/3(2)、1号干线电缆及开关的选择:i)计算电流:Kx=0.6,cosa=0.9I = Kx ×ΣPe/(1.732×Ue×Cosa) =133.706Aii)选择电缆选择电缆为:XV3×50+2×16选择分箱内开关为:DZ20-160/3,漏电保护器为:DZ20L-160/3 5、2号干线线路上导线截面及分配箱、开关箱内电气设备选择: (1)、各机具导线截面及开关箱内电气设备选择:1)、卷扬机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.95,cosa=0.6,tga=1.33I=Kx ×Pe/(1.732×Ue×cosa)=0.95×7.5/(1.732×0.38×0.6)=18.04Aii)选择导线选择导线为:XV3×2.5+2×2.5iii)选择电气设备选择箱内开关为:DZ5-20/3,漏电保护器为:DZ12le-60/32)、平板式振动机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.9,cosa=0.7,tga=1.02I=Kx ×Pe/(1.732×Ue×cosa)=0.9×1.1/(1.732×0.38×0.7)=2.15Aii)选择导线选择导线为:XV3×1.5+2×1.5iii)选择电气设备选择箱内开关为:DZ5-20/3,漏电保护器为:DZ12le-60/33)、灰浆搅拌机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.9,cosa=0.55,tga=1.52I=Kx ×Pe/(1.732×Ue×cosa)=0.9×2.2/(1.732×0.38×0.55)=5.47Aii)选择导线选择导线为:XV3×1.5+2×1.5iii)选择电气设备选择箱内开关为:DZ5-20/3,漏电保护器为:DZ12le-60/34)、插入式振动机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.9,cosa=0.7,tga=1.02I=Kx ×Pe/(1.732×Ue×cosa)=0.9×1.1/(1.732×0.38×0.7)=2.15Aii)选择导线选择导线为:XV3×1.5+2×1.5选择箱内开关为:DZ5-20/3,漏电保护器为:DZ12le-60/35)、木工圆锯导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.8,cosa=0.6,tga=1.33I=Kx ×Pe/(1.732×Ue×cosa)=0.8×3/(1.732×0.38×0.6)=6.08Aii)选择导线选择导线为:XV3×1.5+2×1.5iii)选择电气设备选择箱内开关为:DZ5-20/3,漏电保护器为:DZ12le-60/36)、真空吸水泵导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.85,cosa=0.8,tga=0.75I=Kx ×Pe/(1.732×Ue×cosa)=0.85×5.5/(1.732×0.38×0.8)=8.88Aii)选择导线选择导线为:XV3×1.5+2×1.5iii)选择电气设备选择箱内开关为:DZ5-20/3,漏电保护器为:DZ12le-60/37)、套丝切管机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.8,cosa=0.6,tga=1.33I=Kx ×Pe/(1.732×Ue×cosa)=0.8×1/(1.732×0.38×0.6)=2.03Aii)选择导线选择导线为:XV3×1.5+2×1.5iii)选择电气设备选择箱内开关为:DZ5-20/3,漏电保护器为:DZ12le-60/3(2)、2号干线电缆及开关的选择:i)计算电流:Kx=0.5,cosa=0.9I = Kx ×ΣPe/(1.732×Ue×Cosa) =18.065Aii)选择电缆选择电缆为:XV3×2.5+2×2.5 iii)选择电气设备6、3号干线线路上导线截面及分配箱、开关箱内电气设备选择: (1)、各机具导线截面及开关箱内电气设备选择:1)、钢筋调直机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.85,cosa=0.7,tga=1.02I=Kx ×Pe/(1.732×Ue×cosa)=0.85×5.5/(1.732×0.38×0.7)=10.15Aii)选择导线选择导线为:XV3×1.5+2×1.5iii)选择电气设备选择箱内开关为:DZ5-20/3,漏电保护器为:DZ12le-60/32)、钢筋切断机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.85,cosa=0.7,tga=1.02I=Kx ×Pe/(1.732×Ue×cosa)=0.85×7/(1.732×0.38×0.7)=12.91Aii)选择导线选择导线为:XV3×1.5+2×1.5iii)选择电气设备选择箱内开关为:DZ5-20/3,漏电保护器为:DZ12le-60/33)、交流电焊机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.85,cosa=0.4,tga=2.29,铭牌暂载率=0.5,容量=23.4kVA计算功率: Pe = Sn· cosa =0.5(1/2)× 23.4 × 0.4=6.62kWI=Kx ×Pe/(1.732×Ue×cosa)=0.85×6.62/(1.732×0.38×0.4)=21.37Aii)选择导线选择导线为:XV3×2.5+2×2.5iii)选择电气设备选择箱内开关为:DZ5-50/3,漏电保护器为:DZ12le-60/34)、交流电焊机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.85,cosa=0.4,tga=2.29,铭牌暂载率=0.5,容量=76kVA计算功率: Pe = Sn· cosa =0.5(1/2)× 76 × 0.4=21.50kWI=Kx ×Pe/(1.732×Ue×cosa)=0.85×21.50/(1.732×0.38×0.4)=69.42A选择导线为:XV3×16+2×6iii)选择电气设备选择箱内开关为:DZ15-100/3,漏电保护器为:DZ15le-100/35)、钢筋弯曲机导线截面及开关箱内电气设备选择:i)计算电流:Kx=0.85,cosa=0.7,tga=1.02I=Kx ×Pe/(1.732×Ue×cosa)=0.85×3/(1.732×0.38×0.7)=5.53Aii)选择导线选择导线为:XV3×1.5+2×1.5iii)选择电气设备选择箱内开关为:DZ5-20/3,漏电保护器为:DZ12le-60/3(2)、3号干线电缆及开关的选择:i)计算电流:Kx=0.7,cosa=0.9I = Kx ×ΣPe/(1.732×Ue×Cosa) =135.783Aii)选择电缆选择电缆为:XV3×50+2×16iii)选择电气设备选择分箱内开关为:DZ20-160/3,漏电保护器为:DZ20L-160/3 五、绘制临时供电施工图六、Ⅱ区用电设计计算书1、总的计算负荷计算,总箱同期系数取 K m = 0.6有功功率:∑=av m c P K P有功功率-利用系数法负荷计算 无功功率:∑=av m c Q K Q无功功率-利用系数法负荷计算 视在功率:22c c c Q P S +=视在功率-利用系数法负荷计算 计算电流:r c c U S I 3=计算电流-利用系数法负荷计算 总的有功功率P c = K m ×ΣP av =0.6×(81.00+42.75+1.98+5.94+3.96+9.60+18.70+0.80+18.28+5.63)=113.184 kW 总的无功功率Q c = K m ×ΣQ av=0.6×(82.62+56.86+2.02+9.03+4.04+12.77+14.03+1.06+41.86+12.89)=142.308 k Var 总的视在功率S c = (P c 2+Q c 2)1/2 = (113.1842+142.3082)1/2 = 181.830kV.A总的计算电流计算I c = S c /(1.732×U r ) = 181.830/1.732×0.38=276.270 A2、选择变压器:变压器容量计算公式如下:其中 P 0 ── 变压器容量(kVA);1.05 ── 功率损失系数; cos ── 用电设备功率因素,一般建筑工地取0.75。

相关文档
