TCL液晶电视各机芯进工厂模式方法汇总(1)
TCL乐华新机型大全进入工厂调试方法
TCL乐华新机型大全进入工厂调试方法2113T调试说明概述：2113T机芯是我公司用于21英寸电视机的IIC总线控制机芯，使用三洋LA76810B单片电视机处理芯片，和三洋CPU（TCL-A01V01-A）。
由于采用IIC总线结构，多数指标的调试可通过遥控器或预先设定完成。
需要调试的部件有四个，分别是IF VCO中周、VR801、高压包上的SCREEN旋钮和FOCUS旋钮。
调试方法：本机操作菜单有二种模式：用户模式和工厂模式。
前者为用户操作而设；后者专为工厂生产或维修调试使用。
为方便调试、提高效率。
本机遥控器特设了两个快捷键：T1键（在T1状态下，无信号不关机，无蓝屏，只有雪花点）和工厂模式键。
注：本机按一下遥控器T1键进入“T1”状态，在该状态下，无信号不关机，并且无蓝屏（生产线老化时可采用该状态），再按一下T1键，进入“BUS OPEN”状态，即本机IIC BUS状态关闭，用于白平衡调整。
2165H4调试说明概述：UOC LEADER机芯是采用PHILIPS公司的超级单片TDA9370设计而成。
（TDA9370集成了MCU与TV PROCESSER）调试方法：进入工厂调整模式的方法：按遥控器上的“D-MODE”键；或把VOLUME减到0后再按住主机面板上的“VOLUME－”键，同时按三下“0”键。
退出工厂模式的方法：按“显示”即可。
25V1、N25K1、N25K2、N25K3、25B2/S22、29A1、29V1、S29K1、29B1/S22、S29B2/S22 调试说明34V1、S34A1、S34A1、AT34266B/S概述:以上机型是我公司采用了东芝TMPA8829CPN超级单片电视处理芯片开发的机型。
TMPA8829CPN21N1芯片是东芝公司开发的第一代超级单片，功能强大，线路非常简洁，PCB排版紧凑，并且实现了VCO无调整化。
机芯采用I2C总线控制，调试工作可以通过遥控器来完成，白平衡调整可以使用自动调试仪器。
TCL乐华VST59机芯液晶工厂总线进入和调试

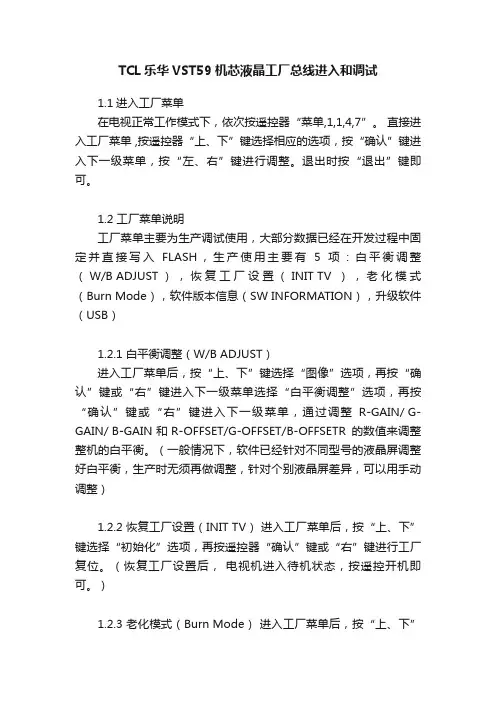

TCL乐华VST59机芯液晶工厂总线进入和调试1.1进入工厂菜单在电视正常工作模式下，依次按遥控器“菜单,1,1,4,7”。
直接进入工厂菜单 ,按遥控器“上、下”键选择相应的选项，按“确认”键进入下一级菜单，按“左、右”键进行调整。
退出时按“退出”键即可。
1.2 工厂菜单说明工厂菜单主要为生产调试使用，大部分数据已经在开发过程中固定并直接写入FLASH，生产使用主要有5项：白平衡调整（W/B ADJUST），恢复工厂设置（INIT TV ），老化模式（Burn Mode），软件版本信息（SW INFORMATION），升级软件（USB）1.2.1 白平衡调整（W/B ADJUST）进入工厂菜单后，按“上、下”键选择“图像”选项，再按“确认”键或“右”键进入下一级菜单选择“白平衡调整”选项，再按“确认”键或“右”键进入下一级菜单，通过调整R-GAIN/ G-GAIN/ B-GAIN 和 R-OFFSET/G-OFFSET/B-OFFSETR的数值来调整整机的白平衡。
（一般情况下，软件已经针对不同型号的液晶屏调整好白平衡，生产时无须再做调整，针对个别液晶屏差异，可以用手动调整）1.2.2 恢复工厂设置（INIT TV）进入工厂菜单后，按“上、下”键选择“初始化”选项，再按遥控器“确认”键或“右”键进行工厂复位。
（恢复工厂设置后，电视机进入待机状态，按遥控开机即可。
）1.2.3 老化模式（Burn Mode）进入工厂菜单后，按“上、下”键选择“老化模式”选项，再按“确认”键或“右”键即可进入老化模式。
（用按键板关机后，再开机时电视机会自动退出老化模式。
直接关电源再开机不能退出老化模式）1.2.4 软件信息（SW INFORMATION）进入工厂菜单后，按“上、下”键选择“软件信息”选项，再按“确认”键进入下一级菜单可查看“MANTIS NO，屏型号，升级程序名，板卡型号，CHECKSUM”等信息。
1. 2. 5升级软件（Software Update）插入存有软件的U盘，软件的文件名必须是“bin_v59.bin”（U 盘必须插在USB端口）。
TCL彩电总线进入方法大全

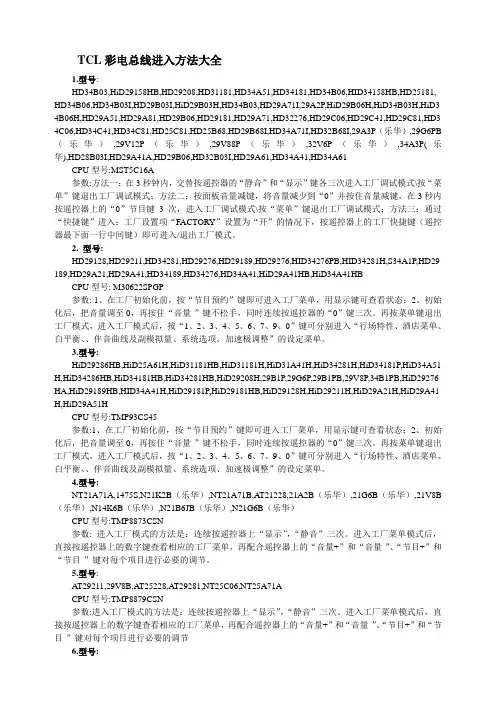

TCL彩电总线进入方法大全1.型号:HD34B03,HiD29158HB,HD29208,HD31181,HD34A51,HD34181,HD34B06,HID34158HB,HD25181, HD34B06,HD34B03I,HD29B03I,HiD29B03H,HD34B03,HD29A71I,29A2P,HiD29B06H,HiD34B03H,HiD3 4B06H,HD29A51,HD29A81,HD29B06,HD29181,HD29A71,HD32276,HD29C06,HD29C41,HD29C81,HD3 4C06,HD34C41,HD34C81,HD25C81,HD25B68,HD29B68I,HD34A71I,HD32B68I,29A3P（乐华）,29G6PB （乐华）,29V12P（乐华）,29V88P（乐华）,32V6P（乐华）,34A3P(乐华),HD28B03I,HD29A41A,HD29B06,HD32B03I,HD29A61,HD34A41,HD34A61CPU型号:MST5C16A参数:方法一：在3秒钟内，交替按遥控器的“静音”和“显示”键各三次进入工厂调试模式\按“菜单”键退出工厂调试模式；方法二：按面板音量减键，将音量减少到“0”并按住音量减键，在3秒内按遥控器上的“0”节目键3次，进入工厂调试模式\按“菜单”键退出工厂调试模式；方法三：通过“快捷键”进入：工厂设置项“FACTORY”设置为“开”的情况下，按遥控器上的工厂快捷键（遥控器最下面一行中间键）即可进入/退出工厂模式。
2. 型号:HD29128,HD29211,HD34281,HD29276,HD29189,HD29276,HID34276PB,HID34281H,S34A1P,HD29 189,HD29A21,HD29A41,HD34189,HD34276,HD34A41,HiD29A41HB,HiD34A41HBCPU型号: M30622SPGP参数: 1、在工厂初始化前，按“节目预约”键即可进入工厂菜单，用显示键可查看状态；2、初始化后，把音量调至0，再按住“音量-”键不松手，同时连续按遥控器的“0”键三次。
各种液晶电视驱动板进入工程模式(维修调整模式)方法汇总
长虹：MENU->0816东芝：1：开机状态下，按一次遥控器的Mute键，然后按住遥控器的Mute键的同时按电视机的Menu键，即可进入工程菜单。
2：按遥控器的9键，看Self Check菜单第2行Time就是电视机的使用时间；按遥控器的信号源选择键（每按一次变一种颜色），可在黑、白、红、黄、蓝、绿等全屏纯色画面上查看坏点情况。
3：关机就可推出工程菜单。
松下：1：把音量关到零2：按遥控器上的menu键，屏幕上出现菜单，进入设置，在定时关机那项随便选择一个时间3：同时按下遥控器上的呼出钮和电视上的频道减（-）键，屏幕上出现service 14：再同时按下遥控器上的静音键和电视上的频道减键，屏幕上出现service 25：按下数字键3即可6：屏幕上出现英文hour（小时），下面的就是工作时间7：关机退出。
飞利浦电视：1：开机，按遥控062596+屏显，不必理会选台画面。
2：任意一数字键，进入工程菜单。
3：要退出工程菜单，遥控关机即可。
索尼：待机状态下，按顺序按下列键：“屏显”、“5”、“音量+”，进入菜单。
LG：同时按住遥控器上的menu和机器上的menu，大约3秒后出现工程菜单。
三星：1：将电视进入待机状态2：依次按下遥控器上的“ 显示键”、“项目键”、“静音键”、“电源键”，即进入工程模式。
第一项就是电视的使用时间。
3：关闭电源就可以退出工程模式。
夏普：1：打开液晶电视(非待机状态)，然后直接按屏幕上方的电源键关掉。
2：同时按住和“Volume -”键和"TV/VIDEO"，然后按电源键打开，“Volume -”键和"TV/VIDIO"，一直不能松手，直到屏幕左上方出现"K"字样松手，3：再同时按“Volume -”和“CH -”按钮，然后放开，工程菜单出现。
（所有操作都可以不用遥控器，只用屏幕顶上的按键）海信：菜单－声音设置里，选择平衡，然后输入0532，即可进入工程模式。
液晶电视机进入工厂模式方法

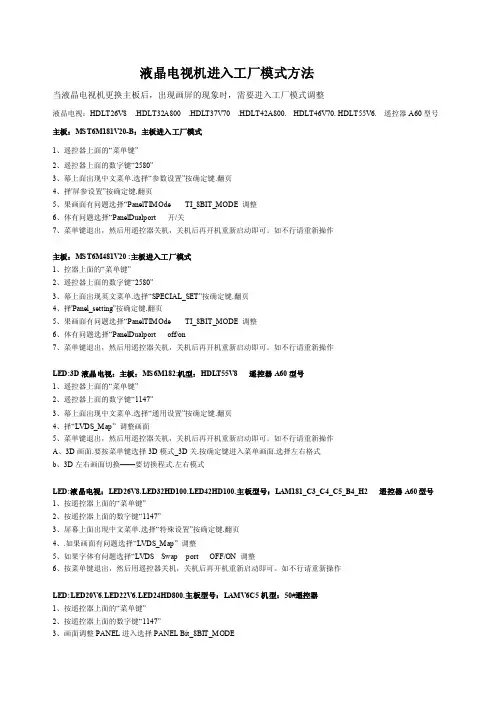

液晶电视机进入工厂模式方法当液晶电视机更换主板后，出现画屏的现象时，需要进入工厂模式调整液晶电视：HDLT26V8 .HDLT32A800 .HDLT37V70 .HDLT42A800. HDLT46V70. HDLT55V6. 遥控器A60型号主板：MST6M181V20-B：主板进入工厂模式1、遥控器上面的“菜单键”2、遥控器上面的数字键“2580”3、幕上面出现中文菜单.选择“参数设置”按确定键.翻页4、择'屏参设置”按确定键.翻页5、果画面有问题选择“Pa nelTIMOde TI_8BIT_MODE 调整6、体有问题选择“PanelDualport 开/关7、菜单键退出，然后用遥控器关机，关机后再开机重新启动即可。
如不行请重新操作主板：MST6M481V20 :主板进入工厂模式1、控器上面的“菜单键”2、遥控器上面的数字键“2580”3、幕上面出现英文菜单.选择“SPECIAL_SET”按确定键.翻页4、择'Panel_setting”按确定键.翻页5、果画面有问题选择“PanelTIMOde TI_8B IT_MODE 调整6、体有问题选择“PanelDualport off/on7、菜单键退出，然后用遥控器关机，关机后再开机重新启动即可。
如不行请重新操作LED:3D液晶电视：主板：MS6M182:机型：HDLT55V8 遥控器A60型号1、遥控器上面的“菜单键”2、遥控器上面的数字键“1147”3、幕上面出现中文菜单.选择“通用设置”按确定键.翻页4、择“LVDS_Map” 调整画面5、菜单键退出，然后用遥控器关机，关机后再开机重新启动即可。
如不行请重新操作A、3D画面.要按菜单键选择3D模式_3D关.按确定键进入菜单画面.选择左右格式b、3D左右画面切换——要切换程式.左右模式LED:液晶电视：LED26V8.LED32HD100.LED42HD100.主板型号：LAM181_C3_C4_C5_B4_H2 遥控器A60型号1、按遥控器上面的“菜单键”2、按遥控器上面的数字键“1147”3、屏幕上面出现中文菜单.选择“特殊设置”按确定键.翻页4、.如果画面有问题选择“LVDS_Map” 调整5、如果字体有问题选择“LVDS Swap port OFF/ON 调整6、按菜单键退出，然后用遥控器关机，关机后再开机重新启动即可。
各种液晶电视进入工程模式(维修调整模式)方法
各种液晶电视进入工程模式（维修调整模式）方法东芝：1：开机状态下，按一次遥控器的Mute键，然后按住遥控器的Mute键的同时按电视机的Menu2：按遥控器的9键，看Self Check菜单第2行Time就是电视机的使用时间；按遥控器的信号颜色），可在黑、白、红、黄、蓝、绿等全屏纯色画面上查看坏点情况。
3：关机就可推出工程菜单。
松下：1：把音量关到零2：按遥控器上的menu键，屏幕上出现菜单，进入设置，在定时关机那项随便选择一个时间3：同时按下遥控器上的呼出钮和电视上的频道减（-）键，屏幕上出现service 14：再同时按下遥控器上的静音键和电视上的频道减键，屏幕上出现service 25：按下数字键3即可6：屏幕上出现英文hour（小时），下面的就是工作时间7：关机退出。
飞利浦电视：1：开机，按遥控062596+屏显，不必理会选台画面。
2：任意一数字键，进入工程菜单。
3：要退出工程菜单，遥控关机即可。
索尼：待机状态下，按顺序按下列键：“屏显”、“5”、“音量+”，进入菜单。
LG：同时按住遥控器上的menu和机器上的menu，大约3秒后出现工程菜单。
三星：1：将电视进入待机状态2：依次按下遥控器上的“ 显示键”、“项目键”、“静音键”、“电源键”，即进入工程模式。
第一项3：关闭电源就可以退出工程模式。
夏普：1：打开液晶电视(非待机状态)，然后直接按屏幕上方的电源键关掉。
2：同时按住和“Volume -”键和"TV/VIDEO"，然后按电源键打开，“Volume -”键和"TV/VI 屏幕左上方出现"K"字样松手，3：再同时按“Volume -”和“CH -”按钮，然后放开，工程菜单出现。
（所有操作都可以不用遥海信：菜单－声音设置里，选择平衡，然后输入0532，即可进入工程模式。
创维：音量关完，然后按住音量减再用遥控按屏显进入工程菜单。
（注意：进入工程菜单里面的参数千万不能乱动）。
TCL各机芯进入工厂模式汇总
TCL各机芯进入工厂模式汇总1、机芯：小三洋解码LA768**进入工厂模式方法：设定菜单:先打开普通遥控器后，从印刷板中找到印有D-mode 相对应的位置键增加一导电橡胶，直接按此键可进入“工厂模式”，注意设定菜单只有当MENU03菜单中ENGINEER OPTIOR 项设置为1 时，才能进入04 以后的设定菜单; 调试菜单: 按住电视机面板音量键减0，且保持按住不放手；同时按遥控器上“0”键频道三次，必须在1.5 秒之内完成，即可进入工厂菜单的各项目调整。
(注：21”遥控器按D-mode 键出现一条亮线时，可与V-KILL 键交换位置)。
进入酒店模式方法：没有酒店功能2、机芯：小三洋解码LA768**东芝解码TB123*进入工厂模式方法：按住主机“音量减”键，待音量标尺退到“0”时同时按一下遥控器上“显示”键，屏幕右上角显示“S”机进入调整状态。
按数字键1，2，3，5，8，0 选项，用音量加减和节目加减调整，待机键存储退出.进入酒店模式方法：没有酒店功能3、机芯：大/小三洋单片LA769**/ Y22 /SUOC进入工厂模式方法：本机遥控器特设了两个快捷键：T1 键（在T1 状态下，无信号不关机，无蓝屏，只有雪花点）和工厂模式键（D 模）。
一个快捷复合键，V-KILL（一条亮线，在进D 模式后按静音键就可以进入工厂模式）。
进入酒店模式方法：连续按遥控器上的“显示”键及数字键6157 即可进入酒店模式（2 秒内）。
按“节目增/减”键选择酒店菜单调整项，按“声音增/减”减设置功能。
4、机芯：泰鼎75HZ / 如画彩电DPTV进入工厂模式方法：按住面板上的“音量减”键，将音量减到0 按住不放，同时按节目“加或减”键。
就能进入工厂模式，按“菜单”键进去调整项目，按“节目”加减键移项目、按“音量”加减键改变参数值，按“菜单”/“待机”退出工厂模式。
进入酒店模式方法：没有酒店功能5、机芯：75HZ 如画彩电DPTV进入工厂模式方法：首先，增加遥控器上的两个胶键。
TCL彩电总线进入方法大全
TCL彩电总线进入方法大全1.型号:HD34B03,HiD29158HB,HD29208,HD31181,HD34A51,HD34181,HD34B06,HID34158HB,HD25181, HD34B06,HD34B03I,HD29B03I,HiD29B03H,HD34B03,HD29A71I,29A2P,HiD29B06H,HiD34B03H,HiD3 4B06H,HD29A51,HD29A81,HD29B06,HD29181,HD29A71,HD32276,HD29C06,HD29C41,HD29C81,HD3 4C06,HD34C41,HD34C81,HD25C81,HD25B68,HD29B68I,HD34A71I,HD32B68I,29A3P（乐华）,29G6PB （乐华）,29V12P（乐华）,29V88P（乐华）,32V6P（乐华）,34A3P(乐华),HD28B03I,HD29A41A,HD29B06,HD32B03I,HD29A61,HD34A41,HD34A61CPU型号:MST5C16A参数:方法一：在3秒钟内，交替按遥控器的“静音”和“显示”键各三次进入工厂调试模式\按“菜单”键退出工厂调试模式；方法二：按面板音量减键，将音量减少到“0”并按住音量减键，在3秒内按遥控器上的“0”节目键3次，进入工厂调试模式\按“菜单”键退出工厂调试模式；方法三：通过“快捷键”进入：工厂设置项“FACTORY”设置为“开”的情况下，按遥控器上的工厂快捷键（遥控器最下面一行中间键）即可进入/退出工厂模式。
2. 型号:HD29128,HD29211,HD34281,HD29276,HD29189,HD29276,HID34276PB,HID34281H,S34A1P,HD29 189,HD29A21,HD29A41,HD34189,HD34276,HD34A41,HiD29A41HB,HiD34A41HBCPU型号: M30622SPGP参数: 1、在工厂初始化前，按“节目预约”键即可进入工厂菜单，用显示键可查看状态；2、初始化后，把音量调至0，再按住“音量-”键不松手，同时连续按遥控器的“0”键三次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MS88／C
L32M61B
MS88B MS89机芯
LCD42M61R L42M61F L40M9HBD
MS68
MS96(A) MS19\A MS91C MC77 MST9U19
L32M9
L42E9FR L42M71D LH: M08、M12； TCL: N8、N6
MST9E88 H系列 GM21
LH: M09、M10； 音量打到15,在三秒内按遥控器上红，绿，蓝，黄 键进入工厂菜单，按菜单键退出工厂模式。 TCL：N9、N5 LCD3026H LCD20B66 进入主菜单,按节目-键选中特殊功能项,再按9735
备注:当屏幕出现"P"时,说明机器工厂快捷键开启,此时关闭此功能即可；当屏幕出现"Ｗ"时, 说明机器进入了老化模式,关闭此功能即可；当机器出现彩色不对、控制错乱、儿童锁等一些奇 怪现象时，可以进入工厂菜单复位试试．并注意有些机型有几种复位方法！
退出工厂菜单：关机再开机后菜单 界面中的工厂菜单消失
GC32
ROWA HTV276C
LCD20P03
பைடு நூலகம்
按遥控器“menu”菜单之后，接着按数字”56978“ 键，进入工厂菜单模式.
MT00、MT01、MT02 MT35、MT38、MT62
按“菜单”键进入主 菜单，再按3210 音量减到0，按静音， 9735 遥控器上的ＭＥＮＵ键弹出主菜单界面后，连续按遥控器上的数字键“７９１５”，接着退出主菜单，随 后再次进入主菜单，此时在主菜单界面中出现“ＦＡＣＴＯＲＹ”选项，选择该选项就进入了工厂菜单页 酒店菜单:音量0，按静音 音量减小到0，按静音 建，然后按显示，在显示 建，然后按9735（任 状态下，按6157，直接进 工厂菜单常见英文 意情况有效）进入工 \中文对照： 入酒店菜单。Chip 厂菜单 Debug--Hotel选项为ON时 有效。
TCL LCD各机芯进工厂模式方法
机芯 MS18 典型机型 LCD32K73 进工厂模式方法 备注1 备注2 备注3 备注4 备注5 进设计D模式菜单:在工厂 进售后S模式菜单:音 WARM-UP: 工厂老化开 FACTORY MODE HOTKEY为 按PRODUCTING菜单SHOP项操作，可 音量关到0，在对比度 模式Factory ON后在对比 量关到0，在对比度 关。设为ON时机器不会待机且屏 ON时，按"回看"键直接进 对程序进行复位.如出现程序错乱 下按9735 入工厂菜单且屏幕显示 度下按1950。 下按9705 幕显示"W" 等现象可进行此项操作. "P" RESET USER DATA:程 AGING MODE0："0"为正常模式,"1" 将音量减小到0，按静 序复位, 清除工厂信 FACT-KEY 工厂快捷键开关正常情 SYSTEM INITIAL系统初始 为老化模式，无信号保持蓝屏显 音建，然后按9735 息,如出现程序错乱 况设置为OFF状态,当为"ON"时屏 化,如出现程序错乱等现 示，不进入待机模式 （任意情况有效） 幕显示"P" 象可进行此项操作 等现象可进行此项操 且屏幕显示"W" 作. 工 RESET USER DATA:程序复位, 清除 FACTORY MODE HOTKEY为ON时，按 WARM-UP: 音量关到0，在对比度 SYSTEM DATA INIT： "回看"键直接进入工厂菜单且屏 厂老化开关。设为ON时机 所有的工厂信息如出现程序错乱等 下按9735 系统复位 器不会待机且屏幕显示 幕显示"P" 现象可进行此项操作. "W" 音量减小到0，将光标停在对比度，按“9+7+3+5 选择“EEPROM ADJUST”项，再按音量加键进行系统EEPROM设置及初始化完后进行交流关/开机1 ” 次 研发设计菜单:TV音量为 进入酒店菜单方法： TV音量为0时,光标停 0时,光标停在对比度项按 按显示键，在两秒内 在对比度项按9736 1950 输入6、1、5、7， 音量减小到0，按“菜 FACTORY MODE HOTKEY为 选中＂SHOP＂进行出厂设置复位，即初始化每台机器的出厂状态．WARM_UP为老化模式开关， 单”键，将光标停在 ON时，按"回看"键直接进 OFF时上电直接开机并且TV无信号也不会自动关机，且屏幕左下角有一个＂W＂字符。 对比度，按“9+7+3+5 入工厂菜单且屏幕显示 ” "P" 遥控器上的MENU键，再按1950,即可弹出Factory TV音量为0时,光标停 在对比度项按9736 光标停在主菜单对比 度项按9735 按出子菜单（按遥控 器上MENU键），接着 按遥控器上的8202 工 NVM RESET :程序复位, 清除所有 选中＂SHOP＂进行出 FACTHOTKEY 工厂快捷键开关正常 WARM-UP: 厂设置复位，即初始 情况设置为OFF状态,当为"ON"时 厂老化开关。设为ON时机 的工厂信息如出现程序错乱等现象 器不会待机且屏幕显示 化到出厂状态． 屏幕显示"P" 可进行此项操作. "W" 当画面出现异常（如画面偏色、比较暗、比较亮等异常现象）可进入工厂模式菜单进行复位， 复位方法是：选工厂模式菜单上最后一项（RESET），按遥控器上的右键确定，过10秒钟左右， 画面消失回到电视信号状态下，表示工厂已复位，复位后电视信号要重新收台才能收到电视信 号。
LCD40B66-P
FOUNCTION:创立; VERSION:查看软件版本号； LANGUANE:菜单语言; LOCK:锁 WHITEBALANCE:白平衡
SHOP：初始化; RESET：复位; HOTEL：宾馆; KEY：按键
Power：电源; MODE：模式; Software update：软件升 级;FACT（FACTORY）-KEY：工 厂快捷开关
