电气图里电缆标注的符号是什么意思TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】电气图中BV-3*6 SC25 FC/0.8m是sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管BV----聚氯乙烯绝缘（铜芯）电线3*6---共3根，每根电线规格为6平方毫米（铜芯截面积）SC25--上述电线穿入标称直径25mm的钢管（厚壁焊接钢管）FC----敷设在地面或地板下0.8m--敷设（埋设）深度，一般设计不须这么标注（施工规范要求）CE-沿顶板面明敷WE-沿墙面明敷WC-沿墙体暗敷FC-沿地面暗敷CC-沿顶板暗敷CT-沿桥架敷设一RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘ ↙ 涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗ ↖ 石油膏填充*市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗ ↖自承式HYA-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。

电缆符号及意义

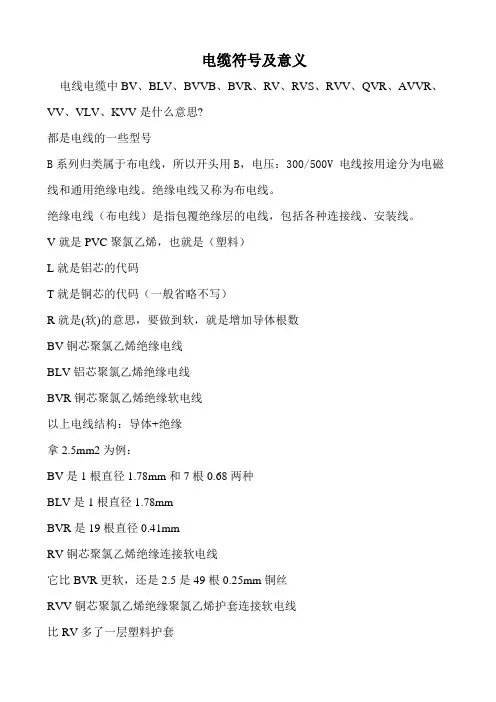

电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。

绝缘电线又称为布电线。

绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。

V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。

说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。

这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。

常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。

护套线的可分为硬护套线和软护套线两种。

根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。

YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。

电缆符号及意义

电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。

绝缘电线又称为布电线。

绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。

V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。

说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。

这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。

常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。

护套线的可分为硬护套线和软护套线两种。

根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。

YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。

电线电缆中常用符号的意义

RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明
AVVR聚氯乙烯护套安装用软电缆
SBVV HYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用
RV、RVP聚氯乙烯绝缘电缆
RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆
SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用
JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
二
1）类别：H——市内通信电缆
HP——配线电缆
HJ——局用电缆
（2）绝缘：Y——实心聚烯烃绝缘
YF——泡沫聚烯烃绝缘
YP——泡沫／实心皮聚烯烃绝缘
（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套
BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用
RIB音箱连接线（发烧线）
KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量
SFTP双绞线传输电话、数据及信息网
UL2464电脑连接线
VGA显示器线
SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）
YJV22-3*95，铜导体，交联聚乙烯绝缘，双钢带铠装，聚氯乙烯护套。
敷设方式
穿焊接钢管敷设SC
穿电线管敷设MT
穿硬塑料管敷设PC
穿阻燃半硬聚氯乙烯管敷设FPC
电缆桥架敷设CT
金属线槽敷设MR
塑料线槽敷设PR
钢索敷设M
穿聚氯乙烯塑料波纹电线管敷设KPC
穿金属软管敷设CP
直接埋设DB
电缆沟敷设TC

电线电缆中常用符号的意义

BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用
RIB音箱连接线（发烧线）
KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量
SFTP双绞线传输电话、数据及信息网
UL2464电脑连接线
VGA显示器线
SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）
YJV22-3*95，铜导体，交联聚乙烯绝缘，双钢带铠装，聚氯乙烯护套。
敷设方式
穿焊接钢管敷设SC
穿电线管敷设MT
穿硬塑料管敷设PC
穿阻燃半硬聚氯乙烯管敷设FPC
电缆桥架敷设CT
金属线槽敷设MR
塑料线槽敷设PR
钢索敷设M
穿聚氯乙烯塑料波纹电线管敷设KPC
穿金属软管敷设CP
直接埋设DB
电缆沟敷设TC
混凝土排管敷设CR
SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用
JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
二
1）类别：H——市内通信电缆
HP——配线电缆
HJ——局用电缆
（2）绝缘：Y——实心聚烯烃绝缘
YF——泡沫聚烯烃绝缘
YP——泡沫／实心皮聚烯烃绝缘
（3）内护层：A——涂塑乙烯护套
V——聚氯乙烯护套
（4）特征：T——石油膏填充
G——高频隔离
C——自承式
（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层
33——单层细钢丝铠装聚乙烯被层
43——单层粗钢丝铠装聚乙烯被层
53——单层钢带皱纹纵包铠装聚乙烯外被层
553——双层钢带皱纹纵包铠装聚乙烯外被层
暗敷设在墙内WC

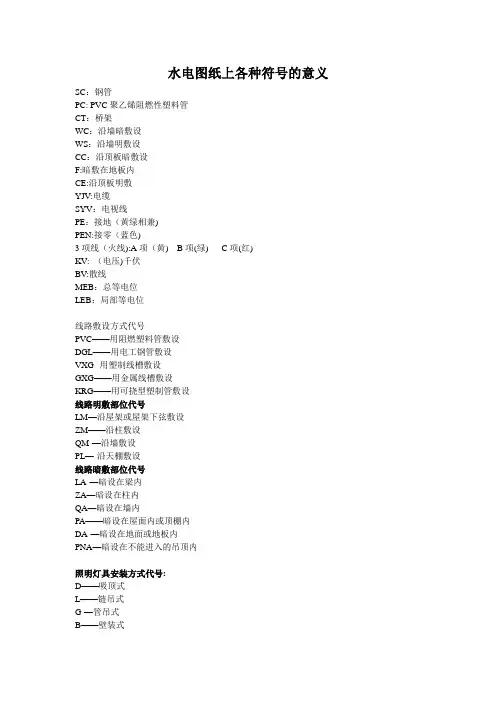

水电图纸上各种符号的意义

水电图纸上各种符号的意义SC：钢管PC: PVC聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS：沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV：电视线PE：接地（黄绿相兼)PEN:接零（蓝色)3项线（火线):A项（黄) B项(绿) C项(红)KV: （电压)千伏BV:散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG--用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM-—沿墙敷设PL—-沿天棚敷设线路暗敷部位代号LA-—暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA-—暗设在地面或地板内PNA—暗设在不能进入的吊顶内照明灯具安装方式代号:D——吸顶式L——链吊式G-—管吊式B——壁装式R-—嵌入式BR—墙壁内安装配电线路的标注方法:a—-b（c×d）e—-f其中：a--回路编号b--导线型号c——导线根数d—-导线截面e-—敷设方式及穿管管径f-—敷设部位灯具吸顶安装标注方法：其中:a--灯数b——型号或编号c—-每盏照明灯具的灯泡个数d--灯泡容量，We—-灯泡安装高度,mf-—安装方式L-—光源种类，白炽灯或荧光灯如何识别配电图以及上面电器符号配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有：ZR-YJV—4*25+1＊16-CT—SC80—ACCZR 表示阻燃YJV——交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4＊25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV（2*6+E6)SC20-C:BV：是聚氯乙烯绝缘电线2*6+E6):是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管,暗敷“LGJ185/25"LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积,这种型号应该是用于110KV的输电线路在插座中:L—-—-火线、N——-—零线、G——-地线、插座内部有此符号标识。

电缆符号表示

型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电气设计图纸中符号表示大全

电气设计图纸中符号表示大全在电气图纸中用英文符号表示的线管敷设方式，总结了一些常用的符号表示含义。

一、导线穿管表示SC-焊接钢管MT-电线管MR-金属线槽M-钢索PR-塑料线槽RC-镀锌钢管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架CP-金属软管二、导线敷设方式表示BE-沿屋架，梁BC-暗敷在梁内CLC-暗敷在柱内CE-沿天棚顶敷设CC-暗敷在天棚顶内DB-直埋F-地板及地坪下WC-暗敷在墙内WE-沿墙明敷SCE-吊顶内敷设SR-沿钢索TC-电缆沟三、灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P塑壳断路器的两种型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同。

YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM1、型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。
