电线及按钮的颜色标准
电工接线颜色标准
电工接线颜色标准电工接线颜色标准是为了规范电气设备的安装和维护，保障人身和设备的安全。
在电气工程中，不同颜色的电线代表着不同的电压等级和功能，正确使用和识别这些颜色是非常重要的。
本文将介绍电工接线颜色标准的相关知识，希望能够帮助大家更好地理解和应用这些标准。
首先，我们来看一下常见的电工接线颜色及其含义。
在国际上，通常使用以下颜色来表示不同的电压等级和功能：1. 黑色，黑色电线通常表示中性线，也就是零线，用于回路电流的返回。
2. 棕色，棕色电线通常表示线路的相线，用于传输电流。
3. 灰色，灰色电线通常表示保护线，用于接地或者保护设备。
4. 蓝色，蓝色电线通常表示中性线，也就是零线，用于回路电流的返回。
5. 黄色/绿色，黄绿双色电线通常表示接地线，用于连接设备的金属外壳或者其他可导电的部分。
6. 红色，红色电线通常表示特殊用途线，用于特定设备或者特殊功能。
除了以上基本颜色外，有些国家和地区还会采用其他颜色来表示不同的电压等级和功能，因此在进行电气设备的安装和维护时，需要根据当地的标准来选择和使用电线颜色。
在实际的电气工程中，正确使用电工接线颜色标准非常重要。
首先，正确的颜色标识可以帮助电工快速准确地识别电线的功能和电压等级，避免错误连接和操作。
其次，符合标准的电线颜色可以提高设备的可靠性和安全性，减少因为错误接线而引起的事故和故障。
因此，电工在进行接线时务必严格遵守颜色标准，不得随意更改或混淆电线颜色。
另外，对于一些特殊情况，比如在老旧设备的维修和改造中，有时会出现电线颜色与标准不符的情况。
在这种情况下，电工需要特别注意对电线进行标识，清晰地标注其功能和用途，避免混淆和错误连接。
总的来说，电工接线颜色标准是电气工程中非常重要的一部分，正确使用和理解这些标准对于保障设备和人身安全至关重要。
电工在进行接线时，务必严格遵守颜色标准，确保电线连接正确可靠。
同时，对于特殊情况需要特别注意对电线进行标识，避免混淆和错误连接。
GB按钮指示灯颜色规范
中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色中华人民共和国国家标准电工成套装置中的指示灯和按钮的颜色GB2682-81 1范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。
2目的统一指示灯和按钮颜色的使用意义，保障人身安全，便于操作与维修。
3辅助的表征单靠颜色不能表征操作功能或运行状态时，可在器件上或器件的近旁，补加必要的图形符号或文字符号。
有要求时，可在指示灯发出带色的定光或闪光信息的同时，再预补加音响信号（包括附有解除音响的执行按钮）。
4统一的规定4．1可用颜色指示灯用红、黄、绿、蓝和白色；按钮用红、黄、绿、蓝、黑、白和灰色。
4．2选色原则依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后所反映的信息来选色。
4．3闪光信息的作用4．3．1进一步引起注意；4．3．2须立即采取行动；4．3．3反映出的信息不符合指令的要求；4．3．4表示变化过程（在过程中发闪光）。
亮与灭的时间比，一般是在1：1至4：1之间选取。
较优先的信息，使用较高的闪烁频率。
5指示灯的颜色5．1光亮信息的作用5．1．1指示：借以引起操作者的注意，或指示操作者应作的某种操作；5．1．2执行：借以反映某个指令、某种状态、某些条件、或某类演变，正在执行或已被执行。
5．2颜色的指令含义指示灯的颜色及其含义表16按钮的颜色“停止”、“继电”或“事故”用红色钮；“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮；一钮双用的“起动”与“停止”或“通电”与“继电”；交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；“复位”单一功能的，用蓝、黑、白或灰色钮；同时有“停止”或“断电”功能的，用红色钮。
7灯光按钮7．1类型灯光按钮的类型7．2第5条和第6条的规定，同样适用于灯光按钮。
当选色有困难时，允许使用白色。
电线接线颜色，黑色、棕色、红、橙、黄、绿、紫、灰、白色、粉红色、青绿色
电线接线颜色，黑色、棕色、红、橙、黄、绿、紫、灰、白色、粉红色、青绿色家庭插排的三种接线，黄绿地，棕火蓝零，接两根线的话接棕和蓝就行，红火蓝零，排插最好也正常接火线和零线。
因为排插有三孔插，孔的话是左零右火，一些电器如果是三孔线的话，其实电源模块里有个模块偷工减料的话，不是正常接线的插座，会造成机器外壳带电。
在我国电气行业的相关规范中，关于导线的颜色区分有着明文规定，红色为火线色标，蓝色、绿色或黑色为零线色标，黄绿彩线为地线色标。
国家标准是按照左零，右火，中接地，规定下面是零线和火线，插头上通常都有标识，“L”（标志字母为"L"Live Wire），代表火线，“N”（标志字母为"N"Naught wire），代表零线。
使用中千万不要将零线端和定位用的地线端连在一起，即使家里或单位的三线插座中没有接地，也最好使用三线电源插头和三线插座。
连接灯等设备的开关中，火线接开关，零线直接进入，地线接底板或设备的外壳!目前家庭用电一般采用五线制五线入户，即红、黄、绿、蓝、地线（地线是黄绿双色线）五线。
国家标准是红、黄、绿是火线，蓝色是零线；地线是黄绿双色线。
火线颜色有三种，有时楼层不同火线颜色不同，通常房间里开发商原来是什么颜色的线，电路改造时就对应什么颜色的火线。
一般来说，只要求母线必须遵循相色的规定；相色规定：A相为黄色，B相为绿色，C相为红色，中性线（即零线）为淡蓝色，保护中性线（地线）为黄绿双色。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。
电线用于三相交流电系统连接，以A相——黄色（Y或YE）、B 相——绿色（G或GN）及C相——红色（R或RD）来区分，用于零线N——淡蓝色（B或BU），用于保护线PE——黄绿双色（Y/G或YE/GN，或者Y&G、YE&GN）。
直流系统用电线，正极+——棕色（BN）、负极- ——蓝色（BU），直流中间点电线淡蓝色（BU）。
国标电源线标准颜色
国标电源线标准颜色国标电源线标准颜色是指在电源线的制造和使用过程中，按照国家标准规定的颜色来进行标识，以确保电源线的正确连接和使用安全。
根据国家标准，电源线的标准颜色是非常重要的，因为它们可以帮助我们正确地识别和连接电源线，避免错误使用导致的安全事故。
下面我们将详细介绍国标电源线标准颜色的相关内容。
首先，国标电源线标准颜色包括蓝色、棕色和黄绿色三种颜色。
其中，蓝色代表零线，棕色代表火线，黄绿色代表接地线。
这三种颜色的标识是根据国家标准GB 5023.3-1997《导线和电缆的额定电压450/750V及以下的电线》中的规定来确定的，这也是我国电源线标准颜色的基本规定。
其次，国标电源线标准颜色的使用是有严格的要求的。
在电源线的制造和使用过程中，必须严格按照国家标准的规定来使用标准颜色进行标识。
这样可以确保电源线在制造、安装和维护过程中的正确识别和连接，从而保障电气设备的安全使用。
另外，国标电源线标准颜色的重要性不言而喻。
正确识别和连接电源线是保障电气设备安全使用的前提条件，而标准颜色的使用可以有效地避免因错误连接导致的安全事故。
因此，国标电源线标准颜色的规定对于保障电气设备的安全使用具有重要意义。
此外，国标电源线标准颜色的应用范围也是非常广泛的。
不仅适用于家用电器、工业设备等各类电气设备的电源线，也适用于建筑物、电力设施等各类电气工程中电源线的标识和连接。
因此，国标电源线标准颜色的规定对于各类电气设备和工程的安全使用都具有普遍适用性。
最后，国标电源线标准颜色的规定是需要严格执行的。
在电源线的制造、安装和维护过程中，必须严格按照国家标准的规定来使用标准颜色进行标识，禁止使用其他颜色或混淆标识。
只有这样，才能确保电源线的正确识别和连接，保障电气设备的安全使用。
总之，国标电源线标准颜色是电源线制造和使用过程中的重要内容，它的正确使用对于保障电气设备的安全使用具有重要意义。
我们在使用电源线的过程中，应当严格遵守国家标准的规定，正确识别和连接电源线，确保电气设备的安全使用。

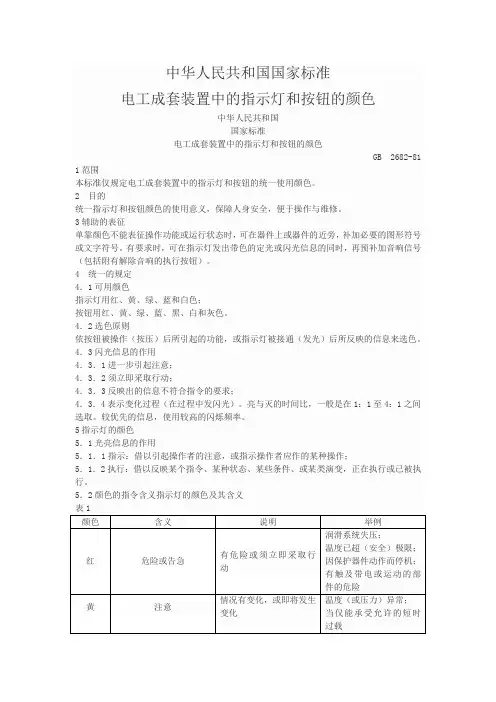

标准36-电工成套装置中的指示灯和按钮的颜色 GB 2682-81
黑灰白
无特定用意
除单功能的“停止”或“断电”按钮外的任何功能
7灯光按钮
7．1类型
灯光按钮的类型
按钮的类型
灯灭
灯亮
a
颜色不变
b
无特定颜色（非彩色）
任何一种颜色
c
无特定颜色（非彩色）
不同颜色（每种颜色都有各自的灯）
7．2第5条和第6条的规定，同样适用于灯光按钮。当选色有困难时，允许使用白色。
7．3灯光按钮的信息作用
7．3．1指示：通过钮上的灯亮，告知操作者需按压该灯亮的按钮，以完成某种操作。按压后，灯灭，以反映某个指令已被执行。当需要引起操作者注意时（如警报），可采用闪光的灯光按钮，该钮被按压后，可变闪光为定光。在引起警报的原因未被排除前，固定光不灭。
7．3．2执行：按压灭灯的按钮后，该钮上的灯亮，以反映某个指令已被执行（直至解除执
机器准备起动
蓝
按需要指定用意
除红、黄、绿三色之外的任何指定用意
遥控指示；
选择开关在“设定”
位置
白
无特定用意
任何用意。例如：不能确切地用红、黄、绿时，以及用作“执行”时
6 按钮的颜色
“停止”、“继电”或“事故”用红色钮；
“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮；
一钮双用的“起动”与“停止”或“通电”与“继电”；
交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；
按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；
“复位”单一功能的，用蓝、黑、白或灰色钮；
同时有“停止”或“断电”功能的，用红色钮。

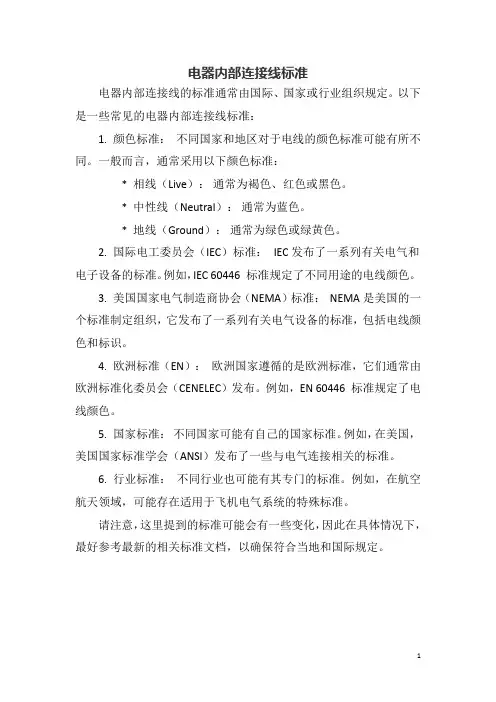

电器内部连接线标准
电器内部连接线标准
电器内部连接线的标准通常由国际、国家或行业组织规定。
以下是一些常见的电器内部连接线标准：
1. 颜色标准：不同国家和地区对于电线的颜色标准可能有所不同。
一般而言，通常采用以下颜色标准：
* 相线（Live）：通常为褐色、红色或黑色。
* 中性线（Neutral）：通常为蓝色。
* 地线（Ground）：通常为绿色或绿黄色。
2. 国际电工委员会（IEC）标准：IEC发布了一系列有关电气和电子设备的标准。
例如，IEC 60446 标准规定了不同用途的电线颜色。
3. 美国国家电气制造商协会（NEMA）标准：NEMA是美国的一个标准制定组织，它发布了一系列有关电气设备的标准，包括电线颜色和标识。
4. 欧洲标准（EN）：欧洲国家遵循的是欧洲标准，它们通常由欧洲标准化委员会（CENELEC）发布。
例如，EN 60446 标准规定了电线颜色。
5. 国家标准：不同国家可能有自己的国家标准。
例如，在美国，美国国家标准学会（ANSI）发布了一些与电气连接相关的标准。
6. 行业标准：不同行业也可能有其专门的标准。
例如，在航空航天领域，可能存在适用于飞机电气系统的特殊标准。
请注意，这里提到的标准可能会有一些变化，因此在具体情况下，最好参考最新的相关标准文档，以确保符合当地和国际规定。
1。
电气设备工程中的颜色规范要求详解
电气设备工程中的颜色规范要求详解在电气设备工程中，颜色规范是一项非常重要的要求。
准确的使用颜色可以帮助工程师和技术人员快速识别、判断和处理相关电气设备。
本文将详细解释电气设备工程中的颜色规范要求，包括导线、标识、灯光和设备的使用。
一、导线颜色规范要求导线是电气设备中最常见的元件之一，它们的颜色有特定的意义和用途。
根据国际电工委员会（IEC）的颜色编码规定，常用的导线颜色规范如下：1. 相线：蓝色代表中性线，棕色或者红色代表火线，而黄绿相间的颜色通常表示地线。
2. 控制线：绿色或者绿黄相间的颜色用于连接地线，灰色用于控制线。
3. 信号线：常见的信号线颜色包括橙色、黄色和白色。
二、设备标识颜色规范要求在电气设备工程中，设备标识的颜色也有一定的规范要求。
根据国际标准化组织（ISO）的相关标准，设备标识的颜色规范如下：1. 紧急停止按钮：红色，以突出其紧急性和重要性。
2. 启动按钮：绿色，表示设备可以启动。
3. 停止按钮：黄色，表示设备需要停止。
4. 警告标识：黄色，用于表示潜在的危险或注意事项。
5. 禁止标识：红色，用于表示禁止进入或操作。
三、灯光颜色规范要求在电气设备工程中，灯光的颜色也有特定的用途和含义。
常用的灯光颜色规范如下：1. 绿色灯光：表示设备正常工作或可启动。
2. 红色灯光：表示设备停止工作或有故障。
3. 黄色灯光：表示设备处于待机状态或需要注意。
4. 蓝色灯光：表示设备处于运行状态或可操作。
四、设备使用颜色规范要求在电气设备工程中，设备的外观颜色也可能有一定的规范要求。
这是为了方便人们识别和区分不同类型的设备。
一些常见的颜色规范要求如下：1. 交流电设备：通常为灰色。
2. 直流电设备：通常为黑色。
3. 高压设备：通常为橙色或者红色。
4. 低压设备：通常为绿色或者蓝色。
5. 控制设备：通常为黄色或者灰色。
以上只是一些常见的颜色规范要求，不同的国家和地区可能会有些许差异，因此在具体的工程项目中，还需要根据当地的标准和要求进行相应的调整。
电气设备颜色国标
电气设备颜色国标电气设备颜色国标是指在电力系统中，为了标识不同种类的电气设备和信号状态，采用特定的颜色作为标准。
这一标准旨在提高运维人员和使用者对电气设备的识别和区分能力，以确保电力系统的安全稳定运行。
根据国际电工委员会（IEC）和国内标准，电气设备颜色国标主要包括以下几种颜色和对应的含义：1. 红色：红色通常表示警示，用于标识高危险的情况或设备。
例如，红色可以用于表示高压区域、危险接触、紧急停车按钮等。
2. 黄色：黄色用于表示警告，标识潜在的危险或需要注意的情况。
例如，黄色可以用于表示警告标志、隔离开关、注意事项等。
3. 绿色：绿色通常表示正常运行或安全状态。
例如，绿色可以用于表示电源开关、正常信号、安全出口等。
4. 蓝色：蓝色用于表示信息或命令。
通常用于表示开关按钮、信息标识、操作说明等。
5. 白色和黑色：白色通常用于表示中性或接地，黑色通常用于表示无特殊标识的设备。
除了以上基本颜色，还有一些特定颜色用于特殊情况的标识，例如：1. 橙色：橙色通常用于表示临时设备或停工状态。
2. 紫色：紫色通常用于表示计量设备或仪表。
在实际应用中，电气设备的颜色标识需要具体根据实际情况和标准要求进行设置。
电力系统的不同部分、不同种类的设备，甚至不同的国家和地区都可能有不同的颜色标识标准。
电气设备颜色国标的遵守对于电力系统的正常运行至关重要。
正确的颜色标识可以帮助运维人员区分设备，识别潜在的危险并采取相应的安全措施。
同时，对于使用者来说，了解电气设备的颜色国标可以帮助他们更好地理解设备的用途和特点，正确操作和维护设备。
在进行电力系统设计、安装和维护过程中，必须严格按照电气设备颜色国标的要求来进行。
此外，相关人员也应受到专业培训，掌握正确的颜色标识知识，以提高电力系统的安全性和可靠性。
总而言之，电气设备颜色国标是电力系统中重要的标识体系，它通过特定的颜色标识帮助人们区分不同种类的设备和信号状态，保障电力系统运行的安全和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工接线标准
1、紧固接线用力要适中，防止用力过大将螺栓螺母滑扣，发现已滑扣的螺栓螺母及时更换，严禁将就作业。
2、用螺丝刀紧固或松动螺丝时，必须用力使螺丝刀顶紧螺丝，然后再进行紧固或松动，防止螺丝刀与螺丝打滑，造成螺丝损伤不易拆装，尤其是挂箱内的常用空开。
3、发现难于拆卸的螺栓螺母，不要鲁莽行事，防止造成变形更难于拆卸，应给予适当敲打，或加螺丝松动剂、稀盐酸等稍后再进行拆卸。
4、不要用老虎钳紧固或松动螺栓螺母，以防造成损坏，用活口扳手时要调整好开口，防止将螺栓螺母损坏变形，造成不易拆装。
5、同一接线端子允许最多接两根相同类型及规格的导线。
6、易松动或易接触不良的接线端子，导线接头必须以“？”型紧固在接线端子上，增加接触面积及防止松动。
7、导线接头或线鼻子互相连接时，中间严禁加装非铜制或导电性能不好的垫片。
8、导线接头连接时，要求接触面光滑且无氧化现象，接线鼻子或铜排相接时，可在接触表面清理干净后涂抹导电膏，然后再进行紧固。
9、接临时线时，单根导线软线的要求接线头对折一次，然后接到空开下口；单芯硬线要以“？”型接到空开下口。
10、30KW及以上电机接线，要求电机出线和连接电机的电缆导线之间不允许跨接导电性能不好的垫片，如镀锌螺母、平垫、弹簧垫等。
11、使用绝缘胶带缠绕电缆或其他要保护绝缘的设备时，绝缘层要以压置1/2 的比例从一端缠绕到另一端，且至少往返一来回
中华人民共和国
国家标准
电工成套装置中的导线颜色
电工成套装置中的导线颜色
GB 2681—81
1范围
本标准系为在电工成套装置中以导线颜色来标志电路，或依电路去选择导线颜色的统规定。
2目的本标准的目的是统一各种颜色的标定含义。
并依裸导线（包括母线）或绝缘导线的颜色识别电路。
3依导线颜色标志电路时
3.1 黑色：装置和设备的内部布线。
3.2 棕色：直流电路的正极。
3.3 红色：三相电路的C 相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅
管的阴极。
3.4 黄色：三相电路的A 相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
3.5 绿色：三相电路的B 相。
3.6 蓝色：直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管
的阳极。
3.7 淡蓝色：三相电路的零线或中性线；直流电路的接地中线。
3.8 白色：双向可控硅管的主电极；无指定用色的半导体电路。
3.9 黄和绿双色（每种色宽约15〜100毫米交替贴接）：安全用的接地线。
3.10 红、黑色并行：用双芯导线或双根绞线连接的交流电路。
4依电路选择导线颜色时
4.1 交流三相电路的A 相：黄色；
B 相：绿色；
C 相：红色；零线或中性
线：淡蓝色；安全用的接地
线：黄和绿双色。
4.2 用双芯导线或双根绞线连接的交流电路：红黑色并行。
4.3 直流电路的正极：棕色；负极：蓝色；接地中线：淡蓝色。
4.4 半导体电路的半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；
阴极：红色。
可控硅管的阳极：蓝色；
控制极：黄色；
阴极：红色。
双向可控硅管的控制极：黄色；
主电极：白色。
4.5 整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
4.6 具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
4.1 注：对于某种产品（如船舶电器）的母线，如国际上已有指定的国际标准，且与第和4.3 条
的规定有差异时，亦允许按该
国际标准所规定的色标进行标色。
中华人民共和国
国家标准
电工成套装置中的指示灯和
按钮的颜色
GB 2682-81
1 范围本标准仅规定电工成套装置中的指示灯和按钮的统一使用颜色。
2 目的统一指示灯和按钮颜色的使用意义，保障人身安全，便于操作与维修。
3辅助的表征单靠颜色不能表征操作功能或运行状态时，可在器件上或器件的近旁，补加必要的图形符号或文字符号。
有要求时，可在指示灯发出带色的定光或闪光信息的同时，再预补加音响信号
（包括附有解除音响的执行按钮）。
4统一的规定
4．1 可用颜色
指示灯用红、黄、绿、蓝和白色；按钮用红、黄、绿、蓝、黑、白和灰色。
4．2 选色原则依按钮被操作（按压）后所引起的功能，或指示灯被接通（发光）后所反映的信息来选色。
4．3 闪光信息的作用
4．3．1 进一步引起注意；
4．3．2 须立即采取行动；
4．3．3 反映出的信息不符合指令的要求；
4．3．4 表示变化过程（在过程中发闪光）。
亮与灭的时间比，一般是在1:1至4: 1之间选取。
较优先的信息，使用较高的闪烁频率。
5指示灯的颜色
5. 1光亮信息的作用
5. 1. 1指示：借以引起操作者的注意，或指示操作者应作的某种操作；
5 . 1. 2执行：借以反映某个指令、某种状态、某些条件、或某类演变，正在执行或已被执行。
5 . 2颜色的指令含义
指示灯的颜色及其含义表1
6按钮的颜色
“停止”、“继电”或“事故”用红色钮;
“起动”或“通电”优先用绿色钮，允用黑、白或灰色钮;
一钮双用的“起动”与“停止”或“通电”与“继电”；
交替按压后改变功能的，既不能用红色钮，亦不能用绿色钮，而应用黑、白或灰色钮；
按时运动，抬时停止运动（如点动、微动），应用黑、白、灰或绿色钮，最好是黑色钮，而不能用红色钮；
“复位”
单一功能的，用蓝、黑、白或灰色钮；
同时有“停止”或“断电”功能的，用红色钮。
按钮的颜色及其含义表2
7灯光按钮
7. 1类型
灯光按钮的类型
7. 2第5条和第6条的规定，同样适用于灯光按钮。
当选色有困难时，允许使用白色。
7. 3灯光按钮的信息作用
7 . 3. 1指示：通过钮上的灯亮，告知操作者需按压该灯亮的按钮，以完成某种操作。
按压后，灯灭，以反映某个指令已被执行。
当需要引起操作者注意时（如警报），可采用闪光的灯光按钮，该钮被按压后，可变闪光为定光。
在引起警报的原因未被排除前，固定光不灭。
7 . 3. 2执行：按压灭灯的按钮后，该钮上的灯亮，以反映某个指令已被执行（直至解除执行后，方准将灯熄灭）。
当按压后，钮上若发出闪光的灯亮，则反映某个指令或某类演变正在执行。
完成执行后，须自动地使闪光变为定光。
7 . 4灯光按钮不得用作事故按钮。
附录
指示灯的选色示例。
