ICT TestJet 测试方法介绍
ICT测试原理及程式简介
Pins Test - Syntax
nodes "A" nodes "B" nodes "C" nodes "D" !nodes "E” nodes ”F" nodes ”G"
! node capacitively isolated
Pins Test Called from
testplan
Pins test的预定义 sub Set_Custom_Option …… global Off, Pretest, Failure
公司: TRI (Test Research Inc.)德律科技
產地: 台灣
TRI 8001測試畫面
工作條件
電源:3Ø AC 220V-245V, 50/60 Hz±5%
氣壓: 4－6KGF／ CM2
公司: TRI (Test Research Inc.)德律科技 產地: 台灣
TRI 518測試操作畫面
Fixture
Printed Circuit Board
R1
Vacuum Gasket
Support Plate
Test Probe Probe Plate
Personality Pin Fixture Frame
Alignment Plate
Probe to Pin Wiring
Stimulus Response
Agilent 3070 TestHead
Anatomy of the Agilent Medalist 3070
Slot 1
Bank 2
Pin 1 78
Bank 1
-
Slot 1
ICT测试原理与程式简介
ICT测试原理与程式概述ICT（In-Circuit Test）是一种常用的电子元件测试方法，用于验证电路板的连通性和功能性。
本文将介绍ICT测试的原理和程式的编写方法。
ICT测试原理ICT测试通过在电路板上插入一组测试探针，以测量电路板上各个连接点的电性参数。
测试探针连接到一个特殊的测试设备上，该设备通过向测试点施加电压、测量电流或者执行其他测试操作来判断设备是否正常工作。
ICT测试的主要步骤如下： 1. 设计测试夹具：根据电路板的布局和连接点的位置，设计并制造适合的测试夹具。
2. 设计测试程序：使用特定的测试软件，编写测试程式。
测试程式包含了一系列的测试命令和断言，用于验证电路板的各个功能是否正常。
3. 连接测试夹具：将电路板放置在测试夹具上，并使用夹具将测试探针连接到电路板的各个测试点上。
4. 执行测试程序：运行测试软件，执行测试夹具中的测试程序，并记录测试结果。
5. 分析测试结果：根据测试结果来判断电路板是否满足设计要求。
ICT测试程式测试程式是ICT测试的核心部分，它包含了一系列指令和断言，用于验证电路板的功能和性能。
下面是一个简单的示例：1. 设置测试参数：- 设置电压输入为3.3V- 设置测试时钟频率为1MHz2. 测试点A:- 施加电压到测试点A- 测量电流- 如果电流大于阈值，则测试通过；否则测试失败3. 测试点B:- 施加电压到测试点B- 测量电压- 如果电压在指定范围内，则测试通过；否则测试失败4. 测试点C:- 施加信号并记录响应时间- 如果响应时间小于指定时间，则测试通过；否则测试失败5. 结束测试在上述示例中，每个测试点都有相应的测试步骤和判断条件。
测试程式会自动执行这些测试步骤，并根据判断条件来确定测试结果。
通过编写不同的测试步骤和判断条件，可以对电路板的各个功能进行全面的测试。
ICT测试程式编写方法编写ICT测试程式的首要任务是理解电路板的设计和功能。
然后根据设计要求，确定需要测试的功能模块和相应的测试步骤。

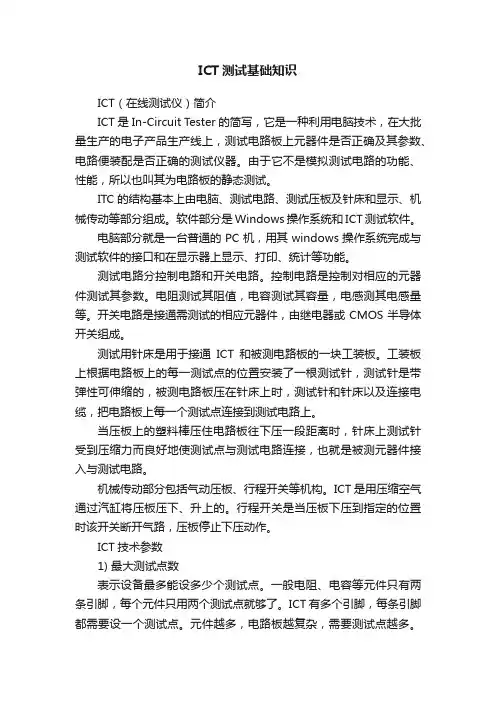

ICT测试基础知识
ICT测试基础知识ICT（在线测试仪）简介ICT是In-Circuit Tester 的简写，它是一种利用电脑技术，在大批量生产的电子产品生产线上，测试电路板上元器件是否正确及其参数、电路便装配是否正确的测试仪器。
由于它不是模拟测试电路的功能、性能，所以也叫其为电路板的静态测试。
ITC的结构基本上由电脑、测试电路、测试压板及针床和显示、机械传动等部分组成。
软件部分是Windows操作系统和ICT测试软件。
电脑部分就是一台普通的PC机，用其windows操作系统完成与测试软件的接口和在显示器上显示、打印、统计等功能。
测试电路分控制电路和开关电路。
控制电路是控制对相应的元器件测试其参数。
电阻测试其阻值，电容测试其容量，电感测其电感量等。
开关电路是接通需测试的相应元器件，由继电器或CMOS半导体开关组成。
测试用针床是用于接通ICT和被测电路板的一块工装板。
工装板上根据电路板上的每一测试点的位置安装了一根测试针，测试针是带弹性可伸缩的，被测电路板压在针床上时，测试针和针床以及连接电缆，把电路板上每一个测试点连接到测试电路上。
当压板上的塑料棒压住电路板往下压一段距离时，针床上测试针受到压缩力而良好地使测试点与测试电路连接，也就是被测元器件接入与测试电路。
机械传动部分包括气动压板、行程开关等机构。
ICT是用压缩空气通过汽缸将压板压下、升上的。
行程开关是当压板下压到指定的位置时该开关断开气路，压板停止下压动作。
ICT技术参数1) 最大测试点数表示设备最多能设多少个测试点。
一般电阻、电容等元件只有两条引脚，每个元件只用两个测试点就够了。
ICT有多个引脚，每条引脚都需要设一个测试点。
元件越多，电路板越复杂，需要测试点越多。
因此，测试仪需要足够多的测试点数。
目前ICT的最大测试点数可达2048点，已足够用了。
2) 可测试的元器件种类早期的ICT只可以测试开、短路，电阻、电容、电感、二极管等较少种类的元器件，经不断改进，现在ICT已可以测试三极管、稳压管、光耦、IC等多种元器件。

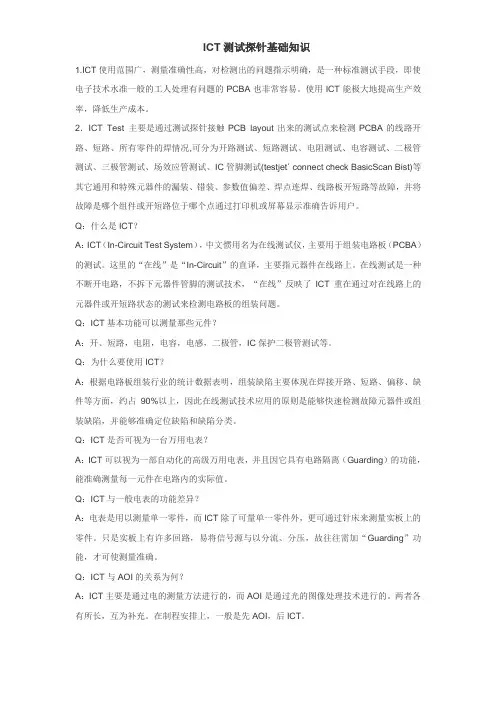

ICT测试探针基础知识
ICT测试探针基础知识1.ICT使用范围广，测量准确性高，对检测出的问题指示明确，是一种标准测试手段，即使电子技术水准一般的工人处理有问题的PCBA也非常容易。
使用ICT能极大地提高生产效率，降低生产成本。
2．ICT Test 主要是通过测试探针接触PCB layout出来的测试点来检测PCBA的线路开路、短路、所有零件的焊情况,可分为开路测试、短路测试、电阻测试、电容测试、二极管测试、三极管测试、场效应管测试、IC管脚测试(testjet` connect check BasicScan Bist)等其它通用和特殊元器件的漏装、错装、参数值偏差、焊点连焊、线路板开短路等故障，并将故障是哪个组件或开短路位于哪个点通过打印机或屏幕显示准确告诉用户。
Q：什么是ICT？A：ICT（In-Circuit Test System），中文惯用名为在线测试仪，主要用于组装电路板（PCBA）的测试。
这里的“在线”是“In-Circuit”的直译，主要指元器件在线路上。
在线测试是一种不断开电路，不拆下元器件管脚的测试技术，“在线”反映了ICT重在通过对在线路上的元器件或开短路状态的测试来检测电路板的组装问题。
Q：ICT基本功能可以测量那些元件？A：开、短路，电阻，电容，电感，二极管，IC保护二极管测试等。
Q：为什么要使用ICT？A：根据电路板组装行业的统计数据表明，组装缺陷主要体现在焊接开路、短路、偏移、缺件等方面，约占90%以上，因此在线测试技术应用的原则是能够快速检测故障元器件或组装缺陷，并能够准确定位缺陷和缺陷分类。
Q：ICT是否可视为一台万用电表？A：ICT可以视为一部自动化的高级万用电表，并且因它具有电路隔离（Guarding）的功能，能准确测量每一元件在电路内的实际值。
Q：ICT与一般电表的功能差异？A：电表是用以测量单一零件，而ICT除了可量单一零件外，更可通过针床来测量实板上的零件。
只是实板上有许多回路，易将信号源与以分流、分压，故往往需加“Guarding”功能，才可使测量准确。

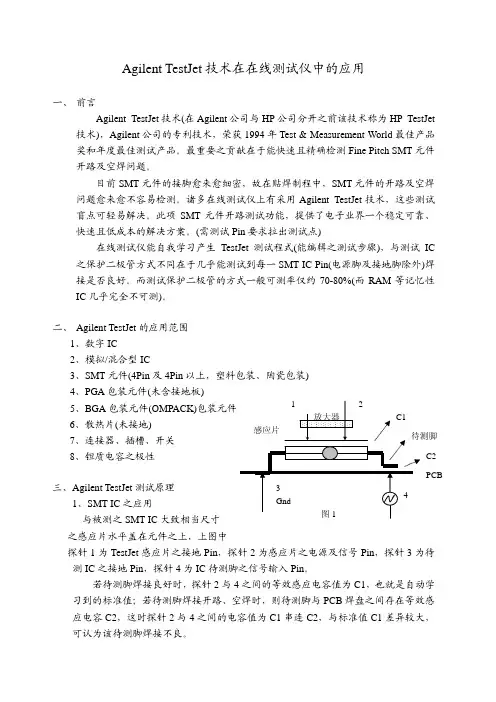

ICT Tes et 测试方法介绍
Agilent TestJet技术在在线测试仪中的应用一、前言Agilent TestJet技术(在Agilent公司与HP公司分开之前该技术称为HP TestJet 技术)，Agilent公司的专利技术，荣获1994年Test & Measurement World最佳产品奖和年度最佳测试产品。
最重要之贡献在于能快速且精确检测Fine Pitch SMT元件开路及空焊问题。
目前SMT元件的接脚愈来愈细密，故在贴焊制程中，SMT元件的开路及空焊问题愈来愈不容易检测。
诸多在线测试仪上有采用Agilent TestJet技术，这些测试盲点可轻易解决。
此项SMT元件开路测试功能，提供了电子业界一个稳定可靠、快速且低成本的解决方案。
(需测试Pin要求拉出测试点)在线测试仪能自我学习产生TestJet测试程式(能编辑之测试步骤)，与测试IC 之保护二极管方式不同在于几乎能测试到每一SMT IC Pin(电源脚及接地脚除外)焊接是否良好。
而测试保护二极管的方式一般可测率仅约70-80%(而RAM等记忆性IC几乎完全不可测)。
二、Agilent TestJet的应用范围1、数字IC2、模拟/混合型IC3、SMT元件(4Pin及4Pin以上，塑料包装、陶瓷包装)4、PGA包装元件(未含接地板)5、BGA包装元件(OMPACK)包装元件6、散热片(未接地)7、连接器、插槽、开关8、钽质电容之极性三、Agilent TestJet测试原理1、SMT IC之应用与被测之SMT IC大致相当尺寸之感应片水平盖在元件之上，上图中探针1为TestJet感应片之接地Pin，探针2为感应片之电源及信号Pin，探针3为待测IC之接地Pin，探针4为IC待测脚之信号输入Pin。
若待测脚焊接良好时，探针2与4之间的等效感应电容值为C1，也就是自动学习到的标准值；若待测脚焊接开路、空焊时，则待测脚与PCB焊盘之间存在等效感应电容C2，这时探针2与4之间的电容值为C1串连C2，与标准值C1差异较大，可认为该待测脚焊接不良。

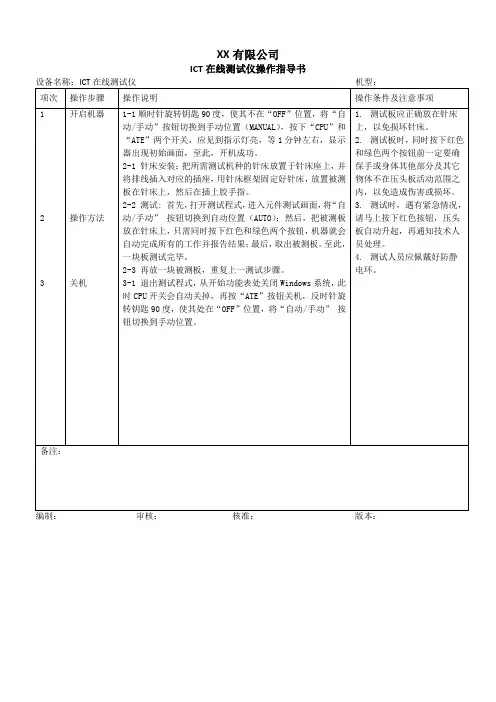

ICT在线测试仪操作指导书
2.测试板时，同时按下红色和绿色两个按钮前一定要确保手或身体其他部分及其它物体不在压头板活动范围之内，以免造成伤害或损坏。
3.测试时，遇有紧急情况，请马上按下红色按钮，压头板自动升起，再通知技术人员处理。
4.测试人员应佩戴好防静电环。
备注：
编制：审核：核准：版本：
自动完成所有的工作并报告结果；最后，取出被测板。至此，一块板测试完毕。
2-3 再放一块被测板，重复上一测试步骤。
3-1 退出测试程式，从开始功能表处关闭Windows系统，此时CPU开关会自动关掉，再按“ATE”按钮关机，反时针旋转钥匙90度，使其处在“OFF”位置，将“自动/手动” 按钮切换到手动位置。
2-1 针床安装：把所需测试机种的针床放置于针床座上，并将排线插入对应的插座，用针床框架固定好针床，放置被测板在针床上，然后在插上胶手指。
2-2 测试:首先，打开测试程式，进入元件测试画面，将“自动/手动” 按钮切换到自动位置（AUTO）；然后，把被测板放在针床上，只需同时按下红色和绿色两个按钮，机器就会
XX有限公司
ICT在线测试仪操作指导书
设备名称：ICT在线测试仪机型：
项次
操作步骤
操作说明
操作条件及注意事项
1
2
3
开启机器ห้องสมุดไป่ตู้
操作方法
关机
1-1顺时针旋转钥匙90度，使其不在“OFF”位置，将“自动/手动”按钮切换到手动位置（MANUAL），按下“CPU”和“ATE”两个开关，应见到指示灯亮，等1分钟左右，显示器出现初始画面，至此，开机成功。
ict测试原理
ICT测试原理一、概述ICT测试（In-Circuit Testing）是一种常用的电子产品测试方法，它的原理基于电路板上的器件和连接的精密测量。
通过在电路板上插入探针进行测试，可以快速有效地检测电路板上的错误和缺陷。
本文将深入探讨ICT测试的原理、应用和优缺点。
二、ICT测试原理1. 测试工步ICT测试包括以下几个主要工步： - 测试点准备：指定要测试的电路节点。
- 探针接触：将测试探针接触到待测电路节点上。
- 测量信号：对电路节点施加合适的测试信号。
- 信号检测：检测测试信号的响应，并与预期值进行比较。
- 记录结果：记录测试结果，标记通过或不通过。
2. 测试流程ICT测试的基本流程如下： 1. 打开测试机座台，将待测电路板放置在测试机的夹具上。
2. 根据设计规范和测试需求，设置测试探针的位置和参数。
3. 启动测试机，探针自动进行位置校准和接触测试点。
4. 注入测试信号，如电流或电压，通过待测电路。
5. 测试机检测并记录测试点的响应值。
6. 分析测试结果，判断电路板是否通过测试。
7. 根据测试结果，记录不合格测试点，方便后续修复或改进。
3. 测试技术ICT测试使用了多种技术来确保测试的准确性和效率，包括： - 探针技术：测试机通过特殊设计的探针接触电路板，确保灵敏度和稳定性。
- 测试信号：测试机注入合适的信号到电路板，如直流电流、正弦波等。
- 测试设备：使用专业的ICT测试仪器，如测试机、探针卡等。
- 自动化工具：通过自动化工具来提高测试效率和减少人工干预。
三、ICT测试应用ICT测试在电子产品制造和维修中具有广泛的应用，主要包括以下方面：1. 产品制造在电子产品的制造过程中，ICT测试被用于确保电路板的质量和性能。
通过对电路板上的电子器件和连线进行全面测试，可以排除生产中的错误和缺陷，提高产品的可靠性和出货率。
2. 维修和故障排除对于已经生产的电子产品，ICT测试也是重要的维修和故障排除工具。
ICT测试仪操作指导书
4.按”RESET”键,压头和下压治具上升,与底座治具分离.
5.将数据排线按1-5(37系列)或1-7(46系列)顺序插入底座治具中.(如图示)
3.定时擦拭仪器显示器和治具上的灰尘,清洁时,仪器必须处于关机状态。
4.作业过程中,必须戴防静电手环作业.
制作
XXXX
校对
核准
日期
20XX-X-XX
日期
日期
XX/XX-016-002-05
版本号
A0
受控号
02
页次
1/1
一.操作前准备
1.找出被测产品的有关技术文件资料或承认书,明确被测产品的测试项目,技术要求和测试条件
2.检查配套治具是否良好,检查仪器内部各部件是否连接良好.
Байду номын сангаас二.操作步骤:
1.将仪器电源插头插入电源插座上,再将气管连接好.
2.先后打开仪器电源和电脑电源,并按下显示器”POWER”钮.
深圳XXXX电子有限公司
SHENZHENXXXXELECTRONIC CO.,LTD
操作作业指导书
WORK INSTRUCTION SHEET
操作图示
仪器电源开关
PTI816适用
仪器电源开关
JET-300NT适用
连接数据排线
设备名称
ICT测试仪
设备型号
PTI816/JET-300NT
电脑电源钮
文件编号
6.双击显示器桌面上的ICT测试程序JET300W或PCB TEST,进入操作窗口,用鼠标单击”OPEN”钮,选择相应机型的程序打开.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Agilent TestJet技术在在线测试仪中的应用
一、前言
Agilent TestJet技术(在Agilent公司与HP公司分开之前该技术称为HP TestJet 技术)，Agilent公司的专利技术，荣获1994年Test & Measurement World最佳产品奖和年度最佳测试产品。
最重要之贡献在于能快速且精确检测Fine Pitch SMT元件开路及空焊问题。
目前SMT元件的接脚愈来愈细密，故在贴焊制程中，SMT元件的开路及空焊问题愈来愈不容易检测。
诸多在线测试仪上有采用Agilent TestJet技术，这些测试盲点可轻易解决。
此项SMT元件开路测试功能，提供了电子业界一个稳定可靠、快速且低成本的解决方案。
(需测试Pin要求拉出测试点)
在线测试仪能自我学习产生TestJet测试程式(能编辑之测试步骤)，与测试IC 之保护二极管方式不同在于几乎能测试到每一SMT IC Pin(电源脚及接地脚除外)焊接是否良好。
而测试保护二极管的方式一般可测率仅约70-80%(而RAM等记忆性IC几乎完全不可测)。
二、Agilent TestJet的应用范围
1、数字IC
2、模拟/混合型IC
3、SMT元件(4Pin及4Pin以上，塑料包装、陶瓷包装)
4、PGA包装元件(未含接地板)
5、BGA包装元件(OMPACK)包装元件
6、散热片(未接地)
7、连接器、插槽、开关
8、钽质电容之极性
三、Agilent TestJet测试原理
1、SMT IC之应用
与被测之SMT IC大致相当尺寸
之感应片水平盖在元件之上，上图中
探针1为TestJet感应片之接地Pin，探针2为感应片之电源及信号Pin，探针3为待测IC之接地Pin，探针4为IC待测脚之信号输入Pin。
若待测脚焊接良好时，探针2与4之间的等效感应电容值为C1，也就是自动学习到的标准值；若待测脚焊接开路、空焊时，则待测脚与PCB焊盘之间存在等效感应电容C2，这时探针2与4之间的电容值为C1串连C2，与标准值C1差异较大，可认为该待测脚焊接不良。
2、SMD 钽质电容极性测试(图2) 因SMD 钽质电容内部Fine 之正负极 长短存在差异，故极性反方向时C1的 数值也随之改变，即可判断。
（另注：DIP
漏电流测试法等方式测试。
）
3、连接器的测试(图3)
连接器的测试与SMT IC 测试基本相似。
当待测脚焊接良好时，探针2与3之间的等
效感应电容值为C1，也就是自动学习到的 标准值；若待测脚焊接开路、空焊时，则待 测脚与PCB 焊盘之间存在等效感应电容C2， 这时探针2与3之间的电容值为C1串连C2， 与标准值C1差异较大，可认为该待测脚焊接 不良。
4、其他散热片等的测试原理基本类似与以上几种。
