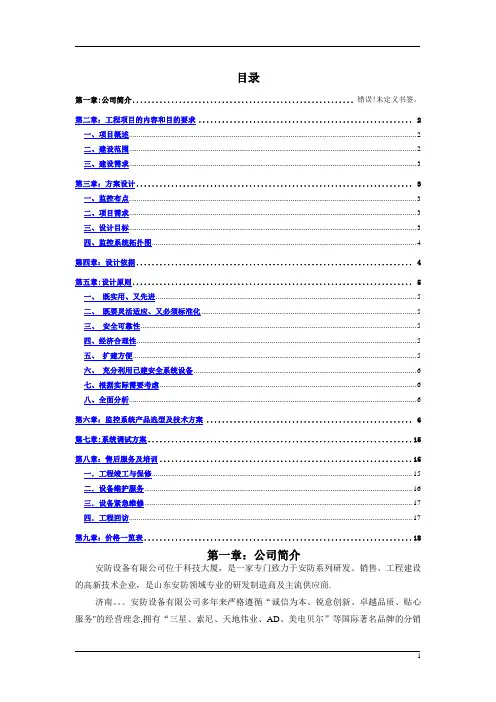

指挥中心监控方案
目录第一章:公司简介......................................................... 错误!未定义书签。
第二章：工程项目的内容和目的要求 . (2)一、项目概述 (2)二、建设范围 (2)三、建设需求 (3)第三章：方案设计 (3)一、监控布点 (3)二、项目需求 (3)三、设计目标 (3)四、监控系统拓扑图 (4)第四章：设计依据 (4)第五章:设计原则 (5)一、既实用、又先进 (5)二、既要灵活适应、又必须标准化 (5)三、安全可靠性 (5)四、经济合理性 (5)五、扩建方便 (5)六、充分利用已建安全系统设备 (6)七、根据实际需要考虑 (6)八、全面分析 (6)第六章：监控系统产品选型及技术方案 (6)第七章:系统调试方案 (15)第八章：售后服务及培训 (15)一．工程竣工与保修 (15)二．设备维护服务 (16)三．设备紧急维修 (17)四．工程回访 (17)第九章：价格一览表 (18)第一章：公司简介安防设备有限公司位于科技大厦，是一家专门致力于安防系列研发、销售、工程建设的高新技术企业，是山东安防领域专业的研发制造商及主流供应商.济南。
安防设备有限公司多年来严格遵循“诚信为本、锐意创新、卓越品质、贴心服务"的经营理念,拥有“三星、索尼、天地伟业、AD、美电贝尔”等国际著名品牌的分销权以及“阔野、山禾、宁安”等中档核心产品，公司汇聚了国内安防领域的技术和营销精英.济南.。
.安防设备有限公司的产品涵盖了数字监控、防盗报警、电子门禁、公共广播、电子巡更、智能IC卡、停车场一卡通、视频会议、楼宇对讲、综合布线等领域,为机场、银行、司法机关、政府机关、部队、看守所、监狱、高速公路、电力、电信、车站、码头、工厂、学校、医院、酒店等众多用户提供各种解决方案及工程技术服务。
经过公司全体同仁的不懈努力，济南。
.安防设备有限公司凭借高水平的技术平台、精良的产品质量、合理的价格体系及完善的服务体系,先后成功地设计、实施了各行业的上千项大小工程,在业界取得了令人瞩目的成绩，积累了丰富的经验，赢得了客户、厂商、同行及社会各界的广泛赞誉。
视频安防监控系统集成方案
视频安防监控系统集成方案目录第1章系统总体设计 (3)1.1 总体设计思路 (3)1.2 系统整体架构 (3)第2章系统集成方案 (4)2.1 视频监控系统 (4)2.1.1设计思路 (4)2.1.2拓扑结构 (4)2.1.3点位部署 (5)2.1.4传输系统 (8)2.1.5存储系统 (9)2.1.6控制系统 (17)2.1.7显示系统 (20)第1章系统总体设计1.1 总体设计思路根据国家有关部委关于安防信息化建设的指导方针政策和技术要求规定，智能化综合安防集成系统的规划建设要本着“高起点、高效率”的原则，以安防事件的事前防范、事中处理、事后分析提供有效的技术支持为基本要求，建立起“人防部署严密、物防设施完善、技术手段先进、联防协调统一、应急处置高效”的集管理、防范、控制于一体的监所安全保障体系，对各类事件做到预知、预判、预防、预警和有效处置，切实加强安全保障能力和应急处突能力。
本方案以海康威视iVMS-8300监所安防集成平台为核心，方案综合集成了视频监控、综合报警、门禁控制、监听对讲、智能分析、围墙电网、公共广播、电子巡更、智能监舍、人员定位、监外押解就医等多个安防应用子系统，通过上层综合管理系统的统一协调实现各应用子系统间的资源共享与信息互通，并与罪犯信息系统实现无缝链接，还可根据需要融合教育管理及日常办公等系统，从而达到管理便捷性、数据直观性，实现跨系统之间的数据通信和联动响应。
同时站在安防与运维管理的高度，充分利用计算机和网络技术手段，实现对监所安全防范的集中管理，从根本上提升监所安全防范能力，提高监所安全防范的整体联动响应能力和智能化管理程度，最终实现监所内各安防应用子系统的集中管理、资源共享、统筹调度，形成监所综合安防统一大平台局面。
1.2 系统整体架构智能化综合安防集成系统是一个集硬件、网络、软件等多类应用产品的综合性多功能的大型集成系统。
考虑到综合技防能力直接体现着系统管理水平，是安防信息化的重中之重，智能化综合安防集成系统集成的整体科学性就显得尤为重要。
海康威视集中监控软件电视墙服务器使用说明书
1.2 性能概述
电视墙服务器最多支持 8 块解码卡（4002MD 或者 4004MD），如果使用 4004MD 卡，在 CIF 模式下最 多可以支持 64 路 CIF 解码，在 4CIF 模式下可支持 32 路 4CIF 解码。
回放缓冲大小
可设置回放上墙时缓冲区的大小。
自动运行退出时
该选项被勾选后，电视墙服务器重新启动后自动执
的解码任务
行退出前的解码任务。
启动软解，VGA 输
该选项被勾选后，可远程控制电视墙服务器软解
系统参数
出 画面分割 监控端口 数据端口
VGA 输出。 VGA 输出的画面分割模式选择，可选择 1 画面或 者 4 画面输出。 默认为 8119，可设为 1~65535 之间未占用的端口。 默认为 9118，不可修改
电视墙画面分割模式支持 1 画面和 4 画面分割，CIF 模式对应 4 画面分割，4CIF 模式对应单画面分割。
1.3 运行环境
本系统的运行平台： 硬件环境：当前主流配置，建议使用大厂知名品牌（华硕、技嘉、微星等）PC 硬件（CPU 主频 1.5G 以上、内存 1G 以上）、 安装有百兆以上网卡、DS4002MD/DS4004MD 解码卡 注：解码卡需安装正确的驱动程序。 软件环境：Microsoft Windows 2000/XP/2003。
-6-
-2-
第二章 电视墙服务器的使用
2.1 服务器操作说明 2.1.1 主界面说明
(完整版)机房网络视频监控解决方案
机房网络视频监控解决方案第1章概述随着通信行业的发展，建立以机房为基础的综合监控系统，实现机房无人值守，是当前通信行业提高生产效益、保障安全生产的有效手段。
在调度中心建立监控中心，能够对各机房的有关数据、环境参量、图像进行监控和监视，以便能够实时、直接地了解和掌握各个机房的情况，并及时对发生的情况做出反应, 同时增强机房自身的安全防范能力，提高服务品质。
第 2章 网络拓扑图系统组成1、前端设备监控前端主要由前网络视音频服务器、摄像机（防护罩、镜头、支架）、云 台、解码器、 红外探测器及各类传感器等主要设备组成。
网络视频服务器是整个 系统中的核心设备， 实现网络化、 数字化处理工作， 它完成模拟视频监视信号的 数字采集、影像压缩、监控数据处理、报警信号的采集、网络的传输等功能。
它 可将前端的模拟信号同时处理成高清晰的实时数字图像发布到网络中， 可实现多用户同时监控相同或者不同的现第2章网络拓扑图场图像，真正做到视频共享。
第 3章 平台功能设计2、监控中心监控主要由中心服务器管理软件、集中客理客户端、 WEB 客户端、视频转发 服务器、电视墙软件等组成。
中心服务器管理软件是整个监控管理中心的核心部 分，即所有的二级分控中心及客户端软件，都必需通过中心服务器的统一认证， 才能实现对前端的网络音视频编码器的访问， 大大提高了整个系统的安全性， 并 有效的管理了整套系统。
3.1平台基础业务功能3.1.1实时监控1)通过C/S客户端和B/S 客户端，能够单画面或多画面显示实时视频图像；支持不同画面的显示方式：1、4、6、9、16 画面等方式；还可以支持6、8、10、13、14、17、22、25 画面多种规格画面的组合显示方式；用户可以选择中屏显示和全屏显示两种显示方式；2)主码流子码流切换功能：在预览列表树和预览窗口的右键菜单中添加主子码流切换功能，点击码流切换，进行主码流子码流的切换。
3)具备视频自动复位功能：即可对监控点的摄像机设定默认监视状态，正常状态下摄像机保持默认状态，在控制完成的可设定的时间段内恢复默认监视状态。
大华银行智能化视频监控联网系统方案
银行智能化监控联网系统解决方案浙江大华技术股份有限公司目录一、概述 (4)二、需求分析（根据每个银行地要求有不同） (6)2.1系统现状 (6)2.2系统功能需求 (6)2.2.1智能分析设备功能 (6)2.2.2系统兼容性 (6)2.2.3系统总体架构 (6)2.2.4电子地图管理 (6)2.2.5 DVR远程管理 (7)2.2.6语音通讯功能 (7)2.2.7远程图像检索 (7)2.2.8设备\ 图像报警控制功能 (7)2.2.9电视墙显示功能 (8)2.2.10控制主机图像监控 (8)2.2.11日志管理 (8)2.2.12系统设置及用户管理 (8)2.2.13自助机具预警管理功能 (8)2.2.14信息关注功能 (9)2.2.15网络安全控制 (9)三、设计原则及依据 (10)3.1设计依据 (10)3.2设计思想 (10)3.3建设原则 (11)3.3.1实用性原则 (11)3.3.2稳定性原则 (11)3.3.3先进性原则 (11)3.3.4安全性原则 (12)3.3.5兼容性原则 (12)3.3.6可扩展原则 (12)3.3.7易用性原则 (12)3.3.8易维护性原则 (12)3.3.9统一管理原则 (13)四、方案设计 (14)4.1系统总体设计思路（根据每个银行地要求有不同） (14)4.2系统总体功能（根据每个银行提出地要求进行回复） (14)4.3智能视频监控联网系统地总体架构（根据每个银行地要求有不同） (15)4.4监控管理中心 (17)4.4.1系统网络建设 (18)4.4.2省分行监控中心设计 (19)4.4.3 市二级分行监控中心建设 (25)4.4.4 语音对讲系统建设 (31)4.5智能化建设 (31)4.5.1 旧网点改造解决方案 (31)4.5.2 新网点建设解决方案 (32)4.5.3 多网点建设解决方案 (34)4.6网络传输系统（根据每个银行地要求有不同） (35)五、大华综合监控管理平台软件DSS-F (36)5.1软件系统架构 (36)5.1.1 业务展现层 (36)5.1.2业务接入层 (37)5.1.3 系统业务层 (37)5.1.4 硬件接入层 (37)5.2软件系统组成 (39)5.2.1核心业务管理服务器（CMS） (39)5.2.2媒体转发服务器（MTS） (39)5.2.3存储服务器(SS) (39)5.2.4设备管理服务器(DMS) (39)5.2.5 WEB管理服务器 (40)5.2.6解码上墙服务器(VMS) (40)5.2.7报警管理服务（ARS） (40)5.2.8门禁对讲服务（DMS、MCD等） (41)5.2.9操作员客户端 (41)5.2.10管理员客户端 (42)5.3系统主要关键技术 (43)5.3.1流媒体转发技术 (43)5.3.2开放性设计 (43)5.3.3高清化平台 (45)5.3.4 分布式架构 (45)5.3.5 平台多级级联 (45)5.3.6 高可靠性设计 (47)5.3.7解码上墙方案设计 (48)5.3.8服务端模块化设计 (48)5.3.9客户端组态化设计 (49)5.3.10灵活地用户管理 (49)5.3.11全面地网络传输策略 (49)5.3.12合理地服务架设 (50)5.3.13标准协议架构 (50)5.3.14虚拟文件系统 (52)5.3.15软件版本同步更新技术 (52)5.4系统主要功能特点介绍 (53)5.4.1安防综合管理平台 (53)5.4.2以“报警管理”为核心 (54)5.4.3多样化智能分析 (55)5.4.4智能录像回放 (56)5.4.5业务监督 (56)5.4.5交接班管理 (57)5.4.6金库远程守库管理 (57)5.4.7方便地电视墙操作 (58)5.4.8集成大屏控制 (58)5.4.9设备巡检 (58)5.4.10设备远程维护 (59)5.5系统主要功能列表 (59)六、金融行业智能化特色功能 (64)七、金融智能分析方案优势 (65)八、大华金融行业智能化产品简介 (66)8.1DH-NVS0404HF-I 四路D1智能网络视频服务器 ...........................错误!未定义书签。
视频监控系统解决方案
第一章项目概述 (2)1.1。
项目概况 (2)1。
2。
.......................................................................................................................... 设计原则21。
3.设计依据 (2)1.4.建设目标 (3)第二章系统总体设计 (4)2。
1.设计思路 (4)2.2。
系统定位 (5)2.3.系统组成 (5)2。
4。
...................................................................................................................... 拓扑结构图6第三章系统详细设计 (7)3.1。
前端子系统 (7)3。
1。
1监控点分布 (7)3.1。
2高清红外网络筒型摄像机 (7)3。
2.存储子系统 (9)3.2.1网络硬盘录像机 (9)3.2.2存储空间的计算 (11)3.3。
现实控制显示 (11)第一章项目概述1.1.项目概况从模拟到网络、从标清到高清,随着安防监控技术的不断发展,用户对监控系统的要求越来越高。
目前为了解决监控视频系统的视频图像分辨率低、存储可靠性差、视频上墙显示复杂及系统管理性差等方面的问题,海康威视从系统的先进性、可靠性、实用性等方面出发，推出一套集前端采集、后端存储、上墙显示及应用管理于一体的网络高清视频监控系统标准化解决方案1.2.设计原则厂区视频监控系统的设计严格遵守以下原则:先进性：本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备，使整个系统的应用在相当长的一段时间内保持领先的水平.可靠性：系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置到系统施工的全过程。
只有可靠的系统，才能发挥有效的作用。
方便性：监控系统的操作应具有灵活简便,人机界面友好，易于掌握的特点,操作人员能够方便物进行使用及维护，使整个系统的功能得以最大实现。
大屏及解码拼控方案
目录第1章详细设计 (3)1.1 系统结构 (3)1.2 系统组成 (4)1.3系统效果 (4)1.4系统优势 (5)1.4.1行业优势 (5)1.4.2品牌优势 (5)1.4.3 LCD显示单元优势 (5)1.4.4 解码拼控器优势 (13)1.4.5 IVMS4200优势 (14)第2章产品介绍 (21)2.1 DS-D2055NL-B (21)2.1.1产品简介 (21)2.1.2功能特性 (21)2.1.3物理接口 (21)2.1.4技术参数 (22)2.2 CH-DS-6404HD-T (24)2.2.1 产品简介 (24)2.2.2 功能特性 (24)2.2.3 物理接口 (24)2.2.4 技术参数 (25)第3章人体工程学设计 (27)第4章施工规范 (29)4.1供电要求 (29)4.2空调要求 (29)4.3温湿度要求 (31)4.4灯光要求 (32)4.5装修要求 (32)4.6大屏幕显示系统设备维修通道与地面要求 (33)4.7承重要求 (33)4.8防尘要求 (34)4.9接地要求 (34)4.10消防要求 (35)4.11机械冲击和振动要求 (35)4.12磁场要求 (35)4.13综合布线要求 (35)4.14大屏幕墙体安装固定要求 (35)4.15安装注意事项 (36)4.15.1电源线使用 (36)4.15.2清洁与维护 (36)第1章详细设计1.1系统结构整个大屏系统可以分为以下几个部分：●前端系统：海康威视的大屏显示系统支持各类型信号的接入，如：模拟标清摄像机，高清数字摄像机，高清模拟摄像机，网络高清标清摄像机等，除接入远端摄像机之外还能接入本地的VGA信号及DVD信号等。
满足用户所有信号类型的接入。
●传输控制系统：前端摄像机信号接入之后通过光纤，网络等手段实现远距离传输，通过在控制主机上安装拼接控制软件可实现对整个大屏显示系统的控制与操作，可实现上墙显示信号的选择与控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控电视墙显示系统（硬件解码器方案）
序号品名品牌型号单位数量单价金额
1 视频解码器ET-2008RA 台 3 8200.00 24600.00
2 控制键盘ET-1003K 套 1 1080.00 1080.00
3 液晶显示器32寸台 6 1920.00 11520.00
4 显示系统配置服务器自配台 1 0.00 0.00
5 ①材小计37200.00
6 ②工程费用
7 ③税金(①+②)×6%
8 ④合计(①+②+③)
方案实现说明：
XX公司监控电视墙系统采用6台30寸的液晶显示器组成大屏显示系统，监控系统内
一共有23路D1图像，需要使用3台8路网络视频解码器，每台解码器支持8路D1的输出，
3台一共输出24路画面；同时每台8路网络解码器支持4个VGA输出，每台解码器使用其
中2个VGA接入显示器，每个VGA输出显示4个画面，6个VGA一共是24个画面
优点：
1、采用6个液晶显示器构成一个大屏幕电视墙成本要比组建LCD拼接墙低
2、采用硬件解码，每个显示器只显示4个画面，不会存在因为液晶显示器跟液晶显示器之
间的大缝隙造成视频的不连贯性
ET-2008RA网络视频解码器参数
视音频输出：
A、CVBS输出：8路BNC输出，分辨率：PAL制式704*576；NTSC制式704*480
B、VGA输出：4路,分辨率1280*1024@60Hz,1280*720@60Hz,1024*768@60Hz
C、音频输出：12路，BNC（线性电平，阻抗：600Ω）
音视频解码参数：
A、视频解码能力：16路CIF/8路4CIF/4路720P视频
外部接口：
A、网络接口:1个RJ45 10M/100M/1000Mbps自适应以太网口
B、串行接口:1个标准RS-485串行接口;
1个标准RS-232串行接口
C、语音对讲输入:1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）
D、语音对讲输出:1个，BNC接口（线性电平，阻抗：600Ω）
E、报警输入:8路
F、报警输出：8路
其他参数：
A、电源：AC220V
B、功耗：≤40W
C、工作温度：-10℃--＋55℃
D、工作湿度：10％--90％
E、机箱：19英寸标准1U机箱
F、尺寸：440mm(宽) ×300mm(深) ×45mm(高)
G、重量：≤5Kg
ET-1003K控制键盘参数：
控制模式：RS-485半双工模式波特率为:1200～19200bps
通信接口：RS-485串口
液晶显示屏：128mm*64mm
控制摇杆：三维控制
工作温度：-10℃--＋55℃
工作湿度：10％--90％
尺寸：360mm*200mm*108mm
重量：≤3.3Kg。
