第一步门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备。
然后每个设备的安装及其连接请参考产品说明书。
1.1 施工布线选用合适的线材与管材，进行现场布线，包括：●RS485联网通讯的布线，通讯线用于电脑与门禁控制器之间通讯的连线，选用四芯双绞屏蔽线，更远距离则选用光纤（光缆62.5/125u，多模最远距离为2.1Km）；●TCP网络通讯的布线，选用超五类双绞网线，接入局域网。
●强电供应的布线，用于门禁控制器、锁电源等的供电●读卡器的布线，读卡器线用于读卡器与门禁控制器的连线，选用五类双绞屏蔽线●电锁的布线，电锁到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。
●出门按钮的布线，出门按钮到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。

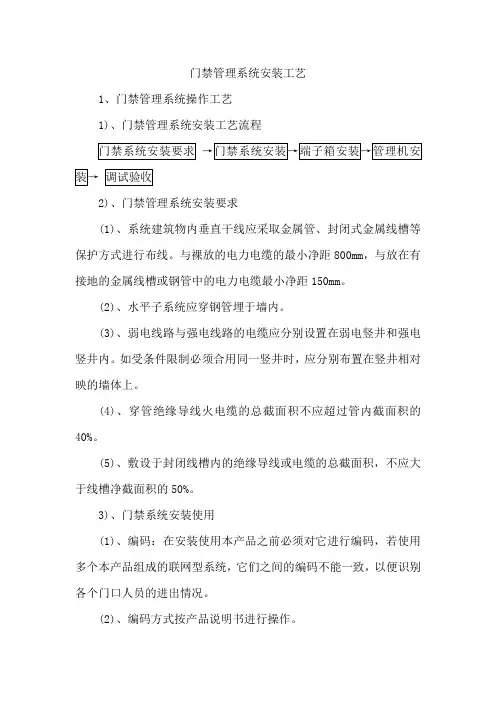

门禁管理系统安装工艺
门禁管理系统安装工艺1、门禁管理系统操作工艺1)、门禁管理系统安装工艺流程2)、门禁管理系统安装要求(1)、系统建筑物内垂直干线应采取金属管、封闭式金属线槽等保护方式进行布线。
与裸放的电力电缆的最小净距800mm，与放在有接地的金属线槽或钢管中的电力电缆最小净距150mm。
(2)、水平子系统应穿钢管埋于墙内。
(3)、弱电线路与强电线路的电缆应分别设置在弱电竖井和强电竖井内。
如受条件限制必须合用同一竖井时，应分别布置在竖井相对映的墙体上。
(4)、穿管绝缘导线火电缆的总截面积不应超过管内截面积的40%。
(5)、敷设于封闭线槽内的绝缘导线或电缆的总截面积，不应大于线槽净截面积的50%。
3)、门禁系统安装使用(1)、编码：在安装使用本产品之前必须对它进行编码，若使用多个本产品组成的联网型系统，它们之间的编码不能一致，以便识别各个门口人员的进出情况。
(2)、编码方式按产品说明书进行操作。
(3)、卡的注册：在使用本产品之前必须将所有用户卡的信息注册至本产品的内部存储器中。
卡的注册方法采用写卡控制器接入本产品的总线端，确认无误后，方可进行相关命令操作。
4)、端子箱安装(1)、设置在专用竖井内的端子箱，应根据设计要求的高度及位置，采用金属膨胀螺栓将箱体固定在竖井的墙壁上明装，管进箱处应带好护口，将干线和支线电缆分别引入各自的管路内。
(2)、剥去电缆绝缘层和导线绝缘层，使用校线耳机，两人分别在线路两端逐根核对导线编号。
(3)、将导线留有一定长度的余量，然后绑扎成束，分别设置在端子板两侧。
(4)、原则上先压接从中心引来的干线，后压接水平线路。
5)、管理机安装管理机是一台符合探测器实时运行状态的PC机。
PC机放置在控制中心内。
按照监视器产品说明安装运行软件以及用总线接各建筑物门禁至管理机。
6)、调试验收门禁系统各种设备的系统调试，由局部到系统进行。
在调试过程中应遵照公安部颁发的《公共安全行业标准》，深入检查各部件和设备安装是否符合规范要求。

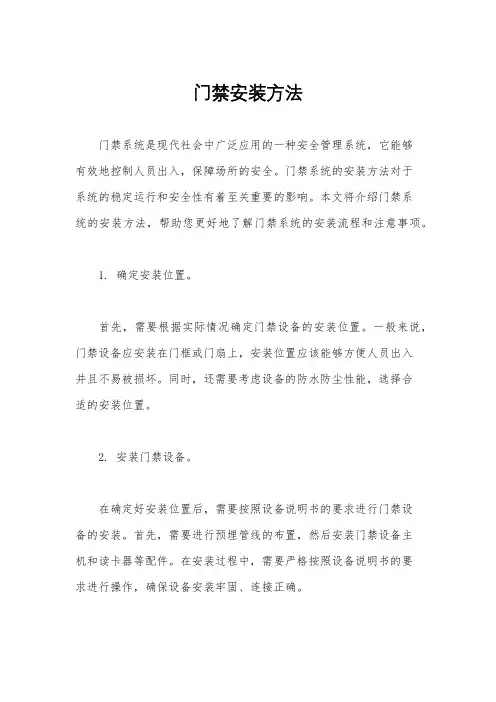

门禁安装方法
门禁安装方法门禁系统是现代社会中广泛应用的一种安全管理系统，它能够有效地控制人员出入，保障场所的安全。
门禁系统的安装方法对于系统的稳定运行和安全性有着至关重要的影响。
本文将介绍门禁系统的安装方法，帮助您更好地了解门禁系统的安装流程和注意事项。
1. 确定安装位置。
首先，需要根据实际情况确定门禁设备的安装位置。
一般来说，门禁设备应安装在门框或门扇上，安装位置应该能够方便人员出入并且不易被损坏。
同时，还需要考虑设备的防水防尘性能，选择合适的安装位置。
2. 安装门禁设备。
在确定好安装位置后，需要按照设备说明书的要求进行门禁设备的安装。
首先，需要进行预埋管线的布置，然后安装门禁设备主机和读卡器等配件。
在安装过程中，需要严格按照设备说明书的要求进行操作，确保设备安装牢固、连接正确。
3. 连接电源和网络。
门禁设备安装完成后，需要进行电源和网络的连接。
首先，接入稳定可靠的电源线路，保证门禁设备的正常供电。
其次，接入可靠的网络线路，确保门禁设备能够正常联网并实现远程管理。
4. 设置参数和测试。
门禁设备安装完成后，需要进行参数设置和功能测试。
首先，根据实际需求设置门禁设备的各项参数，包括人员权限、开门方式等。
然后，进行功能测试，确保门禁设备能够正常工作。
5. 安装门禁管理软件。
门禁系统一般配备门禁管理软件，用于实现对门禁设备的管理和监控。
在安装门禁管理软件时，需要按照软件说明书的要求进行操作，确保软件能够正常运行。
6. 进行培训和维护。
最后，门禁系统安装完成后，需要进行相关人员的培训，使其了解门禁系统的使用方法和注意事项。
同时，还需要建立定期维护保养的制度，确保门禁系统能够长期稳定运行。
总结。
门禁系统的安装方法是一个复杂的过程，需要严格按照设备说明书的要求进行操作，确保安装过程的准确性和安全性。
在安装过程中，需要特别注意设备的防水防尘性能、电源和网络的连接、参数设置和功能测试等环节，确保门禁系统能够正常运行。
同时，还需要进行相关人员的培训和定期的维护保养，以确保门禁系统的长期稳定运行。
门禁系统安装与调试
门禁系统安装与调试门禁系统是一种用于管理出入人员的安全设备，广泛应用于大型公司、学校、社区等场所。
合理的安装与调试门禁系统，不仅可以提升安全性，还能方便管理和管理人员的工作效率。
本文将详细介绍门禁系统的安装与调试步骤，以供阅读者参考。
一、前期准备1. 验收设备：在安装门禁系统之前，首先需要验收设备。
确保所有设备的数量、型号以及附件的齐全性。
2. 定位位置：根据需要安装门禁系统的区域，确定设备的安装位置和数量。
务必选择稳固的固定点，离电源和网络接口近。
3. 电源与网络接口：确保设备的电源和网络接口充足，并提前预留好布线接口。
二、设备安装1. 安装主控制器：主控制器是门禁系统的核心设备，负责管理和控制其他设备。
根据厂家提供的安装指南，将主控制器固定在合适的位置，并进行电源和网络接口连接。
2. 配置读卡器与感应器：根据安全要求和使用场所的具体环境，确定读卡器和感应器的安装位置。
注意读卡器的高度和角度应适合人们刷卡使用，感应器的灵敏度调整要合适。
3. 布线连接：根据现场的情况，将所有设备进行布线连接，确保信号的稳定与顺畅。
4. 安装电池备用：为了应对断电等突发状况，安装门禁系统时应配备备用电池，以确保系统的正常运行。
三、软件设置1. 安装门禁管理软件：根据厂家提供的软件安装指南，安装门禁管理软件，并确保软件的兼容性和最新版本。
2. 创建用户账号：通过门禁管理软件创建管理员账号和普通用户账号，并设置相应的权限和访问规则。
3. 设备配置：根据实际需求，设置门禁设备的参数，如开门时长、报警模式等。
4. 人员信息录入：通过门禁管理软件录入人员信息，包括姓名、工号、权限等，并将其与相应的门禁设备进行绑定。
四、调试与测试1. 门禁设备调试：按照厂家提供的设备调试流程，对门禁设备进行功能测试，确保设备正常工作。
2. 权限测试：通过管理员账号和普通用户账号进行权限测试，确保门禁系统按照预期规则进行访问控制。
3. 报警测试：测试门禁系统的报警功能，包括非法闯入报警、通信故障报警等，以确保系统的可靠性和稳定性。
门禁系统安装(门磁锁门禁楼层接线箱)方法配有图片和注解
锁体尺寸 260L*30W*48H（mm）,锁要镶嵌在门框内，要求门框的深度不得低于 50MM，宽度不得低 于 40MM 接线方法及示意图：
2
2).磁力锁安装方法：
1．外开门的表面安装方法 ·安装示意图
3
安装步骤
第一步：首先用螺丝刀打开盖板，再用六 角扳手打边板，准备安装 （见图一）
第二步：拿出安装纸板，将纸板沿着虚线 折叠按图二所示方法把纸板放到所需装锁 的位置,然后把需要打孔的地方做上记号 后打孔.
以下为门锁安装步骤及示意图： 1).双开门(电插锁 ML150-6 )
1
安全性较高的电插锁是一款带手拧或钥匙开门(也可以正、侧面都带钥匙)的电插锁;该锁配合门禁使用可 以实现刷卡开门、卡没有带或门禁故障时用钥匙打开、断电自动上锁（标准）房间内人员可以用钥匙或选钮开 门符合消防要求；如一定要求断电开锁，则需要定做 .
门禁系统安装（门磁锁-门禁楼层接线箱）方法配有图片和注解
门禁系统分为两种类型，总线和网络型。总线型分单门、双门、四门等门禁控制器通过 485 总线方式 直接接入门禁服务器串口，前端按钮、电磁锁（电插锁）、读卡器、门磁接入门禁控制器。网络型分两种 方式：1、单门、双门等网络门禁控制器通过网络接入门禁服务器，2、前端按钮、电磁锁（电插锁）、读 卡器、门磁先接入门禁控制器然后接入网络门禁控制器，通过网络接入门禁服务器，门禁控制器可接入门 的数量及网络门禁控制器可接入门禁控制器的个数根据现场情况而定。下面介绍门磁、各种锁、按钮 、读 卡器、防爆门禁、门禁控制器的介绍及安装方法，因门禁的厂家较多，赞只找了一些有代表性的产品 ，和 其他门禁原理相同。
门禁系统安装工序
门禁系统安装工序随着科技的不断发展，门禁系统在各种场所得到了广泛应用，它不仅提高了安全性，也提升了便利性。
本文将介绍门禁系统安装的工序，以帮助读者了解门禁系统的安装过程。
一、需求评估在开始门禁系统的安装之前，首先需要进行需求评估。
我们需要与客户沟通，了解他们对门禁系统的需求，包括需要安装的位置、所需的功能等。
根据客户的需求评估，我们可以确定门禁系统的规模和配置。
二、设计方案根据需求评估的结果，我们需要进行门禁系统的设计方案。
设计方案包括选取适合的门禁设备、布置门禁控制器的位置、安装监控摄像头等。
在设计方案中，我们需要考虑到系统的安全性、稳定性和可扩展性。
三、材料采购在开始实际安装之前，我们需要进行材料的采购工作。
根据设计方案，我们需要购买门禁设备、门禁控制器、门禁卡等硬件设备，同时还需要购买相关的配件和工具。
四、安装门禁设备在安装门禁设备之前，我们需要进行现场勘测，确定设备的位置和布置。
然后，我们根据设计方案进行门禁设备的安装工作，包括固定门禁设备、连接门禁控制器和配线等。
在安装过程中，需要注意设备的稳固性和连接的正常性。
五、接入电源和网络门禁系统需要接入电源和网络才能正常运行。
在安装门禁控制器和摄像头时，我们需要接入电源，并确保电源供应的稳定性。
同时，我们还需要接入网络，以便进行门禁系统的远程管理和监控。
六、系统配置和调试在安装完门禁设备、接入电源和网络之后，我们需要进行系统的配置和调试。
这包括设置门禁权限、配置门禁控制器的参数、测试门禁设备和摄像头的功能等。
在这个阶段，我们需要确保系统的各项功能正常运行。
七、培训和验收在系统配置和调试完成后，我们需要对使用门禁系统的人员进行培训，让他们了解系统的使用方法和注意事项。
同时，我们还需要与客户进行系统的验收，以确保系统能够满足客户的需求和预期效果。
八、维护和升级门禁系统的安装工作完成后，我们需要进行系统的维护和定期的升级。
这包括检查设备的运行状态、更新软件和固件、定期维护和保养等。
门禁系统安装步骤
、安装控制器，读卡器，开关和网络装换器，检查线路连接正常 、打开网络网络转换器调配工具，设置 IP 地址 、安装门禁软件SYWB-V6 V116版本 、安装完成后装上加密狗，安装加密狗 XTLINK-1驱动，、打开IE 浏览器在网页搜索栏里输入“ ” 设置用户名、密码，输入邮箱地址 、进入系统 输入 刚设定的用户名和密码，更改语言显示 、进入管理功能， 参照门禁系统说明书进行设置 、系统备份；点击系统选项里的系统备份/恢复，在动作显示下面 下载备份，或设置系统自动备份 、恢复康复中心门禁系统数据•，在系统选项里选择系统备份/恢 在系统回复下面点击浏览，选择要上传的数据包，在下面汇入 全部打钩，在点击汇入。
九、控制器与读卡器的设置 控制器 ID 设置登录系统 按 MEN &EN R Login — EN R Password 输入 1234 安装步骤然后打开桌面图标 IP有个复，选项登录系统后按下翻至System Process R EN R APBLevel Setting 下翻至Control ID —EN—Contorl ID:0001 （输入控制编）—EN—CLR数次返回至初始界面。
读卡器设置登录系统按MEN—UEN—Login —EN—Password 输入1234 —EN登录系统后按下翻至System Process —EN—APBLevelSetting 下翻至Change Module ID —EN—Module [READER] —EN—Serial 05010001（输入读卡器8位编号）—EN—ModuleID ID=[1]（输入读卡器对应的ID 号如：一号门进门读卡器为1 ，出门读卡器为5；二号门进门读卡器为2，出门读卡器为 6 等，三号门 3 和7；四号门 4 和8）—ENCLR数次返回至System Process 上翻至Module Processf EN RAddModule 下翻至Module PlugPlay R E N R Module WaitingR Find:01OK安装了几个读卡器这里就会显示相应的数字，CLR返回时间界面。
门禁安装使用说明书
门禁安装使用说明书一、引言本文档旨在提供门禁系统的安装和使用指南。
门禁系统是一种用于控制进出场所的通行权限的设备，广泛应用于各种场所，如企业办公楼、学校、医院、公共机构等。
本文档将介绍门禁系统的安装步骤和使用方法，帮助用户正确使用门禁系统，确保场所的安全与管理效率。
二、安装步骤1. 准备工作在安装门禁系统之前，需要做好以下准备工作：- 确定门禁系统的安装位置：选择适合的门禁设备安装位置，通常应选择在进出通道的一侧，方便使用者刷卡或输入密码。
- 准备所需材料：门禁系统一般需要安装支架、门磁、开关机器等，根据实际情况准备所需的材料。
- 安装电源：门禁系统需要接入电源，确保正常供电。
2. 安装门禁设备按照以下步骤进行门禁设备的安装：- 将门禁设备安装支架固定在选定的位置上，确保安装牢固。
- 安装门禁设备主机，并连接所需的线缆，如USB线缆、网线等，保证与电脑或网络的正常连接。
- 安装门磁和开关机器，门禁系统通常需要与门的开闭状态进行联动。
安装门磁和开关机器时，请参考设备说明书中的安装方式。
3. 连接门禁系统连接门禁系统可以通过电脑、手机和网络进行，具体步骤如下：- 通过USB接口将门禁设备主机与电脑连接。
安装相关驱动程序后，门禁设备将被电脑识别，并可以通过门禁管理软件进行配置和管理。
- 如需要远程管理门禁系统，将门禁设备与网络连接。
通过网线将门禁设备连接至网络交换机或无线路由器，然后在门禁管理软件中配置相关网络参数。
三、使用方法1. 刷卡开门门禁系统通常支持使用刷卡开门，刷卡是最常见的门禁方式。
用户只需将授权的门禁卡刷在门禁设备上，即可实现门的开启。
具体使用方法如下：- 握紧门禁卡，将门禁卡靠近门禁设备上的感应区域。
- 保持手握门禁卡的姿势不变，等待门禁设备发出的提示音或灯光，表示已成功读取门禁卡信息。
- 门禁设备读取门禁卡信息后，会自动开启门锁，用户可以推门进入。
2. 输入密码开门门禁系统还可以通过输入密码进行开门。
