门禁电锁分类及安装场景图解
锁类安装示意图
门禁各锁类安装方式*安装各类门锁前请先阅读各锁说明书！一．磁力锁安装方式（适用于木门、金属门）*应安装闭门器，并调节至最佳速度，请勿使门撞击锁体！1．吊装式（外开门）*a.请把门关上，先以磁力锁磁力线为准，在门框上画上磁力线标线，再以此线安装凹槽（见下图）*b.再以凹槽为准安装磁力锁主体（先关门画出固定片位置与穿线孔位，打孔！）。
2．“L”板式（内开门）*a.先固定磁力锁主体于门框上（用配套主体“L”板）*b.装配“L”板与铁块关门比试，调节至最佳位置，以铁块与磁力线相合为准，固定！二．阳极锁安装方式（适用于玻璃门、木门）*请先调节好玻璃门地弹簧！1．上下埋入式（上下有料玻璃门、木门）*a.先用锁盒内切割定位纸，贴与门框上，见下图，图中“中心线A”以地锁锁定门框画线为准或以门轴中心线为准！*b.切割完，安装主体，再以主体锁舌位，固定门上磁感应片！（具体安装以现场状况而定）2．上夹角式（下有料玻璃门）*主体安装同上，下夹角只要按图施工即可！3．上下夹角式（上下无料玻璃门）三．双阳极锁*上图所示，预留的86接线盒水平到门垂直中心为22cm。
(参看阳极锁尺寸)阳极锁到门垂直中心距离为1.5cm。
(如在安装锁时不想为锁体埋入而要凿到墙体，木门框厚度应不小于4.5cm)四．双磁力锁*上图所示，预留的86接线盒水平(即门框穿线打孔位)到门垂直中心为22cm。
(参看磁力锁尺寸) 磁力锁到门垂直中心距离为1cm。
(安装请参看1、2页)※关于各类锁的布线：单锁——门禁主机至锁4*0.5～1.0mm²（视之间距离而定）其中2芯为电源，余为门防侦测。
双锁——门禁主机至锁6*0.5～1.0mm²（视之间距离而定）其中4芯为二锁电源，余为门防侦测。

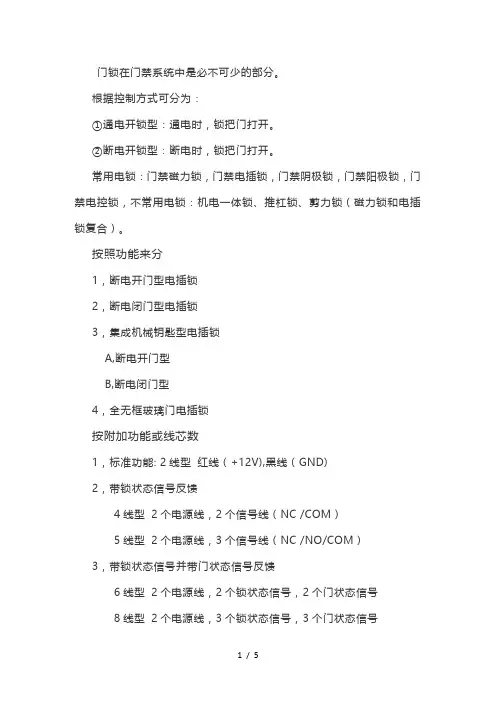

门禁系统常见的门锁种类
门锁在门禁系统中是必不可少的部分。
根据控制方式可分为：①通电开锁型：通电时，锁把门打开。
②断电开锁型：断电时，锁把门打开。
常用电锁：门禁磁力锁，门禁电插锁，门禁阴极锁，门禁阳极锁，门禁电控锁，不常用电锁：机电一体锁、推杠锁、剪力锁（磁力锁和电插锁复合）。
按照功能来分1，断电开门型电插锁2，断电闭门型电插锁3，集成机械钥匙型电插锁A,断电开门型B,断电闭门型4，全无框玻璃门电插锁按附加功能或线芯数1，标准功能: 2线型红线（+12V),黑线（GND)2，带锁状态信号反馈4线型2个电源线，2个信号线（NC /COM）5线型2个电源线，3个信号线（NC /NO/COM）3，带锁状态信号并带门状态信号反馈6线型2个电源线，2个锁状态信号，2个门状态信号8线型2个电源线，3个锁状态信号，3个门状态信号下边咱们简单介绍一下常用的门禁锁一、通电开锁型1、普通电控锁普通电控锁，适用范围：铁门。
按锁芯可分为：单头，一般应用于普通单元门。
双头，有两个锁芯，应用特殊场合比如银行，监狱等。
外观上可分为：喷粉，外观上看为灰白色。
电镀，外观上看为银白色。
上锁方式：碰撞上锁，门弹回需配置闭门器。
安装方向：左开，右开，外开，内开。
主锁体装在门框上。
开锁电压：12~15V。
开锁电流：1.5A-3A 通电/延时时间：小于1S。
电源及布线：无需另加电源，2芯线，12V脉冲电压。
缺点：开门噪音大，震动大，无法自动上锁2、静音电控锁静音电控锁，适用范围：铁门。
外观上比较单一，一般就一种电镀的。
上锁方式：碰撞上锁，门弹回配置闭门器。
安装方向：无需区分开锁电压：6~15V。
开锁电流：1.5A-3A 通电/延时时间：小于1S。
电源及布线：无需另加电源，2芯线，12V脉冲电压。
优点：开门噪音低，可自动上锁。
缺点：门没关好无提示音，无法自动上锁。
3、电机锁电机锁，适用范围，铁门。
开锁方式：电压信号控制开锁，门弹回需配置闭门器。
安装方向：无需区分开锁电压：12V。
门禁系统安装(门磁锁门禁楼层接线箱)方法配有图片和注解
锁体尺寸 260L*30W*48H（mm）,锁要镶嵌在门框内，要求门框的深度不得低于 50MM，宽度不得低 于 40MM 接线方法及示意图：
2
2).磁力锁安装方法：
1．外开门的表面安装方法 ·安装示意图
3
安装步骤
第一步：首先用螺丝刀打开盖板，再用六 角扳手打边板，准备安装 （见图一）
第二步：拿出安装纸板，将纸板沿着虚线 折叠按图二所示方法把纸板放到所需装锁 的位置,然后把需要打孔的地方做上记号 后打孔.
以下为门锁安装步骤及示意图： 1).双开门(电插锁 ML150-6 )
1
安全性较高的电插锁是一款带手拧或钥匙开门(也可以正、侧面都带钥匙)的电插锁;该锁配合门禁使用可 以实现刷卡开门、卡没有带或门禁故障时用钥匙打开、断电自动上锁（标准）房间内人员可以用钥匙或选钮开 门符合消防要求；如一定要求断电开锁，则需要定做 .
门禁系统安装（门磁锁-门禁楼层接线箱）方法配有图片和注解
门禁系统分为两种类型，总线和网络型。总线型分单门、双门、四门等门禁控制器通过 485 总线方式 直接接入门禁服务器串口，前端按钮、电磁锁（电插锁）、读卡器、门磁接入门禁控制器。网络型分两种 方式：1、单门、双门等网络门禁控制器通过网络接入门禁服务器，2、前端按钮、电磁锁（电插锁）、读 卡器、门磁先接入门禁控制器然后接入网络门禁控制器，通过网络接入门禁服务器，门禁控制器可接入门 的数量及网络门禁控制器可接入门禁控制器的个数根据现场情况而定。下面介绍门磁、各种锁、按钮 、读 卡器、防爆门禁、门禁控制器的介绍及安装方法，因门禁的厂家较多，赞只找了一些有代表性的产品 ，和 其他门禁原理相同。
门禁电锁的种类以及安装方法
门禁电锁的种类以及安装方法门禁电锁的种类1、电插锁电插锁由锁体和锁孔组成，它是通过电流的通断来控制锁门或者开门，是一种电子控制锁具，有的人也把这种锁成为“阳极锁”，其实这是不太准确的，电插锁只是“阳极锁”的一种（阳极锁是指断电开门的电锁）。
大部分电插锁都属于断电开门，以应对发生突发事件如火灾等造成断电时，大门打开，方便人员逃生。
2、电磁锁电磁锁是又可以称为磁力锁，是门禁中用得较多的一种电锁，采用的是电磁原理，利用电磁铁和铁块之间产生的吸力来达到闭合开关的作用。
电磁锁也是属于“阳极锁”中的一种，断电电锁就会打开。
3、电锁口电锁口有的型号是属于“阴极锁”，但是它不是全部都是“阴极锁”（阴极锁即通电开门），也有“阳极锁”的，它安装在门的侧面，必须要跟机械锁配合使用。
4、电控锁电控锁大多数锁上没有钥匙，多用于社区单元门，它可以通过门内锁上的按钮或者钥匙打开。
门禁电锁安装步骤门禁磁力锁安装步骤步骤1 用螺丝刀将安装位置的盖板打开，以六角扳手将边板处理好，做好安装准备。
步骤2 将安装纸板折叠成需要的大小，然后放到安装磁力锁的位置上。
在需要打孔的地方用比做上记号。
步骤3 利用六角扳手和六角螺丝将继铁板固定住，然后用两个半圆头的螺丝初步固定边板，调整边板和继铁板的位置，修正到与锁体与继铁板紧密贴合。
步骤4 将电磁锁的线路连接，根据说明书指示一步步完成。
步骤5 将盖板盖上，最后把小铝柱体塞到锁体的螺丝孔中，磁力锁就安装好了。
门禁电插锁安装步骤步骤1 将门关上后，把门和门框的中心线找出，在中心线上对齐贴上贴纸标记。
步骤2 贴纸是电插锁安装所配的专用贴纸，贴好后按照上面所以打孔的位置，在门框处打出孔眼。
步骤3 孔眼打好就可以安装锁体，固定住锁体后将挡板安上，用螺丝固定住。
这时要注意锁舌的位置，要与之后安装的锁扣位置对准。
步骤4 将锁扣安装上，检查锁舌与锁扣安装是否到位，锁体安装是否牢固。
总之大家都知道电锁是门禁系统常用设备，所以我们还是要简单的了解些有关门禁电锁的一些知识。
门禁讲解PPT课件
1.1 电子门禁系统分类
密码门禁系统 刷卡门禁系统（磁条卡、EM卡、M1卡、RF-SIM/RF-UIM 卡） 生物识别门禁系统（指纹、人脸、虹膜、掌型等）
1.1.1 刷卡门禁
根据卡的种类又分为 接触卡门禁系统（磁条卡 条码卡） 和非接触卡（又叫感应卡 射频卡）门禁系统。接触卡门 禁系统由于 接触而是的卡片容易磨损，使用次数不多， 卡片容易损坏等，使用的范围已经越来越少了，只在和银 行卡（磁条卡）有关的场合被使用，例如：银行VIP通道 门禁系统，无人值守取款机门禁系统等局部行业性领域还 在使用。非接触IC卡，由于其耐用性 性价比好 读取速度 快 安全性高等优势是当前门禁系统的主流。所以，当前 很多人就把非接触IC卡门禁系统简称为门禁系统了。
门禁讲解课件
郭女士
一、门禁概念
门禁 , 又称出入管理控制系统 通道管理系统. 是一 种管理人员进出的数字化智能管理系统 .
原始的门禁系统概念其实早就在我们生活中。例如：我 们家家户户都装了门和锁，自己家里的人配了钥匙，家里 人回来时，无需喊门，直接用钥匙开门进入。外面的人来 访，屋里的人听到敲门的声音，知道有人来访了，问： “谁呀？”外面的人回答：“我是***！”里面的人通过 声音和以往经验判断该不该开门。这就是一个原始的门禁 概念。万里长城就是中国古代最大的原始门禁系统。
独立门禁组成及结构图
2.1.2 联网一体机
联网型门禁一体机是把读卡和控制部分集 成在一起的门禁主机，也有专业的管理软件， 通讯方式有485、TCP/IP等。一般一体机都有 标准的维根输出，可做读头用。
联网门禁一体机
独立门禁和一体机有个共同缺点：
安装在门外，会被人打开进行短接，门就开 了。虽然可以外接一个读卡器，将主体安装 在门内，外接的读卡器安装在门外，这样成 本就高了。
弱电工程门禁电磁锁安装教程
弱电工程门禁电磁锁安装教程
前言：
门禁系统的安装最难的还是锁，锁的安装很重要，今天就重点介绍一下门禁电锁的安装。
正文：
一、外开门挂装（明装）磁力锁安装方法
三、嵌入式（暗装）磁力锁安装方法
内开门与外开门的嵌入式安装方法一致
对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。
铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。
A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。
此种方法取材方便，安装简单。
在实际安装中大多采用这种方法。
B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。
图十
图十一
★安装注意事项
在做嵌入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。
四、玻璃门（配U型支架）安装方法
五、注意事项和常见问题及解决方法。
常用的门禁电锁
常用的门禁电锁门禁常用的电锁有：电插锁，电磁锁，电锁口，电控锁等。
1、电插锁电插锁是一种依靠通电或断电弹出插销来实现开关门的电锁。
按电线分为两线电插锁，四线电插锁，五线电插锁，八线电插锁。
按功能可分为断电开门型和断电闭门型，电插锁通常用于玻璃门、木门等。
断电关门(通电开锁) ：正常闭门情形下，锁体并未通电，锁表现为「锁门」状态，经由外接的控制系统( 例：刷卡机、读卡机) 对锁进行通电时，内部的机体会起动作，而完成「开门」的状态。
断电开门(通电上锁)：正常闭门情形下，锁体持续通电，锁表现为「锁门」状态，经由外接的控制系统( 例：刷卡机、读卡机) 对锁进行断电时，内部的机体会起动作，而完成「开门」的状态。
优点：隐藏式安装，外观美观，安全性好，不容易被撬开和拉开。
缺点：安装时要挖锁孔，施工比较繁琐。
值得注意的是，有些玻璃门没有门槛(即门框也是玻璃的)，或者玻璃门面的顶部没有包边，需要买无框玻璃门附件来辅助安装。
2、电磁锁电磁锁是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁，是一种断电开门的电锁。
电磁锁通常用于木门、防盗门、铁门。
优点：性能比较稳定，返修率会低于其他电锁。
安装方便，不用挖锁孔。
缺点：一般装在门外的门槛顶部，而且由于外露，美观性不如隐藏式安装的电插锁。
吸力有限，使用场合较为有限。
3、电控锁电控锁主要用于小区、单元门，是一种与传统门锁并存的电锁，这种锁也可以用门内锁上的旋钮或者钥匙打开。
外观与普通锁没有较大区别。
优点：价格便宜，紧急情况可以钥匙开门，出门旋钮也可以用钥匙控制。
缺点：冲击电流较大，对系统稳定性冲击大，开关门噪音比较大，安装不方便，经常需要专业的焊接设备。
4、电锁口电锁口，也有的人叫它“阴极锁”，其实不对，它只是其中一个型号是阴极锁的一种。
它安装在门的侧面，必须配合机械锁使用。
优点：价格便宜，有停电开和停电关两种，应急情况可以用钥匙开门。
缺点：由于是安装在门的侧面，布线很不方便，锁体要挖空埋入，安装比较吃力，需配合机械锁使用，安全性差。
常用的门禁电锁
常用的门禁电锁门禁常用的电锁有：电插锁，电磁锁，电锁口，电控锁等。
1、电插锁电插锁是一种依靠通电或断电弹出插销来实现开关门的电锁。
按电线分为两线电插锁，四线电插锁，五线电插锁，八线电插锁。
按功能可分为断电开门型和断电闭门型，电插锁通常用于玻璃门、木门等。
断电关门（通电开锁）：正常闭门情形下，锁体并未通电，锁表现为「锁门」状态，经由外接的控制系统（例：刷卡机、读卡机）对锁进行通电时，内部的机体会起动作，而完成「开门」的状态。
断电开门（通电上锁）：正常闭门情形下，锁体持续通电，锁表现为「锁门」状态，经由外接的控制系统（例：刷卡机、读卡机）对锁进行断电时，内部的机体会起动作，而完成「开门」的状态。
优点：隐藏式安装，外观美观，安全性好，不容易被撬开和拉开。
缺点：安装时要挖锁孔，施工比较繁琐。
值得注意的是，有些玻璃门没有门槛（即门框也是玻璃的），或者玻璃门面的顶部没有包边，需要买无框玻璃门附件来辅助安装。
2、电磁锁电磁锁是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁，是一种断电开门的电锁。
电磁锁通常用于木门、防盗门、铁门。
优点：性能比较稳定，返修率会低于其他电锁。
安装方便，不用挖锁孔。
缺点：一般装在门外的门槛顶部，而且由于外露，美观性不如隐藏式安装的电插锁。
吸力有限，使用场合较为有限。
3、电控锁电控锁主要用于小区、单元门，是一种与传统门锁并存的电锁,这种锁也可以用门内锁上的旋钮或者钥匙打开。
外观与普通锁没有较大区别。
优点：价格便宜，紧急情况可以钥匙开门，出门旋钮也可以用钥匙控制。
缺点：冲击电流较大，对系统稳定性冲击大，开关门噪音比较大，安装不方便，经常需要专业的焊接设备。
4、电锁口电锁口，也有的人叫它“阴极锁”，其实不对，它只是其中一个型号是阴极锁的一种。
它安装在门的侧面，必须配合机械锁使用。
优点：价格便宜，有停电开和停电关两种，应急情况可以用钥匙开门。
缺点：由于是安装在门的侧面，布线很不方便，锁体要挖空埋入，安装比较吃力，需配合机械锁使用，安全性差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
门禁电锁分类及安装场景图解
一、门禁常用的电锁有：电插锁，磁力锁，电锁口，电控锁等。
1、电插锁：电插锁看电线分为：两线电插锁、五线电插锁、八线电插锁。
1.1 两线电插锁：有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。
断开任何一根线，锁头缩回，门打开。
两线电锁，设计比较简单，没有单片机控制电路，锁体容易发热烫手，冲击电流比较大，属于价格比较低的低档电插锁。
1.2 五线电插锁：有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。
还有 COM NO NC 三条线，是门磁信号线，反映门的开和关状态，NO 和 NC 分别和 COM 组成两对信号相反（一组闭合信号，一组开路信号）。
它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断，例如门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门磁信号线可以不接。
五线电插锁采用单片机控制器，发热良性，带延时控制，带门磁信号输出，属于性价比好的常用型电锁。
所谓带延时控制，就是锁体上有拨码开关，可以设置关门的延时时间。
通常可以设置为 0秒，2.5秒，5秒，9秒。
每个厂家的锁分几档延时略有不同。
电插锁上的关门延时设置
1.3 八线电插锁：原理和5线电插锁一样。
只是除了门磁状态输出外，还增加了锁头状态输出。
即，锁头是不是伸出来信号不一样。
反映门的开和关状态。
它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断。
2、磁力锁：
磁力锁也叫电磁锁，是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁。
磁力锁也是一种断电开门的电锁。
有些磁力锁是带门状态（门磁状态）输出的，你仔细观察接线端，除电源接线端子外，还有COM NO NC 三个接线端子，这些接线端子的作用可以根据当前门是开着还是关着，输出不同的开关信号给门禁控制器做判断，例如门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门状态信号端子可以不接。
3、电控锁、静音锁、电机锁：
电控锁缺点：冲击电流较大，对系统稳定性冲击大，开门时“啪”的一声，噪音比较大。
安装不方便，经常需要专业的焊接设备，点焊到铁门上。
施工时要注意，开门延时不能长，只能设置在1秒钟以内，如果时间长，有可能引起电控锁发热损坏。
针对噪音较大的缺点，设计出新款的“静音电控锁”，简称“静音锁”。
另一种声音更小的电锁，他不再是利用电磁铁原理，而是驱动一个小马达来伸缩锁头。
一般称电机锁或灵性锁。
电控锁、静音锁、电机锁主要用于小区单元门，银行储蓄所二道门等场合。
也可以用门内锁上的旋钮或者钥匙打开。
二、安装基本常识
•门禁安装难点在于电锁安装，装什么电锁主要由门决定
•所以，最基本的问题是，“你们是什么门”
•简单的分，门可分为玻璃门、木门/金属门（防盗门）
1. 玻璃门
•只要条件允许，均建议安装“电插锁”
•所谓条件，指上门框的垂直厚度大于4.5cm
电插锁是暗装，要将锁体埋入门框内，上图是电插锁最常见的安装方式，要求玻璃门上下均有包边
1.1 上下均有包边的玻璃门
•最常见的电插锁安装方式
•不需要使用任何额外的配件
1.2 有上边框，无下边框的玻璃门
•下无包边，所以借助“下门夹”固定锁孔
1.3 上下无边框的玻璃门
•需借助“上门夹”固定电插锁，“下门夹”固定锁孔
1.4 说明事项
•电插锁的优点：暗装显得美观，能180度内外开门。
•缺点：不如磁力锁结实耐用，挖锁孔，施工比较繁琐。
2. 木门，金属门（防盗门）
•建议安装磁力锁
•磁力锁优点：结实耐用
•磁力锁缺点：只能90度开门，即只能内开或外开。
2.1 无辅助支架的挂式安装
•无须支架，是最常见的安装方式
•要求门框超过门的垂面3cm以上的
挂式安装典型图片展示如下：
2.2 L支架辅助挂式安装
•当门框不够宽时，借助L支架拓展门框宽度，让磁力锁得以“挂起来”
2.3 内开门，ZL支架辅助安装
•挂式安装，锁的方向与开门方向是相反的，如门向内开，锁则装外面，如门向外开，锁则装在里面。
•有时内开门，因为美观上的考虑，不希望锁装在外面，这时只能借助LZ支架辅助安装。
3. 玻璃门安装磁力锁
•有些大型的玻璃门，用电插锁就不合适了，因为不如磁力锁结实•如果上下门框都有包边的话，将其看作是木门即可
•下无边框（无包边）的玻璃门，需要使用辅助U型支架
图解：磁力锁在玻璃门上的挂式安装，门框够宽，无需支架。
