各种塑料的熔点和玻璃化温度
塑料的耐热性与耐高温性分析
塑料的耐热性与耐高温性分析塑料作为一种广泛应用于各个领域的材料，其性能表现一直备受关注。
而在工程设计中，塑料的耐热性和耐高温性无疑是至关重要的因素。
本文将对塑料的耐热性与耐高温性进行深入分析，旨在帮助读者更好地了解塑料在高温环境下的应用潜力。
一、塑料的耐热性塑料的耐热性是指塑料材料在高温条件下不发生熔化、变形或热分解的能力。
耐热性的好坏直接影响到塑料在高温环境下的应用范围和稳定性。
1. 塑料的熔点塑料熔点是衡量其耐热性的一个重要指标。
熔点越高，说明塑料在高温下能够保持结构稳定性的能力越强。
例如，具有较高熔点的聚酰亚胺塑料可以在高温环境下长时间保持其材料性能。
2. 玻璃化转变温度玻璃化转变温度是塑料从玻璃态向橡胶态转变的临界温度。
当温度超过玻璃化转变温度时，塑料会变得柔软，失去原有的刚性和强度。
因此，塑料的耐热性也与其玻璃化转变温度密切相关。
3. 耐热稳定性塑料的耐热稳定性是指塑料在高温环境下长期使用时不出现明显的性能衰减或降解现象。
耐热稳定性的好坏与塑料的化学结构和添加剂有关。
例如，采用碳纳米纤维增强的聚醚醚酮塑料具有出色的耐热稳定性，可适用于高温环境下的工程应用。
二、塑料的耐高温性塑料材料在高温环境下的应用愈发广泛，因此塑料的耐高温性也成为了重要的性能指标。
1. 耐高温变形温度耐高温变形温度是指塑料在高温条件下不发生稳定性变形的温度。
常见的塑料如PA46、聚酰亚胺等具有较高的耐高温变形温度，可应用于高温环境下的自动化设备。
2. 熔融温度塑料的熔融温度是指塑料由固态过渡到熔融态所需要的温度。
在高温环境下，塑料的熔融温度直接影响其使用性能。
例如，聚焦咖塔脂的熔融温度较高，适用于高温下的电子元器件封装材料。
3. 耐高温稳定性耐高温稳定性是指塑料在高温环境下长期使用时不发生显著性降解和性能损失。
耐高温稳定性的好坏与塑料的分子结构和添加剂有关。
例如，聚醚醚酮塑料在高温下保持较好的性能稳定性，可应用于汽车引擎舱等高温环境中。
玻璃化转变温度、熔融指数、热变形温度

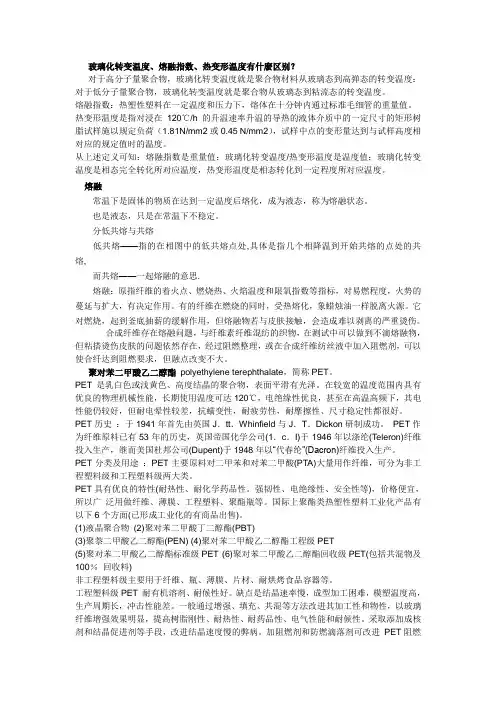

玻璃化转变温度、熔融指数、热变形温度有什麼区别？对于高分子量聚合物，玻璃化转变温度就是聚合物材料从玻璃态到高弹态的转变温度：对于低分子量聚合物，玻璃化转变温度就是聚合物从玻璃态到粘流态的转变温度。
熔融指数：热塑性塑料在一定温度和压力下，熔体在十分钟内通过标准毛细管的重量值。
热变形温度是指对浸在120℃/h的升温速率升温的导热的液体介质中的一定尺寸的矩形树脂试样施以规定负荷（1.81N/mm2或0.45 N/mm2），试样中点的变形量达到与试样高度相对应的规定值时的温度。
从上述定义可知：熔融指数是重量值；玻璃化转变温度/热变形温度是温度值；玻璃化转变温度是相态完全转化所对应温度，热变形温度是相态转化到一定程度所对应温度。
熔融常温下是固体的物质在达到一定温度后熔化，成为液态，称为熔融状态。
也是液态，只是在常温下不稳定。
分低共熔与共熔低共熔——指的在相图中的低共熔点处,具体是指几个相降温到开始共熔的点处的共熔,而共熔——一起熔融的意思.熔融：原指纤维的着火点、燃烧热、火焰温度和限氧指数等指标，对易燃程度，火势的蔓延与扩大，有决定作用。
有的纤维在燃烧的同时，受热熔化，象蜡烛油一样脱离火源。
它对燃烧，起到釜底抽薪的缓解作用，但熔融物若与皮肤接触，会造成难以剥离的严重烫伤。
合成纤维存在熔融问题，与纤维素纤维混纺的织物，在测试中可以做到不滴熔融物，但粘搭烫伤皮肤的问题依然存在，经过阻燃整理，或在合成纤维纺丝液中加入阻燃剂，可以使合纤达到阻燃要求，但融点改变不大。
聚对苯二甲酸乙二醇酯polyethylene terephthalate，简称PET。
PET 是乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽。
在较宽的温度范围内具有优良的物理机械性能，长期使用温度可达120℃，电绝缘性优良，甚至在高温高频下，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。
PET历史：于1941年首先由英国J．tt．Whinfield与J．T．Dickon研制成功。
塑料的几个特征温度

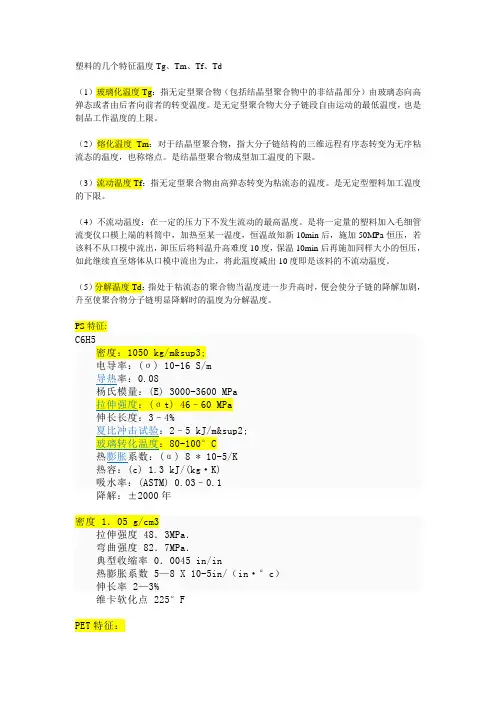

塑料的几个特征温度Tg、Tm、Tf、Td（1）玻璃化温度Tg：指无定型聚合物（包括结晶型聚合物中的非结晶部分）由玻璃态向高弹态或者由后者向前者的转变温度。
是无定型聚合物大分子链段自由运动的最低温度，也是制品工作温度的上限。
（2）熔化温度Tm：对于结晶型聚合物，指大分子链结构的三维远程有序态转变为无序粘流态的温度，也称熔点。
是结晶型聚合物成型加工温度的下限。
（3）流动温度Tf：指无定型聚合物由高弹态转变为粘流态的温度。
是无定型塑料加工温度的下限。
（4）不流动温度：在一定的压力下不发生流动的最高温度。
是将一定量的塑料加入毛细管流变仪口模上端的料筒中，加热至某一温度，恒温故知新10min后，施加50MPa恒压，若该料不从口模中流出，卸压后将料温升高难度10度，保温10min后再施加同样大小的恒压，如此继续直至熔体从口模中流出为止，将此温度减出10度即是该料的不流动温度。
（5）分解温度Td：指处于粘流态的聚合物当温度进一步升高时，便会使分子链的降解加剧，升至使聚合物分子链明显降解时的温度为分解温度。
PS特征:C6H5密度：1050 kg/m³电导率：(σ) 10-16 S/m导热率：0.08杨氏模量：(E) 3000-3600 MPa拉伸强度：(σt) 46–60 MPa伸长长度：3–4%夏比冲击试验：2–5 kJ/m²玻璃转化温度：80-100°C热膨胀系数：(α) 8 * 10-5/K热容：(c) 1.3 kJ/(kg·K)吸水率：(ASTM) 0.03–0.1降解：±2000年密度 1．05 g/cm3拉伸强度 48．3MPa．弯曲强度 82．7MPa．典型收缩率 0．0045 in/in热膨胀系数 5—8 X 10-5in/（in·°c）伸长率 2—3%维卡软化点225°FPET特征：以Dupont的R~ ITE FR一530为例，其性能指标如下拉伸强度 152MPa弯曲模量（DAM） 10343MPa悬臂梁冲击强度( od) 85J/m比重 1.30-1.38热变形温度(1．8MPa) 224℃熔点254℃氧指数33% UL阻燃性 V一0级热线点燃 330 S体积电阻率 10,r ]ohm-cm介电强度 16．9Kv/mm介电常数 103Hz时3．810 Hz时3．7介质损耗 103Hz时0．01110 Hz时0．018PP是一种半结晶性材料。
常用结晶性聚合物的熔点
常用结晶性聚合物的熔点PE:结晶聚合物.Tg:-78℃以下,熔点(Tm):HDPE;125～137℃,LDPE:105~120℃.PP;结晶聚合物;Tm:164~170℃.Td:315℃POM:结晶聚合物;Tm:均聚:175℃.共聚:165℃.Td:250℃PET: Tm=254℃PA66：Tm=252℃PS：Tm=240℃PTFE：Tm=327℃PCL: 59～64℃，玻璃化温度为-60℃PLA:玻璃化转变温度大约是65°C，熔点是180°C复合膜大纲一。
、选用PCL和PLA作为基体PCL和PLA在真空箱中干燥24h，干燥温度在玻璃化温度以上，熔融温度一下PCL选取干燥温度35度，PLA干燥温度70度。
选取二氯甲烷作为溶剂，室温下分别搅拌12hPCL溶液的配制：配制质量浓度为2、3、4wt%分别实验，浇铸膜的厚度PLA溶液的配制：配制质量浓度为2、3、4wt%分别实验，浇铸膜的厚度（这两天可以开始）稀溶液浇铸用胶头滴管滴加或用平板硫化机将颗粒升温压制<15um厚的薄膜。
将所浇铸的膜在真空干燥至恒重。
对比将PCL和PVDF溶于DMF中，浓度2wt%二、PVDF纤维膜的制备加入表面活性剂和不加表面活性剂进行对比用载玻片接收PVDF纤维，纤维膜的厚度<15um。
三、膜的组合1、将PLA和PCL溶液直接浇铸到接收PVDF纤维膜的玻璃片上。
干燥后放入真空箱中干燥至恒重。
2、将浇铸的膜干燥后放在接受有PVDF纤维膜的载玻片上。
四、偏光下观察将双层膜和复合膜放在加热台上，含PCL的加热到？。
常用光学塑料性能

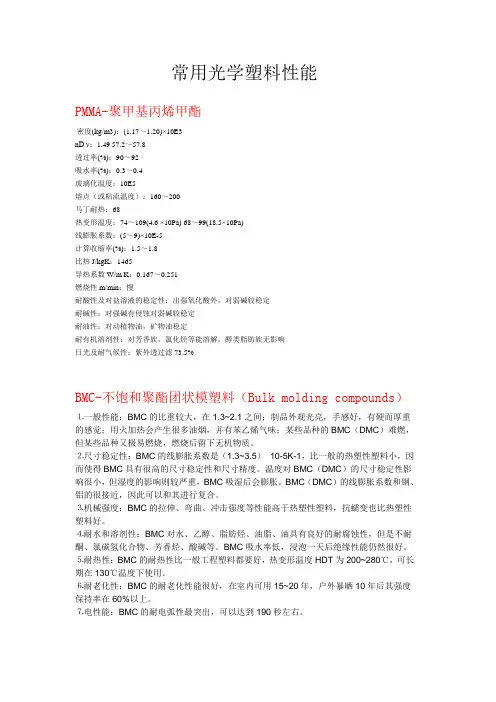

常用光学塑料性能PMMA-聚甲基丙烯甲酯密度(kg/m3)：(1.17～1.20)×10E3nD ν：1.49 57.2～57.8透过率(%)：90～92吸水率(%)：0.3～0.4玻璃化温度：10E5熔点（或粘流温度）：160～200马丁耐热：68热变形温度：74～109(4.6 ×10Pa) 68～99(18.5×10Pa)线膨胀系数：(5～9)×10E-5计算收缩率(%)：1.5～1.8比热J/kgK：1465导热系数W/m K：0.167～0.251燃烧性m/min：慢耐酸性及对盐溶液的稳定性：出强氧化酸外，对弱碱较稳定耐碱性：对强碱有侵蚀对弱碱较稳定耐油性：对动植物油，矿物油稳定耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响日光及耐气候性：紫外透过滤73.5%BMC-不饱和聚酯团状模塑料（Bulk molding compounds）⒈一般性能：BMC的比重较大，在1.3~2.1之间；制品外观光亮，手感好，有硬而厚重的感觉；用火加热会产生很多油烟，并有苯乙烯气味；某些品种的BMC（DMC）难燃，但某些品种又极易燃烧，燃烧后留下无机物质。
⒉尺寸稳定性：BMC的线膨胀系数是（1.3~3.5）×10-5K-1，比一般的热塑性塑料小，因而使得BMC具有很高的尺寸稳定性和尺寸精度。
温度对BMC（DMC）的尺寸稳定性影响很小，但湿度的影响则较严重，BMC吸湿后会膨胀。
BMC（DMC）的线膨胀系数和钢、铝的很接近，因此可以和其进行复合。
⒊机械强度：BMC的拉伸、弯曲、冲击强度等性能高于热塑性塑料，抗蠕变也比热塑性塑料好。
⒋耐水和溶剂性：BMC对水、乙醇、脂肪烃、油脂、油具有良好的耐腐蚀性，但是不耐酮、氯碳氢化合物、芳香烃、酸碱等。
BMC吸水率低，浸泡一天后绝缘性能仍然很好。
⒌耐热性：BMC的耐热性比一般工程塑料都要好，热变形温度HDT为200~280℃，可长期在130℃温度下使用。
常用塑料包装材料性能简介
常用塑料包装材料一、聚乙烯（PE）（一）性能及用途聚乙烯是典型的热塑性塑料，为无臭、无味、无毒的可燃性白色粉末。
成型用的聚乙烯树脂均为经挤出造粒的蜡状颗粒料，外观呈乳白色。
聚乙烯的分子量在1万~100万之间，分子量超过100万的为超高分子量聚乙烯。
分子量越高，其物理力学性能越好，但随着分子量的增高，加工性能降低。
因此，要根据使用情况选择适当的分子量和加工条件。
高分子量聚乙烯是个加工结构材料和负荷材料，而低分子量聚乙烯只适合作涂覆、上光剂、润滑剂和软化剂等。
聚乙烯的力学性在很大程度上取决于复合物的分子量、支化度和结晶度。
高密度聚乙烯的拉伸强度为20~25MPa，而低密度聚乙烯的拉伸强度只有10~12MPa。
聚乙烯的伸长率主要取决于密度，密度大，结晶度高，其蔓延性就差。
聚乙烯的电绝缘性能优异。
因为它是非绝缘材料，其介电常教及介电损耗几乎与温度、频率无关；高频性能很好，适于制造各种高频电缆和海底电缆的绝缘层。
（二）品种1．低密度聚乙烯（LDPE）(1) 性能低密度聚乙烯的密度范围为0.910~0.925g/cm³。
分子结构为主链上带有长、短不同支链的支链型分子。
在主链上每1000个碳原子中约带有50个以下的乙基、丁基或更长的支链。
与高密度和中密度聚乙烯相比，它具有较低的结晶度（55%～65%），较低的软化点（108ºC～126ºC）以及较宽的熔体指数（0.2～80g/10min）。
由于低密度聚乙烯的化学结构与石蜡烃类似，不含极性基团，所以具有良好的化学稳定性，对酸、碱和盐类水溶液具有耐腐蚀作用。
它的电性能及好，具有导电率低、介电常数低、介电损耗低以及介电强度高等特性。
但低密度聚乙烯的耐热性能较差，也不耐氧和光老化。
因此，为了提高其耐老化性能，通常要在树脂中加入抗氧剂和紫外线吸收剂等。
低密度聚乙烯具有良好的柔软性、延伸性和透明性，但机械强度低于高密度聚乙烯和线型低密度聚乙烯。
pvp玻 璃化转变温度和熔点
pvp玻璃化转变温度和熔点
PVP是一种聚乙烯吡咯烷酮的缩写，它是一种重要的生物医用材料，
被广泛应用于制造药品、医疗设备和医用敷料等方面。
在制造过程中，PVP的玻璃化转变温度和熔点是两个关键的物理参数。
首先，PVP的玻璃化转变温度是指从玻璃态向胶态转变时的温度。
玻
璃态是指物质在快速冷却或深度干燥过程中出现的无定形状态，它的
物理性质类似于固体，但其分子排列方式与晶体不同。
PVP的玻璃化
转变温度一般在70-180℃之间，在生产过程中，可以通过控制PVP
的制造温度和其他工艺参数来调节其玻璃化转变温度，以满足各种不
同的应用需求。
其次，PVP的熔点是指从固态向液态转变时的温度。
温度越高，PVP
分子的运动越剧烈，分子间的相互作用力逐渐减弱，从而使PVP分子逐渐溶解于液体中。
PVP的熔点一般在160-200℃之间，不同级别的PVP具有不同的熔点值，而且PVP的熔点受到其他因素的影响，如分子量、溶剂、含水量等。
PVP的熔点在各种制造过程中都是一个重要
的参数，特别是在模塑或热压成型时，它可以确定PVP在固态下达到最佳流动性的温度范围，以便保证材料的成型性能。
综上所述，PVP的玻璃化转变温度和熔点是制造和应用PVP材料时必
须考虑的两个关键参数。
为了保证PVP材料的质量和性能，制造者需要根据具体的应用要求来选择适当的PVP制造工艺和参数。
同时，也需要注意到PVP制造中可能会出现的各种问题，如粘度不足、结晶过多、颗粒大小过大或过小等，以确保PVP材料的最终质量符合预期。
常见高聚物的名称、重复结构单元、熔点与玻璃化转变温度
常见高聚物的名称、重复结构单元、熔点与玻璃化转变温度Names, Constitutional Repeating Units, Melting Points and Glass-transitionTemperatures of Common High Polymers序号(No.) 名称(Name)重复结构单元(Constitutional repeating unit)熔点T m/℃玻璃化转变温度T g/℃1 聚甲醛POM 182.5 -30.02 聚乙烯PE140.0,95.0 -125.0,-20.03 聚乙烯基甲醚150.0 -13.04 聚乙烯基乙醚- -42.05 乙烯丙烯共聚物，乙丙橡胶，- -60.06 聚乙烯醇PV A258.0 99.07 聚乙烯基咔唑PVK- 200.08 聚醋酸乙烯酯- 30.09 聚氟乙烯PVF200.0 -10 聚四氟乙烯(Teflon)PIEE327.0 130.011 聚偏二氟乙烯PVDF171.0 39.012 偏二氟乙烯与六氟丙烯共聚物(Viton)，- -55.013 聚氯乙烯(PVC)- 78.0-81.014 聚偏二氯乙烯PVDC210.0 -18.015 聚丙烯PP183.0,130.0 26.0,-35.016 聚丙烯酸PAA- 106.017 聚甲基丙烯酸甲酯，有机玻璃PMMA160.0 105.018 聚丙烯酸乙酯- -22.019 聚（α-腈基丙烯酸丁酯）- 85.020 聚丙烯酰胺PAM- 165.021 聚丙烯腈PAN317.0 85.022 聚异丁烯基橡胶IR1.5 -70.023 聚氯代丁二烯，氯丁橡胶43.0 -45.024 聚顺式-1,4-异戊二烯，天然橡胶NR36.0 ??-70.025 聚反式-1,4-异戊二烯，古塔橡胶74.0 -68.026 苯乙烯和丁二烯共聚物，丁苯橡胶SBR，，- -56.0尼龙PA-xy (x二胺C，y 二酸C数)27 聚己内酰胺，尼-6PA6223.0 -28 聚亚癸基甲酰胺，尼龙-11198.0 46.029 聚己二酰己二胺，尼龙-66267.0 45.030 聚癸二酰己二胺，尼龙-610165.0 50.031 聚亚壬基脲236.0 -32 聚间苯二甲酰间苯二胺390.0 -33 聚对苯二甲酸乙二酯PET270.0 69.034 聚碳酸酯PC267.0 150.035 聚环氧乙烷PEO66.2 -67.036 聚2,6-二甲基对苯醚338.0 -37 聚苯硫醚288.0 85.038 聚[双（甲基胺基）膦腈]- 14.039 聚[双（三氟242.0 -66.0代乙氧基）膦腈]40 聚二甲基硅氧烷，硅橡胶PDMS-29.0 -123.041 赛璐珞纤维素>270.0 -42 聚二苯醚砜230.0 -。
塑料的四个特征温度
（1）玻璃化温度Tg：指无定型聚合物（包括结晶型聚合物中的非结晶部分）由玻璃态向高弹态或者由后者向前者的转变温度。
是无定型聚合物大分子链段自由运动的最低温度，也是制品工作温度的上限。
（2）熔化温度Tm：对于结晶型聚合物，指大分子链结构的三维远程有序态转变为无序粘流态的温度，也称熔点。
是结晶型聚合物成型加工温度的下限。
（3）流动温度Tf：指无定型聚合物由高弹态转变为粘流态的温度。
是无定型塑料加工温度的下限。
不流动温度：在一定的压力下不发生流动的最高温度。
是将一定量的塑料加入毛细管流变仪口模上端的料筒中，加热至某一温度，恒温故知新10min后，施加 50MPA恒压，若该料不从口模中流出，卸压后将料温升高难度10度，保温10min后再施加同样大小的恒压，如此继续直至熔体从口模中流出为止，将此温度减出10度即是该料的不流动温度。
（4）分解温度Td：指处于粘流态的聚合物当温度进一步升高时，便会使分子链的降解加剧，升至使聚合物分子链明显降解时的温度为分解温度。
1）玻璃化温度Tg：指无定型聚合物（包括结晶型聚合物中的非结晶部分）由玻璃态向高弹态或者由后者向前者的转变温度。
是无定型聚合物大分子链段自由运动的最低温度，也是制品工作温度的上限。
2）熔化温度Tm：对于结晶型聚合物，指大分子链结构的三维远程有序态转变为无序粘流态的温度，也称熔点。
是结晶型聚合物成型加工温度的下限。
（3）活动温度Tf：指无定型聚合物由高弹态转变为粘流态的温度。
是无定型塑料加工温度的下限。
（4）不活动温度：在一定的压力下不发生活动的最高温度。
是将一定量的塑料加进毛细管流变仪口模上真个料筒中，加热至某一温度，恒温故知新10min后，施加50MPA恒压，若该料不从口模中流出，卸压后将料温升高难度10度，保温10min后再施加同样大小的恒压，如此继续直至熔体从口模中流出为止，将此温度减出10度即是该料的不活动温度。
（5）分解温度 Td：指处于粘流态的聚合物当温度进一步升高时，便会使分子链的降解加剧，升至使聚合物分子链明显降解时的温度为分解温度。
各类塑料原材料性能特点-ABS、PC、PA66、PP
各类塑料原材料性能特点材料名称: ABS中文名称: 丙烯腈-丁二烯-苯乙烯共聚物英文全称: Acrylonitrile-Butadiene-Styrene典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:干燥处理： ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80~90C下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度： 210~280C°；建议温度：245C°模具温度: 25…70C。
（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。
注射压力： 500~1000bar。
注射速度：中高速度。
流道和浇口:性质化学和物理特性:缩小率: 0.5%～0.6 %密度(g/cm): 1～1.2ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS是非结晶性材料。
三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
供应商:Dow Chemical (Magnum grades), GE Plastics (Cycolac), Bayer (Lustran), BASF (Terluran), Chi Mei (Polylac), LG Chemical (Lupos), Cheil Synthesis. 备注:材料名称: PP中文名称: 聚丙烯英文全称: PolyProrylene典型应用范围:汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。
