史必诺窄巷道货架规格
史必诺®美库™窄巷道托盘货架(VNA)能够充分利用地面空间和仓库高度，在提供高密度储存的同时又能100%对货物进行单独存取，保持货物极好的流通性。
该系统需要配以更高的叉车在极窄的通道中进行操作。
与普通叉车相比，这种叉车可以节省50％的巷道空间，同时又可以达到两倍的操作高度。
由于叉车在叉车导向系统内运作，因而大大减少了货损，也降低了维护费用。
窄巷道系统需要相当平整的地面，为保证托盘在高层货位上准确存取定位，叉车须配置半自动辅助托盘定位装置，该系统对货架结构强度和公差配合要求极为严格。
窄巷道托盘货架系统需要特殊的窄巷道叉车及叉车导向系统。
人上行式 (man-up) 窄巷道叉车操作高度可达14米。
优点
由于安装了地导轨，特殊VNA叉车可在多巷道内灵活操作，高速存取托盘。
窄巷道货架系统提供了一种安全及免损的存储环境。
储位使用率高达95% 接近100%，良好的货物周转使地面使用率达50%，且有很高的空间利用率。
备注
必须使用三向堆垛叉车。
必须考虑到消防和地震的特殊要求，耐磨和超平整的地面对重的静载和动载而言也是必须的。
窄巷道货架和双深度货架的区别
组之间安装一个导轨，仓库空间利用率可比普通的货架提高20%左右，但是由于巷道比较窄，所以需
要使用三向堆垛车，叉车的成本比较高。 二者最大的区别就是使用的叉车不一样，双深度货架是四个 背靠背，而且没有下面的导轨。
窄巷道货架特点：
窄巷道货架的最大特点就是通道比一般的横梁式窄得多，大概在1600mm-2000mm左右，大大的提 高了仓库的空间利用率，在房价飞涨的今天，窄巷道货架被很多企业仓库所喜欢； 这款货架需要配置 专门的叉车---三向堆垛车这也是它的另一个特色，由于通道比较窄，这就对开叉车的师傅的技术有要 求，驾驶技术要比较娴熟，平时工作要细心谨慎。
窄巷道货架和 双深度货架的 区别
柯瑞德货架
窄巷道货架和双深度货架
窄巷道货架和双深度货架都是由横梁式货架演变而来，都
是重型货架的一种，很多时候会比较容易将这两种货架搞
混。
窄巷道货架
双深度货架
窄巷道货架介绍：
窄巷道货架是因为其叉车搬运巷道比较窄而得名，这也是其最大的优势，提高仓库利用率。窄巷道货 架系统主体为横梁式货架系统，区别在于货架底部地面上加装“三向堆垛叉车”的行动导轨，这也是 为了货架的安全和叉车的导向着想。
普通横梁式货架不能满足的储存要求比普通横梁式货架增加一倍的存货量。 双深度货架比较适合烟草、
食品饮料、包装等行业选用。
双深度货架是采用双排并列存放的货架类型，仓库利用率是42%左右，双深度货架的巷道要根据叉车 来设计，但是为了取到里面的货物，需要使用剪刀式叉车。 窄巷道叉车一般也是两组货架挨着，每两
双深度货架的介绍：
双深度货架系列由重型横梁式货架衍
满足的储存要求比普通横梁式货架增加一倍的存货量。
双深度货架的特点：
横梁高度较低，操作高度可达8米，中等的库存流动，提供50%的可选性，适用于取货率较低之仓库， 地面使用率：42%，双深度货架系列由重型横梁式货架衍生而成结构简便，储存量高，而有效的缓解
货架标准(企标)
货架标准（企标）ICS 53. 080J 83Q/企业标准Q/XXX XXXXX—2013仓储式货架技术规范The technical specification of the storage shelves点击此处添加与国际标准一致性程度的标识（工作组讨论稿）（本稿完成日期:2013. 1）2013 - XX - XX 发布 2013 - XX - XX 实施发布苏州苏固隆金属制品有限公司Q/XXX XXXXX—2013刖百由于仓储货架目前尚无可直接引用的国家和行业标准，苏州苏固隆金属制品有限公司根据本企业的特点并参照JB/T 5323《立体仓库焊接式钢结构货架技术条件》制定本标准，用于指导企业的仓储货架的生产和制造。
本标准按照GB/T 1. 1—2009给出的规则起草。
本标准由苏州苏固隆金属制品有限公司提出。
本标准由苏州苏固隆金属制品有限公司技术部归口。
本标准起草单位:苏州苏固隆金属制品有限公司、无锡市产品质量监督检验中心。
本标准主要起草人：陈宇本标准为首次发布。
1Q/XXX XXXXX—2013仓储式货架技术规范1范围本标准规定了重型、中型和轻型仓储式货架的尺寸、材料、技术要求、试验方法、标记、验收、检查和包装。
本标准适用于苏州苏固隆金属制品有限公司的重型、中型和轻型仓储式货架的制造、验收、装配。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 700碳素结构钢GB/T 1231钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件GB/T 1591低合金结构钢技术规范GB/T 1764漆膜厚度测定法GB/T 1771色漆和清漆耐中性盐雾性能的测定(ISO15184:1998, IDT)GB/T 3098. 1紧固件机械性能螺栓、螺钉和螺柱GB/T 4956磁性金属基体上非磁性覆盖层厚度测量磁性方法(eqv ISO 2178:1982) GB/T 6723通用冷弯开口型钢尺寸、外形、重量及允许偏差GB/T 6728结构用冷弯开口型钢尺寸、外形、重量及允许偏差GB/T 6462金属和氧化物覆盖层横断面厚度显微镜测量方法(eqv ISO 1463:1982) GB/T 6739色漆和清漆铅笔法测定漆膜硬度QS015184:1998, IDT)GB/T 8923涂装前钢材表面锈蚀等级和除锈等级GB/T 9286色漆和清漆、漆膜的划格试验GB 500188冷弯薄壁型钢结构技术规范件GBJ 50205钢结构工程施工质量验收规范CECS23 90钢货架结构设计规范JB/T 5323立体仓库焊接式钢结构货架技术条件Q/BQB 303-2003结构用热连轧钢板及钢带3术语及定义3. 1 轻型仓储货架 light duty storage shelves (light duty racking)由立柱、层板等构件组成，单元货架通常每层承载不大于150kg，总承载一般不大于 2000kg。
标准货架尺寸

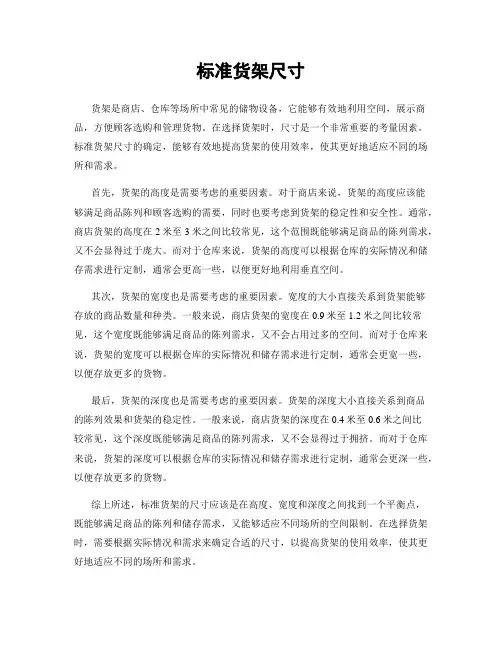

标准货架尺寸货架是商店、仓库等场所中常见的储物设备，它能够有效地利用空间，展示商品，方便顾客选购和管理货物。
在选择货架时，尺寸是一个非常重要的考量因素。
标准货架尺寸的确定，能够有效地提高货架的使用效率，使其更好地适应不同的场所和需求。
首先，货架的高度是需要考虑的重要因素。
对于商店来说，货架的高度应该能够满足商品陈列和顾客选购的需要，同时也要考虑到货架的稳定性和安全性。
通常，商店货架的高度在2米至3米之间比较常见，这个范围既能够满足商品的陈列需求，又不会显得过于庞大。
而对于仓库来说，货架的高度可以根据仓库的实际情况和储存需求进行定制，通常会更高一些，以便更好地利用垂直空间。
其次，货架的宽度也是需要考虑的重要因素。
宽度的大小直接关系到货架能够存放的商品数量和种类。
一般来说，商店货架的宽度在0.9米至1.2米之间比较常见，这个宽度既能够满足商品的陈列需求，又不会占用过多的空间。
而对于仓库来说，货架的宽度可以根据仓库的实际情况和储存需求进行定制，通常会更宽一些，以便存放更多的货物。
最后，货架的深度也是需要考虑的重要因素。
货架的深度大小直接关系到商品的陈列效果和货架的稳定性。
一般来说，商店货架的深度在0.4米至0.6米之间比较常见，这个深度既能够满足商品的陈列需求，又不会显得过于拥挤。
而对于仓库来说，货架的深度可以根据仓库的实际情况和储存需求进行定制，通常会更深一些，以便存放更多的货物。
综上所述，标准货架的尺寸应该是在高度、宽度和深度之间找到一个平衡点，既能够满足商品的陈列和储存需求，又能够适应不同场所的空间限制。
在选择货架时，需要根据实际情况和需求来确定合适的尺寸，以提高货架的使用效率，使其更好地适应不同的场所和需求。
史必诺美国货架介绍
Maxrac® Teardrop 托盘货架系统 ( 2”/ 50.8mm 节距 )史必诺®美库™ Teardrop 托盘货架系统是储存托盘和大件货的最经济有效的系统，能最大程度地利用仓库空间。
史必诺®美库™ Teardrop 货架可以用于多种储存需要，包括托盘类货物的标准型存储、窄巷道式存储、柱状物品储存、电缆储存、零售货架，货架式阁楼以及拣选模块等。
史必诺®美库™ Teardrop 托盘货架系统的设计及制造完全符合 RMI ( 美国货架制造商协会规范)的要求。
2”/ 50.8mm 节距史必诺®美库™ Teardrop 托盘货架系统提供多达五种立柱型号以满足不同的承载需求。
Teardrop508立柱立柱型号宽度深度厚度单位：毫米TDP U 80-189070 1.8TDP U 90-189070 1.8TDP U 90-2010570 2.0TDP U 105-1810570 1.8TDP U 105-2010570 2.0TDP U 105-2510570 2.5TDP U 105-27512085 2.75TDP U 120 -1812085 1.8TDP U 120 -2012085 2.0TDP U 120 -2512085 2.5TDP U 120 -27512085 2.75TDP U 120 -3015085 3.0TDP U 150 -2015085 2.0TDP U 150 -2515085 2. 5TDP U 150 -27515085 2.75TDP U 150 -3015085 3.0立柱高度：高度不限，但必须是以2”(50.8mm) 为模数。
横粱长度横梁长度是以接头面的距离来定义，如右图所示。
横粱接头史必诺®美库™ Teardrop 托盘货架系统的3铆钉& 4铆钉横梁接头采用增强抗侧向弯矩的设计理念，特殊的接头设计提高了接头承受垂直压力和弯距的能力。
史必诺驶入式货架标准规范简介

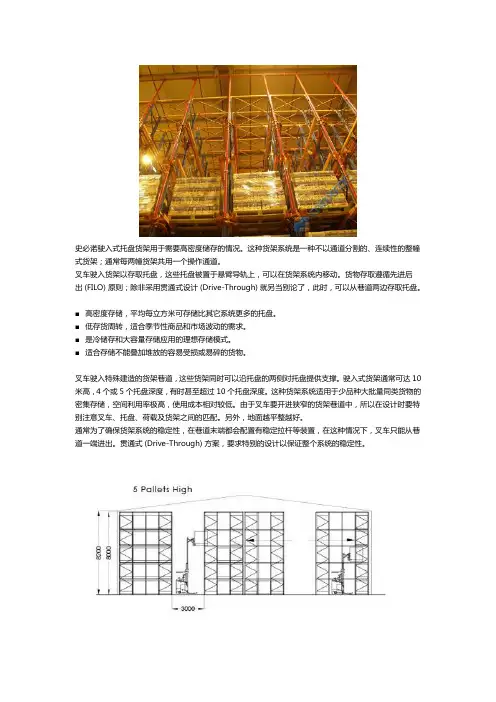

史必诺驶入式托盘货架用于需要高密度储存的情况。
这种货架系统是一种不以通道分割的、连续性的整幢式货架；通常每两幢货架共用一个操作通道。
叉车驶入货架以存取托盘，这些托盘被置于悬臂导轨上，可以在货架系统内移动。
货物存取遵循先进后出 (FILO) 原则；除非采用贯通式设计 (Drive-Through) 就另当别论了，此时，可以从巷道两边存取托盘。
■高密度存储，平均每立方米可存储比其它系统更多的托盘。
■低存货周转，适合季节性商品和市场波动的需求。
■是冷储存和大容量存储应用的理想存储模式。
■适合存储不能叠加堆放的容易受损或易碎的货物。
叉车驶入特殊建造的货架巷道，这些货架同时可以沿托盘的两侧对托盘提供支撑。
驶入式货架通常可达10米高，4个或5个托盘深度，有时甚至超过10个托盘深度。
这种货架系统适用于少品种大批量同类货物的密集存储，空间利用率极高，使用成本相对较低。
由于叉车要开进狭窄的货架巷道中，所以在设计时要特别注意叉车、托盘、荷载及货架之间的匹配。
另外，地面越平整越好。
通常为了确保货架系统的稳定性，在巷道末端都会配置有稳定拉杆等装置，在这种情况下，叉车只能从巷道一端进出。
贯通式 (Drive-Through) 方案，要求特别的设计以保证整个系统的稳定性。
优点:高密度的存储货架，非常适合少品种大批量货物的存储。
提供无损存储。
地面可堆放单层托盘，如果允许的话也可双层叠放。
使用通用搬运操作设备，低成本。
托盘导轨托盘导轨有两种可供选用。
可选部件托盘导轨导入口托盘导轨导入口固定在托盘导轨近通道的一端，可以对托盘起辅助导入作用, 提高仓库的运转效率，并同时降低托盘对货架的撞击几率。
地导轨- 使用地导轨能更好的保护货架立柱，避免叉车碰撞;- 便于叉车驶入通道，起到导向作用;- 安装时易于调节货架的水平度与垂直度;- 作用于货架系统的荷载能更有效地传至地面。
立柱防撞保护立柱防撞保护安装于驶入式货架每个巷道入口处的立柱之前，能尽可能减少叉车碰撞的影响。
标准货架参数
标准货架参数
货架是商业中常见的储存和展示商品的设备之一，一般由多层灵活可调整的架子组成。
以下为一份标准货架的参数，包括尺寸、载重能力和材料：
1. 尺寸：
- 高度：通常在180-220厘米范围内，可根据需要调整；
- 宽度：一般在60-100厘米之间，也可按需求调整；
- 深度：一般在30-60厘米之间，也可根据商品大小进行调整。
2. 载重能力：
- 整个货架的总载重能力：通常在100-300千克之间，按照不同层板的设计和连接方
式不同而有所变化；
- 每层板的载重能力：通常为20-50千克，也会根据层板材料和连接方式的不同而有
所变化。
3. 材料：
- 金属：常见的金属材料包括钢铁和铝合金，具有较高的强度和耐用性；
- 木材：常见的木材材料包括实木和胶合板，具有良好的承重性能；
- 塑料：常见的塑料材料包括聚丙烯和聚乙烯，轻巧且具有一定的承重能力。
注意：以上参数仅供参考，实际货架的参数会根据具体需求和使用环境的不同而有所
变化。
在选择货架时应根据特定的商品、场地和预算等因素进行综合考虑，并与相应的供
应商进行进一步咨询和定制。
货架参数及技术要求
货架参数及技术要求
具体要求：
1.中型货架材料规格：
立柱厚度40*80*1.0mmC型钢
横梁厚度40*60*1.0mmP型钢
层板厚度0.5mm厚的冷轧钢板
每层载重280kg。
货架颜色为蓝色或灰色。
货架的正前方或者其他醒目位置需要有放标签（一半A4纸大）
的地方，以便表明货架内摆放的物品名称等信息。
2．货架摆放位置须现场查勘，货架具体长度需现场测量后制作。
技术咨询人：赵老师，
3.产品质保期3年，质保期结束，终身提供维修服务。
4.B型货架需要固定在墙上，A型货架需要用钢材互联防止倾倒，保证安全，整个工程应在2015年11月25日前完成。
5.货架的效果图与型号图如图一，图二所示。
图一 货架样式参考图
1000m m
600m m 600m m
可根据实际情况调整
A 型柜子
1000m m 600m m 600m m
600m m 可根据实际情况调整
B 型柜子
图二货架参考图（右边为重型4层货架，左边为重型3层货架）
6.货架在房间的摆放位置如图三，图四所示。
m
型
m
×6
00
图三二楼货架摆放位置示意图
图四504房间货架摆放位置示意图。
标准货架尺寸
标准货架尺寸货架是商场、超市、仓库等地方常见的一种货物存储设备，它能够有效地利用空间，方便货物的摆放和取用。
而货架的尺寸对于货物的存放和整体空间的利用至关重要。
下面我们就来详细介绍一下标准货架的尺寸。
首先，货架的高度是一个很重要的参数。
一般来说，货架的高度会根据实际使用需求进行定制，但是在标准的设计中，货架的高度通常在2米至3米之间。
这个范围内的货架高度既能够满足货物的存放需求，又能够方便人们取用货物，是比较合适的选择。
其次，货架的宽度也是需要考虑的因素。
货架的宽度一般会根据存放的货物尺寸来确定，但是在标准设计中，货架的宽度通常在0.5米至1.5米之间。
这个范围内的宽度能够满足大部分货物的存放需求，也能够在有限的空间内灵活摆放，是比较实用的尺寸。
再次，货架的深度也是需要考虑的因素之一。
货架的深度同样会根据存放的货物尺寸来确定，但是在标准设计中，货架的深度通常在0.3米至1米之间。
这个范围内的深度能够满足大部分货物的存放需求，也能够在有限的空间内充分利用空间，是比较合理的尺寸。
另外，货架的承重能力也是需要考虑的重要因素。
一般来说，货架的承重能力会根据实际使用需求和存放货物的重量来确定，但是在标准设计中，货架的承重能力通常在100kg至500kg之间。
这个范围内的承重能力能够满足大部分货物的存放需求，也能够保证货架的稳定性和安全性。
最后，货架的材质和结构也是需要考虑的因素之一。
货架的材质一般会选择钢材或者其他金属材料，这样能够保证货架的稳定性和耐用性。
而货架的结构也需要考虑货架的拆装方便性和稳定性，以及整体的美观度。
总的来说，标准货架的尺寸是根据实际使用需求和存放货物的特点来确定的，而在设计和选择货架时，需要考虑货架的高度、宽度、深度、承重能力以及材质和结构等因素，以便能够更好地满足使用需求，提高货物存储的效率和便利性。
希望以上内容能够帮助您更好地了解标准货架尺寸的相关知识。
VNA窄巷道货架
窄巷道货架
窄巷道托盘式货架，其与 常规托盘式货架系统相比， 区别在于窄巷道托盘式货 系统的巷道宽度要比常 规托盘式货架系统小的多， 一般为1600-2000mm左右， 空间利用率又提高了20% 左右，另外在通道两侧必 须设置导向护轨，以为三 向叉车行驶导向之用。
窄巷道货架系统
高储存密度 拣选率100% 货物流通速度快 叉车能高达14米作业
窄巷道货架
窄巷道货架系统是现代物流 系统中迅速发展的一个重要组 成部分，它具有节约用地、减 轻劳动强度、消除差错、提高 仓储自动化水平及管理水平、 提高管理和操作人员素质、降 低储运损耗、有效地减少物流 资金的积压、提高物流效率和 企业社会效率等诸多优点，目 前正越来越广泛地应用于各行 业。
VNA窄巷道货架系统是一种在标 准型托盘货架系统基础上演化的 货架系统。 VNA窄巷道货架系统需要特殊的 窄巷道叉车及叉车导向系统； 需 相当平整的地面；为保证托盘在 高层货位上准确存取定位， 叉车 须配置半自动辅助托盘定位装置； 系统对货架结构强度和公差配合 极为严格，必须综合考虑精确设 计安装；除非采用很低的地导轨 或采用线制导系统，VNA货架需 配置底梁，不能将托盘直接置于 地面。
窄巷道货架细节图
窄巷道货架立面图
窄巷道货架
L型标准高轨设计尺寸及安装标准
入口处导轨设计, 使用M16化学螺栓
窄巷道货架案例图1
窄巷道货架案例图2
谢
谢
版权归属武汉宁德仓储设备有限公司
货架的规格——精选推荐
货架的规格仓储货架：结构：由立柱、钢层板组成，规格：L1500*W500*H1500三层L900*W400*H1800四层L1200*W600*H2000五层适用范围：用于人工存取较轻货物，可与塑料周转箱配合存放多品种小件产品，也广泛应用于电子行业及小型零件仓库，可通过改变喷塑粉末或铺设特殊橡胶板实现防静电功能，优势：成本低、安全可靠、组装及拆卸简单、可以单独使用，也可以自由拼接成各种排列方式。
在地脚处增加万向轮机构甚至可以实现转运功能。
附注：货架的顶层和底层层板与立柱用双角码及螺丝连接,使货架稳固，中间层板用8只插销连接，安装拆卸方便。
钢层板上下以50mm为节距上下调节层高，满足多种使用要求。
角钢货架：规格：L1500*W500*H1500三层L900*W400*H1800四层L1200*W600*H2000五层结构：由立柱、层板、角码、卡销、专用螺栓和塑料底脚组成。
立柱：38*38*1.8承重：50-100千克/层层板材料：钢板、刨花板、中纤板、富丽板、玻璃板。
表面处理：喷塑，烤漆。
优势：外形美观，可任意组合，用途广泛。
采用万能角钢为立柱的轻量型钢层板货架，按连接和插接方式组装，安装拆卸方便，钢层板上下以50mm为节距任意调节，满足多种使用要求。
这是当前最理想的升级换代产品。
中型货架(搁板式货架)：结构：由立柱片、横梁和层板组成A、柱片：两根立柱由横撑、斜撑以尼龙自锁螺栓连接而成，可以有效防止螺栓松动后引发货架失稳，立柱上冲有双排斜条型孔，孔节距为50mm，所以横梁挂接在立柱上可以以50mm为单位上下调节每层的层高。
立柱截面由7个面构成，由于采用了"先自动冲孔后冷弯成型"技术，完全避免了因立柱应力集中而可能导致立柱出现裂纹失效情况。
B、横梁：由两只柱卡与横梁杆焊接在一起，横梁杆采用特制的冷轧P型闭口梁，这种结构具有简单可靠、重量轻，承载力强，造价低的特点。
柱卡与立柱连接时配有特殊设计安全销；可以确保横梁在外力撞击后不会脱落；C、层板：采用国际上最流行的条状层板，具有承载能力强、耐磨损、更换简单、维护成本低廉的特点。
