屋面金属板材的施工要求
屋面与墙面压型钢板施工
屋面与墙面压型钢板施工1、质量标准本工程屋面采用的是超细玻璃丝棉夹芯板。
墙面采用的是EPS板。
彩钢板品种、规格、尺寸等均必须符合设计文件要求及现行标准《建筑用压型钢板》GB/T12755-91的规定。
2、安装前准备1）板的包装：以叠板的方式供货。
叠层之间用60mm厚的聚苯乙烯支撑，并且以900-1000的距离放置，以便于起吊与装卸。
根据每件包装的重量，应选择适当的起吊与装卸方法。
每件包装应注明重量、数量、长度及工程名称等。
2）板的搬运及贮存：⑴、板在吊装时必须保持平衡，吊装用尼龙带宽度≥200mm。
并在板与带之间嵌入木板，木板应比尼龙条带略宽。
⑵、包装好的板必须放在牢固而平坦的地面上，在底下嵌入聚苯乙烯或木条。
存放时应略有倾斜，以排放任何凝聚液及积水。
⑶、包装好的板堆放不得高于三层，并在各层之间插入隔板。
⑷、板材不能长期放在露天，最多不超过四个月。
3）根据项目设计要求，检查檩条是否变形。
4）检查现场安全措施是否落实。
5）按有关规定接通工具电源。
3、安装技术要求1）根据设计图纸将板就位。
确定安装起始点，一般从一侧端边往另一侧端边，从檐口往屋脊方向安装。
2）屋面板安装的次序：钢丝网→超细玻璃丝棉夹芯板→屋面板3）确定好安装方向后，把端边的封口板先安装固定好，接着将第一块板安装就位，并将其固定，要保证与檩条垂直。
第一块安装完后，接着安装第二块、第三块板……。
4）第二块板安装时与第一块板的凸沿重叠，通过检查保证两块板的外沿完全接触，并且平直，从而保证重叠完好，并用自攻螺钉与檩条连接在一起。
5）钢丝网及铝箔、棉毡按次序进行叠放并临时固定，搭接长度按工艺规程执行。
6）彩钢板与Z檩条之间采用自攻螺钉固定，7）为保证屋面板平整，在两根檩条之间的板宽方向搭接处另加铆钉，间距≤300mm。
8）第一排安装完毕后，再安装第二排板。
在安装过程中，并注意搭接部分的防水处理。
9）彩钢板短边搭接长度≥200mm，取决于排水距离及排水坡度。

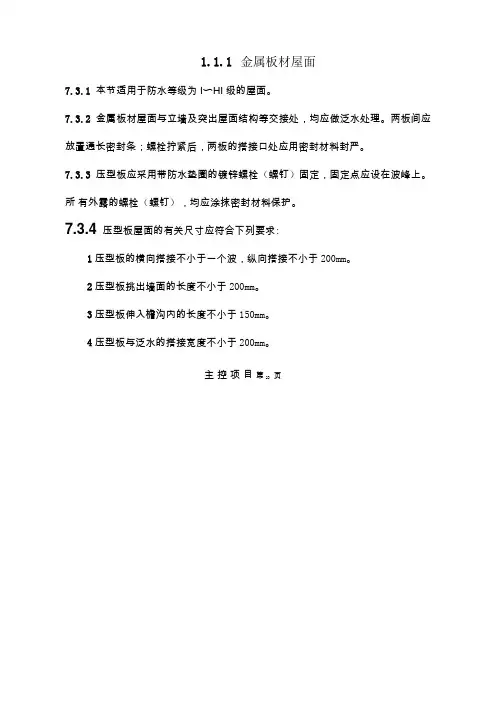

屋面板安装规范
1.1.1金属板材屋面7.3.1本节适用于防水等级为I〜HI级的屋面。
7.3.2金属板材屋面与立墙及突出屋面结构等交接处，均应做泛水处理。
两板间应放置通长密封条；螺栓拧紧后，两板的搭接口处应用密封材料封严。
7.3.3压型板应采用带防水垫圈的镀锌螺栓（螺钉）固定，固定点应设在波峰上。
所有外露的螺栓（螺钉），均应涂抹密封材料保护。
7.3.4 压型板屋面的有关尺寸应符合下列要求:1压型板的横向搭接不小于一个波，纵向搭接不小于200mm。
2压型板挑出墙面的长度不小于200mm。
3压型板伸入檐沟内的长度不小于150mm。
4压型板与泛水的搭接宽度不小于200mm。
主控项目第23页7.3.5 金属板材及辅助材料的规格和质量，必须符合设计要求。
检验方法:检查出厂合格证和质量检验报告。
7.3.6 金属板材的连接和密封处理必须符合设计要求，不得有渗漏现象。
检验方法:观察检查和雨后或淋水检验。
一般项目7.3.7 金属板材屋面应安装平整，固定方法正确，密封完整；排水坡度应符合设计要求。
检验方法:观察和尺量检查。
7.3.8 金属板材屋面的檐口线、泛水段应顺直，无起伏现象。
检验方法:观察检查。
7.3.9 屋面檩条、墙面檩条制作制作工艺：原材料检验——-下料一-轧制成形——- 除锈喷涂——^检验、编号、包装(1)原材料检验原材料必须附有质检证明书、合格证(原件)，并按国家现行有关标准进行理化试验，检验资料存档待查。
(2)下料依据设计尺寸用开卷机下料，剪切面应平整。
下料后，由专职质检员进行检验，采用卷尺和游标卡尺检测，并整理检验记录。
允许偏差如下：（3）轧制成形构件在檩条成形机上轧制成形，在冲床上冲孔。
成形檩条进行严格检测，各项参数整理成资料，当误差超出允许范围时，须立即对机器进行调整。
各项参数合格后进行批量生产。
（4）表面除锈、喷漆檩条均采用抛丸机进行喷砂除锈，表面达到Sa2.5级，抛丸除锈4小时内进行喷漆保护，采用氯磺化聚乙烯防腐涂料。

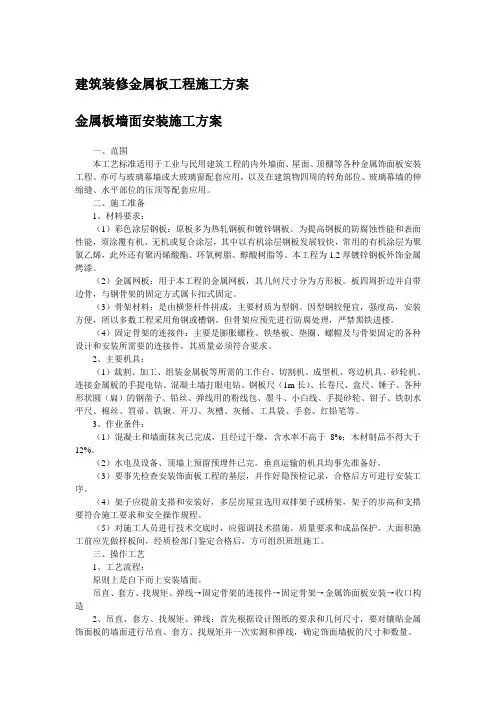

建筑装修金属板工程施工方案
建筑装修金属板工程施工方案金属板墙面安装施工方案一、范围本工艺标准适用于工业与民用建筑工程的内外墙面、屋面、顶棚等各种金属饰面板安装工程。
亦可与玻璃幕墙或大玻璃窗配套应用，以及在建筑物四周的转角部位、玻璃幕墙的伸缩缝、水平部位的压顶等配套应用。
二、施工准备1、材料要求：（1）彩色涂层钢板：原板多为热轧钢板和镀锌钢板。
为提高钢板的防腐蚀性能和表面性能，须涂覆有机、无机或复合涂层，其中以有机涂层钢板发展较快，常用的有机涂层为聚氯乙烯，此外还有聚丙烯酸酯、环氧树脂、醇酸树脂等。
本工程为1.2厚镀锌钢板外饰金属烤漆。
（2）金属网板：用于本工程的金属网板，其几何尺寸分为方形板。
板四周折边并自带边骨，与钢骨架的固定方式属卡扣式固定。
（3）骨架材料：是由横竖杆件拼成，主要材质为型钢。
因型钢较便宜，强度高，安装方便，所以多数工程采用角钢或槽钢。
但骨架应预先进行防腐处理，严禁黑铁进楼。
（4）固定骨架的连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件，其质量必须符合要求。
2、主要机具：（1）裁割、加工、组装金属板等所需的工作台、切割机、成型机、弯边机具、砂轮机、连接金属板的手提电钻、混凝土墙打眼电钻、钢板尺（1m长）、长卷尺、盒尺、锤子、各种形状圆（扁）的钢凿子、铅丝、弹线用的粉线包、墨斗、小白线、手提砂轮、钳子、铁制水平尺、棉丝、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。
3、作业条件：（1）混凝土和墙面抹灰已完成，且经过干燥，含水率不高于8%；木材制品不得大于12%。
（2）水电及设备、顶墙上预留预埋件已完。
垂直运输的机具均事先准备好。
（3）要事先检查安装饰面板工程的基层，并作好隐预检记录，合格后方可进行安装工序。
（4）架子应提前支搭和安装好，多层房屋宜选用双排架子或桥架，架子的步高和支搭要符合施工要求和安全操作规程。
（5）对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护。
金属板材屋面安全规定
金属板材屋面安全规定作为建筑的紧要构成部分之一，金属板材屋面因其稳定性能和造型美观等优势，得到了广泛应用。
然而，在金属板材屋面施工和维护过程中，安全问题一直是一个比较突出的问题。
为保障人员生命财产安全和工程顺当进行，订立一系列的金属板材屋面安全规定至关紧要。
1.施工前的安全检查金属板材屋面安装前，检查施工现场的安全问题是特别紧要的。
必需确保施工现场没有电线、电缆、管线等遮挡物，避开施工时发生意外停止。
另外，为保障作业人员的人身安全，需检查施工现场是否有安全设备，包括护栏、防护网等。
2.作业人员教育培训在金属板材屋面施工过程中，必需要有专业的作业人员，而在选择作业人员之前，要进行教育培训，确保他们具有金属板材屋面施工的技能和安全意识。
必需依照操作规程进行操作，遵守安全操作流程，重视安全防护设施的使用；安全设施必需随时具备牢靠的性能。
如发觉安全设施显现破损或失效情况，应适时进行修理或更换。
3.金属板材屋面安全防护设施为了确保金属板材屋面施工过程中的安全，必需设置相应的安全防护设施。
这些设施包括安全索、护栏、安全绳、安全带、防护网、防护墙、警示标志等。
4.现场安全警示在金属板材屋面施工现场应当设置警示标志和警示线，以提示现场作业人员和路过者进行注意和避让。
金属板材屋面施工现场应当设置警示标示，制作合格警示标识牌，便于作业人员警示牌社会公众。
5.屋面施工不安全区域隔离在金属板材屋面施工现场，施工中发觉的不安全区域需隔离。
在不安全区域内，必需遵守相关规定，确保施工现场的安全。
在进行金属板材屋面施工时，也要注意施工区域进、出、内、外等方向的安全隔离，尤其是避开交通混乱和设备交叉。
6.气氛监测在一些特别场合，如金属板材屋面内存在有毒气体或可燃气体，需要进行气氛监测。
作业人员要对空气中的氧气含量、有害气体含量和浓度进行精准明确检测，订立相应的安全操作措施，防止因气体泄漏造成人员中毒或火灾。
7.金属板材屋面维护时的安全防护金属板材屋面在使用过程中，还需要进行定期的保养和维护，以保证其耐久性和使用效果。
金属屋面工程施工技术及材料选用
金属屋面工程施工技术及材料选用一、金属屋面工程施工技术1. 施工准备阶段金属屋面工程施工前，需进行充分的准备工作。
首先是对施工图纸进行仔细研究和理解，了解屋面结构和材料要求。
其次是清理施工现场，确保基础平整、无杂物，同时设置安全警示标志，确保施工过程中的安全。
2. 材料加工和预制金属屋面所使用的材料一般包括金属板材、防水层和辅助材料。
在施工前，需要根据设计要求进行材料加工。
金属板材经过切割、折弯、冲孔等加工工艺，使其符合屋面形状和大小要求。
防水层可以采用预制防水卷材，也可以现场浇筑。
辅助材料包括胶粘剂、密封材料等，也需要进行合适的加工和准备。
3. 架设金属屋面结构在施工现场，首先需要根据设计图纸进行金属屋面结构的架设。
金属檩条、托架和支撑物等需要按照要求进行布置和安装。
在安装过程中，需要注意结构的稳定性和精确性，确保屋面的承重和整体结构的牢固性。
4. 安装金属板材金属板材是金属屋面工程的关键部分，也是最能展现施工质量的部分。
在安装之前，需要进行板材的测量和切割，确保板材的尺寸和形状与设计要求相符。
然后，根据设计要求和安装顺序，逐片安装板材，采用适当的连接方法进行固定，确保板材之间的平整度、紧密度和密封性。
5. 完善其他屋面部件除了金属板材外，金属屋面工程还包括其他部件的安装和完善。
例如，屋脊、外檐、排水装置等都需要进行安装和调整。
这些部件的安装需要严格按照设计要求进行，确保其功能和美观性。
6. 防水处理和保护层施工金属屋面工程需要进行防水处理，以确保建筑物的防水性能。
常见的防水方式包括设置防水层和施工防水涂料等。
在施工过程中，需要注意防水层的起伏和收口处理，确保防水效果的达到要求。
另外，为了保护金属屋面的表面，还需要进行保护层的施工，以防止腐蚀和损坏。
7. 质量检验和验收在金属屋面工程施工完成后，需进行质量检验和验收。
对金属屋面结构的强度、板材的平整度、防水层的粘结性等进行检测，以确保施工质量达到要求。
金属屋面施工标准与安装规范
金属屋面施工标准与安装规范金属屋面作为一种常见的建筑屋面材料，具有耐候性好、耐腐蚀、使用寿命长等优点，广泛应用于各类建筑物中。
为了保证金属屋面施工质量和安全性，制定了一系列施工标准与安装规范。
一、材料准备1. 金属屋面材料的选用应符合相关国家标准，保证质量合格。
2. 金属屋面板材的厚度、强度、涂层和颜色等应与建筑设计要求保持一致。
3. 金属屋面板材的装运、存放过程中应注意防止损坏和腐蚀。
二、施工准备1. 施工前需进行必要的安全培训，了解金属屋面施工过程中的安全风险。
2. 准备必要的施工工具和设备，并检查其安全性能和完好程度。
3. 检查施工现场的安全通道、应急疏散通道等是否畅通无阻。
三、屋面结构预处理1. 屋面结构应满足设计要求，并进行检查和验收。
2. 屋面防水层施工完毕后，应进行验收，确保质量达标。
四、金属屋面安装1. 金属屋面组件的安装应按照设计图纸进行，保证每片金属屋面板的水平度和垂直度均符合要求。
2. 安装金属屋面过程中，应注意板材的搬运和安装不得损坏板材表面。
五、金属屋面连接1. 金属屋面板的连接应牢固可靠，采用专用的连接件进行连接。
2. 连接部位应进行防水处理，确保不会产生渗漏问题。
3. 金属屋面板与其他构件的连接应采用特殊的固定方式，如膨胀螺栓、焊接等方式。
六、金属屋面附件安装1. 金属屋面附件包括雨水系统、通风设备等，安装时应按照设计图纸和规范要求进行安装。
2. 安装过程中应注意与金属屋面板的连接，确保连接处的防水性能。
七、整体验收与保养1. 金属屋面安装完毕后，进行整体验收，核对施工质量和施工图纸是否一致。
2. 完工后对金属屋面进行清洁和保养，定期检查和维护。
八、安全注意事项1. 金属屋面施工过程中，严禁乱扔材料和施工废弃物，确保施工现场的整洁与安全。
2. 施工人员应配备必要的个人防护装备，如安全帽、安全鞋、防护眼镜等。
总结金属屋面施工标准与安装规范的制定，旨在保证金属屋面工程质量和安全性。
金属屋面质量控制要点有哪些内容
金属屋面质量控制要点有哪些内容
金属屋面的质量控制是非常重要的，它涉及到屋面的安全性、耐久性和外观等方面。
以下是金属屋面质量控制的一些要点：
1. 材料选择，首先要确保选择的金属材料符合相关的国家标准和行业标准，包括金属板的厚度、材质、涂层等。
材料的质量直接影响到屋面的使用寿命和性能。
2. 安装质量，金属屋面的安装质量直接关系到屋面的使用效果和安全性。
安装过程中需要注意固定件的安装位置和数量、螺丝的拧紧力度、搭接处的处理等细节，确保安装牢固、平整、无漏水现象。
3. 施工工艺，金属屋面施工工艺要符合相关标准，包括屋面的倾斜度、排水设计、搭接方式、防水处理等。
施工工艺的合理性直接关系到屋面的排水性能和防水性能。
4. 防腐蚀处理，金属屋面在使用过程中容易受到大气、酸雨等腐蚀，因此需要对金属屋面进行防腐蚀处理，包括涂层的选择和施工质量等。
5. 检测验收，在金属屋面安装完成后，需要进行全面的检测验收，包括屋面的平整度、固定件的牢固性、搭接处的密封性等，确
保屋面符合设计要求和相关标准。
综上所述，金属屋面质量控制涉及材料选择、安装质量、施工
工艺、防腐蚀处理和检测验收等多个方面，只有全面把控这些要点，才能确保金属屋面的质量达到标准，并且具有良好的使用性能和外
观效果。
金属板材屋面施工工艺标准
金属板材屋面施工工艺标准第一章：金属板材屋面工程施工工艺标准1. 1总则目前生产金属屋面饰面板的厂家较多，各厂的节点构造及安装方法存在一定差异，本施工工艺侧重于其中一种彩色涂层钢板屋面板咬合锁边、内填保温棉、有内衬板的屋面系统安装作法。
１.1.1适用范围本施工工艺标准仅供与此类似的工业与民用建筑工程的金属板材屋面施工安装工程。
以及建筑物天沟、采光板、压顶、封檐等配套使用施工工艺参考。
1.1.2编制参考标准及规范屋面工程质量验收规范《GB50207—2002》钢结构工程施工质量验收规范《GB50205-2001》建筑分项工程施工工艺标准〈北京市〉1.2术语、符号密封条:指一根具有弹性的带状条，沿屋面板起伏铺放，用来密封连接屋面面板生成的空隙.定位钉:一种锥形钉,安装时用其对准构件的孔口，并用螺钉或铆钉进行连接。
屋檐泛水板：一种金属薄片，其主要功能是结构上起防水作用，其次是增加美观。
衬板：内部屋面板的一种。
檩撑：檩条到檩条的支撑构件。
屋脊盖沿：沿屋脊长度方向的屋面过渡材料。
也可叫屋脊卷筒或屋脊饰板。
电动锁边机：一种机械设备，用于胶合、密封立直式屋面板。
密封胶：为防止渗漏而用密封材料接缝和接头的材料。
自钻螺钉：有钻孔和螺丝攻作用的紧固件，用于板和板，板和结构件的联接。
自攻螺钉：在予钻孔上攻螺丝的紧固件，用于板和檩条的联接。
定位扳手：一种斜柄扳手，安装人员用于对孔并使用螺栓连接。
直立拼缝：屋面线以上屋面板间侧边进行的竖直连接。
1.3施工准备1.3.1技术准备1．熟悉与会审施工安装图纸，计算工程量，编制施工机具设备需要量计划。
2．各种加工半成品技术资料的准备和计划申请。
1.3.2材料要求：1. 品种规格:1)彩色涂层钢板：屋面压型钢板由滚压成型制成，宽度主要有600mm、620mm 、650mm、720mm、750mm 、900mm等规格。
长度依据制造商设计图纸。
如现场加工成型最长可达48m。
标准长度只受运输的限制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面金属板材的施工要求
板的制作也是多种多样的，将保温材料安置在压型板内形成复合板，使其一方面具有防水的功能，另一方面还具备保温能力。
在不需要保温的屋面上，为了节约造价，也可以选择使用只针对防水要求的单板。
屋面金属压型板具有安装简便的特点，不需要大型的起重设备，节点的构造也不是很复杂，对于加快施工进度和保证施工质量起到积极的作用。
金属屋面板这些优点，导致其在厂房、库房、住宅等建筑工程中被广泛使用。
但是金属屋面板如果施工中，不能遵照施工要求进行施工，同样会产生质量问题，造成屋面的渗漏。
从这点出发需要强调施工中注意的问题。
(1)当金属屋面板进入施工现场后，首先应对其进行外观的质量检验：压型板的边缘应当整齐、表面光滑、色泽均匀，外形应规则，不得有扭翘、脱模和锈蚀等缺陷。
堆放的场地应选择平坦、坚实场地，保证便于排除地面水，堆放时应分层，每隔3~5m加放垫木。
堆放的地点不要紧靠人员和车辆频繁行走的地方，以免无意中伤害屋面板。
(2)屋面铺设压型板时，相邻两块板应顺年最大频率风向搭接，这样可以避免冷空气灌入室内，上下两排板的搭接长度，应根据板型和屋面坡长确定，由于压型板屋面的坡度一般都不大，因此上下两块板的纵向搭接长度最短不得少于200mm，以防止雨水顺着搭接缝进入室内，
接缝内应用密封材料嵌填封严，防止渗漏。
压型板的横向搭接不小于一个波，挑出墙面的长度不要小于200mm。
(3)压型板的安装过程中，应当使用单向带防水垫圈的镀锌螺栓(螺钉)或拉铆钉连接固定，固定点应设在波峰上，所有外露的螺栓(螺钉)，均应涂抹密封材料保护。
(4)天沟采用镀锌薄钢板制作时，应伸入压型板的下面，其长度不应小于100mm，当设有檐沟时，压型板应伸入檐沟内，其长度不应小于150mm，檐口应用异形镀锌钢板的堵头、封檐板，山墙应用异形镀锌钢板的包角板和固定支架封严。
(5)压型板屋面的泛水板与突出屋面的墙体搭接高度不应小于300mm，压型板与泛水的搭接宽度不小于200mm，并且要求安装应顺直。
(6)金属板材屋面的施工质量状况，需要通过目观检验和进行实地试验后才能得出。
一般是首先查看屋面金属板材的出厂合格证和质量检验报告，然后观察屋面是否平整、固定方法是否正确、密封是否完好、排水坡度是否符合设计要求，屋面的檐口线、泛水段是否顺直，是否存在起伏的现象。
金属板材的连接和密封处理必须符合设计要求，不得出现任何形式的渗漏现象。
为此检查屋面是否存有渗漏隐患的手段，通常可以采用雨后或进行持续淋水2h试验后的实地观察方法。
