六类七类网线打法心得
网线的种类和打线方法
普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。
一要网线有两个水晶头，不同的网线，水晶头的做法不一样。
水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。
不同设备则是由一个两个568A 或者568B的水晶头组成。
以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧.网线接法（参考计算机报2000.12.11 49期）水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8568B网线绞法：即从左往右分别为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A网线绞法：即从左往右分别为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕交换机与工作站、服务器采用568B与568B；交换机与交换机级联采用568B与568B，但插口采用“普通口”与“UPLINK口” 注意：请按以上接法，否则网络性能不稳定，传输延迟等现象，客户机易死机、蓝10M使用两对线12,36100M使用四对线要求12,36,45,78必须双绞交叉线的制作（用于HUB没有线连口、两台电脑直连）10M1 2 3 4 5 6 7 83 6 145 2 7 8100M1 2 3 4 5 6 7 83 6 1 2 7 84 5568B网线绞法：即从左往右分别为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕568A网线绞法：即从左往右分别为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕交换机与工作站、服务器采用568B与568B；交换机与交换机级联采用568B与568B，但插口采用“普通口”与“UPLINK口”注意：请按以上接法，否则网络性能不稳定，传输延迟等现象，客户机易死机、蓝屏。
浅谈六类线布线
浅谈六类线布线随着网络技术的发展，千兆到桌面已成为事实，六类布线也越来越受到用户的广泛关注。
由于在AN/NZS 3080、TIA（电信工业协会）或ISO（国际标准化组织）六类规范中并没有详细列出任何新的安装方法，因此，几年前为五类布线规定的安装方法也适用于六类布线。
但是，六类布线对安装质量要求更高。
大多数制造商都建议安装商除了严格遵守布线标准文件中规定的安装方法之外，还需要按照设备制造商的建议安装方法进行施工。
这也许是六类布线安装标准出台前保证布线质量的有效方法之一。
说到六类线布线，首先要要说说什么是六类线，所谓的六类线就是六类非屏蔽双绞线。
它的各项参数较我们常见的五类线或者超五类线都都有大幅提高，带宽也扩展至250MHz或更高。
六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。
正因为六类线与结构上与五类或超五类双绞线结构有所区别，所以在六类布线安装过程中需要注意以下十个问题。
1、电缆拉伸张力。
不要超过电缆制造商规定的电缆拉伸张力。
张力过大会使电缆中的线对绞距变形，影响高速局域网的传输性能。
此外，张力过大还可能导致线对散开，损坏导线。
2、电缆弯曲半径。
避免电缆过度弯曲。
因为这可能导致线对散开，或者影响电缆中的线对绞距，对典型的六类电缆，弯曲半径应大于50mm。
在实际操作中，在墙壁暗盒中的弯曲半径以50mm为宜，进线的电缆管道的最小弯曲半径是100mm。
3、电缆压缩。
避免使电缆扎线带过紧而压缩电缆。
压力过大会使电缆内部的绞线变形，因此在使用电缆扎线带时，要特别注意扎线带使用的压力大小。
扎线带的强度只要能够支撑成捆电缆即可。
4、电缆重量。
在使用悬挂线支撑电缆时，必须考虑电缆重量。
电缆的重量因制造商而异，六类电缆的重量大约是五类电缆的两倍。
5、电缆打结。
在从卷轴上拉出电缆时，要注意电缆可能会打结。
6类线缆布线施工注意事项
6类线缆布线施工注意事项
六类线在施工时需要注意以下事项：
1、如果在2个终端间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。
2、在接头处，线缆的外保护层需要压在接头内而不能在接头外。
虽然在线缆受到外界拉力时整个线缆均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。
3、在线缆接线施工时，线缆的拉力是有一定限制的，一般为9kg左右。
过大的拉力会破坏线缆对绞的匀称性。
4、线缆的接头处反缠绕开的线段的距离不应超过2cm，过长会引起较大的近端串扰。
由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
秋叶原六类线支持多种布线结构和多种传输媒体，适用于高速率、大容量和多媒体的综合业务数据通信网络智能化大楼安装工程用线。
标签：六类线布线施工秋叶原品牌。
六类线水晶头线序六类线水晶头做法六类线接法图解
六类线水晶头线序六类线水晶头做法六类线接法图解网线有两种做法，一种是交叉线，一种是平行线。
交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法） 568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕你可以注意下，两种做法的差别就是橙色和绿色对换而已。
如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机。
如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑。
做一条3米的网线，直接根据网线上标明的数值，选取3米就可以了，一般六类网线都带米数。
1、使用工具取下1厘米左右的外皮，用于拉出内部的铜线。
2、将两端的外皮向后用力推，铜线和十字架一起向外拉，一拉一推就可以将网线拔出来了，预留1厘米，至少要拉出来3-5厘米，然后像这样固定住外皮，因为铜线很硬，所以固定好后，外皮就没法复原了。
3、用钳子剪掉十字骨架部分，然后开始理线序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
4、也就是这样，理线的时候用力将线拉直，手法是用拇指指甲配合食指将线刮直，这时候线末端是弯的，然后双手一起用力，将线拉直压紧，这一步需要多多练习，一般做十多个头子就可以熟练掌握了。
5、达到这个效果后，用钳子，剪掉最上部弯曲的部分，只留下根部5-10毫米就可以了。
上图留得稍微有一些长，另外一头我留得比较短，做出来效果就好很多。
6、六类水晶头是两部分，一个是固定线序的辅助头，另一个就是水晶头部分了。
7、套上辅助头的效果，这时候注意一定要检查线序，决定成败的关键就在此时。
8、然后套上水晶头外部，注意检查辅助头和线是否顶到最里面了，如果上面安装辅助头后部的余线剩余太多，超过了10毫米就会导致辅助头顶不到最里面，导致压线失败。
这时候如果留太长也不需要拔出来剪掉，轻轻拔出辅助头再插入，多插几次就可以的。
兆网综合(六类线)布线 六大要注意事项
兆网综合(六类线)布线六大要注意事项今年，TIA/EIA委员会正式发布综合布线六类标准（标准号：ANSI/TIA/EIA-568-B.2-1），TIA568B从此真正成为一个能够全面满足目前的网络发展状况，解决网络建设的基础标准集。
尽管网络的发展日新月异，但就网络建设来说，千兆网络即将成为网络建设的普遍需求时，作为网络的骨架，六类标准的推出可以说成为千兆网络的及时雨，为建设基于千兆以太网的企业新一代网络在物理层面打下了坚实的基础。
六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100MHz时高于超五类300%的ACR值。
在施工安装方面，六类比超五类难度也要大很多。
六类布线系统的施工人员必须按照国际标准要求的规范去执行。
因为"越是高级的铜缆对外界的异常就越敏感。
随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大"。
不合理的管线设计，不规范的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响，而且有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
从推出六类布线系统至今，强者网络积累了大量的现场施工经验，强者网络公司指出，企业在施工时应该注意以下六大注意事项。
?注意事项之一由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
?注意事项之二桥架设计合理，保证合适的线缆弯曲半径。
上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。
?注意事项之三放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕。
?注意事项之四拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，做好标注，提醒其他人员勿动勿踩。

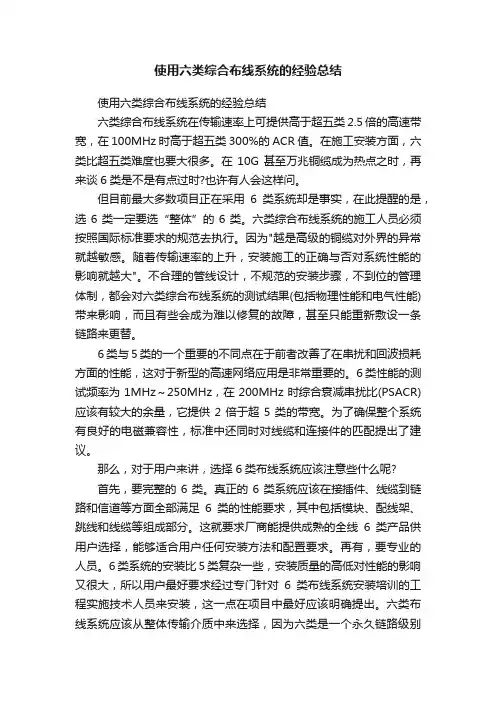

使用六类综合布线系统的经验总结
使用六类综合布线系统的经验总结使用六类综合布线系统的经验总结六类综合布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100MHz时高于超五类300%的ACR值。
在施工安装方面，六类比超五类难度也要大很多。
在10G甚至万兆铜缆成为热点之时，再来谈6类是不是有点过时?也许有人会这样问。
但目前最大多数项目正在采用6类系统却是事实，在此提醒的是，选6类一定要选“整体”的6类。
六类综合布线系统的施工人员必须按照国际标准要求的规范去执行。
因为"越是高级的铜缆对外界的异常就越敏感。
随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大"。
不合理的管线设计，不规范的安装步骤，不到位的管理体制，都会对六类综合布线系统的测试结果(包括物理性能和电气性能)带来影响，而且有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
6类与5类的一个重要的不同点在于前者改善了在串扰和回波损耗方面的性能，这对于新型的高速网络应用是非常重要的。
6类性能的测试频率为1MHz～250MHz，在200MHz时综合衰减串扰比(PSACR)应该有较大的余量，它提供2倍于超5类的带宽。
为了确保整个系统有良好的电磁兼容性，标准中还同时对线缆和连接件的匹配提出了建议。
那么，对于用户来讲，选择6类布线系统应该注意些什么呢?首先，要完整的6类。
真正的6类系统应该在接插件、线缆到链路和信道等方面全部满足6类的性能要求，其中包括模块、配线架、跳线和线缆等组成部分。
这就要求厂商能提供成熟的全线6类产品供用户选择，能够适合用户任何安装方法和配置要求。
再有，要专业的人员。
6类系统的安装比5类复杂一些，安装质量的高低对性能的影响又很大，所以用户最好要求经过专门针对6类布线系统安装培训的工程实施技术人员来安装，这一点在项目中最好应该明确提出。
六类布线系统应该从整体传输介质中来选择，因为六类是一个永久链路级别的布线系统，除了选择性能卓越的线缆外，接插件部分也相当重要，如六类信息模块、六类配线架以及成品的六类UTP跳接线。
六类线缆的布放方案
六类线缆的布放方案
1）六类双绞线的安装，应该注意：
不要在安装前先把线从线轴上放下来。
线缆应该从线轴上拉出直接放到线槽中。
在施工中，线缆端点应该封上。
不能在线缆上施以足以使线缆表面或导线上留下永久痕迹的力量。
在施工过程中不能对线缆使用热吹风机或气焊枪等加热方法。
线槽拐弯时应该保证足够大的转弯半径。
2）开放式环境
如果线缆布线在开放环境中，应该保证它们不被破坏，传输质量也不受损害。
应用线捆或U型片固定，但固定时不要过紧，以避免线缆受损。
3）穿墙
在穿墙时，在墙面开孔处，应该消除墙面上的棱角，以免损伤线缆外皮，同时，在施工中，尽可能保持足够的弯曲半径。
4）施工参数
最小弯曲半径8~10cm线缆半径
最大暴露双绞长度4~5cm
线上不得负载重物
线缆外皮完整，不扭曲，不破损，不折皱
5）最大拉力
1×4Pair 100N(10kg)
2×4Pair 150N
3×4Pair 200N
N×4Pair N×50+100N
最大拉力不超过400N（不管多少对线）
- 1 -。
综合布线六类网线与七类的区别
六类线与七类线的分析与应用随着信息化时代在发展，人们的需求也在不断加大，在综合布线行业里，六类网线、七类网线与光纤之间有着一定的差距。
就目前国内的布线行业的消费市场水平来看，在很长一段时间里，七类网线还是符合人们对带宽的需求。
但是随着数据中心的技术以及光纤配套设备的更新升级，六类、七类网线和光纤之间的竞争会不断升级。
下面我们进行对六类与七类进行分析。
1、概念不同六类线：六类线缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。
六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
2002年6月ANSI/TIA/EIA568-B铜缆双绞线6类线标准已经正式出台。
七类线：ISO/IEC 11801 7类/F级标准中最新的一种双绞线，它主要为了适应万兆位以太网技术的应用和发展。
但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线。
采用4对芯径23AWG 单股优质无氧铜为导体（铜导体外具有FMPE材料绝缘），线对与缆线整体铝箔高效双屏蔽结构，十字架隔离，传输频率也扩展至600MHz。
七类网线是一种8芯屏蔽线，每对都有一个屏蔽层（一般为金属箔屏蔽Foil Shield），然后8根芯外还有一个屏蔽层（一般为金属编织丝网屏蔽Braided Shield），接口与现在的RJ-45相同。
2、用途不同六类线：最适用于传输速率高于1Gbps的应用。
七类线：可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。
3、性能不同六类线：可用于语音、综合业务数据网络（ISDN）、ATM155Mbps和622Mbps，100MbpsTPDDI，快速以太网和千兆以太网；比超五类具有传输距离长，传输损耗小，耐磨、抗压强等特性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七类网线标准制作打法：
工具:网线钳，尖嘴钳，七类网线，七类水晶头，固线架。
知识点：各类网线用自己对应的水晶头，当然总的RJ45标准是一样的，水晶头是向下兼容的，即七类可以打五类网线，向上则会影响速率，如五类水晶头打六类线。
工程用线高要求用六类即可（水晶头和网线都性价比合适）。
七类以上要求还是用
光纤比较好（七类水晶头非常贵差不多六块一个）。
工程室内用防鼠蚁线，工程室外用防水防晒线。
制作要点：
1第3.6步：弄掉隔离层时，隔离层网用尖嘴钳严一条线往下剪开，把上边大部份全弄掉，只留一侧有一点隔离层和地线0.8CM即可。
第六步去除线的锡箔，
一定要去干净，尽量去掉里面一些。
如下图。
2第1214步，准备塞网线了，之前把后部圆线用尖嘴钳后半部压稍平一些。
如图，塞里尽量要直力，有线没进够在用扭力。
塞线和固线架总长1.3-1.5CM都OK。
不用固太死。
塞之前先把后部防翼能直。
3第9步，歪剪线时，倾斜度越大，越容易塞线，所以可以之前把总长线稍留多一点。
4由于七类线很粗，所以网线打没打好，正对眼睛可以清晰的看清楚网线。
另外网线钳拔七类，可能会伤网线，注意检查。
秋叶原六类三体水晶头打法：（注意各个品牌的水晶头打法可能不一样，有些用固线架有些用其它的，反正按供应商的作业书来即可。
）。
