六类网线(CAT-6)制作全过程--原创
图解教你快速学会制作网线和安装信息插座
图解教你快速学会制作网线和安装信息插座
（一）制作网线
准备工具和材料：网线、水晶头、护套、压线钳、剥线刀
制作过程：
1.使用压线钳或偏口钳剪断双绞线
2.将护套套入双绞线
3.使用剥线刀剥线皮
4.将双绞线捋直并排序。
关于线序有交叉线和直通线两种区别
交叉线（568A）线序：1、绿白、2、绿、3、橙白、4、蓝、5、蓝白、6、橙、7、棕白、8、棕。
直通线（568B）线序：1、橙白、2、橙、3、绿白、4、蓝、5、蓝白、6、绿、7、棕白、8、棕。
日常一般按照直通线（568B）的线序进行制作。
5. 剪齐双绞线
6.将双绞线插入RJ-45头
7.将水晶头推入夹槽
8.压制完成
（二）端接信息插座
准备工具和材料：打线工具、信息模块、网线
制作过程：
1.将网线置入模块线槽内（按照模块上的线序）
2.打线
3.调整旋钮
4.固定塑料防尘片
5.压入线缆
6.安装防尘片
7.固定在信息面板上。
六类线的制作方法--标准
六类线的制作方法--标准第一篇：六类线的制作方法--标准六类线的制作方法--标准六类线的制作方法以下是100m(百兆)和1000m(千兆)网线的常见制作方法、千兆网线的施工注意事项。
5类线(100m)的制作：a: 绿白（3）、绿（6）、橙白（1）、蓝（4）、蓝白（5）、橙（2）、棕白（7）、棕（8）b：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）常见普通线为：b－b 常见对拷线：a－b（1-3、2-6交叉）6类线的制作（千兆线）：a：橙白（1）、橙（2）、绿白（3）、蓝（4）、蓝白（5）、绿（6）、棕白（7）、棕（8）b: 绿白（3）、绿（6）、橙白（1）、棕白（7）、棕（8）、橙（2）、蓝（4）、蓝白（5）、常见普通线为：b－b 常见对拷线：a－b（1-3、2-6、4-7、5-8交叉）－（与100m的不同）2003年6月17日，TIA/EIA委员会正式发布综合布线六类标准（标准号：ANSI/TIA/EIA-568-B.2-1），TIA568B从此真正成为一个能够全面满足目前的网络发展状况，解决网络建设的基础标准集。
尽管网络的发展日新月异，但就网络建设来说，千兆网络即将成为网络建设的普遍需求时，作为网络的骨架，六类标准的推出可以说成为千兆网络的及时雨，为建设基于千兆以太网的企业新一代网络在物理层面打下了坚实的基础。
六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100MHz时高于超五类300%的ACR值。
在施工安装方面，六类比超五类难度也要大很多。
六类布线系统的施工人员必须按照国际标准要求的规范去执行。
因为“越是高级的铜缆对外界的异常就越敏感。
随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大”。
不合理的管线设计，不规范的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响，而且有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
千兆六类线制作方法 千线制作方法 六类线制作方法

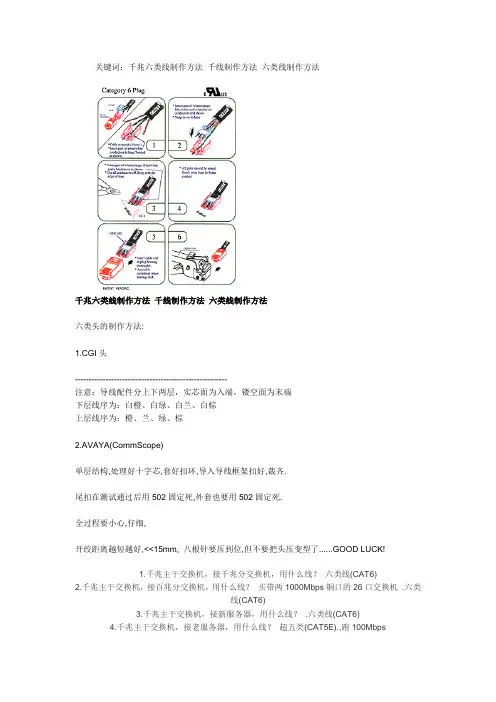

关键词：千兆六类线制作方法千线制作方法六类线制作方法千兆六类线制作方法千线制作方法六类线制作方法六类头的制作方法:1.CGI头-------------------------------------------------------注意：导线配件分上下两层，实芯面为入端，镂空面为末端下层线序为：白橙、白绿、白兰、白棕上层线序为：橙、兰、绿、棕2.AVAYA(CommScope)单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.尾扣在测试通过后用502固定死,外套也要用502固定死.全过程要小心,仔细,开绞距离越短越好,<<15mm, 八根针要压到位,但不要把头压变型了......GOOD LUCK!1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6)2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26口交换机.六类线(CAT6)3.千兆主干交换机，接新服务器，用什么线？.六类线(CAT6)4.千兆主干交换机，接老服务器，用什么线？超五类(CAT5E).,跑100Mbps5.千兆分交换机，接新机器，用什么线？.预算多就用六类线(CAT6),起码要用超五类(CAT5E).6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉,全新布过超五类(CAT5E),以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!!超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。
此主题相关图片如下：千兆六类线制作方法千线制作方法六类线制作方法走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注.注意管径和线槽的填充度6类线做法1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5白橙橙白绿蓝白蓝绿白棕棕1 2 3 4 5 6 7 8白绿绿白橙白棕棕橙蓝白蓝这样速度至少达到300M现在，网络的高速发展已经进入了G时代，而千兆网络传输设备也已经不是什么新鲜东西了。
6类线水晶头做法六类网线水晶头接法6类线接法图解教程

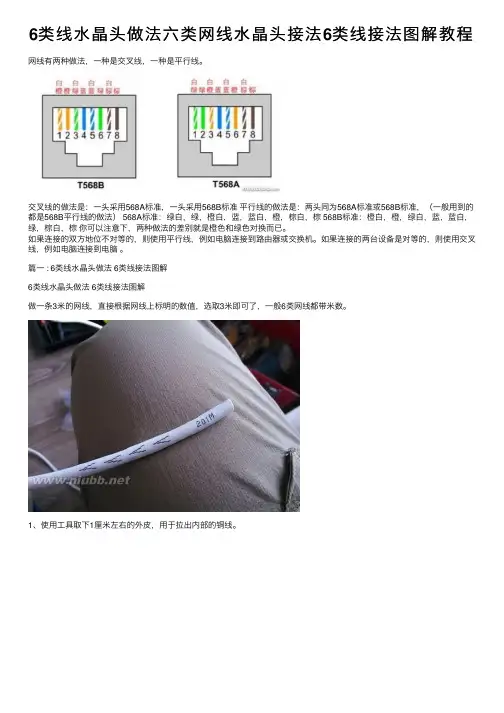

6类线⽔晶头做法六类⽹线⽔晶头接法6类线接法图解教程⽹线有两种做法，⼀种是交叉线，⼀种是平⾏线。
交叉线的做法是：⼀头采⽤568A标准，⼀头采⽤568B标准平⾏线的做法是：两头同为568A标准或568B标准，（⼀般⽤到的都是568B平⾏线的做法） 568A标准：绿⽩，绿，橙⽩，蓝，蓝⽩，橙，棕⽩，棕 568B标准：橙⽩，橙，绿⽩，蓝，蓝⽩，绿，棕⽩，棕你可以注意下，两种做法的差别就是橙⾊和绿⾊对换⽽已。
如果连接的双⽅地位不对等的，则使⽤平⾏线，例如电脑连接到路由器或交换机。
如果连接的两台设备是对等的，则使⽤交叉线，例如电脑连接到电脑。
篇⼀ : 6类线⽔晶头做法 6类线接法图解6类线⽔晶头做法 6类线接法图解做⼀条3⽶的⽹线，直接根据⽹线上标明的数值，选取3⽶即可了，⼀般6类⽹线都带⽶数。
1、使⽤⼯具取下1厘⽶左右的外⽪，⽤于拉出内部的铜线。
2、将两端的外⽪向后⽤⼒推，铜线和⼗字架⼀起向外拉，⼀拉⼀推即可将⽹线拔出来了，预留1厘⽶，⾄少要拉出来3-5厘⽶，然后像这样固定住外⽪，因为铜线很硬，所以固定好后，外⽪就没法复原了。
3、⽤钳⼦剪掉⼗字⾻架部分，然后开始理线序：橙⽩、橙、绿⽩、蓝、蓝⽩、绿、棕⽩、棕4、也就是这样，理线的时候⽤⼒将线拉直，⼿法是⽤拇指指甲配合⾷指将线刮直，这时候线末端是弯的，然后双⼿⼀起⽤⼒，将线拉直压紧，这1步需要多多练习，⼀般做⼗多个头⼦即可熟练掌握了。
5、达到这个效果后，⽤钳⼦，剪掉最上部弯曲的部分，只留下根部5-10毫⽶即可了。
上图留得稍微有⼀些长，另外⼀头我留得⽐较短，做出来效果就好很多。
6、6类⽔晶头是两部分，1个是固定线序的辅助头，另1个就是⽔晶头部分了。
7、套上辅助头的效果，这时候注意⼀定要检查线序，决定成败的关键就在此时8、然后套上⽔晶头外部，注意检查辅助头和线是否顶到最⾥⾯了，如果上⾯安装辅助头后部的余线剩余太多，超过了10毫⽶就会导致辅助头顶不到最⾥⾯，导致压线失败。
网线制作图解教程-很详细

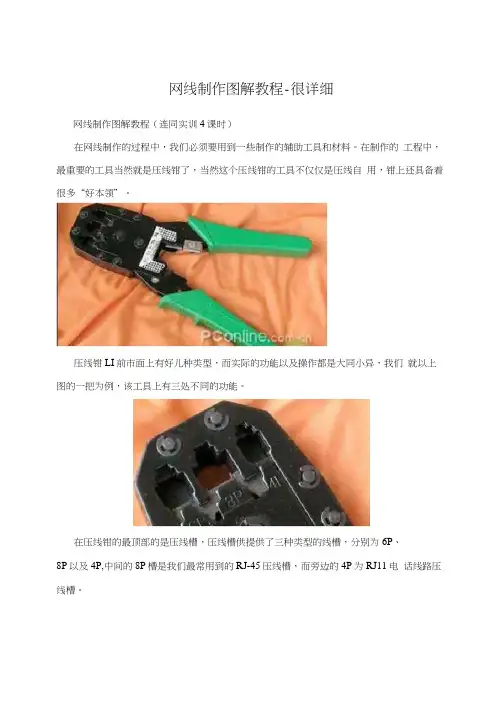

网线制作图解教程-很详细网线制作图解教程（连同实训4课时）在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。
在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多“好本领”。
压线钳LI前市面上有好儿种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。
在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P,中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。
在压线钳8F压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
最前端是剥线口，刀片主要是起到切断线材我们局域网内组网所采用的网线，使用最为广泛的为双绞线(Twisted-PairCable;TP),双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。
作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。
这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。
双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高乂有什么用呢，因为双绞线已成为整个网络传输速度的一个瓶颈。
它一般有屏蔽(Shielded Twicted-Pair STP)与非屏蔽(Unshielded Twisted-Pair UTP)双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
双绞线按电气性能划分的话，可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。
网线制作图解教程
网线制作图解教程最近，许多网友都在询问如何自动动手制作网线，其实很简单，本文为网线制作图解教程：在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。
在此，我们先为大家介绍一些这些工具和材料。
在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的工具不仅仅是压线自用，钳上还具备着很多“好本领”。
压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。
在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。
(本文为电脑知识网推荐文章)在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
最前端是剥线口,刀片主要是起到切断线材我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。
作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。
这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。
双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。
它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
千兆六类线的简单制作方法图解
千兆六类线的简单制作方法图解千兆六类线的简单制作方法图解互联网 2015年01月13日 23:08六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量，它提供2倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于：改六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量，它提供2倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。
六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
制作千兆网线所用的水晶头与普通水晶头有所不同，主要区别就在与每个水晶头除了本身之外还有一个配套的线卡子以方便将网线上下错开。
二、制作过程本例中两端均按照TA-568B标准制作，成品即大家俗称的直通线。
1、将网线的绝缘层用网线钳的刀口拨开，可以看到六类线的中间多了一根起支撑作用的塑料芯。
2、将线中间的塑料芯剪到如下图所示的长度即可。
3、将线按照下图所示线续打开，即每组线的白线在彩色线之前。
4、交换蓝色和绿色线的顺序，最终的线序。
不明白网线线序的朋友可以参考下5、将线缕平，用网线钳的刀口将线的前端剪平。
6、将缕平的线，插入前面提到的线卡子中。
7、将线卡子放入水晶头中，这里可以借助小镊子将线钳子推入水晶头中。
8、用网线钳将将水晶头卡实。
9、另一端按照同样的方法制作即可，制作完毕用测线器测试。
三、制作过程中的注意事项：1、由于六类线的硬度较大，很容易将手磨破特别是在缕线的时候，请大家小心2、由于六类线不能线普通五类线那样将绝缘皮塞到水晶头中起到支撑作用，而是通过中间的塑料芯起到相同作用，因此在截断塑料芯时长度要合适3、六类线水晶头做法初次制作六类线的成功率较低，请大家不要着急，可以多做几个进行测试。
大神制作6类水晶头超详细图解（绝对干货）
大神制作6类水晶头超详细图解（绝对干货）小编发现很多人对网线和水晶头都不重视，给后期的维护造成麻烦，浪费时间和精力。
决定发个文章，小小展示下，给大家个参考，不再做无用功，节省金钱。
文/暴疯狂笑(PCEVA)网线选择本人目前只选择AMP六类非屏蔽，一箱子305米，卷轴排线，淘宝不开票基本6xx元搞定，基本就是2.2元/米。
选择理由首先是品牌认可度，接工程报价投标都有说服力；其次是价格可以接受，均价甚至比很多“品牌”“杂牌”的5类线要便宜；再次就是能满足千兆网络的需求。
水晶头选择好几年前就在用国产一舟S901D，这个型号是六类水晶头，分线模块设计。
价格折合基本1元/个。
选择理由分线模块十分方便，能保证千兆网络对绕对的要求（这点下面有图）；虽然是国产，质量不错，可以作为AMP的替代（AMP的假货太多也是一个重要原因）以上最为重要也是方便的就是：都支持官网真伪验证，并且有验证码唯一，重复查询失效。
在国内假货横行的市场上，能有效避免花冤枉钱！保证工程质量。
AMP六类非屏蔽线图示六类水晶头制作图解六类线不在手边，就拿AMP的超5类屏蔽线做示范，实际上是一样的，过几天我再补上六类线的。
第一步：剪掉外皮（具体长度根据各人手指大小和灵活程度，不强求）第三步：穿分线模块，尽量推到底部，最大限度地减少绕对的破开距离（线序采用568B标准）第五步：插入水晶头，压好，成功！这种做出来的水晶头，能满足千兆的要求，直观传输速率能稳定达到110MB/s。
当然大型工程的跳线都是厂家流水线完成的，手工制作无法保证一致性，数量少没啥问题，数量多了没人吃得消。
希望这个文章对朋友们有所帮助，希望能让你充分重视起水晶头的制作：不要忽略哦，不然网络分分钟耍性子玩你！编辑：Tom图：PCEVA文/暴疯狂笑(PCEVA)感谢PCEVA的分享，也欢迎大家订阅他们的微信公众号（微信添加“PCEVA”关注即可）。
欢迎订阅青年科技的头条号（并将订阅窗口移到最前就可以第一时间看到我们的文章）。
网线制作图解 ppt课件
• 3、把网线插入水晶头时，8根线头每一根 都要紧紧的顶到水晶头的末端，否则可能 不通。
• 4、捋线时候，不要太用力，以免将网线拗 断。
PPT课件
18
双绞线制作全过程
第一步 ：我们首先利用压线钳的剪线刀口剪裁出计划需要
使用到的双绞线长度。
PPT课件
19
双绞线制作全过程
第四步、剪齐
把每根线都理直后，剪齐，使得露在PP保T课护件层皮外的网线长度为1.5cm左右 13
第五步、插入
右注手意手：指务掐必住要线把，外左层手的拿皮水，晶插头入P，水PT塑晶课料头件 弹内簧，片否朝则下水，晶把头网容线易插松入动水。晶头 14
在水晶头末端检查线插入的情况
每根线都要能紧紧的P顶PT课在件水晶头的末端
PPT课件
6
网线的制作分类
交叉线 ：
（两个头中线的顺序不同，即：一头为 T568A，一头为T568B）
T568A
T568B
• 直连线：
（两个头中线的顺序相同，比如两头都为
T568B标准）
T568A
T568A
T568B
T568B
PPT课件
7
三、网线的制作——T568B直 连线
• (1)剪断 • (2)剥皮 • (3)排序，按照T568B标准线序排列 • (4)剪齐 • (5)插入 • (6)压制
超五类网线 PPT课件 RJ45水晶头 3
制作工具与材料
RJ-45插头也把它称之为“水晶头”
PPT课件
4
二、网线制作标准
T568A的线序为：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕 T568B的线序为：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
六类网线(CAT-6)制作全过程--原创
下面我会大家简单介绍一下六类网线（568B）直通线制作全过程，希望各位前来交流，版权
所有，请勿用于商用。
首先介绍一下工具和所用网线（下图）
网线 CAT 6
工具（下图）
去外皮后，四对线和一塑料芯、丝线（下图）
去除塑料芯和丝线（下图）
舒展各线并排序（下图）
添加“固线”模块一（下图）
斜切网线，便于穿插“固线”模块二（下图）
添加“固线”模块二（下图）
两模块对接，中间缝隙尽力小。
（下图）
修剪多余网线（下图）
传入水晶头（下图）
查看线皮是否进入（下图）
（下图）
查看是否串插到位（下图）
用压线钳压过后（下图）
福禄克测线，全通显示整条米数，有部分不通，会显示8条线情况（下图）
简单测线仪测线（下图）
温馨提醒：六类线不适合女士。
此线属于暴力型，需要很大力气才能完成。
并具有一定的伤害性。
（下图）
提醒：两头看到最上方的线对是不一样的。
（下图）
劳动成果（下图）
以上为制线全过程，详情请亲自体验。
做线感言：
一根六类线制作时间基本等于三根五类线制作时间，复杂，费力。
对手伤害性很大。
再次声明，版权所有，严禁商用。
