变电站清水混凝土防火墙
浅谈变电站防火墙清水混凝土施工技术
浅谈变电站防火墙清水混凝土施工技术变电站防火墙是变电站的重要组成部分，是保障变电站电力设施安全稳定运行的重要设施。
防火墙的构造要求必须符合国家规范和电力行业标准，能够承受火灾时的高温热辐射和力学冲击，保证运行时间和安全性。
而在防火墙的施工过程中，清水混凝土施工技术是关键环节。
清水混凝土是一种高强度、高耐磨、高抗渗的水泥混凝土，具有很好的耐火性和耐化学腐蚀性，是防火墙的理想材料。
本文将就变电站防火墙清水混凝土施工技术进行分析和探讨。
一、清水混凝土材料选择清水混凝土主要成分为水泥、骨料、细集料、水和混凝土添加剂。
其最重要的成分是水泥，应选用高标号的水泥，以确保混凝土的强度和耐久性。
骨料和细集料应选用质量优良的石子和砂子，粒径应分别控制在5mm以上和不超过5mm。
水和混凝土添加剂的选择需参考具体情况，应确保混凝土的流动性和减少收缩裂缝的产生。
二、实施清水混凝土施工1、制作清水混凝土清水混凝土制作前应将各种原材料进行分类，并进行预处理。
水泥、骨料和细集料分别称重，用搅拌机进行充分混合。
在搅拌的过程中，应添加适量的水和混凝土添加剂，直至混凝土达到均匀的浆状。
2、清理防火墙构造在施工前应清理防火墙构造表面，清除油污和灰尘等杂物，确保混凝土与墙面之间的结合牢固。
3、铺设钢筋网在防火墙构造表面铺设钢筋网，钢筋网网格应根据具体情况选取合适的尺寸和距离。
将制好的清水混凝土倒入墙模型中，用拍压钢棒不断捣实和排除空气，避免混凝土中出现空孔现象。
混凝土层厚度控制在50~100mm，每层垂直高度不超过1.5m，确保混凝土强度达到设计要求。
5、养护混凝土在混凝土施工结束后，应对其进行养护，以确保混凝土表面干燥均匀，避免温度波动和表面龟裂等现象。
对养护周期应根据混凝土施工的具体条件进行调整。
三、结论清水混凝土施工技术在防火墙的建设中具有重要意义。
在实施施工前，应注意材料的选择，控制各种成分的比例，确保混凝土的强度和耐久性。
而在施工过程中，应严格按照规范进行操作，避免混凝土出现空孔、裂缝等现象，以确保防火墙的强度和耐火性能。
浅谈变电站工程建设中清水混凝土防火墙施工技术
旦 出现 质量缺陷， 将成为无法弥补的永久 缺憾， 施 工企业对其施工尤为重视 。 该文是以七台河６ ０ ０ ＭＷ 发电厂中５ ０ ０ ｋ Ｖ 升压站 防火墙为例 ， 谈
谈升压站工程建设 中清水混凝土防火墙施 工技 术， 希望能引发更多更好 的施 工技 术 ， 不 断提升防火墙施 工工艺水平。 在七台河６ ０ ０ Ｍ Ｗ 发电厂
（ ７ ） 基 础 钢 筋 保 护层 厚度 为 ５ ０ ｍｍ ， 墙 体、 柱 的保 护 层厚度 为 ３ ０ ｍｍ。
筋 位 置 ，搭 设 简 易脚 手 架 固定 和 支 撑 短 柱
（ ８ ） 基础 柱、 板 墙 主 筋 绑 扎前 ， 找 正 钢 堂 脚 手 架 ， 脚 手 架 立 杆 间 距８ ０ ０ ｍｍ， 步距
为１ ２ ０ ０［ １ １ ｍ。防火 墙脚 手 架 搭设 在 回填土
０×ｌ ００×１ ０ ０钢 板 。防 火墙 为 全 部 是 薄壁 板墙 结 构 ， 大 部 分 外 型 尺 寸 径 。 钢 筋 绑 扎 搭 接 部 位 应满 足 纵 向 受 拉 钢 采 用 自制 一 ｌ
为： 厚度在 ２ ０ ～３ ０ Ｃ ｍ之 间 ， 墙 身 高 度 在 筋 绑 扎 搭 接 长 度 （ １ １ ｅ ） ， 绑 扎 接 头 位 置 互
！ ！
Ｑ：
Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｉ ｎ ｎ ｏ ｖ ａ ｔ ｉ ｏ ｎ Ｈ ｅ ｒ ａ ｌ ｄ
工 程 技 术
浅 谈 变 电站工 程 建设 中清 水 混 凝 土 防火 墙施 工技 术
张运 海 （ 中国能源建设 集团北 京电力建设公 司 北 京
１ ０ ０ ０ ２ ４ ）
摘
要： 在变电站工程建设创优评比过程中， 主 变压器防火墙的施工效果， 对变电站整体观 感效果起着重要作 用，优 评 比 的 加 分 项 目，所 以它 的 工艺 质 量备 受 关注 ， 尤 其是 清 水 混 凝 土 防 火墙 ， 由于 影 响 混 凝 土 工艺 质量 的 因素 较 多， 而一
浅谈变电站防火墙清水混凝土施工技术
浅谈变电站防火墙清水混凝土施工技术【摘要】本文针对变电站防火墙清水混凝土施工技术展开讨论。
在介绍了背景和研究目的。
在正文中，详细介绍了清水混凝土施工工艺、材料选择与比例、施工工艺流程、施工质量控制以及施工注意事项。
结论部分强调了该技术的重要性，并探讨了未来的发展方向。
本文总结了变电站防火墙清水混凝土施工技术的关键要点，旨在提高工程质量和安全性，推动行业进步。
【关键词】变电站、防火墙、清水混凝土、施工技术、工艺、材料选择、施工流程、质量控制、注意事项、重要性、未来发展方向1. 引言1.1 背景介绍近年来，随着电力系统的不断发展和变电站规模的日益增大，对防火墙的要求也越来越高。
清水混凝土施工技术在此背景下显得尤为重要，它不仅可以提高防火墙的防火等级和耐火时间，还可以保证防火墙的整体稳定性和耐久性。
对变电站防火墙清水混凝土施工技术进行深入研究和探讨，对于提升变电站的安全性和稳定性具有重要意义。
本文旨在对变电站防火墙清水混凝土施工技术进行详细介绍和分析，以期为相关领域的研究和实践提供参考和借鉴。
1.2 研究目的研究目的是为了探讨变电站防火墙清水混凝土施工技术，在防火墙的施工过程中，清水混凝土是一种常用的材料，其施工质量直接关系到防火墙的防火性能和稳定性。
本研究的目的是深入了解清水混凝土施工工艺，探讨材料的选择与比例对施工的影响，总结施工工艺流程，提出施工质量控制的方法，以及指出施工过程中需注意的事项。
通过这些研究内容，旨在指导实际工程中的施工人员掌握变电站防火墙清水混凝土施工技术，确保施工质量，提高防火墙的防火性能，保障变电站设备和人员的安全。
也为未来的清水混凝土施工技术发展提供参考和借鉴。
2. 正文2.1 清水混凝土施工工艺清水混凝土是一种在施工过程中采用清水进行浇筑的混凝土，其采用清水浇注而不加入其他外加剂或添加剂。
清水混凝土的施工工艺主要包括以下几个步骤：1. 基础准备工作：在进行清水混凝土施工前，首先需要对施工现场进行清理和基础准备工作，保证施工场地平整、无碎石等杂物。
浅谈变电站清水钢筋砼防火墙施工要点
浅谈变电站清水钢筋砼防火墙施工要点摘要：防火墙为钢筋混凝土剪力墙结构，要求采用清水混凝土施工工艺，严禁二次抹面处理，剪力墙混凝土需一次浇筑成型。
混凝土施工质量至关重要，直接关系到墙体的施工质量及整体成型效果。
关键词：剪力墙结构；防火墙；清水工艺引言：变电站防火墙为钢筋混凝土剪力墙结构，采用组合式钢模板。
剪力墙高度为9.0m，墙厚0.3m，墙体中部设置两道直径0.6m圆形暗柱。
1 作业过程1.1施工准备1.1.1对模板表面进行清理、除锈、校平、刷脱模剂等。
对模板清理、除锈时，应采用钢丝球进行打磨，打磨过程中可能会出现钢丝断裂迸溅，因此，施工人员应正确佩戴防护眼镜、头盔等，并穿着长袖防护服，避免断丝刺入眼睛和皮肤，造成人身伤害。
1.1.2模板校平时应注意不能破坏钢板面层，表面不得弹墨线、尤其写字编号，防止污染混凝土表面。
1.1.3脱模剂先采用纯机油涂刷一道，防止钢板因空气中含水量过大或放置时间长引起生锈。
模板在拼装完成后、起吊前在模板表面涂刷绝缘油。
1.1.4由于普通的水泥砂浆、塑料垫块强度不足，且影响清水防火墙观感，不适合作为本方案防火墙钢筋保护层。
现场加工12根9m长，直径为20mm、壁厚3mm的镀锌钢管作为控制钢筋的保护层，在混凝土浇筑时，随混凝土高度增加及时上拔镀锌钢管。
1.1.5现场配备12m加长振动棒3根，6m长振动棒2根；加工7m、5m长，直径为150mm、壁厚为3mm钢质导管各4根，上端设置直径为500mm漏斗，作为混凝土浇筑引导管，防止混凝土浇筑时产生离析现象。
1.1.6现场配备型号为HZB60混凝土真空吸水机一台，机械性能良好无故障。
1.1.7模板安装完后，在模板根部与地面接缝处，用水泥砂浆填充封堵，待砂浆达到强度后，再在其外侧打一层泡沫剂，确保混凝土浇筑过程中不会漏浆。
1.2混凝土施工1.2.1 防火墙混凝土设计强度为C30，由于本措施中的钢质模板没有吸水性，在施工过程中会产生泌水现象，影响混凝土强度和观感，因此计划改用C40商品混凝土进行浇筑。
浅谈变电站防火墙清水混凝土施工技术
浅谈变电站防火墙清水混凝土施工技术1. 引言1.1 背景介绍变电站作为电力系统的重要组成部分，承担着电能的转换、配送和调控等关键任务。
随着能源需求的不断增长，变电站的规模和数量也在不断扩大。
变电站作为高压电力设施，一旦发生火灾灾害，后果将是灾难性的。
如何有效防范和控制变电站火灾已成为电力行业的重要课题。
在变电站的防火措施中，防火墙的设置是至关重要的一环。
而清水混凝土作为防火墙的常见施工材料，具有良好的防火性能和耐高温特性。
掌握变电站防火墙清水混凝土施工技术是确保变电站安全运行的关键之一。
本文将重点介绍清水混凝土的定义、施工工艺、关键技术要点、质量控制措施以及施工注意事项，希望能为变电站防火墙清水混凝土施工提供参考和指导。
通过合理的施工方案和严格的质量管理，可为变电站的安全稳定运行提供有力的保障和支持。
2. 正文2.1 清水混凝土的定义清水混凝土又称普通混凝土，是指在没有特殊要求和情况下采用的一种最为常见的混凝土，主要由水泥、砂、骨料和水按一定比例配合而成。
清水混凝土的性能一般在15-20MPa，适用于一般建筑物的地基、基础、柱、梁、板等构件的施工。
其材料比例一般为水泥：砂：骨料=1:2:3，其中水泥以硅酸盐水泥和硫铝酸盐水泥为主。
清水混凝土具有一定的强度和耐久性，施工简单方便，成本较低，广泛应用于各类建筑工程中。
但由于其强度较低，不适用于具有较高要求的工程，如大型桥梁、高层建筑等。
在施工过程中，需要严格控制水泥的用量和水灰比，确保混凝土的坍落度和均匀性。
同时在浇筑后需要及时进行养护，以保证混凝土的强度和耐久性。
清水混凝土是一种常用的混凝土材料，适用于一般建筑工程，具有成本低、施工简便等优点。
在施工过程中，需要严格按照配合比和工艺要求进行施工，以确保混凝土的质量和性能。
2.2 清水混凝土施工工艺清水混凝土施工工艺是指在施工现场将水泥、砂、碎石等材料按一定比例混合搅拌，并在模板内浇筑、振实、养护成型的工序。
变电站工程清水混凝土防火墙施工技术

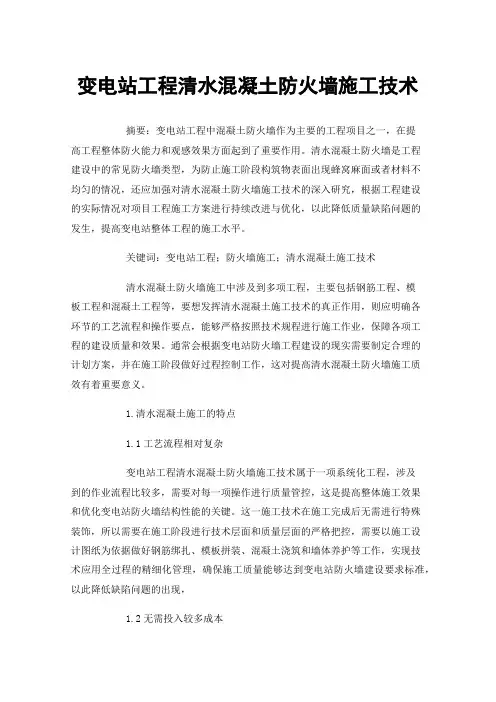

变电站工程清水混凝土防火墙施工技术摘要：变电站工程中混凝土防火墙作为主要的工程项目之一，在提高工程整体防火能力和观感效果方面起到了重要作用。
清水混凝土防火墙是工程建设中的常见防火墙类型，为防止施工阶段构筑物表面出现蜂窝麻面或者材料不均匀的情况，还应加强对清水混凝土防火墙施工技术的深入研究，根据工程建设的实际情况对项目工程施工方案进行持续改进与优化，以此降低质量缺陷问题的发生，提高变电站整体工程的施工水平。
关键词：变电站工程；防火墙施工；清水混凝土施工技术清水混凝土防火墙施工中涉及到多项工程，主要包括钢筋工程、模板工程和混凝土工程等，要想发挥清水混凝土施工技术的真正作用，则应明确各环节的工艺流程和操作要点，能够严格按照技术规程进行施工作业，保障各项工程的建设质量和效果。
通常会根据变电站防火墙工程建设的现实需要制定合理的计划方案，并在施工阶段做好过程控制工作，这对提高清水混凝土防火墙施工质效有着重要意义。
1.清水混凝土施工的特点1.1工艺流程相对复杂变电站工程清水混凝土防火墙施工技术属于一项系统化工程，涉及到的作业流程比较多，需要对每一项操作进行质量管控，这是提高整体施工效果和优化变电站防火墙结构性能的关键。
这一施工技术在施工完成后无需进行特殊装饰，所以需要在施工阶段进行技术层面和质量层面的严格把控，需要以施工设计图纸为依据做好钢筋绑扎、模板拼装、混凝土浇筑和墙体养护等工作，实现技术应用全过程的精细化管理，确保施工质量能够达到变电站防火墙建设要求标准，以此降低缺陷问题的出现，1.2无需投入较多成本清水混凝土施工技术的合理运用可以保证建筑物结构表面的平整性，无需对其进行装饰处理，在一定程度上节省了结构装饰成本，缩短了施工工期，而且施工阶段的材料数量有限，不会出现资源浪费的情况，整体的建设效益良好，可节约建设成本。
运用该技术进行变电站工程防火墙外墙施工，结构表面较为简洁，而且整体性效果良好，可以满足绿色建筑建设要求，为绿色城市发展提供了支持，整体的环保性比较强。
浅谈变电站清水防火墙施工技术
浅谈变电站清水防火墙施工技术变电站的防火墙是在各主变之间起到防火的功能，且位于变电站显要位置，是主要标志性建筑，因此防火墙的施工外观质量非常重要,目前变电站防火墙都采用清水混凝土框架结构，砌体填充墙为240mm厚清水墙，完成后不加任何装饰,特点是缩短工期、降低成本，但施工难度大，对建筑材料的质量、施工工艺的质量要求特别高。
我在策划清水防火墙亮点方案和在施工过程中，结合现场技术人员对如何实现清水混凝土与清水砖砌体工艺进行了充分研究,总结了清水防火墙的施工技术经验，并得到了成功应用。
一、防火墙基础施工防火墙基础钢筋砼带形基础，施工应注意以下几点：地基验槽后，立即浇筑垫层混凝土,垫层达到一定强度后，在其上弹线、支模、铺放钢筋网片，框架柱的钢筋,下端要用90°弯钩与基础钢筋绑牢,模板采用木模板,用穿墙螺栓与纵横楞木￠48×3。
5钢管紧固,用支撑支顶在槽帮上，基础砼应分层连续浇筑完成.对于阶梯形基础，每一台阶高度内应整分浇捣层，每浇筑完一台阶稍停0.5—1。
0h，待其初步沉实后再浇筑上层，以防止下台阶砼溢出，造成烂根。
二、防火墙地上部分施工防火墙地上部分先施工柱子再砌墙最后再浇注梁，最后清理勾缝。
施工的关键是清水混凝土处理和清水墙砌筑。
地面以上柱子、梁支模前要根据已确定使用砖的规格进行策划，梁与梁之间高度要保证整皮砖。
同时为保证钢筋不外露要严格控制钢筋的保护层厚度使主筋保护层大于规定的3mm。
三、工艺流程1、防火墙框架柱施工：为保证垂直度和稳定性,在墙的两侧各立三排立杆，高度10米，立杆间距小于1.5米。
两侧各出墙两排立杆。
防火墙之间用架管相连接，底部按满堂红考虑3米以上可适当减少。
柱模一次支模到顶，梁豁部位用快易网封堵,底部及中间梁钢筋预先放好，梁豁开口比梁截面小两个钢筋保护层。
在梁上部开豁口300×400，从豁口处注混凝土,采用先浇框架柱，后浇框架梁的施工工艺，柱模板面板采用18mm胶合多层板，50×100木方做背楞，M14螺栓对拉,外侧用10号双槽钢背楞加固，斜撑与地锚钢筋固定.柱模板验收后浇注混凝土。
浅谈变电站工程的清水混凝土防火墙施工
浅谈变电站工程的清水混凝土防火墙施工1 工程概况某220kV变电站工程，站区长116米、宽96米，变电站征地面积为26270.0 m2，围墙内占地面积约为11136.0 m2，总建筑面积约2491.6m2，变电站220kV/110kV配电装置均采用户外GIS设备。
本变电站主变防火墙共有5幅尺寸为13m×10.2m×0.35m，为钢筋混凝土结构，采用清水混凝土施工工艺避免了以上弊端，节约了抹灰及乳胶漆涂料的费用。
2 清水混凝土防火墙施工技术2.1 施工工序该电站工程清水混凝土的基本要求引自行业自控技术指标，以求达到施工质量好、工程进度快、减少后期抹灰工程量的目的，确保工作按质按时完成。
2.2 防火墙基础施工2.2.1 定位放线根据现场实际情况建立测量控制网，设立轴线控制桩及高程控制点。
基础开挖前进行基坑放样，垫层施工完成后在垫层面测量放样。
2.2.2 基坑开挖对于地基先采用挖土机开挖，由PC120挖掘机开挖。
挖土机基坑开挖完成后，由建设单位、监理单位、设计单位及施工单位等对地质情况进行验收。
2.2.3 垫层施工（1）基坑验收合格后，进行垫层放样，按照放样进行垫层模板安装，并在模板内侧标注垫层面标高。
在天然地基上浇筑混凝土时应清除淤泥和杂物，并应有排水和预防措施。
对干燥的非粘性土，应用水湿润；对未风化的岩石，应用水清洗，但其表面不留有积水。
2.2.4 钢筋制作安装根据施工图纸确定钢筋规格、型号、尺寸和形状，并进行翻样。
钢筋弯钩和弯折，其弯弧内直径应符合规范要求。
加工完成后，分类挂牌加垫木堆放。
钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。
2.2.5 模板安装模板根据具体模数采用水平或竖向组合，用方钢或方木作立档、横档，长度按模板拼装长度确定。
无台阶独立基础模板安装，则在基坑底垫层上弹出基础中线，根据弹出的模板线，在模板两侧立档牵杆1.5m左右设定一道，并用对拉螺栓或φ8对拉箍筋加固，立档上下每1.2m一道。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述变电站防火墙清水砼施工技术要点（邓旭红天津电力建设公司）【摘要】目前国内设计院所设计变电站防火墙大部分为清水混凝土结构，充分利用混凝土结构工程材料耐高温，施工原材料产地广泛、采购方便、经济耐久等优点。
清水混凝土是指在高质量浇筑混凝土的前提下，拆除模板后不再对混凝土表面作任何装饰的高质量、高感观混凝土。
现就唐山贾庵子220kV变电站改造工程变压器防火墙施工为例，简要阐述防火墙工程施工模板支设、混凝土浇筑过程的技术要点和注意事项。
【关键词】防火墙清水混凝土大模板拼缝工艺串筒施工色差控制工艺创新【正文】0、引言唐山贾庵子变电站是唐山供电公司08年度重点工程之一，由原开平贾庵子变电站另外新建三台主变压器改造成220kV变电站。
该工程为国家电网唐山地区枢纽站。
地处唐山市北郊，交通便利，材料采购运输方便，站内混凝土二期工程原材一律采用唐山市建工集团混凝土分公司生产的商品混凝土。
本工程共建设防火墙两座，分别位于主变电站西侧1#与2#、2#与3#变压器之间。
基础设计为板式筏形基础，基础埋深为-3.55m，上部结构总高度为9.45m，基础上表面埋入地下100mm，防火墙设计墙厚为300mm，垫层混凝土设计为C10，基础及上部结构采用C30混凝土。
施工难点：防火墙零米以上设计高度为9.55m,就比较而言，该防火墙的标高超过了以往8米左右的设计高度；根据业主计划年底变压器投运的要求，防火墙的施工工期制约了整个工程的工期，真可谓时间紧、任务重。
施工场地受电缆隧道施工的影响，交叉施工影响大；常规的清水混凝土色差控制、外观尺寸控制、裂纹控制等本身就是一个重点和难点。
1、前期准备工作介绍：为确保该工程防火墙工程施工达到预期的清水混凝土的效果，我们召开了专题会，对基础施工、脚手架支撑系统的搭设、模板的使用、模板加固和调整、模板拼缝密封、配合比对色差的影响、混凝土浇筑时间和方式以及拆模养护等方面进行研究，拿以往的经验进行总结。
重点对模板支设、加固、混凝土施工和养护进行讨论，形成了完善的施工方案。
防火墙位于各变压器之间，而每台变压器均有两条出线电缆隧道，电缆隧道埋深均较防火墙深，因为工期短，如果按部就班的施工完电隧道再施工防火墙基础，回填后施工上部结构的话，无法满足年底变压嚣投运的硬性要求。
而且按当时的工期推算，如果按常规的程序，回填后施工上部结构已基本进入冬季施工，故防火墙基础在电缆隧道还没有施工时，就把原工期进行了调整，与电缆隧道同时施工。
为了保证防火墙施工完成拆除模板后表面平整，美观，配模合理，技术组对模板的排列组合及尺寸进行了多次比较，按市场上标准的木模板尺寸，很难达到美观合理的排版效果，技术组对模板的拼缝位置、密封效果、等均以autoCAD图的形式下发到施工班组。
因为该工程的防火墙高宽比较大，高度超过9.55m，我们便用套筒解决了了混凝土施工离析的问题。
套筒提前进行加工制作（加工图见图1）并与设计院提前进行沟通，将原设计墙厚为300mm的防火墙在高宽不变的情况下厚度变更为350mm。
方便了串筒的施工。
2、施工技术措施2.1 定位放线、土方开挖及垫层施工在防火墙施工前，我们对施工图纸进行了仔细的会检，分析了防火墙施工与变电楼外墙施工、电缆隧道施工等的工序影响。
按照现场实际情况对施工的基础进行定位放线，主变区域大面积开挖施工已经完成，根据现场标高复测后发现，变压器防火墙基础还应在现有标高上开挖约600~800mm。
局部小开挖采用小型挖掘机挖土，小汽车运土，为避免对基土扰动，影响地基承载力,采用挖掘机挖至基础底（垫层上表面）,人工清槽至设计标高。
挖土时要设专人抄平，以保证基底的标高。
标高点由主变压器位置引出，必须精准，引测数量应满足作业要求，不得超挖。
防火墙基基础地基需要局部换填，此项工作不能含糊，严格按照设计院给出的换填方案施工。
使得基础的地基土质承载力基本一致。
如果地基沉降不均匀，将有可能在建成的防火墙上部结构上产生大的结构裂纹。
地基的处理应严格按照规程规范要求进行施工。
基坑修坡清底人员应及时将边坡坑底等作业面平整，把浮土随时清理到机械回转半径内，挖土机设专人指挥，司机听从指挥，以尽量减少人工运土。
根据控制桩把轴线引至基础的两端并挂通长的小白线，根据小白线及图纸垫层的尺寸，放出垫层线，然后由人工二次挖土挖至垫层底面进行钎探。
钢钎用直径25mm的钢筋制作，钎尖呈60°，长度为1.8m，钢钎上套一个重10磅的铁锤，在距钎顶500mm处做一明显的标记，试验时将铁盘提高至钎顶标记处自由下落，将钢钎垂直打入土中，钎探深度为1.5m，并记录打入每层300mm的锤击数，钎孔成梅花形布置间距2m，钎探后整理成表格进行比较，将锤击数显著过多或过少的钎孔在钎探平面图上做记号，如有异常情况，应征求地质勘测院意见并进行局部处理。
基槽经检验后可进行垫层施工，垫层厚度为100mm，施工前先放垫层线，四周用100×100木方围边，支模时要对模板的上表面进行抄平，找出防火墙基础底标高，做好标记，浇筑时要严格控制垫层上平标高，表面用木抹子抹平拉毛压实。
2.2模板工程防火墙基础（-0.55m以下）采用钢模板配合木方进行支设，基础和上部分两次施工。
防火墙基础与上部结构之站的接缝即钢模板与木模板交接处应用切割锯将混凝土切齐，弹好模板标高定位线后方可支设上部模板。
通过总结，以后的类似工程模板接缝可以设置在零米以下，也可以用铝条沿接缝处进行分隔。
图2 防火墙配模示意图上部采用2cm厚大模板穿对拉螺杆配合脚手架支撑加固。
模板采用进口的木模，模板表面光洁无污渍，尺寸选用标准1.22m×2.44m。
按照设计尺寸，先对模板进行配模（配模图及对拉螺杆定位尺寸见图2）。
首先认真配模并严格挑选模板，严禁使用已损坏的、变形、有污渍杂物平面不光滑的木模板（模板上有合格证标签同样也要及时清除）。
然后将模板锯裁成1.22m×2.286m每张，每四块为一个单元将模板进行组合，模板背面采用4000mm×50mm×100mm木方作背楞，每300mm一道（经估算460就能满足混凝土侧压力要求，为了配合对拉螺栓的定位，取300）。
木方背楞时从模板正面钉入的铁钉应用另一个铁钉钉入模板约2mm，然后用无色玻璃胶进行填补。
模板拼缝处采用木工用乳白胶在模板侧面涂满，两块模板拼缝时用力挤压，将模板缝中多余的乳白胶挤出板缝，余下部分用2cm宽小木片将多余部分刮干净。
再采用成品20mm宽木线在拼缝处用2分小铁钉固定并将挤出的多余乳白胶用软布及时清理干净。
采购的木线应带斜边，成“八”字形。
为保证外观质量，木线转角（90度）处应裁成“八字”角。
该工程防火墙模板计划采用49块1.22m×2.286m木模配模，模板拼缝采用横向布置。
模板加固采用Ф48×3.5cm脚手管搭设四排脚手架、对拉螺杆配合斜撑加固的固定形式。
模板体系的整体稳定由外部脚手架来保证。
防火墙对拉螺杆采用750mm长φ14圆钢套丝两头双帽固定，螺栓穿防火墙套用φ16白色PVC管，与模板交接处采用黑色成品橡胶垫封堵。
防火墙高度1/3以下位置用双螺母进行固定，必要时将螺母与螺杆及特殊加固板焊死固定。
螺栓定位尺寸为610mm×571mm，以各螺栓在平面内等距和对称分布为原则，具体位置见配模图。
模板配模完毕，在入模前需对模板表面用软布进行仔细清理，清除表面的灰尘、油渍等，模板采用四张一单元，利用25t吊车入模。
模板支撑脚手架搭设纵向立杆间距610mm，横向立杆间距和步距均为1000mm，纵向31列，横向4排，第一排离模板边500mm。
搭设脚手架时，应将基底土夯实，并在底部铺设标准脚手板，在脚手板往上200~300高设置双向扫地杆一道。
脚手架每侧增加两道剪刀撑加固。
脚手架外侧增加一排斜撑，斜支撑底部必须有足够的稳定性，并且与水平面的夹角不得大于45°。
要保证模板的几何尺寸及相互位置的正确。
要使模板具有足够的强度、刚度和稳定性，能够承受新浇筑砼的重量和侧压力，以及各种施工荷载。
力求结构稳定，装拆方便。
模板长向拼接时，背木楞采用错开位置布置，以增加模板的整体刚度。
模板支设完成应重点对模板的平整度、垂直度进行验收。
防火墙上埋件安装前，先在模板上定好位，然后按照埋件尺寸在埋件四周焊接螺栓，对应螺栓位置在模板上开孔，模板入模前将埋件初定位在钢筋上，用绑丝简单固定，并沿埋件四周边贴上海棉条，模板入模时，将埋件上焊接的螺栓与模板上的孔对应并用螺母固定。
混凝土浇筑完成后，拆模时将外螺母拆除后，小心将模板取出。
模板拆除后及时清理埋件表面的浮浆，切掉固定螺杆，刷上蓝色防锈漆。
模板拆除应在混凝土浇筑完成72小时内拆除，在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后方可拆除；模板拆除的顺序和方法，先拆除两短向侧模板，然后遵循自上而下的原则，分模板单元进行拆除。
拆模时，严禁用大锤和撬棍硬砸硬撬。
拆模时操作人员应站在安全处，并戴好防护设施，以免发生安全事故，待该片（段）模板全部拆除后，方准将模板、配件、支架等运出堆放。
拆下的模板、配件等严禁抛扔，要有人接应传递，按指定地点堆放。
防止模板、脚手管等物件砸坏墙体成品。
2.3钢筋工程钢筋由施工队伍负责加工，由南侧钢筋加工场统一下料，集中配制。
施工队伍负责翻样，由技术负责审核合格后方可组织进行断料。
钢筋加工按放样加工制作，下料要注意钢筋弯曲的伸长率，以免钢筋偏长；加工箍筋时要保证锚固弯钩长度不小于10d。
钢筋加工后要分类堆放，并挂好标识牌，以便绑扎。
钢筋到达施工点后，要认真做好验收、清点工作，并根据清单整理、分类堆放整齐并做好标识。
加工的钢筋不应有浮锈，油污，不应沾泥等，钢筋原材复试合格，无明显的机械印痕方可使用。
防火墙墙体中间的拉钩应按规范要求进行弯钩，梅花状布置，不允许弯90度弯钩。
梅花状的拉筋绑扎应提前画好位置，以每隔3~4m从上到下通留浇筑位置为宜（方便下串筒）。
防火墙上部钢筋采用绑扎搭接，钢筋接头的位置应相互错开，距离不小于35d,且不少于500mm，受力钢筋接头数不得超过同一截面钢筋总根数的25%。
绑扎一般用顺扣或八字扣，所有交差点均应绑扎（牢固），钢筋绑扎完成后应在主筋上卡25mm宽商品塑料垫块，间距不大于1000mm。
2.4混凝土工程混凝土采用商品混凝土，混凝土罐车运输。
采用泵车浇筑。
混凝土按设计配比进行试配，在没有时间做样板墙来比较的情况下，我们分析了商混厂家提供的相近强度和配比的混凝土，浇筑的成品无明显色差，并能满足强度要求。
有条件的应对混凝土配合比进行重点研究，对砂、石等骨料多次试验并做样板墙进行比较，防火墙混凝土强度达到C30要求，配合比为水泥：砂：石：水=1：2.02：2.08：0.48，水泥用量为385kg。
