压力变送器校验步骤

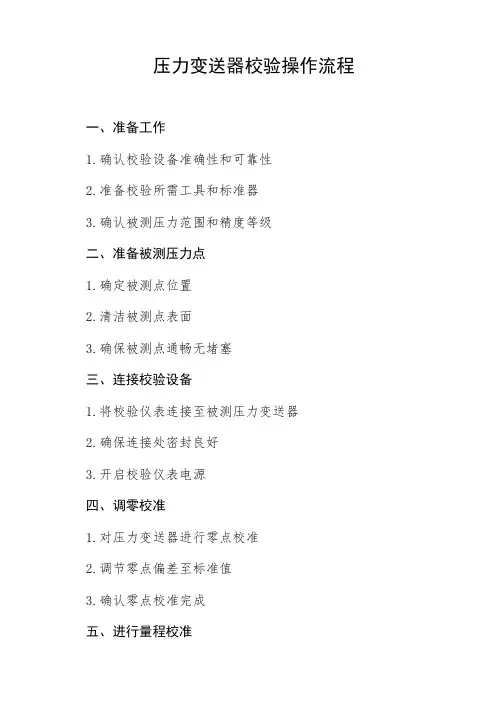

压力变送器校验操作流程
压力变送器校验操作流程
一、准备工作
1.确认校验设备准确性和可靠性
2.准备校验所需工具和标准器
3.确认被测压力范围和精度等级
二、准备被测压力点
1.确定被测点位置
2.清洁被测点表面
3.确保被测点通畅无堵塞
三、连接校验设备
1.将校验仪表连接至被测压力变送器
2.确保连接处密封良好
3.开启校验仪表电源
四、调零校准
1.对压力变送器进行零点校准
2.调节零点偏差至标准值
3.确认零点校准完成
五、进行量程校准
1.施加标准压力至压力变送器
2.对压力变送器进行量程校准
3.调节输出信号至标准值范围内
六、进行稳定性测试
1.施加稳定压力，并持续一定时间
2.观察压力变送器输出信号稳定性
3.确认稳定性达标
七、记录数据
1.记录校验前后的零点和量程数据
2.记录校验过程中的各项参数
3.生成校验报告并存档。
压力变送器的校验步骤 压力变送器常见问题解决方法
压力变送器的校验步骤压力变送器常见问题解决方法压力变送器是一种紧要用于测量的一种测量仪器，在很多的领域当中都有确定的应用。
压力变送器在使用的时候都是需要经行校验的，压力变送器在校验的时候也是需要有正确的方法的。
准备校准方法标准压力源通过胶皮管与自制接头相连接，关闭平衡阀门，并检查气路密封情况，然后把电流表（电压表）、HART手操器接入压力变送器输出电路中，通电预热后开始校准。
差压变送器的正、负压室都有排气、排液阀或旋塞；为我们现场校准差压变送器供应了便利，也就是说不用拆除导压管就可校准差压变送器。
对差压变送器进行校按时，先把三阀组的正、负阀门关闭，打开平衡阀门，然后旋松排气、排液阀或旋塞放空，然后用自制的接头来代替接正压室的排气、排液阀或旋塞；而负压室则保持旋松状态，使其通大气。
常规压力变送器校准先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20mA，在现场调校讲的是快，在此介绍零点、量程的快速调校法。
调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1/5，即量程向上调整1mA，零点将向上移动约0.2mA，反之亦然。
智能压力变送器的校准用上述的常规方法对智能变送器进行校准是不行的，由于这是由HART变送器结构原理所决议了。
由于智能压力变送器在输入压力源和产生的4—20mA电流信号之间，除机械、电路外，还有微处理芯片对输入数据的运算工作。
因此调校与常规方法有所区分。
实际上厂家绍兴中仪对智能压力变送器的校准也是有说明的，如ABB的变送器，对校准就有:“设定量程”“重定量程”“微调”之分。
其中“设定量程”操作紧要是通过LRV、URV的数字设定来完成配置工作，而“重定量程”操作则要求将压力变送器连接到标准压力源上，通过一系列指令引导，由压力变送器直接感应实际压力并对数值进行设置。
而量程的初始、zui终设置直接取决于真实的压力输入值。
但要看到尽管压力变送器的模拟输出与所用的输入值关系正确，但过程值的数字读数显示的数值会略有不同，这可通过微调项来进行校准。
变送器校验步骤及注意事项
变送器校验步骤及注意事项一、引言变送器是工业过程控制中常用的设备，负责将被测量的物理量转换为电信号，并将其传输到控制室或监控系统。
为了确保变送器的准确性和可靠性，需要对其进行校验。
本文将介绍变送器校验的步骤及注意事项。
二、变送器校验步骤1. 准备工作在进行变送器校验之前，需要准备以下工作：- 确定校验的物理量类型，如压力、温度、流量等；- 准备校验仪器，包括校验装置、标准仪表和校验介质；- 确定校验点的位置和数量；- 检查变送器的外观和连接线路是否正常；- 将变送器与控制系统断开连接，避免干扰。
2. 校验量程范围校验量程范围是指变送器能够正常工作的上下限范围。
校验时，需要根据变送器的技术规格和使用要求，选择适当的校验范围。
一般情况下，校验范围应包括变送器的满量程和零位。
3. 校验零位校验零位是为了确保变送器在无输入信号时输出为零。
校验零位时，将校验装置的输出信号调整为零，并观察变送器的输出信号是否为零。
如果不为零，需要进行零位调整，直到输出信号为零为止。
4. 校验满量程校验满量程是为了确定变送器在满量程输入信号时的输出是否正确。
校验满量程时，将校验装置的输出信号调整到变送器的满量程值，并观察变送器的输出信号是否与期望值相符。
如果不相符，需要进行满量程调整，直到输出信号与期望值相符为止。
5. 校验中间量程除了校验零位和满量程外，有时还需要对变送器的中间量程进行校验。
校验中间量程时，根据需要选择适当的校验点，并将校验装置的输出信号调整到相应的数值，观察变送器的输出信号是否与期望值相符。
6. 记录和评估结果在校验过程中，需要记录校验点的输入和输出数值，并计算误差值。
根据误差值的大小，评估变送器的准确性和可靠性。
如果误差值过大，可能需要进行调整或更换变送器。
三、变送器校验注意事项1. 校验装置的准确性和稳定性对校验结果影响重大，因此需要定期检查和校准校验装置。
2. 在校验过程中，应避免变送器受到外界干扰，如电磁场、振动等。
变送器校验步骤及注意事项
变送器校验步骤及注意事项一、引言变送器是工业自动化过程中常用的设备，用于将被测量的物理量（如压力、温度、流量等）转换成电信号输出。
为了确保变送器的精确度和可靠性，需要进行校验。
本文将介绍变送器校验的步骤及注意事项。
二、校验步骤1. 确定校验方法：根据变送器的类型和测量参数，选择合适的校验方法，常见的有零点校验、量程校验、线性度校验等。
2. 准备校验设备：根据校验方法的要求，准备相应的校验设备，如高精度仪表、压力源、温度源等。
3. 检查变送器连接：确保变送器的连接正确可靠，检查电缆连接、接地等，避免干扰和误差。
4. 进行零点校验：将被测量的物理量置于零点位置，记录变送器输出的电信号值。
根据校验方法，调整零点位置，使输出为零。
5. 进行量程校验：将被测量的物理量置于量程上限位置，记录变送器输出的电信号值。
根据校验方法，调整变送器的量程，使输出与被测量的物理量相对应。
6. 进行线性度校验：根据校验方法，选择不同的被测量点，记录变送器输出的电信号值。
通过计算和比较，评估变送器的线性度。
7. 记录校验结果：根据校验过程中的数据和计算结果，记录校验结果，并与变送器规格进行比较，判断是否合格。
8. 校验报告和记录：根据企业的要求，填写校验报告和记录，包括校验日期、校验人员、校验设备、校验结果等信息，以供后续参考和追溯。
三、注意事项1. 校验环境：校验过程中应选择稳定、无干扰的环境，避免外界因素对校验结果的影响。
2. 校验设备：校验设备应具备足够的精确度和稳定性，且与被校验的变送器相匹配。
3. 校验周期：根据变送器的使用情况和要求，制定校验周期，定期进行校验，确保变送器的准确度和可靠性。
4. 校验记录和追溯：校验过程中应详细记录校验数据和结果，以备后续追溯和参考。
5. 校验人员：校验人员应具备专业知识和经验，熟悉校验方法和设备操作，保证校验的准确性和可靠性。
6. 安全注意：在进行变送器校验时，应注意安全操作，避免触电、高压等危险情况的发生。

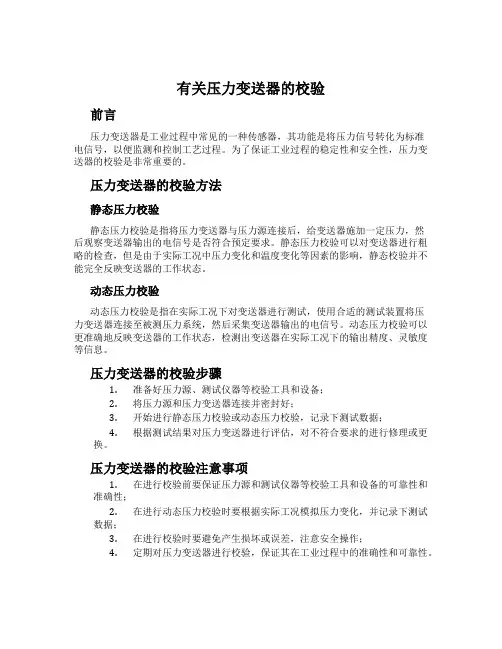

有关压力变送器的校验
有关压力变送器的校验前言压力变送器是工业过程中常见的一种传感器，其功能是将压力信号转化为标准电信号，以便监测和控制工艺过程。
为了保证工业过程的稳定性和安全性，压力变送器的校验是非常重要的。
压力变送器的校验方法静态压力校验静态压力校验是指将压力变送器与压力源连接后，给变送器施加一定压力，然后观察变送器输出的电信号是否符合预定要求。
静态压力校验可以对变送器进行粗略的检查，但是由于实际工况中压力变化和温度变化等因素的影响，静态校验并不能完全反映变送器的工作状态。
动态压力校验动态压力校验是指在实际工况下对变送器进行测试，使用合适的测试装置将压力变送器连接至被测压力系统，然后采集变送器输出的电信号。
动态压力校验可以更准确地反映变送器的工作状态，检测出变送器在实际工况下的输出精度、灵敏度等信息。
压力变送器的校验步骤1.准备好压力源、测试仪器等校验工具和设备；2.将压力源和压力变送器连接并密封好；3.开始进行静态压力校验或动态压力校验，记录下测试数据；4.根据测试结果对压力变送器进行评估，对不符合要求的进行修理或更换。
压力变送器的校验注意事项1.在进行校验前要保证压力源和测试仪器等校验工具和设备的可靠性和准确性；2.在进行动态压力校验时要根据实际工况模拟压力变化，并记录下测试数据；3.在进行校验时要避免产生损坏或误差，注意安全操作；4.定期对压力变送器进行校验，保证其在工业过程中的准确性和可靠性。
结语压力变送器的校验是保证工业过程稳定性和安全性的重要手段，了解其校验方法和注意事项对于维护工业过程的正常运行具有重要意义。
希望本文能为您提供一些有益的信息和帮助。
压力变送器校验
BT200操作步骤
接线照片
变送器显示故障表
变送器指示显示 BT200显示 原因 出错时的输出状态 措施
Er.01 Er.02 Er.03 Er.04 Er.05 Er.06 Er.07 CAP MODULE FAULT AMP MODULE FAULT OUT OF RANGE OUT OF SP RANGE OVER TEMP(CAP) OVER TEMP(AMP) OVER OUTPUT 膜盒错误 放大器错误 输出超出膜盒测量极限 静压超出规定值 膜盒温度越界（-50～130℃） 放大器温度越界（-50～95℃） 输出超出上下限值 用D53参数设置，输出信号（保持，高低） 用D53参数设置，输出信号（保持，高低） 输出上限值或下限值 显示当前输出 显示当前输出 显示当前输出 输出上限值或下限值 更换膜盒 更换放大器 检查输入 检查静压 采取隔热或加温散热，保持温度在界内。 采取隔热或加温散热，保持温度在界内。 检查输入和量程设定，并视需要作修正
压力变送器上下限量程校验
工具准备
1）仪表工具一套 2）绝缘胶布一卷 3）热工仪表校验仪一台 4）PT200校验仪一台 5）250欧电阻一个 6）万用表一块
二校验步骤
1）打开三阀组的平衡阀，关闭正负压侧的截止 阀。 2）打开变送器的接线盒，拆下24v信号线。用绝 缘胶布包好，做好正负极标号。 3）将热工仪表校验仪调在24V信号输出档位。 4）将热工仪表校验仪24V信号的正极接入到变送 器的正极 5）将热工仪表校验仪24V信号的负极串联250欧 电阻后再接入到变送器的负极。 6）将PT200校验仪的正负极与变送器的正负极 相连接。
Er.11
ILLEGALSPAN
量程超过设定值
立即保持错误发生前的输出
压力变送器检定方法
压力变送器检定方法压力变送器是一种常用的工业自动化仪表，用于测量和转换压力信号。
为了确保压力变送器的准确性和可靠性，需要对其进行定期的检定。
本文将详细介绍压力变送器的检定方法。
一、检定前的准备工作在进行压力变送器的检定之前，需要做一些准备工作。
首先，需要对检定仪器进行校准，确保其准确度。
其次，需要准备好标准压力源，一般可以使用标准压力表或者压力校验器作为标准压力源。
此外，还需要准备好其他必要的检定工具和设备。
二、检定过程1. 清洗和检查需要对压力变送器进行清洗和检查，确保其表面干净无污物，并检查是否有损坏或者磨损的部件。
如果发现有问题，需要进行修理或更换。
2. 零点检定接下来，进行零点检定。
将标准压力源与压力变送器连接，并将标准压力源施加到压力变送器上。
在此过程中，需要确保标准压力源和压力变送器之间没有泄露。
然后，将压力变送器的输出信号与标准压力源的读数进行比较，调整压力变送器的零点。
3. 范围检定完成零点检定后，进行范围检定。
将标准压力源的压力逐渐增加，记录压力变送器的输出信号和标准压力源的读数，并进行比较。
根据比较结果，调整压力变送器的范围，使其输出信号与标准压力源的读数一致。
4. 线性度检定在完成零点和范围的检定后，需要进行线性度的检定。
将标准压力源的压力逐渐增加或减小，记录压力变送器的输出信号和标准压力源的读数，并进行比较。
根据比较结果，可以得到压力变送器的线性度曲线，进一步调整压力变送器的线性度。
5. 温度影响检定温度是影响压力变送器性能的重要因素之一。
因此，在检定过程中，需要对压力变送器在不同温度下的性能进行检测。
通过在不同温度条件下施加标准压力源，并记录压力变送器的输出信号和标准压力源的读数，可以得到不同温度下的压力变送器性能曲线。
6. 漏气检定在检定过程中，还需要进行漏气检定。
通过将压力变送器与标准压力源连接，并施加一定压力，观察是否有气体泄露的现象。
如果发现漏气问题，需要进行修理或更换部件。
3051压力变送器校验步骤
3051压力变送器校验步骤Calibration Steps for the 3051 Pressure Transmitter3051压力变送器校验步骤Without using common transitional words, I will outline the steps to calibrate a 3051 pressure transmitter. Please note that these steps may vary depending on the specific model you are working with. It is important to refer to the manufacturer's instructions and guidelines beforeattempting any calibration procedures.在不使用常见的过渡词语的情况下，我将概述3051压力变送器的校准步骤。
请注意，这些步骤可能因您所使用的具体型号而有所不同。
在尝试任何校准程序之前，请参考制造商的说明和指南。
Step 1: Gather Necessary Equipment第一步：收集必要的设备Before starting the calibration process, ensure that you have all the necessary equipment ready. This typically includes a power supply, a digital multimeter, a pressure reference device (such as a deadweight tester or pressurecalibrator), appropriate cables and connectors, and any required calibration software.在开始校准过程之前，请确保您已准备好所有必要的设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力变送器校验步骤：
1．回零检查：
1）关闭二次阀；
2）将表堵头螺钉松开排堵；
3）检查仪表零位，若超差调整零位；
4）投用及清洁现场。
2．变送器零位、量程校验：
校验准备：标准压力校验器、精密压力表、标准电流表、24V DC电源及连接件、导线等。
1）将仪表正压室通大气，接通电源稳定3min后，将阻尼时间置最小，此时变送器为4mA 否则调整零点螺钉，使之输出为4mA
2）给变送器正压室输入量程信号，负压通大气，变送器输出为20 mA , 若有偏差调整量程螺钉使之输出为20mA。
3）重复步骤1、2使之符合要求为止
4）将测量范围分为5点，按0%、25%、50%、75%、100%，按上行及下行进行逐点校验，变送器的输出值应在允许范围内，若超差，反复调整零位、量程
5）投用仪表并告知工艺。
6）填写校验单。
3、引压管打压：
准备工作：打压泵、相应接头及工具等。
1）关闭一次阀，打开排污阀
2）待排污干净后将打压泵连接好，关闭二次手阀
3）打压待压力在一定情况下时，将一次阀打开，进一步打压，至引压管导通，关闭一次阀打压，重复操作，使引压管畅通
4）疏通后仪表投用
5）清洁现场卫生。
