机械设备装配工艺过程及控制要点
机械装配工艺的技术要求
机械装配工艺的技术要求机械装配工艺是指将零部件按照一定的顺序和方法进行组装，以完成整个产品的加工过程。
在机械装配过程中，技术要求是保证产品质量和生产效率的关键。
本文将从工艺流程、设备要求、操作要点和质量控制等方面，介绍机械装配工艺的技术要求。
一、工艺流程机械装配工艺的流程一般包括以下几个步骤：零部件清洗、零部件检验、零部件配套检查、零部件预组装、总装调试和成品检验。
每个步骤都有其特定的技术要求，下面将逐一进行介绍。
1.零部件清洗：在装配前，需要对零部件进行清洗，以去除表面的油污、灰尘等杂质。
清洗过程要注意采用适当的清洗剂和工艺，避免对零部件造成损伤。
2.零部件检验：在清洗完成后，需要对零部件进行检验，确保其尺寸、形状和质量符合要求。
检验过程应严格按照相关标准和规范进行，避免缺陷零部件的装配。
3.零部件配套检查：在装配前，需要对配套零部件进行检查，确保其互换性和配合精度。
配套零部件的尺寸、形状和质量要与主体零部件相匹配，以保证装配的顺利进行。
4.零部件预组装：在配套零部件检查合格后，可以进行零部件的预组装。
预组装过程中，要注意安装顺序、紧固力矩和润滑剂的使用，以确保零部件的正确安装和相互配合。
5.总装调试：在零部件预组装完成后，可以进行总装调试。
总装调试包括外观检查、功能测试和性能调整等环节，确保产品的外观质量和工作性能符合要求。
6.成品检验：总装调试完成后，需要对成品进行检验，确保产品的质量达到标准要求。
成品检验应包括外观检查、功能测试和性能测试等内容，以保证产品的合格出厂。
二、设备要求机械装配工艺中，所需设备包括清洗设备、检验设备、预组装设备和调试设备等。
这些设备要求具备以下特点：1.清洗设备：清洗设备应具备良好的清洗效果和操作便捷性，能够满足清洗零部件的要求。
清洗设备的温度、压力和清洗剂的种类应根据零部件的材质和清洗要求确定。
2.检验设备：检验设备应具备高精度和可靠性，能够准确检测零部件的尺寸、形状和质量。

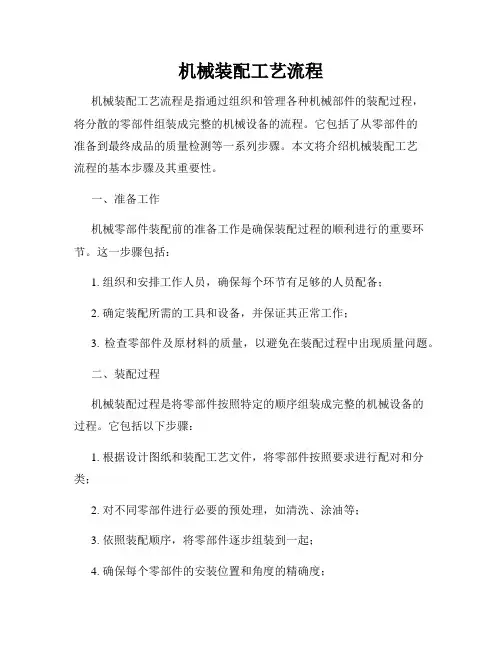

机械装配工艺流程
机械装配工艺流程机械装配工艺流程是指通过组织和管理各种机械部件的装配过程，将分散的零部件组装成完整的机械设备的流程。
它包括了从零部件的准备到最终成品的质量检测等一系列步骤。
本文将介绍机械装配工艺流程的基本步骤及其重要性。
一、准备工作机械零部件装配前的准备工作是确保装配过程的顺利进行的重要环节。
这一步骤包括：1. 组织和安排工作人员，确保每个环节有足够的人员配备；2. 确定装配所需的工具和设备，并保证其正常工作；3. 检查零部件及原材料的质量，以避免在装配过程中出现质量问题。
二、装配过程机械装配过程是将零部件按照特定的顺序组装成完整的机械设备的过程。
它包括以下步骤：1. 根据设计图纸和装配工艺文件，将零部件按照要求进行配对和分类；2. 对不同零部件进行必要的预处理，如清洗、涂油等；3. 依照装配顺序，将零部件逐步组装到一起；4. 确保每个零部件的安装位置和角度的精确度；5. 使用适当的工具和设备进行装配操作，确保每个紧固件和连接部位的力度适中；6. 在装配过程中随时检查装配质量，发现问题及时处理。
三、质量检测机械装配完成后，对成品进行质量检测是确保装配过程正确且成品合格的重要步骤。
质量检测包括以下方面：1.外观检查：检查成品的外观是否符合要求，如有无划痕、变形等；2.功能测试：通过启动和操作机械设备，检查其功能是否正常；3.安全性检验：确保装配的机械设备符合相关安全标准；4.尺寸测量：检查机械设备的尺寸是否符合设计要求；5.其他特殊检测：根据具体要求，进行特殊性能或耐久性等方面的检测。
四、包装和出货机械装配完成并经过质量检测合格后，需要进行包装和出货的步骤。
包装和出货需要注意以下几个方面：1.选择合适的包装材料，保证成品在运输中不受损；2.根据包装要求，采取适当的包装方式，如纸箱、木箱、塑料膜等；3.标记标签：在包装上标明相关信息，如产品名称、规格型号、数量等；4.出货文件：准备相应的出货文件，如发货单、装箱单等，以确保物流信息准确记录。
装配工艺过程
装配工艺过程装配工艺过程是指将多个零部件按照特定的顺序和方法组装在一起，形成一个完整的产品的过程。
它是生产制造过程中非常重要的环节，决定着产品的质量和性能。
下面将详细介绍装配工艺过程的步骤和要点。
一、工艺准备装配工艺过程开始前，首先需要进行工艺准备工作。
这包括确定产品的装配工艺路线和流程，编制装配工艺文件，准备所需的工装、夹具和工具等。
工艺准备的目的是为了确保装配过程的顺利进行，提高装配效率和质量。
二、零部件准备装配工艺过程中需要使用各种零部件，因此在装配开始前，需要对各个零部件进行准备。
这包括清洗、检查、测量和标识等工作。
清洗零部件是为了去除表面的污垢和油脂，保证零部件的清洁度；检查零部件是为了发现零部件的缺陷和损坏，避免使用不合格的零部件；测量零部件是为了验证零部件的尺寸和形状是否符合要求；标识零部件是为了方便后续的装配操作。
三、装配顺序装配工艺过程中，需要按照一定的顺序进行装配。
一般来说，从简单的零部件开始，逐步向复杂的零部件过渡。
这样可以降低装配的难度和风险，提高装配的效率和质量。
在确定装配顺序时，需要考虑零部件之间的相互关系和依赖关系，合理安排装配的先后顺序。
四、装配方法装配工艺过程中，需要选择合适的装配方法。
常见的装配方法包括手工装配、自动装配和半自动装配等。
手工装配是指通过人工进行装配，适用于小批量、多品种的装配；自动装配是指通过机械设备和自动化控制系统进行装配，适用于大批量、单一品种的装配；半自动装配是手工装配和自动装配的结合，兼具了两者的优点。
选择合适的装配方法可以提高装配的效率和一致性。
五、质量控制装配工艺过程中，质量控制是非常重要的环节。
在装配过程中，需要进行各种质量控制措施，以确保装配的质量和性能。
这包括装配过程的检查和测试，以及对不合格产品的处理和修复等。
通过质量控制措施，可以及时发现和纠正问题，提高产品的质量稳定性和一致性。
六、工艺改进装配工艺过程是一个不断改进的过程。
精密机械组装的工艺规程与质量控制
精密机械组装的工艺规程与质量控制一、引言随着科技的不断进步，精密机械的应用日益广泛。
为了确保精密机械的性能和质量，高效的组装工艺规程和严格的质量控制非常重要。
本文将介绍精密机械组装的工艺规程和质量控制的关键要点。
二、工艺规程1. 设计验证在组装过程开始前，要进行设计验证。
确认设计的合理性和可行性，确保所需零部件存在且能正确组装。
如果发现设计有问题，应及时与设计部门进行沟通。
2. 零件清洁组装前，应对所有零部件进行清洁处理，以确保零部件表面无尘、无油、无污渍。
使用合适的清洗溶液和工具进行清洗，并根据需要进行烘干处理。
3. 零件检查在组装前，对零部件进行检查。
检查零部件的尺寸、形状、表面质量等，确保零部件符合要求。
如有问题，应及时更换或修复零部件。
4. 组装顺序按照设计要求和工艺规程的先后顺序，进行组装。
确保组装过程中的每一个步骤都准确无误。
同时，要保证组装过程中零部件的正确匹配和组装方向的一致性。
5. 组装工具选择适当的组装工具，确保工具的质量和精度。
避免使用损坏零部件表面的工具，以免引入不必要的磨损或损坏。
6. 装配力度与扭矩控制在组装过程中，要确保适当的装配力度。
如果力度过大，可能会导致零部件磨损或变形；如果力度过小，则可能会导致零部件之间的松动。
此外，在需要的情况下，要使用扭矩扳手进行扭矩控制，以确保各螺栓连接的紧固力合适。
7. 温度和湿度控制某些精密机械在组装过程中对温度和湿度较为敏感。
应根据需要进行温控和湿控，以确保在适宜的环境下进行组装。
三、质量控制1. 零件尺寸检测组装完成后，对关键零部件进行尺寸检测。
使用合适的检测工具和仪器，确保尺寸符合设计要求。
如果发现尺寸偏差较大，应及时追溯原因并进行调整。
2. 功能检测组装完成后，要进行功能检测。
使用合适的装置或测试设备，验证机械的各项功能是否正常。
如出现异常或不良现象，应及时找出问题的原因并进行修复。
3. 工艺记录组装过程中需进行详细的工艺记录。
机械装配工艺的流程与注意事项
机械装配工艺的流程与注意事项机械装配是指将多个零部件按照一定的顺序和方法组装成为一个完整的机械设备或产品的过程。
正确的装配工艺能够保证产品的质量和性能，提高生产效率，降低成本。
本文将介绍机械装配的常见流程以及注意事项。
一、机械装配的流程1. 零部件准备：在开始机械装配之前，需要准备好所有需要使用的零部件。
确保零部件的数量、型号和规格与装配图纸一致，并进行检查和清洗。
2. 工具准备：根据装配图纸和工艺要求，准备好所需要的工具和设备。
例如，扳手、螺丝刀、钳子等常用工具，以及其他特定的工装和夹具。
3. 装配顺序：根据装配图纸和装配工艺，确定零部件的装配顺序。
通常是从大型部件到小型部件，从外部部件到内部部件的顺序进行。
4. 装配方式：选择合适的装配方式进行组装。
常见的装配方式包括插入、安装、连接等。
根据零部件的特性和要求，选择适当的方法进行操作。
5. 装配精度控制：在装配过程中，要严格控制装配精度。
通过测量和调整，确保零部件的位置、角度等参数符合要求。
6. 节点检查：在装配的每个关键节点，进行检查和确认。
验证装配结果与要求是否一致，是否存在问题或缺陷。
及时进行调整和修正。
7. 功能测试：在完成装配后，对机械设备或产品进行功能测试。
验证其运行是否正常，是否满足设计要求。
8. 清洁和保养：完成装配和测试后，对装配设备进行清洁和保养工作。
清除杂物和污垢，对设备进行润滑和维护，以延长其使用寿命。
二、机械装配的注意事项1. 安全操作：机械装配需要注意操作安全。
工作人员要熟悉装配工艺和操作规程，佩戴个人防护装备，注意避免人身和设备安全事故的发生。
2. 零部件保护：在装配过程中，要注意保护零部件的完整性和表面质量。
避免碰撞、摩擦和腐蚀等造成的损伤。
3. 装配图纸的正确使用：装配图纸是装配的重要依据，要正确理解和使用。
了解图纸上的标注和要求，按照图纸的要求进行装配。
4. 安装力的控制：在装配过程中，要控制好装配力的大小。
机械制造中的机械装配与装配工艺
机械制造中的机械装配与装配工艺机械装配是指将各种机械零部件按照特定的顺序和方法进行组装，从而制成完整的机械产品的过程。
在机械制造中，机械装配和装配工艺是非常重要的环节，直接关系到机械产品的品质和性能。
一、机械装配概述机械装配是将加工好的各种零部件进行装配，并通过螺栓、焊接、粘接等方式将其紧固在一起，形成完整的机械产品。
装配的过程中需要考虑各个部件的尺寸、形状、材料等因素，确保装配的精度和稳定性。
此外，还需要根据产品设计要求进行各种连接和传动装置的布置。
二、机械装配的工艺流程1. 零部件检验：在装配之前，需要对零部件进行质量检验，确保其符合设计要求。
包括外观检查、尺寸测量、材料鉴定等。
2. 组装工艺规划：根据产品的设计要求，规划装配的步骤和方法。
确定所需工具、夹具和设备，确保装配过程的顺利进行。
3. 零部件的清洗和润滑：将零部件进行清洗和润滑处理，去除表面的污垢和氧化层，提高装配质量和使用寿命。
4. 零件装配：根据装配要求和图纸，按照顺序逐步进行零部件的装配。
可以采用手工组装、半自动装配或全自动装配等方式。
5. 零部件的固定：在装配过程中，根据需要使用螺栓、紧固件、焊接或粘接等方式将零部件固定在一起。
确保装配的牢固性和稳定性。
6. 产品调试和测试：在装配完成后，对产品进行调试和测试。
检查各个部件的功能是否正常，是否存在问题和缺陷。
7. 产品包装和出厂：在装配完毕并通过测试后，对产品进行包装，保护其免受损坏。
然后出厂交付给用户或销售商。
三、机械装配的关键技术1. 尺寸控制技术：机械装配中，要求各个零部件的尺寸精度达到一定的要求，确保装配的精度和可靠性。
因此，需要使用适当的测量工具和方法，进行尺寸的检测和控制。
2. 工艺参数控制技术：在装配过程中，需控制各项工艺参数，如温度、湿度、力度等，以确保装配的一致性和稳定性。
这需要选择合适的工艺参数，采取相应的控制措施。
3. 质量控制技术：机械装配中，需要对质量进行控制，避免出现零部件的缺陷和错误装配等问题。
机械装配过程中的质量控制与管理
机械装配过程中的质量控制与管理引言：机械工程是一门涉及设计、制造、装配和维护机械设备的学科，其关注点之一是质量控制与管理。
在机械装配过程中，质量控制与管理起着重要的作用，它不仅关乎产品的质量，还关系到企业的声誉和市场竞争力。
本文将探讨机械装配过程中的质量控制与管理的重要性以及一些常见的质量控制方法。
质量控制与管理的重要性：在机械装配过程中，质量控制与管理是确保产品质量的关键环节。
一方面，质量控制与管理可以帮助企业提高产品的可靠性和耐用性，减少产品的故障率和维修成本。
另一方面，质量控制与管理还可以提高企业的生产效率和运营效益，降低生产成本。
此外，合理的质量控制与管理还能够提高企业的声誉和市场竞争力，增强顾客对产品的信任和认可。
质量控制方法：1. 设立质量标准：在机械装配过程中，企业应该根据产品的设计要求和市场需求，制定相应的质量标准。
质量标准可以包括产品的尺寸、形状、性能等方面的要求，以及装配过程中的工艺要求和操作规范。
2. 进行质量检测：质量检测是质量控制与管理的重要手段之一。
企业可以利用各种检测设备和方法，对装配过程中的关键环节和关键部件进行检测和测试，以确保产品的质量符合标准要求。
常见的质量检测方法包括尺寸测量、材料分析、功能测试等。
3. 强化员工培训：员工是质量控制与管理的执行者，他们的素质和技能直接影响到产品的质量。
因此，企业应该加强对员工的培训和教育，提高他们的专业水平和质量意识。
培训内容可以包括装配工艺、质量标准、检测方法等方面的知识和技能。
4. 建立质量管理体系：建立质量管理体系是实施质量控制与管理的基础。
企业可以采用国际标准化组织（ISO）的质量管理体系标准，如ISO 9001，来规范和管理装配过程中的质量控制活动。
质量管理体系可以包括质量手册、程序文件、工作指导书等，以确保质量控制与管理的可持续性和连续改进。
5. 进行过程改进：质量控制与管理是一个不断改进的过程。
企业应该持续关注装配过程中的问题和不足，通过分析和改进，提高质量控制与管理的效果。
机器装配工艺过程
固定调整装配方法适于在大批大量生产 中装配那些装配精度要求较高的机器结构 。在 产量大、装配精度要求较高的场合 ，调整件还 可以采用多件拼合的方式组成 ，装配时根据所 测实际空隙A的大小 ，把不同厚度的调整垫拼 成所需尺寸 ，然后把它装到空隙中去 ， 以便装 配结构达到装配精度要求。
⑶误差抵消调整法
1 、 零件： 是组成机器的最小单元 ， 由整块金属或其 它材料制成的。
2 、 套件（合件）：是在一个基准零件上 ，装上一个 或若干个零件构成的 。是最小的装配单元。
3 、 组件： 是在一个基准零件上 ，装上若干套件及零 件而构成的 。如 ，主轴组件。
4 、 部件： 是在一个基准零件上 ，装上若干组件、套 件和零件而构成的 。如 ，车床的主轴箱 。 部件的特 征： 是在机器中能完成一定的、完整的功能。
（2） 确定各工序所需的设备和工具； （3） 制定各工序装配操作规范： 如过盈配合 的压入力等； （4） 制定各工序装配质量要求与检验方法； （5） 确定各工序的时间定额 ，平衡各工序的 工作节拍。
在装配工艺规程中 ，常用装配工艺系统图 表示零、部件的装配流程和零、部件间相互装 配关系 。在装配工艺系统图上 ，每一个单元用 一个长方形框表示 ，标明零件、套件、组件和 部件的名称、编号及数量 ， 图9-21、图9-22、 图9-23分别给出了组装、部装和总装的装配工 艺系统图。
采用分组法装配时 ，零件的分组数不 宜太多 ， 否则会因零件测量 、分类 、 保管 、运输工作量的增大而使生产组 织工作变得相当复杂。
分组法装配的主要优点是 :零件的制造精 度不高 ，但却可获得很高的装配精度 ;组内零 件可以互换 ，装配效率高。
不足之处是 :增加了零件测量、分组、存 贮、运输的工作量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设备装配工艺过程及控制要点
2009年09月04日星期五19:57
一、装配的概念任何一台机器设备都是有许多零件所组成，将若干合格的零件按规定的技术要求组合成部件，或将若干个零件和部件组合成机器设备，并经过调整、试验等成为合格产品的工艺过程称为装配。
例如一辆自行车有几十个零件组成，前轮和后轮就是部件。
装配是机器制造中的最后一道工序，因此它是保证机器达到各项技术要求的关键。
装配工作的好坏，对产品的质量起着重要的作用。
二、装配的工艺过程
1.装配前的准备工作
（1）研究和熟悉装配图的技术条件，了解产品的结构和零件作用，以及相连接关系。
（2）确定装配的方法、程序和所需的工具。
（3）领取和清洗零件
2.装配装配又有组件装配、部件装配和总装配之分，整个装配过程要按次序进行。
（1）组件装配将若干零件安装在一个基础零件上而构成组件。
如减速器中一根传动轴，就由轴、齿轮、键等零件装配而成的组件。
（2）部件装配将若干个零件、组件安装在另一个基础零件上而构成部件（独立机构）。
如车床的床头箱、进给箱、尾架等。
（3）总装配将若干个零件、组件、部件组合成整台机器的操作过程称为总装配。
例如车床就是把几个箱体等部件、组件、零件组合而成。
3.装配工作的要求
（1）装配时，应检查零件与装配有关的形状和尺寸精度是否合格，检查有无变形、损坏等，并应注意零件上各种标记，防止错装。
（2）固定连接的零部件，不允许有间隙。
活动的零件，能在正常的间隙下，灵活均匀地按规定方向运动，不应有跳动。
（3）各运动部件（或零件）的接触表面，必须保证有足够的润滑、若有油路，必须畅通。
（4）各种管道和密封部位，装配后不得有渗漏现象。
（5）试车前，应检查个部件连接的可靠性和运动的灵活性，各操纵手柄是否灵活和手柄位置是否在合适的位置；试车前，从低速到高速逐步进行。
三、典型组件装配方法
1.螺钉、螺母的装配螺钉、螺母的装配是用螺纹的连接装配，它在机器制造中广泛使用。
装拆、更换方便，易于多次装拆等优点。
螺钉、螺母装配中的注意事项：
（1）螺纹配合应做到用手能自由旋入，过紧会咬坏螺纹，过松则受力后螺纹会断裂。
（2）螺母端面应与螺纹轴线垂直，以受力均匀。
（3）装配成组螺钉、螺母时，为保证零件贴合面受力均匀，应按一定要求旋紧，并且不要一次完全旋紧，应按次序分两次或三次旋紧。
（4）对于在变载荷和振动载荷下工作的螺纹连接，必须采用防松保险装置。
2.滚动轴承的装配滚动轴承的装配多数为较小的过盈配合，装配时常用手锤或压力机压装。
轴承装配到轴上时，应通过垫套施力于内圈端面上；轴承装配到机体孔内时，则应施力于外圈端面上；若同时压到轴上和机体孔中时，则内外圈端面应同时加压。
如果没有专用垫套时，也可用手锤、铜棒沿着轴承端面四周对称均匀地敲入，用力不能太大。
如果轴承与轴是较大过盈配合时，可将轴承吊放到80～90℃的热油中加热，然后趁热装配。
四、拆卸工作的要求
1.机器拆卸工作，应按其结构的不同，预先考虑操作顺序，以免先后倒置，或贪图省事猛拆猛敲，造成零件的损伤或变形。
2.拆卸的顺序，应与装配的顺序相反。
3.拆卸时，使用的工具必须保证对合格零件不会发生损伤，严禁用手锤直接在零件的工作表面上敲击。
4.拆卸时，零件的旋松方向必须辨别清楚。
5.拆下的零部件必须有次序、有规则地放好，并按原来结构套在一起，配合件上做记号，以免搞乱。
对丝杠、长轴类零件必须将其吊起，防止变形.。
