商场机电安装(整理版)工程施工组织设计重点工程
商业综合体机电安装工程施工方案
6.10机电安装工程6.10.1预埋管线工艺一、预留预埋施工原则预留预埋工程是机电工程施工起点，是整个机电工程质量保证的基础，是保证机电管线准确性、结构完整性、实现建筑标高和功能要求的一项精细化工程。
风管、桥架、母线、管道等穿过防火楼板、墙壁、楼板以及消防箱、管道、配电箱暗敷在墙体内时，应配合建筑、结构以及钢结构工程预留孔洞、槽及预埋套管、箱盒，避免在结构施工完成后在结构、砌体上开凿、打洞。
在施工过程中要确保三查制度（预留预埋件安装完成还未浇筑混凝土前的通查，浇筑混凝土过程中的巡查和拆除模板后的复查）的严格执行，杜绝预埋件和套管等的遗漏、堵塞和移位等现象发生。
二、预留预埋工序和协调流程三、预留预埋定位及施工方法预留预埋的准确定位是保证后续机电施工准确性和结构完整性的重要保障。
预留预埋的定位主要采用轴线坐标定位的方法：坐标的原点根据预埋件所在的位置进行选择，安装在楼板上的预埋件一般选取临近柱子的中心或者靠近预埋件的柱子角点作为坐标原点，而安装在受力墙上预埋件的坐标原点一般选择两面墙的交汇点或者柱子的中心点，对所选择的柱子和墙所在的定位轴线要标识清楚。
X轴表示所选原点的左右方向，Y轴表示所选原点的前后方向，Z轴表示预埋件的高度方向。
轴线方向的数值均没有正负之分，其坐标值表示套管，孔洞的形心相对原点的位置。
如下图所示：:表示预埋套管/预留洞的定位尺寸,前面的值表示沿相应轴线的水平距离,值表示高度（1000，）:下部表示预埋套管/预留洞对原点相对尺寸根据柱/墙角选取的原点,坐标为(0,0):上部表示预埋套管/预留洞的功用和尺寸面盆(100*100)（1200，150）:穿楼板洞:穿楼板套管:穿墙套管混凝土结构墙冷冻水供水()（1300，）冷冻水供水()（1000，）给水立管(（1800，100）柱 (500*500)座便器(200*200)（100，1400）地漏(0)（300，300）面盆(100)（1200，150）图例说明:标注说明:预留预埋定位示例1．线管、线盒预留预埋电气预埋电线管主要采用镀锌钢管丝扣连接和焊接钢管套管连接。
最新商业中心机电安装工程施工组织设计方案
最新商业中心机电安装工程施工组织设计
方案
项目背景
最新商业中心是一座多功能商业综合体，它将提供商业办公空间、零售区域和服务设施等多种功能。
为确保商业中心的机电设备能够有效安装和运行，我们需要进行详细的施工组织设计方案。
施工组织设计方案目标
本施工组织设计方案的目标是确保机电安装工程能够按照合理的顺序和标准进行施工，保证质量和效率。
施工组织设计方案内容
1. 安全管理：在整个施工过程中，要严格遵守安全操作规程，确保施工人员和周边人员的人身安全。
2. 施工流程：详细说明机电安装的各个施工阶段，并确定各个阶段的工期和工作内容，确保施工过程有条不紊。
3. 材料管理：制定材料清单，并实施有效的材料采购和供应管理，确保施工所需的材料及时到位。
4. 人员配备：确定各个施工阶段所需的人员数量和技术要求，
确保有足够合格的人员参与施工。
5. 资源调配：对施工所需的设备、机械和工具进行规划和调配，确保资源的有效利用。
6. 质量控制：制定详细的质量控制方案和验收标准，定期进行
质量检查和评估，确保施工质量符合要求。
7. 环境保护：采取措施减少施工对环境的影响，确保施工过程
符合环境保护要求。
8. 进度管理：制定施工计划并进行进度管理，确保施工按计划
进行，及时发现和解决进度延误的问题。
总结
通过本施工组织设计方案，我们将能够合理安排和管理商业中
心机电安装工程施工，确保施工质量和进度。
在整个施工过程中，
我们将严格遵守安全规程和环境保护要求，以确保施工的安全和可
持续性发展。
大商业建筑机电安装工程施工组织设计
大商业建筑机电安装工程施工组织设计1.项目概况本项目是一座大型商业建筑的机电安装工程施工项目，总建筑面积为XXX平方米。
本项目的机电装置包括电气、给排水、空调、通风、消防等系统，涉及到大量的设备和管线安装工作。
2.组织结构2.1项目经理：负责组织和协调施工工作，监督工程进展和质量控制。
2.3施工人员：包括电工、管道工、机械工等，负责具体的设备和管线的安装工作。
3.施工步骤3.1施工前准备3.1.1制定施工方案和施工进度计划，确定施工队伍和施工机具设备。
3.1.2安排好施工现场，搭建好必要的脚手架和临时用房。
3.1.3安排好相关的材料和设备的供应，确保施工不会因为材料和设备的短缺而延误工期。
3.2电气系统施工3.2.1安装主配电箱和分配箱，布置好电线和插座。
3.2.2安装照明设备和开关，确保室内照明效果符合要求。
3.2.3安装空调设备和风扇，以及其他电器设备。
3.3给排水系统施工3.3.1安装给水管线和排水管线，包括冷水、热水、中水和污水等管线。
3.3.2安装水泵和水箱，确保水源供应和水压符合要求。
3.3.3安装卫生洁具和水表等设备。
3.4空调通风系统施工3.4.1安装空调主机和风管，确保室内空调效果和通风效果符合要求。
3.4.2安装通风设备，包括风扇、排风口和新风系统等。
3.5消防系统施工3.5.1安装消防设备，包括灭火器、消防水枪和喷淋设备等。
3.5.2安装火灾报警系统和疏散指示等设备，确保人员安全疏散。
3.6施工完工3.6.1施工结束后，进行系统的调试和检测，确保各项设备和管线的正常运行。
3.6.2进行整体的清理和装修，确保施工完成后的室内环境整洁美观。
3.6.3编制竣工图纸和相关技术资料，交付给业主。
4.施工安全措施4.1在施工现场设置必要的警示标志，明确安全责任和安全警示。
4.2对施工人员进行安全教育和培训，确保施工人员具备相关的安全知识和技能。
4.3使用符合标准和规范的设备和材料，确保施工的安全性和质量。

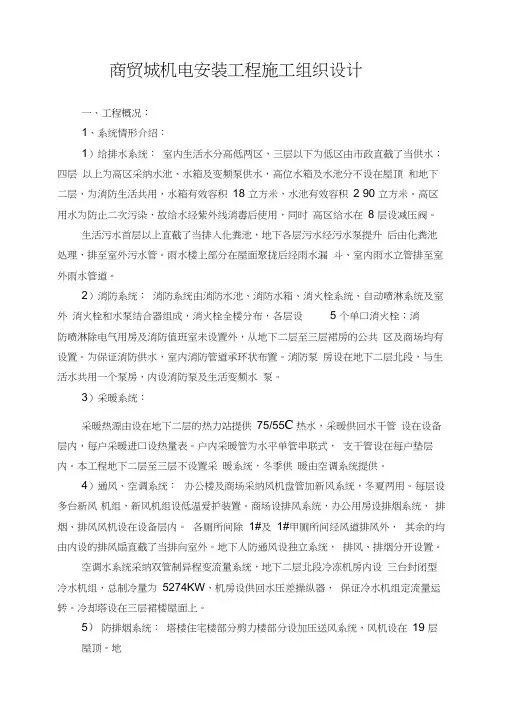

商贸城机电安装工程施工组织设计
商贸城机电安装工程施工组织设计一、工程概况：1、系统情形介绍：1）给排水系统：室内生活水分高低两区，三层以下为低区由市政直截了当供水；四层以上为高区采纳水池、水箱及变频泵供水，高位水箱及水池分不设在屋顶和地下二层，为消防生活共用，水箱有效容积18 立方米，水池有效容积2 90 立方米。
高区用水为防止二次污染，故给水经紫外线消毒后使用，同时高区给水在8 层设减压阀。
生活污水首层以上直截了当排入化粪池，地下各层污水经污水泵提升后由化粪池处理，排至室外污水管。
雨水楼上部分在屋面聚拢后经雨水漏斗、室内雨水立管排至室外雨水管道。
2）消防系统：消防系统由消防水池、消防水箱、消火栓系统、自动喷淋系统及室外消火栓和水泵结合器组成，消火栓全楼分布，各层设 5 个单口消火栓；消防喷淋除电气用房及消防值班室未设置外，从地下二层至三层裙房的公共区及商场均有设置。
为保证消防供水，室内消防管道承环状布置。
消防泵房设在地下二层北段，与生活水共用一个泵房，内设消防泵及生活变频水泵。
3）采暖系统：采暖热源由设在地下二层的热力站提供75/55C热水，采暖供回水干管设在设备层内，每户采暖进口设热量表。
户内采暖管为水平单管串联式，支干管设在每户垫层内。
本工程地下二层至三层不设置采暖系统，冬季供暖由空调系统提供。
4）通风、空调系统：办公楼及商场采纳风机盘管加新风系统，冬夏两用。
每层设多台新风机组，新风机组设低温爱护装置。
商场设排风系统，办公用房设排烟系统，排烟、排风风机设在设备层内。
各厕所间除1#及1#甲厕所间经风道排风外，其余的均由内设的排风扇直截了当排向室外。
地下人防通风设独立系统，排风、排烟分开设置。
空调水系统采纳双管制异程变流量系统，地下二层北段冷冻机房内设三台封闭型冷水机组，总制冷量为5274KW，机房设供回水压差操纵器，保证冷水机组定流量运转。
冷却塔设在三层裙楼屋面上。
5）防排烟系统：塔楼住宅楼部分剪力楼部分设加压送风系统，风机设在19 层屋顶。
机电安装工程施工组织设计方案
机电安装工程施工组织设计方案一、项目概况本项目为某大型商业综合体机电安装工程，位于某市中心地带，总建筑面积约10万平方米。
项目包括商业楼宇、酒店、办公楼等多个功能区域，机电安装工程是保障建筑物正常运行的重要组成部分。
二、施工组织设计原则1. 安全第一：施工过程中要严格遵守相关安全规定，确保施工人员的人身安全和财产安全。
2. 环保节能：在施工过程中，要采用环保材料和节能设备，减少能源消耗和对环境的影响。
3. 高效优质：施工组织设计要合理安排施工工序，确保施工进度和施工质量，提高工作效率。
4. 协同配合：各工种之间要密切配合，确保施工过程中的协调与沟通，提高施工效率。
三、施工组织设计内容1. 工程分包划分：根据工程特点和施工难度，将机电安装工程划分为若干个子分包工程，明确各分包单位的责任和任务。
2. 施工进度计划：制定详细的施工进度计划，包括各工序的开始时间、结束时间和交叉关系，确保施工进度的合理安排。
3. 施工人员组织：根据施工进度计划，合理安排施工人员的数量和工作岗位，确保施工过程中的人员配备和协调。
4. 施工设备准备：根据施工需要，提前准备好所需的施工设备和工具，确保施工过程中的设备供应和使用。
5. 材料采购计划：根据施工进度和材料需求，制定材料采购计划，确保施工过程中材料的及时供应和使用。
6. 施工质量控制：建立严格的施工质量控制体系，包括施工过程中的检查、验收和整改，确保施工质量符合相关标准和要求。
7. 安全管理措施：制定详细的安全管理措施，包括施工现场的安全防护、施工人员的安全培训和施工过程中的安全监督，确保施工过程中的安全性。
8. 环境保护措施：制定详细的环境保护措施，包括施工过程中的噪音、粉尘和废弃物处理，确保施工过程对环境的影响最小化。
四、施工组织设计实施步骤1. 制定施工组织设计方案：根据项目需求和相关规定，制定机电安装工程施工组织设计方案，明确施工的基本原则和内容。
2. 完善施工组织设计方案：根据实际情况，对施工组织设计方案进行完善和调整，确保方案的可行性和有效性。
机电安装工程施工组织设计方案
机电安装工程施工组织设计方案一、项目概述本项目为某大型商业综合体的机电安装工程施工组织设计方案。
该商业综合体位于某市中心地带，占地面积约10万平方米，包括购物中心、酒店、办公楼等多个功能区域。
机电安装工程是商业综合体建设中不可或者缺的一部份，涉及电力、给排水、空调、消防等多个方面的工程。
二、施工组织设计原则1. 安全优先：施工过程中，必须严格遵守相关安全规范，确保工人的人身安全和工程质量。
2. 环保节能：在施工过程中，要注重节能减排，合理利用资源，降低对环境的影响。
3. 合理高效：施工组织设计要合理安排施工流程，提高施工效率，确保项目按时完成。
三、施工组织设计内容1. 项目管理机构设置：设立项目总监、项目经理、施工队长等职位，明确各职责和权限，确保施工过程的顺利进行。
2. 施工流程安排：根据机电安装工程的特点，制定详细的施工流程图，包括施工前准备、土建施工、设备安装、系统调试等各个环节的具体安排。
3. 人员配备和管理：根据工程规模和施工进度，合理安排施工人员的数量和岗位，确保施工工作的顺利进行。
同时，要加强对施工人员的培训和管理，提高他们的专业水平和工作质量。
4. 设备和材料管理：建立健全的设备和材料管理制度，确保施工现场设备的正常运行和材料的供应。
同时，要加强对设备和材料的验收和管理，确保其质量和安全性。
5. 安全管理：制定详细的安全管理方案，包括施工现场的安全防护措施、施工人员的安全培训、危（wei）险源的识别和控制等。
同时，加强对施工现场的监督和检查，确保施工过程中的安全。
6. 质量控制：建立健全的质量控制体系，包括施工过程中的质量检查和质量验收。
要加强对施工工艺和施工质量的控制，确保工程质量符合相关标准和要求。
7. 环境保护：制定环境保护方案，包括施工过程中的噪声、粉尘、废水等的控制措施。
要加强对施工现场的环境监测和管理，确保施工过程对周围环境的影响最小化。
8. 进度控制：制定详细的施工进度计划，包括各个施工环节的时间安排和关键节点的控制。
机电安装工程施工组织设计方案
机电安装工程施工组织设计方案一、项目概述本项目是一座新建的大型商业综合体，总建筑面积约10万平方米，包括商场、写字楼、酒店等多个功能区域。
机电安装工程是该项目的重要组成部分，涉及电气、给排水、暖通空调等方面的设备安装和调试工作。
为了保证施工的顺利进行，特制定本施工组织设计方案。
二、施工组织设计原则1. 安全第一：施工过程中，必须严格遵守相关的安全规定，确保施工人员的人身安全。
2. 质量为重：施工过程中，要严格按照相关标准和规范进行施工，确保机电设备的质量达到要求。
3. 进度控制：制定合理的施工进度计划，确保施工进度的合理安排，按时完成各项工作。
4. 资源优化：合理配置施工人员和设备资源，提高施工效率，降低成本。
三、施工组织设计内容1. 人员组织安排根据项目需求，组建机电安装施工团队，包括项目经理、工程师、技术员、施工人员等。
明确各个岗位的职责和权限，确保施工过程中的协调和顺利进行。
2. 施工进度计划编制详细的施工进度计划，包括各个工程节点的时间安排、工序的具体内容和工期要求。
根据实际情况，合理安排施工顺序，确保各个工序之间的协调配合。
3. 施工现场布置根据施工图纸和施工进度计划，合理布置施工现场。
设立施工指挥部，明确各个工程区域的责任划分和施工要求。
确保施工现场的秩序和安全。
4. 施工质量控制制定施工质量控制措施，包括设备安装前的检查验收、设备调试过程中的监控和记录等。
严格按照相关标准和规范进行施工，确保设备安装和调试的质量达到要求。
5. 安全管理建立健全的安全管理制度，包括施工现场的安全警示标识、安全防护设施的设置、施工人员的安全培训等。
定期组织安全检查，及时发现和解决施工过程中存在的安全隐患。
6. 施工协调与沟通建立施工协调与沟通机制，确保各个工程部门之间的协调配合。
定期召开工程进展会议，及时解决施工过程中的问题和困难。
四、施工组织设计方案实施步骤1. 制定施工组织设计方案，并报相关部门审核。
大型购物广场机电安装施工方案
某大型购物广场机电安装施工方案1.机电各阶段施工安排本工程机电工程包括电气工程、通风空调工程、给排水工程等,机电工程施工前期主要进行预留预埋、材料设备订货、深化设计等工作,在现场具备施工条件时,及时进行机电主管线、设备安装的工作，在装修阶段开始配合末端器具的安装工作、各种管线及市政给水、市政污水的接驳工作，以及系统调试工作。
具体施工分四个阶段进行：1.1前期准备和预埋阶段在进场后首先完成管理人员配置、劳务队的选择、劳动力的配置等工作，并制定项目管理制度、配备各种办公设备，短时间内具备现场办公条件。
1.1.1技术工作方面进行施工图纸的熟悉，开展图纸会审、编制专业施工方案，并按招标图纸及规范编制制件详图、施工详图、节点详图及为满足有关政府部门图纸审批的其它图纸。
1.1．2预留预埋方面在土建结构施工时同时进行机电预留预埋，按照结构施工顺序，进行管道穿墙套管预埋、楼板留洞,电气暗配管预埋、接线盒预埋、防雷接地的施工。
机电预留预埋穿插在结构施工的间隙中进行,不得影响主体结构施工时间。
同时在临近结构封顶的预埋后期,开始预制部分通风管道，为下一步风管安装提供条件。
１.1.3计划筹备方面根据总包工期计划及专业工序搭接要求编制专业施工计划,盘点机电各专业的工程量，确定各种专业工序所需劳动力，并排出每个月的施工计划和劳动力计划。
根据施工图纸,提出水、电、风各专业的材料需用总计划，并提出各种设备、材料的各种具体参数，材料部门根据这些要求开始材料比选、送样、招标的工作,并根据进度计划要求确定材料进场时间，签订材料采购合同。
1.2管线设备安装阶段地下室结构验收后，开始进行地下室部分主干水管、风管、桥架的安装，随着地上部分模版拆除、结构逐步验收,开始进行管井立管、竖向风管、桥架的施工,现场具备条件时及时安排各单楼体的水平干线的施工。
设备机房条件完善后开始进行设备的吊运、就位、配管接驳工作。
各专业在现场具备工作面时及时插入，遵循“先主管后支管,先预制后安装”的原则，实行以系统为单元的作业方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章编制依据和说明
康桥半岛小区商场机电安装工程在业主的积极筹备下，现进入议标阶段，本公司作为大型国家特级资质的施工企业，对承建本工程具有极大的诚意和信心，在收到业主发放的议标邀请书及有关资料，特编制本投标用施工组织设计。
本施工组织设计编制的目的是：为“康桥半岛小区商场机电安装”工程投标阶段提供较为完整的纲领性的技术文件，一旦中标，将在此基础上进行深化，用以指导工程施工与管理，确保优质、高速、安全、文明地完成该工程的建设任务。
本公司在长期的施工实践中，形成了规范独到的管理网络，具有成熟的施工经验，在充分认识到本工程的特殊性，重要性的基础上，将组建一个高效务实，技术领先的项目管理部精心管理，严格苛求，一丝不苟，悉心服务。
本公司设备精良，工艺先进，技术、管理、资金综合实力雄厚，根据ISO9001:2000国际质量管理标准，已建立了完善的质量体系，能够确保本工程从合同评审直到竣工以至竣工后保修等各环节均处于严格的受控状态。
本施工组织设计的编制依据：
1、设计单位设计的施工图纸；
2、建筑电气工程施工质量验收规范 GB50303-2002；
3、建筑给水、排水及采暖工程施工质量验收规范 GB50242-2002；
4、通风与空调工程施工质量验收规范 GB5243-2002；
5、火灾报警系统施工验收规范 GB50166-92；
6、建筑给水聚丙烯管道（PP-R）工程的技术规程 DBJ/CT501-99；
7、建筑排水硬聚氯乙烯管道工程技术规程 CJJ/T29-98；
8、自动喷水灭火系统施工及验收规范 GB50261-96；
9、水泵隔振技术规程 CECS 59:94；
第二章工程概况及工程特点
工程名称：康桥半岛小区商场机电安装工程
工程地点：康桥半岛新城商业街（秀沿路）以南
建设单位：上海康桥半岛（集团）有限公司
投标单位：浙江中成建工集团有限公司
承包内容：机电安装（指点部分）工程的设备供应、施工、负责调试、验收、保修等全部工作内容。
一、工程简介
本工程占地面积30100平方米，建筑面积约49639平方米，主体建筑3层，总高度18米。
二、机电承包范围
1、采暖通风空调工程：风管通风、空调设备、空调水系统、防排烟等；
2、给排水系统：全部供水，生活冷热供水、污水、废水及通气管、卫生洁具等。
3、消防喷淋系统：系统管线配管、接合器、泄压阀、湿式报警阀、警铃、水流指示器、增压设备、控制中心至各接点电源的安装、试压、检测、调试、验收及维护保养及培训。
4、冷冻机安装工程
5、强电工程系统：高低压配电、动力、照明空调配电避雷接地等系统的安装、调试及验收，保修期内维护。
三、工程特点。
