浅谈山洪预警简易雨量报警器的应用
浅谈山洪预警简易雨量报警器的应用随着全国山洪灾害防治非工程措施建设的大力推进，县级群测群防体系不断完善。
据统计，截至2013年年底全国共完成2058个山洪灾害防治县级非工程措施建设项目，其中县级群测群防体系建设了17余万套简易雨量站。
在山洪灾害防治工作中，简易雨量报警器是基层村民用于监测降雨量、统计临界雨量和发布雨量预警的重要设备，是群测群防的重要手段。
产品现状简易雨量报警器由室外承雨器和室内报警器两部分组成。
室外承雨器采用翻斗式雨量计采集降雨，通过200mm的承雨口收集雨水。
0.5mm降雨触发翻斗反转一次，通过双翻斗连续采集。
室外承雨器采集到的雨量数据通过无线传输发送至室内报警器。
室内报警器具有雨量统计功能，通过微处理器分析和判断降雨数据，达到临界雨量时以声、光、语音等多种方式报警，提醒群众警惕可能暴发的山洪并开始组织转移。
简易雨量报警器针对山洪成灾特征和流域特点嵌入了雨量统计算法，可根据降雨信息准确统计前期降雨和临界雨量，实现全天候自动化报警。
简易雨量报警器应用面广，使用量大，其实用性、可靠性和经济性十分重要。
由于国家尚无统一规范标准，且产品质量良莠不齐，功能不一，不利于各地在项目建设中选择适合的产品。
为满足各地山洪灾害监测预警的需求，统一简易雨量报警器技术要求，规范各地简易雨量报警器产品招标采购选型，国家防办委托水利部科技推广中心和水利部防洪抗旱减灾工程技术研究中心在2010年、2011年组织了两次简易雨量报警器的测评。
水利部科技推广中心和水利部防洪抗旱减灾工程技术研究中心组织专家和技术人员研究制定了《简易雨量报警器测评办法》，确定了简易雨量报警器功能和指标，委托水利部水文仪器及岩土工程仪器质量监督检验测试中心对报名厂家的产品进行了抽样检测，召开了专家测评会。
通过产品性价比、厂家实力、服务水平、信誉度等方面综合考察，公布了北京国信华源科技有限公司等14个生产厂家的18种型号的简易雨量报警器通过测评。
山洪灾害群测群防体系建设指导意见
山洪灾害群测群防体系建设指导意见一、总体要求（一）群测群防是山洪灾害防御工作的重要内容，与监测预警系统相辅相成、互为补充，共同发挥作用，形成“群专结合”的山洪灾害防御体系。
山洪灾害群测群防体系包括责任制体系、防御预案、监测预警、宣传、培训和演练等内容。
（二）山洪灾害群测群防体系建设范围涉及县、乡（镇）、村，重点为村。
山洪灾害防治区内的行政村应按照“十个一”建设群测群防体系：建立１套责任制体系，编制１个防御预案，至少安装１个简易雨量报警器（重点区域适当增加），配置１套预警设备（重点行政村配置１套无线预警广播），制作１个宣传栏，每年组织１次培训、开展１次演练，每个危险区相应确定１处临时避险点、设置１组警示牌，每户发放１张明白卡（含宣传手册）。
二、责任制体系（一）山洪灾害防御工作按照防汛抗洪工作行政首长负责制，建立县包乡、乡包村、村包组、干部党员包群众的 “包保”责任制体系，并与已有的社区管理体系相结合，实现网格化管理。
（二）在有山洪灾害防御任务的县级行政区，由县级防汛抗旱指挥部统一领导和组织山洪灾害防御工作。
有山洪灾害防御任务的乡（镇）成立相应的防汛指挥机构。
（三）县级、乡（镇）级防汛指挥机构应根据山洪灾害防御工作的需要，设立信息监测、调度指挥、人员转移、后勤保障和应急抢险等工作组。
（四）有山洪灾害防御任务的行政村成立山洪灾害防御工作组，落实相关人员负责雨量和水位监测、预警发布、人员转移等工作，汛前要重点核实人员变化情况、通讯联络方式等。
（五）山洪灾害防治区内的旅游景区、工矿企业等单位均应落实山洪灾害防御责任，并与当地政府、防汛指挥机构保持紧密联系和沟通，确保信息畅通。
三、防御预案（一）按照《山洪灾害防御预案编制导则》（ＳＬ６６６－２０１４）的要求编制县、乡（镇）、村山洪灾害防御预案，并根据区域内相关情况变化及时修订。
（二）县级山洪灾害防御预案由县级防汛抗旱指挥部负责组织编制，由县级人民政府批准并及时公布，报上一级防汛指挥机构备案。
山洪预警系统设备参数
1、简易雨量站简易监测雨量站信息采集设备技术要求如下：简易雨量监测设备按照国家防汛抗旱总指挥部办公室《关于规范简易雨量（报警）器招标采购选型的通知》的相关要求进行选型，简易雨量监测站由室外翻斗式雨量计和室内记录和报警器组成。
承雨口内径：Φ200；分辨率：0.2mm；雨强测量范围：0.01-4mm/min(毫米/分)；斗计量误差：≦4%（在0.01-4mm/min雨强范围），发讯方式：两路干簧管通、断信号输出，工作环境：环境温度：-10℃-50℃，相对湿度：<95%(40℃)。
简易雨量观测器安装时要有支架进行固定，应注意与建筑物、树木等障碍物的水平距离为障碍物高度的两倍，在承水器皿外标注区域内预警雨量值。
2、无线广播预警系统一套无线广播预警系统只有一个主站，以实现面上预警功能。
无线广播预警系统应能与决策支持系统连接，需提供自动预警和远程人工手动预警功能，同时在现场应能实现人工启动报警设施，并有人工喊话功能。
1)无线村级预警广播站设备性能：系统由无线广播控制主机、GPRS预警信息接收装置、无线调频装置以及警笛、大功率高音喇叭、声光装置等组成。
通信终端；由县预警平台实现自动控制或人工启动，同时提供现场人工控制内置GPRS、人工喊话功能；可与雨水情监测设备联动；采用太阳能系统和交流电两个供（充）电方式；含4个25w扩音喇叭、报警灯以及附属设施。
2) 无线村级预警广播站主要有以下功能：GPRS数据告警广播功能备电可为太阳能板供电3、120AH蓄电池密封程度: 全密封；电解质: 硫酸溶液或液态低钠硅盐化成液（复合硅盐）内阻: 毫欧量级；免充电存放时间: 大于6 个月蓄电池结构：蓄电池的正、负极端子应便于连接，有明显标志；蓄电池端子应用螺栓、螺母连接。
蓄电池间的连接电压降△U≦10mV。
大电流放电能力：3- -7C气密性：蓄电池应能承受50kPa 的正压而不破裂、不开胶，压力释放后壳体无残余变形。
容量保存率：蓄电池静置90 天后其容量保存率不低于80%。
山洪灾害群测群防体系建设指导意见
山洪灾害群测群防体系建设指导意见一、总体要求（一）群测群防是山洪灾害防御工作的重要内容，与监测预警系统相辅相成、互为补充，共同发挥作用，形成“群专结合”的山洪灾害防御体系。
山洪灾害群测群防体系包括责任制体系、防御预案、监测预警、宣传、培训和演练等内容。
（二）山洪灾害群测群防体系建设范围涉及县、乡（镇）、村，重点为村。
山洪灾害防治区内的行政村应按照“十个一”建设群测群防体系：建立１套责任制体系，编制１个防御预案，至少安装１个简易雨量报警器（重点区域适当增加），配置１套预警设备（重点行政村配置１套无线预警广播），制作１个宣传栏，每年组织１次培训、开展１次演练，每个危险区相应确定１处临时避险点、设置１组警示牌，每户发放１张明白卡（含宣传手册）。
二、责任制体系（一）山洪灾害防御工作按照防汛抗洪工作行政首长负责制，建立县包乡、乡包村、村包组、干部党员包群众的 “包保”责任制体系，并与已有的社区管理体系相结合，实现网格化管理。
（二）在有山洪灾害防御任务的县级行政区，由县级防汛抗旱指挥部统一领导和组织山洪灾害防御工作。
有山洪灾害防御任务的乡（镇）成立相应的防汛指挥机构。
（三）县级、乡（镇）级防汛指挥机构应根据山洪灾害防御工作的需要，设立信息监测、调度指挥、人员转移、后勤保障和应急抢险等工作组。
（四）有山洪灾害防御任务的行政村成立山洪灾害防御工作组，落实相关人员负责雨量和水位监测、预警发布、人员转移等工作，汛前要重点核实人员变化情况、通讯联络方式等。
（五）山洪灾害防治区内的旅游景区、工矿企业等单位均应落实山洪灾害防御责任，并与当地政府、防汛指挥机构保持紧密联系和沟通，确保信息畅通。
三、防御预案（一）按照《山洪灾害防御预案编制导则》（ＳＬ６６６－２０１４）的要求编制县、乡（镇）、村山洪灾害防御预案，并根据区域内相关情况变化及时修订。
（二）县级山洪灾害防御预案由县级防汛抗旱指挥部负责组织编制，由县级人民政府批准并及时公布，报上一级防汛指挥机构备案。
简易水位雨量报警站-水位雨量广播站
1简介为扩大水雨情信息监测覆盖面，充分发挥乡镇（街道）、村的自防自救作用，我司在一体化水位雨量遥测站基础上研发了简易水位雨量报警站，该产品保留了一体化水位遥测站的水位采集和雨量采集功能，精简了部分设备组成件，增加了报警功能，同时还可以与无线预警广播机组成具有联动报警功能的无线预警广播站。
产品具有安装简单、维护方便、成本低等优点，主要应用于人口分布较分散和对成本控制要求较高的偏远山区。
建成后可直接观测实时水位和降雨量，并且可设置相应级别的报警方式，为保障人民生命财产安全提供信息支持。
2.设备组成本系统可分为简易水位报警站、简易雨量报警站、简易水位雨量报警站、水位雨量报警广播站。
2.1简易水位报警站简易水位报警站由水位报警器和室内报警器组成，简易水位采集器能在室外长期运行，使用无线信号将水位信息传送至室内报警终端，为住户提供水位告警服务。
简易水位报警站组成设备如下所示：篇易然位福瞥器岁i[IJ”Lg1U日I・X油餐量■■工，.2.2简易雨量报警站简易雨量报警站由室外翻斗式雨量计和室内报警器组成，雨量计通过有线方式与室内报警器连接，广泛用于降雨过程记录和显示，实时为广大山区居民提供防御暴雨、山洪灾害的报警服务。
简易雨量报警站组成设备如下所示：2.3简易水位雨量报警站简易水位雨量报警站由水位报警器、雨量传感器和室内报警器组成，水位采集器通过无线方式与室内报警器相连，雨量传感器通过有线方式与室内报警器相连，能实时为用户提供水位雨量语音报警服务。
简易水位雨量报警站组成设备如下所示：2.4水位雨量报警广播站水位雨量报警广播站是利用简易水位雨量报警站和无线预警广播机组成，该系统可以通过联动方式为一定范围内的村民提供广播报警服务，在遭遇水位上涨和强降雨时为村民提供广播告警。
水位雨量广播站组成设备如下所示：3.系统结构3.1简易水位报警站系统结构图：无线传输雀房雨星永便报警叁浮球水位传感器1浮球水位传感器2浮球水位传感器33.2简易雨量报警站系统结构图：3.3简易水位雨量报警站系统结构图：浮就位传叁1浮球水位转感蕖N 厚碌水位传感藁m4.产品特点1)实时监测水位雨量信息，可及时避险；2)安装简单，只需按要求连线即可，无需用户干预操作；3)超低功耗待机，报警器设备电池可工作一年；4)大容量存储，雨量数据可存储10年以上；5)可与无线预警广播机组成联动报警。
水位计、雨量计知识总结

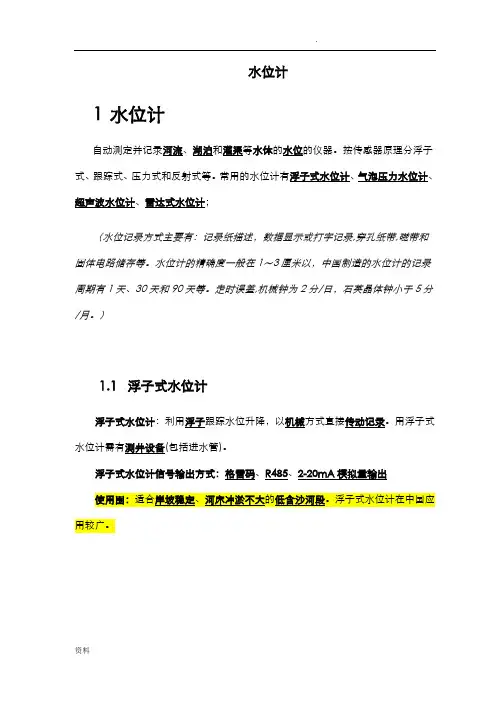

水位计1水位计超声波水位计、雷达式水位计；（水位记录方式主要有：记录纸描述，数据显示或打字记录,穿孔纸带,磁带和固体电路储存等。
水位计的精确度一般在1～3厘米以，中国制造的水位计的记录周期有1天、30天和90天等。
走时误差,机械钟为2分/日，石英晶体钟小于5分/月。
）1.1浮子式水位计浮子式水位计：利用浮子跟踪水位升降，以机械方式直接传动记录。
用浮子式水位计需有测井设备(包括进水管)。
浮子式水位计信号输出方式：格雷码、R485、2-20mA模拟量输出用较广。
工作原理：浮子水位计以浮子感测水位变化，工作状态下，浮子、平衡锤与悬索连接牢固，悬索悬挂在水位轮的“V”形槽中。
平衡锤起拉紧悬索和平衡作用，调整浮子的配重可以使浮子工作于正常吃水线上。
在水位不变的情况下，浮子与平衡锤两边的力是平衡的。
当水位上升时，浮子产生向上浮力，使平衡锤拉动悬索带动水位轮作顺时针方向旋转，水位编码器的显示读数增加；水位下降时，则浮子下沉，并拉动悬索带动水位轮逆时针方向旋转，水位编码器的显示器读数减小。
仪器的水位轮测量圆周长为32厘米，且水位轮与编码器为同轴联接，水位轮每转一圈，编码器也转一圈，输出对应的32组数字编码。
当水位上升或下降，编码器的轴就旋转一定的角度，编码器同步输出一组对应的数字编码（二进制循环码，又称格雷码）。
不同量程的仪器使用不同长度的悬索能够输出1024至4096组不同的编码，可以用于测量10至40米水位变幅。
通过与仪器插座相联接的多芯电缆线可将编码信号传输给观察室的电显示器或计算机，用作观测、记录或进行数据处理；安装有RS485数字通信接口（或4-20mA）的水位计，可以直接与通信机、计算机或相应仪表相联接，组成为水文自动测报系统。
仪器的置式RS485数字通信接口（选装），具备选址、选通功能，能以二线制方式远距离传输信息，在一对双绞线信号线上可以驱动或接收多台水位（或闸位）传感器，实现遥测组网。
显示、控制系统（如船闸、水电站、抽水蓄能电站、农业灌溉系统，给排水系统等）；配置RS485通信接口的水位仪，可直接与通信机、计算机联网使用组成水文自动测报系统、水情卫星遥测系统；配置存贮记录单元的仪器可广泛用于水文站。
QYYB-01无线雨量报警仪大屏实时报警仪
QYYB-01无线雨量报警仪大屏实时报警仪无线雨量报警仪，又名简易雨量报警器、遥测雨量报警仪，是一款可以实时测量并显示降雨量的仪器，支持无线传输数据、同步显示新数据、数据超标自动报警、自动存储数据、查询和导出数据等多项功能，由翻斗式雨量传感器、数据采集报警仪等构成，翻斗式雨量传感器与数据采集报警仪在理论上的直线可视距离上限为1000米，并且室外的翻斗式雨量传感器为内置锂电池供电，无降雨时不耗电，具有低功耗、长待机的性能优势，可终生无需更换电池；室内的数据采集报警仪只要处于有电状态，就能接收室外传感器推送的数据信息，为此，配备了后备电源，以防备外部供电意外断电等应急情况出现。
技术参数◇测量范围：雨强0～4mm/min◇测量精度：±2%◇分辨率：0.2mm◇测量误差：±2%◇存储容量：30年◇报警信号输出：继电器接点 250V AC或30V DC 5A◇数据导出：USB接口，上位机软件，方便数据提出◇材质：ABS◇供电：220V AC◇工作温度：-40℃--70℃（不结冰状态）翻斗式雨量传感器◇承水口径：φ200mm◇供电：内置锂电池◇电池参数：3.6V 19Ah产品特色1.翻斗式雨量传感器的功耗较低，无降雨（翻斗不翻转）时不耗电，内置锂电池供电，使用寿命长，终生无需更换电池；2.传感器整体采用ABS工程塑料制成，不起锈，外观质量佳；3.传感器承雨口采用ABS工程塑料注塑而成，光洁度高，滞水产生的误差小；4.传感器的翻斗部件支承系统制造精良，摩阻力矩小，因而翻斗部件翻转灵敏，性能稳定，工作可靠；5.传感器的底盘内部设有水平调节泡，可以辅助底角将设备调整到水平；6.高清显示屏展示，具备万年历、时钟显示、背光等功能，同步显示新的雨量数据和设备状态信息，包括信号质量、本地时间、电源状态、日降雨量、室内温度、室外温度等；7. 按键式操作，功能完善，操作简单，能够在较短时间内快速并熟练掌握报警仪的各项操作；8.具备低电压自动监测和报警功能，应急电源即将耗尽前会发出语音提醒；9.同步测量雨量筒内外的温度状况，并更新显示在报警仪的显示屏上；10. 具备实时降雨量监测功能，实时更新雨量数据值；11.支持日降雨量查询功能和雨量强度分布查询功能，通过折线图的图表形式进行生动、清晰的数据展示；12.具备超警戒雨量报警功能，声光、背光闪烁、屏显信息等报警报警方式可供选择，5个报警时段、2级报警雨量阈值可自由设置；13.报警仪自动存储推送至报警仪的数据，可通过USB接口与电脑（笔记本）上的上位机进行连接，快速查询与导出数据；14.预留音频信号输出插孔，可连接扩音设备实现告警信息广播。
简易雨量站的使用
简易雨量器使用一、用途及使用范围JQH-2型雨量器用于观测自然界降雨量，适用于山洪灾害监测系统，可供山村居民使用。
JQH-2型雨量器可人工观测降雨量，也可自动计量，同时具有声光报警功能。
JQH-2型雨量器不适用于固态降雨(降雪)的观测二、结构及工作原理1、结构特征JQH-2型雨量器由承雨器、雨量筒、传感器、RA报警器、安装支架等组成。
承雨器用于控制和收集降雨量，口径按国家防总的要求为：200mm，注意不要受周围物体阻挡雨量筒为一带刻度的有机玻璃筒，用于承接降水，并可直接通过它读取降雨量。
雨量筒下部有一排水阀，用于排放雨量筒内的降水。
传感器密封于雨量筒内，用于将降雨量信号传输给RA报警器。
RA报警器用于读取本次降雨量（本次降雨量是指上次清除数据后累计测得的降雨量）、时段累计降雨量、雨量筒内当前雨量等，同时可根据预设的报警雨量值提供声、光同步报警。
2、工作原理降雨经承雨器汇集后流入雨量筒内，筒内水位及浮子上升。
随着筒内水位的变化，传感器内部接近开关的状态按一定规律发生相应改变，根据这种状态信息，就可以判断出雨量筒内的水位值，测得本次降雨量大小。
当降雨量达到某个预设报警值时，RA报警器发出声、光同步报警。
三、安装、使用及维护1、安装雨量器应牢固地安置在比较空旷和平坦的地方，其周围不应有影响降水量观测的障碍物。
承雨器口应保持水平。
2、降水量观测➢可直接从雨量筒上的刻度直观地读出当前降雨量，每一个刻度对应的降雨量为1mm。
雨量筒可承接的降雨量为120mm。
➢可以从RA报警器读取降雨量。
一场降雨完毕，记录本场次降雨量后，可打开排水阀，排空雨量筒内的存水。
若一个场次的降雨量超过120mm，可在降雨过程中排水，不显著影响计量。
（降雨过程中排水时，建议将排水阀开到最大，在尽可能短的时段内，排去部分存水。
）3、预设报警值同时按下“清零/设置”和“↑/设置”键，RA报警器进入设置状态。
LED指示灯指示当前哪个参数处于设置状态，LCD则显示当前预设参数值，按“↑/设置”和“↓/声音”改变当前参数值（根据分辨力的不同，以每1mm或5mm的雨量值递增或递减）。
