在线水位监测预警系统
智慧水务在线监测系统设计设计方案
智慧水务在线监测系统设计设计方案设计方案：智慧水务在线监测系统一、方案背景随着经济的快速发展和人口的增长，水资源问题逐渐引起人们的关注。
为了合理利用和管理水资源，提高水资源利用效率和水环境保护水平，需要建立一个完善的水务在线监测系统。
该系统将通过感知技术、通信技术、云计算技术等手段，实现对水资源的实时监测、分析、评估和预警，为水务管理者提供科学决策依据，同时也能够让广大公众了解水资源的状况，提高公众的环保意识。
二、系统架构智慧水务在线监测系统由传感器网络、数据传输通道、数据处理平台和前端展示平台构成。
1. 传感器网络：通过在不同地点安装各类传感器，实时采集水资源相关的数据，包括水位、水质、水温、水压等信息。
传感器网络可以通过有线或无线方式连接到数据传输通道。
2. 数据传输通道：负责将传感器采集到的数据传输到数据处理平台。
数据传输通道可以使用有线网络、无线网络或传统通信方式，保证数据的及时性和可靠性。
3. 数据处理平台：数据处理平台是核心部分，负责对传感器采集到的数据进行处理、存储、分析和展示。
数据处理平台可以使用云计算技术，实现大规模数据的实时处理和存储。
同时，数据处理平台还可以通过数据挖掘和机器学习算法，对数据进行分析，提取出有价值的信息，为水务管理者提供决策支持。
4. 前端展示平台：通过前端展示平台，将数据处理平台提取出的信息以直观的方式展示给水务管理者和公众。
前端展示平台可以使用网页、移动应用等形式，支持实时监测、可视化显示、数据查询、预警推送等功能。
三、核心功能智慧水务在线监测系统的核心功能包括数据采集与传输、数据处理与分析、决策支持与预警、信息展示与共享。
1. 数据采集与传输：通过传感器网络，实时采集水资源相关的数据，并通过数据传输通道将数据传输到数据处理平台。
数据传输通道需要保证数据的及时性、完整性和准确性。
2. 数据处理与分析：数据处理平台需要对传感器采集到的数据进行处理、存储、分析和挖掘。
水位监测系统实施方案
水位监测系统实施方案一、引言。
水位监测系统是指通过各种传感器和监测设备，实时监测水位变化并将数据传输至监测中心，以便及时预警和管理水利工程。
本文旨在提出一套水位监测系统的实施方案，以确保水利工程的安全稳定运行。
二、系统组成。
1. 传感器，选择高精度、高稳定性的水位传感器，能够准确测量水位变化，具有抗干扰能力，适应不同水质环境。
2. 数据传输设备，采用无线传输技术，将传感器采集的数据传输至监测中心，确保数据的及时性和准确性。
3. 监测中心，建立完善的监测中心，配备专业人员进行数据分析和处理，实施远程监控和预警。
4. 数据存储和处理系统，建立可靠的数据存储和处理系统，确保数据的安全性和可靠性，同时能够进行数据分析和挖掘。
5. 预警系统，建立水位异常预警系统，能够及时发出预警信号并采取相应的应急措施，保障水利工程的安全运行。
三、系统实施方案。
1. 确定监测点位，根据实际情况确定水位监测点位，考虑水利工程的重要部位和易受影响的区域，合理布置传感器和监测设备。
2. 选择合适的传感器，根据监测点位的特点和水位变化的需求，选择合适的水位传感器，并进行准确安装和调试。
3. 建立数据传输网络，采用无线传输技术，建立稳定可靠的数据传输网络，确保数据的实时传输和准确接收。
4. 建立监测中心，配备专业人员，建立完善的监测中心，进行数据分析和处理，并实施远程监控和预警。
5. 数据存储和处理系统，建立可靠的数据存储和处理系统，进行数据备份和定期维护，确保数据的安全和可靠。
6. 预警系统的建立，建立水位异常预警系统，设定合理的预警指标和预警流程，确保能够及时发出预警信号并采取相应的应急措施。
四、系统实施效果。
通过以上实施方案的落实，水位监测系统能够实现对水位变化的实时监测和预警，及时发现水位异常情况并采取相应措施，保障水利工程的安全稳定运行。
同时，系统实施后还能够提供大量的数据支持，为水利工程的管理和决策提供科学依据。
五、结论。
水资源监测预警系统
水资源监测预警系统水，是生命之源，是人类社会发展不可或缺的重要资源。
然而，随着人口增长、经济发展以及气候变化等因素的影响，水资源面临着日益严峻的挑战，如水资源短缺、水污染、水生态破坏等。
为了有效地保护和管理水资源，保障水资源的可持续利用，水资源监测预警系统应运而生。
水资源监测预警系统是一种集成了现代信息技术、传感器技术、数据分析技术等多种手段的综合性系统，旨在实时监测水资源的状况，并及时发出预警信号，为水资源的管理和保护提供科学依据和决策支持。
一、水资源监测预警系统的组成部分1、监测站点网络这是系统的基础，由分布在不同地点的监测站点组成，如河流、湖泊、水库、地下水井等。
这些站点配备了各种传感器和监测设备，用于采集水质、水量、水位、水温等数据。
2、数据传输系统负责将监测站点采集到的数据实时传输到数据中心。
传输方式包括有线传输（如光纤）和无线传输（如 GPRS、卫星通信等），以确保数据的及时性和准确性。
3、数据中心是系统的数据存储和处理核心，接收并存储来自监测站点的数据，并运用数据分析算法和模型对数据进行处理和分析，提取有用的信息。
4、预警模块根据数据分析结果，当水资源状况出现异常或超过设定的阈值时，及时发出预警信号。
预警方式包括短信、邮件、声光报警等，以便相关部门和人员能够迅速采取应对措施。
5、决策支持系统基于监测和预警数据，为水资源管理部门提供决策支持，如制定水资源调配方案、水污染治理措施、水生态保护策略等。
二、水资源监测预警系统的工作原理监测站点的传感器实时采集水资源相关数据，通过数据传输系统将数据发送到数据中心。
数据中心对数据进行清洗、整合和分析，利用数学模型和算法判断水资源状况是否正常。
如果出现异常情况，预警模块会被触发，向相关人员发送预警信息。
同时，决策支持系统会根据数据分析结果生成相应的决策建议。
例如，当某个河流断面的水质监测数据显示污染物浓度超过国家标准时，系统会立即发出水污染预警，并提供可能的污染源分析和治理建议，以便环保部门能够迅速采取行动，控制污染扩散，保护水资源。
水库水位监测系统方案
水库水位监测系统方案一、引言水是生命之源，水库作为储存雨水和调节水源的重要设施，在农业灌溉、城市供水和工业生产中起着至关重要的作用。
为了确保水库运行安全、避免水灾、提高水资源利用效率，水位监测系统成为了必不可少的工具。
本文将介绍一种水库水位监测系统的方案，旨在实时监测水库水位，并提供准确的数据用于决策制定与预警。
二、系统概述水库水位监测系统是由传感器、数据采集与传输模块、数据处理与存储模块以及数据展示与分析模块组成。
传感器负责实时采集水位数据，数据采集与传输模块负责将采集到的数据传输至数据处理与存储模块，数据处理与存储模块对数据进行处理与存储，最后数据展示与分析模块将处理后的数据以可视化的方式展示，并提供数据分析功能。
三、系统组成1. 传感器水位传感器是水库水位监测系统的核心部件，它能够精确测量水位高度。
传统的水位传感器通常采用浮子式传感器或压阻式传感器，根据具体的需求和实际情况选择合适的传感器类型。
传感器应具备高精度、稳定可靠、耐腐蚀等特点，以确保监测数据的准确性与持续性。
2. 数据采集与传输模块数据采集与传输模块负责将传感器采集到的数据进行采集与传输。
该模块可以采用有线或无线方式进行数据传输，有线方式包括以太网、RS485等通信协议，无线方式包括GSM、NB-IoT等通信方式。
通过合适的通信协议，将采集到的数据传输至数据处理与存储模块。
3. 数据处理与存储模块数据处理与存储模块对传输过来的数据进行处理与存储。
数据处理包括数据校验、数据分析、异常数据处理等，以确保传输的数据准确可靠。
数据存储可以采用关系型数据库或者分布式存储系统，以满足大数据量和高并发的需求。
4. 数据展示与分析模块数据展示与分析模块以直观的图表形式展示水库水位数据，并提供数据分析功能。
用户可以通过该模块实时了解水库水位变化情况，可根据历史数据进行水位预测与趋势分析，为决策制定提供参考依据。
数据展示与分析模块可以采用Web开发技术，形成一个用户友好的水库水位监测系统平台。

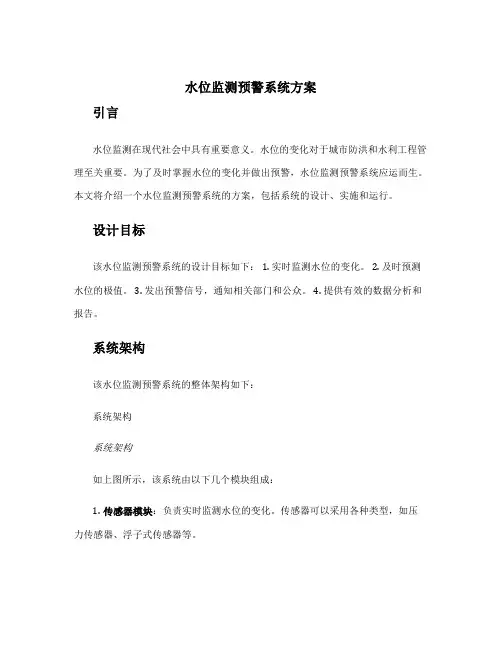

水位监测预警系统方案
水位监测预警系统方案引言水位监测在现代社会中具有重要意义。
水位的变化对于城市防洪和水利工程管理至关重要。
为了及时掌握水位的变化并做出预警，水位监测预警系统应运而生。
本文将介绍一个水位监测预警系统的方案，包括系统的设计、实施和运行。
设计目标该水位监测预警系统的设计目标如下： 1. 实时监测水位的变化。
2. 及时预测水位的极值。
3. 发出预警信号，通知相关部门和公众。
4. 提供有效的数据分析和报告。
系统架构该水位监测预警系统的整体架构如下：系统架构系统架构如上图所示，该系统由以下几个模块组成：1.传感器模块：负责实时监测水位的变化。
传感器可以采用各种类型，如压力传感器、浮子式传感器等。
2.数据采集模块：负责将传感器获取的数据进行采集和处理。
数据采集模块可以使用微控制器或者嵌入式计算机进行实现。
3.数据传输模块：负责将采集到的数据传输到中央服务器。
可以使用有线或者无线通信方式，如以太网、无线局域网等。
4.数据存储模块：负责将传输过来的数据存储到中央数据库中。
可以使用关系型数据库或者分布式存储系统进行存储。
5.数据分析模块：负责对存储的数据进行分析和处理，提取有价值的信息。
可以使用数据挖掘、机器学习等技术进行分析。
6.预警模块：根据数据分析的结果，判断当前水位是否达到预警阈值，并发出相应的预警信号。
7.预警通知模块：负责将预警信息发送给相关部门和公众。
可以通过短信、邮件、手机应用程序等方式发送。
系统实施实施该水位监测预警系统需要进行以下步骤：1.需求分析：明确系统的功能需求和性能指标。
例如，需要确定监测范围、采样频率、预警阈值等。
2.传感器选择：根据需求分析结果选择合适的传感器，并进行相关的测试和验证。
3.系统集成：将传感器、数据采集模块、数据传输模块等模块进行集成，确保各个模块之间的正常通信。
4.数据存储和分析：建立中央数据库，设计数据存储和分析的算法和模型。
5.预警设置：根据需求设置预警阈值，并确保预警模块的正常工作。
水文钻孔水位、水温自动监测预警系统
水文钻孔水位、水温自动监测预警系统一、系统的意义复杂矿井水文钻孔水位、水温的数据监控是确保矿井安全运转的日常工作之一。
目前大多矿区仍然采用传统的人工观测水位措施。
该措施需要工作人员不分昼夜，不分天气好与坏，都得去现场利用皮尺或一些原始的工具手动测量。
人工检测一般无法做到实时性，一些突发情况的紧急处理往往就在短短的几分钟内，因此实时性的监测显得尤为必要。
钻孔一般在野外，路况差且相对分散，如果路途遥远还得驾驶交通工具，既费时也费力，既不经济也不安全。
本系统利用GPRS/GSM无线数据传输网络对矿区水文钻孔数据进行实时采集，整理传输，达到监测与预警功能。
与国家正在大力倡导建设的“数字化”矿井有机地结合，也为日常管理和监测提供基础数据。
其优点：利用公网，不需自建和维护通信网；不易遭受雷电袭击和人为破坏；组网灵活，站点变动和扩充容易；数据采集站设备利用太阳能，费用低。
二、该系统应用的行业有：l、工业遥信、遥测、遥控2、电信行业无人值守站机房监控和远程维护(如移动基站、微如移动基站、微波、光纤中继站等)3、城市配电网自动化系统与抄表数据传输4、高压电力设备监测、自来水、煤气管道、闸门、泵站与水厂监控5、城市热网系统实时监控和维护6、环境保护系统数据采集7、三防与水文监测8、人民防空警报设备监测9、气象数据采集10、其他无人值守(如仓库、办公楼等如仓库、办公楼等)监控11、金融、零售行业12、移动车辆监控调度系统13、油罐及输油管线监控14、城市路灯监控15、移动办公以及医疗监护三、主要技术原理:本系统主要由智能信息采集终端、信息综合服务器和用户终端三部分组成,见图1。
智能信息采集终端由CPU（ARM）、GPRS/GSM模块、检测、控制四部分组成，主要承担水位信息的采集任务，并将采集的信息通过GPRS/GSM模块发送至信息综合服务器。
信息综合服务器主要由管理控制、数据接收和发送、终端处理三个模块组成，主要实现对数据的接收、存储、显示等。
城市道路积水预警在线监测系统建设方案
项目目标与预期成果
目标
构建城市道路积水预警在线监测系统 ，实现积水实时监测、数据传输和预 警功能。
预期成果
提高城市道路积水应对能力，减少交 通拥堵和安全隐患，保障市民出行安 全；为城市排水系统规划和优化提供 数据支持。
02
系统总体架构设计
硬件设备选型与配置方案
数据采集设备
采用高性能的数据采集器，对传 感器数据进行实时采集、转换和 传输。
设立定期巡检制度
对监测设备进行定期巡检，确保设备正常运行。
制定维修保养流程
明确设备的维修保养流程，包括定期检查、清洁、校准等 。
建立维修档案
对设备的维修情况进行记录，为设备的长期稳定运行提供 数据支持。
软件平台更新迭代策略制定
跟踪行业发展趋势
关注行业发展动态，及时将新技术、新方法应用到软件平台中。
应急预案制定和演练组织实施
制定应急预案
根据历史积水事件和潜在风险点，制定针对性的应急预案，包括现场处置、交通疏导、人员安置等方 面。
定期组织演练
通过模拟积水事件场景，组织相关部门和人员进行实战演练，检验预案的可行性和有效性，提高应对 能力。
06
运营维护管理及持续改进计划
设备巡检、维修保养制度建立
系统安全性、稳定性保障措施
网络安全保障
采用防火墙、入侵检测等网络安全设备和技 术，确保系统的网络安全。
系统备份与恢复
采用数据加密、访问控制等数据安全技术和 措施，确保数据的安全性和完整性。
数据安全保障
制定完善的系统备份和恢复方案，确保在系 统故障或数据丢失时能够及时恢复系统的正
常运行。
高可用性保障
监测设备布设方案优化设计
设备选型
水库水雨情监测系统
交换机 汇聚路由器 防火墙
网管设备
局域网
服务器
内网工作人员
硬件支持：服务器、音箱、打印机、客户端计算机。 软件支持：操作系统软件、数据库软件。 应用软件：水库水雨情自动监测系统。 网络支持：具备固定IP地址的INTERNET网络。
系统构成及功能
监控中心基本配置示例（需根据实际建设要进行配置）
水库监测终端技术特点
系统构成及功能
GPRS低功耗测控终端(DATA-6311)是为满足水利水文行业遥测需求，
集数据采集、传输、存储功能于一体的遥测终端设备。它以高性能低功耗
ARM微控制器为核心，具备多个传感器接口和通信接口，并内置GPRS传输 模块，功能全面，性能稳定可靠，特别适用于水库水雨情监测现场。
系统构成及功能
监测站终端设备采用太阳能板浮充蓄电池直流供电 技术要求： 1）蓄电池采用铅酸免维护可充电蓄电池。对于高寒地 区，应选用耐低温的蓄电池； 2）太阳能板采用单晶硅太阳能电池组件，最大工作电 压：17V，开路电压：21V。
方式。为防止蓄电池电压过电或欠压现象，应配置相应
太 阳 能 供 电 系 统 设备 功耗
蓄电池 主控箱
低功耗测控终端 （RTU)
雨量筒
雷达水位计
工业照相机
太阳能电池板
系统构成及功能
现场设备集成结构图
无线 网络
GPRS/GSM 网络
测控 终端
水库测控终端 DATA86低功耗测控终端 太阳能充电控制器
信号隔离部分、防雷部分模块
测量 设备
水位计
雨量筒
工业照相机
供电 部分
太阳能电池板板
蓄电池
雨量筒
供电电源：5V、12V、24VDC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/
FM-SKYZ在线水位监测预警系统
FM-SKYZ在线水位监测预警系统简述：
FM-SKYZ水位预警监测站是一款高精度、高集成度、
高可靠性、模块化设计的在线式水位监测系统。
广泛用于
江河、湖泊等地表水位的实时监测及其高水位和低水位的
信息预警，可在无人值守的恶劣环境下实现全天候、长期
连续在线监测。
此外，水位站配套的软件系统可以根据设
定的阈值向相关管理单位发布预警信息或短信，以便于相
关水务管理部门及时全面地做出分析和决策。
FM-SKYZ在线水位监测预警系统系
统组成：
本系统由实时在线监测系统、数据显示分析系统、预警控制系统、无线传输系统、后台数据处理系统及信息监控管理平台组成。
在线监测系统可以集成水位、水温、雨量、环境温湿度及风速风向的监测测等多种功能;数据平台是一个互联网架构的网络化平台，具有对监测站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。
该系统还可与各种外置报警装置连接，以达到自动预警的目的。
FM-SKYZ在线水位监测预警系统功能特点：
1、实时的在线水位监测，具有自动声光报警功能，当水位值达到设定上限或者下限时自动启动外置报警，达到及时预警的目的。
2、可同时测量不同地点的地下水位和温度，测量精度高，存储容量大，可用于水利、环境、地质、交通、农业等部门等的长期监测。
3、该系统采用220V市电、太阳能供电系统，在市电出现停电故障和阴雨天气的情况下，该系统仍可正常工作运行，保证了监测数据的连续性。
4、可以实现固定站无人值守情况下的水位、水温的自动采集和无线传输，数据并在监测中心自动接收入库;可以实现24小时连续在线监测并实时将监测数据，通过无线传输方式将水位和水温的监测数据实时传输到监测中心，生成报表，统计分析。
实现工作人员能够及时准确地掌握监测点的水位、水温状况，从
/ 而更加全面、科学、真实地反映被监测点的变化情况，为水资源的水位变化情况、动态规律及可持续发展提供真实的数据。
5、系统由智能控制器自动控制，操作便捷、智能监测预警、节省人工。
6、具有短路、过流、过压、过热、过载等多种保护功能，系统运行如有故障，会自动停止工作并报警输出，具有自检，故障判断，故障记忆，故障提示等功能。
7、具有“互联网+水位监测治理”管理平台，为用户提供实时、有效的水位数据。
FM-SKYZ在线水位监测预警系统技术参数指标：
.水位测量范围：0～10m 0～20m 0～50m 0～100m 0～200m (选配)
.水位测量精度：±2cm .分辨率：1cm
.温度测量范围：-20～100℃ .准确度：±0.2℃ .分辨率：0.1℃
.水位测量通道：1～32路(可选)
.温度测量通道：1～32路(可选)
.介质温度：–20～+90℃环境温度：–20～+60℃
摄像机：室外网络红外高速球,采用高性能处理器，高效、稳定，水平360度连续旋转，垂直90°,双滤光片自动切换，IP66防护等级，支持有线/3G无线网络传输。
供电系统：AC220V 或太阳能供电
通讯系统：GPRS，RS485，以太网等(选配)
FM-SKYZ在线水位监测预警系统应用行业：
广泛应用于地下水水位、温度监测、河道水位监测、水库水位、温度监测、水池水位、温度监测等。
