机械制图第一章复习题

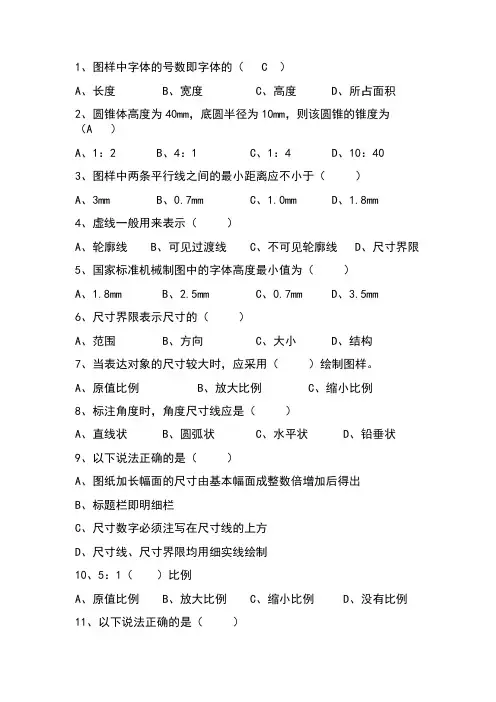

机械制图多学时第一章习题
1、图样中字体的号数即字体的（ C ）A、长度B、宽度C、高度D、所占面积2、圆锥体高度为40mm，底圆半径为10mm，则该圆锥的锥度为（A ）A、1：2B、4：1C、1：4D、10：403、图样中两条平行线之间的最小距离应不小于（）A、3mmB、0.7mmC、1.0mmD、1.8mm4、虚线一般用来表示（）A、轮廓线B、可见过渡线C、不可见轮廓线D、尺寸界限5、国家标准机械制图中的字体高度最小值为（）A、1.8mmB、2.5mmC、0.7mmD、3.5mm6、尺寸界限表示尺寸的（）A、范围B、方向C、大小D、结构7、当表达对象的尺寸较大时，应采用（）绘制图样。
A、原值比例B、放大比例C、缩小比例8、标注角度时，角度尺寸线应是（）A、直线状B、圆弧状C、水平状D、铅垂状9、以下说法正确的是（）A、图纸加长幅面的尺寸由基本幅面成整数倍增加后得出B、标题栏即明细栏C、尺寸数字必须注写在尺寸线的上方D、尺寸线、尺寸界限均用细实线绘制10、5：1（）比例A、原值比例B、放大比例C、缩小比例D、没有比例11、以下说法正确的是（）A、尺寸线与尺寸界限必须相互垂直B、1：2是放大比例C、虚线与点画线应相交于画D、机件的真实大小与图样大小相同12、圆弧连接的实质是（）A、使连接圆弧与相邻线段相切B、圆弧与圆弧连接C、直线与圆弧光滑过度D、直线与圆弧连接13、图样中通常把斜度的（）化成 1：n的形式A、比例B、比值C、长度D、对称度14、基准是标注尺寸的（）A、起止点B、范围C、起点D、方向15、以下说法错误的是（）A、确定图形中各部分几何形状大小的尺寸称为定形尺寸B、确定图形中各个组成部分与基准之间相对位置的尺寸称为定位尺寸C、平面图形的尺寸分为定形尺寸、定位尺寸和总体尺寸D、平面图形中标注和分析尺寸时，首先必须确定基准16、以下说法正确的是（）A、根据已知的定形尺寸画出的圆弧称为已知弧B、根据已知的定位尺寸画出的圆弧称为中间弧C、根据已知的定形尺寸和定位尺寸画出的圆弧称为连接弧D、平面图形的线段分为已知线段、中间线段和连接线段三类17、图样上的斜度符号应配置在（）A、基准线上B、图形的轮廓线上C、中心对称线上D、尺寸线上18、图样上斜度的符号应和图形中的（）保持一致A、对称中心线B、斜度C、基准线上D、斜度的方向19、画平面图形的底稿时，应先画出（）A、主要的基准线B、图框和标题栏C、图形D、尺寸界限和尺寸线20、以下描深图形应遵循的顺序错误的是（）A、先曲后直B、先细后粗C、先水平后垂斜D、先大后小。
最全机械制图复习题全集附带答案(答案)
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为 5 种，其代号分别为 A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成 1：n 形式，用符号 S 表示。
《机械制图》复习题及参考答案
《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。
A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。
A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。
A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。
A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。
A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。
A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。
A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。
A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。
A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。
机械制图补考试复习题
《机械制图》课程试题集第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
( × )3、2：1是缩小比例。
( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
机械制图复习题（答案）
机械制图复习题（答案）机械制图复习题第⼀章1.图纸幅⾯按尺⼨⼤⼩可分为5 种，图纸幅⾯的代号分别为A0、A1、A2、A3、A4、A5。
A3图幅尺⼨为420×297 ，图框的右下⾓必须要有⼀标题栏。
2.图样中，机件的可见轮廓线⽤粗实线画出，不可见轮廓线⽤虚线画出，尺⼨线和尺⼨界线⽤细实线画出，对称中⼼线和轴线⽤点画出。
3.标注尺⼨的三要素是尺⼨界线、尺⼨线、尺⼨数字。
4.图样上的尺⼨是零件的最后完⼯尺⼨，尺⼨以mm 为单位时，不需标注代号和名称。
5.我们在标注尺⼨时，应注意同⼀⽅向尺⼨的尺⼨链不能_闭合且应开⼝在 B 。
A．靠左或右处B．并不重要地⽅C．靠上或下处D．任何位置均可6.⽐例是指图样中机件要素的线性尺⼨和物体（或机件）相应要素的线性尺⼨之⽐7.图样中所标注的尺⼨，（A）A．是所⽰机件的最后完⼯尺⼨B．是绘制图样的尺⼨，与⽐例有关C．以毫⽶为单位时，必须标注计量单位的代号或名称D．只确定机件的⼤⼩8.如需将实际机件按缩⼩两倍的⽐例绘制图样，按国标规定可选择的⽐例系列是：（B）A . 2 : 1 B. 1 : 2 C. 1: 0.5 D. 2 : 29. 绘制图样时，不可见的轮廓线通常是⽤B 绘制，中⼼线和对称线通常是⽤C 绘制。
A. 粗实线B. 虚线C. 点画线D. 细实线10.机械制图国家标准规定汉字应该书写成（长仿宋体）11.要使AutoCAD转换当前轴测⾯，可使⽤功能键（C ）A．F4 B．F2 C．F5 D．F8第⼆章1、机械制图中⽤平⾏投影法获得物体的投影，它⼜分为正投影和斜投影。
2、主视图所在的投影⾯称为正⽴投影⾯，⽤字母V 表⽰。
俯视图所在的投影⾯称为⽔平投影⾯，⽤字母H 表⽰。
3、我国现⾏制图国家标准规定，以研究第_⼀__分⾓中的⼏何元素的各种投影规律为主4、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图⾼平齐；俯视图与左视图宽相等5、与⼀个投影⾯平⾏，与其他两个投影⾯倾斜的直线称为该投影⾯的平⾏线，空间直线对于⼀个投影⾯所处的位置具体⼜可分为平⾏线、垂直线、⼀般位置直线三种。
机械制图复习题及部分答案
《机械制图》作业姓名:班级:学号:单位:分数:机械制图复习题第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210× 297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用线，尺寸线，尺寸界线采用西施线，轴线，中心线采用点划线。
3、图样中的尺寸以 mm 为单位。
4、在标注直径时，在数字前面应该加∅，在标注半径时应在数字前加 R 。
5、尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
6、平面图形中所注尺寸按作用分为定位尺寸和定形尺寸。
二、选择题1、下列符号中表示强制国家标准的是（C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、标题栏一般位于图纸的（ B ）A．右下角 B．左下角 C.右上角第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法法。
2、当直线平行于投影面时，其投影反映实长，这种性质叫真实性性，当直线垂直投影面时，其投影为一点，这种性质叫集聚性性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性性。
3、主视图所在的投影面称为正投影面，简称正面，用字母 V 表示，俯视图所在的投影面称为水平面，简称水平面，用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母 W 表示。
机械制图复习题(1~5章)答案
《机械制图》（1~5章）复习题一、选择题：（10×3＝30分）1、当表达对象的形状复杂程度和尺寸适中时，绘制采用（B）A、放大比例B、原值比例C、缩小比例D、放大或缩小比例2、当两种或两种以上图象重叠时，按优先画出所需的图线顺序是（A）①可见轮廓线②双点划线③轴线和对称中心线④不可见轮廓线A、①④③②B、④①③②C、③④①②D、②③④①3、图样中机件的每一尺寸，一般标注（C）A、3次B、2次C、1次D、4次4、图样中线性尺寸的数字一般应注写在尺寸线的（B）A、下方B、上方C、上方或下方D、任何地方5、用一圆弧光滑地连接相邻两线段的作图方法称为（C）A、直线连接B、点划线连接C、圆弧连接6、在三视图中主视图反映了物体的（C）A、上下前后B、前后左右C、上下左右7、任何一个物体都有长宽高三个方的尺寸，在其三视图中左视图反映了物体的（C）A、长度和宽度B、长度和高度C、宽度和高度8、侧平线是投影面平行线在三投影面体系中平行于哪个投影面的直线（C）A、平行于H面的直线B、平行于V面的直线C、平行于W面的直线9、正垂线是投影面垂直线在三投影面体系中垂直于哪个投影面的直线（C）A、垂于W面的直线B、垂直于H面的直线C、垂直于V面的直线10、整圆或大于半圆应标注（B）A、半径；B、直径；C、两者均可。
11、半径尺寸，应标注在（A）A、反映为圆弧的视图上；B、不反映为圆弧的视图上；C、两者均可。
12、立体上的某一面，如果一个投影为线框，另两投影呈直线所反映的平面为(A)A、投影面平行面；B、投影面垂直面； C 、一般位置平面13、绘制轴测图时，如果各坐标面上都带有圆的物体宜采用（B）A、斜二轴测图B、正等轴测图C、正二轴测图14、绘制轴测图时，如果物体上一个方向上的圆及孔较多时宜采用（A）A、斜二轴测图B、正等轴测图C、正二轴测图15、常用的轴测图有（C）A、正等轴测图B、斜二轴测图C、正等轴测图和斜二轴测图16、组合体的组合形式有（C）A、叠加B、切割C、叠加、切割、综合D、综合17、叠加式组合体是由基体几何体叠加而成，按照形体表面接触的方式不同分为（D）A、相接B、相切C、相贯D、相接、相切、相贯18、由平面截切几何体所形成的表面交线称为（B）A、相贯线B、截交线C、相贯线或截交线19、用一截平面切割圆锥体，如果截平面垂直于圆锥的轴线，则截交线的形状为（C）A、椭圆B、抛物线C、圆D、双曲线20、由两个几何体互相贯穿所产生的表面交线称为（A）A、相贯线B、截交线C、相贯线或截交线21、两回转体相交时，其相贯线一般为（A）A、空间曲线B、直线C、平面曲线22、当两圆柱轴线平行或两圆锥共顶相交时，相贯线为（C）A、空间曲线B、圆C、直线D、椭圆23、在下列五组视图中，正确的两组视图是（AD）二、填空题：（10×3＝30分）1、比例是指图形与其实物相应要素的线性尺寸之比。
机械制图1—3章复习题
A、A0 B、A1 C、A2 D、A3
28、下列符号中表示强制国家标准的是（）
A、GB/T B、GB/Z C、GBD、EQC
29、在三视图中，主视图反映物体的 （ ）
A、长和宽 B、长和高 C、宽和高 D、长宽高
30、三视图是采用（ ）得到的 （ ）
A、截平面与轴线垂直B、截平面与轴线平行C、截平面过锥顶
20、已知圆柱截切后的主、俯视图，正确的左视图是（ ）。
21、下列尺寸正确标注的图形是( )
22、下列缩写词中表示均布的意思的是（ ）
A、SR B、 EQS C、 C D、R
23、角度尺寸在标注时，文字一律（ ）书写
A．水平 B． 垂直 C.倾斜 D、随便写
7、、正投影法的基本特性有真实性、、。
8、三视图之间的投影规律是、、宽相等。
9、物体左右之间距离为长，前后之间为，上下之间的距离为。
10、用一段圆弧光滑连接另外两条已知线段（直线或圆弧）的作图方法称为。
11、机械图样上采取粗、细两种线宽，其线宽比例是：。
12、标题栏的位置在图框的。
13、比例分为三种，分别是：、、原值比例。
14、通常规定，物体左右之间的距离为长，之间的距离为宽，之间的距离为高。
15、平面平行投影面，投影反映_________性，平面垂直投影面，投影反映_________性。
平面倾斜投影面，投影反映_________性。
16、主视图反映物体的_________和__________相对应的位置关系。
17、俯视图反映物体的_________和__________相对应的位置关系.
18、水平线的水平投影反映真实长度。（）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械制图第一章复习题一、判断题1、国家制图标准规定，图纸大小可以随意确定。
（）2、无论多大的图纸如需留装订边，装订边应留25mm。
（）3、绘制圆的对称中心线时应用粗实线绘制。
（）4、机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。
（）5、图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。
（）6、图样中标题栏通常放在图框的左下角。
（）7、斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。
（）8、在尺寸标注中，凡是圆弧必须加注符号R。
（）9、图纸的幅面要符合国标，A2号图纸的大小约为是A4号的2倍。
（）10、同一图样中，同类图线的宽度应基本一致。
（）11、规定每张图样都要画出图框，图框线用粗实线。
（）12、尺寸线用细实线绘制。
（）13、在标注直径时，应在尺寸数字前加注符号“Φ”。
（）14、线性尺寸的数字一般应注写在尺寸线的上方，不允许注写在尺寸线的中断处。
（）15、丁字尺主要用来画水平线。
（）16、尺寸界线、尺寸线用细实线绘制。
（）17、A1的图纸装订边应大于25mm。
（）18、在标注角度时，角度数字应水平书写。
19、国家制图标准规定，图纸大小可以随意确定 ( )20、比例是指图样与实物相应要素的线性尺寸之比。
( )21、2：1是缩小比例。
( )22、绘制机械图样时，尽量采用1：1的比例。
( )23、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
( )24、丁字尺与三角板随意配合，便可画出65度的倾斜线。
( )25、国家制图标准规定，可见的轮廓线用虚线绘制。
( )26、国家制图标准规定，各种图线的粗细相同。
( )27、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。
( )28、图样中书写汉字的字体，应为长仿宋体。
( )29、画圆的中心线时，其交点可心是点画线的短画。
( )30、当圆的直径过小时，可以用线实线来代替线点画线。
( )31、标注的尺寸不是定位尺寸就是定形尺寸。
( )32、尺寸线可用轮廓线代替。
（）33、倒角C1中，C表示45°倒角，1表示倒角宽度。
（）34、尺寸线的终端形式只有箭头终端和斜线终端。
（）35、轴线、对称中心线、双折线和作为中断线用的双点画线。
（）36、注球面的直径或半径时，应在符号“Φ”或“R”前再加注符号“S”。
（）37、绘图时采用1：2的比例，即将零件缩小一半画在图纸上。
（）38、绘图时，若实际零件尺寸大于图纸尺寸，可采用缩小比例，如：2：1。
（）39、可见轮廓线用细实线绘制。
（）40、在标注直径时，应在尺寸数字前加注符号“R”。
（）41、不可见轮廓线用细实线绘制。
（）42、在标注半径时，应在尺寸数字前加注符号“Φ”。
（）43、在同一张图样中，同类图线的宽度应一致。
虚线、点画线及双点画线的画、长画和间隔应各自大致相等。
（）(容易)44、在制图中，虚线表示不可见轮廓线。
（）(容易)45、在制图中，点划线表示不可见轮廓线。
（） (容易)46、图框线用粗实线画出；不可见轮廓线用虚线画出。
（）(容易)47、标题栏位于图纸的左上角。
（）(容易)48、图纸的基本幅面有A0、A1、A2、A3、A4、A5 六种。
（）(容易)49、图纸的幅面为841mm×1189mm。
（）(容易)50、A4图纸的幅面为210mm×297mm。
（）(容易)二、选择题1、图样中字体的号数即字体的( )。
A.长度B.宽度C.高度D.所占面积2、同一图样中粗线应画成细线的( )。
A.3倍B.0.5倍C.1倍D.2倍3、虚线一般用来表示( )。
A.轮廓线B.可见过渡线C.不可见轮廓线D.尺寸界线4、国家标准机械制图中的字体高度最小值为( )。
A.1.8mmB.2.5mmC.0.7mmD.3.5mm5、尺寸界线表示尺寸的( )。
A.范围B.方向C.大小D.结构6、当表达对象的尺寸较大时，应采用( )绘制图样。
A.原值比例B.放大比例C.缩小比例D.局部缩小比例7、标注角度时，角度尺寸线应呈( )。
A.直线状B.圆弧状C.水平状D.铅垂状8、以下说法正确的是( )。
A.图纸加长幅面的尺寸由基本幅面成整数倍增加后得出B.标题栏即明细栏C.尺寸数字必须注在尺寸线的上方D.尺寸线、尺寸界线均用粗实线绘制9、5︰1为( )比例。
A.原值比例B.放大比例C.缩小比例D.没有比例10、以下说法正确的是( )。
A.尺寸线与尺寸界线必须相互垂直B.1︰2是放大比例C.虚线与点画线应相交于线D.机件的真实大小与图样的大小相同11、圆锥体高度为40mm底圆半径为10mm，则该圆锥的锥度为( )。
A.1︰2B.4︰1C.1︰4D.10︰4012、圆弧连接的实质是( )。
A.使连接圆弧与相邻线段相切B.圆弧与圆弧连接C.直线与圆弧光滑过度D.直线与圆弧连接13、图样中通常把斜度的( )写成1︰n的形式。
A.符号B.比值C.长度D.对称度14、基准是标注尺寸的( )。
A.起止点B.范围C.起点D.方向15、以下说法正确的是( )。
A.根据已知的定形尺寸画出的圆弧称为已知弧B.根据已知的定位尺寸画出的圆弧称为中间弧C.根据已知的定形尺寸和定位尺寸画出的圆弧称为连接弧D.平面图形的线段分为已知线段、中间线段和连接线段三类16、图样上的锥度符号应配置在( )。
A.基准线上B.图形的倾斜轮廓线上C.中心对称线上D.尺寸线上17、图样上斜度的符号应和图形中的( )保持一致。
A.对称中心线B.斜度C.基准线D.斜度的方向18、画图时，应先画出( )。
A.主要的基准线B.图框和标题栏C.图形D.尺寸界线和尺寸线19、以下描深图形应遵循的顺序错误的是( )。
A.先曲后直B.先细后粗C.先水平后垂、斜D.先大后小20、A0的制图纸大小为( )。
A．1189×841 B．1189×814 C．841×594 D．1198×841 21、A0规格图纸的面积是A3图纸的( )。
A．1/3倍 B．1/8倍 C．6倍 D．8倍22、标准图纸A4的大小，其短边长为210mm，则其长边长为( )。
A．420mm B．315mm C．297mm D．252mm23、A3图纸其规格尺度为( )。
A．297×420 B．810×297 C．420×594 D．594×841 24、丁字尺主要是画什么线的工具( )。
A．水平线 B．垂直线 C．角度线 D．曲线25、下列何种工具主要用于画圆及圆弧( )？A．分规 B．圆规 C．量规 D．曲线板26、下列各等级铅笔，何者笔蕊最软所绘线条最黑( )？A．9H B．HB C．7B D．F27、绘制图样时，如遇有不规则之曲线，通常用( )A．圆规 B．分规 C．曲线板 D．比例分规28、机械制图中的默认的单位为( )A．公尺 B．英寸 C．毫米 D．厘米29、下列那种线条属于中线？( )A．尺寸线 B．虚线 C．中心线 D．剖面线30、图面上若有线条重叠时，应以下列那一种线条为优先( )？ A．隐线 B．虚线 C．中心线 D．可见轮廓线31、波浪线的用途是( )A．折断线 B．剖面线 C．特殊表面处理 D．延伸线32、下列何种线是用细实线绘制的( )？A．轮廓线 B．中心线 C．隐藏线 D．尺寸线33、若A表示剖面线，B表示中心线，C表示粗实线，D表示虚线，依线条之优先级应为( )A．ABCD B．CDBA C．BCDA D．ACBD34、图样上所注的尺寸，为该图样所示机件的（），否则应另加说明。
A．留有加工余量尺寸 B．最后完工尺寸 C．加工参考尺寸D．有关测量尺寸35、若采用1∶5的比例绘制一个直径为40mm的圆时，其绘图直径为（）。
A．Φ8 B．Φ10 C．Φ160 D．Φ︵︶20036、用四心画法画椭圆，四个圆心（）上。
A．在椭圆的长、短轴 B．不在椭圆的长、短轴C．均在椭圆的短轴 D．均在椭圆的长轴37、一机件真实长为50，宽为30，若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（）A 100，30B 50，30C 25,15D 100 ，6038、机械图样中可见轮廓线和棱边线采用下列哪种线型。
（）A 细实线B 粗实线C 细虚线 D波浪线39、标注弧长时，应在尺寸数字左上方加注符号（）A ︵B RC ΦD S40、图样上所标注的尺寸是（）A、放大比例的尺寸B、缩小比例的尺寸C、机件实际尺寸 D.都不对41、在尺寸标注中代表厚度的符号是（）A、t ；B、Φ ；C、SR D.R42、比例2：1是（）A．原值比例B．放大比例C．缩小比例D．都不是43、图样中的尺寸以（）为单位时，不需要标注单位的符号（名称） A．厘米B．毫米C．米D．分米44、如果A3的图纸需要留装订边，装订边留（）mm。
A．10 B．5 C．25 D．以上都不是45、平面图形中确定线段之间相对位置的尺寸称为（）尺寸A．定形B．定位C．位置D．以上都不是46、下列属于放大比例是（）A．1：3 B．2：1 C．1：1 D．都不是47、比例1：3是（）A．原值比例B．放大比例C．缩小比例D．都不是48、如果A2的图纸需要留装订边，其余三边留（）mm。
A．10 B．5 C．25 D．以上都不是49、比例1：1是（）A．原值比例B．放大比例C．缩小比例D．都不是50、A2规格图纸的面积是A4图纸的( )。
A．2倍 B．4倍 C．6倍 D．8倍51、下列属于缩小比例是（）A．1：3 B．2：1 C．1：1 D．都不是52、A3的图纸不需要留装订边，各边留（）mm。
A．10 B．5 C．25 D．以上都不是53、不可见轮廓线应该选用下列哪种线型（）A. 双点画线B. 细点划线C. 细实线D. 虚线54、不可见轮廓线采用（）来绘制。
A．粗实线 B．虚线 C.细实线 D、点画线55、在图样上标注尺寸时，应按（）标注。
A 按放大的图形实值B 按缩小的图形实值C 按机件的实际尺寸标注D 以上选项都可以。
56、下列比例当中表示放大比例的是（）A．1：1 B． 2：1 C.1：2 D、1：557、在标注球的直径时应在尺寸数字前加（）A．R B．Φ C.SΦD、Q58、下列比例当中表示缩小比例的是（）A．1：1 B． 2：1 C.1：2 D、5：159、机械制图中一般不标注单位，默认单位是（）A．㎜ B．㎝ C.m D、um60、下列尺寸正确标注的图形是( )61、角寸尺寸在标注时，文字一律（）书写A．水平 B．垂直 C.倾斜 D、都不对62、标题栏一般位于图纸的（）A．右下角 B．左下角 C.右上角D、正上方63、直径尺寸标注在圆内时其尺寸线必须经过（）A圆弧 B圆心 C外圆 D内圆。
