PIE生产工程师技能提升培训教材
五五法實例(1,2,3,4)
背景介紹：2007年公司擴廠,營業目標200個億,產能需
大幅度提昇,4月份曝光工站是產能最大的瓶頸.提升曝
光工站產能成為
能不能取消此工站?
一個作業員，單人單機操作
Who When 作息時間安排
能不能換成操作熟練的 作業員?
能不能安排加班?
三. 自働原理: 以各種光電力學等原理限制某些動作執行不執行
導通測試﹐正常時自動上升 例: 烘手機 / 保險絲
導通測試﹐遇NG不自動上升
防錯法的應用(1,2,3,4,5,6,7,8,9,10,11)
四. 相符原理: 藉檢核是否相符合的動作，來防止錯誤
文件相符：如各種單據的多頁/復寫紙 例: 個人帳戶密碼 / 門禁管制
絕對精度和相對精度
使用抽查法時，會存在誤差，
所允許的誤差用精確度來衡量。
精確度分[為P(絕1 對P精)確] 度E和相對精確(度公S式一)
n
E Z Z P(1 P)
n
P－觀(公 測事式件二发)生率
n－觀測次數
S E / P Z (1 P) / nP
Z－正態分(布公下式的三Z)值
抽查法的步驟(1,2,3,4,5,6,7,8,9)
防錯法運用的不同水平
水平
效果
類型
Level 1 避免系統出錯，從源頭防止錯誤
自働預防型
Level 2
有錯誤發生時，停止動作，未造成 缺陷
止動檢測型
Level 3
將已經產生的缺陷產品檢查出來， 並排出
追溯檢測型
防錯法的應用(1,2,3,4,5,6,7,8,9,10,11)
一. 斷根原理: 將原因從根本上排除，使其絕對不會發生錯誤
PIE工程师培训技能PPT(70张)
（吸油泵没有过滤器）
……
2020/10/3
14
五大现象
作业 搬运 检验 贮存 等待
2020/10/3
15
分析符号
工序分类 作业/加工
搬运 检验
停滞
2020/1Biblioteka /3工序记号说明
凡一件物品或标志物经有意的改变其物理或化学性质之 过程，均可称为作业。作业使用的材料、零件经加工而 完成。
原料、材料、零件或制品被移动至其他位置所发生之状 况。
2——隔离垫圈 4——隔离圆筒 6——接合器帽
7
19
工艺程序图案例
接 合 器 帽 No.1109 黄铜杆
0.0142
16
车钻铰压 花及切断
盅 套 圈 No.1108
黄铜杆
内 部 套 圈 No.1107 黄铜杆
0 . 0 0 2 4 17 去 毛 刺 日 工 18 镀 镉
0 . 0 1 3 5 14 车 钻 铰 及 切断
PE分析手法
分析方法
内容
备注
工艺程序图 对整个制造程序或工序的分析
流程程序图
产品或材料的流程的分析
线路图
布置与经路分析
人机作业分析
闲余能量分析
联合作业分析
双手作业分析
动素分析
快速摄影动作 分析
VTR分析VTR分析又称摄影法、动作
记录分析，利用摄影机把作业过程录制 下来，再到环境较好的地方（如会议室） 播放，再根据录象带所记录的时间进行
2020/10/3
6
第二章 PE分析手法
竞争新趋势 PE分析手法 分析技巧 工艺程序分析、案例 人机作业分析、案例 联合作业分析、案例 讨论：PE手法应用
2020/10/3
……
2020/10/3
14
五大现象
作业 搬运 检验 贮存 等待
2020/10/3
15
分析符号
工序分类 作业/加工
搬运 检验
停滞
2020/1Biblioteka /3工序记号说明
凡一件物品或标志物经有意的改变其物理或化学性质之 过程，均可称为作业。作业使用的材料、零件经加工而 完成。
原料、材料、零件或制品被移动至其他位置所发生之状 况。
2——隔离垫圈 4——隔离圆筒 6——接合器帽
7
19
工艺程序图案例
接 合 器 帽 No.1109 黄铜杆
0.0142
16
车钻铰压 花及切断
盅 套 圈 No.1108
黄铜杆
内 部 套 圈 No.1107 黄铜杆
0 . 0 0 2 4 17 去 毛 刺 日 工 18 镀 镉
0 . 0 1 3 5 14 车 钻 铰 及 切断
PE分析手法
分析方法
内容
备注
工艺程序图 对整个制造程序或工序的分析
流程程序图
产品或材料的流程的分析
线路图
布置与经路分析
人机作业分析
闲余能量分析
联合作业分析
双手作业分析
动素分析
快速摄影动作 分析
VTR分析VTR分析又称摄影法、动作
记录分析，利用摄影机把作业过程录制 下来，再到环境较好的地方（如会议室） 播放，再根据录象带所记录的时间进行
2020/10/3
6
第二章 PE分析手法
竞争新趋势 PE分析手法 分析技巧 工艺程序分析、案例 人机作业分析、案例 联合作业分析、案例 讨论：PE手法应用
2020/10/3

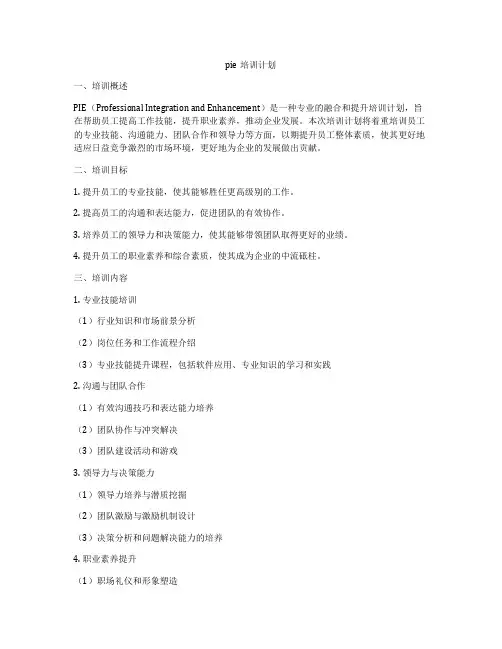

pie培训计划
