4~20ma隔离器原理
4~20ma隔离器原理
4~20mA隔离器是一种常用的信号隔离器，用于将4~20mA电流信号转换为其他类型的信号，实现信号的隔离和传输。
其工作原理如下：
1. 输入端：隔离器的输入端接收4~20mA电流信号作为输入信号。
2. 隔离：输入端的信号经过隔离器内部的隔离元件进行隔离，使得输入端与输出端之间电气隔离。
3. 调理：隔离器内部的电路对输入信号进行调理处理，如信号放大、滤波、线性化等。
这样可以增强输入信号的稳定性和准确性。
4. 输出端：经过处理后的信号通过输出端以其他形式输出，如4~20mA电流信号、0~10V电压信号等。
5. 隔离和传输：输入信号和输出信号之间通过隔离器实现电气隔离，确保输入信号不会影响输出信号，并且能够安全地传输信号到目标设备。
总结来说，4~20mA隔离器的工作原理是通过接收输入端的
4~20mA电流信号，经过内部的隔离、调理处理，将处理后的信号通过输出端以其他形式输出，并且实现对输入信号和输出信号之间的电气隔离和传输。
信号隔离器的工作原理及功能是什么
信号隔离器的工作原理及功能是什么？1.工作原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。
保证变换后的信号、电源、地之间绝对独立。
2.功能：一：保护下级的控制回路。
二：消弱环境噪声对测试电路的影响。
三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。
DIN系列导轨结构，易于安装，可有效的隔离：输入、输出和电源及大地之间的电位。
能够克服变频器噪声及各种高低频脉动干扰。
信号隔离器的主要类型有哪些？1.隔离器：工业生产中为增加仪表负载能力并保证连接同一信号的仪表之间互不干扰，提高电气安全性能。
需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。
2.配电器：工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。
3.安全栅：一些特殊的工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。
信号隔离器安装维护应注意哪些事项？由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。
1． 使用前应详细阅读说明书。
2． 作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。
3． 作为隔离配电使用时，应将输入端串入电源电路中，输出端接变送器。

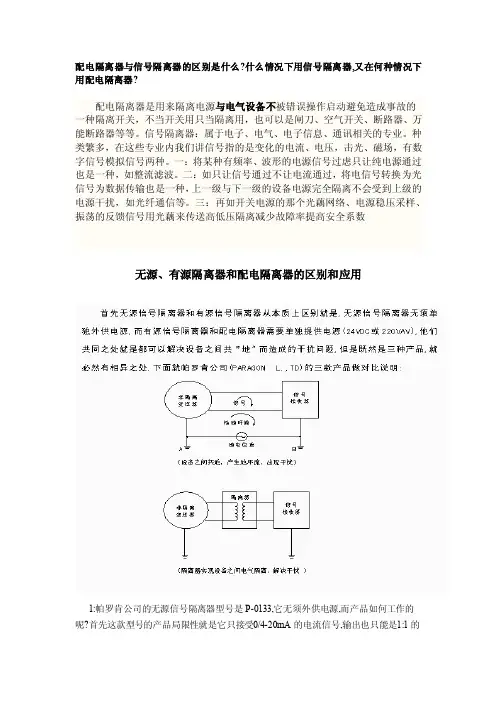

配电隔离器与信号隔离器的区别
配电隔离器与信号隔离器的区别是什么?什么情况下用信号隔离器,又在何种情况下用配电隔离器?配电隔离器是用来隔离电源与电气设备不被错误操作启动避免造成事故的一种隔离开关，不当开关用只当隔离用，也可以是闸刀、空气开关、断路器、万能断路器等等。
信号隔离器：属于电子、电气、电子信息、通讯相关的专业。
种类繁多，在这些专业内我们讲信号指的是变化的电流、电压，击光、磁场，有数字信号模拟信号两种。
一：将某种有频率、波形的电源信号过虑只让纯电源通过也是一种，如整流滤波。
二：如只让信号通过不让电流通过，将电信号转换为光信号为数据传输也是一种，上一级与下一级的设备电源完全隔离不会受到上级的电源干扰，如光纤通信等。
三：再如开关电源的那个光藕网络、电源稳压采样、振荡的反馈信号用光藕来传送高低压隔离减少故障率提高安全系数无源、有源隔离器和配电隔离器的区别和应用1:帕罗肯公司的无源信号隔离器型号是P-0133,它无须外供电源,而产品如何工作的呢?首先这款型号的产品局限性就是它只接受0/4-20mA的电流信号,输出也只能是1:1的0/4-20mA输出,产品的工作能量从输入电流信号上获取,它将有源信号1:1无衰减的隔离输出.(有源信号定义是可以直接驱动一定负载,一般由3线或4仪表输出,笼统的说智能仪表输出的都是有源信号).上面提到产品工作需要从输入信号上获取少许能量,也就是说,假如现场没有干扰,无需增加隔离器,那么20mA电流直接进采集端口,采集端口的采样阻抗是250欧,20mA×250＝5V.20mA电流压降是5V.增加P-0133无源隔离器后,要想仍然在采样端口上取样5V,那么就要保证隔离器正常工作,它们之间的换算关系如图:在使用无源隔离器时必须注意，测量变送器驱动电压UB应足以维持流过无源隔离器和负载RB的最大电流,其值为20mA.无源隔离器上的损耗电压为U V=2V,上图给出了在考虑损耗电压U V时,输入电压UE同负载阻抗RB的关系.如果您的负荷已知,则可以据公式算出传感器必须提供的最低电压,以便在无源隔离器和负载中维持20mA的最大电流. 2：帕罗肯公司的有源信号隔离器型号分别是P-1176（外供电源24V DC）和R-2176（外供电源220VAC）此类产品不仅仅可以解决现场共地干扰问题，还可以实现信号转换，阻抗之间的转换。
信号隔离器与隔离式安全栅的区别之处
信号隔离器与隔离式安全栅的区别之处在工业自动化控制系统中，信号隔离器和隔离式安全栅是常用的两种电路隔离装置。
它们的作用都是将高电平信号转换成低电平信号并隔离，从而在保证电路安全的前提下减小电气干扰和提高信号的可靠性。
但是，它们之间还存在着一些区别。
1. 基本原理不同信号隔离器是一种被动电路隔离装置，其基本原理是利用光电耦合器、变压器等被动元器件传输信号，并通过磁隔离、电容耦合等方式实现电路的隔离。
这种隔离器不需要外部电源供电，只需要在输入端和输出端分别接地即可。
隔离式安全栅则是一种主动电路隔离装置，其基本原理是利用中继磁场、电容耦合等被动元器件传输信号，并通过内置的供电模块将输入电源转换成输出电源。
这种隔离器需要外部电源供电，同时也需要在接地处加上可靠地接地线。
2. 隔离效果不同信号隔离器的隔离效果主要依靠于其内部被动元器件的传输特性，因此只能实现基本的电气隔离，对于噪声的过滤和抑制能力相对较弱。
隔离式安全栅则具有更为稳定的隔离效果和更强的电气抑制和过滤能力。
它的高速隔离使得其能够对噪声和电气干扰进行更加有效的过滤，从而降低了电路的干扰程度。
3. 输出信号不同由于信号隔离器是被动的隔离器，在输出端只能输出信号的原始值，并没有经过任何处理或变换。
因此，输出信号的类型和电平与输入信号相同。
隔离式安全栅则可以在输出端对信号进行处理，例如将一个高电平转换成低电平、将模拟量信号转换成数字信号等等。
此外，由于隔离式安全栅具有内置的电源转换功能，因此输出信号的电平和类型可以随实际应用场景进行调整和设计。
4. 安全性能不同隔离式安全栅具有更高的安全性能，其主要体现在以下三个方面：首先，在隔离式安全栅内部，输入端和输出端间使用的是不同的电源，因此在输入端被攻击时，隔离式安全栅的输出端不会受到影响，从而保证了输出端的安全和可靠性。
其次，在一些机电设备的控制中，为了保证人员的安全，需要将高电压区和低电压区进行分离。
在这种情况下，隔离式安全栅可以提供可靠的隔离和保护。
MSC302E-C0C0配电隔离器说明书
输入参数(Input): AC0~250V
辅助电源: DC12V±10% Power Supply: DC12V±10%
输出参数(Output): DC4~20mA
注：订货时，请用户根据实际需要按上表仔细核对类型、
输入范围、输出范围和辅助电源。 Please check the Type, Input range, Output range and Power supply at your order.
输出 DC Output
O1: 0~5V, O2: 1~5V, O3: 0~20mA, O4: 4~20mA, O5: RS485.
范例1 (Example 1): YDD-I-A2-P2-O4
说明：
YDD系列单交流电流变送器
Details： YDD Series Single Phase AC Current Transducer
型号规格 产品型号 MSC302E-C0C0 MSC302E-C0CC MSC302E-CCCC
输入 1 信号 4~20mADC 4~20mADC 4~20mADC
输入 2 信号 无输入 2 无输入 2
4~20mADC
输出 1 信号 4~20mADC 4~20mADC 4~20mADC
输出 2 信号 无输出 2 4~20mADC 4~20mADC
输入参数(Input): AC0~300V
辅助电源: AC220V±15% Power Supply: AC220V±15%
输出参数(Output): DC4~20mA
注：订货时，请用户根据实际需要按上表仔细核对类型、输入范
围、输出范围和辅助电源。 Please check the Type, Input range, Output range and Power supply at your order.
辰竹 CZ3000系列信号隔离器
500℃ 500℃ 500℃ 10mV 20mV
1.5℃/0.1% 1.5℃/0.1% 1.5℃/0.1% 20μV/0.1% 40μV/0.1%
热电阻 Pt100
-200℃～+850℃ 20℃ 0.2℃/0.1%
Cu50
-50℃～+150℃ 20℃ 0.2℃/0.1%
CZ3031 CZ3032 CZ3064D CZ3067 CZ3038 CZ3086 CZ3087
一进一出 二进二出 四进四出 一进一出 二进二出 一进一出 二进二出
4～20mA HART数字信号
4～20mA，0～20mA
0～20mA 0～5V，0～10V
4～20mA HART数字信号
4～20mA，0～20mA
二线制、三线制 变送器，电流源
4～20mA，0～20mA 1～5V，0～5V
4～20mA
4～20mA
4～20mA，0～20mA
1～5V，0～5V 2～10V，0～10V
0～5V，1～5V 0～10V
4～20mA
0~20mA，4~20mA 0～5V，1Leabharlann 5V 0～10V+
I P
-
+
I P
-
模拟量 输出
现场仪表
类型
热电阻 热电偶 毫伏信号
电阻 电位器
输入
mV
T
振动 传感器
通信信号 输入
振动传感器 输入
频率转换
型号 通道数
CZ3071 CZ3079 CZ3073 CZ3076 CZ3076T CZ3077 CZ3078 CZ3173
信号隔离器的功能及工作原理
信号隔离器的功能及工作原理信号隔离器是一种电子设备，常用于工业自动化系统和电气控制系统中，用于隔离两个或多个电路之间的电气连接，以保护系统的正常工作和延长设备的寿命。
它起到隔离和转换信号的作用，可以将输入信号与输出信号之间的电气隔离，从而防止干扰、噪音和电压波动等不良影响。
1.电气隔离：信号隔离器可以将输入和输出信号之间的电气连接隔离，防止干扰和电气噪音的传播，保证信号的稳定性和可靠性。
2.噪音滤除：信号隔离器可以滤除输入信号中的噪音和杂波，确保清晰、准确的输出信号，提高系统的抗干扰能力。
3.信号转换：信号隔离器可以将输入信号转换为适合输出设备的信号类型，例如模拟信号转换为数字信号，或将不同的信号电平和电流范围转换为符合要求的信号。
4.电气保护：信号隔离器可以防止输入信号中的电压过高或过低对输出设备造成损坏，保护设备的安全和可靠运行。
光电隔离是最常用的隔离方式之一、其工作原理是利用光电耦合器将输入信号转换为光电信号，然后通过光电耦合器隔离输出信号。
具体过程如下：1.输入信号经过滤波和调理电路进行处理，将其转换为适合光电隔离的电信号。
2.电信号经过驱动电路，控制光电耦合器的光源。
3.光电耦合器将电信号转换为光信号，通过光传感器、光电二极管或光敏电阻等元件进行检测。
4.输出信号经过光电隔离器，通过光电传感器将光信号转换为电信号输出。
电磁隔离是另一种常用的隔离方式，其工作原理是通过磁场或电场隔离输入和输出信号。
具体过程如下：1.输入信号经过滤波和调理电路进行处理，将其转换为适合电磁隔离的电信号。
2.电信号通过线圈或电容等元件引入电磁或电场中。
3.电磁或电场作用于输出信号系列元件，将信号在输入和输出之间隔离。
4.输出信号通过电感、电容等元件进行接收，经过滤波和放大等处理后输出。
除了光电隔离和电磁隔离，信号隔离器还可以通过其他技术实现信号的隔离，例如：光纤隔离、电容隔离、互感隔离等。
总之，信号隔离器通过电气隔离、噪音滤除、信号转换和电气保护等功能，能够保证输入信号与输出信号之间的电气隔离，提高系统的可靠性和稳定性。
配电隔离器与信号隔离器及区别
配电隔离器与信号隔离器的区别是什么?什么情况下用信号隔离器,又在何种情况下用配电隔离器?配电隔离器是用来隔离电源与电气设备不被错误操作启动避免造成事故的一种隔离开关，不当开关用只当隔离用，也可以是闸刀、空气开关、断路器、万能断路器等等。
信号隔离器：属于电子、电气、电子信息、通讯相关的专业。
种类繁多，在这些专业内我们讲信号指的是变化的电流、电压，击光、磁场，有数字信号模拟信号两种。
一：将某种有频率、波形的电源信号过虑只让纯电源通过也是一种，如整流滤波。
二：如只让信号通过不让电流通过，将电信号转换为光信号为数据传输也是一种，上一级与下一级的设备电源完全隔离不会受到上级的电源干扰，如光纤通信等。
三：再如开关电源的那个光藕网络、电源稳压采样、振荡的反馈信号用光藕来传送高低压隔离减少故障率提高安全系数无源、有源隔离器和配电隔离器的区别和应用1:帕罗肯公司的无源信号隔离器型号是P-0133,它无须外供电源,而产品如何工作的呢?首先这款型号的产品局限性就是它只接受0/4-20mA的电流信号,输出也只能是1:1的0/4-20mA输出,产品的工作能量从输入电流信号上获取,它将有源信号1:1无衰减的隔离输出.(有源信号定义是可以直接驱动一定负载,一般由3线或4仪表输出,笼统的说智能仪表输出的都是有源信号).上面提到产品工作需要从输入信号上获取少许能量,也就是说,假如现场没有干扰,无需增加隔离器,那么20mA电流直接进采集端口,采集端口的采样阻抗是250欧,20mA×250＝5V.20mA电流压降是5V.增加P-0133无源隔离器后,要想仍然在采样端口上取样5V,那么就要保证隔离器正常工作,它们之间的换算关系如图:在使用无源隔离器时必须注意，测量变送器驱动电压UB应足以维持流过无源隔离器和负载RB的最大电流,其值为20mA.无源隔离器上的损耗电压为UV=2V,上图给出了在考虑损耗电压UV时,输入电压UE同负载阻抗RB的关系.如果您的负荷已知,则可以据公式算出传感器必须提供的最低电压,以便在无源隔离器和负载中维持20mA的最大电流.2：帕罗肯公司的有源信号隔离器型号分别是P-1176（外供电源24VDC）和R-2176（外供电源220VAC）此类产品不仅仅可以解决现场共地干扰问题，还可以实现信号转换，阻抗之间的转换。
PR-312配电隔离器二、三、四线通用(一入两出)
PR-312
号隔隔 隔离离
离器器
配电隔离器二、三、四线通用（一入两出） 器
输入规格
代码
1
输入信号 4-20mA现场 两线制变送器
配电电压 24V
输出规格
代 码 输出信号1 代码
A
0-10mA A
B
0-20mA B
C
4-20mA C
H
用户特定参数
输出信号2 0-10mA 0-20mA 4-20mA
输出阻抗 ≤1kΩ
最大放电电流Imax：10KA（线对地）
依据标准：GB/T18802.21-2004
浪涌保护接线注意事项
1. 带浪涌保护时，仪表6脚端子必须接地线；
电
2．采用可拆分接线端子，方便使用；
量
3．导线采用截面积0.5mm2～2.5mm2；
变
4．导线裸露长度约8mm，由M3螺钉锁紧。
送接线图器 Nhomakorabea6
5+ 5+
3-wire 2-wire
_5
电流源
4_
4
INP
3_
3_
_+
3 2
PWR + 1
7 8
+ _ OUT1
RL
9 10
+ _ OUT2
RL
报 警
设
定
器
防雷地
11
（等同IEC61326-1）
工作温度：-25℃～+85℃
工作湿度：<90%RH（无凝结水）
电 源：24VDC±10%
消耗功率：<1.5W
浪
外壳材料：ABS阻燃
涌
重 量：约120克 外型尺寸：厚12.5×宽106×高112（mm）
隔离器工作原理
隔离器工作原理
隔离器是一种用于隔离电路中不同部分的电子器件，其工作原理主要基于电磁感应和电场作用。
隔离器通常用于隔离高压和低压电路，以及隔离输入和输出信号，保护设备和人员免受电击和其他危险。
本文将介绍隔离器的工作原理及其在电路中的应用。
首先，隔离器内部主要包括两个相互绝缘的线圈，分别连接输入端和输出端。
当输入端施加电压时，电流通过输入线圈产生一个磁场。
由于线圈之间的绝缘作用，磁场无法直接传导到输出线圈，从而实现了输入和输出之间的电气隔离。
其次，隔离器中的磁场也会诱导输出线圈中产生电动势，从而使输出端产生相应的电压。
这种通过电磁感应实现的隔离方式，可以有效地隔离输入和输出端的电路，避免电压和信号的相互干扰。
另外，隔离器还可以通过电场作用来实现隔离。
在一些特殊的隔离器中，输入端和输出端之间会存在一个绝缘材料，这种材料可以阻止电流和信号的直接传导，从而实现电场隔离。
这种隔离方式通常用于隔离高压和低压电路，以及隔离输入和输出信号。
隔离器的工作原理可以简单总结为电磁感应和电场作用。
通过
这两种方式，隔离器可以有效地隔离电路中不同部分的电压和信号，保护设备和人员免受电击和其他危险。
在实际应用中，隔离器广泛
用于各种电子设备和电路中，如电源隔离、信号隔离、通讯隔离等
方面。
总之，隔离器是一种重要的电子器件，其工作原理基于电磁感
应和电场作用。
通过这些原理，隔离器可以有效地隔离电路中不同
部分的电压和信号，保护设备和人员的安全。
隔离器在电子设备和
电路中有着广泛的应用，对于电气隔离和信号隔离起着至关重要的
作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
o ● 单通道，一路输入一路输出，输入回路短路保护。
● 即插即拔式接线端子，DIN导轨卡式安装。
i.c 描述 z 1.GD8041现场电源（配电）信号隔离器，是向现场的变送器提供隔离的电源电压，并将变送器产生的4～20mA 信号 g 经 本 隔 离 器 转 换 成 所 需 的 直 流 信 号 至 控 制 系 统 或 其 它 智 能 仪 表 。
2 .本 隔 离 器 需 要 独 立 供 电 ， 供 电 电 源 － 输 入 回路－输出回路之间电磁隔离。
n 技术规格 o ● 产品型号: GD8041 h 型 号 规 格 （ 代 码 ） 代 码 是 指 明 信 号 输 入 或 输 出 的 量 程
范围，用户订货时可自由选定（见选型谱）。
z ● 工作电源
驱 动 变 送 器 的 配 电 电 压 ：1 6 . 5～2 8 V
输 入 阻 抗 ： 内 置 输 入 电 阻5 0Ω
w ● 输出回路 输 出 通 道 ：端 子1 0，1 1，1 2 接 线 （ 参 见 端子接线图） w输 出 电 流 ：4～2 0 m A；0～2 0 m A； 或 指 定 电 流 量 程
输出时）
外 形 尺 寸 ：W 1 6×H 1 1 6×D 1 1 0（m m） 参 见 外 形 尺 寸 图
输 出 电 压 ：1～5 V；0～5 V；0～1 0 V； 或 指 定电压量程
整 机 重 量 ： 约1 1 0 g
电 压 输 出 阻 抗 ： 内 置 输 出 电 阻2 5 0Ω
纹 波 （V p - p） ： ＜1 0 m V
2
隔离器选型样本
模拟量输入(2/3线制变送器)
安装
外形尺寸
● 安装 1. 35mm标准D I N导 轨 卡 式 安 装 。
● 外形尺寸 宽 （ 厚 ） × 高 × 深 ＝1 6×1 1 6×1 1以利于
● 性能指标 标 准 精 度 ： ±0 . 1 % F S 温 度 漂 移 ： ±0 . 0 1 5 % /℃ 响应时间：≤1s（0 → 90%） 稳 定 时 间 ： ≤3 s 电 源 电 压 变 动 影 响 ： ±0 . 1 %（ 允 许 电 压 范 围 ） 负 载 电 阻 变 化 影 响 ： ±0 . 1 % / 2 5 0Ω 通道隔离：输入－输出－电源之间隔离 绝 缘 电 阻 ： ≥1 0 0 MΩ/ 5 0 0 V D C（A C） 隔 离 能 力 ：1 5 0 0 V A C / 1分 钟5 0 H z 抗 电 磁 兼 容 性 ： 符 合I E C 6 1 0 0 0相 关 抗 电 磁 标 准
订 货 代 码 为 ：G D 80 4 1 - A1 - 0 1 订 货 代 码 为 ：G D 80 4 1 - A1 - 0 4
w 端子接线图 w ● 端子接线：拔插式接线端子，通过自升压簧片式压紧连接。导线采用截面积不超过 2.5mm2 的多束或单股电缆。
3
北京国电中自电气有限公司
隔离器选型样本
模拟量输入(2/3线制变送器) GD8041 现场电源配电信号输入隔离器（一入一出）
特性
● 给变送器提供驱动电压 16.5～28V。
● 将变送器 4～20mA 信号隔离传送。 ● 可 选 择4～20mA或1～5V信 号 输 出 ， 或 其 它 所 需 的 直 流 信
号。
m ● 模块化表芯设计，无需零点和满度调节。
● 环境参数 工 作 温 度 ：0～ ＋6 0℃ 储 运 温 度 ： －2 0～ ＋8 0℃ 环境湿度：5～＋95％RH （无冷凝）
● 结构及外形尺寸
电 流 输 出 时允 许 负 载 ：0～5 5 0Ω （4～2 0 m A，0～20mA
结 构:卡 装 式;模 块 化 表 芯; A B S材 质 机 壳;拔 插 式 端 子
仪表内部热量散发。
● 典型应用 1. 用于向现场变送器提供
配电电压并将信号输入信号隔
m 离转换。 2. 连接至现场的设备：二 线制或三线制非智能变送器，
o 有源电流信号。
3. 连接至控制系统（或其
i.c 它单元组合仪表）：各款 DCS/PLC 的AI卡，接收电流或电
压信号。
z 选型、订货代码
.gdzhong 订货须知： 1. 参照选型举例，正确规范书写订货型号代码。 2. 若不选择代码，则被认同是下列举例 1 的订货组合方式。 w举例1 输入： 变送器 4～20mA 输出： 4～20mA 举 例2 输 入 ： 变 送 器 4～2 0 m A 输 出 ： 1～5 V
电 源 接 线 ： 独 立 的 接 线 端 子1 3－ ，1 4＋ ， 可带电拔插
d 电源电压：20~35VDC
电 流 损 耗 ：2 4 V D C时 ， ＜5 0 m A
.g 电源指示：得电时LED灯亮：绿色
● 输入回路
输 入 通 道 ： 端 子1，2，3 接 线 （ 参 见 端 子 接线图）
w 变送器信号输入：4～20mA
