HOHG01多普勒管道流量计
流量计
FM59-智能型电磁流量计
公称口径 : DN15-DN2000 mm 测量范围 : 0.4-100000 m3/h 准确度 : 0.5% 结构形式 : 1. 一体型, 2. 分体型 环境温度 : 分体型 : 传感器 -25℃ - +70℃ 转换器 -10℃ - +50℃ 一体型 : -10℃ - +50℃ 介质最高温度 : 分体型 : 橡胶,聚氨脂衬里 +80℃ PTFE衬里 +100℃ 一体型 : +80℃ 流体电导率 : ≥ 5 μs/cm 公称压力 : 4.0, 1.6, 1.0, 0.6 MPa 电源 : 220 VAC±10%, 50Hz±5% 24 VDC±5% 电流输出 : 0-10 mA, 4-20 mA 频率输出 : 1-5000Hz内设定 脉冲输出 : 上限可达5000cp/s 流向指示输出 : 可测正反流体流动方向 报警输出 : 晶体管集电极开路报警 可选RS232C或RS485串行通讯接口 阻尼时间 : 在0-100s间分档可选 具有电气隔离功能
靶式流量计
1.典型应用 * 丙酮 * 空气 * CO2 * Cl2（气） * 乙二醇 * 氟氯烷 * H2S * 墨水 * 矿物油 * 天然气 *石 蜡 * 盐水 * SO2 * H2SO4 * 环氧 乙烷 * 船用油 * Cl2（液） * 高沸点有机溶液 * 汽油 * 过氧化氢 * 航空煤油 * 矿井水 *硝 酸 * O2 * 海水 * Solation *蒸 汽 *水 * 酒精 *氨 *柴 油 * 乙烯 * 联氨 * 盐酸 *煤 油 * 液氧 * 氮气 * NO4 *硅 油 * NaOH * 饱和蒸汽 * 菜油
F56AA/M5-远传型流量计
测量范围: ·水 : 160-200000 l/h ·空气 : 4.5-3000 m3/h 口径 : DN15-DN200 准确度等级 : 1.0.,1.5,2.0 FSD
多普勒流量计的工作原理
多普勒流量计的工作原理多普勒流量计是一种常见的流量测量仪器，它是通过多普勒效应原理来测量流体的流速。
多普勒效应是由奥地利物理学家多普勒于1842年首次提出的，它描述了当波源与观察者相对运动时，波的频率会发生变化的现象。
多普勒流量计的工作原理基于多普勒效应，通过测量流体中散射的超声波的频率变化来确定流速。
它主要由发射器、接收器和信号处理器组成。
发射器会产生一束超声波，并将其发送到流体中。
这些超声波会被流体中的颗粒或气泡所散射。
当流体中的颗粒或气泡与流速不同向或反向运动时，散射的超声波的频率就会发生变化。
接下来，接收器会接收到散射回来的超声波，并测量其频率。
如果流体中的颗粒或气泡与流速同向运动，那么接收到的超声波的频率会比发射时的频率高；反之，如果流体中的颗粒或气泡与流速反向运动，那么接收到的超声波的频率会比发射时的频率低。
信号处理器会分析接收到的超声波的频率变化，并根据多普勒效应的原理来计算流体的流速。
根据频率变化的大小，可以确定流速的大小和方向。
多普勒流量计具有测量范围广、精度高、不受流体性质的影响等优点，因此在工业生产和科学研究中得到了广泛应用。
它可以应用于液体和气体的流量测量，如水流、血液流速、气体管道流速等。
在实际应用中，多普勒流量计还可以通过多个传感器的布置来实现不同位置的流速测量，从而获得更全面的流体流动信息。
此外，还可以通过对多普勒流量计的测量结果进行实时监测和记录，以便进行流体流动的分析和控制。
尽管多普勒流量计具有许多优点，但也存在一些局限性。
例如，测量结果可能会受到流体中颗粒或气泡浓度的影响，因此需要对流体进行预处理或校正。
此外，多普勒流量计对流体中的颗粒或气泡的大小和形状也有一定的要求，过小或过大的颗粒或气泡可能会影响测量的准确性。
多普勒流量计是一种基于多普勒效应原理的流量测量仪器，通过测量散射回来的超声波的频率变化来确定流体的流速。
它具有测量范围广、精度高等优点，并在工业生产和科学研究中得到了广泛应用。
多普勒流量计技术参数
多普勒流量计技术参数多普勒流量计技术参数是指关于多普勒流量计的技术参数，如它的测量范围、精度、延时等等。
多普勒流量计是一种基于电磁原理的流量计，主要用于测量液体的流量。
它的测量原理是利用交变磁场引起流体内部的涡流，根据涡流强度来测量流量。
1. 测量范围：多普勒流量计的测量范围是指它能够测量的液体的流速的最大值和最小值。
一般情况下，多普勒流量计的测量范围介于0.5m/s到15m/s之间，也可以根据客户的要求来定制特殊的测量范围。
2. 精度：多普勒流量计的精度是指它能够测量出的流量值和实际流量值之间的差值大小。
一般情况下，多普勒流量计的精度可以达到±1%，当被测流量范围很小时，精度也会相对提高。
3. 延时：多普勒流量计的延时是指从流体进入多普勒流量计到流量计实际测量出流量的时间。
一般情况下，多普勒流量计的延时可以控制在0.02秒以内。
4. 温度范围：多普勒流量计的温度范围是指它能够测量的液体温度的最大值和最小值。
一般情况下，多普勒流量计的温度范围可以介于-40℃到150℃之间，也可以根据客户的要求来定制特殊的温度范围。
5. 压力范围：多普勒流量计的压力范围是指它能够测量的液体压力的最大值和最小值。
一般情况下，多普勒流量计的压力范围可以介于0MPa到1.6MPa之间，也可以根据客户的要求来定制特殊的压力范围。
6. 工作温度：多普勒流量计的工作温度是指它能够正常工作的温度范围。
一般情况下，多普勒流量计的工作温度可以介于-20℃到60℃之间，也可以根据客户的要求来定制特殊的工作温度。
7. 材质：多普勒流量计的材质是指它的主体部件的材料。
一般情况下，多普勒流量计的材质是不锈钢和耐酸碱塑料，也可以根据客户的要求来定制特殊的材质。
8. 连接方式：多普勒流量计的连接方式是指它的连接方式。
一般情况下，多普勒流量计的连接方式有法兰连接、螺纹连接和卡箍连接，也可以根据客户的要求来定制特殊的连接方式。
9. 信号输出：多普勒流量计的信号输出是指它能够输出的信号类型。
流量计概述工作原理技术参数型号
F:4.0MPa G:5.0MPa H:6.3MPa I:10MPa J:11MPa
K:15MPa L:16MPa M:20MPa N:25MPa Q:25MPa
U:42MPa
介质温度 C:常温-20℃～+70℃ G：高低温196℃～+450℃
公称口径：为管道公称通径，单位为mm
介质类型：Y：液体 Q：气体 Z：蒸汽
4）工况压力下饱和水蒸汽流量测量范围表
闽制 00000188
----SBL 数显靶式流量计---
汇集传统精髓 再创顶尖科技
泉州日新流量仪器仪表有限公司
式中Qm,QV一-分别为质量流量和体积流量，kg/h，m3/h； α----流量系数；
D----测量管内径，mm
β----直径比 β=d/D
d----靶板直径，mm
其余符号同上。
靶板受力经力传感转换成电信号，经前置放大，AD转换及计算机处理后，可得到相应的流量和总量。其工作 原理图如下：
二次仪表显示
3.3 产品型号 3.3.1 型号含义
SBL □ □ □□□□ □ □ □ □ □ □
防爆形式：X：本安型 Y：隔爆型
输出方式：F：二次仪表显示 I：4~20Ma
S:脉冲发信
V:电压发信
R：通讯输出 H:哈特协议
补偿内容：T：带温度补偿 P：带压力补偿
外壳材料：Z：铸钢
N：不锈钢
公称压力: A:0.6MPa B:1.0MPa C:1.6MPa D:2.0MPa E:2.5MPa
3)、流量计检定时显示内容
流量计处于检定状态时，显示屏可显示，操作参数和系统参数其具体显示内容及含义详见随机产品《使用说明书》
四、产品分类形式及型号说明
HOHG0多普勒管道流量计
HOH-G-01多普勒管道流量计产品原理：多普勒系列仪表以物理学中的多普勒效应为基础的。
在超声波多普勒流量测量方法中，超声波发射器为一固定声源，随流体一起运动的固体颗粒起了与声源有相对运动的"观察者"的作用，当然它仅仅是把入射到固体颗粒上的超声波反射回接收据．发射声波与接收声波之间的频率差，就是由于流体中固体颗粒运动而产少的声波多普勒频移．由于这个频率差正比于流体流速，所以测量频差可以求得流速．进而可以得到流体的流量，因此适用于杂质含量条多的脏水和浆体的测量，如城市污水、污泥等等。
应用范围：主要应用于城市污水处理厂、排水泵站、环保检测及矿山、油田、冶金、化工、炼油、造纸、食品等行业的城市排水、工业废水、生活污水、泥浆、纸浆、油水混合液等流量计量。
功能特点：可测量污浊的液体，解决了时差式超声波流量计无法测量的难题；外缚式可适用于钢铁、硬质塑料管等硬质管材，可以对多种管径和壁厚的管内含有悬浮固体颗粒或气泡的二相液体进行测量。
被测介质：易于超声波传播的混合液体(浆体、污水、灰水、渣油、皂液、工业用水、原水、河水等含固体悬浮颗粒或气泡的液体，其中颗粒含量大于20mg/L)测定状态：液体满管流动介质温度：-20℃~+150℃液体流速：0.04-10m/s管道材料：钢、铸铁、玻璃钢、PVC等测点要求：上游5D、下游3D(D为管道内径)，距泵出口30D测量管径：DN25-DN6000mm主要技术指标主机：显示：2*16LCD背光显示，可显示瞬时流量、瞬时速度、累积流量等测量精度：2.0级(标定优于1.5级)重复性：0.05%键盘类型：触摸键盘输出：4—20mA，负载小于600Ω累计脉冲信号输出：光隔离，发射极，集电极开路输出串行通讯：RS485或RS232、MODBUS、无线远传可选供电电源：AC220(±20)V,50Hz或电池掉电保护：自动保护，上电自动测量环境温度：-10℃~+45℃环境湿度：相对湿度小于85%外型尺寸：275mm*203mm*118mm仪表重量：小于4公斤传感器：安装方式：外缚式插入式紧固方式：不锈钢带信号电缆：75Ω同轴电缆环境温度：常温传感器-20℃~+60℃电缆长度：标准长度10m 特殊长度有20m、40m、60m、80m，最长200m。
超声波流量计多普勒(测量管道流量)
第六章 功能/参数窗口详解--------------------------------------------------------12
§6.1、流量计显示窗口一览表-------------------------------------------------------12 §6.2、 ［流量计主菜单］ 窗口---------------------------------------------------------13 §6.3、 ［显示功能菜单］ 窗口---------------------------------------------------------13 6.3.1、 ［测量数值显示］窗口----------------------------------------------------14 6.3.2、 ［查阅累积流量］窗口----------------------------------------------------15 6.3.3、 ［查阅上断电时刻］窗口-------------------------------------------------16 §6.4、 ［ 参 数 设 置 菜 单］窗 口 ------------------------------------------------------16 6.4.1、 ［ 管 道 内 径］窗 口 --------------------------------------------------------17 6.4.2、 ［ 最 大 流 速］窗 口 --------------------------------------------------------17 6.4.3、 ［ 校 准 系 数］窗 口 --------------------------------------------------------18 6.4.4、 ［ 阻 尼 系 数］窗 口 --------------------------------------------------------19 6.4.5、 ［ 测 量 单 位］窗 口 --------------------------------------------------------19 6.4.6、 ［ 低 流 速 切 除 ］ 窗 口 ----------------------------------------------------20 6.4.7、 ［ 累 积 流 量 显 示 倍 率］窗 口 -------------------------------------------19 §6.5、 ［ 控 制 功 能 菜 单 ］ 窗 口 -----------------------------------------------------21 6.5.1、 ［ 数 据 记 录 ］ 窗 口 -------------------------------------------------------21 6.5.2、 ［ 继 电 器 报 警 输 出 ］ 窗 口 ---------------------------------------------23 6.5.3、 ［ 电 流 环 输 出 ］ 窗 口 --------------------------------------------------- 24
多普勒流量计原理
多普勒流量计原理
1什么是多普勒流量计?
多普勒流量计也称为Doppler流量计，是一种速度传感器，它通过检测来自流体中传播的超声波信号，来测量流体在管道中的流量。
它通常用来测量液体或气体的流量，如水、油和蒸汽。
多普勒流量计产品可提供实时的流量，温度以及密度测量。
2多普勒流量计的工作原理
多普勒流量计的主要原理是Doppler效应，它可以检测和计算流体中的微小振动，量化其振动频率和变化，以测量流体的流动的速度。
它通过发出一个狭小的振动信号，并检测到返回信号中的振动频率和强度，从而得出流量的信息。
超声波信号通过发射器和探头发出，然后通过探头探测到变化。
因此，只有在流体流动时才能检测出有效数据，而静止的流体则没有返回信号。
3多普勒流量计优点
多普勒流量计可以计算粗布直径小于30毫米的流场。
它可以检测液体和气体的流量，可以同时检测流量和温度，而且没有任何危害。
它可以在恶劣的环境条件下工作。
而且不需要安装探测器，只需要将探头置于管道内，进行便携式安装和维护。
4多普勒流量计的应用
多普勒流量计的主要应用领域是化工、石油、电力、水处理等工业应用，它可以测量气体和液体的流量，如水、油、蒸汽等，常用于管道流量测量。
此外，多普勒流量计还可以用于水质污染监测，检测水中的微量物质和杂质。
此外，它还可以用于安全及报警，帮助检测设备运行的异常情况，比如管道中泄漏的液体；它还可以用于环境保护，以预测和判断环境问题。
总之，多普勒流量计可以实时检测流量、温度、密度等量，在工业应用中十分常见。
多普勒流量计工作原理
多普勒流量计工作原理
多普勒流量计是一种常用的流量测量仪器，其主要原理是基于多普勒效应的测量原理。
它可以对运动流体的流速和流量进行测量，适用于各种流体，如水、油、气体等。
下面将主要介绍多普勒流量计的原理和实现方式。
多普勒流量计测量原理是超声波多普勒原理，多普勒流量计通过测量流体中的超声波频率变化，实现对流体速度和流量的测量。
多普勒流量计通常包含一个发射器和一个接收器，发射器会向流体中发射高频超声波，并且接收器可以接收回波信号。
在正常流动的情况下，声波在流体中传播的速度是恒定的，但是当存在流体速度差异时，超声波的频率就会发生变化，具体变化的大小与流体速度大小相关。
接收器接收到的超声波频率变化可以反映流体速率，据此可以计算出流体体积流量。
在实际测量中，多普勒流量计通常通过两种不同的方法实现测量。
一种是反射模式，也称为入射法，此时超声波的发射和接收在同一侧，流体中的弹性波由传感器发射，撞击到流体成为声波，再由同一传感器接收回波。
另一种是穿透模式，也称为非入射法，此时超声波在流体中穿过流体并在对侧的传感器上接收。
两种方法的选择取决于流体的类型和所需测量的具体参数等。
多普勒流量计使用说明书(单、便)
KAD 系列便携多普勒流量计~单声道在线多普勒流量计使 用 说 明 书（触摸屏）^MC量 制 00000251号目录…第一章概述----------------------------------2第二章性能参数------------------------------6第三章外形及安装尺寸------------------------6第四章传感器的安装--------------------------7第五章主机安装------------------------------10第六章按键与显示----------------------------11第七章功能/参数窗口详解---------------------12第八章一般故障及排除方法--------------------12、,；第一章概述1-1简要说明KAD系列在线超声多普勒流量计是一种根据多普勒方法进行测量的超声波流量计，它适用于测量含有大量杂质的液体和浆体。
既可以在管道外部测量液体的流量，也可以采用插入式传感器进行测量，用户可以根据现场条件选择传感器安装方式。
管外测量时无需对管道进行破损和改造。
安装和拆卸十分方便，为您省去了一笔可观的安装和拆卸费用，并且可使您的工艺不间断，这样也就将因仪表安装而造成停产的损失降到了最低。
但是管外安装时传感器必须定期维护。
而插入式测量稳定性可靠性更好，如果在条件允许情况下，采用插入式测量更为稳妥。
KAD在线超声多普勒流量计采用先进的单片机技术和超大规模集成电路，使其高度智能化，极大地提高了运行的稳定性，从而保证了仪表的精度和可靠性。
仪表的外壳采用进口全塑机箱，达到国际IP65的防护等级。
KAD在线超声多普勒流量计适用于城市污水处理厂、环保监测及矿山、油田、冶金、化工、炼油、造纸、食品等行业的城市排水、工业废水、生活污水、泥浆、纸浆、油水混合液等流量计量。
适用于钢铁、硬质塑料管等硬质管材，可以对多种管径和壁厚的管内含有悬浮固体颗粒或气泡的二相流体进行测量。
多普勒水流测速仪原理
多普勒水流测速仪原理Doppler water flow meters are devices used to measure the velocity of water in a river, stream, or pipe. 多普勒水流速测量仪是一种用于测量河流、小溪或管道中水流速度的设备。
This type of flow meter operates on the principle of the Doppler effect, which involves the shift in frequency of a wave as it interacts with a moving target. 这种流量计的工作原理是多普勒效应，它涉及波在与移动目标相互作用时的频率偏移。
By measuring this frequency shift, the Doppler flow meter is able to calculate the speed of the water. 通过测量这种频率变化，多普勒流速计能够计算水流速度。
One of the key components of a Doppler water flow meter is the transducer, which is responsible for emitting and receiving the ultrasound waves that are used to measure the water velocity. 多普勒水流速测量仪的关键部件之一是换能器，它负责发射和接收用于测量水速的超声波。
The transducer is typically placed at an angle to the direction of flow so that the ultrasound waves are able to intersect with the moving water at an optimal angle, allowing for accurate measurements. 换能器通常设置在与流动方向成一定角度，以便超声波能够与流动水以最佳角度相交，从而实现准确测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

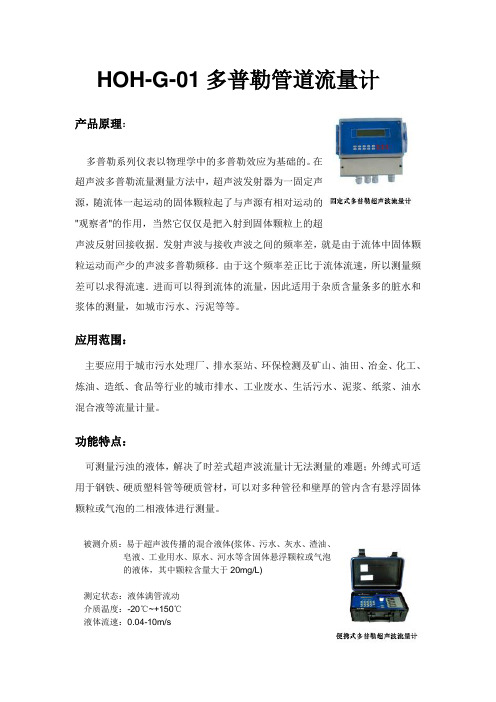

HOH-G-01多普勒管道流量计
产品原理：
多普勒系列仪表以物理学中的多普勒效应为基础的。
在
超声波多普勒流量测量方法中，超声波发射器为一固定声
源，随流体一起运动的固体颗粒起了与声源有相对运动的
"观察者"的作用，当然它仅仅是把入射到固体颗粒上的超
声波反射回接收据．发射声波与接收声波之间的频率差，就是由于流体中固体颗粒运动而产少的声波多普勒频移．由于这个频率差正比于流体流速，所以测量频差可以求得流速．进而可以得到流体的流量，因此适用于杂质含量条多的脏水和浆体的测量，如城市污水、污泥等等。
应用范围：
主要应用于城市污水处理厂、排水泵站、环保检测及矿山、油田、冶金、化工、炼油、造纸、食品等行业的城市排水、工业废水、生活污水、泥浆、纸浆、油水混合液等流量计量。
功能特点：
可测量污浊的液体，解决了时差式超声波流量计无法测量的难题；外缚式可适用于钢铁、硬质塑料管等硬质管材，可以对多种管径和壁厚的管内含有悬浮固体颗粒或气泡的二相液体进行测量。
被测介质：易于超声波传播的混合液体(浆体、污水、灰水、渣油、
皂液、工业用水、原水、河水等含固体悬浮颗粒或气泡
的液体，其中颗粒含量大于20mg/L)
测定状态：液体满管流动
介质温度：-20℃~+150℃
液体流速：0.04-10m/s
管道材料：钢、铸铁、玻璃钢、PVC等
测点要求：上游5D、下游3D(D为管道内径)，距泵出口30D
测量管径：DN25-DN6000mm
主要技术指标
主机：
显示：2*16LCD背光显示，可显示瞬时流量、瞬时速度、累积流量等
测量精度：2.0级(标定优于1.5级)
重复性：0.05%
键盘类型：触摸键盘
输出：4—20mA，负载小于600Ω
累计脉冲信号输出：光隔离，发射极，集电极开路输出
串行通讯：RS485或RS232、MODBUS、无线远传可选
供电电源：AC220(±20)V,50Hz或电池
掉电保护：自动保护，上电自动测量
环境温度：-10℃~+45℃
环境湿度：相对湿度小于85%
外型尺寸：275mm*203mm*118mm
仪表重量：小于4公斤
传感器：
安装方式：外缚式插入式
紧固方式：不锈钢带
信号电缆：75Ω同轴电缆
环境温度：常温传感器-20℃~+60℃
电缆长度：标准长度10m 特殊长度有20m、40m、60m、80m，最长200m。
