家具常见结构形式
木家具常见结构及连接方式
• (2) 裁口法嵌板：是在木框内侧开出搭口，用木螺钉或 圆钉将成型木条固定嵌板，使嵌板跟木框密切接合。这 种结构易于更换嵌板，常用于玻璃、镜子的安装。
• 裁口嵌板结构仍较繁琐，也可用成型木条将镜子直接嵌 在柜门上。如图所示。
嵌板方法
2 箱框件结构
• 2.1 箱框的概念与基本构件
•
箱框结构指用板材构成的框架结构。箱框用至少由3
单肩斜角切
双肩斜角闭口榫
双肩斜角开口榫
斜角开口贯通双榫
插入三角榫
图 斜角接合的基本方法
插入圆棒榫
1.3 框架中撑接合的基本方法
•
框架中撑接合的基本方法，主要有直角明
（暗）榫、直角纵向明（暗）榫，插入圆榫、
直角槽榫、直角双向开口榫、燕尾榫、对开十
字槽、分段直角榫对接等多种方法。如图所示。
直角不贯通单榫
块或3块以上的木板构成。箱框中间可设有若干块中板
（隔板、搁板）。
• 2.2 箱框角的接合方法
•
根据箱框接合后其周边板的端面是否外露，可分为直
角接合与斜角接合两种，如图8所示。
•
(1) 直角接合：其周边板的端面外露，欠美观，但接
合强度大，加工简便。为一般箱框常用的接合方法，其接
合的基本方法如图7所示。
• ② 箱框角接合为燕尾榫：论外观，全隐榫接合其榫端都 不露，最为美观；半隐榫接合有一面的榫端不外露，能 保证一面美观；明燕尾榫接合其榫端都露，最不美观。 为此，全隐燕尾榫多用于包脚前角的接合；半隐燕尾榫 可用于抽屉前角及其包脚后角的接合；明燕尾榫可用于 要求接合强度较大的箱框角接合；
• ③ 接合强度要求较大的箱框角接合，可采用斜 形多榫、直角多榫接合；如较大的包装箱、抽 屉后角的接合；
办公家具结构介绍
办公家具结构介绍
办公家具通常由多种不同的结构组成，下面是一些常见的办公家具结构介绍：
1. 框架结构：框架结构是办公家具的基本结构，通常由金属或木材制成。
它提供了稳定和可靠的支撑，确保家具的牢固性和耐用性。
2. 拼接结构：拼接结构是将不同部件通过连接件（如螺栓、螺母、销等）连接在一起形成整体。
这种结构常见于办公椅子、办公桌等家具中，能够方便拆卸和安装。
3. 折叠结构：折叠结构常见于会议桌、讲台等需要灵活移动和储存的家具。
它可以通过折叠或收缩的方式减少占地空间，并且易于搬运和存放。
4. 弹簧结构：弹簧结构通常应用于办公椅子和沙发等座椅类家具中。
它能够提供舒适的支撑和弹性，使用户在长时间使用时感到舒适和放松。
5. 轨道结构：轨道结构常用于办公柜、文件柜等家具
中。
它通过滑轨和导向件的设计，实现了柜门或抽屉的平稳推拉，并且能够方便快捷地存放和取出物品。
这些结构形式可以根据不同的办公家具类型和功能进行组合和调整，以满足用户的需求和使用习惯。
4框式家具设计
2.木框的斜角结合： 斜角结合：是将相结合的两根方材端部
榫肩削成45°的斜面后，再进行结合。 特点：与直角结合相比，强度较小，加
工较为复杂。 用途；用于绘图板、镜框及柜门上
种类：① 双肩斜角贯通榫： ② 双肩斜角不贯通榫： ③ 插入圆榫： ④ 单肩斜角榫： ⑤ 插入明榫或暗榫：
64
65
（二）木框的中部结合： ①丁字钳形榫结合：强度大，适于衣柜、写 字台处。 ②对开十字搭接法：门扇、窗扇中撑及方格 空心板内部撑条。 ③贯通或不贯通的燕尾榫结合：可避免直角 榫结合中纵向方材易被拉开的缺点，适用于空 心板内框的中撑结合。 ④直角贯通加楔结合：保证结合紧密。 除了采用以上的榫结合方法外，还可采用蚂 蝗钉等结合。
25
26
常见榫结合的结合尺寸：
27
28
29
家具的榫结合的尺寸根据榫结合的基本尺寸表来确定。
榫 结 合 的 设 计 尺 寸 ：
30
31
32
33
34
35
方框中撑开口燕尾榫
36பைடு நூலகம்
37
第二节 圆榫结合的技术要求
一、圆榫结合概述 圆榫是断面形状为圆形的一种插入榫， 是现在较为常见的一种插入榫。 用途：定位（端部连接时）时还需与 专用连接件结合使用，表面无沟纹。 板件间的结合（结构件）：不用再 与其它连接件结合
38
优点：1.可获得较高的结合强度； 2. 节约木材； 3.简化生产工艺； 4. 提高劳动生产率
39
圆榫结合的技术要求： 1.圆榫的用材及其含水率要求： 用材：比重大，无节疤，无腐朽，纹理通直 常用树种：青冈栎、柞木、水曲柳等硬材。 含水率要求：圆榫要保持干燥。 当用于刨花板家具结合时，圆榫的含水率应 比刨花板的含水率低2%~3%。 常用规格：直径：6；8；10；（单位：mm)

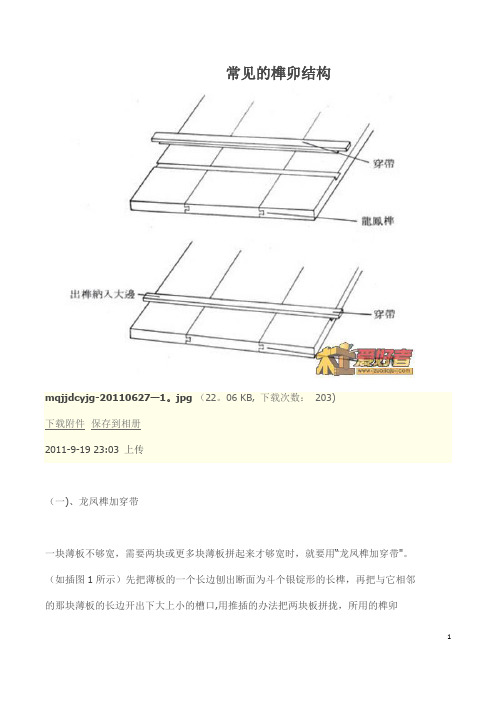

常见的榫卯结构
常见的榫卯结构mqjjdcyjg-20110627—1。
jpg（22。
06 KB, 下载次数：203)下载附件保存到相册2011-9-19 23:03 上传（一)、龙凤榫加穿带一块薄板不够宽，需要两块或更多块薄板拼起来才够宽时，就要用“龙凤榫加穿带"。
（如插图1所示）先把薄板的一个长边刨出断面为斗个银锭形的长榫，再把与它相邻的那块薄板的长边开出下大上小的槽口,用推插的办法把两块板拼拢，所用的榫卯叫“龙凤榫”。
这样可以加大榫卯的胶合面，防止拼缝上下翘错,并不使拼板从横的方各拉开。
薄板依上法一一拼完，用胶粘牢后,横贯背面,开一下大上小的槽口,名叫“带口”；穿嵌一面做一梯形的长榫的木条，名叫“穿带".带口及穿带的梯形长榫都一端稍窄，一端稍宽.长榫由宽处推向窄处,这样才能窗紧.穿带两端出头，留做榫子.穿带根数视拼板的长度而定,一般每隔40cm穿一根。
最后在拼板的四周刨出榫舌，名叫“边簧”，以便装入木框里口的槽口内。
（二)、攒边打槽装板上述用“龙凤榫加穿带”拼成的木板是为了装入攒边的木框而准备的。
木框四根，两根长而出榫的叫“大边”，两根短而凿眼的叫“抹头”.在木框的里口打好槽，以便容纳木板边簧。
穿带出头部分则插入大边上的卯眼内。
把木板装入木框的做法叫“攒边打槽装板”；把薄板装入木框，使薄板能厚板使用,同时能把色暗无纹的木材断面完全隐藏起来，外露的都是美丽的木纹，所以是一种合理、美观而又节省的做法。
传统家具的桌案面，柜门、柜帮、柜背等大都用此方法做成. 说品天地：“趱边打槽装板”此种木工的造法，远在西周的青铜器上已反映出来了，它是木材使用的一项成功的创造。
长期以来，此法在家具中广泛使用，如凳椅面、桌案面、柜门柜帮以及不同部位上使用的条环板等等,举不胜举。
趱边打槽装板的优点是首先在将板心装纳在四根边框之中,是薄板能当厚板用。
木板因气候变化难免胀缩，尤以横向的胀缩最为显著。
木板装入四框,并不完全挤压，尤其在冬季制造的家具，更须为木板的膨胀留余地。
简述明式家具中的榫卯结构的类型
简述明式家具中的榫卯结构的类型
明式家具中的榫卯结构有以下几种类型：
1. 卯榫结构：指一种将凸面部分叫作卯，凹面部分叫作榫的构造形式。
卯榫结构用于连接两个相互垂直的构件，如连接椅腿和椅面板、桌脚和桌面等。
2. 榫卯结构：指一种将凸面部分叫作榫，凹面部分叫作卯的构造形式。
榫卯结构常用于连接两个相互平行的构件，如连接柜体的侧板和底板、上下框架等。
3. 卯卯结构：指两个相互垂直的构件中均使用卯的结构连接方式。
卯卯结构常用于连接方桌的桌腿和横档，也可以用于连接桌腿和椅板。
4. 榫榫结构：指两个相互平行的构件中均使用榫的结构连接方式。
榫榫结构常用于连接柜体的顶板和侧板、底板和侧板等。
总之，明式家具中的榫卯结构通过凸凹相互配合的方式，实现了构件之间的牢固连接，使家具更加稳固耐用，并且美观大方。
常见结构及连接方式概述
插入三角榫 图 斜角接合的基本方法
插入
常见结构及连接方式概述(PPT131页) 常见结构及连接方式概述(PPT131页)
常见结构及连接方式概述(PPT131页) 常见结构及连接方式概述(PPT131页)
常见结构及连接方式概述(PPT131页)
1.3 框架中撑接合的基本方法
开
常见结构及连接方式概述(PPT131页)
常见结构及连接方式概述(PPT131页) 常见结构及连接方式概述(PPT131页)
常见结构及连接方式概述(PPT131页) 常见结构及连接方式概述(PPT131页)
常见结构及连接方式概述(PPT131页)
（2）斜角接合的基本方法
斜角接合的概念：是指框架接合后，其立边 与帽头的端面都不外露。其特点是外表美观， 但接合强度较低。
法。
（1) 槽榫法嵌板： 是在木框立边与帽头的内侧 开出槽沟，在装配框架的同时将嵌板放入一次性 装配好。其结构特点不能拆更换嵌板。图中的为 槽榫法嵌板，三种形式的不同之处在于木框内侧 及嵌板周边所铣型面不同，这三种结构在更换嵌 板时都需将木框拆散。a结构能使嵌板盖住嵌槽， 防止灰尘进入嵌槽内。
(2) 裁口法嵌板：是在木框内侧开出搭口，用 木螺钉或圆钉将成型木条固定嵌板，使嵌板跟 木框密切接合。这种结构易于更换嵌板，常用 于玻璃、镜子的安装。
插入圆棒榫接 榫接
大格肩榫
开口燕尾
小格肩榫
大格肩榫
全格肩穿鼻榫
半格肩穿鼻榫
夹头榫、插肩榫
楔钉榫
霸王枨
1.4 框架嵌板结构
1.4.1 嵌板的概念 在框架内嵌入实木板、人造板、玻璃、镜子
等，统称为木框嵌板。 1.4.2 嵌板的方法 木框嵌板有槽榫嵌板和裁口嵌板两种基本方
2章实木家具结合、基本部件、典型部件及其连接、板式结构
第二章
家具结构
4、圆榫的接合要求
（1）圆榫的孔深
当圆榫垂直于板面用于连接或定位时，其打入 板面的孔深一般定为板件厚度的0.75倍，如下 式表示
h1=0.75B 式中： h1—为垂直于板面孔深 B—为板厚
当圆榫平行于板面用于连接或定位时，其打 入板面的孔深一般由下式确定：
h2=L-[ h1-（1.0--3）]
（ 2） 插 入 榫 不带沟纹的圆榫 （圆榫） 斜纹 带沟纹的圆榫 网纹 直纹
3、各类榫的定义及特点
（1）、插入榫和整体榫
整体榫：整体榫的榫头是直接在工件 上加工而成的。
采用整体榫接合的零部件，接合强 度较高，但不能用于连接刨花板、中 密度纤维板的零部件等，与圆榫比较， 木材的浪费较大。典型的整体榫如直 角榫、燕尾榫、椭圆榫和指形榫等。
式中： h2—为平行于板面孔深 h1—为垂直于板面孔深 L—圆榫的榫长
（2）圆榫的配合公差 A、径向配合公差
当采用光棒圆榫用于定位时，可以采用间隙配 合，其间隙为 0.1 — 0.2mm 。当采用带沟纹圆榫 用于连接时可以采用过盈配合，其过盈量为 0 — 0.2mm。
B、轴向配合
为了保证零部件间的接合严密，并有足够的接 合强度，轴向应留有一定的间隙，其间隙量一 般为1—1.5mm。即有公式推导为： L-（ h1+ h2）=1.0--3
▲
第二章
第一节 第二节 第三节 第四节 第五节
家具结构
家具制作材料——木质材料 实木家具的接合 实木家具基本部件 实木家具典型部件及其连接 板式家具的结构
第一节
家具制作材料——木质材料
3、木材优点：
⑴、质量轻强度高
⑵、易加工
⑶声电热传导性小
木质家具结构及结构设计
家具结构设计
3.3.1.2 空芯板件结构
空芯板内部为框架结构，框架中间可为空芯结构也可填充各种材料，两 面包镶薄板材而成，这类板件重量轻、形状稳定、但加工工艺较复杂。
3.3.1.3 板件封边结构
板件侧面封边处理，是防止边缘剥落并美化外观的重要措施。特别是刨 花板等人造板更应作封边处理，以掩盖内芯料。封边处理一般用于门板、面 板、旁板、顶、底板及屉面板等。封边多用薄木、薄板，也有用塑料和金属 作封边材的。封边处理是现代板式家具不可缺少的工序，过去的手工操作将 逐渐被高效的封边机所替代。
3.3.1 板式构件结构 板式构件有实芯板件、空芯板件两大类，板式结构中常用的是实芯板件。
3.3.1.1 实芯板件结构 实芯板件有实木拼板、人造板板件等，目前常用的为后一种。人造板
板件是使用各种较厚的人造板直接加工成一定规格，经饰面处理后制造而 成，这类板件易于加工、便于机械化生产、很适合板式结构，但重量较重 。常用于制造板件的人造板品种规格有：１５mm、１８mm厚中密度纤维 板；１６mm刨花板；１６mm、１８mm厚细木工板，从及三聚氰胺浸渍纸 饰面刨花板（中密度纤维板）等，其饰面处理的方法主要有涂料饰面、薄 木饰面、装饰纸饰面、防火板饰面、塑料薄膜饰面等。
家具结构设计
3.1.1 木家具的常见接合方式
（1）榫接合 （2）胶接合 （3）钉及木螺钉接合 （4）连接件接合
家具结构设计
3.2 框式家具结构设计
框式结构是中国传统家具的典型结构类型，它有如下特征： ①零部件接合大都为榫接合，辅以胶、钉等其它接合方式。 ②框架系主要承重和受力部件，形成框架的零件及其它受力零件一般采用实木 制造。 ③结构牢固可靠，形式固定、大都不可拆装。 ④生产工艺复杂，难于实现零件先装饰再装配的生产工艺，也不便于实现自动 化生产。
中国古典家具常见的几种榫卯结构(附图)
中国古典家具常见的几种榫卯结构中国古典家具发展到了明清之际，除部分民间家具外，大部分宫家具及城市高档家具均采用了南洋的硬质木料，外表经水磨汤蜡处理，非常华美。
而内部则处理成半榫、闷钉、抄手榫等形式，保存外观的纹理齐整、线条顺畅。
圈口穿销是一种比较少见的结构，做工十分讲究，明代黄花梨万历柜及圈椅上应用，可作鉴定断代的依据。
半榫破头楔破头楔用在半榫之内，易入难出。
破头楔一旦在半眼的卯里撑开后，榫头将很难再退出，是一种没有可逆性的独特而坚固的结构，最适宜用在像抽屉桌桌面下的矮老等悬垂而负重的部件上。
这种作法不常使用，因为它没法修复，被称为“绝户活”。
中国古典家具结构方法──挤楔楔是一种-头宽厚，一头窄薄的三角型木片，将其打入榫卯之间，使二者结合严密，榫卯结合时，榫的尺寸要小于眼，二者之间的缝隙则须由挤楔备严，以使之坚固。
挤楔兼有调整部件相关位置的作用。
明式官帽椅上的管门钉苏式家具通身无一处透榫，也不施胶，只是在几个关键部位用几枚竹钉来固定。
这种竹钉俗称“管门钉”，取自古代管城门的兵士“管门丁”之意。
如图中所示，搭脑与扶手上的四颗竹钉其实起到了固定全身的作用走马销“走马”源于古建术语“走马板”，是活动自由的意思。
走马销是栽销的一种，即在两顺材之间，用燕尾状栽销连接，其巧妙的结构，可使二都既紧密结合，又可拆卸自如，所以又名“仙人脱靴”。
是罗汉床围板、太师椅扶手上最常见的方便用销。
穿销穿销是在栽销的基础上延长其一端，使其贯穿于牙板的内铡，一般穿销通常有梯形的角度，边沿有燕尾形的榫口，可在增强部件强度的同时，管束其干缩湿涨的方向，使二木永远贴紧。
栽销是在两顺向木材之间凿眼垂直栽上的薄方木片，以联结固定二者间的位置。
如在桌面心板之间，床牙板与大边之间等等。
半粘牙板用钉常见有清初精美的吴式家具，通身无一处透榫，也不施胶。
只是在几个关键部位用三两枚钉来固定。
历经数百年后仍完好如初。
家具结构有哪些 家具的类型
家具结构有哪些家具的类型家居结构有哪些一、板式家具板式家具是用不同规格的板材，通过胶粘结或五金构件连接而成的家具。
这里的板材多为细木板和人造板，其板材具有结构承重和围护分隔的作用。
板式家具的特点是结构简单、节约酒店装修设计材料、组合灵活、外观简洁、造型新颖、富有时代感，而且节约木材，便于自动化、机械化的生产。
板式卧室家具二、框架家具框架家具——是指家具的承重部分是一个框架，在框架中间镶板或在框架的外面附面板的家具结构形式，在酒店装修设计中通常传统家具大多属于框架式家具。
框架家具具有坚固耐用的特性，常用于柜、箱、桌、床等家具。
但这种家具用料多，又难适应于大工业的生产，故在现代家具制作中正逐步为其他结构形式的家具所代替。
三、拆装家具从结构设计上提供了更简便的拆装机会，并按照便于运输的原则可拆后放在箱内携带的家具。
拆装家具摒弃了传统做法，部件之间靠金属连接器、塑料连接器、螺栓式木螺钉连接，必要的地方还有木质圆销定位，部件间可以多次拆开和安装，而且家具表面油漆也可用机械化喷制，所有这些均为生产、运输、装配、携带、储藏提供了极大的方便。
它的缺点是坚固程度略低，需要制造连接器件。
四、折叠家具这是一种具有灵活性的家具，这种家具可使用时打开，不用时收拢。
其特点是轻巧、灵活、体积小、占地少，便于存放、运输。
折叠式家具主要用于面积较小或具有多种使用功能的场所。
折叠家具图五、支架家具支架家具在酒店装修设计中应用得比较多。
是指由承力的支架部分以及置物的柜橱或隔板构成的家具。
支架通常由金属或木料、塑料等制作，其特点是结构简洁、制作简便、灵活多变、重量轻巧，且不占或少占地面面积。
多用于大厅、客房、厨房等地来储存酒具、茶具、书籍和陈列小摆设。
六、充气家具充气家具——是指以密封性能好的酒店装修设计材料灌充气体，并按一定的使用要求制作而成的家具。
其特点是重量轻、用材少、给人以透明、新颖的印象，目前还只限于床、椅、沙发等几种。
与传统家具相比，充气家具的主体是一个不漏气的胶囊，需要进一步研究解决的是如何防止火烧、针刺和快速修补等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 2.2 箱框角的接合方法 • 根据箱框接合后其周边板的端面是否外露，可分为直
角接合与斜角接合两种，如图8所示。 • (1) 直角接合：其周边板的端面外露，欠美观，但接
合强度大，加工简便。为一般箱框常用的接合方法，其接 合的基本方法如图7所示。
大格肩榫
PPT学习交流
27
全格肩穿鼻榫
半格肩穿鼻榫
PPT学习交流
28
PPT学习交流
29
夹头榫、插肩榫
PPT学习交流
30
PPT学习交流
31
PPT学习交流
32
楔钉榫
PPT学习交流
33
PPT学习交流
34
PPT学习交流
35
PPT学习交流
36
PPT学习交流
37
霸王枨
PPT学习交流
Hale Waihona Puke 38PPT学习交流
PPT学习交流
45
•
图 箱框直角接合的基本方法
1.直角开口多榫 2.斜形开口多榫 3.明燕尾榫 4.半隐
燕尾榫 5.插入圆榫 6.插入木条 7.嵌木条 8. 螺钉
PPT学习交流
46
(2) 斜角接合的基本方法
• 箱框斜角接合的概念：是指其周边板的端面均不
外露，较美观，但强度略低。主要用于外观要求较高
第六章：木家具常见结构及连接 方式
PPT学习交流
1
学习重点与难点
• 1、框架件结构的常见木榫结构类型 • 2、实木拼板结构类型 • 3、弯曲件结构类型 • 4、32毫米系统 • 5、板式家具常见五金连接件的分类
PPT学习交流
2
第六章：木家具常见结构及连 接方式
• 第一节：实木家具结构与连接方式 • 第二节：板式家具结构与连接方式
• 连接件接合
直角闭口不贯通榫
开口燕尾榫
PPT学习交流
13
PPT学习交流
14
PPT学习交流
15
（2）斜角接合的基本方法
• 斜角接合的概念：是指框架接合后，其立边与帽头的 端面都不外露。其特点是外表美观，但接合强度较低。
• 斜角接合的基本方法主要有： 双肩斜角暗榫接合、双肩斜角交叉暗榫接合，双肩斜 角开口榫（单、双）接合，单肩斜角明（暗）榫接合， 插入暗榫接合，插入明榫接合，插入圆榫接合。如图。
PPT学习交流
6
•
图1 木框结构
1.木框 2.嵌板 3.帽头 4.立边 5.横撑 6.立撑
PPT学习交流
7
1.2 框架角的接合方式
• 根据框架立边与帽头的端面是否外露，可分为直角接合、斜角接合 两种。分别介绍如下：
（1）直角接合的基本方法
直角接合的概念：是指框架接合后，其立边或帽头的端面外露，其特 点接合强度较高，但外形欠美观。
39
PPT学习交流
40
PPT学习交流
41
1.4 框架嵌板结构
• 1.4.1 嵌板的概念 • 在框架内嵌入实木板、人造板、玻璃、镜子等，
统称为木框嵌板。 • 1.4.2 嵌板的方法 • 木框嵌板有槽榫嵌板和裁口嵌板两种基本方法。
PPT学习交流
42
• （1) 槽榫法嵌板： 是在木框立边与帽头的内侧开出槽沟， 在装配框架的同时将嵌板放入一次性装配好。其结构特点 不能拆更换嵌板。图6中的a、b、c为槽榫法嵌板，三种形 式的不同之处在于木框内侧及嵌板周边所铣型面不同，这 三种结构在更换嵌板时都需将木框拆散。a结构能使嵌板盖 住嵌槽，防止灰尘进入嵌槽内。
的箱框接合。基本方法如图8所示。
全隐燕尾榫接合：接合强度较前两者低，承受
板材的纵向拉力大于斜开口多榫。且外表美观。多
用于箱子、包脚的前角接合。
槽榫接合：开横槽的板的端部易崩裂，强度较
低，适用于硬阔叶材箱框接合。可做抽屉的角接合
及包脚的后角接合。
PPT学习交流
47
图 箱框斜角接合的基本方法
1.全隐燕尾榫 2. 槽榫 3. 插入木条（斜角）4. 塞角
PPT学习交流
3
第六章：木家具常见结构及连接方式
• 在本章将要研究家具各种部件的内在结构与家具 的装配结构，是家具结构设计的基础理论。内容 较多、较复杂，需密切联系实际，边学习，边设 计，方能融会贯通。为此，希同学们抽出课余时 间进行各类家具的结构设计，以很好地掌握、运 用家具结构设计的基础理论。
PPT学习交流
4
一、实木家具结构类型
• 1 框架件结构 • 2 箱框件结构 • 3 板式部件结构 • 4 弯曲件结构 • 5 脚架结构
PPT学习交流
5
1、 框架件结构
• 1.1 框架的概念与基本构件 • 框架是框式家具的基本结构件，也是框式家具
的受力构件，框式家具均由一系列的框架构成。有 的框架中间嵌有各种板件，有的框架嵌有玻璃或镜 子。最简单的框架就是仅由两根立边与两根帽头， 用榫接合而成。常见的实木桌、椅、凳等的脚架则 是较复杂的框架结构，立体框架结构。图1为框架 的基本结构，是由立边、帽头、及若干根立撑与横 撑构成。
PPT学习交流
43
• (2) 裁口法嵌板：是在木框内侧开出搭口，用木螺钉或 圆钉将成型木条固定嵌板，使嵌板跟木框密切接合。这 种结构易于更换嵌板，常用于玻璃、镜子的安装。
• 裁口嵌板结构仍较繁琐，也可用成型木条将镜子直接嵌 在柜门上。如图所示。
嵌板方法
PPT学习交流
44
2 箱框件结构
• 2.1 箱框的概念与基本构件
字槽、分段直角榫对接等多种方法。如图所示。
PPT学习交流
20
直角不贯通单榫
闭口燕尾榫
斜口燕尾榫
带企口直角明榫接合
对开十字槽接合
PPT学习交流
直角暗榫十字对接
21
PPT学习交流
22
PPT学习交流
23
PPT学习交流
24
• 插入圆棒榫接
大格肩榫
开口燕尾榫接
PPT学习交流
25
PPT学习交流
26
小格肩榫
PPT学习交流
16
单肩斜角切
双肩斜角闭口榫
双肩斜角开口榫
斜角开口贯通双榫
插入三角榫
插入圆棒榫
图 斜角接合的基本方法
PPT学习交流
17
PPT学习交流
18
PPT学习交流
19
1.3 框架中撑接合的基本方法
•
框架中撑接合的基本方法，主要有直角明
（暗）榫、直角纵向明（暗）榫，插入圆榫、
直角槽榫、直角双向开口榫、燕尾榫、对开十
常用的接合方法有：
直角开口贯通单（双）榫接合
直角开口不贯通单（双）榫接合
PPT学习交流
8
（1）直角接合的基本方法
• 直角闭口不贯通单（双）榫接合
•插入圆棒榫
PPT学习交流
9
PPT学习交流
10
（1）直角接合的基本方法
• 直角半开口贯通单榫
直角半开口不贯通单榫
PPT学习交流
11
PPT学习交流
12
