建筑物设计施工中三级防雷的问题
一级、二级、三级防雷有什么不一样
一级、二级、三级防雷有什么不一样前言：随着社会的发展，无论是人身安全还是建筑物的安全都是社会关注的问题，因此防雷知识必不可缺。
那么你知道防雷分哪几个等级吗，不同的建筑物的防雷等级与设计要求有哪些吗？一、防雷等级第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、人工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
二、具有0区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大坡坏和人身伤亡者。
第二类防雷建筑物：一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
四、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
五、具有1区爆危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
六、具有2区或11区爆炸危险环境的建筑物。
七、工业企业内有爆炸危险的露天钢质封闭气罐。
八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
九、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。
第三类防雷建筑物：一、省级重点文物保护的建筑物及省级档案馆。
二、预计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a的部、省级办公建筑物及其重要或人员密集的公共建筑物。
三、预计雷击次数大于或等于0.06次/a，且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物。
四、预计雷击次数大于或等于0.06次/a的一般性工业建筑物。
五、根据雷击后对工业生产的影响及产生的后果，并结合当地气象、地形、地质及周围环境等因素，确定需要防雷的21区、22区、23区火灾危险环境。
建筑物防雷的SPD三级防护设计

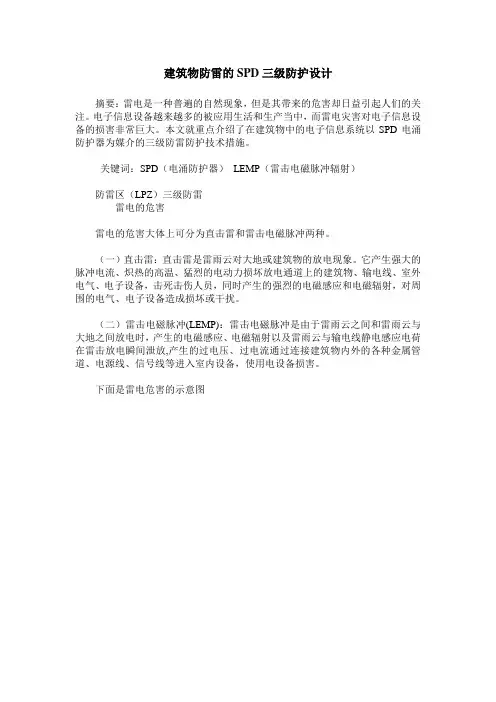

建筑物防雷的SPD三级防护设计摘要：雷电是一种普遍的自然现象，但是其带来的危害却日益引起人们的关注。
电子信息设备越来越多的被应用生活和生产当中，而雷电灾害对电子信息设备的损害非常巨大。
本文就重点介绍了在建筑物中的电子信息系统以SPD电涌防护器为媒介的三级防雷防护技术措施。
关键词：SPD（电涌防护器）LEMP（雷击电磁脉冲辐射）防雷区（LPZ）三级防雷雷电的危害雷电的危害大体上可分为直击雷和雷击电磁脉冲两种。
（一）直击雷：直击雷是雷雨云对大地或建筑物的放电现象。
它产生强大的脉冲电流、炽热的高温、猛烈的电动力损坏放电通道上的建筑物、输电线、室外电气、电子设备，击死击伤人员，同时产生的强烈的电磁感应和电磁辐射，对周围的电气、电子设备造成损坏或干扰。
（二）雷击电磁脉冲(LEMP)：雷击电磁脉冲是由于雷雨云之间和雷雨云与大地之间放电时，产生的电磁感应、电磁辐射以及雷雨云与输电线静电感应电荷在雷击放电瞬间泄放,产生的过电压、过电流通过连接建筑物内外的各种金属管道、电源线、信号线等进入室内设备，使用电设备损害。
下面是雷电危害的示意图图1 雷电危害示意图对直击雷的防护主要采用避雷针、避雷带、引下线及接地体等传统的外部避雷装置。
对雷击电磁脉冲的防护主要通过以下几个方面进行：1、屏蔽- 每一次屏蔽都会减小LEMP （LPZ0>LPZ1>LPZ2...) 2 、合理综合布线- 减小感应环路面积，或增加线路屏蔽来减小LEMP。
3 、SPD等电位连接（安装防雷器针对不同的线路安装不同的SPD）消除LEMP对设备的影响我重点介绍采用SPD三级防护的设计要点。
二、防雷分区·LPZ 0A - 易造受直接雷击，因而可能必须传导全部的雷电流。
LEMP*无衰减（例如大楼外部，而且不在避雷针保护范围内的部分）。
·LPZ 0B - 不易造受直接雷击，但LEMP* 无衰减（例如大楼外部，但在避雷针保护范围以内的部分）。
三级防雷的意义及组合建筑防雷设计
放。
或雷 电流侵人 ， Ｌ Ｍ 把 Ｅ Ｐ产生的影响 叫感应雷或雷 电电磁脉冲干扰。雷电流和 Ｌ Ｍ 是产生危害的根 ＥＰ
本原 因 。
同样 ， 经过 了第二级防雷器的传输线路也会感 应雷击 电磁脉冲辐射 Ｌ Ｍ ， Ｅ Ｐ 当线路足够长时感应
及区内感应雷击的防护设备， 对于前级发生较大雷
击能量吸收时 ， 会有一部分对设备或第三级防雷器 而言仍然是相 当巨大的能量会传导过来 ， 需要第二
级防雷器进一步吸收。同时， 经过 了第一级 防雷器
的传输线路也会感应雷击电磁脉 冲辐射 Ｌ Ｍ ， Ｅ Ｐ当 线路足够长时（ 超过 １ 感应雷的能量就变 的足 ５ｍ）
第三级防雷 ： 最终保护设备的手段 ， 将残余浪涌 电压的值降低到 ｌｋ Ｖ以内， 使浪涌的能量不致损坏 设备（ 防感应雷） 。 根据被保护设备 的耐压等级， 可以采用两级保
护， 三级 、 四级甚至更多级的保护。 由于雷击的能量是非常巨大的， 需要通过分级
筑物时的防雷措施是按各类建筑所 占面积进行划分
的。 （ 下转 第 ７ ｌ页）
维普资讯
第 ６期
陈 玮， 铝用阳极焙烧 系 等： 统的自 动控制
７ ｌ
系统仅仅是 ＰＰ调节 ， Ｉ 负压调节完全是人工根据现 场被动调节， 不稳定。因此应有专门的围绕焙烧工 艺， 特别是生 阳极配 比在不 同时期 、 同厂家生产 不 的、 不同挥发点的曲线而开展 的工艺变量与被变量 间一系列逻辑与函数关系计算 ， 软件开发时应有 了 解工艺的专家配合共 同完成。
中图分类号 ：
１ 引言
雷电是一种大气物理现象， 源于大气 的放电与 雷云和雷云之间放 电， 目前尚没有办法消除和阻止 雷击放电。雷云对地的闪击产生的危害最大。 次雷击事件主要物理表征是雷电流和伴随雷
建筑工程雨季施工防雷安全措施
建筑工程雨季施工防雷安全措施在建筑工程施工过程中，雨季是一种常见的天气条件。
然而，雨季也带来了雷电活动频繁的天气，给建筑工程施工带来了一定的安全隐患。
为了保障施工人员的生命安全和工程质量，施工单位需要采取一系列的防雷安全措施。
本文将介绍几种常见的建筑工程雨季施工防雷安全措施。
首先，在施工现场周围建立一个完善的防雷系统是非常重要的。
这个系统应包括避雷针、避雷带、接地装置以及避雷网等。
避雷针应设置在施工现场的高处，以便更好地吸引和抵御雷电的侵袭。
避雷带应设置在施工围墙周围，将来自地面或空中的雷电引入到接地塔上，以保持施工场地的带电状态最低。
接地装置则是将雷电引入地下，避免对施工人员和设备的威胁。
避雷网则是由导电材料制成，安装在施工现场周围，起到将雷电导向地下的作用。
其次，施工场地的临时设施也需要进行防雷处理。
临时设施包括建筑工棚、临时办公室、食堂等，这些设施一般都是建立在露天场地上。
在雨季，建筑工棚等设施容易成为雷电的靶子，因此需要进行防雷处理。
可以采用接地装置将雷电引入地下，或者在设施周围安装避雷针等防雷设备，以提供保护。
第三，建筑工程施工过程中的塔吊、起重机等大型机械设备也需要进行防雷处理。
这些设备的高度和金属结构容易引起雷电的吸引，因此需要采取一系列的防雷措施，如设置避雷针、接地装置等。
除了上述的防雷措施外，建筑工程施工期间，还有其他一些重要的注意事项。
首先，施工人员应定期关注天气预报，了解雨季的天气情况。
如果即将有雷电活动，应及时暂停施工，将施工现场人员安全撤离。
其次，施工现场应设置明显的警示标志，提醒施工人员注意雷电安全。
同时，施工人员需要定期检查防雷设备的工作情况，确保其正常运行。
总结起来，建筑工程雨季施工防雷安全措施是非常重要的。
通过建立完善的防雷系统、对临时设施进行防雷处理以及对机械设备进行防雷措施，可以有效避免雷电对施工人员和设备的威胁。
同时，施工人员需要关注天气预报，及时采取暂停施工的措施，确保施工安全。
一级、二级、三级防雷的区别

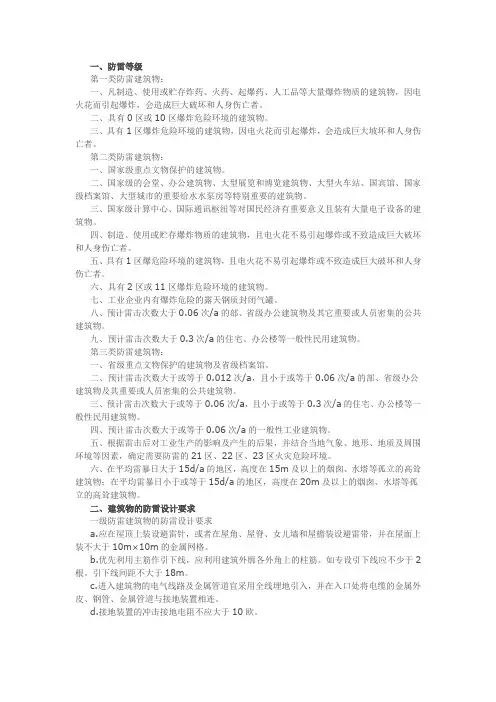

一、防雷等级第一类防雷建筑物：一、凡制造、使用或贮存炸药、火药、起爆药、人工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。
二、具有0区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物，因电火花而引起爆炸，会造成巨大坡坏和人身伤亡者。
第二类防雷建筑物：一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子设备的建筑物。
四、制造、使用或贮存爆炸物质的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
五、具有1区爆危险环境的建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
六、具有2区或11区爆炸危险环境的建筑物。
七、工业企业内有爆炸危险的露天钢质封闭气罐。
八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
九、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。
第三类防雷建筑物：一、省级重点文物保护的建筑物及省级档案馆。
二、预计雷击次数大于或等于0.012次/a，且小于或等于0.06次/a的部、省级办公建筑物及其重要或人员密集的公共建筑物。
三、预计雷击次数大于或等于0.06次/a，且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物。
四、预计雷击次数大于或等于0.06次/a的一般性工业建筑物。
五、根据雷击后对工业生产的影响及产生的后果，并结合当地气象、地形、地质及周围环境等因素，确定需要防雷的21区、22区、23区火灾危险环境。
六、在平均雷暴日大于15d/a的地区，高度在15m及以上的烟囱、水塔等孤立的高耸建筑物；在平均雷暴日小于或等于15d/a的地区，高度在20m及以上的烟囱、水塔等孤立的高耸建筑物。
二、建筑物的防雷设计要求一级防雷建筑物的防雷设计要求a.应在屋顶上装设避雷针，或者在屋角、屋脊、女儿墙和屋檐装设避雷带，并在屋面上装不大于10m×10m的金属网格。
建筑防雷有三级
建筑防雷有三级。
一、国家有关规范对住宅建筑物防雷的分类国家标准《建筑物防雷设计规范》GB50057－94 2000年版 以下简称国标 对有关住宅建筑防雷分类如下：第2.0.3条遇下列情况之一时，应划分为第二类防雷建筑物：八.预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
九.预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。
第2.0.4条遇下列情况之一时，应划分为第三类防雷建筑物：二、预计雷击次数大于0.012次/a，且小于或等于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。
三、预计雷击次数大于0.06次/a，且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物。
以上条文均已载入《工程建设标准强制性条文》 房屋建筑部分 ，必须严格执行。
二、行业标准有关规范对住宅建筑物防雷的分类建设部推荐性行业标准《民用建筑电气设计规范》JGJ/T16－92 以下简称部标 对有关住宅建筑防雷分类如下：12.2.1一级防雷的建筑物12.2.1.3高度超过100m的建筑物。
12.2.2二级防雷的建筑物12.2.2.319层及以上的住宅建筑和高度超过50m的其他民用建筑物。
12.2.3三级防雷的建筑物12.2.3.1当年计算雷击次数大于或等于0.05时 见附录D.2 ，或通过调查确认需要防雷的建筑物。
12.2.3.2建筑群中最高或位于建筑群边缘高度超过20m的建筑物。
12.2.3.4历史上雷害事故严重地区或雷害事故较多地区的较重要建筑物。
12.2.4在确定建筑物防雷分级时，除按上述规定外，在雷电活动频繁地区或强雷区可适当提高建筑物的防雷等级。
三、住宅建筑物防雷的分类方法通过以上有关规范的介绍，我们可以看出，国标与部标对住宅建筑物的防雷等级的划分是不同的，国标是按建筑物的重要性、使用性质、预计雷击次数等，来确定建筑物的防雷等级。
住宅不存在第一类防雷建筑物，一般可分为第二类防雷和第三类防雷建筑物。
三级防雷要求
三级防雷要求三级防雷要求什么是三级防雷？三级防雷是指针对建筑、设备和电子设备等在雷暴天气下遭受雷击威胁的防护措施。
通过提供多层次的防护，保护建筑物、设备和人员免受雷击的危害。
防雷要求三级防雷主要包括以下方面的要求：1.建筑物的防雷要求–建筑物应设置避雷针或避雷网，以引导雷电迅速而安全地释放到地面。
–建筑物的金属构件应采用导电性良好的材料，以便将雷电迅速导入地下。
–电缆、照明设备等应采取防雷措施，如设置避雷器、接地装置等。
2.设备的防雷要求–暴露在户外的设备应设置避雷装置，以减少雷击威胁。
–设备内部电缆应采取防雷措施，包括设置避雷器、导线绝缘等。
–设备应配备可靠的接地装置，以在雷击时迅速将雷电引入地下。
3.电子设备的防雷要求–电子设备应配备各级防雷器，以抵御雷击对设备的损害。
–电子设备的信号线路应采取防雷措施，如设置防雷器、信号线绝缘等。
–系统应备有有效的接地装置，以将雷击引入地下。
防雷要求解释举例为了更好地理解三级防雷的要求，以下举例解释：•建筑物的防雷要求：–在一座高层建筑上，应设置避雷针或避雷网，并与金属构件连接，以引导雷电进入地下，保护建筑物及其居民不受雷击威胁。
–电缆和照明设备应安装避雷器，并与良好的接地装置连接，以防止雷击造成电器设备的损坏。
•设备的防雷要求：–在一个户外的通信设备上，应设置避雷装置，如避雷器，以减少雷电对设备的影响。
–设备内部的电缆应设置避雷器，并采用绝缘良好的导线，以保护设备内部的电子元件免受雷击的破坏。
•电子设备的防雷要求：–一台计算机应配备合适的防雷器，以保护计算机及其内部的电子元件不受雷击的危害。
–计算机的信号线路应使用防雷器进行保护，并配备有效的接地装置，以迅速将雷电引入地下。
通过以上防雷要求的举例，可以更好地理解三级防雷的相关要求和措施，以提供全面的防护，保护建筑、设备和电子设备不受雷击的损害。
浅析第三类防雷建筑物的防雷设计施工
浅析第三类防雷建筑物的防雷设计施工作者：高建平郭卫平来源：《城市建设理论研究》2012年第28期摘要:通过认识和了解GB50057-2010建筑物防雷规范，指出了对第三类防雷建筑物的防直击雷设计施工中存在的误区以及应采用地相应的措施和建筑物防雷设计中应计算的设计参数，安全、经济地实现设计标准。
关键词：第三类防雷建筑物；防雷装置；安全距离；雷电反击；工频接地电阻；冲击接地电阻中图分类号：S611 文献标识码：A 文章编号：引言在防雷设计中，设计人员对第一、二类防雷建筑物的防雷设计比较重视，但对大量的第三类防雷建筑物的防雷设计有所忽视，因此许多设计人员对第三类防雷建筑物的防雷设计，不再进行设计计算，仅仅凭经验设计。
对于防雷装置是否设置及对防雷设施的各种安全距离未进行计算，因此造成大量的第三类防雷建筑物的防雷设计施工存在较大的盲目性，使有些工程提高了防雷级别，增加了工程造价，而有些工程却未按规范设计施工，造成疏漏，带来很大的隐患和不应有的损失。
1.计算年预计雷击次数确定设置防雷设施除少量的第一、二类防雷建筑物外，大多还是第三类及以外的建筑物，而对此类建筑物大多的设计人员都不计算其年预计雷击次数N，使得许多不需要装设防雷装置的建筑物而装设了防雷装置，浪费了大量的人力、物力、财力。
现举例计算说明例：在上高县某小区内有栋住宅楼，其中L=50m，W=12m,H=20m。
上高年平均雷暴日Td=40d/a，住宅楼处于小区内部，则校正系数K=1，根据GB50057-2010中公式中，建筑物截收相同雷击次数的等效面积为Ae,因建筑物高度为20mAe==0.019km2建筑物所处当地的雷击大地的年平均密度Ng=0.024Td1.3=2.9次/km2**a建筑物年预计雷击次数N=KNgAe=0.055次/a根据GB50057-94中第2.0.4条所示，N≥0.06才是第三类防雷建筑物且该住宅楼在小区楼群中，不是最高的，也不在小区的边缘地带。
