50欧高频同轴电缆的结构和制造工艺
50欧高频同轴电缆的射频连接器和接头设计
50欧高频同轴电缆的射频连接器和接头设计射频连接器和接头是50欧高频同轴电缆中至关重要的组成部分。
它们的设计直接影响到电缆的信号传输质量和性能。
在设计过程中，我们需要考虑连接器和接头的特性阻抗、频率范围、材料选择以及机械结构等方面。
本文将从这几个方面详细介绍设计高频同轴电缆的射频连接器和接头的要点。
首先，特性阻抗是射频连接器和接头设计的重要参数。
当信号从一个媒介传输到另一个媒介时，特性阻抗的匹配至关重要，以确保信号的完美传输。
对于50欧高频同轴电缆，我们需要选择特性阻抗为50欧的连接器和接头。
这样才能保证信号在传输过程中不会发生反射和衰减，从而保证信号传输的稳定性和可靠性。
其次，频率范围是另一个需要考虑的因素。
不同的射频连接器和接头有不同的频率范围。
对于50欧高频同轴电缆，我们需要选择能够在高频范围内工作的连接器和接头。
这样才能满足电缆传输信号的需求。
一般来说，常见的高频同轴电缆连接器和接头可以覆盖从DC到18 GHz的频率范围，但也有一些可以扩展到更高的频率范围。
材料选择也是设计射频连接器和接头时需要考虑的重要因素之一。
连接器和接头的材料对信号传输的影响非常大。
常见的材料包括不锈钢、黄铜、铜合金和塑料等。
不同的材料有不同的特性，如导电性、机械强度和耐腐蚀性等。
在选择材料时，我们需要根据具体的应用场景来综合考虑各个方面的影响，并选择最适合的材料。
另外，机械结构也是射频连接器和接头设计的重要方面。
连接器和接头的机械结构不仅需要满足信号传输的要求，还需要方便安装和拆卸。
一般来说，高频同轴电缆的连接器和接头采用螺纹结构，这样可以确保连接的稳固性和可靠性。
此外，还需要考虑连接器和接头的尺寸和重量。
连接器和接头应尽可能小巧轻盈，以适应不同的应用场景。
除了上述要点，还有一些其他的设计考虑因素，如防水性能、温度范围和可靠性等。
在设计射频连接器和接头时，我们需要综合考虑这些因素，以确保连接器和接头能够满足具体的应用需求。

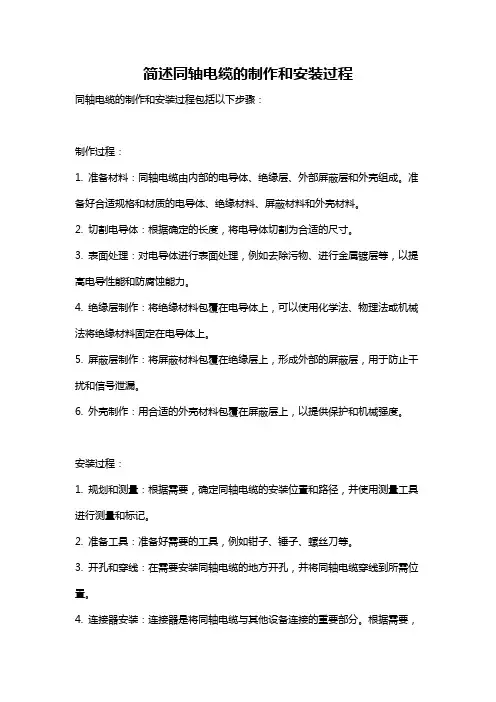

简述同轴电缆的制作和安装过程
简述同轴电缆的制作和安装过程
同轴电缆的制作和安装过程包括以下步骤：
制作过程：
1. 准备材料：同轴电缆由内部的电导体、绝缘层、外部屏蔽层和外壳组成。
准备好合适规格和材质的电导体、绝缘材料、屏蔽材料和外壳材料。
2. 切割电导体：根据确定的长度，将电导体切割为合适的尺寸。
3. 表面处理：对电导体进行表面处理，例如去除污物、进行金属镀层等，以提高电导性能和防腐蚀能力。
4. 绝缘层制作：将绝缘材料包覆在电导体上，可以使用化学法、物理法或机械法将绝缘材料固定在电导体上。
5. 屏蔽层制作：将屏蔽材料包覆在绝缘层上，形成外部的屏蔽层，用于防止干扰和信号泄漏。
6. 外壳制作：用合适的外壳材料包覆在屏蔽层上，以提供保护和机械强度。
安装过程：
1. 规划和测量：根据需要，确定同轴电缆的安装位置和路径，并使用测量工具进行测量和标记。
2. 准备工具：准备好需要的工具，例如钳子、锤子、螺丝刀等。
3. 开孔和穿线：在需要安装同轴电缆的地方开孔，并将同轴电缆穿线到所需位置。
4. 连接器安装：连接器是将同轴电缆与其他设备连接的重要部分。
根据需要，
选择合适的连接器并将其安装在同轴电缆末端。
5. 固定和固定：使用合适的固定装置（例如夹子、槽等）将同轴电缆固定在所需位置，以保持稳定和安全。
6. 测试和调试：安装完成后，使用测试设备测试同轴电缆的连通性和信号质量，并进行调试和调整。
同轴电缆生产工艺流程
同轴电缆生产工艺流程

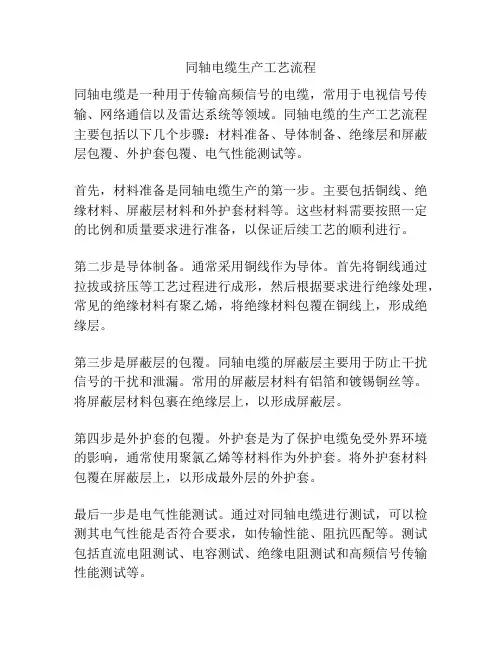

同轴电缆是一种用于传输高频信号的电缆，常用于电视信号传输、网络通信以及雷达系统等领域。
同轴电缆的生产工艺流程主要包括以下几个步骤：材料准备、导体制备、绝缘层和屏蔽层包覆、外护套包覆、电气性能测试等。
首先，材料准备是同轴电缆生产的第一步。
主要包括铜线、绝缘材料、屏蔽层材料和外护套材料等。
这些材料需要按照一定的比例和质量要求进行准备，以保证后续工艺的顺利进行。
第二步是导体制备。
通常采用铜线作为导体。
首先将铜线通过拉拔或挤压等工艺过程进行成形，然后根据要求进行绝缘处理，常见的绝缘材料有聚乙烯，将绝缘材料包覆在铜线上，形成绝缘层。
第三步是屏蔽层的包覆。
同轴电缆的屏蔽层主要用于防止干扰信号的干扰和泄漏。
常用的屏蔽层材料有铝箔和镀锡铜丝等。
将屏蔽层材料包裹在绝缘层上，以形成屏蔽层。
第四步是外护套的包覆。
外护套是为了保护电缆免受外界环境的影响，通常使用聚氯乙烯等材料作为外护套。
将外护套材料包覆在屏蔽层上，以形成最外层的外护套。
最后一步是电气性能测试。
通过对同轴电缆进行测试，可以检测其电气性能是否符合要求，如传输性能、阻抗匹配等。
测试包括直流电阻测试、电容测试、绝缘电阻测试和高频信号传输性能测试等。
综上所述，同轴电缆的生产工艺流程包括材料准备、导体制备、绝缘层和屏蔽层包覆、外护套包覆和电气性能测试等步骤。
每一步都需要精确控制工艺参数，以确保最终产品的性能和质量符合要求。
在生产过程中，还需要严格按照相关标准进行操作，以确保产品的可靠性和安全性。
同轴电缆生产工艺流程
同轴电缆生产工艺流程同轴电缆是指由中心导体、绝缘层、导体屏蔽层、绝缘层、金属屏蔽层和保护层等组成的电缆。
其生产工艺流程主要包括导体制备、导体绝缘和屏蔽处理、缆芯组合、护套挤压和成品检测等几个主要步骤。
首先，在同轴电缆生产过程中，首先需要准备好导体材料。
导体材料通常选用高纯度的铜线或铜合金线作为中心导体，因为铜具有良好的导电性能。
导体材料选好后，需要将其进行拉拔或挤压，使其成为所需的尺寸和形状。
接下来，导体需要经过绝缘和屏蔽处理。
在绝缘处理中，将绝缘材料以一定的工艺方法包覆在导体表面，常用的绝缘材料有聚乙烯、聚氯乙烯等。
在屏蔽处理中，会在绝缘层外加上一层导体屏蔽层，通常采用铜箔或铝箔作为材料，以提高电缆的电磁屏蔽性能。
绝缘和屏蔽处理完成后，需要将不同的导体组合到一起，形成电缆的缆芯。
根据不同的用途需求，可以选择不同数量和排列方式的导体，如单芯、多芯、扭对等。
导体组合完成后，需要用绝缘材料将各个导体分开，并加上一层金属屏蔽层，以提高电缆的抗干扰能力。
接下来是护套挤压。
护套是保护电缆内部结构的一层外壳，通常选用聚氯乙烯或其他塑料材料制成。
在护套挤压过程中，将护套材料通过挤出机挤压在电缆的外表面上，并通过冷却和固化使其成为一个完整的护套。
最后是成品检测。
在同轴电缆生产过程中，需要对成品进行各种检测，以确保电缆的质量符合要求。
常见的检测项目有电气性能测试、导体绝缘性能测试、电缆屏蔽特性测试等。
只有通过了各项检测，才能保证电缆的质量和可靠性。
综上所述，同轴电缆的生产工艺流程包括导体制备、导体绝缘和屏蔽处理、缆芯组合、护套挤压和成品检测等多个步骤。
每个步骤都需要严格控制和检测，以确保最终生产出的电缆符合质量要求，并具有良好的电气性能和抗干扰能力。
50欧姆射频电缆结构
50欧姆射频电缆结构
射频电缆是一种用于传输电信号的特殊电缆，广泛应用于无线通信、电视广播、雷达系统等领域。
50欧姆射频电缆是其中一种常见的规格。
下面将从外观、构造和工作原理三个方面对50欧姆射频电缆进行详细介绍。
外观方面，50欧姆射频电缆通常由外屏蔽层、绝缘层、中心导体和外护套组成。
外屏蔽层是为了阻挡外界干扰信号的进入，通常采用金属网状结构或铝箔包覆。
绝缘层是为了隔离导体与外部环境，常见的材料有聚乙烯、聚氯乙烯等。
中心导体是射频信号的传输通道，一般采用铜线或铜带制成。
外护套则是为了保护整个电缆免受外界物理损伤。
构造方面，50欧姆射频电缆的外屏蔽层和绝缘层之间存在一定的缝隙，这是为了减少电缆的损耗和信号反射。
中心导体与绝缘层之间的间隙则用于保持稳定的电阻值和噪声性能。
此外，50欧姆射频电缆还常常采用同轴结构，即中心导体和外屏蔽层同轴排列，这种结构可以有效地避免信号的泄漏和干扰。
工作原理方面，当射频信号通过50欧姆射频电缆时，信号会在导体和绝缘层之间传播。
由于电缆的特殊构造和材料选择，50欧姆射频电缆可以有效地减少信号的损耗和反射。
同时，电缆的外屏蔽层可以阻挡外界干扰信号的进入，保证信号的传输质量和稳定性。
总结起来，50欧姆射频电缆是一种常见的用于传输电信号的电缆，具有较好的信号传输性能和抗干扰能力。
它的构造和工作原理使其在无线通信和其他相关领域中发挥重要作用。
了解50欧姆射频电缆的结构和工作原理，有助于我们更好地理解和应用这一技术。
同轴电缆生产工艺流程
同轴电缆生产工艺流程
《同轴电缆生产工艺流程》
同轴电缆是一种广泛应用于通信、电视和网络传输领域的电缆产品。
它由内导体、绝缘层、外导体和外护套组成，能够有效地传输信号并保护内部电路不受外界干扰。
下面就是同轴电缆的生产工艺流程。
1. 材料准备：首先需要准备好各种原材料，包括内导体、绝缘层材料、外导体和外护套材料。
这些材料的质量和性能直接影响到同轴电缆的传输质量和使用寿命。
2. 内导体制作：将纯铜线或铝线经过拉丝、绕线等工艺加工成内导体的形状和尺寸。
内导体的导电性能需要达到一定标准，以保证信号传输的稳定性。
3. 绝缘层生产：将绝缘材料通过挤出机制成绝缘层的形状，并经过高温固化以提高绝缘性能。
绝缘层需要具有良好的绝缘性能和耐高温性能。
4. 同轴结构组装：将制作好的内导体通过绝缘层和外导体层进行组装，确保各层之间的紧密连接和电性能的稳定。
5. 外护套制作：利用挤出机将外护套材料挤出成同轴电缆的最外层保护套。
外护套需要具有一定的抗UV、耐磨损和防水性能。
6. 清洗和检测：生产完成的同轴电缆需要进行清洗和各项性能检测，确保产品质量符合标准要求。
以上就是同轴电缆生产工艺流程的简要介绍，每个环节都需要严格控制和检测，以确保最终产品的质量和稳定性。
随着科技的发展，同轴电缆的生产工艺也在不断创新和提升，以满足不同领域对高品质通信传输需求。
射频工程师必知必会——为什么是“50欧姆”？
射频工程师必知必会——为什么是“50欧姆”？在我们的射频电路设计中，我们经常会遇到一个特殊的阻抗——50Ohm。
为什么一定是50Ohm？10Ohm或者100Ohm不行吗？五十欧姆阻抗的标准化可以追溯到1930年代开发用于千瓦无线电发射机的同轴电缆。
A. S. Gilmour，Jr.在《Microwave Tubes》中对选择50欧姆做出了很好的解释。
这个答案就是：对于空气电介质同轴电缆，50欧姆是功率容量和损耗之间的平衡。
▪同轴线是由内导体和外导体组成的双导体微波传输线。
结构如下图所示：▪同轴线主要工作模式是TEM模，主要用于宽频带馈线，设计宽频元器件；▪当同轴线的横向尺寸和波长相比拟时，同轴线中将出现TE和TM模，是同轴线的高次模。
▪同轴线的场分布图如下：▪▪同轴线的阻抗公式：▪同轴线的功率容量：▪同轴线的损耗：根据上文给出的同轴线的相关公式，我们一起来计算一下到底是不是这样子的？1，假设同轴线的外导体内径为10mm，内导体外径为d从0.1mm变化到9mm，我们通过Matlab计算看一下他的功率容量和损耗都是怎么个变化吧。
为了简便，我们把公式中的常数设为1。
代码如下：D=10; %同轴线外导体内径为10mmd=0.1:0.1:9; %同轴线内径为变量从0.1mm递增到9mm%循环计算得到阻抗不同内径的阻抗值和功率容量和损耗值for i=1:max(size(d))P(i)=(d(i)*d(i))/120*log(D/d(i));Z(i)=60*log(D./d(i));Loss(i)=10/(120*3.14*D)*(1+D./d(i))/log(D./d(i));end[a,b]=min(Loss); %取得损耗最小值和坐标[c,d]=max(P);%取得功率容量最大值和坐标plot(Z,P,Z,Loss)%画图hold onplot(Z(b),a,'o');text(Z(b),a+0.01,['Z=',num2str(Z(b))',' ,'Lmin=',num2str(a)]);hold onplot(Z(d),c,'<');text(Z(d),c+0.001,['Z=',num2str(Z(d))',' ,'Lmin=',num2str(c)]);hold off运行得到：上图中蓝色线为空气填充同轴线功率容量与阻抗的关系曲线，我们可以看到，当阻抗Z=29.6578Ohm时，功率容量最大。
50欧姆同轴线 频率 带宽
50欧姆同轴线频率带宽50欧姆同轴线是一种广泛应用于射频和微波通信领域的传输线。
它的特点是具有稳定的特性阻抗，能够在高频段提供较低的信号衰减。
50欧姆同轴线的频率范围可覆盖直流至微波段，因此，它在无线通信、卫星通信、雷达和电子对抗等领域有着广泛的应用。
50欧姆同轴线的频率特性主要表现在其抗阻匹配性能上。
由于其特性阻抗为50欧姆，因此，在同轴线两端的信号传输过程中，可以实现近似无损的传输。
这在很大程度上取决于线缆的制作工艺和精度。
在高频段，50欧姆同轴线能够有效地抑制外部干扰，保证信号的纯净度。
在实际应用中，50欧姆同轴线通常用于宽带无线通信系统。
其宽带特性使得它能够在一定的频率范围内，提供较高的带宽。
这意味着在同轴线上传输的信号可以同时承载更多的信息，提高了通信系统的传输速率。
此外，50欧姆同轴线还具有较低的信号衰减，这使得它在长距离传输中具有明显的优势。
50欧姆同轴线在实际工程中的优势体现在以下几个方面：1.抗干扰能力强：50欧姆同轴线具有稳定的特性阻抗，能够有效抑制外部电磁干扰，保证信号质量。
2.传输速率快：50欧姆同轴线具有较高的带宽，能够在一定的频率范围内实现高速传输。
3.传输距离远：50欧姆同轴线具有较低的信号衰减，适用于长距离传输。
4.可靠性高：50欧姆同轴线采用高品质的材料和制作工艺，具有良好的耐磨性、耐腐蚀性和抗拉强度，延长了其使用寿命。
5.成本较低：与其他传输线相比，50欧姆同轴线的制作成本相对较低，具有较高的性价比。
总之，50欧姆同轴线作为一种高频传输线，具有稳定的特性阻抗、较高的带宽和抗干扰能力，广泛应用于射频和微波通信领域。
在实际工程中，它以其优越的性能和低成本优势，成为通信系统不可或缺的组成部分。
