同轴电缆连接方法如下：
1. 分离电缆：首先按照需要的长度将电缆分离开来。
2. 剥离绝缘层：将电缆端口的两端各约1英寸（2.54厘米）的绝缘层用剥线钳剥离，露出中心导体和外部金属屏蔽层。
3. 清理电缆：用无纺布布或金属清洁布轻轻擦拭电缆端口，以确保其干净、光滑。
4. 安装同轴连接器：将同轴连接器插入电缆端口，将其旋入电缆，直到它紧密契合。
此步骤需要使用扳手或接头扭转器来旋转连接器。
5. 安装同轴头：将同轴头插入同轴连接器的另一端，并旋转以确保其牢固，并使外壳与连接器紧密贴合。
6. 卡住连接器：用卡尺在连接器的不同部位进行测量，以确保其安装均匀。
如果有松动，使用卡尺轻轻键入连接器的不同部位，直到紧密连接。
7. 测试：使用同轴电缆测试仪来测试您的安装是否有效，以确保连接器及其连接正确安装。
BNC接头及安装
BNC接头，是一种用于同轴电缆的连接器，全称是Bayonet Nut Connector（刺刀螺母连接器，这个名称形象地描述了这种接头外形），又称为British Naval Connector（英国海军连接器，可能是英国海军最早使用这种接头）或Bayonet Neil l Conselman（Neill Conselman刺刀，这种接头是一个名叫Neill Conselman 的人发明的）。
BNC接头可没有被淘汰，因为同轴电缆是一种屏蔽电缆，有传送距离长、信号稳定的优点。
目前它还被大量用于通信系统中，如网络设备中的E1接口就是用两根BNC接头的同轴电缆来连接的，在高档的监视器、音响设备中也经常用来传送音频、视频信号。
BNC安装具体方法如下：1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。
工程基础-Q9头制作

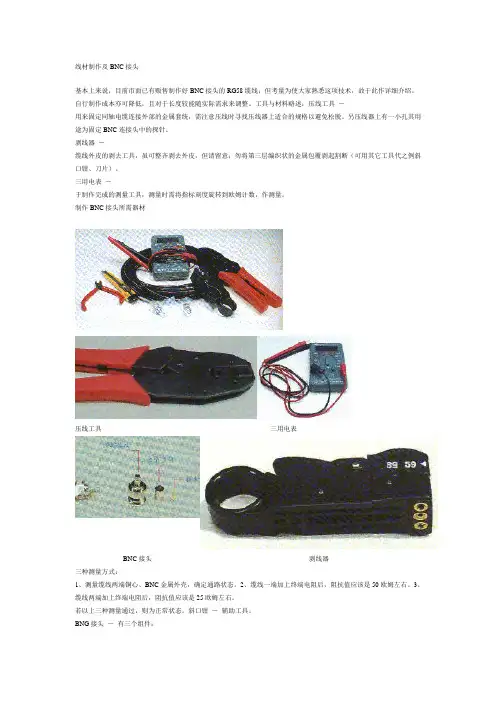

线材制作及BNC接头基本上来说，目前市面已有贩售制作好BNC接头的RG58缆线；但考量为使大家熟悉这项技术，故于此作详细介绍。
自行制作成本亦可降低，且对于长度较能随实际需求来调整。
工具与材料略述：压线工具－用来固定同轴电缆连接外部的金属套统，需注意压线时寻找压线器上适合的规格以避免松脱。
另压线器上有一小孔其用途为固定BNC连接头中的探针。
剥线器－缆线外皮的剥去工具，虽可整齐剥去外皮，但请留意；勿将第三层编织状的金属包覆剥起割断（可用其它工具代之例斜口钳、刀片）。
三用电表－于制作完成的测量工具，测量时需将指标刻度旋转到欧姆计数，作测量。
制作BNC接头所需器材压线工具三用电表BNC接头剥线器三种测量方式：1、测量缆线两端铜心、BNC金属外壳，确定通路状态。
2、缆线一端加上终端电阻后，阻抗值应该是50欧姆左右。
3、缆线两端加上终端电阻后，阻抗值应该是25欧姆左右。
若以上三种测量通过，则为正常状态。
斜口钳－辅助工具。
BNG接头－有三个组件：1、探针：用来连接RG58缆线中心的铜线。
2、BNC接头：与其它相同规格接头连接。
3、金属套统：固定RG58缆线与BNC接头。
工欲善其事，必先利其器。
在准备工具完成及了解其用途后，即将开始制造的过程，接下来步入主题，介绍制作细节。
1、去除外皮－将RG58缆线放入剥线器的夹口，请注意缆线需略突出剥线器夹口，剥线后的长度才较合适。
（也可使用其它工具代之），勿将编织状的金属包覆层剥起。
使用剥线器去除外皮使用斜口钳去除内层的塑胶皮2、去除绝缘层－使用斜口钳剪下探针可插入中心铜线的长度即可，不要剪下太长避免铜线与金属包覆层的短路。
3、套上探针－将中心铜线束紧，套上探针，使用压线器上最小孔，让探针紧密固定在铜线上。
套上探针使用压线器将探针压紧4、接上BNC接头－先套入金属套统，并插入BNC接头，再将套统往前推。
请注意，RG58缆线外层编织状的金属网必须在BNC接头外，并在套统之内。
BNC接头压接做法

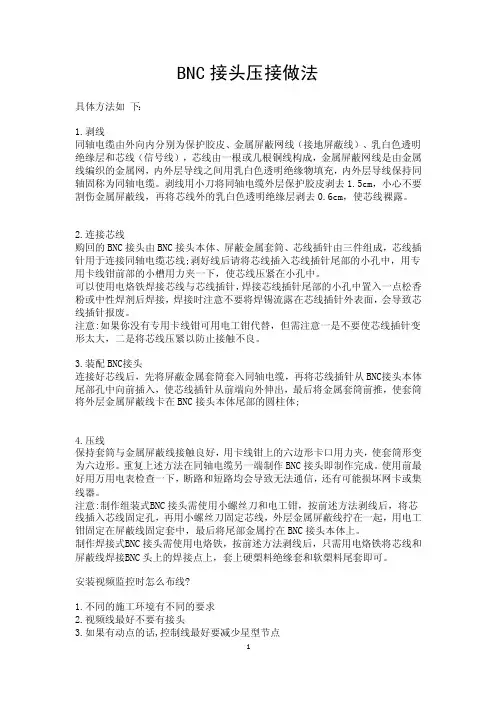

BNC接头压接做法具体方法如下：1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
2.连接芯线购回的BNC接头由BN C接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。
3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。
重复上述方法在同轴电缆另一端制作BNC接头即制作完成。
使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。
注意:制作组装式B NC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BN C接头本体上。
同轴电缆传输距离与规格型号
同轴电缆传输距离与规格型号内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.同轴电缆从用途上分可分为基带同轴电缆和宽带同轴电缆(即网络同轴电缆和视频同轴电缆)。
同轴电缆分50Ω基带电缆和75Ω宽带电缆两类。
基带电缆又分细同轴电缆和粗同轴电缆。
基带电缆仅仅用于数字传输，数据率可达10Mbps。
同轴电缆(CoaxialCable)是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。
最常见的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。
同轴电缆传输距离：SYV -同轴射频电缆一般所只的视频线为电视有线，也可用作安防领域的监控摄像头用线。
下面是一般视频线的参数75代表抗阻性,后面的3和5代表它的绝缘外径(3mm/5mm）SYV中S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯.SYV75-3传输在300米之内效果好.SYV75-5传输在800米内效果更好.同轴电缆传输距离视频线分75-3(100米) 传速距离75-5(300米) 传速距离75-7(500--800米) 传速距离75-9(1000---1500米) 传速距离75-12(2000----3500米) 传速距离75代表电阻, -3代表线径SYV视频线和射频线的主要区别是什么(2005-5-30)名词:SYV——实心聚乙烯绝缘,PVC护套,国标代号是射频电缆——又叫视频电缆。
绝缘层物理特性不同:SYV是100%聚乙烯填充,介电常数ε=2.2-2.4左右;而SYWV也是聚乙烯填充。
同轴电缆规格型号同轴电缆按用途可分为两种基本类型：基带同轴电缆和宽带同轴电缆。

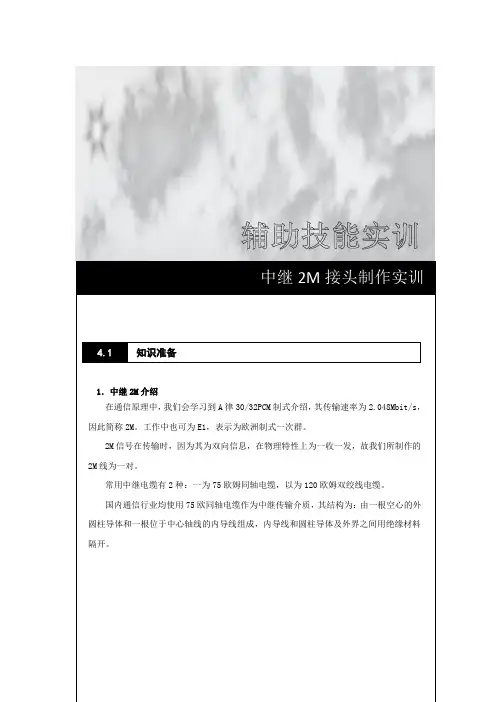

FTTx 中继2M接头制作实训20120301
1．中继2M 介绍在通信原理中，我们会学习到A 律30/32PCM 制式介绍，其传输速率为2.048Mbit/s ，因此简称2M 。
工作中也可为E1，表示为欧洲制式一次群。
2M 信号在传输时，因为其为双向信息，在物理特性上为一收一发，故我们所制作的2M 线为一对。
常用中继电缆有2种：一为75欧姆同轴电缆，以为120欧姆双绞线电缆。
国内通信行业均使用75欧同轴电缆作为中继传输介质，其结构为：由一根空心的外圆柱导体和一根位于中心轴线的内导线组成，内导线和圆柱导体及外界之间用绝缘材料隔开。
中继2M 接头制作实训知识准备4.1图1 同轴中继线图例图2 同轴中继接头内部结构2．中继连接器介绍（1）2M接头-L9公头（2）2M头-L9母头用途：用于电信及通信设备（3）2M接头-L9双通（4）2M头-L9三通用途：DDF等连接使用用途：2M自环、DDF侧连通使用。
（5）2M线接头-L9弯头（6）SMA连接器用途：电信及通信设备（7）全铜BNC接头（8）全铜BNC接头（Q9头）用途：视频及仪器仪表等接入场合使用3．中继连接器工具仪表介绍（1）冷压钳日常称为压线钳，有多线径孔位，用于中继接头的压接等场合。
（2）电烙铁一般有恒温、防静电等要求。
在本实训项目中主要是用于中继接头压接之后的焊接工序。
（3）万用表万用表在本实训中主要用到“通断”功能，检测芯线是否焊接正确，检测芯线和皮线是否有短路现象等。
（4）焊锡丝：配套电烙铁使用，用于焊接2M 接头。
（5）剥线钳：剥线钳为内线电工，电动机修理、仪器仪表电工常用的工具之一，其外形如下图。
它是由刀口、压线口和钳柄组成。
在本实训中用于剥除2M 线缆的外层。
（6）斜口钳：斜口钳主要用于剪切导线，元器件多余的引线，还常用来代替一般剪刀剪切绝缘套管、尼龙扎线卡等。
在本实训中用于剪切屏蔽层多余铜线等。
训练目的通过该实训项目实训，学生能够： （1）掌握2M 接头的组成结构和应用环境（2）掌握2M 接头的制作方法4.2 实训目的（3）掌握2M 接头的测试方法（1）制作2M 接头（2）制作BNC 接头 （3）测试2M 接头 （4）测试BNC 接头（1）2M 线若干（2）2M 头(L9/BNC)若干（3）压线钳一把、斜口钳一把、剥线钳一把（每组） （4）电烙铁、焊锡丝若干。
常用环线、环头制作方法
BNC环线 BNC环线
注意
作组装式BNC接头需使用小螺丝刀和电工钳， BNC接头需使用小螺丝刀和电工钳 制 作组装式 BNC 接头需使用小螺丝刀和电工钳 ， 按前述方法 剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线， 剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层 金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中， 金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将 尾部金属拧在BNC接头本体上。 尾部金属拧在BNC接头本体上。 BNC接头本体上 作焊接式BNC接头需使用电烙铁，按前述方法剥线后， BNC接头需使用电烙铁 制 作焊接式 BNC 接头需使用电烙铁 ， 按前述方法剥线后 ， 只 需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上 需用电烙铁将芯线和屏蔽线焊接 BNC头上的焊接点上， 套上硬槊 BNC 头上的焊接点上， 料绝缘套和软槊料尾套即可。 料绝缘套和软槊料尾套即可。
引 脚
C
请 求 发 送
F
数 据 载 波 检 测 到
E
DC E 准 备 好
H
DT E 准 备 好
R
收 数 据
P
发 数 据
T
收 数 据
S
发 数 据
U
发送 时钟 A( 来自 DTE )
X
接收 时钟 B(来 自 DCE )
W
发送 时钟 B(来 自 DTE )
AA
发送 时钟 B(来 自 DCE )
V
接收 时钟 A( 来自 DCE )
3
BNC环线 BNC环线
2.连接芯线
BNC接头由BNC接头本体、屏蔽金属套筒、 BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组 接头由BNC接头本体 芯线插针用于连接同轴电缆芯线; 成 ， 芯线插针用于连接同轴电缆芯线 ; 剥好线后请将芯线插入芯 线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下， 线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使 芯线压紧在小孔中。 芯线压紧在小孔中。 以使用电烙铁焊接芯线与芯线插针， 可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的 小孔中置入一点松香粉或中性焊剂后焊接， 小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊 锡流露在芯线插针外表面，会导致芯线插针报废。 锡流露在芯线插针外表面，会导致芯线插针报废。 如果你没有专用卡线钳可用电工钳代替， 注 意 : 如果你没有专用卡线钳可用电工钳代替 ， 但需注意一 是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。 是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。
BNC接头接法
一、监控系统中视频同轴线缆的认识SYV75-5-2表述：S:射频Y:聚乙烯绝缘V:聚氯乙烯护套75：75欧姆5：线径为5mm2：代表芯线为多芯二、第一步：（如下图）用壁纸刀剥开线缆外护套，将屏蔽网在线缆一侧理顺，可割断另一侧部分屏蔽网，但注意不能割伤绝缘层，注意不能有毛刺。
绝缘层高出外护套约3mm。
三、第二步：（如下图）用尖头电烙铁给整理过的屏蔽网线和芯线上锡。
注意屏蔽网上锡时不能太厚，如太厚可能造成BNC头的丝帽拧不上。
可适当减少屏蔽网的根数和将屏蔽网焊扁。
四、第三步：（如下图）五、第四步：（如下图）用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。
六、第五步：（如下图）将上过锡的线缆与上过锡的BNC头直接焊接。
整理毛刺。
视频监控安装及BNC接头做法(示意图)2009-08-2820:381.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。
3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。
