制作同轴电缆接头的方法
同轴电缆BNC接头做法

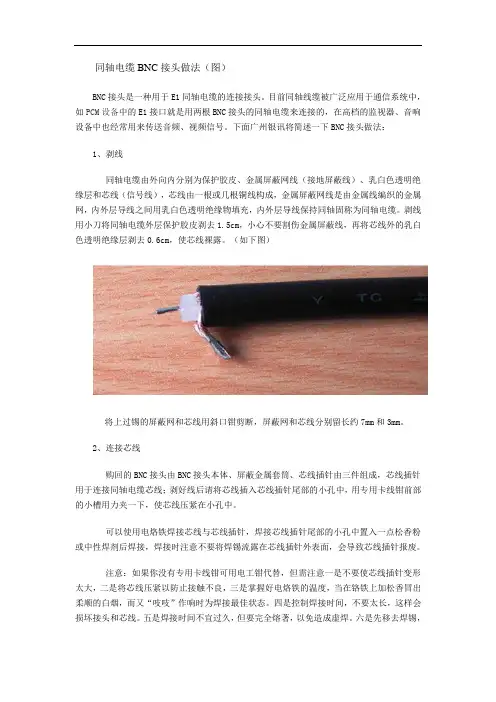

同轴电缆BNC接头做法（图）BNC接头是一种用于E1同轴电缆的连接接头。
目前同轴线缆被广泛应用于通信系统中，如PCM设备中的E1接口就是用两根BNC接头的同轴电缆来连接的，在高档的监视器、音响设备中也经常用来传送音频、视频信号。
下面广州银讯将简述一下BNC接头做法：1、剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
（如下图）将上过锡的屏蔽网和芯线用斜口钳剪断，屏蔽网和芯线分别留长约7mm和3mm。
2、连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线；剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
注意：如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良，三是掌握好电烙铁的温度，当在铬铁上加松香冒出柔顺的白烟，而又“吱吱”作响时为焊接最佳状态。
四是控制焊接时间，不要太长，这样会损坏接头和芯线。
五是焊接时间不宜过久，但要完全熔著，以免造成虚焊。
六是先移去焊锡，后移去烙铁。
七是烙点表面要光滑、有光泽。
八是焊点完全冷却前，要保持同轴线与针芯稳定，不可晃动。
（如下图）用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。
3、装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体。
同轴电缆对接方法
同轴电缆对接方法是指将两根同轴电缆连接在一起的方法。
同轴电缆是一种常用的传输信号的电缆，由内导体、绝缘层、外导体和外护套组成。
以下是几种常见的同轴电缆对接方法：
1. BNC连接：BNC连接是一种常见的同轴电缆连接方式，适用于低频信号传输。
它使用BNC插头和BNC 插座进行连接，插头和插座之间通过旋转锁定。
2. N型连接：N型连接是一种高频信号传输的同轴电缆连接方式。
它使用N型插头和N型插座进行连接，插头和插座之间通过螺纹锁定。
3. SMA连接：SMA连接是一种微波频段的同轴电缆连接方式。
它使用SMA插头和SMA插座进行连接，插头和插座之间通过螺纹锁定。
4. TNC连接：TNC连接是一种高频信号传输的同轴电缆连接方式，类似于BNC连接。
它使用TNC插头和TNC插座进行连接，插头和插座之间通过螺纹锁定。
在进行同轴电缆对接时，需要注意以下几点：
-确保电缆的内导体和外导体之间没有短路或断路。
-确保插头和插座之间的连接牢固，避免信号干扰或断开。
-使用合适的连接器和工具进行连接，避免损坏电缆或连接器。
-根据需要选择合适的连接方式和连接器类型，以满足信号传输的要求。

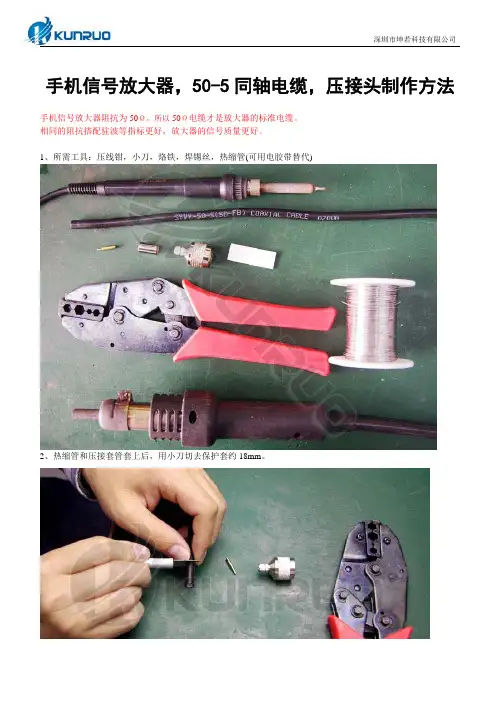

手机信号放大器,50-5同轴电缆,压接头制作方法
手机信号放大器，50-5同轴电缆，压接头制作方法
手机信号放大器阻抗为50Ω，所以50Ω电缆才是放大器的标准电缆。
相同的阻抗搭配驻波等指标更好，放大器的信号质量更好。
1、所需工具：压线钳，小刀，烙铁，焊锡丝，热缩管(可用电胶带替代)
2、热缩管和压接套管套上后，用小刀切去保护套约18mm。
3、外导层网，留下长度约10mm
4、切去绝缘体约5mm，铜芯露出约5mm。
5、将接头的针孔注入焊锡。
6、焊锡未凝固前将电线的铜芯插入接头的铜针孔。
7、完成后效果。
如果铜针上焊锡过多，则用小刀削平。
8、将接头套上电缆，电缆的外导层网置于接头的外面。
9、套上接头自带的金属压接套管。
10、用压线钳紧压压接套管。
11、压接后的效果。
12、套上热缩管，并加热，更好的保护接头（无热缩管可用电工胶带替代，也可使用打火机加热）。
13、大功告成。
坤若：手机信号放大器领导品牌。
同轴电缆接头制作的方法2

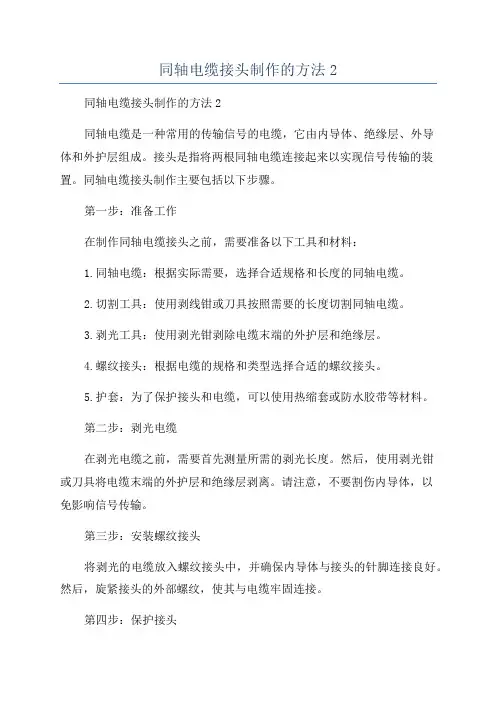

同轴电缆接头制作的方法2同轴电缆接头制作的方法2同轴电缆是一种常用的传输信号的电缆，它由内导体、绝缘层、外导体和外护层组成。
接头是指将两根同轴电缆连接起来以实现信号传输的装置。
同轴电缆接头制作主要包括以下步骤。
第一步：准备工作在制作同轴电缆接头之前，需要准备以下工具和材料：1.同轴电缆：根据实际需要，选择合适规格和长度的同轴电缆。
2.切割工具：使用剥线钳或刀具按照需要的长度切割同轴电缆。
3.剥光工具：使用剥光钳剥除电缆末端的外护层和绝缘层。
4.螺纹接头：根据电缆的规格和类型选择合适的螺纹接头。
5.护套：为了保护接头和电缆，可以使用热缩套或防水胶带等材料。
第二步：剥光电缆在剥光电缆之前，需要首先测量所需的剥光长度。
然后，使用剥光钳或刀具将电缆末端的外护层和绝缘层剥离。
请注意，不要割伤内导体，以免影响信号传输。
第三步：安装螺纹接头将剥光的电缆放入螺纹接头中，并确保内导体与接头的针脚连接良好。
然后，旋紧接头的外部螺纹，使其与电缆牢固连接。
第四步：保护接头为了保护接头和电缆免受外界环境的影响，可以采取一些保护措施，如使用热缩套或防水胶带等材料。
将保护材料放在接头和电缆的连接处，然后使用热风枪或火机等工具加热保护材料，使其收缩并牢固地包裹住接头和电缆。
第五步：测试接头连接在完成接头制作后，需要进行测试以确保连接的质量。
使用测试仪器或仪表检测接头的电阻和信号传输性能，确保接头连接良好且无故障。
总结：同轴电缆接头的制作过程包括准备工作、剥光电缆、安装螺纹接头、保护接头和测试接头连接等步骤。
在制作接头时，需要注意保护内导体，确保接头连接牢固和信号传输质量良好。
制作完成后，使用适当的测试仪器进行检测，以确保接头连接质量可靠。

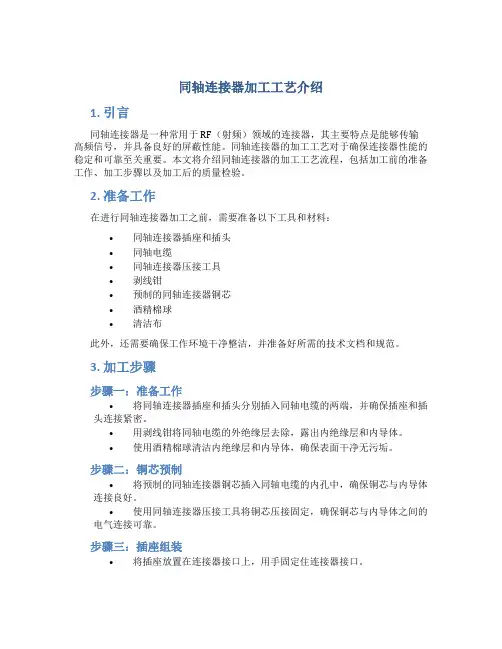

同轴连接器加工工艺介绍
同轴连接器加工工艺介绍1. 引言同轴连接器是一种常用于RF（射频）领域的连接器，其主要特点是能够传输高频信号，并具备良好的屏蔽性能。
同轴连接器的加工工艺对于确保连接器性能的稳定和可靠至关重要。
本文将介绍同轴连接器的加工工艺流程，包括加工前的准备工作、加工步骤以及加工后的质量检验。
2. 准备工作在进行同轴连接器加工之前，需要准备以下工具和材料：•同轴连接器插座和插头•同轴电缆•同轴连接器压接工具•剥线钳•预制的同轴连接器铜芯•酒精棉球•清洁布此外，还需要确保工作环境干净整洁，并准备好所需的技术文档和规范。
3. 加工步骤步骤一：准备工作•将同轴连接器插座和插头分别插入同轴电缆的两端，并确保插座和插头连接紧密。
•用剥线钳将同轴电缆的外绝缘层去除，露出内绝缘层和内导体。
•使用酒精棉球清洁内绝缘层和内导体，确保表面干净无污垢。
步骤二：铜芯预制•将预制的同轴连接器铜芯插入同轴电缆的内孔中，确保铜芯与内导体连接良好。
•使用同轴连接器压接工具将铜芯压接固定，确保铜芯与内导体之间的电气连接可靠。
步骤三：插座组装•将插座放置在连接器接口上，用手固定住连接器接口。
•使用同轴连接器压接工具，将插座紧密连接到连接器接口上，确保连接牢固稳定。
步骤四：插头组装•将插头插入插座，确保插头与插座之间的连接紧密无松动。
步骤五：连接器质量检验•使用连接器测试仪器测试同轴连接器的电气特性，如阻抗匹配、插入损耗、反射损耗等。
•根据技术文档和规范，对连接器的测试结果进行评估和判定，确保连接器性能满足要求。
4. 结论同轴连接器的加工工艺是确保连接器性能稳定和可靠的关键步骤。
通过本文的介绍，我们了解了同轴连接器加工的具体步骤，包括准备工作、铜芯预制、插座组装、插头组装以及连接器的质量检验。
在进行同轴连接器加工时，需要注意工具和材料的准备，以及工作环境的整洁和安全。
加工过程中要严格按照技术文档和规范要求进行操作，确保加工完成的同轴连接器具备良好的电气性能和可靠性。
同轴电缆接头制作资料课件
首端接头 1脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚
8芯5类双绞线 白（橙） 橙 白（绿） 蓝 白（蓝） 绿 白（棕） 棕
尾端接头 1脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚
接头制作
2 、交叉网线的接线关系如图所示：
首端接头 1脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚
8芯5类双绞线 白（橙） 橙 白（绿） 蓝 白（蓝） 绿 白（棕） 棕
直通网线用于网管计算机通过集线器（HUB）与网关网元相连的情况。凡与 HUB相连的网线都用直通网线。
交叉网线用于网管计算机与网关网元直接相连的情况。电脑与SDH、SDH与 适配器相连等用交叉网线。
PIN #8 PIN #1
如图：两种网线都采用 RJ-45接头。
接头制作
1 、直通网线两端接头的芯线颜色对应关系如下：
3、组成：同轴电缆是由内、外导体组成，两个导体同轴布置， 传输信号完全限制在外导体内，外导体接地作为屏蔽层传输线， 从而保证其屏蔽性能好、传输损耗低小、抗干扰性强、使用频带 宽。常被用于频率较高的信号的传输。
常用电缆介绍
常用电缆介绍
常用电缆介绍
（三）、 常用的电缆图事物图
同轴电缆线
75Ω –2-1 传输线 （常用于45M）
75Ω –1-1 传输线 （常用于2M）
常用电缆介绍
分类代号－绝缘介质材料代号－护套材料代号－派生特性－特征阻抗－绝缘 介质芯现外径整数值－屏蔽层。 分类代号：S－同轴射频，SE－射频对称电缆，ST－特种射频电缆。 绝缘介质材料：Y－聚乙烯、F－聚四氟乙烯（F46）、X－橡皮、W－稳定聚 乙烯、D－聚乙烯空气、U－氟塑料空气 护套材料代号：V－聚氯乙稀、Y－聚乙烯、W－物理发泡、D－锡铜、F－ 氟塑料； 派生特性：Z－综合/组合电缆（多芯）、P－多芯再加一层屏蔽铠装； 特性阻抗：50欧姆、75欧姆、120欧姆。 绝缘介质芯线外径整数值：以毫米为单位1、2、3、4、5... ... 屏蔽层：一般屏蔽层有一层、两层、三层及四层。
同轴电缆接头制作(最终版)
2、正在使用的线缆两头都连接有带电的设备，为了防止短路或串电烧坏设备， 要重新制作线头时，记得要将两端的线头都拔下后再操作。
3、检查解码器是否有故障，如没有则可能是线缆或接头问题造成。将线头两端 拔下用万用表测量，芯线断和接触不良是此类问题常见故障。
4、2M-1型信号线是直径比较小的传输线，用于短距离小容量数据传。45M-2型 线直径比较大，传送数据稳定负载大常用与传送大容量数据。由此可看出2M信 号是可以用45M线代替的，但45M线就不能用2M线代替。在实际使用中我们尽 量按规定使用符合标准的型号的信号线。
75Ω –1-1 传输线 （常用于2M）
常用电缆介绍
分类代号－绝缘介质材料代号－护套材料代号－派生特性－特征阻抗－绝缘 介质芯现外径整数值－屏蔽层。
分类代号：S－同轴射频，SE－射频对称电缆，ST－特种射频电缆。 绝缘介质材料：Y－聚乙烯、F－聚四氟乙烯（F46）、X－橡皮、W－稳定聚乙 烯、D－聚乙烯空气、U－氟塑料空气 护套材料代号：V－聚氯乙稀、Y－聚乙烯、W－物理发泡、D－锡铜、F－氟塑 料； 派生特性：Z－综合/组合电缆（多芯）、P－多芯再加一层屏蔽铠装； 特性阻抗：50欧姆、75欧姆、120欧姆。 绝缘介质芯线外径整数值：以毫米为单位1、2、3、4、5... ...
维护保养及故障处理
二、常见故障处理方法
DDF架到适配器的线出问题会直接造成信号 传输中断,常见问题是L9接头接触不良或断线。 原因为： 1、在剥线时伤到了芯线；
2、拔插方法不正确，导致接触不良；
3、焊接不合要求；
处理：重新剥线并焊接。
六、动手操作
动手操作
一、讲解示范
1、线缆与接头物理结构认识 ① 、摆放出本传输网中常见的线缆和接头,如同轴线,传输75Ω 线缆,音视 频线,网 线等.接头包括DDF架 L9头和编解码设备后面使用的莲花和Q9头 等,以及各类会使用到的工具. ② 、介绍各类线缆和接头的连接关系,使用于哪里,规格的要求.工具的配 备等. 2、各种接头结构、型号、特性及应用认识 ① 、DDF架上几种常用的 L9头的型号分类大小规格和性能; ②、编解码上使用的同轴电缆Q9接头,多种规格介绍,均使用于哪种规格同 轴电缆上,介绍性能; ③ 、编解码上使用的立体声音频线莲花接头,其规格和性能;
制作同轴电缆接头的方法
制作同轴电缆接头的方法同轴电缆接头是将两根或多根同轴电缆连接起来的一种电缆连接器。
同轴电缆接头具有良好的电磁屏蔽能力和传输性能，广泛应用于无线通信、电视信号传输、雷达系统等领域。
下面将介绍制作同轴电缆接头的方法。
1.准备材料和工具：同轴电缆、同轴电缆接头、电缆剥线钳、电缆剥皮刀、锡焊丝、锡焊台、热缩套管、剪刀等。
2.确定接头类型：根据需要连接的电缆类型和尺寸，选择相应的同轴电缆接头。
常见的同轴电缆接头有BNC、N型、TNC型、SMA等。
3.剥皮：使用电缆剥皮刀或电缆剥线钳，根据接头的要求，剥掉电缆外皮的一段。
注意不要剥掉导体的外皮和绝缘层。
4.阻抗匹配：同轴电缆的阻抗通常为50欧姆或75欧姆。
如果接头需要实现阻抗匹配，可以使用合适的阻抗匹配器。
5.处理导体：根据接头类型和要求，处理电缆的导体。
对于大部分接头类型来说，需要将导体剥皮并插入接头内。
可以使用电缆剥皮刀或电缆剥线钳将导体表面的绝缘层剥离。
确保导体长度适当，以便插入接头内并保持导体的连续性。
6.处理绝缘层：将绝缘层剥离一段，插入接头内。
根据接头要求，可能需要将绝缘层剥离一段以获得更好的接触。
7.锡焊：使用锡焊丝和锡焊台将导体固定在接头上。
根据接头和电缆类型的不同，可能需要在导体和接头之间添加焊锡、锡片或焊锡套等。
确保焊接质量良好，避免冷焊和短路现象的发生。
8.热缩套管：使用热缩套管固定接头和电缆的连接处。
将热缩套管套在接头和电缆连接处上，并使用加热器或火机加热热缩套管，使其收缩并固定接头。
9.检查和测试：完成接头制作后，检查焊接和连接部位的质量。
使用测试仪器对接头进行测试，确保信号传输正常。
总之，制作同轴电缆接头需要仔细熟悉接头类型和制作方法，并使用适当的工具和材料。
在制作过程中，需要注意阻抗匹配、焊接质量和良好的屏蔽性能等因素，以确保接头的质量和信号传输的稳定性。
