02同轴电缆接头制作讲解
同轴电缆接头制作
接头制作
（一）、 DDF数字配线电缆头制作方法 1 、准备工具：斜口钳、剥线钳、六角压线钳、烙铁、焊锡；
2、使用注意事项：使用带接地的烙铁并保证接地良好，或将要 制作的电缆与设备分离，防止漏电烧坏设备；
接头制作
3、制作步骤： ①、剥线：使用剥线钳将线缆绝缘外层剥去
接头制作
②、焊接芯线：依次套入电缆头尾套，压接套管，将屏蔽网（编 织 线 ） 往 后 翻 开 ， 剥 开 内 绝 缘 层 ， 露 出 芯 线 长 2.5mm, 将 芯 线 （内导体）插入接头，注意芯线必须插入接头的内开孔槽中，最 后上锡。
HUB相连的网线都用直通网线。 交叉网线用于网管计算机与网关网元直接相连的情况。电脑与SDH、SDH与
适配器相连等用交叉网线。
PIN #8 PIN #1
如图：两种网线都采用 RJ-45接头。
接头制作
1 、直通网线两端接头的芯线颜色对应关系如下：
首端接头 1脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚
8芯5类双绞线 白（橙） 橙 白（绿） 蓝 白（蓝） 绿 白（棕） 棕
尾端接头 1脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚
接头制作
2 、交叉网线的接线关系如图所示：
首端接头 1脚 2脚 3脚 4脚 5脚 6脚 7脚 8脚
8芯5类双绞线 白（橙） 橙 白（绿） 蓝 白（蓝） 绿 白（棕） 棕
尾端接头 3脚 6脚 1脚 4脚 5脚 2脚 7脚 8脚
三、接头与线缆性能及型号应用
接头与线缆性能及型号应用
（一）、同轴电缆的技术参数 1 、单元护套外径、外导体（编织线）外径、内导 体外径，这三个尺寸是与相应的同轴头配合使用的 关键参数。
2 、电气参数：特性阻抗、绝缘界电强度、衰减常 数、回波损耗等。
电缆头中间接头制作课件
问题三：导体电阻超标
总结词
导体电阻超标会影响电流传输效果，甚至导致设备损坏。
详细描述
在制作过程中，可能由于接触不良、材料选择不当等原因导 致导体电阻超标。为解决此问题，需确保在制作过程中导体 连接良好，选择合适的材料，并在制作完成后进行测试，检 查导体电阻是否符合标准。
04
安全注意事项
操作人员资质要求
具备相关资质
操作人员必须经过专业培训并取得相 应的资质证书，确保具备足够的知识 和技能进行电缆头中间接头的制作。
熟悉操作流程
定期培训与考核
操作人员应定期参加培训和考核，不 断提高自己的技能水平，确保能够安 全、准确地完成电缆头中间接头的制 作。
操作人员应熟悉电缆头中间接头的制 作流程和工艺要求，了解安全操作规 程和注意事项。
实例二：35kV电缆中间头制作
总结词
工艺要求较高，需专业人员操作
总结词
严格遵守操作规程，确保安全
详细描述
35kV电缆中间头制作相对于10kV电缆中间头制 作来说，工艺要求更高，需要专业人员进行操作 。在制作过程中，要特别注意导体连接质量、绝 缘层的恢复和保护等环节。
详细描述
在制作35kV电缆中间头时，必须严格遵守操作规 程，确保作业过程的安全。同时，要采取有效的 保护措施，防止操作
总结词
高电压等级，工艺要求极高
详细描述
110kV电缆中间头制作属于高压电缆线路的范畴，其工艺要求极高，需要严格遵守相关标准和规范。 在制作过程中，要特别注意导体连接质量、绝缘层的恢复和保护、电场分布的均匀性等环节。
实例三：110kV电缆中间头制作
总结词
专业性强，需具备丰富经验
实例一：10kV电缆中间头制作
同轴电缆焊接工艺_概述及解释说明
同轴电缆焊接工艺概述及解释说明1. 引言1.1 概述同轴电缆焊接工艺是一种常见的用于连接同轴电缆的技术。
同轴电缆作为一种广泛应用于通信、电视、无线网络等领域的传输介质，其连接的可靠性和稳定性对于整个系统的运行至关重要。
因此，对同轴电缆的焊接工艺进行深入研究和探索具有重要意义。
1.2 文章结构本文将分为五个部分进行阐述。
第一部分是引言，主要介绍了同轴电缆焊接工艺及文章结构。
第二部分将详细概述同轴电缆焊接工艺的基本原理、重要性以及工艺流程。
第三部分会对同轴电缆焊接工艺进行详细解析，包括准备工作和材料准备、焊接设备和技术要点以及焊接步骤和注意事项。
第四部分将探讨焊后处理和质量控制方面的内容，包括焊后处理工作流程、质量控制方法与标准要求以及常见问题及其解决方法。
最后一部分是结论，总结概括了主要观点和结果，并对同轴电缆焊接工艺的优劣势及未来发展趋势进行分析。
1.3 目的本篇文章的目的在于全面介绍同轴电缆焊接工艺，包括其基本原理、重要性、详细步骤以及相关的质量控制方法。
通过深入了解该工艺，读者可以掌握同轴电缆焊接的技术要点，并在实际应用中确保焊接质量和可靠性。
此外，对比其他类似工艺的优劣势及未来发展趋势的分析，有助于读者形成对该领域发展方向的认识和思考。
因此，本文将为感兴趣的读者提供一份有关同轴电缆焊接工艺概述及解释说明的全面参考资料。
2. 同轴电缆焊接工艺概述2.1 同轴电缆的基本原理同轴电缆是一种常用于传输高频信号和宽带数据的电缆。
它由内导体、绝缘层、外导体和外护套组成。
内导体负责传输信号，而外导体用于屏蔽干扰信号。
这种结构使得同轴电缆具有良好的传输性能和抗干扰能力。
通过在两端焊接同轴电缆，可以实现电气连接，并确保信号稳定地传递。
同轴电缆焊接工艺的重要性在于保证焊接点具有较低的噪声和损耗，以及良好的信号传输质量。
2.2 焊接工艺的重要性同轴电缆焊接过程中，正确选择合适的焊接设备、材料和技术要点至关重要。
同轴电缆接头制作的方法2
同轴电缆接头制作的方法2同轴电缆接头制作的方法2同轴电缆是一种常用的传输信号的电缆，它由内导体、绝缘层、外导体和外护层组成。
接头是指将两根同轴电缆连接起来以实现信号传输的装置。
同轴电缆接头制作主要包括以下步骤。
第一步：准备工作在制作同轴电缆接头之前，需要准备以下工具和材料：1.同轴电缆：根据实际需要，选择合适规格和长度的同轴电缆。
2.切割工具：使用剥线钳或刀具按照需要的长度切割同轴电缆。
3.剥光工具：使用剥光钳剥除电缆末端的外护层和绝缘层。
4.螺纹接头：根据电缆的规格和类型选择合适的螺纹接头。
5.护套：为了保护接头和电缆，可以使用热缩套或防水胶带等材料。
第二步：剥光电缆在剥光电缆之前，需要首先测量所需的剥光长度。
然后，使用剥光钳或刀具将电缆末端的外护层和绝缘层剥离。
请注意，不要割伤内导体，以免影响信号传输。
第三步：安装螺纹接头将剥光的电缆放入螺纹接头中，并确保内导体与接头的针脚连接良好。
然后，旋紧接头的外部螺纹，使其与电缆牢固连接。
第四步：保护接头为了保护接头和电缆免受外界环境的影响，可以采取一些保护措施，如使用热缩套或防水胶带等材料。
将保护材料放在接头和电缆的连接处，然后使用热风枪或火机等工具加热保护材料，使其收缩并牢固地包裹住接头和电缆。
第五步：测试接头连接在完成接头制作后，需要进行测试以确保连接的质量。
使用测试仪器或仪表检测接头的电阻和信号传输性能，确保接头连接良好且无故障。
总结：同轴电缆接头的制作过程包括准备工作、剥光电缆、安装螺纹接头、保护接头和测试接头连接等步骤。
在制作接头时，需要注意保护内导体，确保接头连接牢固和信号传输质量良好。
制作完成后，使用适当的测试仪器进行检测，以确保接头连接质量可靠。

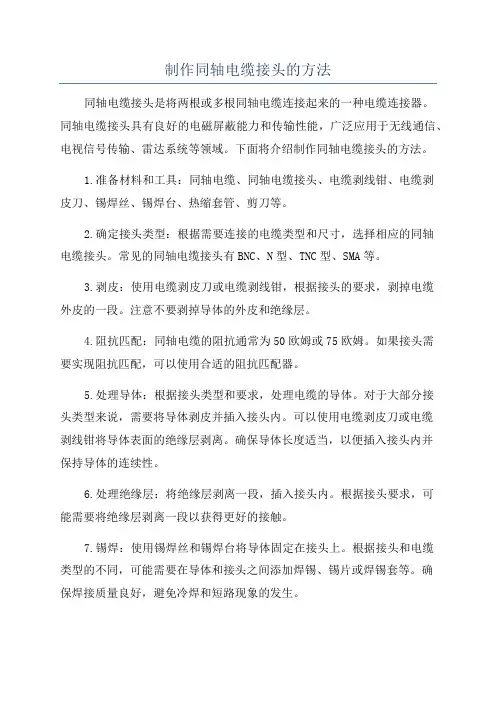

制作同轴电缆接头的方法
制作同轴电缆接头的方法同轴电缆接头是将两根或多根同轴电缆连接起来的一种电缆连接器。
同轴电缆接头具有良好的电磁屏蔽能力和传输性能，广泛应用于无线通信、电视信号传输、雷达系统等领域。
下面将介绍制作同轴电缆接头的方法。
1.准备材料和工具：同轴电缆、同轴电缆接头、电缆剥线钳、电缆剥皮刀、锡焊丝、锡焊台、热缩套管、剪刀等。
2.确定接头类型：根据需要连接的电缆类型和尺寸，选择相应的同轴电缆接头。
常见的同轴电缆接头有BNC、N型、TNC型、SMA等。
3.剥皮：使用电缆剥皮刀或电缆剥线钳，根据接头的要求，剥掉电缆外皮的一段。
注意不要剥掉导体的外皮和绝缘层。
4.阻抗匹配：同轴电缆的阻抗通常为50欧姆或75欧姆。
如果接头需要实现阻抗匹配，可以使用合适的阻抗匹配器。
5.处理导体：根据接头类型和要求，处理电缆的导体。
对于大部分接头类型来说，需要将导体剥皮并插入接头内。
可以使用电缆剥皮刀或电缆剥线钳将导体表面的绝缘层剥离。
确保导体长度适当，以便插入接头内并保持导体的连续性。
6.处理绝缘层：将绝缘层剥离一段，插入接头内。
根据接头要求，可能需要将绝缘层剥离一段以获得更好的接触。
7.锡焊：使用锡焊丝和锡焊台将导体固定在接头上。
根据接头和电缆类型的不同，可能需要在导体和接头之间添加焊锡、锡片或焊锡套等。
确保焊接质量良好，避免冷焊和短路现象的发生。
8.热缩套管：使用热缩套管固定接头和电缆的连接处。
将热缩套管套在接头和电缆连接处上，并使用加热器或火机加热热缩套管，使其收缩并固定接头。
9.检查和测试：完成接头制作后，检查焊接和连接部位的质量。
使用测试仪器对接头进行测试，确保信号传输正常。
总之，制作同轴电缆接头需要仔细熟悉接头类型和制作方法，并使用适当的工具和材料。
在制作过程中，需要注意阻抗匹配、焊接质量和良好的屏蔽性能等因素，以确保接头的质量和信号传输的稳定性。
第2节 实验二 同轴电缆的制作
10.2实验二同轴电缆的制作▪10.2.1 实验内容▪自己动手制作细同轴电缆连接线。
▪10.2.2 基本知识▪ 1.同轴电缆结构、性能及其分类▪同轴电缆（Coaxial Cable）就是由绝缘体隔开的两个导体的中心在同一公共轴线上，实质是中心导体为实心金属导体，外层导体为一个圆筒状导体，导体间是同轴的圆筒状介质。
整个同轴电缆由里往外依次是中心导体、塑胶绝缘层、网状细金属丝导体及绝缘保护皮。
中心导体与网状导体的轴线相同，所以，称“同轴电缆”。
中心导体的直径为2.17mm±0.013mm，网状导体由满足传输阻抗的金属丝或薄片构成。
塑料保护膜一般采用聚氯乙烯（如PVC）或其他绝缘材料做成。
▪同轴电缆的屏蔽性能好，抗干扰能力较强，比双绞线具有更高带宽和更好的噪声抑制能力，而且传输速度高，传输的距离也更远一些。
目前，同轴电缆被广泛地应用于有线电视网和局域网中。
▪ 2.同轴电缆性能指标▪同轴电缆性能指标包括：•同轴电缆的特性阻抗：常用的基带同轴电缆的平均特性阻抗为50Ω±2Ω。
•同轴电缆的衰减值：当用10MHz的正弦波进行测量时，在500m长的电缆段上的衰减值一般小于8.5dB（即衰减率小于17dB/km）。
用5MHz的正弦波进行测量时，在500m长的电缆段上的衰减值一般小于6.0dB（即衰减率小于12dB/km）。
•同轴电缆直流回路电阻值：每米长度电缆的中心导体的电阻与屏蔽层的电阻之和小于10.2Ω（测量温度为20℃）。
▪ 3.同轴电缆的分类▪同轴电缆分基带和宽带两类。
•1）基带（Baseband）同轴电缆：一种特性阻抗为50Ω的同轴电缆，用于传送数字信号，但由于在传送过程中基带信号容易发生衰减，所以传输距离受到限制。
基带同轴电缆分细缆和粗缆两种，细缆的有效传输距离为180m，粗缆的有效传输距离为500m，通常用于计算机网络。
•2）宽带（Broadband）同轴电缆：一种特性阻抗为75Ω的同轴电缆，既可用于传输数字信号，又可用于传输模拟信号，通常用于有线电视网络系统。
第六节同轴电缆接头制作课件
问题解析：常见问题的解决方法与预防措施
问题一
信号传输不良
解决方法
检查连接器是否松动或接触不良 ，重新制作接头。
预防措施
定期检查连接器的紧固情况，确 保接触良好。
预防措施
避免频繁地弯曲或扭曲同轴电缆 ，保持线路的平直。
解决方法
使用更高质量的同轴电缆，或增 加电缆的弯曲半径。
问题二
同轴电缆断裂
同轴电缆接头制作
清洁度
保持工作区域的清洁，避免灰尘、杂物等污 染同轴电缆和接头。
照明
工作区域应有足够的照明，以确保能够清晰 地看到同轴电缆和接头的制作细节。
同轴电缆接头制作
05
实例与问题解析
实例一：简单同轴电缆接头的制作
所需工具：剥线钳、压接钳、同轴电缆、连接 器等。
01
02
步骤
1. 使用剥线钳剥离同轴电缆的外护套和内 绝缘层，露出中心的铜线。
详细描述
同轴电缆接头有多种类型，如BNC、N、F等，每种类型的接头都有不同的特点和应用 场景。在选择同轴电缆接头时，需要根据实际需求和信号传输质量要求进行选择。例如 ，BNC接头具有良好的密封性能和稳定性，适用于较为恶劣的环境；而N型接头则较为
常见，价格相对较为便宜，适用于一般信号传输需求。
同轴电缆接头制作的基本步骤
总结词
同轴电缆接头制作包括剥线、芯线处理、连接器安装 等步骤，每一步都需要仔细操作以确保质量。
详细描述
同轴电缆接头制作是一项技术性较强的工作，需要仔细 操作以确保质量。制作同轴电缆接头的基本步骤包括剥 线、芯线处理、连接器安装等。在剥线时，需要将同轴 电缆的外层护套和内层屏蔽层剥离，露出芯线；在芯线 处理时，需要将芯线进行适当的绞合和焊接；在连接器 安装时，需要将连接器固定在芯线上，并确保连接器的 接触良好。完成以上步骤后，还需要进行测试和调试， 以确保同轴电缆接头的信号传输质量和稳定性。
同轴连接器加工工艺介绍
深圳市云龙科技有限公司Shenzhen Younglion technologles Co., Ltd.同轴连接器加工工艺介绍射频同轴连接器实质上是一段同轴传输线：即带有可分离的电接触机构、连接机构及其他机械（如安装机构、端接电缆机构）的同轴传输线。
射频同轴连接器的结构至少必须有内导体和外导体，分别与同轴传播线的内、外导体相连，并且用绝缘支撑（一般用PTFE制造）使内外导体保持同轴（同心）。
由于各个通信设备制造商为了巩固自己的市场，都设计有自己专有的连接器，所以连接器的种类较多，在我国常用的有：NEC连接器、富士通连接器、西门子连接器、AT&T 连接器、爱立信连接器，它在我国数字配线架上都被大量运用。
本文主要介绍在我国应用最广，制作技术最成熟，被我司主要使用的西门子L9连接器。
其生产流程大致可分为7个步骤，这7个步骤中有四个重要生产过程：来料检验、零部件制造、产品装配和成品检验，其中零部件制造包括机械加工和电镀，是同轴连接器的生产和质量保证的核心。
具体见下边的附图一。
一：来料检验来料包括：绝缘子、橡胶密封件等非金属件，和一些要加工的内外导体、压接套和壳体等金属件。
射频同轴传输线的结构特点是内、外导体的中心轴线重合，故称“同轴”。
所以要求内、外导体之间的绝缘层（绝缘子）四周的厚度均匀，以保持内外导体同轴。
常用的绝缘子用聚乙烯（PE）或聚四氟乙烯（PTEE）制造。
聚四氟乙烯俗称塑料王，相对来说有更好的耐高温性、韧性好、不易老化、介电性能优良等优点。
它可长期工作于250℃，短时间300℃，可耐锡焊不变形；最低的相对介电常数（ε=2.02），因此，在外导体尺寸固定且要达到规定阻抗时，采用的内导r体外径最大，因而可以接触好、衰减小。
某些以次充好的产品会采用的白色塑料来冒充塑料王，用加热的烙铁一烫即会软化。
绝缘子一般为烧结而成，然后经过精加工才能用于装配。
附图一：L9连接器的加工流程图同轴连接器橡胶密封件一般选用耐油、耐老化、耐200℃高温的硅橡胶材料。
同轴电缆接头制作(最终版)
同轴电缆接头制作的重要性
总结词
同轴电缆接头制作的质量直接影响信号传输的质量和 稳定性，是保障通信系统正常运行的关键环节。
详细描述
同轴电缆接头制作是通信系统建设中的重要环节，其质 量直接关系到信号传输的质量和稳定性。一个优质的同 轴电缆接头能够实现低失真、低噪声的信号传输，提高 通信系统的性能和可靠性。因此，在同轴电缆接头的制 作过程中，应严格遵守制作工艺要求，选用优质的原材 料和附件，确保接头的电气性能和机械强度达到最佳状 态。同时，对于不同类型的同轴电缆接头，应采用不同 的制作工艺和材料，以确保其适用于特定的使用场景和 环境条件。
VS
详细描述
在制作同轴电缆接头时，应确保芯线完好 无损，连接器接触良好，同时应遵循制作 规范，避免引入干扰信号。如发现信号质 量差，应检查电缆和连接器状态，并重新 制作接头。
制作过程中损伤电缆
总结词
在制作同轴电缆接头过程中，如操作不当，可能会损伤电缆，影响信号传输。
详细描述
在剥离电缆外护套和内绝缘层时，应使用合适的工具，并控制力度，避免损伤芯线和绝缘层。如发现 电缆损伤，应及时修复或重新制作接头。
感谢您的观看
THANKS
详细描述
同轴电缆接头有多种类型，如BNC（Bayonet Neil-Concelman）、N（Bayonet Navy）、F（Flat）、TNC（Threaded Connector）等。每种类型的接头都有其特定 的使用场景和优缺点，选择合适的接头类型对于保证信号传输质量至关重要。在选择同 轴电缆接头时，需要考虑接口的规格、频率范围、机械性能和环境因素等多个方面。
高性能的射频同轴电缆接头制作需要使用高品质的连接器 和适配器。制作时需要将同轴电缆的外导体和内导体分别 与连接器的对应端子相连接，然后用螺丝固定。这种接头 具有良好的电气性能和稳定性，适用于高频率信号的传输 。
02同轴电缆接头制作讲解
02同轴电缆接头制作讲解同轴电缆接头是一种用于连接同轴电缆两端的装置，它可以提供良好的电信号传输和保护电缆连接部分不受损害。
下面是一个关于同轴电缆接头制作的详细解释。
1.材料准备首先，为准备制作同轴电缆接头所需的材料。
这些材料包括同轴电缆、同轴电缆接头、防水胶、扭矩扳手、钢丝刷、切割刀、锡线、锡焊台、锡焊丝。
2.准备工作首先，将需要连接的两端同轴电缆进行切割。
确保每一条电缆的接触面光滑、无杂质，并使用钢丝刷将电缆的外保护层清洁干净。
3.应用接头接下来，将接头慢慢地放在已切割的同轴电缆上，确保其能够准确贴合。
然后，使用扭矩扳手将接头固定在电缆上，确保其牢固并且不会松动。
4.热缩套管连接部分被接头包覆之后，使用热缩套管进行覆盖。
将热缩套管放在接头上，然后使用锡焊台进行加热，使得套管能够均匀地收缩并与电缆连接部分紧密结合。
确保热缩套管完全包住了接头和电缆，并提供良好的防水和保护。
5.锡焊接地线为了更好地保护电缆连接，我们可以将接地线焊接在电缆连接部分。
首先，用钢丝刷清理接地线和电缆接触面，然后使用锡焊台和锡焊丝将其连接在一起。
6.进行电阻测试完成所有以上步骤之后，我们需要进行电阻测试来确保同轴电缆接头质量良好并且能够正常工作。
将电阻测试仪的两个探头分别接触同轴电缆的两端，然后观察测试结果。
如果测试结果显示电阻值在合理范围内，那么表示同轴电缆接头制作成功。
7.做好标记和整理完成全部制作后，我们需要为同轴电缆接头做好标记和整理工作。
可以在接头上打上识别码，并将电缆整理好并安装在相应的支架或者布线系统中。
总结：通过以上步骤，我们可以制作出一个高质量的同轴电缆接头。
制作过程涉及到多种材料和工具的使用，需要仔细操作，确保每一个环节都正确无误。
同轴电缆接头的质量对于电信号的传输非常重要，因此制作过程需要细心、精确，以确保接头具有良好的导电性能和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZMJ
zmj@
内容介绍
一
二 三 四 五 六 七
常用电缆介绍
常用接头介绍 接头与线缆性能及型号应用 接头制作 维护保养及故障处理 动手操作 思考题
一、常用电缆介绍
常用电缆介绍
（一）、 SDH常用同轴电缆的介绍
目前SDH光网络中常用同轴电缆有：SYV-75-2-1、SFYZ-75- 2-1、SYFVZ-751-1、SYV-75-2-2、 SFYZ-75-2-1、 SFYFZ-75-1-1等。
屏蔽层：一般屏蔽层有一层、两层、三层及四层。
二、常用接头介绍
常用接头介绍
1、 DDF侧常用同轴连接器，L9（1.6/5.6）:俗称西门子同轴头，因为西门 子DDF架使用的同轴连接器而得名。具有螺纹锁定机构射频同轴连接器、连接 尺寸为M9*0.5。L9连接器的导体接触件材料为铍青铜、锡磷青铜，连接器内 导体接触区域的镀金厚度不小于 2.0 微米。 L9 是国内的叫法，国际上称作 1.6/5.6同轴连接器。 2、L9头常见有3种规格，主要区别是配合使用的线缆口径大小不同。
4、2M-1型信号线是直径比较小的传输线，用于短距离小容量数据传。45M-2型 线直径比较大，传送数据稳定负载大常用与传送大容量数据。由此可看出2M信 号是可以用45M线代替的，但45M线就不能用2M线代替。在实际使用中我们尽 量按规定使用符合标准的型号的信号线。
接头与线缆性能及型号应用
（二）、同轴电缆传输距离
电信号在电缆中的最长传输距离与该电接口的输出口规范、输入口规范、同 轴线的 衰减有关。
传输速率
使用同轴电缆
最长传输实测值
280米
2M （ 75 欧 ） SYV－75－2－1
34/45M
140M 155M
SYV－75－2－1（且单板设 置“加均衡”） SYV－75－2－2
75Ω –1-1 传输线 （常用于2M）
常用电缆介绍
分类代号－绝缘介质材料代号－护套材料代号－派生特性－特征阻抗－绝缘 介质芯现外径整数值－屏蔽层。
分类代号：S－同轴射频，SE－射频对称电缆，ST－特种射频电缆。 绝缘介质材料：Y－聚乙烯、F－聚四氟乙烯（F46）、X－橡皮、W－稳定聚乙 烯、D－聚乙烯空气、U－氟塑料空气 护套材料代号：V－聚氯乙稀、Y－聚乙烯、W－物理发泡、D－锡铜、F－氟塑 料； 派生特性：Z－综合/组合电缆（多芯）、P－多芯再加一层屏蔽铠装； 特性阻抗：50欧姆、75欧姆、120欧姆。 绝缘介质芯线外径整数值：以毫米为单位1、2、3、4、5... ...
维护保养及故障处理
二、常见故障处理方法
DDF架到适配器的线出问题会直接造成信号 传输中断,常见问题是L9接头接触不良或断线。 原因为： 1、在剥线时伤到了芯线；
2、拔插方法不正确，导致接触不良；
3、焊接不合要求；
处理：重新剥线并焊接。
思考与练习
思考题
1、L9接头制作完成后发现有问题，可否用工具拔出继续 用该接头重新制作？
使用在-1 的2M线上
使用在-2 的75Ω的线上
使用在-2-2 的新型45M线上
*制作时注意各接头的口径大小
常用接头介绍
3 、适配器接口形式，常用为BNC接头，为卡口形式，安装方便且价格低廉。 SMA、TNC为螺母连接，满足高震动环境对连接器的要求。SMB则为插拔式，具 有快速连接断开功能。还有用于同轴线的接头还有常见的视音频莲花头等。 各种BNC头图例：
首端接头 8芯5类双绞线 尾端接头
1脚
2脚
白（橙）
橙
3脚
6脚
3脚
4脚 5脚 6脚 7脚 8脚
白（绿）
蓝 白（蓝） 绿 白（棕） 棕
1脚
4脚 5脚 2脚 7脚 8脚
五、维护保养及故障处理
维护保养及故障处理
一、传输线维护和使用中注意事项
1、制作完电缆接头后需要对同轴中继电缆进 行测试，以判断是否有虚焊、漏焊、短路，以及 中继电缆在DDF架上连接是否正确。 2 、布线时尽量保证线缆少受大幅度弯曲 , 线 缆保持有一定余地不要拉太紧避免芯线被拉断 . 平时不必要时尽量不要拔插接头以免造成磨损。 3、安装时的接头保证不要互相接触，造成短 路。机房保持干净清洁，控制湿度不要太高，要 做好防鼠工作。
如图中“S”表示同轴射频电缆, “Y”表示绝缘介质为聚乙烯, “V”表示保护套 材料为聚氯乙稀,“75”表示特性阻抗为75欧姆。“-2-1”代表线的直径大小型 号。这是比较常见的一种电缆。
常用电缆介绍
（二）、电缆概念和结构
1、传输线：凡是可以传送光网络电磁能量的导线都称为传输线。 2、同轴电缆：是传输线的一种，所谓同轴是指传输线的内导体 的轴线与外导体的轴线相同。
焊接式
BNC头主要分两种，一种是传输 编解码安装时附配的推压式接头，另 一种是市面常见的焊接式。（如图） 制作方法与L9头基本相同，另外注意 线缆直径大小来选用不同型号的BNC头。
推压式
接头制作
（三）、 以太网线头制作规范
以太网线有两种：直通网线（又称标准网线）和交叉网线（又称直连网线）。 直通网线用于网管计算机通过集线器（HUB）与网关网元相连的情况。凡与 HUB相连的网线都用直通网线。 交叉网线用于网管计算机与网关网元直接相连的情况。电脑与SDH、SDH与 适配器相连等用交叉网线。
（一）、 DDF数字配线电缆头制作方法 1 、准备工具：斜口钳、剥线钳、六角压ቤተ መጻሕፍቲ ባይዱ钳、烙铁、焊锡；
2、使用注意事项：使用带接地的烙铁并保证接地良好，或将要 制作的电缆与设备分离，防止漏电烧坏设备；
接头制作
3、制作步骤： ①、剥线：使用剥线钳将线缆绝缘外层剥去
接头制作
②、焊接芯线：依次套入电缆头尾套，压接套管，将屏蔽网（编 织线）往后翻开，剥开内绝缘层，露出芯线长 2.5mm, 将芯线 （内导体）插入接头，注意芯线必须插入接头的内开孔槽中，最 后上锡。
接头制作
③、压线：将屏蔽网修剪齐，余约6.0mm，然后将压接套管及屏 蔽网一起推入接头尾部，用六角压线钳压紧套管，最后将芯线焊 牢。
④、测试： 做完线头后，用数字万用表进行 测试并检查线头是否焊接好，避免 造成虚焊，短接等问题。
接头制作
二、BNC头制作方法： BNC 头是常见的电视设备接头，在 SDH 传输系统中，常用与 网络适配器、解码器、编码器、路由交换 机等设备上。
思考与练习
思考题答案
1、当发现L9头故障后，应将该头剪掉，使用新的接头重新制作焊接。传输系统 中常用的接头都是不可重复使用的。
2、正在使用的线缆两头都连接有带电的设备，为了防止短路或串电烧坏设备， 要重新制作线头时，记得要将两端的线头都拔下后再操作。
3、检查解码器是否有故障，如没有则可能是线缆或接头问题造成。将线头两端 拔下用万用表测量，芯线断和接触不良是此类问题常见故障。
三、接头与线缆性能及型号应用
接头与线缆性能及型号应用
（一）、同轴电缆的技术参数 1 、单元护套外径、外导体（编织线）外径、内导 体外径，这三个尺寸是与相应的同轴头配合使用的 关键参数。
2 、电气参数：特性阻抗、绝缘界电强度、衰减常 数、回波损耗等。 3 、特性阻抗为 75 欧姆的同轴电缆一般用于视频或 其他 300MHz 以下频率的数字信号传输，主要用于大 长度电缆的光网络系统
2、当发现正在使用的线缆某端接头出现问题时，直接拔 出接头，不考虑其他因素就用电烙铁重新焊接该接头。这样 做法是否正确，它存在什么问题？
3、下传节目中有一路信号出现无视频或无音频时，确认 不是节目源问题后，应主要检查设备的哪方面？ 4、2M信号线（-1型）是否可以用45M信号线（-2型）代 替使用，45M信号线是否可以用2M信号线代替使用？为什么？
3、组成：同轴电缆是由内、外导体组成，两个导体同轴布置， 传输信号完全限制在外导体内，外导体接地作为屏蔽层传输线， 从而保证其屏蔽性能好、传输损耗低小、抗干扰性强、使用频带 宽。常被用于频率较高的信号的传输。
常用电缆介绍
常用电缆介绍
常用电缆介绍
（三）、 常用的电缆图事物图
同轴电缆线
75Ω –2-1 传输线 （常用于45M）
SYV－75－2－2
140米
70米 60米
接头与线缆性能及型号应用
三、应用
传输系统中的这些电缆和接头常用 于交换机中继模块与DDF的连接、光 网络设备的电接口与DDF的连接、适 配器与 DDF 的连接等。常见的有 75 欧 姆的 2M/45M/155M 中继线，均采用 同轴电缆。
四、接头制作
接头制作
PIN #8 PIN #1
如图：两种网线都采用 RJ-45接头。
接头制作
1 、直通网线两端接头的芯线颜色对应关系如下：
首端接头 8芯5类双绞线 尾端接头
1脚
2脚 3脚 4脚 5脚 6脚
白（橙）
橙 白（绿） 蓝 白（蓝） 绿
1脚
2脚 3脚 4脚 5脚 6脚
7脚
8脚
白（棕）
棕
7脚
8脚
接头制作
2 、交叉网线的接线关系如图所示：
